Как положить тёплые полы

Подготовка основания под теплые полы

Подготовка пола выполняется в двух целях: выровнять поверхность и теплоизолировать ее с нижней стороны (от грунта).

Выравнивание нижней поверхности, тепловая и гидроизоляция

Схема гидроизоляции теплого пола.

В квартирах плиты перекрытия имеют достаточную горизонтальность поверхности. Выравнивание необходимо в частном секторе, когда снизу будущего пола расположен грунт. Первичное выравнивание выполняется подсыпкой сухого песка в углубления. Далее, заливается первичная стяжка. Материалом для нижней стяжки служит цемент. Толщина нижней первичной стяжки составляет 5-6 см. При этом качественной считается та первичная стяжка, в которой имеющиеся неровности не превышают 3 см

Особенно важно обеспечить ровную поверхность для укладывания труб, от этого будет зависеть свободный ток нагретой воды

Обеспечить дополнительную теплоизоляцию напольного радиатора от грунта можно стяжкой цемент+глина+опилки (тырса).

Изоляция нагревающего слоя от грунта или подвала (в доме) или плиты перекрытия (в квартире) необходима при любой конструкции теплых полов. Наиболее распространенным материалом такого изолирования является пенопласт и пеноплекс. При этом плотность используемых плит должна быть 3,5 кг/см3 или выше. Плотность утеплителя должна обеспечить его достаточную жесткость, сверху будет лежать слой цементной стяжки, трубы с водой и тяжелое напольное покрытие (например, кафель).

Перед укладкой пенопластовых плит необходима гидроизоляция (например, полиэтилен 250 мкм). Структура пенопласта содержит открытые ячейки, он паропроницаем и гидрофобен, то есть впитывает влагу внутрь себя. Для предупреждения проникновения грунтовой влаги утеплитель кладут на слой полиэтилена (или другого гидростойкого материала).

Пеноплексовый утеплитель характеризуется улучшенными свойствами, его ячейки закрыты, влага не пропитывает материал, поэтому укладывание гидроизоляции не важно. Толщина утеплителя должна быть выше 5 см (для частного сектора) и 2-3 см (для плит перекрытия в квартире)

Армирование стяжки и укладывание демпферной ленты

Схема армирования стяжки теплого пола.

Армирование стяжки теплого пола важно, если конструкция представляет собой нависающий слой (пол является потолком гаража или погреба). Армирование необходимо при укладывании конструкции из труб, она сама по себе тяжелее электрических проводов и создает дополнительное неравномерное давление на нижнюю стяжку, чем может вызвать ее растрескивание

В случаях, когда необходима надежная армировка, используется металлическая арматура или сетка диаметром проволоки 4-6 мм, шагом до 150 мм. Сетку с меньшим диаметром (2-3 мм) используют для укрепления теплого пола с электрическим кабелем. Металлический материал сетки будет иметь дополнительный сглаживающий эффект в распределении тепла по поверхности стяжки.

Демпферная лента выпускается толщиной 5-8 мм и шириной 12-18 см, при ее укладывании надо учесть, что край ленты должен возвышаться над верхним уровнем пола минимум на 2 см.

На этом подготовка основания для укладывания теплого пола заканчивается. Далее, выполняется раскладывание нагревателя (по предварительно расчерченной схеме), заливка вторичной стяжкой бетона или наливного пола, монтаж наружного декоративного покрытия.

Материал наружного пола должен характеризоваться высокой теплопроводностью, он должен хорошо передавать тепло внутрь отапливаемого пространства. Идеальным покрытием теплых полов считается кафель, подойдут и могут быть использованы: камень, ламинат, линолеум, ковролин.

Что нужно знать про нагревательный элемент кабельного теплого пола

Электрический кабель — это базовый греющий элемент кабельной системы, предназначенной для напольного отопления. В момент приобретения оборудования в первую очередь следует выяснить, какова его мощность на единицу длины. Различные производители и торговые марки предлагают своим клиентам электрокабели с уровнем удельного выделения тепла в диапазоне от 17 Вт/м до 21 Вт/м. Даже минимальное превышение этих показателей считается не только крайне нежелательным, но и небезопасным. В кабельной напольной отопительной системе обычно используют кабель двух видов: саморегулирующийся либо резистивный.

Особенности саморегулирющегося кабеля

Саморегулирующийся кабель сконструирован таким образом, что уровень выделяемого им полезного тепла меняется вместе с температурой в помещении, в котором размещено греющее оборудование. Такие теплые полы можно монтировать непосредственно под напольное покрытие, так как местный перегрев им абсолютно не страшен.

Специфика и устройство резистивного кабеля

Резистивный греющий кабель используют в основной массе электрических теплых полов. Он подходит под разные типы напольного покрытия и классифицируется по следующим параметрам:

1. Конфигурация:

  • одножильные имеют 1 металлическую греющую жилу (изготовляется из латуни, оцинкованной стали, нихрома или другого высокопрочного материала) и 2 вывода для монтажа, расположенные с обоих концов кабеля. Снабжаются внутренней изоляцией и специальным экраном, предохраняющим конструкцию от всевозможных механических повреждений и снижающим уровень электромагнитного излучения;
  • двужильные состоят из 2 жил (греющая+возвратная либо греющая+греющая), одного монтажного вывода и удобной концевой муфты. Сверху покрываются оплеткой из металла и активным защитным экраном. Схема их укладки значительно проще, нежели у одножильных, но стоимость несколько выше.

2. Толщина:

  • тонкие — от 2 до 3 мм — не нуждаются в стяжечной укладке и легко монтируются даже в слой самого обычного плиточного клея;
  • толстые — от 4 до 5 мм — для корректной работы обязательно заливаются бетонно-цементным раствором (стяжкой).

3. Общая линейная мощность из расчета на погонный метр:

  • кабель активного нагрева — 18–22 Вт/п.м. — имеет высокий показатель КПД и требует интенсивной теплоотдачи. Над ним непременно размещают прослойку из прочного теплоемкого материала высотой не менее 3 сантиметров. При таком варианте монтажа происходит необходимый отбор выработанного кабелем тепла, и система не перегревается даже при постоянной эксплуатации;
  • кабель умеренного нагрева — 8–12 Вт/п.м. — прогревается медленно и плавно. Подходит для «сухого» монтажа, для установки без использования цементно-бетонной стяжки и для укладки под напольные покрытия с низкой теплопроводимостью (ламинат, ковролин, линолеум, паркет и пр.).

Оба вида электрического кабеля работают стабильно, долго и надежно. Если система смонтирована и эксплуатируется в строгом соответствии с правилами и нормами, заявленными производителем, срок службы греющего кабеля составляет не менее 50 лет.

Греющий кабель для системы напольного отопления продается на бабине, в виде отдельных секций или специальных матов (рулонов). Маты состоят из теплопроводника, который уложен змейкой и укреплен на основе из стекловолоконной сетки. Такой материал можно легко разрезать на фрагменты, разумеется, не нарушая целостность электрокабеля, и покрыть им плоскости любого размера и формы.

Самовыравнивающиеся растворы

Можно применить самовыравнивающуюся смесь для стяжки теплого водяного пола.

Этот строительный материал не дешевый. Трудозатраты заметно снижаются. В сухую смесь просто добавляют воду, размешивают, выливают на пол и больше ничего делать не нужно. Смесь сама выровняется.

Преимуществом самонивелиров является гармонично подобранные компоненты раствора, смешанные в заводских условиях. Смесь уже обогащена необходимыми присадками и пластификаторами.

Готовый нивелирующий раствор выливают на подготовленные заранее полы и растягивают по маячкам. Если соблюдать рекомендации завода-изготовителя, получится прочная поверхность, устойчивая к температурным перепадам.

Есть некоторые тонкости, о которых следует знать перед тем, как приобретать самонивелир. Схватывается он очень быстро, а раствора потребуется много. Если заливать полы в небольших санузлах, то проблем не возникнет. Смесь можно размешать дрелью-миксером. Но как замешать быстро, за один раз, кубометр раствора для комнаты более 20 квадратных метров? В обычном корыте это сделать невозможно. Если заливать частями, по слоям — ухудшатся качественные характеристики. Чтобы сделать такой раствор, нужна специальная техника, компактная растворосмесительная установка.

Для того, чтобы залить большие объемы, можно купить или взять в аренду такую технику. Но в обычных условиях, для ремонта квартиры, это нецелесообразно. Самонивелир все равно придется выравнивать вручную.

Такой раствор оправдает себя на объекте при наличии неограниченного бюджета. Либо при укладке тёплого пола на небольшом участке. Есть марки самонивелира, которые могут быть уложены толстым слоем. Следует знать: несмотря на то, что такой раствор быстро схватывается, «до кондиции» он доходит в течение 7-15 дней, не меньше.

Электрический теплый пол под ламинат: особенности укладки

Каких-то особенных советов для укладки теплого пола под этот тип покрытия нет

Однако важно уделить внимание подложке. Лучше всего приобретать для этих целей экструдированный перфорированный полистирол. Также подойдут и пенофол, и пробка

Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах

Также подойдут и пенофол, и пробка. Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах.

Экструдированный пенополистирол для теплого пола

Пробковая подложка под теплый пол и ламинат

Армирование стяжки тёплого пола

Для усиления стяжки применяется стальная или композитная сетка. Иногда используют фибру.

Металлическая арматура

В этом случае цементный или бетонный слой армируется сварной сеткой. Толщина проволоки Вр-1 3 или 4 мм. Размер ячейки должен быть максимум до 100 мм, не больше. Может быть меньше, но тогда будет дороже. При усилении металлическими сетками, монолитная стяжка пола будет соответствовать двум нормативным величинам — пределу прочности и жесткости (упругости).

Композитная арматура

Этот строительный материал, выполненный из волокон стекла, синтетики, углерода и базальта, скрепленный полимерным клеем.

Опустим обзор волокон из синтетики и углерода, так как они стоят очень дорого, для малоэтажного жилого строительства их применение нерентабельно.

Более доступен стеклопластик, он должен быть с периодическим профилем и песчаным покрытием. Покрытие из песка наносится на стержни для качественной адгезии с цементно-песчаным раствором или бетоном.

Какой вид усиления выбрать?

Давайте сравним некоторые нормативные характеристики стекловолоконных и металлических стержней.

Сравнение физических характеристик двух материалов приводит к выводу: нормативным показателям для арматуры прочности и упругости, соответствует металл и не соответствует стекловолокно.

Справедливо будет отметить некоторые действительно уникальные, отличительные качества стеклопластика:

  • долговечность;
  • коррозийная устойчивость;
  • не проводит электричество, тепло;
  • экологичность.

Но, эти качества не имеют первостепенной важности для вашего жилья, может где-то и пригодятся их специфические характеристики, поэтому лучше используйте более обычные материалы, смету это не увеличит, посмотрите в нашем каталоге цены на кладочную сетку

Фибра

Как можно рассматривать стяжку? Как плиту, которая работает на упругом основании, потому что она лежит на слое утеплителя. Чтобы плита работала надежно, ей нужна рабочая арматура, причем, на всю площадь помещения. Эту роль должна выполнить металлическая сварная сетка, фиброй здесь не обойдешься. Фибра это не рабочая арматура, она не сработает на всю площадь помещения!

Да, ее можно использовать в цементно-песчаном растворе, она добавит свои положительные качества, но работать на упругом основании по всей площади помещения будет только сварная сетка.

Излишки или недостаток длины мата

Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.

А если осталось лишнее, можно ли отрезать ненужный кусок?

Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.

В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.

При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.

Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.

Заливка стяжки и укладка плитка

Завершается укладка электрического теплого пола нанесением защитного слоя. Это может быть бетонная стяжка пола или наливной пол. Чаще всего применяют специальную клеевую смесь для непосредственной укладки керамической плитки. Толщина слоя стяжки или клея должна быть от 3 до 5 см. Иногда клеевой слой наносится дважды: сначала закрываются маты или кабельные контуры, затем наносится следующий слой для кладки плитки.

Клей для керамической плитки должен быть предназначен для теплых оснований, такие смеси продаются со специальной маркировкой или с указанием диапазона температуры при эксплуатации. Нанесение клея на нагревательную часть не должно спровоцировать механических повреждений и воздушных пустот. Слой плиточного клея должен быть в 3 раза больше диаметра греющего провода. Эксплуатировать пол можно, когда полностью высохнет стяжка и клей.

Как выполнить монтаж инфракрасного теплого пола под плитку?

Виды терморегуляторов для теплого пола

Как подключить теплый пол к электричеству — схема подключения

Что такое инфракрасный плёночный теплый пол?

Как провести проводку в квартире своими руками?

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

Схема устройства пола по деревянному основанию

Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.

Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
Следует щепетильно отнестись к выбору финишного покрытия пола

Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
При укладке нагревательных элементов следует особое внимание уделить их изоляции.
Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
Избежать перегрузок системы позволит автоматический терморегулятор.

Монтаж водяного пола под стяжкой

Такой способ установки является одним из самых трудных, но в то же время, более эффективным и долговечным в использовании. К тому же КПД системы значительно вырастает, поскольку тепло задерживается и равномерно распределяется по всей площади пола. Даже после отключения отопления, температура поддерживается долгое время. Именно поэтому стоит рассмотреть монтаж водяного теплого пола под стяжку. Рассмотрим процесс пошагово.

ЭТАП 1: подготовка. Помещение стоит подготовить до начала отопительного сезона: установка окон, дверей. Разрабатывается схема монтажа теплого водяного пола и расчет труб на площадь помещения. Завершены начальные отделочные работы, минимальная коммуникация и свободное место. Первым делом делается разметка пола. Основа, над которой будут производится дальнейшие работы, обязательно должна быть ровной. Максимальный перепад – 0,5 сантиметров. В обратном случае, работа системы теплого пола будет значительно нарушена. Неизбежно произойдет завоздушивание.

ЭТАП 2: установка пароизоляции или гидроизоляции. В ипостаси изолятора применяют полиэтиленовую пленку. Толщина таковой обязана быть не меньше 0,2 миллиметров. Такой слой требуется для сохранения утепляющих материалов от влаги, которая значительно уменьшает имеющиеся свойства.

Гидроизоляция, то есть защита от влаги, является обязательным шагом, потому что влажность может возникнуть не только из грунта, но и из достаточно холодного покрытия. Пленка укладывается накидыванием до десяти сантиметров. Закрепляется затем липкой лентой. Ей же укрываются стыки стен и пола.

Чтобы сделать водяные теплые полы правильно, меж стяжением и стенами не образовывался мостик холода, применяется демпферная лента для компенсации тепловых расширений. Ленту по правилам укладывают вдоль стен. Высота над распланировкой уровня пола должна укладываться в минимум двадцать сантиметров. Специальный влага-отталкивающий слой ленты защищает стыки между плитой и стеной от совершенно ненужной влаги.

ЭТАП 3: установка плит теплоизоляции. От правильного выбора и установки плит тепловой изоляции зависит успешность работы системы подачи тепла. Перед тем как сделать водяной теплый пол, можно использовать фольгированный утеплитель из пенного полистирола толщиной в три сантиметра. При всех явных положительных свойствах данного утеплителя, он содержит принципиальные минусы, следовательно, правильнее будет отдать свою преференцию инновационным и технологическим материалам для тепловой изоляции.

Плиты тепловой изоляции являют собой уже конечные рабочие материалы для укладки труб пола. Они достаточно солидные, крепкие и имеют выступы специализированного предназначения. С их помощью можно достаточно легко закрепить и согнуть трубы, придавая тем самым, необходимую форму.

Плиты состыковываются определенными замками и устраняют скромные неровности, присущие поверхности пола. Установка производится по определенному направлению: от самого дальнего левого угла помещения направо. Если комната имеет нестандартную планировку, то плиты обрезаются согласно имеющему плану помещения.

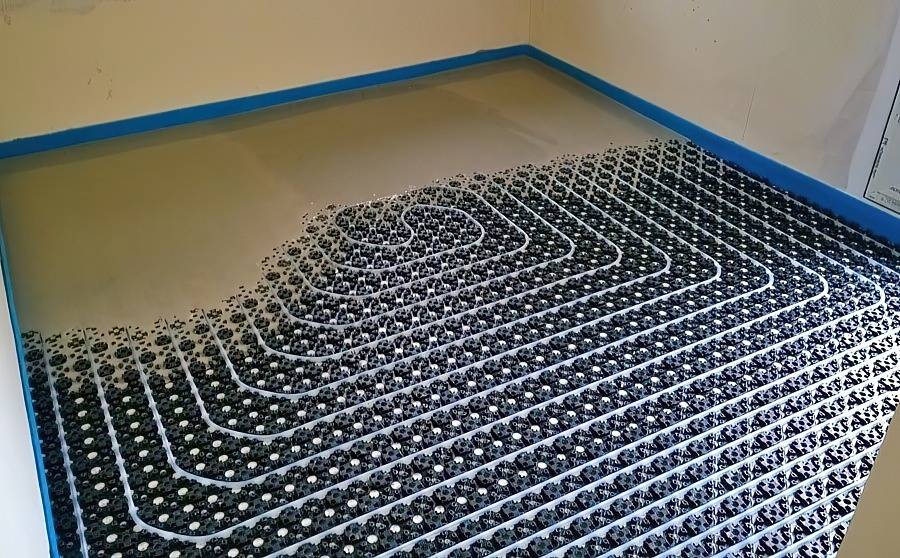

ЭТАП 4: укладка контура отопления. Трубы укладывают с расстоянием в десять-тридцать сантиметров, в зависимости от величины потери тепла. Зачастую, достаточно тридцати сантиметров. Отступ от стены – пятнадцать сантиметров. Трубы необходимо устраивать между специальными выступами плит изоляции тепла. Прижимать трубы следует как можно плотнее к полу. На стыках их защищают легкометаллическими гильзами.

При создании теплого водяного пола своими руками надо придерживаться четкой схемы укладки. Для каждого отдельного контура необходим отдельный отрезок трубы, но обязательно подобающей длины. Если диаметр составляет шестнадцать миллиметров, то длина до восьмидесяти миллиметров. И если длина до ста двадцати, то для труб с диаметром двадцать миллиметров. В ситуации, когда длина превышает указанные форматы, то сила гидравлического сопротивления значительно вырастет.

Дополнительные советы

Ламинат в сочетании с ТП – хорошее решение для жилых домов. Чтобы улучшить его эффективность, нужно соблюдать такие рекомендации:

  1. Установка системы будет эффективнее, если ее поставить сразу во всех комнатах.
  2. При уходе за покрытием нужно стараться использовать как можно меньше воды, даже если покрытие влагостойкое.

Важно правильно ухаживать за покрытием

  • Использование теплого пола вместо традиционного отопления поможет избежать неравномерного прогрева воздуха и поднятия пыли.
  • Выбирать нужно только те модели ламината, которые разрешено производителем устанавливать поверх теплого пола.

Стоимость системы теплых полов

Следующий интересующий домовладельцев вопрос: сколько стоит монтаж теплого водяного пола и установка «под ключ». Точную цифру и стоимость водяных теплых полов трудно назвать, ведь она зависит от площади и размеров помещения и состояния пола, а также от качества и необходимого количества материалов. В некоторых источниках сообщают стоимость монтажа теплого водяного пола в рублях от 1400 до 3000 за м2. Значит, расходы только на монтаж в помещении 100 м2 составят от 140 000 до 300 000 рублей. Если же посчитать стоимость теплого водяного пола под ключ, то по оценкам специалистов для дома площадью 100 м2 затраты на покупку всего необходимого для системы отопления и ее монтаж составят от 3000 евро и до 6000 евро.

Нет сомнений, что теплый пол – это современное и эффективное решение.

Во многих частных домах теплые полы используют как основное отопление. Многие отзывы владельцев на теплый водяной пол подтверждают, что такой способ отопления, особенно если есть ребенок в доме, крайне необходим. Теплые водяные полы по затратам на эксплуатацию значительно дешевле, чем электрические. Конечно, капитальные вложения довольно велики, но ведь система, смонтированная по всем правилам, будет служить много лет и за это время полностью оправдает затраченные средства.

Какие инструменты и материалы понадобятся?

После того, как выбран вид обогрева, необходимо все подготовить для самостоятельной укладки. В первую очередь нужно подготовить само основание, то есть произвести его выравнивание специальным бетонным составом. Трубы водяного контура укладываются на ровное, бетонное основание, на котором сделана теплоизоляция и гидроизоляция. Для укладки кабелей электрического пола или инфракрасных матов сначала выполняется только теплоизоляция, чтобы избежать необходимых потерь тепла.

Важно подготовить все инструменты и материалы заранее, чтобы они были под рукой. Для монтажа водяного пола потребуются:

Для монтажа водяного пола потребуются:

  • Трубы для контура, которые могут быть выполнены из меди, стали или специального пластика. Трубы из меди стоят дороже всего, но они лучше проводят тепло, а значит, его потери будут минимальны. Пластиковые трубы стоят дешевле и служат дольше других. Весь контур должен быть выполнен из одного вида труб.
  • Распределительный коллектор со шкафом для него. Небольшой шкаф для устройства нужен, чтобы множество труб и узлов соединения труб не портили интерьер. Также нужны дополнительные детали: евроконусы, клапаны и термодатчики для регулировки воды.
  • Пленка из полиэтилена для гидроизоляции и демпферная лента.
  • Материал для теплоизоляции – маты с минеральной ватой, пенополистирол с фольгой или маты из пробки.
  • Армированная сетка, которая позволяет задать трубам нужное направление.
  • Проволока, хомуты или специальные фиксаторы для крепления труб и саморезы.
  • Бетон для финальной стяжки.

Для укладки электрических кабелей или инфракрасных матов, кроме самих обогревающих деталей потребуется:

  • Теплоизоляционный материал, такой же как и для водяного пола.
  • Терморегулятор с датчиком температуры, что поможет снизить затраты на электроэнергию в процессе эксплуатации.
  • Строительный скотч или плиточный клей.
  • Дополнительные электропровода, с помощью которых вся система будет подключаться к сети.

Совет. Изоляционный материал на фольгированной основе лучше всего, так как он дополнительно выравнивает тепловой фон и обогрев становится более равномерным.

Из инструментов потребуются:

  • уровень;
  • рулетка;
  • Карандаш;
  • ножницы и кусачки.

После того, как все полностью готово можно приступать созданию теплого пола своими руками.
