Монтаж теплого пола на деревянном полу своими руками

Укладка напольного покрытия

Подбор материала для чистового покрытия зависит от способа укладки предыдущих слоев и должен осуществляться еще на этапе проектирования.

Традиционные виды напольных покрытий:

  • Деревянная доска. Может крепиться непосредственно к поверхности, в которой уложены трубы. Толщина доски не должна превышать 22 мм.Существует мнение, что под доску можно подложить пенную полиэтиленовую подложку, для компенсации возможных неровностей основания, но следует помнить, что теплоотдача пола при этом уменьшится.
  • Кафельная плитка для пола. Эти материалы необходимо улаживать на промежуточный слой из листовых плитных материалов (QSB, ЦСП). Это нужно для равномерного распределения тепла и давления по этим покрытиям. Преимущества этих покрытий – хорошая теплоотдача.
  • Линолеум, ковролин. Процесс укладки сходный с кафельной плиткой, разница в температурном режиме, который не должен превышать 25˚.
  • Ламинат-полы, паркет. Монтаж этих покрытий такой же, как и при укладке деревянной доски. Разница в том, что эти материалы нельзя прогревать более чем на 25˚.

Способы монтажа

Прежде чем сделать теплый пол в деревянном доме своими руками, следует внимательно ознакомиться с основами техники монтажа таких систем.

Объясняется это особенностями структуры полового настила из доски или фанеры, при работе с которым должны выполняться следующие условия:

температура в системе обогрева не должна превышать 30 °С;

  • время для обустройства теплых полов любого типа должно выбираться либо на этапе возведения дома, либо в процессе его капитального ремонта (в противном случае издержки будут слишком велики);
  • перед укладкой элементов отопительной системы черновой пол из фанеры, например, обязательно утепляется с помощью любого доступного теплоизоляционного материала.

Монтаж по лагам

Монтаж электрических обогревающих кабелей по лагам или толстым доскам – самый распространенный вариант обустройства теплого пола в частном доме. К достоинствам этого способа относят:

  • простоту укладки;
  • относительно низкую стоимость монтажа;
  • легкость обслуживания и ремонта.

Повысить температуру нужно, чтобы полностью прогревать воздушную прослойку, образующуюся между трубами и чистовым полом даже при наличии эффективного утепления.

По стяжке на деревянном основании

Этим способом могут обустраиваться как электрические, так и водяные полы, поскольку воздушный изолятор практически отсутствует. В качестве основания используется либо бетонный пол, либо стяжка по дощатому настилу, подготовленному с учетом всех требований строительных нормативов.

При монтаже электрической системы важно правильно рассчитать величину тока и шаг укладки кабеля, от которых зависят оптимальные условия нагрева. Если она обустраивается под керамическую плитку или схожее с ней покрытие – удельная мощность греющего кабеля должна быть не менее 10–20 Ватт на метр

https://youtube.com/watch?v=qeJecools6s

По утепленному полистиролом основанию

При обустройстве теплого пола особое значение придается качественному утеплению основания, формируемого непосредственно под трубами или обогревающим кабелем. Наиболее эффективным материалом считается полистирол, заранее уложенный на дощатый пол или бетонную стяжку (под кафельный настил).

Основание из листов полистирола обеспечивает равномерность распределения тепла и поддержание оптимальной температуры внутри помещения. Слой теплоизоляции создает надежный барьер, защищающий от утечек энергии и гарантирующий экономичный режим ее расходования.

Монтаж электрического пола

Многие владельцы частных домов спрашивают на форумах в интернете — можно ли делать теплый пол под ламинат с укладкой инфракрасной пленки либо электрического кабеля? Что ответить на подобный вопрос? Можно и нужно, ведь это самый оптимальный вариант, позволяющий уложить теплый электрический пол под ламинат своими руками, кроме того этот вариант требует относительно небольших затрат. Если сделан правильный расчет, то отопление дома теплыми полами можно сделать основным со всеми преимуществами свойственными этому современному виду обогрева.

Электрические теплые полы делятся на следующие виды:

  • инфракрасный теплый пол;
  • кабельный.

Кабельный теплый пол

Источником тепла для этого типа теплого пола служит одножильный или двужильный специальный кабель. Затраты и значение цены на теплый пол под ламинат при монтаже кабельного пола минимальны. Одножильный кабель нужно укладывать так, чтобы начало и конец сошлись в месте подключения

Для двужильного кабеля абсолютно неважно место, в котором окажется второй конец. Его нужно закоротить и хорошо изолировать

Укладку электрического нагревательного кабеля следует начинать от точки подключения к сети.

Поверхность для монтажа теплых полов выравнивается и на нее укладывается теплоизоляционная пленка с размещенной поверху металлической сеткой. К ней крепится нагревающий кабель, выводятся концы для подключения к сети и вся конструкция заливается стяжкой. Как только стяжка застынет, на нее укладывается ламинат в соответствии с рекомендациями изготовителя.

Инфракрасный теплый пол

Без сомнения это самый простой для монтажа вариант. Прежде всего, нужно сделать расчет и купить пленочный теплый пол для укладки. Затем на подготовленный черновой пол укладывается вначале теплоотражающая фольгированная подложка, а сверху размещается инфракрасная пленка, которая накрывается подложкой, рекомендованной для укладки ламината в соответствии с инструкцией.

Материальное оснащение

Что нужно для устройства пола?

Итак, если нам нужно смонтировать систему обогрева своими руками начинать следует с закупки материалов. Минимальный перечень того, что нам потребуется, я приведу в таблице:

ИллюстрацияМатериал
Материалы для теплоизоляции для подпольного пространства:

  • керамзит;
  • минеральная вата;
  • плиты на основе полистирола;
  • гидро- и пароизоляционные мембраны.
Материалы для чернового пола:

  • влагостойкая фанера толщиной от 15 мм и более;
  • древесные плиты (ОСБ, ДСП);
  • обрезная доска;
  • брусья для лаг и опор;
  • гидроизоляционная пропитка для древесины с антисептиком;
  • механический крепеж.
Маты для теплого пола.
Металлические теплоотражающие пластины.
Демпферная лента.
Пластиковые трубы для теплого пола:

  • металлопластиковые;
  • трубы из сшитого полиэтилена.
Коллектор.
Напольное покрытие.

Инструменты для работы

Раз пол будет из дерева, то без набора плотницких инструментов не обойтись

Подготовка помещения к монтажу отопительной системы и собственно укладка теплого пола производится с применением таких инструментов:

  1. Пила по дереву.
  2. Дрель с набором сверл.
  3. Шуруповерт.
  4. Нож для резки тепло- и гидроизоляции.
  5. Кисти для нанесения гидроизоляционных пропиток.
  6. Пила или специальный инструмент для резки труб.

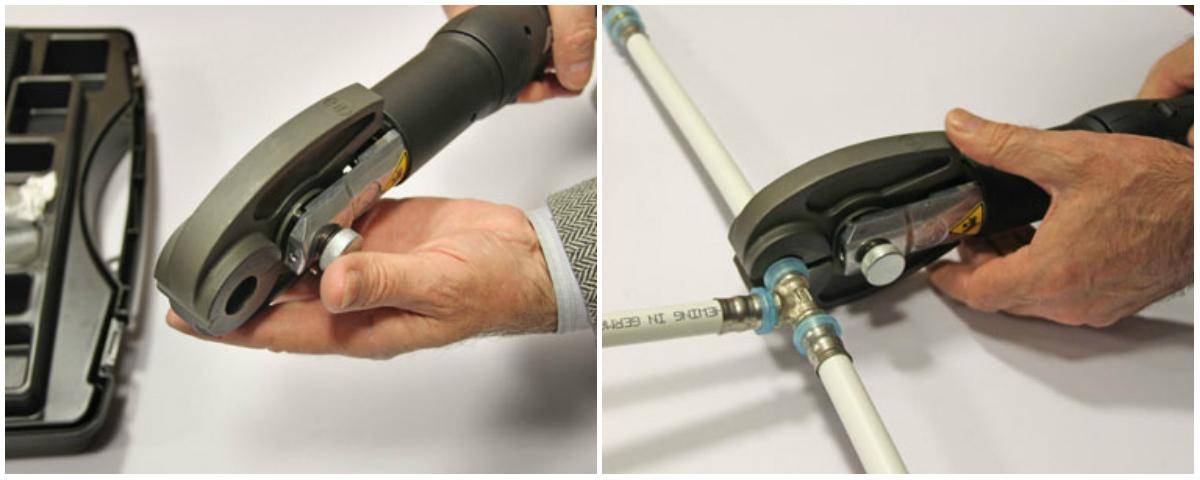

Обжимной инструмент для металлопластиковых изделий серьезно ускоряет процесс

  1. Инструмент для монтажа фитингов (обжимные клещи для металлопластика, паяльник для полиэтилена и т. д.).
  2. Уровень.
  3. Рулетка.

Набор для монтажа трубной системы. Такие инструменты есть, наверное, у любого сантехника

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

  1. Предпочтительные варианты
  2. Компоновка деревянных полов
  3. Применение электрических систем
  4. Технические требования к монтажу
  5. Монтаж с бетонной стяжкой
  6. Монтаж без стяжки

Трубы на лагах

При этом способе на деревянный пол набиваются лаги из брусков, а между ними укладывается утеплитель: минвата или пеноплен. Высота лаг выбирается по высоте слоя утеплителя. Поперек лаг набиваются доски или полосы древесно-стружечных плит таким образом, чтобы между ними можно было уложить трубы водяного теплого пола. После этого, как и в первых двух случаях, в образовавшиеся пазы устанавливается теплоотражающий материал: специальные металлические полосы или фольга. На теплоотражающий материал, в пазы, укладывают трубы водяного отопления и закрепляют их там поперечными металлическими полосками.

Схема «пирога» теплого водяного пола по деревянным лагам

Такой способ целесообразно применять в случае, если деревянный пол, при его укладке, не был утеплен или утепление его выполнялось, но оно явно недостаточное (меньше 10 см). В первом случае, рекомендуется толщина утеплителя и соответственно, высота лаг – не менее 10 см, во втором – не менее 5 см. При этом необходимо учесть, что уровень пола, при таком варианте поднимется на значительную высоту: 8-15 см. Поэтому такой вариант приемлем, если есть возможность поднять полы на такую высоту.

Теплый водяной пол по деревянным лагам и утеплителю

Преимущества такого способа:

  • Возможность использования на не утепленном или плохо утепленном полу;
  • В ходе монтажа выполняется дополнительная теплоизоляция.

Недостатки:

  • Уровень поверхности пола поднимается на значительную высоту;
  • Наибольший расход материалов, по сравнению с другими способами (брус, доски, утеплитель).

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

  • к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
  • на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;
  • проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
  • швы проклеиваются скотчем;
  • между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
  • утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
  • поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
  • в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
  • укладывается контур;
  • трубы контура подсоединяются к коллектору;
  • проверяется герметичность системы;
  • поверх труб настилается OSB, фанера или ДСП;
  • укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

  • к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
  • меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

  • к лагам на первом этаже прибиваются черепные бруски;
  • настилается черновой пол;
  • проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
  • по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;
  • поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
  • на подготовленную поверхность укладываются пенополистирольные плиты;
  • между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
  • контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

  • В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
  • Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.
  • 3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна. Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста

Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Зачем утеплять полы?

Схема стандартного утепления деревянного пола на лагах

При возведении на сложных грунтах каркасного дома чаще всего применяется свайный фундамент из различных конструкционных материалов. Все несущие конструкции опираются на смонтированный на головках свай ростверк. Причем ростверк может быть заглубленным или приподнятым над поверхностью земли, но и в том и другом случае при строительстве дома на свайном фундаменте в нем отсутствует подвал и требуются дополнительные меры для качественного утепления как закрытого, так и продуваемого подпольного пространства.

Для того чтобы правильно сделать утеплительный «пирог» для полов каркасного дома недостаточно просто уложить утеплитель на подстилающую поверхность чернового пола. Как минимум следует выполнить теплотехнический расчет, в котором учитываются множественные параметры:

  • Минимальная и максимальная температура окружающего и его влажность по сезонам года;
  • Состав и характеристика грунта;
  • Приемлемая температура внутри помещения;
  • Коэффициент теплоизоляции конструкционных материалов чернового и чистового пола;
  • Теплопроводность стен и других ограждающих конструкций;
  • Особенности применяемых конструкционных материалов;

Сделать качественный расчет теплоизолирующего контура под силу в большинстве случаев только специалистам, причем высокой квалификации, а вот монтажные работы можно выполнить с высоким качеством и своими руками, «убив при этом двух зайцев». Во-первых, получается значительная экономия средств, а во-вторых, уверенность в качественном выполнении скрытых работ, проконтролировать которые невозможно без разборки готового покрытия.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами.  Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

Готовые пазы для монтажа водяной под деревянные полы изображены на фотографии.

Благодаря пазам, укладка  отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Метод укладки

Монтаж этой системы осуществляется методом настила. Трубы с теплоносителем кладутся в специализированные желоба, которые выполнены на черновом полу из досок.

Для надежной аккумуляции и правильного распределения тепла по всей поверхности пола монтируются металлические пластины с уже выполненными углублениями под трубы, в которые они и кладутся.

Данный вид пластин помимо главной своей функции, так же обеспечивает дополнительную жесткость всей конструкции, а это значит, что в принципе можно обойтись без подложки.

Если в качестве финального покрытия используется кафельная плитка или линолеум, то подложку все-таки желательно выполнить. В качестве подложки можно применять листы ГВЛ с минимально возможными показателями теплоизоляционного параметра.

Использование теплоотражающих пластин

Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.

Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:

  • отопительные трубы;
  • теплоизоляционный слой толщиной не менее 10-15 сантиметров;
  • каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

ИллюстрацияСпособ укладки системы водяного обогрева
Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.
Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
