Назначение, устройство и принцип действия трансформаторов тока

Схемы токовых цепей

До этого мы рассматривали токовую цепь применительно к одной фазе. На практике это используется крайне редко, потому что даже если взять отдельно три однофазные токовые цепи, они не будут обладать теми свойствами, которыми обладают традиционные схемы типа “звезда”, “неполная звезда”, “треугольник” и прочие.

Существует множество схем токовых цепей. Каждая из них имеет свои свойства и применима только в определенных электроустановках.

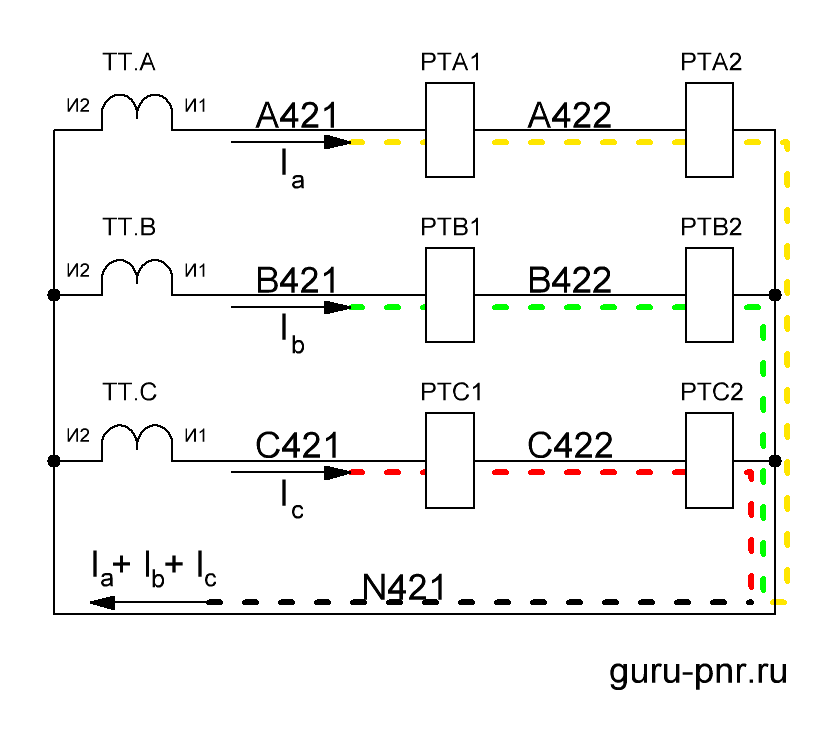

Схема полной звезды

Распространенная схема: трансформаторы тока устанавливаются во всех фазах. В каждой фазе устанавливается защитное реле. А замыкается цепь через один общий провод, называемый “нулевым”.

Схема обладает следующими свойствами:

  • В нормальном режиме (при симметричной нагрузке) в схеме протекают токи Ia, Ib, Ic. По закону Кирхгофа, в нулевом проводе ток отсутствует, так как геометрическая сумма векторов фазных токов Ia+Ib+Ic равна нулю;
  • При глухом двухфазном замыкании (например, фаз B и C), наблюдается аналогичная предыдущему случаю картина: в фазе A ток Ia будет отсутствовать, в фазах B и C токи будут в противофазе: Ib = -Ic. Следовательно, их сумма так же будет равна нулю, и ток в нулевом проводе Io будет отсутствовать;
  • При однофазном замыкании появляется составляющая нулевой последовательности Io. Так как она не может быть скомпенсирована, ей деваться некуда – она замыкается (протекает) по нулевому проводу. Отсюда следует важный вывод: нулевой провод является фильтром нулевой последовательности;
  • Так как ток в защитном устройстве равен току в фазе, то коэффициент схемы равен KСХ = 1.

Подводя итог перечисленным свойствам, можно сделать вывод, что схема полной звезды реагирует на любые виды замыканий: при любых междуфазных замыканиях срабатывают защитные устройства в фазных проводах, а при однофазном замыкании – защитное устройство в нулевом проводе.

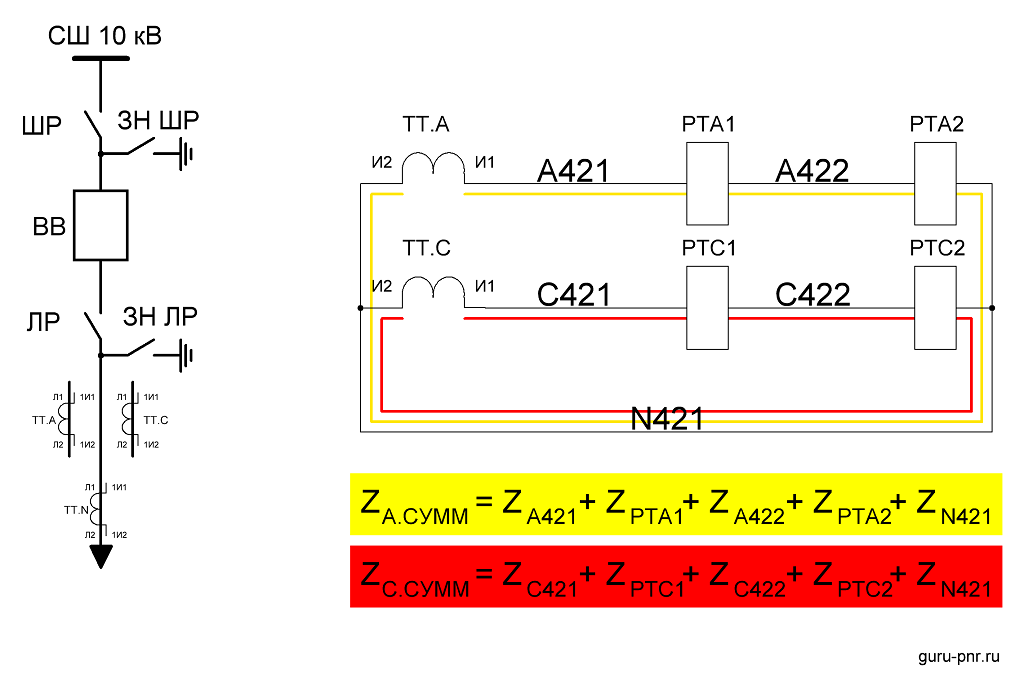

Схема неполной звезды

Более распространенная схема, чем предыдущая. Отличается от полной звезды отсутствием трансформатора тока цепи одной из фаз. Как правило, в фазе B.

Схема обладает свойствами:

  • В нормальном режиме при симметричной нагрузке ток в нулевом проводе равен геометрической сумме токов двух фаз, в которых установлены измерительные трансформаторы тока: Ia + Ic = -Ib;
  • При двухфазном замыкании между A-B или B-C в нулевом проводе появляется ток, равный -Iа или -Ic. При замыкании А-С в нулевом проводе протекает сумма токов Ia + Ic.
  • При однофазном замыкании фаз A или C, в нулевом проводе так же возникает ток нулевой последовательности поврежденной фазы. При повреждении в фазе B ток нулевой последовательности не возникает.
  • Коэффициент схемы равен KСХ = 1.

Недостатком этой схемы – реакция не на все виды однофазного короткого замыкания. Поэтому такие схемы применяются в сетях с большим сопротивлением при замыканиях на землю, т. е. в сетях 6 – 35 кВ.

Соединение трансформаторов тока в треугольник

Вторичные обмотки трансформаторов тока соединяются последовательно: начало ТТ фазы A – с концом ТТ фазы B, начало ТТ фазы B – с концом фазы C, начало ТТ фазы C – с концом ТТ фазы А. Обмотки защитного устройства подключают к выводам И1 фаз A, B и C и соединяются в звезду.

Рассмотрим, какими свойствами обладает рассматриваемая схема:

  • При симметричной нагрузке и трехфазном коротком замыкании через защитные реле протекает ток, равный разности токов двух фаз, а следовательно, в √3 раз больше фазного и сдвинут на 30°;
  • При двухфазных и однофазных замыканиях величина тока через защитное реле зависит от характера замыкания;
  • На однофазные замыкания на землю данная схема не реагирует;
  • Коэффициент схемы равен KСХ = √3.

Данная схема реагирует на все виды коротких замыканий, кроме замыканий на землю. Увеличивает чувствительность защиты за счет увеличения тока в реле до 2 крат.

Вид КЗПоврежденные фазыТоки в фазахТоки в реле
IIIIII
ДвухфазноеА, ВIb=-IaIc=02IaIb-Ia
В, CIc=-IbIa=0-Ib2Ib-Ic
C, AIa=-IcIb=0Ia-Ic2Ic
ОднофазноеАIa=IКЗIb и Iс = 0Ia-Ia
ВIb=IКЗIa и Iс = 0-IbIb
CIc=IКЗIa и Ib = 0-IcIc

Принцип работы трансформатора тока

Пожалуй каждый, кто когда-нибудь работал с аналоговой электроникой, сталкивался наводками от сети 220В. Казалось бы, если от этих наводок так сложно избавиться, то может быть и определить включение нагрузки должно быть очень легко? Однако всё оказалось не совсем так просто.

Действительно, простейший измерительный трансформатор тока можно сделать из мотка обычного двухжильного силового кабеля – по одной из жил запустить измеряемый ток, а с другой снимать полезный сигнал. Попробуем прикинуть (хотя бы по порядку величины), какое напряжение образуется на концах “сигнальной” жилы, если через “силовую” пропустить ток к целевой нагрузке? Может этого будет уже достаточно для решения поставленной задачи?

Моток кабеля в такой конфигурации по сути представляет собой трансформатор с воздушным сердечником. Ток, проходящий через витки силовой жилы, формирует переменное магнитное поле. Это поле создаёт электродвижущую силу ЭДС индукции в каждом витке сигнальной жилы. Величина ЭДС пропорциональна скорости изменения магнитного потока проходящего через окружённую витком поверхность:

Если предположить, что витки в мотке кабеля уложены достаточно плотно, а ток в измерительной жиле равен нулю, то магнитный поток через все витки будет одинаковым, и его можно будет посчитать как произведение индуктивности одного витка , числа витков и тока в силовой жиле . ЭДС во всех измерительных витках будет одинакова и суммарное напряжение на концах сигнальной жилы будет равно произведению числа витков на ЭДС в одном витке:

В бытовой сети переменного тока , где – частота, равная 50 Гц, а – амплитудное значение силы тока. Значение можно определить исходя из мощности нагрузки и действующего значения напряжения , равного 230 В. В итоге для производной тока по времени получаем такую формулу:

Например, для нагрузки мощностью 1 кВт, подключённой к обычной бытовой сети с напряжением 230 В, вычисленная по этой формуле амплитуда производной тока по времени получится чуть меньше 2000 ампер в секунду.

Индуктивность одного витка посчитаем исходя из радиуса нашего мотка и радиуса проволоки, из которой сделана жила кабеля :

Здесь – магнитная постоянная. Для мотка кабеля диаметром 10 см, имеющего жилы диаметром 2 мм, индуктивность витка получается около 0.25 мкГн. Если такой моток сделать из кабеля длиной 10 метров, то получится около 30 витков. В итоге для нашей нагрузки в 1 кВт напряжение на разомкнутой сигнальной жиле получится таким:

Значение получается вполне детектируемое, но что произойдёт в момент включения или выключения нагрузки, когда ток может изменяться в десятки или даже сотни раз быстрее, чем при нормальной работе? В этом случае вместо 450 мВ на концах сигнальной жилы может быть скачок напряжения в несколько десятков или даже сотню вольт, который вполне может повредить вход микроконтроллера.

Чтобы решить проблему с зависимостью ЭДС индукции от частоты сигнала, в трансформаторах тока используется совсем другой режим работы – вместо того, чтобы разомкнуть вторичную обмотку и измерять на ней напряжение, она замыкается накоротко и измеряется проходящий через неё ток.

Как только в сигнальной жиле появляется ток, он создаёт своё собственное магнитное поле, направленное противоположно исходному. В идеальном случае ток в сигнальной жиле мгновенно вырастет настолько, что полностью компенсирует магнитный поток силовой жилы. Для рассмотренного выше случая с одинаковым числом витков силы тока в двух жилах окажутся равны, а ЭДС индукции в сигнальной жиле будет стремиться к нулю. При разном числе витков отношение токов в силовой и сигнальной обмотках будет определяться отношением числа витков: , а суммарный магнитный поток и ЭДС индукции также будут стремиться к нулю.

Трансформатор тока: общие понятия

В цепи учета устанавливают трансформаторы тока (ТТ) класса точности не ниже 0,5 номинальная мощность которых подбирается в соответствии с параметрами сети. Назначение этого устройства – обеспечение контроля потребления электроэнергии. Типы трансформаторов тока: ТПЛ, ТОЛ 10, ТПОЛ, Т-0,66, ТФЗМ и другие.

Трансформаторы тока ТПОЛ-10 с первичной обмоткой 1000 А

Конструкция трансформаторов тока обладает следующими особенностями.

  1. Первичная обмотка выполняется в виде толстой шины (количество витков минимизировано). Такая конструкция позволяет оптимизировать коэффициент трансформации и улучшить работу трансформатора.
  2. Провод вторичной обмотки наматывается на основу, изготовленную из магнитного материала с большой площадью поперечного сечения. Ток вторичной обмотки обычно равен 5А (иногда – 1А).

Возможные неисправности трансформаторов тока

У трансформатора тока, включенного под нагрузку, иногда возникают неисправности и даже аварийные ситуации. Как правило, это связано с нарушениями электрического сопротивления изоляции обмоток, снижением их проводимости под влиянием повышенных температур. Негативное влияние оказывают случайные механические воздействия или некачественно выполненный монтаж.

В процессе работы оборудования наиболее часто происходит повреждение изоляции, вызывающее межвитковые замыкания обмоток, что существенно снижает передаваемую мощность. Токи утечки могут появиться в результате случайно созданных цепей, вплоть до возникновения короткого замыкания.

С целью предупреждения аварийных ситуаций, специалистами с помощью тепловизоров периодически проверяется вся действующая схема. Это позволяет своевременно устранить дефекты нарушения контактов, снижается перегрев оборудования. Наиболее сложные испытания и проверки проводятся в специальных лабораториях.

Трансформаторы тока

Трансформатор тока служит для преобразования тока, протекающего в первичной цепи к унифицированному сигналу (как правило, тоже току) во вторичной цепи. Отношение первичного тока (I1) ко вторичному (I2) – есть коэффициент трансформации (kТТ):

I1/I2=kТТ

Для стандартизации изготовления по ГОСТ 7746-2001 приняты ряды для трансформаторов тока:

  • Первичный ток (I1), А: 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 16000; 18000; 20000; 25000; 28000; 30000; 32000; 35000; 40000;
  • Вторичный ток (I2), А: 1; 2; 5.

Идеальная работа трансформатора тока – когда его вторичная обмотка замкнута накоротко, т. е. сопротивление на выводах обмотки приближается к нулю. На практике во вторичной обмотке присутствуют хоть и низкоомные, но всё же имеющие сопротивление катушки реле, обмотки измерительных преобразователей или источников оперативного тока. И, естественно, сами провода. Все они подключены последовательно, значит полное сопротивление на вторичной обмотке складывается из всех сопротивлений включенных в неё устройств. Оказывается, чем больше это сопротивление, тем хуже точность измерения у трансформатора тока.

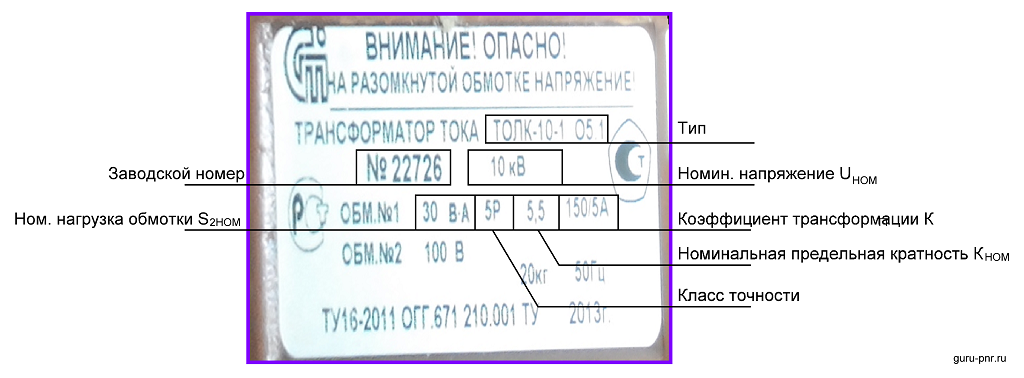

Номинальные параметры приведены ниже, но не всё из них указывают на табличках трансформаторов тока:

  • Номинальное напряжение UНОМ, кВ: Например, 10 кВ;
  • Коэффициент трансформации, например: 150/5, где 150 – номинальный первичный ток, а 5 – номинальный вторичный ток;
  • Наибольший рабочий первичный ток I1КР, А: 160;
  • Номинальная вторичная нагрузка S2НОМ при коэффициенте нагрузки Cosφ2 = 1, ВА;
  • Номинальная вторичная нагрузка S2НОМ при активно-индуктивной нагрузке Cosφ2 = 0,8;
  • Класс точности обмотки: 0,5S; 10Р и т. д.
  • Не всегда, но указывают точку намагничивания. Например: 0,15 А – при этом значении должен произойти перегиб вольт-амперной характеристики. Или еще указывают и ток, и напряжение: 0,15 А; 63 В. Про вольт-амперную характеристику (ВАХ) поговорим дальше.
  • Номинальная предельная кратность вторичных обмоток для защиты KНОМ;
  • Номинальный коэффициент безопасности приборов КБНОМ, вторичных обмоток для измерений;

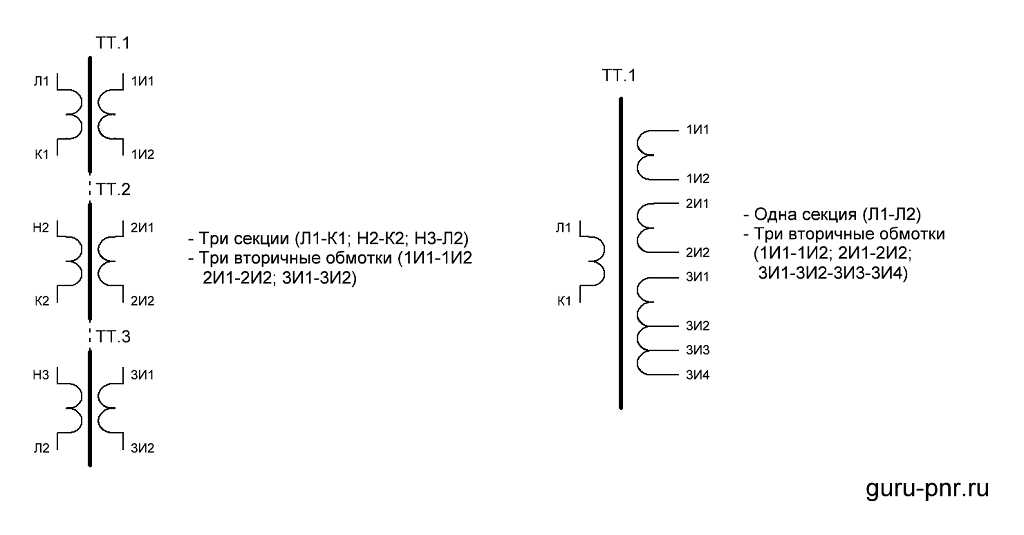

По ГОСТ 7746-2015 вывода трансформатора тока обозначаются буквами:

  • Односекционная первичная обмотка: Л1 – начало, Л2 – конец;
  • Если первичная обмотка состоит из нескольких составляющих (секций) соединенных последовательно, то общее начало будет всё равно Л1, общий конец – Л2, а промежуточные между ними обмотки будут обозначаться Н2, Н3, … Нn – начало 2-ой, 3-ей и так далее до n-ой секции; концы этих секций будут иметь обозначение К1, К2, … Кn.

В отличие от первичной обмотки, которая может быть составной, но всё равно является одной цепью, вторичных обмоток может быть несколько. Мало того, вторичные обмотки могут иметь ответвления. С учетом этого их обозначают так:

  • Если вторичная обмотка одна, то начало обозначают И1, а конец И2;
  • Когда вторичная обмотка одна, но имеет ответвления, то И1 – начало, И2, И3, … Иn-1 – промежуточные,  Иn – конец;
  • Если вторичных обмоток несколько, то перед И добавляют число, обозначающее порядковый номер обмотки: 1И1-начало первой обмотки, 1И2- конец первой обмотки, 2И1-начало второй обмотки, 2И2- конец второй обмотки и так далее.

Поясню еще, что такое “начало” и “конец” у обмотки на всякий случай. Это, разумеется условные понятия. Но, как мы увидим дальше, пренебрегать ими никак нельзя. В этом должен быть порядок. Итак, представим ток в виде потока электронов. В какой-то момент поток течет от Л1 к Л2 и наводит во вторичной обмотке другой поток поменьше. Этот поток будет выходить из И1 и стремиться через нагрузку к И2. Еще раз: в Л1 – входит, из И1 – выходит. Такое направление токов называется – “в фазе“, а полярность выводов (Л1 и И1) – совпадает. Если в Л1 входит и в И1 входит, то это противофаза, а полярность выводов считается противоположной. В следующий момент поток электронов меняется на обратный и течет от Л2 к Л1, и из Л1 – выходит, а в И1 входит вторичный ток. И так 50 раз за секунду при частоте 50 Гц.

Монтаж, подключение, опасные факторы

При пробое изоляции обмоток возникает возможность поражения током, но риск предотвращается заземлением вывода (обозначается на корпусе) вторички.

На выводы вторичной катушки И1 и И2 токи полярные, они обязательно постоянно подсоединены на нагрузку. Идущая по первичной цепи энергия со значительным потенциалом (S=UI). В другой происходит трансформация, и при обрыве в ней там падает напряжение. Потенциал разомкнутых концов при протекании энергии большой, что представляет значительную опасность.

По описанным выше причинам все вторичные цепи ТТ собирают особо тщательно и надежно, на них и кернах, выведенных из функционирования, всегда ставят шунтирующие закоротки.

Как подключается ТТ

Есть несколько схем для изделий защитного типа. Рассмотрим подключение ТТ на трехфазное напряжение.

Полная звезда:

  • самая распространенная, защита одно- и многофазных систем от КЗ;
  • три ТТ соединяются в звезду.

Если ток ниже настроек на реле КА1–КА3, то это нормальная ситуация, защита не активируется. Ток на К0 — это сумма всех 3 фаз. При возрастании величин в одной из них растет ток и в ТТ. Произойдет сработка реле при КЗ и при превышении нагрузок.

Неполная звезда:

  • защита от межфазных замыканий для создания цепей с нейтралью с заземлением;
  • для маломощных приемников с другими вариантами защиты.

Схема «треугольник и звезда» — для дифференциальной защиты.

Схема без обесточивания при КЗ на землю используется, но редко по этой же причине. Для защиты от замыканий между фазами и всплесков в одной из них.

ТТИ подсоединяются простым последовательным подключением первичных витков изделия.

Монтаж

Монтаж трансформаторов тока:

  1. Ревизия устройства, проверка изоляции (должно быть выше 1 кОм на 1 В);
  2. Отключают ЭУ;
  3. Убедится в обесточивании, зафиксировать заземления.
  4. Разметка, установка креплений. Запрещено размещать трансформатор вплотную к ЭУ (минимальный зазор — 10 см).
  5. Выставляются таблички, ограждения.
  6. Первичные витки подсоединяются последовательно, но с нагрузкой на вторичных. Если нет возможности подключить измеритель, то ее контакты замыкают, чтобы не было высоких мощностей на ней, которые приведут его повреждению.

ТТ не допускает холостого функционирования, его режим близок к КЗ: вторичные витки при подключении прибора к измеряемому току обязательно замыкаются. Иначе происходит перегревание, повреждающее изоляцию. Перед отсоединением измерителей сначала закорачивают катушки. У некоторых моделей для этого есть узлы клеммы, перемычки.

Расчет

Расчет трансформатора тока можно провести по онлайн-калькуляторам, подобрать по номиналу (например, для 10 кВ). Но это слишком упрощенные инструменты. Исчисления и параметры для выбора — чрезвычайно обширная тема, поэтому опишем основы.

Точность чрезвычайно важная, поэтому потребуются тщательные исчисления специалистами. Необходимо знать множество специфических нюансов, например:

  • при разных схемах подсоединения, видах КЗ, есть разные формулы определения сопротивления;
  • проверяют первичный ток на термо- и электродинамическую стойкость;
  • есть свои нюансы для ТТ, для релейной защиты и для учетных целей, измерений.

Правила, как выбрать трансформатор тока в общих чертах:

  • номинальное рабочее напряжение ТТ должно превышать или сравниваться с номиналом ЭУ (стандартные значения 0.66, 3, 6, 10, 15, 20, 24, 27, 35, 110, 150, 220, 330, 750 кВ). Если обслуживаемое оборудование имеет 10 кВ, то изделие должно быть рассчитано на этот показатель;
  • первичный ток ТТ — больше номинального тока у ЭУ, но учитывая перегрузочную способность;
  • оценивают ТТ по номинальной мощности вторичной нагрузки, которая должны превышать расчетное ее значение. (Sном>=Sнагр);
  • оценивают размеры и расположение для установки, номинальные нагрузки (есть таблица), наработка до отказа, срок службы, класс точности.

Проверка после расчета

Правила:

  • после расчета ТТ проверяют по загрузке при макс. и мин. значениях, протекающих через него нагрузок;
  • по п. 1.5. 17 ПУЭ при макс. подключенной нагрузке ток во вторичной катушке — не менее 40 % номинала счетчика, при мин. — не менее 5 %;
  • макс. загрузка должна быть от 40 %, а мин. — от 5 %, и в любом случае она не должна превышать 100 %, иначе возникнет перегрузка трансформатора;
  • если рассчитанные величины макс./мин. загрузок меньше 40 % и 5 % соответственно, то надо подбирать изделие с меньшим номиналом, а если этого нельзя сделать по параметрам макс. нагрузки, надо предусмотреть монтаж двух счетчиков — для макс. и мин. нагрузки.

Устройство трансформаторов

Практически все модификации трансформаторов такого типа оснащаются магнитопроводами, которые снабжаются вторичной обмоткой. Последняя нагружается при эксплуатации в соответствии с регламентными величинами в показателях сопротивления

Соблюдение определенных нагрузочных показателей важно для последующей точности измерения. Разомкнутая обмотка не может создавать компенсации магнитных потоков в сердечнике, что способствует перегреву магнитопровода, а в некоторых случаях — и его сгоранию

В то же время магнитный поток, формируемый обмоткой первичного ряда, отличается более высокими рабочими характеристиками, что также может способствовать перегреву магнитного провода и его сердечника. Надо сказать, что токопроводящая инфраструктура формирует общую систему, на которой базируются трансформаторы тока и напряжения. Назначение электротехнического агрегата в данном случае не имеет принципиального значения – особенности функционирования обуславливаются скорее применяемыми материалами. В случае с преобразователями тока, например, сердечник магнитопровода изготавливается из аморфных нанокристаллических сплавов. Такой выбор связан с тем, что конструкция получает возможность работы с более широким диапазоном технико-эксплуатационных величин в зависимости от класса точности.

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным? Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником? Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий? Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение? Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия? Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы. Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети. Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника? Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

  • Коррозия и наличие ржавчины на сердечнике;
  • Перегрев и нарушение изоляции;
  • Межвитковое короткое замыкание;
  • Деформация корпуса, обмоток и сердечника
  • Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки. Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Классификация трансформаторов тока

Все трансформаторы тока можно классифицировать, в зависимости от их особенностей и технических характеристик:

По назначению. Устройства могут быть измерительными, защитными или промежуточными. Последний вариант используется при включении измерительных приборов в токовые цепи релейной защиты и других аналогичных схемах.

Кроме того, существуют лабораторные трансформаторы тока, отличающиеся высокой точностью и множеством коэффициентов трансформации.По типу установки. Существуют трансформаторные устройства для наружной и внутренней установки, накладные и переносные. Некоторые виды приборов могут встраиваться в машины, электрические аппараты и другое оборудование.В соответствии с конструкцией первичной обмотки.

Устройства разделяются на одновитковые или стержневые, многовитковые или катушечные, а также шинные, например, ТШ-0,66.Внутренняя и наружная установка трансформаторов предполагает проходные и опорные способы монтажа этих устройств.Изоляция трансформаторов бывает сухая, с применением бакелита, фарфора, и других материалов. Кроме того, применяется обычная и конденсаторная бумажно-масляная изоляция. В некоторых конструкциях используется заливка компаундом.По количеству ступеней трансформации, устройства могут быть одно- или двухступенчатыми, то есть, каскадными.Номинальное рабочее напряжение трансформаторов может быть до 1000 В или более 1000 В.

Все характерные классификационные признаки присутствуют в условных обозначениях трансформаторовтока, состоят из определенных буквенных и цифровых символов.

Токовые трансформаторы с неразъемным сердечником

В системах измерения мощности, как правило, используются бесконтактные сенсоры тока, поскольку резистивные шунты создают потери мощности, а также проблемы с точки зрения установки и безопасности. В традиционных неразъемных датчиках тока применен принцип трансформатора, то есть они содержат первичную и вторичную обмотки, имеющие магнитную связь посредством сердечника. Измеряемый ток индуцирует магнитное поле в сердечнике, которое генерирует ток во вторичной обмотке, его величина пропорциональна первичному току, деленному на число витков вторичной обмотки. Подобные стандартные трансформаторы тока предназначены для измерения переменного синусоидального тока частотой 50/60 Гц. Эта хорошо известная технология широко доступна благодаря использованию традиционных материалов и производственных процессов.

Стандартные трансформаторы тока предлагают экономически эффективное и достаточно точное решение для применения в счетчиках электроэнергии, используемых в новом оборудовании и зданиях. Однако они не пригодны для многочисленных приложений, связанных с энергетическим мониторингом существующих промышленных установок и машин, где для этого было бы необходимо выключать питание и отсоединять кабели для монтажа неразъемных датчиков во всех местах, где они могут использоваться. Установка системы учета электроэнергии в целом невозможна, запредельно дорога или даже опасна, если она требует прерывания процесса даже на короткое время (например, остановка производственной линии, отключение питания телекоммуникационных станций, оборудования АЭС и т. д.).
