Тип 2. Электрические теплые полы
Принцип действия и основные виды
Если подогрев полов нужен в отдельном помещении, то вместо водяного можно сделать электрический теплый пол. Как правило, такие системы используются в качестве дополнительного отопления и подключаются к терморегулятору. Благодаря этому нагревательные элементы включаются автоматически, как только температура упадет ниже определенной отметки.
Электрические полы нагреваются при прохождении тока и могут работать как под стяжкой, так и без нее
Работает теплый пол просто. Его основу составляют нагревательные элементы — пластины, стержни или кабели. Когда ток проходит через элементы с высоким сопротивлением, они нагреваются, передавая большую часть тепла напольному покрытию.
Есть три разновидности теплых электрических полов.
| Иллюстрация | Разновидность теплого пола |
| Пленочные. Самый распространённый тип, главный полюс которого — малая толщина. Нагревательный элемент — тонкие карбоновые пластины, соединенные токопроводящими дорожками и изолированные с двух сторон тонкой полимерной пленкой. | |
| Кабельные. Основа — кабель с высоким сопротивлением, который при прохождении тока нагревается. Преимущество кабельного пола — в возможности укладки кабеля с разным шагом — так можно регулировать степень нагрева. | |
| Стержневые. Нагревательные элементы — карбоновые стержни, которые соединяются проводами в единую систему. Такие полы мощные и надежные, но цена их достаточно высока. |
Технология укладки пленочного электрического пола
Подключать полы можно как с пересечением проводов, так и без него
Самой простой в монтаже разновидностью я считают пленочный пол. Поэтому приведу его в качестве примера укладки:
| Иллюстрация | Этап монтажа электрического теплого пола |
| Подготовка теплоотражающего слоя. Под плёночный пол крайне желательно уложить фольгированную подложку. Благодаря ей мы не будем греть бетонную плиту или стяжку: все тепло будет отражаться от фольги в помещение. | |
| Раскрой пленки. Плёнку желательно укладывать длинными фрагментами — так придется монтировать меньше проводов. Резать материал нужно по специальным отметкам, чтобы не повредить нагревательные элементы. | |
| Раскладка материала. Греющие полотна укладываем на подготовленное основание и выравниваем. Их можно приклеить скотчем, но края желательно оставить свободными — для удобства подключения. | |
| Подключение контактов. Ориентируясь на маркировку материала, раскрываем пленку напротив токопроводящей дорожки. Крепим к ней контактный зажим-крокодил. | |
| Изоляция контактов. Все контакты и места срезов тщательно изолируем. Вместо стандартной изоляционной ленты желательно использовать специальные бутиловые пластины, которые обычно входят в комплект пола. Их достаточно просто плотно сжать вокруг контакта. | |
| Подключение терморегулятора и проверка. Провода от нагревательной пленки подключаем к термостату, ориентируясь на условные обозначения. Включаем систему на несколько минут, проверяя качество изоляции и степень нагрева полотнищ. | |
| Укладка напольного покрытия. Если все в порядке — монтируем терморегулятор на стену и укладываем поверх греющей пленки ламинат или линолеум. |
В результате тепло от карбоновых пластин эффективно передается напольному покрытию, а затем и нам!
Электрическая система отопления полов.
Использование электрических систем подогрева пола, позволяет достаточно экономно использовать электроэнергию, так как система отопления имеет установленную систему терморегуляции, таким образом, обеспечивая контроль температуры и расход электроэнергии.
Как сделать и оформить откосы входной двери внути квартиры своими руками?
Делаем перегородку в комнате своими руками: бюджетные варианты
- Какой утеплитель выбрать для входной деревянной двери?
Системы терморегуляции позволяют устанавливать более низкую температуру нагрева пола при повышении температуры на улице или включать такое отопление, например при холодных или дождливых периодах погоды в тёплое время года, тем самым избавляясь от сырости в доме.
Использование термостатов в системах обогрева пола предотвращают его от перегревов и ожогов, помимо всего нагревательные элементы и проводка отопления находятся герметично под слоем цементной стяжки. Полы с подогревом электрические цена:
Виды праймера для стен — как наносить и зачем нужен
- Как крепить потолок из пластиковых панелей (ПВХ) в комнате: пошаговая инструкция по монтажу
- Как сделать перегородку из гипсокартона — монтаж на металлическом корпусе
Нагрев пола в данном виде отопления происходит за счёт специального нагревательного кабеля. Кабель, который применяется для отопления пола, имеет специальное изоляционное покрытие, которое надёжно предохраняет его от влаги и увеличивает срок службы.
Кабель преобразует пол в большую отопительную панель, которая распределяет равномерно тепло по поверхности пола. Такая система электрического отопления позволяет установить различную температуру в разных частях жилого помещения.
Положительной стороной такого отопления является простота при расчете требуемой мощности для полноценного отопления жилья, простота установки, электрооборудование систем подогрев пола простоты в обслуживании. Полы с подогревом электрические цена:
Для таких систем отопления при ремонте не стоит раскрывать весь пол. Достаточно с помощью специальной аппаратуры найти место повреждения кабеля и провести ремонт на локальном участке, а затем восстановить покрытие пола.
Также можно отметить, что термостаты электрических полов отопления позволяют регулировать температуру нагрева в пределах 0,5 градусов. Современные термостаты оснащены датчиками температуры, которые определяют температуру пола или воздуха, тем самым поддерживая оптимальную разницу температуры.
Также такие системы имеют функцию таймера, сводя обогрев пола к минимуму или полностью его отключая. Когда вы уходите из дома на работу система автоматически выключается и за час до вашего прихода домой включает обогрев, тем самым существенно экономится электроэнергия. Полы с подогревом электрические цена:
Помимо кабельных элементов нагрева пола существует ещё и специальные плёночные панели инфракрасного обогрева. Принципиальные особенности инфракрасного обогрева полов заключаются в простых законах физики, и работают также как и другие виды инфракрасных обогревателей.
Принцип работы заключается в том, что ток проходит через резистивные панели углеродного волокна и при их нагревании начинают излучаться инфракрасные волны тепла. При использовании систем инфракрасного отопления подогрев пола нагревается также воздух в помещении.
Хорошая особенность тёплых полов с системами инфракрасного нагрева является в высокой энергоэффективностью, 99% потребляемой энергии преобразуется в тепло. Деревянный пол с подогревом инфракрасного нагрева – это экономично, экологично и очень комфортно. Полы с подогревом видео:
Водяной теплый пол под плитку: особенности и преимущества
Водяной теплый пол – наиболее широко распространенный на сегодняшний день вариант, который повсеместно используется для обустройства ванных комнат, кухонь и коридоров. В этом случае специальную систему, состоящую из водопроводных трубок, укладывают непосредственно в стяжку пола.
При этом, обязательно проводят укладку нескольких слоев, каждый из которых имеет свое значение и роль в данной конструкции:
- поверх основания укладывается слой теплоизоляционного материала, который не позволяет системе расходовать тепло напрасно, прогревая перекрытия;
- сверху кладут армирующую сетку, которая должна придать основанию прочность;
- затем располагается система труб, которая отвечает непосредственно за циркуляцию теплой воды;
- еще один слой стяжки (цементно-песчаной или бетонной) призван защитить конструкцию от нагрузок;
- в завершение наносится клеевой состав, на который фиксируется керамическая плитка.
Для подключения системы водяного теплого пола необходимо получить разрешение от ответственных органов
Если владельцы решили сделать такие теплые полы под плитку своими руками, то в процессе работы важно соблюдать некоторые нюансы. Например, промежуток между металлопластиковыми трубами системы должна составлять от 10 до 30 см

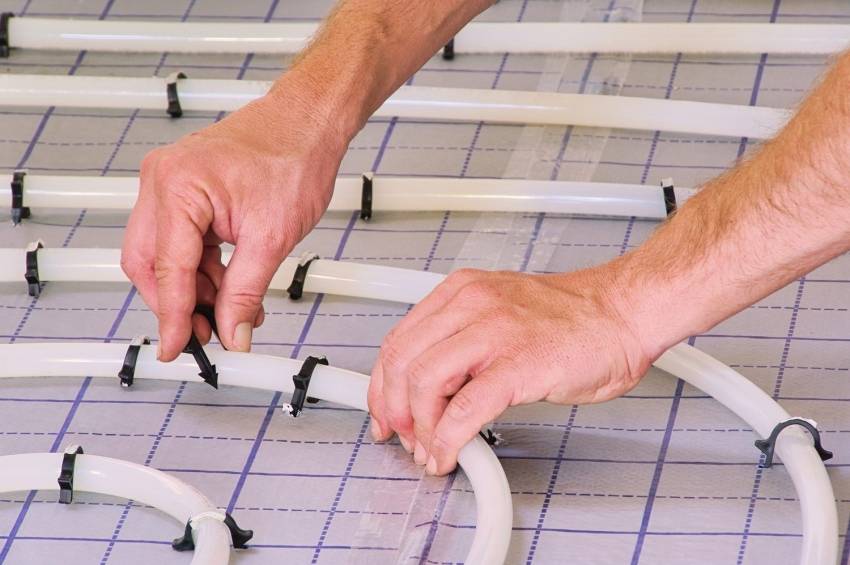

При этом обязательно должна производиться фиксация при помощи пластиковых хомутов.
В процессе монтажа самой системы стоит избегать появления стыков, поэтому входная и выходная части трубы должны быть расположены в коллекторе. Кроме того, перед тем как приступить к заливке верхнего слоя стяжки, по периметру помещения стоит установить демпферную ленту. Она служит для того, чтобы компенсировать те расширения, которые будут происходить в результате расширительных процессов, связанных с изменениями температурного режима.
После того как установка системы труб будет завершена обязательно нужно провести проверку, и только после этого можно переходить к заливке черновой поверхности
Важно, чтобы толщина слоя стяжки была не менее 30 мм
Монтаж сети трубопроводов для теплого водяного пола не требует специальных знаний, но для корректного подключения к центральному отоплению лучше обратится к специалисту
В случае если все расчеты, а также процедура укладки теплого водяного пола под плитку были произведены правильно, такое решение позволит экономить до 10 % тепловых ресурсов, необходимых для ежемесячного обогрева помещения.
Виды теплого пола
Существует несколько типов организации обогревающих полов.
Наиболее распространенной считается система тёплого пола с применением эластичных труб из полиэтилена. Вариант экономичный, теплоноситель двигается по бесшовным трубам и не испаряется, за исключением небольших потерь на котле. Плюс такого метода в том, что бетонированная стяжка не позволяет перегреваться трубам и воде, что позволяет покрыть пол практически любым материалом.
Монтирование электрических кабелей, которые при нагревании обеспечивают тепло Вашему полу – второй вид. Система надежная, в отличие от труб вы обезопасите себя от протечек, а благодаря многослойной изоляции проводов – от опасности возгорания.
Еще один тип — это маты электрические. В их основу тоже входят электрические провода, но преимуществом является легкость монтажа. Нужно просто раскрутить и уложить готовый рулон, где змейкой закреплен кабель.
К недостаткам можно отнести то, что укладывать такой пол возможно только под кафелем, предварительно покрыв необходимым клеем.
Возможен вариант укладки под ковролин, однако является ненадежным, неправильно расставленная мебель может оказывать нагрузку и послужить причиной возгорания ковролина или повреждениям теплого пола.
Последний способ уложить теплый пол – пленочный. Это такие же маты, в которых основа это рулон, с расположенными на нем секций из биметаллических алюминиевых или медных полосок. Они пропуская ток, нагреваются.
Если секции элементов производят из углеродной основы с проводниками из меди, температура их нагрева не превышает 28°, поэтому такая система подойдет для укладки под любой, в том числе и деревянный пол.
Укладка теплого пола своими руками потребует определенных навыков и предварительной подготовки.
Выбор труб
Как выбрать трубу, чтобы сделать теплый пол своими руками без проблем? Нужно правильно выбрать материал. Применяют трубы четырех видов:
- полипропилен. Недостатки – ПП трубы не гнутся и соединяются при помощи пайки с муфтами. Монтаж труб из кусочков получается очень трудоемкий, толщина стяжки увеличивается минимум на 15 мм (муфта толще трубы);
- медь – самый лучший материал, но трубы очень дороги и требуют высокой квалификации монтажника;
- гофра из нержавеющей стали. Трубы гибкие и прочные, могут прослужить пятьдесят лет и больше. Не используют только из-за инерции мышления потребителей;
- из сшитого полиэтилена, или РЕ-Х.
Какой теплый пол лучше?
На сегодняшний день выделяют два основных вида теплого пола – водяной и электрический. Последний, в свою очередь, представлен в трех вариациях: стержневой, кабельный и пленочный. У каждого имеются свои плюсы и минусы.
Выбор конкретного варианта напрямую зависит от условий и возможности монтажа. Оценивая основные преимущества теплого пола, не учитывая его конкретный вид, можно отметить следующее:
- благоустроенность системы. Говоря простыми словами, теплый пол способен поддерживать в помещении максимально комфортную для пребывания в нем температуру. В отличие от традиционных отопительных систем, здесь не будет места локальным перегревам или еле прогретым участкам;
- эстетика теплого пола. Не имеются видимые элементы отопительной системы. Здесь не требуется ее привязка к расстановке мебели внутри помещения. Можно наслаждаться теплым полом без радиаторов и получить больше свободного места для обустройства своего дома;
- универсальность. Можно использовать любой источник энергии (электрический или водяной теплый пол), любой вид теплоносителя (в случае с водяным теплым полом) и любое напольное покрытие;
- безопасность и здоровье человека. Весомое преимущество теплого пола – это отсутствие циркуляции пыли внутри помещения, что является настоящим спасением для людей с аллергией;
- экономичность. Оптимальное распределение температуры позволяет значительно снизить расходы на отопление. В отличие от традиционных систем отопления, теплый пол прогревает не пространство над потолком, а пол и поверхность над ним. Поэтому все комнаты будут отличаться очень комфортными условиями.
Рекомендуем: Что представляет собой тёплый пол Национальный комфорт?
Подготовка основания
Монтаж пола в частном доме начинается с подготовки чернового покрытия, которое будет основой для пола. Оно должно быть прочным, ровным и при этом обладать низкой теплопроводностью. Последний нюанс очень важен: хорошая теплоизоляция основы позволит нам снизить теплопотери, и почти вся энергия, вырабатываемая теплым полом, будет проникать в помещение.
В таблице приводится инструкция по устройству основания, утепленного керамзитом:
| Иллюстрация | Этап работ |
| Демонтаж. Старое напольное покрытие демонтируем, обнажая бетонное или грунтовое основание. Также может понадобиться удаление старых балок или системы лаг. | |
| Разметка. С помощью лазерного уровня по периметру стен отбивается линия, до которой мы будем поднимать основание. При использовании керамзита в качестве теплоизоляции нужно закладывать как можно больший зазор — так утепление будет более эффектвиным. | |
| Подсыпка. На основание будущего пола укладываем слой песка толщиной около 10 см. Песчаную подсыпку уплотняем, используя ручную или электрическую трамбовку. | |
| Гидроизоляция. Поверх песчаной подсыпки укладываем слой гидроизоляционного материала. Самый дешевый вариант — плотный полиэтилен, но можно приобрести и специализированную мембрану. | |
| Установка маяков. На гидроизоляцию укладываем опоры (в нашем случае — половинки кирпичей), на которых располагаем маяковые профили. Маяки тщательно выравниваем по уровню. | |
| Укладка теплоизоляции. В пространство между маяками засыпаем керамзит. Для повышения эффективности теплоизоляционного слоя смешиваем керамзитовые гранулы с жидким цементно-песчаным раствором, получая импровизированный керамзитобетон. | |
| Стяжка. Поверх керамзита заливаем стяжку, поднимая уровень пола до проектной отметки. Стяжку разравниваем правилом по маякам. | |
| Окончательное выравнивание. После первичной полимеризации стяжки извлекаем маяки из раствора, а затем заделываем отверстия. Затираем швы мастерком и просушиваем пол в течение минимум 14 суток. |
Керамзит — это не единственный материал, который можно использовать для теплоизоляции основания под обогреваемый пол. Если нет необходимости в реконструкции покрытия, то поверх старой бетонной стяжки можно уложить:
Полистирольная подложка хорошо подходит в качестве теплоизоляции под стяжку
- Плиты на основе полистирола (Пеноплекс и аналоги). Листы утеплителя укладываются вплотную друг к другу, а зазоры между ними заполняются монтажной пеной. Для повышения жесткости поверх полистирольных плит обычно монтируется арматурная сетка, а вся конструкция крепится к капитальному основанию анкерами.
- Рулонный фольгированный материал. Основу составляет вспененный полиэтилен, который с одной или двух сторон покрывается тонкой алюминиевой фольгой. Материал укладывается металлизированным слоем внутрь помещения, а на стыках скрепляется алюминиевым скотчем. Этот вариант идеально подходит для электрических полов.
Фольгированная подложка работает как «тепловое зеркало»
- Маты для водяного пола. Такие детали делаются из полимера с низкой теплопроводностью и оснащаются выступами на лицевой поверхности. Наличие этих выступов позволяет укладывать между ними трубы системы отопления. Так что мы не только утепляем пол, но и облегчаем себе монтаж.
Для уменьшения трудозатрат удобно использовать специальные маты с креплениями труб для водяного пола
Технология монтажа теплого водяного пола с применением плит из полистирола
Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.
Этапы монтажа теплого водяного пола:
Настильная схема устройства теплого пола
- Поверхность чернового пола очищается от пыли и мусора;
- Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
- Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
- Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
- Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
- Для более прочной фиксации можно стыки обработать клеем;
Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;
- В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
- Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
- После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
- Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.
2 этап – проверка существующей электропроводки
Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.
В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.
Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.
Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.
Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:
| Назначение комнаты | Оптимальная мощность, Вт/м.кв. |
| Кухня | 100-130 |
| Спальня | |
| Гостиная | |
| Прихожая | |
| Коридор | 90-110 |
| Ванная | 120-150 |
| Балкон | До 180 |
Материал подготовлен для сайта www.moydomik.net
Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.
Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.
Проект электрического теплого пола
Какую систему и какого производителя выбрать?
При выборе отопительной половой конструкции для своего жилья, необходимо учитывать её характеристики и условия эксплуатирования. Во-первых, — это площадь комната, где планируется установка пола, и место её расположения. Допустим в частном доме, подойдёт любой вид тёплого пола. А вот для квартир не рекомендован водяной, да и получить разрешение на его установку в многоквартирниках довольно сложно.
Кроме того, высота потолков в помещении играет также важную роль, ведь при наличии бетонной стяжки она уменьшается. Поэтому, если в комнате низкие потолки, то лучше использовать инфракрасную систему. Помимо этого, учитываются и характеристики перекрытий.
Ведь конструкция со стяжкой тяжёлая, и не каждое перекрытие, особенно деревянное, способно её выдержать. В этом случаи, лучше отдать предпочтение такой разновидности тёплых полов, как плёночные.
Вторым по значимости условием выбора обогревательного устройство считается его предназначение. Если пол требуется как дополнительный источник обогрева, то подойдёт плёночный недорогой. Достаточная мощность для дополнительных устройств 80,0–100,0 Вт/м². Но, если вы планируете его как основную отопительную систему, то нужно остановить свой выбор на более мощной разновидности тёплого пола (120,0 –140,0 Вт/м²): кабельной или водяной.
При покупке электрических полов, следует проверить электросети квартиры, и их способность выдержать дополнительную нагрузку.
Проверенные производители тёплых полов
К топовым производителям тёплых полов, на которые следует обращать внимание при покупке относятся:
- ENERGY CABLE (Британия) — специализируется на греющем кабеле. Отличное качество по приемлемой цене.
- ТЕПЛОЛЮКС ELITE (Россия) — выпускает двужильное кабельное высококачественное изделие.
- DEVI PIPEHEAT (Польша) — компания специализируется на саморегулирующихся тёплых полах — разновидность электрических. По отзывам покупателей, продукция имеет высокую надёжность.
- WARMSTAD (Россия) — производит стержневые полы по приемлемой стоимости. Они отличаются безопасностью и экологичностью.
- ELECTROLUX (Израиль) — выпускает инфракрасные полы стержневого типа. Продукция имеет повышенный спрос, так как качество и мощность изделия соответствуют цене.
- REHAU (Германия) — выпускает электрические и водяные тёплые полы из труб сшитого полиэтилена, гарантия на продукцию до 10 лет.
- SANEXT (Италия) — производит водяные контуры из сшитого полиэтилена, а так же коллекторные узлы для полов.
Вне зависимости, какие полы выберете: электрические или водяные, есть главный момент, на который нужно обращать внимание — качество устройства, наличие сертификатов, срок службы и конечно же торговая марка продукции. Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы
Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы.
Видео материалы
Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол
Ремонт квартиры своими руками. Сравнение теплых полов.
Технология укладки системы
Самый распространённый — монтаж системы тёплого пола в стяжку.
Толщина
Стандарты устанавливают рекомендуемую толщину стяжки — 0,5-1 см. Её укладывают на водяные трубы при условии качественного, ровного основания. Если же пол частично разрушен либо неровный, то стяжку делают толще. В отдельных случаях она может достигать 20 см.
Схема
Сначала основание делится на отдельные поля. Их количество зависит от площади помещения, его формы. Линии, которые разделяют эти поля, указывают на место швов для компенсации перепадов температуры. Эти швы заполняют эластичными материалами, чтобы при нагреве воды они не потрескались из-за изменения температуры. По швам располагают подающие и отводящие петли системы. Защищают трубки металлическими гильзами и гофротрубами.
Трубопровод располагают вдоль стен, укладывая его через каждые 10 см. В местах, где расположены оконные и дверные проёмы, разрешается увеличение шага до 12 см. Использовать петли длиной более 100 м не рекомендуется. Сами трубы можно укладывать по спиральной или параллельной схеме. Первая позволяет прогревать помещение равномерно, так как возвратная и нагревательная системы чередуются. Она лучше всего подходит для больших комнат. В маленькой же используют параллельный монтаж, когда трубы укладывают в виде змейки. Там, где она начинается, температура будет максимальной.
На стенке ближе к полу устанавливают коллектор. Он помещается в специальный шкаф, внутри которого источник тепла состыковывают с трубами нагрева. Там же располагаются возвратный трубопровод, вода с горячей водой и циркуляционный насос. Последний обеспечивает постоянное перемещение тёплой воды по контуру.
После установки труб выполняют гидроизоляцию поверхностей алюминиевой фольгой или полиэтиленовой плёнкой. Но это делают, когда технологией не предусмотрено использование пенопласта с алюминиевой плёнкой.
Для укладки теплоизоляционного слоя вдоль стен крепится рантовая лента для компенсации расширения из-за воздействия температуры. На готовый слой крепят армирующую сетку или фиброволокно. Для этих целей лучше брать сетку с ячейками 10×10 см, толщина сечения проволоки — 3 мм. Затем поверх устанавливают пластиковые трубы и монтажные планки – специальные рейки, оборудованные пластиковыми канавками. В них устанавливают трубы и фиксируют их там.
Затем приступают к заливке бетоном. Для приготовления раствора лучше брать марку не ниже М-300
Важно
Перед заливкой систему заполняют водой и приводят в рабочее состояние.
Во время заливки стяжки своими руками важно поддерживать комнатную температуру. Схема различных способов укладки труб:
Схема различных способов укладки труб:
