Как устроена светодиодная лента — принцип действия и схема

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Как классифицируют светодиодные источники света

Светодиодные ленты выпускаются в большом ассортименте. Их различают по нескольким характеристикам.

Цвет

Ленты бывают монохромными, дающими свечение лишь одним светом, и универсальными (RGB), которым можно задать любой оттенок, имеющийся в природе.

Обозначения монохромных диодов:

  • красный — R;
  • зеленый — G;
  • синий — B;
  • белый — SW.

В последнее время стали популярными универсальные RGB ленты, которые дают любой необходимый цвет свечения. Такая возможность появляется из-за того, что светодиод состоит из трех кристаллов: красного, зеленого и синего. Управление с помощью контроллера предоставляет возможность получить любой оттенок и сложные эффекты.

RGB светодиодная лента 12в

Количество чипов на метре ленты

Как уже отмечалось, яркость лент напрямую зависит от количества установленных светодиодов. Большее количество элементов, размещенных на метре конструкции, дает больший световой поток.  В лентах на 12

В устанавливается от 30 до 120 диодиков. Но есть и обратная сторона — увеличение количества приводит к необходимости использовать более мощный блок питания. Соответственно, стоимость источника света будет выше.

Степень защищенности

При выборе ленты следует уделить повышенное вниманию значению IP — классу защиты модели от влияния факторов внешней среды. В маркировке указываются две цифры. Первая означает степень защищенности источника света от проникновения твердых тел. Вторая — уровень защиты от проникновения воды.

Для ориентирования в классах защиты светодиодных лент существует таблица.

Степени защиты от проникновение твердых тел и воды

Подобрать требуемый класс защиты важно, особенно при установке ленты на улице или в помещении с повышенной влажностью. По влагозащищенности ленты бывают трех типов:

По влагозащищенности ленты бывают трех типов:

  • Не защищенные от влаги, которые можно монтировать лишь в помещениях, где отсутствует повышенная влажность.
  • Влагозащищенные, предназначенные для установки в местах с повышенной влажностью, но без прямого попадания воды на ленту.
  • Стойкие к влаге, где резисторы и диоды надежно защищены силиконом, способные функционировать в воде. Такие модели можно использовать для освещения бассейнов или аквариумов.

Влагостойкая диодная лента

Подводя итог сказанному, можно разобраться в обозначениях выпускаемых лент.

Маркировка лент состоит из нескольких параметров. К примеру, обозначение LED-CW-SMD-5050/60 IP68 дает информацию об использовании в конструкции в качестве источника света белых SMD-светодиодов, которые имеют размеры 5 х 5 мм. Причем их размещено 60 штук на 1 м ленты и они имеют класс защищенности IP 68.

Особенности и характеристики светодиодных лент

Светодиодные ленты — это длинные гибкие платы с контактами, на которых находятся SMD диоды на определённом расстоянии друг от друга. Для того чтобы ограничить протекающий ток по ленте на ней припаяны специальные резисторы. Дизайнеры и проектировщики очень часто используют светодиоды для создания особенного стиля интерьера, визуального расширения пространства помещения, сокрытия источников света при монтаже натяжных или подвесных потолков и т. д.

Катушка со светодиодной лентой

Виды

LED-ленты могут быть различных видов:

  1. Самоклеящимися. Для того чтобы её приклеить необходимо просто снять липкий слой и приложить к ровному участку поверхности, изогнув в любой геометрической форме.
  2. Бесклеевыми. Для крепления ip68 применяются пластмассовые скобы.
  3. Влагозащищёнными ip65. Применяются для монтажа подсветки в помещениях с высоким уровнем влажности.
  4. Герметичными ip67 и 68. Предназначены для устройства освещения в помещениях с повышенным уровнем влажности, а также под водой в бассейне.
  5. Открытыми. Применяются для создания подсветки в помещениях: под потолком, на стенах и т. д.
  6. Многоцветными RGB. Ленты способны изменять свой цвет посредством специального контроллера.
  7. Белыми или одноцветными. Степень их яркости регулируется с помощью специального диммера.

Ленты со светодиодами могут иметь различное количество диодов разного типа. Наиболее популярными являются светодиоды марки 3528 и 5050. Цифры означают размеры диодов: 3,5х2,8 мм и 5х5 мм. Первые оснащены пластиковым корпусом с одним кристаллом. Вторые также имеют пластиковый корпус, в котором находится 3 кристалла, поэтому такие светодиоды светят намного ярче.

Кроме этого, выпускают двухрядные ленты с большим количеством диодов. В настоящее время в магазинах можно приобрести новые виды со специальными чипами smd2835, которые имеют улучшенные световые характеристики. Благодаря их низкой стоимости и высокой степени светоотдачи они быстро набирают большую популярность. Так как светодиоды в таких лентах работают на безопасном режиме с уменьшенным током, то этот факт позволяет использовать их длительное время без потери степени яркости. Они вполне могут отработать свои 50 тысяч часов, которые были заявлены производителем.

Катушка с двухрядной светодиодной лентой

Светодиодные ленты маломощные, поэтому потребляют минимальное количество электроэнергии. В настоящее время существует множество видов с различным типом мощности: 4,8 Вт/м; 7.2 Вт/м; 9,6 Вт/м; 14,4 Вт/м и т. д. Светодиоды дают настолько мощный яркий свет, что их можно использовать не только в качестве дополнительного освещения, но и в качестве главного источника света. Для этого обычно используют специальные ленты типа LED-TED, которые являются самыми яркими.

Преимущества

  • Минимальное потребление электроэнергии;
  • Срок эксплуатации более 10 лет;
  • Возможность крепления ленты под любым углом и придания ей различной геометрической формы;
  • Равномерное распределение освещения по всему периметру помещения;
  • Большой выбор цветовой гаммы;
  • Высокая степень пожаробезопасности и экологичности;
  • Светодиоды не имеют в составе ртути и выделяют в помещение минимальное количество тепла;
  • Не изменяют свой цвет в период всего рабочего срока;
  • Не имеют радиопомех.

Правильная покупка светодиодной ленты на AliExpress.

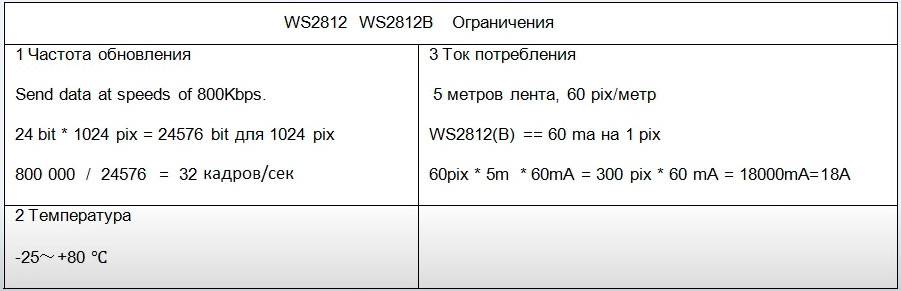

Что еще можно сказать по сечению проводов? Например,
лента 2812 на один диод потребляет порядка 60мА. При длине подсветки в 5 метров
ток составит 18 Ампер!

По всем расчетным таблицам для такого тока требуются
провода сечением 2,0-2,5мм2. Даже на самой ленте медные дорожки такого сечения
не обеспечивают.

Поэтому, если хотите нормального свечения и яркости, даже
на стандартные отрезки по 5 метров всегда подключайте питание с обоих концов.

Помимо сечения проводов важное значение играет и качество
самих дорожек. Конечно, китайцы вам будут говорить, что у них самая лучшая
продукция и никто не жаловался

Но как это проверить, не покупая изделие? Элементарно –
запросите информацию по весу ленты. После этого сравните одинаковые модели от
разных производителей.

Так например, у ленты длиной 5м (60 светодиодов на метр)
при весе менее 100гр просадки напряжения начинаются уже через 1,5 метра!

Объясняется это очень тонкими медными дорожками или
некачественной медью в них.

Достоинства и недостатки


2

Во-вторых, благодаря потреблению всего 20–150 мА на метр длины, цельный кусок ленты может достигать 100 метров, что важно в создании масштабных рекламных проектов. Для сравнения, наибольшая длина низковольтной LED-ленты, запитанной с одного конца, всего 5 метров

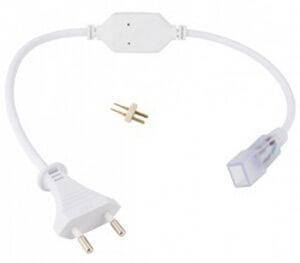

Основные недостатки светодиодных лент с питанием 220 вольт – ограниченная область применения из-за вредного мерцания с частотой 100 Гц и опасное напряжение, которое проходит по всей длине. Помимо этого, нельзя пройти мимо следующих очевидных минусов:

  • неремонтопригодна, так как замена SMD чипа приведет к нарушению герметичного слоя;
  • минимальная кратность 50 или 100 см;
  • плохое качество у дешевых изделий китайского производства;
  • отсутствие клеящей основы в некоторых моделях.

Диммер для светодиодной ленты 12В

Светодиодные ленты на 12 вольт работают от источника постоянного напряжения, который должен выдавать ровно 12В. Яркость свечения светодиодной ленты зависит от величины тока, протекающего через светодиоды и схема LED лент собрана таким образом, чтобы при подключении к источнику напряжения 12В через светодиоды проходил ток не более номинального, при котором светодиод обеспечивает максимальную яркость свечения.

При стандартной схеме подключения светодиодная лента выдает постоянную не меняющуюся со временем яркость. Но при необходимости яркость LED ленты все же можно менять. Для этого понадобится дополнительное устройство для управления током, питающим светодиодную ленту. Называют это устройство диммером. Диммер подключается последовательно в цепь питания светодиодной ленты, между блоком питания и LED лентой, при этом управлять диммер может только одним каналом и применяется для управления яркостью монохромных светодиодных лент.

Диммеры для управления яркостью светодиодных лент бывают разные. По принципу работы их можно разделить на три вида, цифровые диммеры, аналоговые и цифро-аналоговые диммеры. Наибольшую распространенность получили цифровые диммеры, потому что они компакты и удобны в эксплуатации.

Диммер подбирается на основе характеристик светодиодной ленты, яркостью которой он будет управлять. При выборе нужно учитывать напряжение питания и максимальный ток, потребляемый LED лентой или же потребляемую светодиодной лентой мощность.

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

  1. Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
  2. Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
  3. Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

  1. Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
  2. Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
  3. Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

  • RGB — красное, зеленое, синее;
  • RGBW — 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В — блок питания 12 В — RGB контроллер — катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

Как припаять провода к светодиодной ленте

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Контроллер для управления цветовыми эффектами

RGB-ленту можно подключить как монохромную. Это нецелесообразно экономически – одноцветный светильник стоит намного дешевле. Можно подключить ее для ручного управления свечением – например, с помощью потенциометров. Это тоже не лучший вариант. Для наиболее полного доступа к возможностям цветного светильника лучше взять RGB-контроллер, позволяющий использовать потенциал ленты наиболее эффективно.

Подключение RGB-контроллера.

Подключается он после блока питания, после него — отрезки ленты общей длиной до 5 м. Соединять надо с соблюдением распиновки, чтобы контакты одного цвета соединялись с соответствующими контактами.

Если надо управлять более длинным полотном, просто соединить параллельно группы светильников получится не всегда. Мощности контроллера может не хватить, и придется использовать RGB-усилители (в зарубежной технической литературе – повторители). Один или несколько, в зависимости от нагрузочной способности каждого повторителя.

Подключение RGB-контроллера с усилителем.

Если мощность одного источника питания окажется достаточной, то второй можно не устанавливать.

В данном видео обзоре сравниваются 4 вида контроллеров для многоцветной светодиодной ленты.

Подключение ленты несложно выполнить самостоятельно, для этого потребуются минимальные знания и навыки. Если случай окажется сложным и выходящим за рамки обзора, решение можно найти, обратившись к специалистам. Разыскать их можно в фирмах, занимающихся освещением или в интернете на специализированных форумах. Главное — помнить о правилах техники безопасности.

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

  1. Метод преобразования напряжения.
  2. Принцип охлаждения.
  3. Исполнение.
  4. Выходное напряжение.
  5. Мощность.
  6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.

Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.

Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

Имеющееся разнообразие

Рынок осветительных приборов сегодня удивляет нас своим многообразием. Но если мы возьмем только ту часть, которая представлена исключительно светодиодными лентами, нам также будет на что посмотреть. На сегодняшний день самыми популярными являются следующие модели:

  • SMD 3528;
  • SMD 5050;

Кроме этого подобная продукция может иметь разный вольтаж: 12 вольт и 220 вольт. Для подключения изделия в 12 вольт к сети электропитания на 220 вольт обязательно необходимо использовать блок питания. Он позволит без лишних проблем подключить ленту на 12 вольт к стандартной сети в 220 вольт.
Знание того, как устроена лента дает возможность правильного управления ее световым потоком с помощью дополнительного оборудования. Рассмотрим отдельно каждый вид ленты в плане ее устройства.

Классическая схема подключения к сети 220в светодиодной ленты

В упрощённом виде схема подключения светодиодной продукции выглядит следующим образом: сеть 220 вольт – адаптер питания – светодиодная лента.

Сам блок питания имеет два провода: черный (синий) – минус, красный – плюс. Подключать ленту нужно соответственно. Работая дома и подключая освещение своими руками, вы должны учитывать, что мощность адаптера должна соответствовать общей мощности всех подключаемых к нему отрезков 12 или 24 вольт.

В случае резки ленты 12 или 24в, ее потребуется паять, то есть самостоятельно присоединить провода своими руками.

Порядок подключения и герметизации

Пошаговая инструкция подключения

Чтобы подключить к батарейке светодиодную ленту и подсветить ей шкаф или любое другое место в доме, понадобятся следующие инструменты и материалы:

  • батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
  • паяльник с флюсом и припоем;
  • пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;
  • тумблер;
  • светодиодная лента.

Когда все приготовлено, нужно нарезать изделие на нужного размера куски и припаять к ним провода. Самым сложным в процесс подключения led-продукции к батарейке является пайка проводов. Данный процесс осуществляется следующим образом:

  • сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
  • затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
  • после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;

Припаивание провода и тумблер

затем спаянные таким образом провода следует припаять к выбранной светодиодной ленте. Провод, идущий к плюсу батарейки, нужно припаять на ленте к контакту +12V, второй провод припаиваем к контакту GND.

Припаивание проводов к светодиодной ленте

После проделанной работы у вас должно получиться следующее:

Светодиодная лента, подключенная к батарейке

На этом работа по подключению считается законченной.

Немного теории

Светодиод характеризуется двумя основными параметрами: номинальным прямым током и прямым падением напряжения, измеренным при этом токе. Оба значения являются паспортными и на их основании можно сделать вывод о мощности потребления светодиода. Плавно увеличивая один из параметров (например, напряжение), мультиметром можно фиксировать второй параметр (ток). В результате получится ещё один важнейший параметр, присущий любому диоду – вольт-амперная характеристика (ВАХ). Она является нелинейной и наглядно доказывает то, что даже незначительное превышение номинального прямого напряжения ведёт к резкому росту тока и, следовательно, к деградации кристалла полупроводника.

Кроме этого, все светоизлучающие диоды имеют низкое обратное напряжение (около 5 В). Поэтому перед первым включением светодиода нужно повторно убедиться в соблюдении полярности.Для защиты светодиода от переполюсовки встречно параллельно ему можно установить обычный диод с большим обратным напряжением.

Места подсветки в машине

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

салон или двери машины

Также довольно частое применение – это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

фары

Такую подсветку еще прозвали “ангельские глаза”. Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

Здесь не должно быть разноцветной RGB радуги.

кузов

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

напрямую от прикуривателя или проводов 12В

через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Подробнее

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
