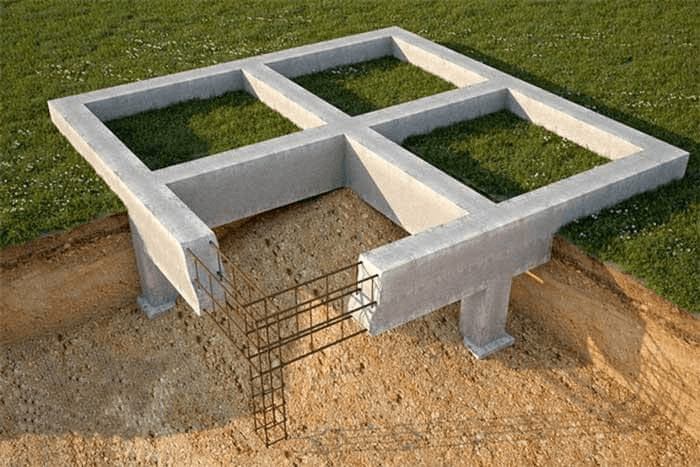

Пошаговая инструкция по возведению свайно-ленточного фундамента своими руками

Предварительный расчет и необходимые материалы

Строительство свайно-ленточного типа фундамента рекомендуется начинать с проведения предварительных расчетов. Зачем их делать? А затем, чтобы избежать проблем после возведения постройки.

По ходу их выполнения требуется определить необходимое число свай, их диаметр, глубину заложения и ширину монолитной ленты основания, способствующую равномерному распределению нагрузки.

Проведение вычислений предпочтительно доверить специалистам, имеющим соответствующий опыт работ. От правильности расчетов напрямую зависит срок эксплуатации возводимого сооружения.

В подсчетах учитываются:

• нагрузка на сооружение, создаваемая ветром;
• этажность, габариты будущего здания;
• характеристики применяемых в строительстве материалов;
• геологические характеристики почвы. Подробнее о возведеннии данного фундамента, смотрите в этом видео:

Перед тем, как сделать ленточный фундамент для дома из газобетона или другого легкого материала, требуется запастись инструментом и материалами, указанными в таблице.

№	Материалы	Инструменты
1	песок либо гравий	лопаты: штыковая, совковая
2	полиэтиленовая пленка или рубероид	набор земляных буров
3	антисептические, грунтовочные, гидроизолирующие составы	бетономешалка или емкость для ручного перемешивания раствора
4	трубы из металла или асбестоцемента	болгарка
5	арматура	перфоратор

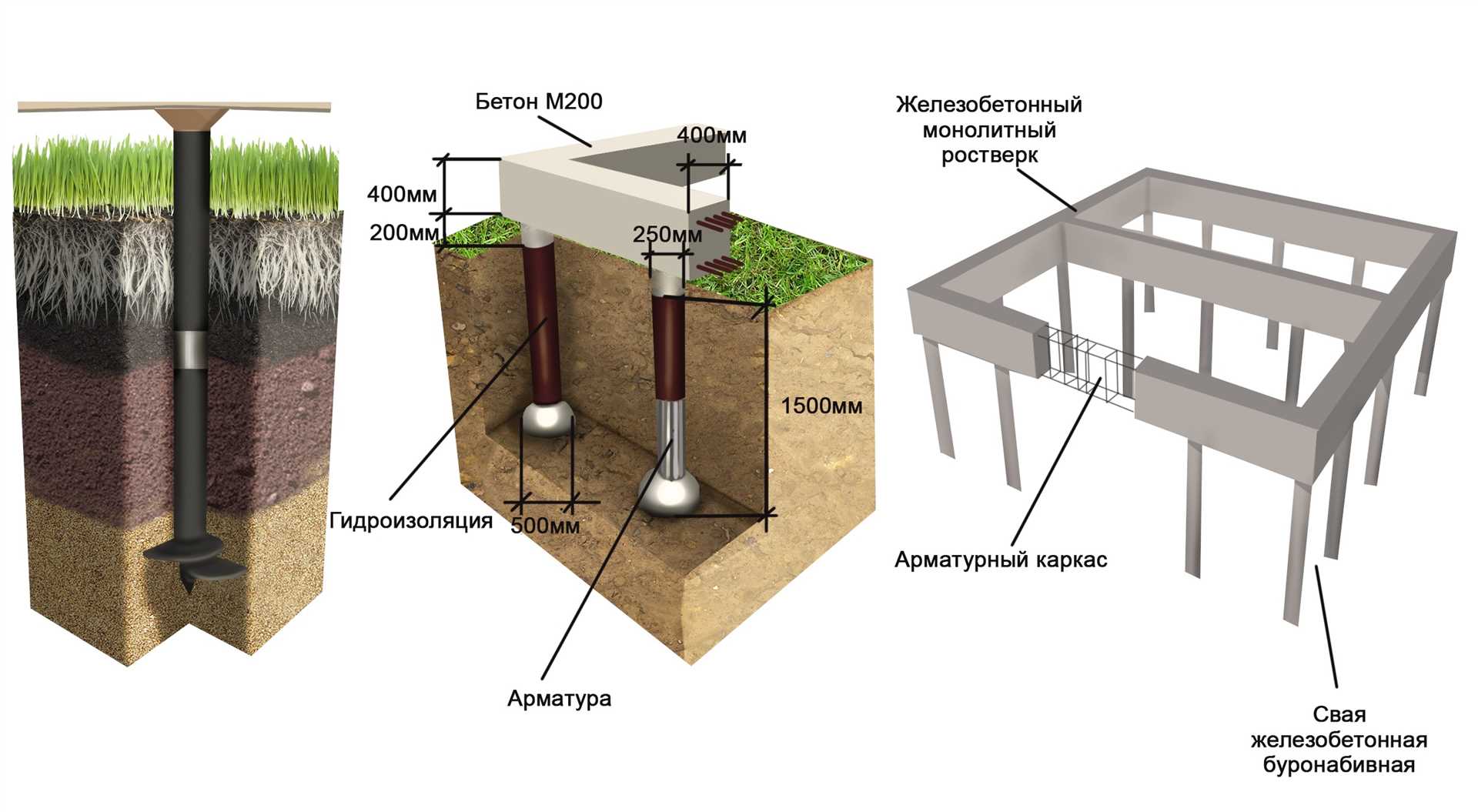

Расчет свайно-ростверкового фундамента

Расчет комбинированного основания с железобетонным ростверком состоит из двух частей:

Расчет свайного поля

Структура и принцип расчета зависит от типа используемых опор. Для винтовых опор при расчете определяется их диаметр, размер лопастей, глубина заложения, расстояние между сваями. Рассчитывая буронабивные опоры необходимо определить глубину, диаметр и шаг, а также произвести дополнительный расчет армирования.

Расчет железобетонного монолитного ростверка

Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:

Глубина заложения ростверка

Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.

Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.

Ширина ростверка свайного фундамента

Ширина обвязочной монолитной ленты определяется по формуле:

В = М/L*R

где: В — ширина ленты;М — масса дома (материалы + нагрузки);L — длина ростверка;R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.

Высота ростверка свайного фундамента

Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.

Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.

Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.

Подготовка к работе

Подготовительный период строительства фундамента включает в себя:

1. Расчёт СЛФ.
2. Материалы.
3. Инструменты.

Прежде чем приступить к расчёту фундамента, нужно собрать нагрузки от дома, воздействующие на опорные конструкции. Определение максимального давления на грунт нужно для вычисления оптимальной опорной площади.

Суммируют вес:

• всех конструкций,
• технологического оборудования,
• трубопроводов,
• мебели и всего того, что может находиться в доме одновременно, включая и людей.

Также учитывают снеговую нагрузку на кровлю её величину берут из СНиПа.

Нужно точно установить характеристики грунта. Их можно узнать из вертикальной съёмки места строительства. В каждом местном отделении архитектуры и землеустройства такие документы есть в наличии. В них обязательно указывается глубина промерзания, уровень грунтовых вод и отметка залегания несущего слоя грунта.

Если нет возможности взять копию вертикальной съёмки, то обращаются в местную геологоразведочную службу для проведения изыскательских работ. Характеристики грунта можно установить испытанием образцов почвы, взятых из пробуренных скважин.

Анализируя данные грунтового основания, рассчитывают длину сваи. Она складывается из глубины заложения фундамента и высоты её надземной части. Продольный размер точечной опоры должен быть таким, чтобы её пята находилась ниже зоны промерзания, выше грунтовой воды и была погружена в несущий слой грунта не менее чем на 300 мм.

Оптимальное количество свай определяют путём деления опорной площади на величину пяты одной сваи. Причём саму площадь высчитывают с помощью условно принятой удельной нагрузки от дома, которая должна быть меньше сопротивления несущего слоя грунта. Величину сопротивления почвы берут из вертикальной съёмки.

Расчёт ростверка, как правило, сводится к принятию условного поперечного сечения ленты, где высота принимается в размере не менее 400 мм (это связано с оптимальным размещением продольных стержней арматуры на минимальном расстоянии от верхней и нижней внешней поверхности ленты на 30 – 50 мм). Ширину монолитной полосы принимают равной толщине стен плюс по 30 мм с каждой стороны.

Перед началом производства работ заготавливают необходимые материалы для строительства фундамента. Если нет водопровода, на участке устанавливают ёмкость с необходимым запасом воды.

На место завозят:

• песок,
• щебень,
• арматуру,
• цемент.

Для формирования свай готовят оболочки из асбестоцементных, металлических или пластиковых канализационных труб. Для облицовки внутренних поверхностей опалубки необходимо запастись полиэтиленовой плёнкой.

Нужно составить следующий список, согласно которому нужно приготовить следующие инструменты:

1. Лазерный уровень.
2. Садовый бур.
3. Совковые и штыковые лопаты.
4. Шнур и реперы (деревянные колышки или отрезки арматуры).
5. Тачка.
6. Пила, ножовка, молоток, мастерки, степлер.
7. Растворомешалка.

Защита фундамента

Фундамент играет важную роль в долговечности и надежности любого строения. Чтобы защитить его от негативных воздействий внешней среды, необходимо принять определенные меры.

Изоляция от воды

Одним из основных врагов фундамента является вода:

• Подземные воды могут вызвать подмывание и опускание фундамента.
• Дождевая вода, проникающая в грунт, может вызвать замерзание-оттаивание и разрушение фундаментных блоков.

Для защиты фундамента от воды необходимо:

1. Установить дренажную систему вокруг периметра фундамента для отвода подземных вод.
2. Устроить гидроизоляцию на наружной поверхности фундамента, например, с помощью рубероида или специальной гидроизоляционной мембраны.
3. Установить водоотводные элементы, например, стоки или желоба.

Изоляция от мороза

Морозные температуры могут вызвать различные проблемы с фундаментом:

• Замерзание-оттаивание грунта может вызвать поднятие и опускание фундамента, что приведет к его деформации.
• Замерзание воды внутри фундаментного блока может вызвать его разрушение.

Чтобы защитить фундамент от мороза, необходимо:

1. Устроить теплоизоляцию по периметру фундамента, например, с использованием пенопласта или минеральной ваты.
2. Уложить антифризную смесь под свайный фундамент или насыпать гравий на дно ямы для создания дополнительной теплоизоляционной прослойки.

Защита от загрязнений

Фундамент может быть подвержен загрязнениям различного рода:

1. Пыль, грязь и мусор могут проникать в щели фундаментных блоков и вызвать их разрушение.
2. Животные могут портить фундамент, выкапывая норы или прогрызая материалы.

Для защиты фундамента от загрязнений необходимо:

• Проводить регулярную уборку и очистку фундамента от пыли и мусора.
• Установить защиту от животных, например, сетку или забор.

Регулярный осмотр и уход

Чтобы поддерживать фундамент в хорошем состоянии, необходимо регулярно его осматривать и обслуживать:

• Проверять наличие трещин и деформаций, а также проводить необходимые ремонтные работы.
• Устранять причины возникновения влаги, механических повреждений и загрязнений.
• Соблюдать правила эксплуатации и обращаться к специалистам при необходимости.

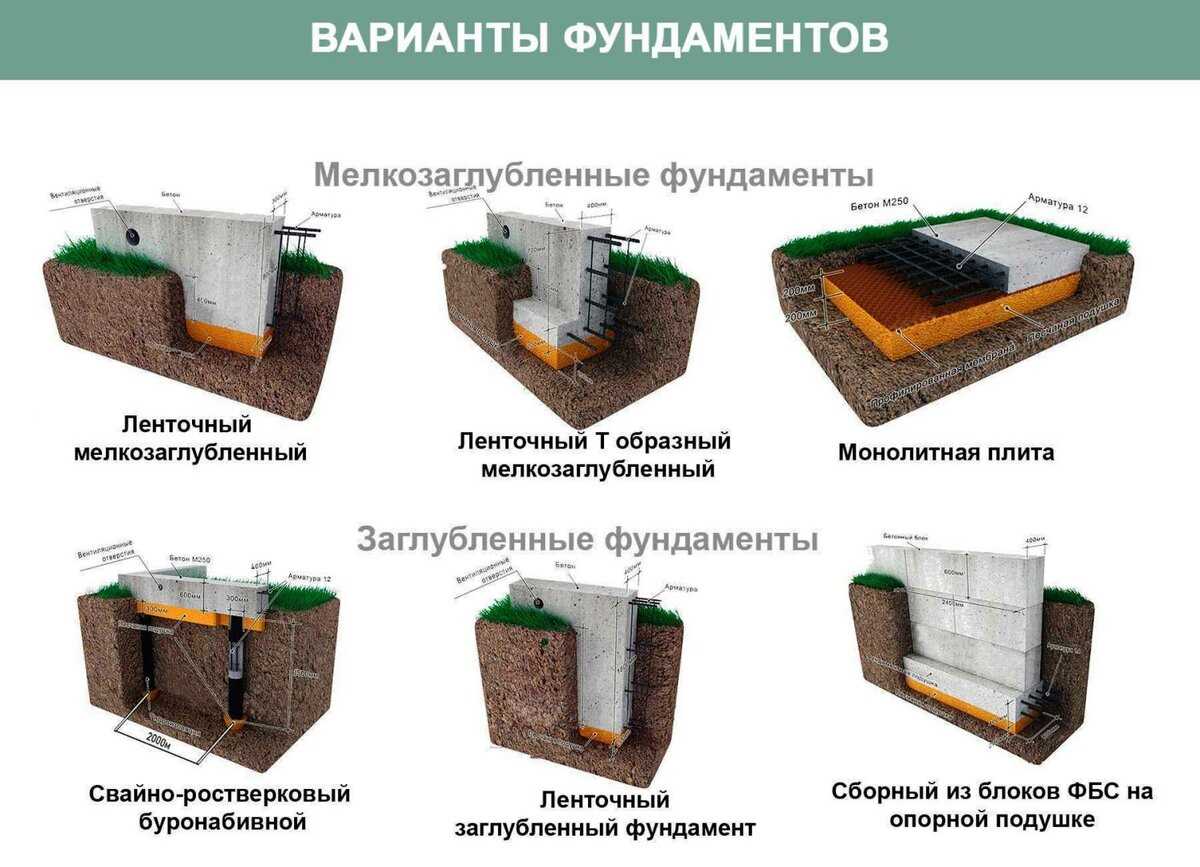

Виды ленточного фундамента по способу устройства

Особенности ленточного фундамента

Ленточный фундамент — это несущее основание, представляющее собой замкнутый контур в виде ленты из железобетона, кирпича и блочных строительных материалов. Лента возводится под несущими стенами здания, что способствует равномерному распределению нагрузки и её дальнейшей передаче в нижележащие слои грунта.

Для изготовления монолитного ленточного фундамента используются высокопрочные марки бетона

Конструкция ленточного фундамента позволяет возводить строения как из дерева и пенобетона, так и из кирпича и бетонных блоков. При возведении фундамента требуется проведение большого количества земельных и строительных работ. Несмотря на это, ленточный фундамент пользуется популярностью как со стороны дачников и владельцев загородных участков, так и в среде профессионалов.

Обустройство фундамента выполняется на заранее утрамбованной подушке из песка и гравия. После затвердевания несущая лента покрывается изоляционным материалом, который будет защищать целостность железобетонной поверхности. Если общий вес возводимого строения небольшой (до 50 тонн), то подготовкой подстилающей подушки можно пренебречь.

Конфигурация несущей ленты зависит от формы стен возводимого здания

К конкурентным преимуществам ленточного фундамента можно отнести:

• проверенную и отточенную годами технологию. Правильно выполненное основание будет равномерно распределять оказываемую на него нагрузку без риска обрушения несущих конструкций здания;
• прочность. Монолитная конструкция фундамента обеспечивает высокую надёжность и долговечность. При соблюдении технологии срок службы фундамента может достигать 100 лет и более;
• универсальность. Ленточный фундамент можно использовать как для пучинистых и подвижных типов грунта, так и для суглинистых и глинистых типов почвы. Для повышения эксплуатационных качеств возможно комбинирование с вертикальными сваями и опорами.

К недостаткам можно отнести то, что возведение ленточного фундамента является весьма трудоёмким процессом, требующим вложения немалого количества финансов. В среднем стоимость несущего основания составляет 15–20% от общего бюджета, выделяемого на постройку дома.

Технология возведения фундамента предполагает, что заливка ленты будет выполнена за рабочую смену, а такой объём бетонной смеси подготовить даже при помощи бетономешалки проблематично. Из-за этого возникает необходимость закупки бетона у производителя, что также является весомой тратой.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Категория грунта, влияние на бетонное основание

В проседающем грунте уверенно себя чувствуют сваи, заглубленные ниже границы промерзания

В летний период слабый грунт в отдельных местах под фундаментом вымывается, происходит проседание, а затем разрушение основания. С приходом холодов влажный грунт замерзает и вспучивается, создается давление на фундамент, что также приводит к его разрушению.

Проблема решается с помощью свай, заглубленных ниже границы промерзания грунта, опирающихся на твердый слой земли.

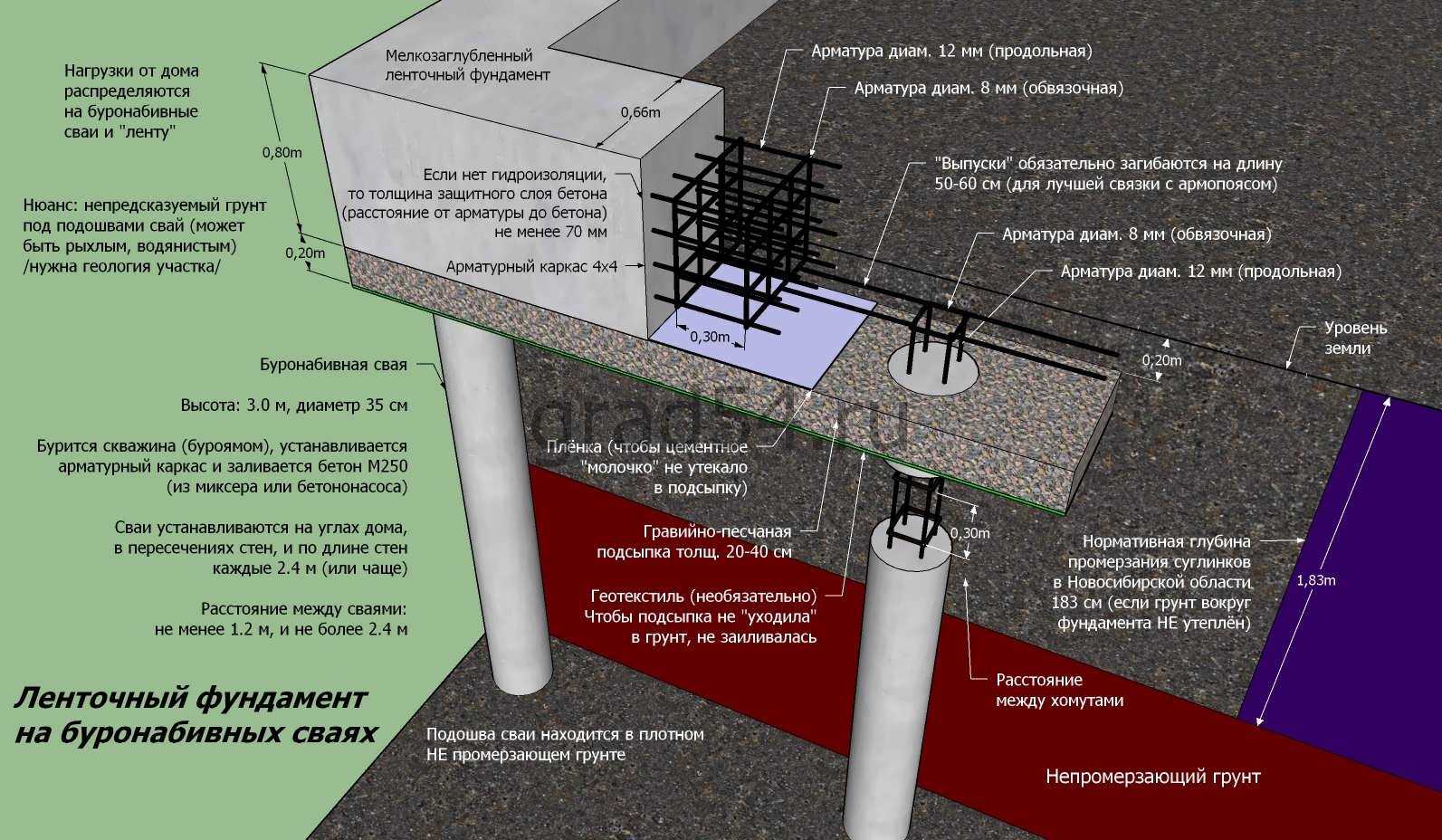

Мелкозаглубленный ленточный фундамент отливается на сваи и не зависит от изменяющегося состояния верхнего слоя грунта. Количество и размеры свай, размеры ленты зависят от нагрузки и места расположения строящегося здания.

Сваи под ленту выполняются в буронабивном варианте, образуя единую монолитную конструкцию. Выбор основания под дом зависит от категории грунта. При пучинистом грунте целесообразно применять свайно-ленточное основание.

Наименование грунта	Категория грунта	Плотность грунт т/м3	Коэффициент разрыхления
Песок рыхлый, сухой	1	0,6– 1,6	1,05 – 1,15 непучинистый
Песок влажный, супесь, суглинок разрыхленный	1	1,4 – 1, 7	1,1 – 1,25 слабопучинистый
Суглинок, мелкий и средний гравий, легкая глина	2	1,5 – 1,8	1,2 – 1,27 пучинистый
Глина, плотный суглинок	3	1,75 – 1,9	1,2 – 1,35 пучинистый
Тяжелая глина, сланцы, суглинок со щебнем, гравием, легкий скальный грунт	4	1,9 -2	1,35 – 1,5 пучинистый

Свайный фундамент под дом и его устройство

Основная работа по созданию свайного фундамента – это погружение стволов в грунт. От этого этапа зависит устойчивость и прочность всей конструкции.

При установке важно следить, чтобы не происходило срывов или других проблем, в противном случае это ставит под угрозу прочность всей конструкции. Любые отклонения в ходе работ означают несоблюдение технологий, недостаточное или некачественное геологическое обследование земли, а возможно и низкое качество свай. Следующий этап – это создание ростверка

Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента

Следующий этап – это создание ростверка. Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента.

Важно!

Эти два этапа возведения свайного фундамента должны выполняться под присмотром грамотного специалиста, или в идеале опытными строителями. Есть риск возникновения нарушений технологии или отклонения от расчетных параметров, что должно быть вовремя замечено и исправлено для избежания проблем в дальнейшем. А не подготовленный человек не всегда это может заметить.

Пример как выглядит устройство фундамента

Какие шаги делать между винтовыми сваями?

Скажем сразу, что все индивидуально и рассчитывается отдельно для каждого проекта дома, но в среднем расстояние между винтовыми сваями должно быть около 2 метров, но не больше 3 метров. Всё зависит от каркаса дома, который вы используете, обычно одноэтажные и двухэтажные дома не требуют очень близкого расстояния между сваями, но многие компании, которые занимаются установкой винтовых свай пытаются продать нам как можно больше и устанавливают сваи чуть ли не каждый метр, такой фундамент нам с вами не нужен, зачем переплачивать в два раза больше?Устройство свайного фундамента имеет две главные отличительные особенности, которые можно отнести к преимуществам. Первая — возможность заглубления до 30 м с целью достижения плотных слоев грунта. Вторая — устройство основания под строительство дома в местах, где никакие другие виды фундаментов невозможно заложить по техническим и экономическим причинам, например, над водой.

Ниже приведем примеры и преимущества использования свайного фундамента:

• Данный вид фундамента не требует дополнительных земляных работ, например, раскопку котлованов или траншей.
• К дому, построенному на сваях легко пристроить дополнительный объект
• По сравнению с ленточным фундаментом работы над фундаментом на сваях занимает всего несколько дней.
• Возведение фундамента на сваях не зависит от погодных условий и времени года.

Разновидности и порядок размещения свай

В настоящее время разработано множество разновидностей свай, которые отличаются друг от друга по нескольким параметрам:

• По внешнему виду — от круглого до многоугольного сечения, с прямоугольной, пирамидальной и конусной формой стержня;
• По конструкции — пустотелые, сплошные, трубчатые, цельные, составные;
• По материалу — деревянные, металлические, железобетонные, бетонные, комбинированные;
• По типу насадок — конические, раздвижные, с уширением, винторезом и без них;
• По способу армирования — продольные, поперечные, напряженные, ненапряженные и без армирования;
• По функционалу — стоячие и висячие.

1. Стоячие сваи — конструкции, которые устанавливаются с заглублением до плотных слоев грунта. В этом случае нагрузка поглощается непосредственно грунтом, на который опирается свая.
2. Висячие сваи — конструкции, в которых нагрузка от веса дома передается через боковые поверхности сваи в почву. Этот тип наиболее часто реализуется в пирамидальных и конических сооружениях для внедрения в плотный грунт, под которым может находиться водоносный слой.

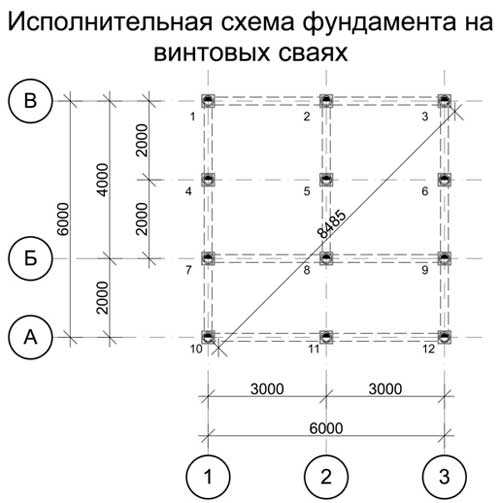

Расположение свай зависит от характеристик почвы, рельефа местности и может быть одиночным, рядовым, кустовым и комбинированным. Одиночный вариант обычно используется для укрепления элементов плитного фундамента по центру, под отдельными стенами или углами.

Рядовый вариант — самый распространенный при устройстве свайных фундаментов, он может быть применен по линии одной стены, по периметру здания и под перегородками.

Кустовое расположение свай представляет собой усиление одиночного варианта в какой-либо точке застройки, где несколько столбов, расположенных близко друг к другу, выполняют функцию единичной опоры.

Комбинированный вариант расположения свай используется на сложных рельефах и подвижных грунтах, когда в различных точках пятна застройки необходимо заложить один или несколько столбов в целях усиления определенного участка свайного фундамента.

Способы закладки фундамента

Существует несколько основных способов устройства свайного фундамента в индивидуальном строительстве.

Что лучше железобетонные сваи или винтовые?

Заливка железобетонных свай предполагает бурение скважины расчетной глубины, после чего туда внедряется армированный каркас и подается бетонная смесь. Забивание готовых свай с прочными и заостренными концами производится с использованием специальных машин, оборудованных молотом на гидро- или пневмоприводе.

Вдавливание свай требует специального оборудования. Этот способ используют в населенных пунктах, где работа забивающей и вибрирующей техники нарушает покой граждан, либо на участках, где динамические воздействия на грунты могут вызвать оползни, эрозию почвы или обвалы со склонов гор.

Пошаговая инструкция по монтажу фундамента

Работы начинают с анализа грунта, проектирования здания (вес постройки используется при подборе сечения свай и ширины ленты). Еще до начала составляется схема фундамента и определяется число и длина опор, габариты ростверка, исходя из этих данных рассчитывается необходимое количество стройматериалов. Требуемое оборудование: бур и бетоносмеситель. Типовая пошаговая инструкция при бетонировании скважин включает следующие этапы:

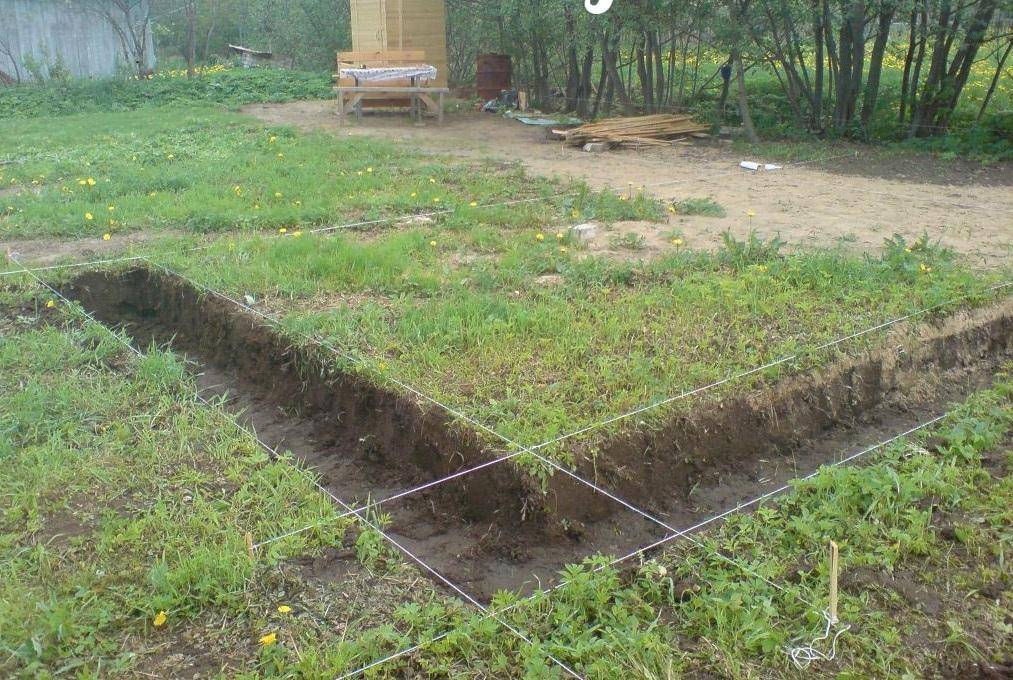

1. Разметку: по аналогии с ленточным фундаментом выверяются и обозначаются кольями внешние и внутренние углы, натягивается шнур, после чего отмечаются места для бурения свай.

2. Копку котлована для заглубления ленты (до 30 см + высота подушки). В случае висячего ростверка в траншее удаляется часть верхнего покрова и корни растений.

3. Бурение отверстий под опоры на глубину не менее 50 см свыше линии промерзания грунта

Важно заранее подобрать ручной бур нужной длины

4. Засыпку на дно скважин слоя песка толщиной в 30 см. Проще всего это сделать с помощью труб.

5. Гидроизоляцию вертикальных стенок рубероидом, сшитым леской.

6. Установку опалубки по краям скважин (подойдет плотный картон или фанера, обвязанные проволокой).

7. Подготовку каркаса – от 4 прутов вертикальной арматуры сечением не менее 10-12 мм, связанные проволокой с продольными стержнями длиной на 30-40% меньше диаметра самого отверстия. Рекомендуемый шаг по вертикали – не более 1 м. Такую работу сложно провести самому, иногда металл втыкают в скважину произвольно. Вне зависимости от способа армирования вертикальные стержни выступают выше нулевой отметки для обвязки с каркасом ростверка.

8. Заливка скважин бетоном (марка выбирается в зависимости от типа грунта, но не ниже М250, избегают использования крупнофракционного наполнителя), с обязательной выгонкой излишков воздуха длинным прутом или шомполом.

9. Привязка продольных прутьев арматуры к выступающим из скважины с помощью проволоки – через 10 дней.

10. Монтаж опалубки для ростверка.

11. Приготовления и заливка бетона, по аналогии с ленточным фундаментом – послойно при высоте ростверка свыше 20 см, с трамбовкой и тщательным распределением раствора, выравниванием верхнего слоя мастерком и влажностным уходом в течение первой недели.

12. Снятие опалубки, при необходимости – гидроизоляция ростверка.

Ленты, заглубленные в землю, обходятся дороже, но с ними меньше организационных проблем

При обустройстве висячих ростверков важно достичь одинакового уровня по плоскости всех свай, винтовые или готовые трубы просто обрезаются, бетонные желательно выровнять еще в процессе заливки. Опалубка в данном случае имеет низ, альтернативой является засыпка на дно песка или подкладка кусков пенопласта, по окончании работ эти материалы убирают

Все снимаемые опалубочные конструкции смазываются маслом, это упрощает их снятие и улучшает поверхность бетонного монолита.

Частые ошибки при закладке основания

К нарушениям технологии при выполнении работ самостоятельно относят:

• Недостаточную длину свай: закладку выше уровня промерзания или не доходя до устойчивых пластов.
• Ошибки при выборе сечения опор, числе или интервале расположения.
• Отсутствие вентиляционного зазора между ростверком свайного фундамента и нулевой отметкой при строительстве на дисперсных грунтах (слабо связанных частиц, накапливающих, но не выводящих влагу).
• Недостаточную или не сплошную гидроизоляцию.
• Слабое армирование, отсутствие связки между каркасом ростверка и опор.
• Незаполненные внутренние полости винтовых свай или асбестоцементных труб.
• Неправильно проведенное бетонирование: использование бетона низких марок, нарушение пропорций, плохой уход при созревании, заливка раствора в опалубку при неподходящей погоде.

Сколько будет стоить свайно-ленточный фундамент под ключ

Тип сваи	Сечение ростверка (высота× ширина), мм	Размеры верхней ленты, м	Цена, рубли
Буронабивные, заливаемые бетоном ниже глубины замерзания (но не выше 2,5 м), диаметр – 30 см	300×300	6×6	160000
8×8	180000
10×10	215000
12×12	255000
То же при сечении опор 40 см	400×400	6×6	170000
8×8	210000
10×10	250000
12×12	290000

Стоимость указана для стандартного набора услуг: осмотра участка, составления плана, земляных и буровых работ, гидроизоляции скважин, засыпки дренажной подушки, армирования и бетонирования. Утепление фундамента в данный перечень не входит, его цена оговаривается отдельно. Расценки при монтаже винтовых свай зависят от условий грунта, веса постройки и длины опор, минимальная стоимость с ростверком для легкого дома 6×6 составляет 100000 рублей. Выполнение работ своими силами позволяет сэкономить до 35 % от общей величины бюджета.

Виды свай

Классификация свай:

1. Винтовые. Заостренные металлические трубы с лопастями, установленными в нижней части. Завинчиваются в почву по принципу шурупа. Ленточно-винтовой фундамент удобен тем, что позволяет работать вручную поблизости от других построек.
2. Буронабивные. Опоры заливаются прямо на площадке. Подготавливается скважина нужной длины, в нее помещается металлический каркас и водостойкая опалубка (асбоцементные или полиэтиленовые трубы). Если позволяет грунт, для этой цели могут использоваться стенки скважины.
3. Погружные. Готовые опоры забиваются в почву с помощью строительного копра. Рядом с местом работы не должны находиться другие постройки. Требуется пространство для въезда строительной техники.

Ленточный фундамент на винтовых сваях представляет собой комбинированную конструкцию. Стены дома опираются на единую ленту, а опоры обеспечивают прочное сцепление с грунтом.

Способы погружения ленты:

1. Заглубленный. Такой вариант применяется при постройке массивных сооружений. Лента опускается ниже отметки промерзания почвы. Требуется большое количество земляных работ и отсутствие водоносных горизонтов. Данная технология используется крайне редко из-за нецелесообразности установки вспомогательных опор. Если территория позволяет установить такую систему, данная конструкция выдержит любое строение.
2. Мелкозаглубленный. Такой вариант используется наиболее часто. Опора погружается на глубину 30 см при открытом цоколе 50 см. К преимуществам относится небольшое количество земляных работ. Требуется точно рассчитать уровень грунтовых вод и узнать насчет сезонных изменений.
3. Незаглубленный. Представляет собой свайно-ростверковую конструкцию. Лента находится выше нулевого значения, поэтому она не выполняет опорную функцию.

В большинстве случаев используется мелкозаглубленная методика с применением буронабивных свай.

Ее преимущества:

• небольшое количество земляных работ;
• возможность сделать все самостоятельно, без привлечения специалистов;
• легкая транспортировка, т. к. все детали схемы создаются непосредственно на территории;
• возможность обойтись без специальных устройств.

Как самостоятельно рассчитать нужное количество свай под фундамент

Число свай зависит от массы дома и его площади. При вычислениях нужно иметь в виду, что для разных типов домов рекомендовано разное межсвайное расстояние.

Если планируется возвести деревянное жилье, то нужен интервал до 3 м.

• Дома из пено- и газобетона можно ставить на сваи, стоящие на расстоянии не более 2 м друг от друга.
• Легкие заборы идут с зазором 3-3,5 м.

Более тяжелые варианты – до 3 м. с учетом сильного ветра расстояние сокращается до 2,5 метров.

Нужное число винтовых свай рассчитывается так:

нужно ознакомиться с планом фундамента или первого этажа дома;

наметить сваи в каждый угол строения;

разместить их во всех стыках стен, несущих перегородок;

между этими основными сваями надо отметить положение будущих свай с учетом рекомендованного расстояния.

Оставшееся пространство заполняется также исходя из определенного нормативами расстояния.

Там, где в доме планируется печь или камин, должно быть минимум 2 сваи.

Если в плане строения есть крыльцо или веранда, нужно расположить сваи и там, руководствуясь тем же принципом.

Подготовка и разметка участка

Строительный участок расчищается от мусора, верхний слой грунта с растительностью срезается. Если на участке имеются ямы, небольшие перепады, грунт просел, то рекомендуется сделать подсыпку с последующей утрамбовкой.

Разметка будущего фундамента нужна обязательно! Она поможет правильно расположить опоры и произвести заливку ленты.
Лучше всего выполнять разметку при помощи лазерного дальномера и строительного уровня. Места бурения будущих скважин для свай помечаются вешками. Ленты основания — тросами или веревками. Углы можно отметить досками или обрезками труб.

Для мелкозаглубленного основания роется траншея, равная по ширине монолитной ленте. Глубина траншеи должна быть на 10-20 см больше заглубления. Это необходимо для подсыпки гравийно-песчаной подушки под основание.
