Особенности устройства улучшенной конструкции бетонной отмостки здания
В нашей статье мы постараемся сделать акцент только на тех нюансах, которые либо не затрагиваются в подобных материалах, кочующих по Сети, либо рассмотрены поверхностно. Итак:
Выбор теплоизолирующих материалов (ТИМ) для утепления отмостки
- С учётом критерия «цена-качество», а также условий эксплуатации (на улице, в земле) наиболее оптимальным ТИМ для утепления отмостки являются пенополистирольные утеплители на основе вспененного пенопласта (ПСБ, и т.д.) или экструдированного пенополистирола. Последние лучше, но, дороже.
- В большинстве случаев, по крайней мере, для центрального региона России, толщины ТИМ в 50 мм для утепления отмостки будет достаточно.
- Кстати, сразу о цене вопроса. Затраты на дополнительное боковое утепление отмостки по одной стороне дома длиной 10 метров при дополнительном боковом утеплении на глубину (0,5 — 0,6) метра составят: для пенопласта ПСБ — примерно, 500 руб. на одну сторону дома, для экструдированного пенополистирола — примерно, 1500 руб.
Общие соображение по устройству отмостки для дома были следующие:
- Решено было использовать бетонные отмостки. Вариант не самый дешевый, но с учётом соотношения цена- качество, надёжности и затрат на последующую эксплуатация он показался оптимальным.
- По размерам отмостки. Ширину отмостки решено было делать равной 1 м исходя из размеров листовых ТИМ с таким расчётом, чтобы минимизировать обрезки. Кроме того, свес крыши дома достаточно большой — около 60 см по боковым сторонам дома.
- Для устройства отвода дождевой и талых вод от фундамента здания отмостки дооборудованы дренажной системой, выполненной из трубы АСБ с Ду = 100 мм. Для этого, трубы АСБ были распилены вдоль по длине.
Теперь коротко о порядке и особенности устройства отмостки.
Основные сведения
Многие придают отмостке лишь эстетическую функцию, считая конструкцию чем-то вроде тротуара, расположенного по периметру здания. С одной стороны – суждение верное. Но если полностью соблюсти технологию работ – элемент будет нести важную влагозащитную роль.
Работа начинается с удаления грунта от стены здания на расстояние от 50 до 120 см. Глубина зависит от индивидуальных условий, но в среднем эта величина составляет около 20 см. Далее дно траншеи засыпается песком и проливается водой для уплотнения песчаного слоя. Пространство допустимо заливать как бетоном, так и раствором минимальной марки М100. В случае наличия прочных скальных грунтов тело бетонного основания допустимо не армировать, так как конструкция не несет никаких внешних нагрузок. Но при подвижных пучинистых грунтах рекомендуется применение арматурной сетки с диаметром прутьев 3-8 мм для соблюдения целостности конструкции в случае перемещения грунтов.
Так же для предотвращения появления трещин необходимо устройство температурных швов на каждые 2-2,5 м. Выполняются они либо из обычного пиломатериала в виде доски, поставленной на ребро, либо из специальной демпферной ленты, шириной 1-1,5 см. При движении грунта подобные участки будут работать как отдельные конструкции, что позволит избежать разрушения.
При заполнении бетоном или раствором опалубки необходимо предусмотреть уклон для стока воды по направлению «от стены». Обычно его значение составляет 3-5 градусов.
После набора необходимой прочности бетоном нужно задуматься об устройстве слоя, предотвращающего проникновение влаги к поверхности фундамента. Без этого этапа конструкция действительно способна нести лишь эстетическое назначение.
Гидроизоляция для отмостки бетонного типа выполняется зачастую из рулонных материалов. Для обеспечения лучшей адгезии изолирующего материала к поверхности бетона, последнюю необходимо пролить или промазать битумом. Далее, одновременно нагревая битум и нижнюю поверхность рулона при помощи газовой горелки, осуществить склеивание.
Нанесение материала для гидроизоляции отмостки нужно вести с учетом того, чтобы влага не проникала на бетонную поверхность в местах стыков. Этого можно достичь, укладывая первый отрезок по краю, противоположному стене дома. Каждый последующий слой, таким образом будет выше предыдущего и, учитывая уклон, можно представить, что вода не будет скапливаться и проникать через соединения. Но в качестве дополнительной меры допустимо промазать места стыков битумом.
Процесс гидроизоляции отмостки вокруг дома не ограничивается только лишь нанесением рулонного материала на бетонную поверхность. Так или иначе, стекая от стены здания и далее по отмостке, вода попадает в грунт, а значит, при обильных осадках большое количество влаги все-таки способно проникнуть к фундаменту сооружения. Избежать этого поможет устройство дренажа, который представляет собой искусственную небольшую траншею по периметру всей отмостки, выполненную с постоянным уклоном.
Дно дренажной канавы застилается либо мягким гидроизоляционным материалом, либо укладывается пластиковой трубой, разрезанной пополам вдоль. Необходимо предусмотреть итоговую емкость для сбора влаги, которая, как правило, представляет собой углубление в грунте, выполненное на значительном расстоянии от поверхности фундамента.
Отмостка в строительстве домов
Гидроизоляция отмостки вокруг дома поможет отвести грунтовые воды и атмосферные осадки от основания, обеспечит сухость подвала. Рекомендуется произвести необходимые работы по созданию гидрозащиты в области контакта плоскости фундамента и грунта, непосредственно после возведения конструкции.
Качественная гидроизоляция отмостки предупредит намокание фундамента и стен, появление плесени, грибка. Частое попадание влаги в зону подстилающего грунта способно изменить несущую способность основы, вызвать просадку. Пучинистые грунты могут сдвигаться под воздействием притока воды и привести к разрушению строения.
Защитная роль отмостки
Гидроизоляция отмостки и цоколя обеспечит надежную защиту от намокания. Прочная водонепроницаемая конструкция в виде полосы вокруг всего здания должна быть выполнена с уклоном, который направлен от дома к грунтовой зоне.
Защитные функции отмостки нацелены:
- обеспечить отвод воды;
- предотвратить пучение и просадку грунта под строением;
- оградить от проникновения в основание дома корневых систем растений и деревьев.
Разновидности отмосток
Выбор вида отмостки определяется показателями количества атмосферных осадков
Важно также предусмотреть обустройство стоков с крыши строения, в противном случае поверхность будет подвержена прямому воздействию потоков воды. Структура защитной ленты отмостки состоит из подстилающей основы и покрытия. Существует несколько вариантов изготовления отмостки:
Существует несколько вариантов изготовления отмостки:
- простая насыпная (глина и щебень);
- насыпной вид, с дополнением гидроизоляции под отмостку;
- бетонная (заливка с армированием, или без);
- готовые плиты из железобетона.
- Рекомендуется применять растворы с влагозащитными свойствами на этапе изготовления конструкции.
- Рулонные материалы используются при показателях перепадов основания не более 2 мм.
- В регионах, подверженных обильным осадкам, целесообразно дополнить отмостку желобом для отвода воды.
- В качестве наполнителя не следует применять лом, в связи с вероятностью расширения и сужения материала под воздействием температурных перепадов.
- Глубина отмостки подбирается индивидуально, учитывая климатические условия, уровень расположения грунтовых вод, системы канализации.
- Использование профилированной мембраны может стать альтернативой выполнения бетонной отмостки. Доступно оформление поверхности любым видом финишного покрытия.
Что такое отмостка и зачем она нужна?
Отмостка представляет собой полосу, окаймляющую цоколь здания, которая, как правило, выполняется из бетона. Отмостка вокруг дома изготавливается на этапе возведения конструкции или на этапе её эксплуатации. Чаще всего отмостку облицовывают при помощи плитки, асфальта, бетона или брусчатки, изготовленной из камня. Ввиду своей невысокой стоимости и отличных показателей прочности бетон является наиболее распространённым материалом среди тех, что предназначены для выполнения отмостки.
Рассматриваемый элемент дома имеет несколько важных функций, которые правильнее будет изучить подробно:
- Декоративный элемент. В первую очередь, речь идёт о декоративной функции, то есть об украшении здания посредством монтажа отмостки вокруг него. Такое дизайнерское решение придаст завершённость внешнему виду постройки.
- Теплоизоляция. Также отмостка способна положительно влиять на теплоизоляцию основания дома, поскольку она предотвращает промерзание фундамента в холодное время года. Однако реальный вклад отмостки в теплоизоляцию настолько минимален, что её отсутствие по факту никак не скажется на состоянии дома или фундамента.
- Отведение воды от фундамента здания или дома. Защита фундамента от прямого контакта с водой, которая попадает в зону возле фундамента с кровли.
Однако, чтобы отмостка полноценно справлялась со своими задачами, необходимо соответствовать следующим требованиям:
- Ширина постройки должна превышать ширину выступа карниза приблизительно на 20 см;
- Рекомендуется выполнять отмостку с соблюдением небольшого угла наклона в направлении от здания (как правило, полутора градусов оказывается достаточно);
- Отмостка в обязательном порядке выполняется вокруг здания.
Важно: Стоит отметить, что при необходимости увеличить степень защиты фундамента от влаги (например, в местности с повышенной влажностью или обильными атмосферными осадками) ширину отмостки требуется сделать больше, чем стандартная.
Нужно ли делать гидроизоляцию отмостки?
Стоит отметить, что существует несколько видов отмостки, а выбор нужного варианта основывается, в первую очередь, на количестве атмосферных осадков, выпадающих на территории конкретной местности каждый сезон. К тому же необходимо предусмотреть характер водостоков, располагающихся на крыше строения, поскольку они способны обеспечить нежелательный регулярный контакт отмостки с водой.
Защитная лента отмостки включает в себя основание и покрытие. Сама отмостка же может изготавливаться в различных вариациях: стандартная насыпная (из глины и щебня), насыпная с монтажом гидроизоляции под конструкцию, бетонная или железобетонная в виде готовых плит. Каждый из типов имеет свои преимущества, однако не рекомендуется устанавливать несколько видов одновременно, например, насыпные с глиняными или бетонными.
Качественная гидроизоляция отмостки вокруг дома избавит его жителей от разрушения отмостки под воздействием грунтовых, талых или дождевых вод.
Важно: Отмостка — это вспомогательный элемент, который помогает отводить воду от фундамента здания или частного дома и её отсутствие никак не может быть причиной возникновения протечек в здании, так как за защиту здания от проникновения воды и влаги должна отвечать гидроизоляция фундамента и стен самого здания. Гидроизоляция отмостки никак не может повлиять на само здание или его фундамент и, соответственно, она нужна исключительно для защиты самой бетонной отмостки.

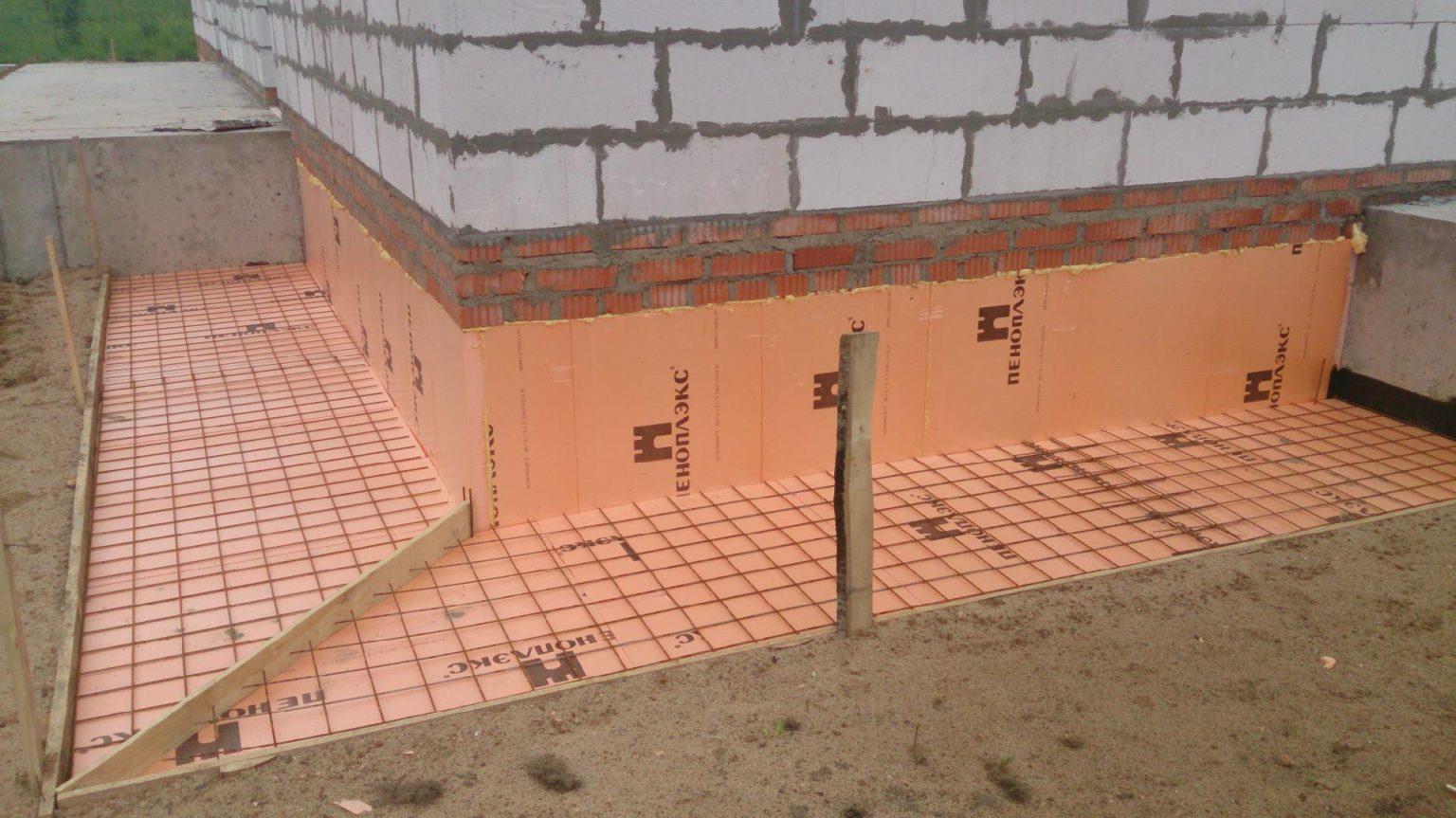

Утепленная отмостка
Устраивать утепленную отмостку имеет смысл только в доме с отоплением. В постройках сезонного проживания, в которых зимой плюсовая температура не поддерживается, в этом нет смысла. Смысл добавления слоя утеплителя двойной:
- создать дополнительную защиту от промерзания и уменьшить вероятность зимнего пучения;
- снизить затраты на отопление.
Как работает утепленная отмостка — она отодвигает зону промерзания от фундамента
Если утепленная отмостка дома закладывается еще на стадии проектирования, тогда добавляется еще один резон: при наличии этой детали при расчете глубины залегания фундамента применяются понижающие коэффициенты. То есть фундамент имеет меньшую высоту, а значит, и стоимость.
Вариант устройства утепленной бетонной отмостки с системой водоотведения продемонстрирован в видео. Все расписано нормально, не уточнили только, что делать, если слой рыхлого грунта больше 40 см, которые требуются на отмостку. В этом случае засыпать его нужно грунтом, имеющим плотность выше того, что расположен на участке. Если на участке глина, то использовать можно только ее. Если это суглинок — можно брать или глину или суглинок.
Один момент: глину укладывать не в сухом состоянии, а разведенную до состояния пасты. Технология старая, но ничего лучше пока не придумали. Ее выкладывают слоями, стараясь избегать образования воздушных карманов — в них обязательно будет застаиваться вода (или кто-то поселится).
Некоторые особенности гидроизоляции отмостки
Устройство гидроизоляции отмостки является важным критерием в обеспечении защиты фундамента здания и прилегающего участка. Особенности гидроизоляции:
Гидроизоляционные мероприятия и глубина отмостки делаются, принимая во внимание климатические условия, количество годовых осадков, уровень грунтовых вод, геологические характеристики района, в котором расположено здание, наличие водопроводных и канализационных сетей.
Гидроизоляция отмостки бывает первичной и вторичной. В первом случае бетонная стяжка изначально укладывается с учетом водоотталкивающих свойств и принятых гидроизоляционных мер. Во втором случае мероприятия по гидроизоляции являются добавочными и для этого применяется гидроизол.
Для получения качественной отмостки каждый ее слой и фундамент здания обрабатываются битумной мастикой.
На дно траншеи под отмостку укладывается гидроизоляция
Для этой цели лучше всего подойдет полипропиленовая или ПВХ-пленка. Полиэтиленовая пленка и рубероид тоже являются хорошим вариантом, хотя и уступают по характеристикам. Полотна материала укладываются внахлест и закрепляются на стенах фундамента.
Для эффективного отвода воды по периметру отмостки делается желоб.
Материалы, обладающие высокой пористостью, обрабатываются специальным составом, обладающим водоотталкивающими свойствами.
Дренажная мембрана является альтернативой бетонной отмостке. Она укладывается на грунт и засыпается слоем щебня и песка. Это позволяет сделать покрытие отмостки из любых материалов.
Во втором случае мероприятия по гидроизоляции являются добавочными и для этого применяется гидроизол.
Для получения качественной отмостки каждый ее слой и фундамент здания обрабатываются битумной мастикой.
На дно траншеи под отмостку укладывается гидроизоляция. Для этой цели лучше всего подойдет полипропиленовая или ПВХ-пленка. Полиэтиленовая пленка и рубероид тоже являются хорошим вариантом, хотя и уступают по характеристикам. Полотна материала укладываются внахлест и закрепляются на стенах фундамента.
Для эффективного отвода воды по периметру отмостки делается желоб.
Материалы, обладающие высокой пористостью, обрабатываются специальным составом, обладающим водоотталкивающими свойствами.
Дренажная мембрана является альтернативой бетонной отмостке. Она укладывается на грунт и засыпается слоем щебня и песка. Это позволяет сделать покрытие отмостки из любых материалов.
Виды гидроизоляции
При условии, что отмостка сделана с уклоном по всему периметру постройки, гидроизоляционный материал выкладывают с запасом, при этом каждый последующий отрезок перекрывает предшествующий.
При расчетах выступов следует учесть технологию: каждый слой перекрывает предыдущий на расстояние равное четырехкратному отступу между отрезками по их высоте. Если речь идет о постройке с подвальной частью, то процедуру нужно проделывать на двух высотах: первая высота находится вровень с полом подвала, а вторая отметка напротив цоколя дома, немного выше отмостки.

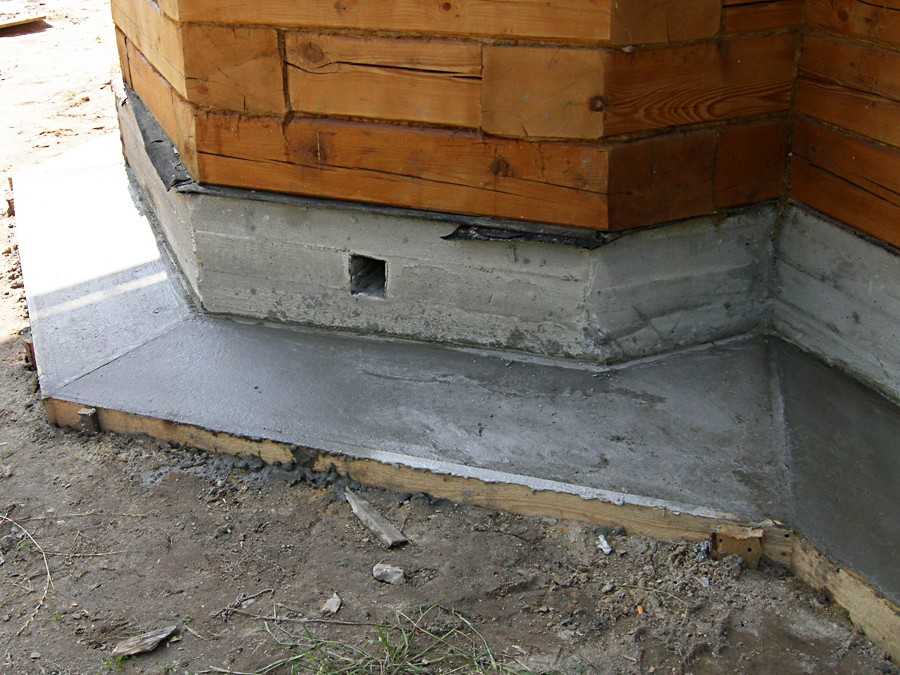

Отмостка вокруг дома: своими руками из бетона
Цементная стяжка
Иногда прибегают к способу гидроизоляции посредством цементной стяжки, конечно исходя из климатических зон региона (учитывается степень влаги в грунте, близость грунтовых вод к постройке и так далее). Зачастую в выборе смеси для стяжки отдают преимущество портландцементу, который разбавляют добавками уплотнительного характера (например, алюминат натрия). Слой такого бетона должен быть 20-25 миллиметров.
Рубероид
Заменой бетона может служить рубероид или толь, их нужно укладывать в два слоя, склеив меж собой какой-либо мастикой. Еще иногда прибегают к асфальтовой защите отмостки, тогда его слой должен насчитывать до тридцати миллиметров в толщину. При этом его укладка производится на уровне фундамента или стенок подвального помещения.
Битумные мастики
Гидроизоляция посредством окрашивания отмостки осуществляется в основном при помощи битумных мастик. Наносят их при помощи щетки на подготовленную поверхность (стенка подвала должна быть сухая и предварительно прогрунтована, а если имеются большие изъяны, в виде грубых неровностей (чаще всего это относится к бутовым кладкам и стенам), то их выравнивают раствором.
Обработка должна проходить в виде нанесения слоев мастики толщиной не больше 2-3 миллиметров. Весь процесс нужно разбить на этапы, давая каждому слою просохнуть и образовать качественную поверхность. Результат проведенных работ — монолитная, цельная мастичная поверхность без трещин какого либо характера.
Хуже, если имеются вздувшиеся участки, образовавшиеся из-за плохо подготовленной или влажной обрабатываемой поверхности. В любом случае поврежденные места очищаются от защитного слоя, высушиваются, и вновь покрываются мастикой такой же толщины с такими же интервалами по времени.
Когда же мы выбираем рубероид или толь, как материал для оклеивания гидроизоляции отмостки при горизонтальной ориентации можно воспользоваться всё той же мастикой на основе битума. Когда наклон обрабатываемой горизонтальной поверхности имеет до двадцати пяти градусов, рулонные материалы клеят определенным типом — частями, которые в высоту будут в районе 1,2-1,5 метра при их стандартной ширине.
Укладка тротуарной плитки на бетон
https://youtube.com/watch?v=2i1JgZ8qKG0
Необходимо ли утепление отмостки
В недалеком прошлом, еще каких-то 20-30 лет назад, при строительстве домов таких вопросов вообще не возникало. Фундамент могли утеплять засыпанным в пазухи керамзитом, а отмостку отдельно не утепляли вообще. Фундамент всегда закладывали ниже уровня промерзания почвы. И это была одна из немногих мер по защите фундамента от сезонных подвижек грунтов на пучинистых почвах.
Однако строительная наука и технологии не стояли на месте, вместе с ними появлялись новые материалы. В итоге в общемировой практике строительства пришли к одному выводу чтобы снизить негативное влияние сил морозного пучения на фундамент, особенно на пучинистых почвах — его надо утеплять. Это еще вдобавок позволяет уменьшить глубину залегания подошвы фундамента в грунте, что ощутимо снижает расходы на него. А если утепляется сам фундамент, то отмостка в обязательном порядке тоже.
Если дом имеет отапливаемый цокольный этаж, то утепление фундамента и отмостки обязательно. Это во-первых, снизит теплопотери, а во-вторых, будет препятствовать промерзанию почвы, что снизит силы пучения. В правильно рассчитанном фундаменте и его утепления можно избежать промерзания почвы.
Если дом имеет мелкозаглубленный фундамент, то утепление и фундамента, и отмостки обязательно. Набирающие сейчас популярность мелкозаглубленные плитные фундаменты типа УШП (утепленная шведская плита) обязательно утепляются со всех сторон, в том числе и снизу.
Утепление отмостки еще имеет смысл для того, чтобы талая вода, попавшая в щебеночный и песчаный слои подложки, не замерзала при понижении температуры, а спокойно уходила в дренажные трубы.
Утепление отмостки не нужно делать только в двух случаях:
- Когда дом сооружается на свайном фундаменте. Но тогда, в принципе, и отмостки никакой не надо.
- Когда дом имеет губокозаглубленный неутепленный фундамент и не имеет цокольного этажа. В этом случае утепление отмостки – это просто бессмысленное закапывание утеплителя в землю.
В качестве утеплителя предлагаются совершенно разные материалы, но лучшим по соотношению цены и качества является экструдированный (эструзионный) пенополистирол — ЭППС. Преимущества:
- Низкая теплопроводность. Данный показатель варьируется в пределах 0,029—0,032 Вт/(м*К°).
- Высокая механическая прочность. Прочность на сжатие при деформации не более 10% его составляет не менее 0,25-0,5 Н/мм². Это достаточно много. На этом утеплителе возводят фундаменты домов.
- Низкая плотность. Один метр кубический этого материала имеет массу от 38 до 45 кг.
- Низкое водопоглощение (не более 0,2—0,4%) и паропроницаемость (0,013 Мг/(м*ч*Па)), что очень полезно при расположении в грунте.
- ЭППС очень легко обрабатывается и монтируется. Требуется минимальный набор инструментов.
- Материал долговечен. Срок его службы в грунте не менее 30—50 лет.
- В нормальных условиях эксплуатации утеплитель не выделяет никаких вредных веществ, не наносит вред ни живым существам, ни природе.
Разновидности отмосток
Выбор варианта отмостки зависит от количества выпадающих осадков. Возможно ее изготовление несколькими способами:
- простая насыпная из глины и щебня;
- насыпная с гидроизоляцией под ней;
- бетонная армированная и неармированная;
- сборная из железобетонных плит.
Такой вариант подходит для районов с небольшими показателями среднегодовых осадков. Ходить по такой конструкции не рекомендуется. Она является самой недолговечной, поскольку со временем слой глины может размываться при намокании. Дополнительная гидроизоляция для насыпной отмостки сделает ее более надежной и подходящей для домов с подвальными помещениями. Рулонный материал стелется на утрамбованный глиняный слой, прикрывая фундамент. Сверху делается насыпь из щебня или гальки. Для создания плотной насыпной гидроизолированной отмостки можно создать такой пирог:
- глина;
- гидрозоляция;
- песок крупной фракции слоем 5 см;
- геотекстиль;
- слой гравия – 10 см;
- геотекстиль;
- слой щебня – 10 см.
Для такой усложненной конструкции рекомендуется использовать качественные и долговечные гидроизоляционные материалы – ПВХ или полипропиленовую пленку. Устройство бетонной отмостки имеет такой алгоритм действий:
- Выкапывается траншея глубиной 30-40 см. Для определения ширины траншеи учитывается свес кровли, но она должна быть не менее 80 см.
- Обработка траншеи специальными растворами, предотвращающими рост сорняков, которые способны разрушить покрытие.
- Укладка и трамбовка песчаного слоя толщиной 10 см.
- Укладка и трамбовка щебеночного слоя.
- Сборка опалубки.
- Монтаж арматуры (при необходимости).
- Заливка бетонного раствора.
После заливки бетона можно присыпать конструкцию просеянным цементом и аккуратно загладить мастерком. Так верхний слой станет прочнее. Бетонные плиты для отмостки можно купить готовые или изготовить их своими руками. Для этого делается опалубка желаемых размеров плит и высотой 3-5 см. Лучше сделать сразу несколько одинаковых опалубок для ускорения процесса работы.
Характеристики и состав отмостки
Полоса, обеспечивающая защиту основания от грунтовых вод, строится в финале облицовки стен либо цоколя.
Конструктивным образом такой компонент состоит из двух пластов:
Старую отмостку лучше использовать как подложку под новую, это как раз и позволит поднять ее на высоту от 900 мм до 1200 мм.
- Подстилающий. Представляет собой достаточно ровный, уплотненный фундамент. Основная защитная функция отмостки выполняется при помощи гидроизоляционного глиняного слоя. Более того, для создания подстилающего пласта применяют песок, мелкий щебень, гарцовку. Стоимость и выбор материалов в основном зависят от используемого покрытия. Стандартная толщина подстилающего пласта составляет 20 см.
- Покрытие. Являет из себя водонепронецаемый пласт в толщину 5-10 см. Выбор материалов для конструкции покрытия может быть совершенно любым: бетон, асфальт, мелкий булыжник, тротуарные плиты. Помимо этого, для обустройства покрытия применяется смесь щебня либо песка с раствором глины.
Для выполнения гидроизоляции отмостки пользователь должен запастись следующими инструментами:
- щетка со стальным ворсом из проволоки (для ручной механической обработки);
- зубило;
- безмен;
- кисть на основе синтетического ворса;
- мерная емкость для воды;
- таз (ведро) объемом 5-7 литров из мягкого пластика;
- молоток;
- кельма;
- терка;
- совок;
- долото для отбойного молотка;
- алмазный диск по железобетону;
- стальной шпатель
Общие характеристики гидроизоляции отмостки дома
Отмостка профилированной ПВП мембраной.
- Создавая отмостку, следует выбирать растворы, созданные на основе специальных гидроизолирующих цементов.
- По периметру отмостки дома необходимо провести канавку, которая бы обеспечивала отвод воды.
- Перед заполнением канавы для отмостки ее следует заблаговременно застелить (в этом поможет гидроизоляционная пленка). Не стоит забывать и о том, что должен обязательно присутствовать нахлест на стены основания.
- Материалы, которые имеют пористую структуру, следует обработать специальным водоотталкивающим средством (к примеру, искусственным камнем).
- Монтируя отмостку, желательно создать и дренажные профилированные мембраны, представляющие собой альтернативный способ бетонной отмостки. В таком случае мембрана будет расположена на грунте и засыпана щебнем с песком. После этого конструкция отмостки может состоять практически из любого покрытия, зависимо от желаний хозяина дома.
