Как устроен, как возводится и сколько стоит свайно-набивной фундамент?

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

• по углам дома;
• вдоль несущих стен с выбранным шагом;
• под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.09%

Дом из кирпича 16.98%

Бревенчатый дом 12.54%

Дом из газобетонных блоков 23.52%

Дом по канадской технологии 9.99%

Дом из оцилиндрованного бревна 3.09%

Монолитный дом 3.89%

Дом из пеноблоков 4.48%

Дом из сип-панелей 3.42%
Проголосовало: 4265

Основные преимущества

Основным достоинством буроинъекционных опорных столбов считается абсолютное отсутствие вибрации при выполнении строительных работ.

Помимо этого, к достоинствам можно отнести:

• увеличение прочностных характеристик основания и непосредственно конструкции дома;
• снижение сроков строительства, так как установка буроинъекционных опор максимально автоматизирована и не нуждается в малоквалифицированных подсобных рабочих;
• способность произвести монтаж в стесненных условиях;
• снижение материальных затрат является следствием сокращения времени строительства;
• возможность выполнения установки без смещения слоев грунта;
• огромный спектр использования — несущие конструкции домов, стенки котлованов, сооружение основания;
• с помощью буроинъекционной технологии можно возводить здания на участках в которых использование традиционных свай невозможно из-за опасности нарушения целостности рядом находящихся домов;
• можно производить работы в зимнее время.

Достоинства и недостатки свайных фундаментов

Говоря о потенциале этих опорных сооружений глубокого заложения, следует прежде всего отметить их высокую пригодность для строительства зданий на слабых и проблемных грунтах, нужно лишь правильно выбрать разновидность, чтобы степень надёжности конструкции в конкретных условиях была максимальной.

Кроме этого «плюса», свайные фундаменты обладают целым рядом и других немаловажных общих достоинств:

• Сравнительно низкие временнЫе затраты на возведение.
  Обусловлены простотой исполнения (при наличии необходимого оборудования), не сравнимы со сроками строительства опорных конструкций плитного, ленточного типа.
• Малые объёмы земляных и бетонных работ.
  Нулевой цикл при строительстве частного дома ограничен планировкой площадки застройки, в рытье котлована чаще всего нет необходимости.
• Возможность самостоятельного сооружения некоторых вариантов конструкции.
• Экономичность – следствие двух предыдущих пунктов, касается малоэтажного частного домостроения.
• Малая осадка от эксплуатационных нагрузок, или отсутствие её как таковой. Правильность расчётов и отсутствие нарушений технологии подразумевается по умолчанию.
• Наличие разновидностей, возможных к возведению в любое время года.
• Долговечность.
  Зависит от материала изготовления свай, составляет 50-100 лет.

Есть у свайных фундаментов и недостатки – как общие для вида, так и индивидуальные для разновидностей:

• Невозможность возведения в скалистой местности.
• Стоимость проектно-изыскательских работ достаточно высока.
  Анализ грунта, компоновка свай, расчёты глубины их заложения для обеспечения требуемой несущей способности должны быть безошибочны и максимально точны.
• Использование металлических свай требует устройства антикоррозионной защиты опор, стойкой к механическим повреждениям.
• Работа сваебойной техники (копёр, вибропогружатель) может представлять опасность для целости близлежащих строений.
• Монтаж стержневых опор часто требует привлечения подъёмной техники (автокран) – это усложняет процесс и увеличивает затраты.
• Использование готовых свай, изготовленных кустарными способами и потому сравнительно дешёвых, не гарантирует их соответствия требованиям СНиП 2.02.03-85 «Свайные фундаменты».

Профессионалы предостерегают от возведения опорных конструкций свайного типа в обход положений СНиП. Возможно, выбранный подход и обеспечит соответствие фундамента большинству обязательных требований, но пренебрежение даже второстепенным, на первый взгляд, пунктом может обернуться проблемами с безопасностью эксплуатации строения.

Принцип технологии

Для буроинъекционных опор в земле делаются скважины диаметром до 40 см. При достижении необходимой глубины они наполняются водоцементным или цементно-песчаным составом, подающимися внутрь под большим давлением с помощью полого шнека. За счет подачи раствора под давлением его можно заливать и в горизонтально, и в вертикально сделанные скважины. Затем в еще не застывший бетон устанавливается армированное каркасное основание.

Требования к армированию и бетонированию

С учетом действующего СНиП существуют определенные требования к бетонированию и использованию армирования в буроинъекционных сваях. Технология установки:

1. Сечение устанавливаемого каркаса должно быть всегда меньше на 14 см, в отличие от диаметра пробуренной полости. Это позволяет избежать заклинивания каркаса в скважине.
2. Для армирования применяются пространственные каркасы, у которых продольные пояса находятся на одинаковом расстоянии по отношению друг к другу. Минимальное число продольных прутьев — 6 штук, класс арматуры — А3 (сечение — не менее 18 мм).
3. К армирующим каркасам предъявлены высокие требования относительно жесткости. Крепление элементов производится с помощью сварки, арматура должна быть дополнительно усилена стальными кольцами, находящимися с внешней части каркаса с дистанцией 2 м. Устанавливаются кольца с шириной 5−10 см, толщиной — 8−10 мм.
4. Наибольшая длина арматуры — 11,7 м. Если требуется установка каркаса в скважину большего размера, то отдельные части свариваются друг с другом на стройплощадке.
5. Для устройства буроинъекционных свай используется бетон М300 с классом сжатия не менее В22,5.

Также требуется заливка защитного бетонного слоя вокруг каркаса слоем не менее 7 см. Равномерное расположение арматуры в скважине достигается благодаря креплению фиксаторов на металлических кольцах жесткости.

Условия монтажа

Также существуют требования и к непосредственно процессу монтажа БИС. С учетом СНиП должны быть соблюдены следующие условия:

1. Во время постоянных работ можно бурить близлежащие скважины с шагом, который не превышает 3 диаметра уже находящейся сваи. Если дистанция меньше допустимой, разрабатывать новую опору можно только по истечении суток после заливки бетоном предыдущей опоры.
2. Процесс заливки бетоном производится при постоянных поступательно-возвратных передвижениях шнека.
3. Обязательное сохранение постоянного давления подачи бетонного раствора при наполнении полости, при его снижении требуется уменьшить время извлечения шнековой колонны.
4. После окончания процесса заливки бетоном МБУ должна отъехать от скважины. Грунт, который был выработан во время установки опоры, убирается с помощью экскаватора.
5. После очистки территории в устье скважины устанавливается кондуктор и выполняется заливка бетоном надземной части опорного столба.
6. Армирование сваи производится тут же по окончании наполнения полости бетоном и очищения устья скважины.

Способы устройства буронабивных свай

В зависимости от прочностных и несущих показателей грунта применяются разные типы обустройства буронабивных свай

В зависимости от прочностных и несущих показателей грунта применяются следующие типы обустройства буронабивных свай:

1. Сухой, при котором не применяется дополнительного крепления стенок скважины;
2. С применением глинистого раствора для укрепления и минимизации обрушения стенок скважин;
3. Крепление обсадной трубой.

Разберем все варианты подробнее:

1. Сухой способ показан для устройства скважин в грунтах высокой устойчивости: присадочных, глинистых полутвердой, тугопластичной консистенции, которые могут держать стандартные параметры диаметра стенок свай. Скважина пробуривается на нужную глубину, после завершения работ по бурению, при необходимости скважину армируют каркасом и затем проводят процесс заливки бетона. Бетонирование происходит методом вертикального перемещения трубы (стандартным). Сухой способ применяется для изготовления буронабивных свай диаметра 400-1200 мм длиной до 30 метров.

1. Песчано-глинистые или глинистые растворы применяются для укрепления стенок скважины. При этом соблюдается не только повышение прочности грунта, но и предотвращение размывания свай подземными водами. Скважины бурят обычным способом, а раствор подается по мере бурения под давлением. Смесь поднимается вверх стенок, выдавливая из отверстия разрушенные грунты. Для обеспечения нормируемого расхода смеси, обустраивается отстойник с фильтрами, где происходит осаждение грунта и состав подается снова в скважину. Излишки глинистого раствора поднимаются вверх в процессе бетонирования формы.

1. Третий вариант обустройства основания подразумевает применение обсадных труб. Данная технологическая тонкость позволяет создавать прочный и надежный фундамент на грунтах любой несущей способности. Обсадные трубы могут быть оставлены в скважине или вынуты в процессе заливания бетона. Бурение производится вращательно-ударным способом. После зачистки шурфа подается раствор бетона, формируется свая посредством вертикально перемещаемой трубы.

Необходимо помнить, что вне зависимости от типа свай, процесс бетонирования непрерывный

Необходимо помнить, что вне зависимости от типа свай, процесс бетонирования непрерывный! Но если сваи располагаются с шагом меньше 1,5 метров, то их бетонируют через одну, чтобы не нанести повреждения уже готовой свае, когда придется трамбовать смесь в соседнем шурфе. Пропущенные элементы бетонируют только после того, как ранее подготовленные сваи уже набрали достаточную прочность.

Буронабивные сваи имеют как плюсы, так и минусы, сдерживающие широту применения конструкций. К последним относятся такие факторы, как:

• Сниженная удельная несущая способность, по сравнению, например, с ленточным фундаментом;
• Высокая трудоемкость работ, например, в сравнении с винтовыми сваями;
• Обязательность закрепления свайных скважин в слабых грунтах;
• Сложности процесса бетонирования в почвах с повышенным водонасыщением;
• Невозможность контроля качества готовых свай.

Обустройство буронабивных свай показано в теплое время года, когда грунт достаточно прогрет – это требуется для схватывания бетонной смеси. Однако, если температурный режим низкий, применяется подогрев. Это технология, применяемая именно для строительства фундамента зимой и обеспечения должной крепости несущей основы. Бетон в сваях буронабивного типа греется посредством трубы, закладываемой в тело сваи. Технологически иногда допускается прогрев посредством электрических приборов, но это дорого. Обязательность применения прогрева показана правилами СНиП, при этом снижается опасность деформации конструкций из-за морозного пучения. Чтобы максимально минимизировать такие риски, лучше всего отлить сверху фундамента на буронабивных сваях монолитную плиту и обустроить ростверк выше уровня земли.

Недостатки при обустройстве

Использование буроинъекционной технологии имеет и определенные недостатки. Так, во время обустройства этих свай, в отличие от набивных и буронабивных опор, нет искусственного уплотнения почвы. То есть их несущая возможность находится на уровне природного состояния.

Использование буроинъекционных опор зачастую является невозможным из-за угрозы выдавливания бетонного состава из почвы грунтовыми водами до его полного засыхания. Этот процесс может произойти при сооружении оснований в песчаных обводненных почвах с высоким коэффициентом фильтрации, а также активным передвижением подземных вод.

Некоторые сомнения относительно качества уже изготовленных фундаментов может вызывать и технология их обустройства. Нередко появляются сложности во время погружения арматурного каркаса в бетон, который при низком давлении опускается на глубину не больше 75−85% длины опоры. Последующее погружение армирования, которое происходит под повышенным давлением, приводит к нарушению целостности арматуры, ее выпиранию из стен опоры. То есть нижний участок сваи находится почти без армирования.

Формирование стоимости

Чаще всего во время устройства буронабивных свай производится целый комплекс строительных работ: разметка свайного поля, бурение скважин, сварка арматурных каркасов, установка армирования в полости, заливка бетонного раствора в скважины с использованием глубинного вибратора. То есть общая стоимость буроинъекционных свай состоит из следующих частей:

1. Стоимость работ по бурению скважин (глубина бурения).
2. Цена водо-песчаного или песчано-цементного состава (объем требуемого раствора).
3. Стоимость арматуры и сборка армированного каркаса.
4. Амортизация специальной техники, которая используется на стройплощадке.
5. Доплата, если рабочий процесс осложняется с учетом особенностей местности (тип и сложность рельефа).

Правильно рассчитанный и грамотно установленный фундамент на буроинъекционных сваях подойдет для сооружения любых конструкций на неустойчивых грунтах. В отличие от ленточного основания, фундамент на сваях стоит гораздо дешевле. Установку буроинъекционных свай стоит доверять лишь опытным строителям. Только так получится сделать действительно прочную основу здания.

Свайно-винтовой фундамент для строительства

Компоновочные решения свайных фундаментов

Сваи в фундаментах могут компоноваться следующими способами:

1. Одиночные опоры.
   Возводятся в качестве фундаментных оснований под колонны, столбы узкобазовых одностоечных ЛЭП и схожие по геометрии конструкции. Сооружаются на слабых и нестабильных грунтах, на значительные нагрузки не рассчитаны.
2. Свайная лента(ы).
   Один или несколько рядов свай. Используются как элементы свайно-ленточных фундаментов – опорные основания для стен. В рядах поверх опор выполняется ж/б-ростверк или балочная обвязка.
3. Свайный куст(ы).
   Несколько смонтированных недалеко друг от друга свай, связанных поверху ростверком или обвязкой из балок. Расстояние между соседними опорами в кусте выполняют не меньше трёх диаметров их сечения.Несущая способность такой конструкции выше, чем у одиночных опор, поэтому применяются они как фундаменты под массивные колонны, многостоечные мачты ЛЭП, сооружения башенного типа.
4. Свайное поле.
   Сооружается в качестве фундамента под многоэтажные здания и сооружения, конструктивно рассчитана на передачу грунту значительных нагрузок.Отличие свайного поля от других способов компоновки — расположение опор на площади под всем зданием и наличие общего железобетонного плитного ростверка, повторяющего в плане контур здания.

Если отбросить одиночное расположение свай – не актуальное для строительства дома, то свайные фундаменты в чистом виде используется не часто, в основном при строительстве домов из бруса или оцилиндрованных брёвен.

Ограничение применения обусловлено тем, что базовая конструкция не обеспечивает достаточно равномерного распределения нагрузок от здания на сваи. Нейтрализовать этот недостаток, а также ряд других «минусов» свайного фундамента позволяет использование его усовершенствованных разновидностей, например, свайно-ростверкового варианта, в котором все опоры поверху связаны между собой ж/б-лентой (ростверком). Такие опорные конструкции применяют при возведении кирпичных и блочных домов.

Сфера использования

Чаще всего буроинъекционные столбы применяются в случае, если невозможно установить забивные сваи. Но это не единственная область их использования. Строители также могут воспользоваться этой технологией если:

• необходима закладка фундамента на нестабильных грунтах;
• требуется укрепление основной конструкции, когда необходимо превысить расчетные нагрузки — утяжелить поверхность фасада облицовкой, соорудить мансарду, установить надстройку;
• необходимо сохранить естественный ландшафт от разрушений при строительстве;
• исправить крен здания из-за неравномерной усадки уже сооруженной коробки конструкции.

Основное отличие буроинъекционных свай от буронабивных опорных столбов заключается в способе подачи инъекционного бетонного раствора в забой.

С учетом качественного состава почвы и близости прохождения подземных вод, технология постоянно усовершенствуется.

Так, сегодня существуют следующие способы:

1. Буроинъекционные опорные столбы с обсадкой отверстия монтируются в зонах с ослабленным грунтом, где часто происходит его пучение в зимний сезон. Обсадка выполняется с помощью металлических гильз, устанавливающихся в скважины. После заливают бетонный раствор.
2. БИС без дополнительной обсадки используется на стабильной почве с небольшим количеством подземных вод. Максимальный диаметр этих опор — 18 см. Пробуренную скважину армируют и заполняют бетоном зразу после достижения требуемой глубины.
3. Опоры с навивкой характеризуются особой технологией устройства. Скважины для них делаются с помощью специального наконечника в виде винта. Вместе с бурением производят армирование.

Спецтехника для установки свай

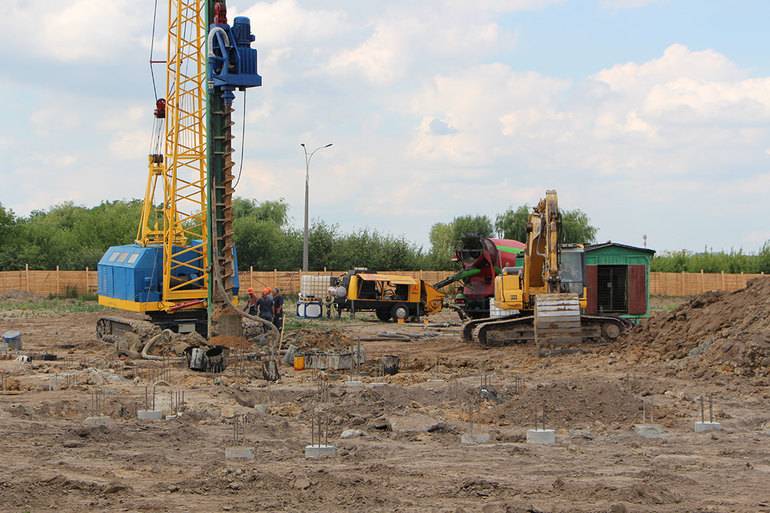

Для организации буроинъекционных опор используют мобильные буровые установки (МБУ). При сооружении фундаментов чаще всего используют колесные МБУ.

Буровое оборудование МБУ находится на основной платформе, которая крепится к транспортному шасси на шарнирных соединений. С учетом вида платформы спецтехника бывает поворотной и фиксированной. Для бурения каждой следующей скважины МБУ с фиксированным механизмом необходимо изменять положение, при этом наличие поворотной техники позволяет машине бурить одновременно несколько скважин с учетом их расположения.

Основная рабочая часть МБУ — буровая колонна, состоящая из вертлюга, бура шнекового типа, подъемных цилиндров, вращателя и металлической мачты, по которой передвигается шнек.

Острие бура комплектуется заглушкой, предотвращающей заполнение скважины землей во время разработки полости. При окончании бурения, когда производится заливка бетоном, подаваемый по скважине раствор выдавливает из своего штатного места заглушку.

Нагнетание состава в шнек происходит за счет бетононасоса. МБУ подсоединяется к буровой колонне с помощью вертлюга, куда подключаются подающие шланги. Допустимое давление подачи бетонного раствора — 10 мПа.
