Монолитный фундамент для частного дома своими руками

Сходства и отличия с другими типами фундаментов

Выбор основания для дома – ответственный шаг, поскольку от этого зависит долговечность постройки и комфорт его обитателей. Поэтому перед принятием решения стоит сравнить преимущества и недостатки различных видов и типов железобетонных фундаментов.

Монолитный фундамент – плита.

К аргументам за обустройство монолитного основания можно отнести:

1. Универсальность. Допускается его возведение практически на любых типах грунтов: болотистых, торфяных, песчаных, почвах, склонных к сезонному пучению, а также на участках с небольшой глубиной залегания подземных вод.
2. Очень высокая несущая способность. Монолитные фундаменты могут выдерживать намного большие нагрузки, чем ленточные или построенные по сборно-монолитной технологии. На таком основании разрешено строительство зданий любой этажности из материалов, обладающих большим удельным весом: кирпича, газосиликата, бетона.
3. Максимальная долговечность по сравнению с железобетонными ленточными или блочными конструкциями вследствие цельности конструкции.
4. Возведение в рекордно краткие сроки благодаря минимальным объемам земляных работ: железобетонная плита обычно закладывается на небольшую глубину.

Также монолитный железобетонный фундамент по сравнению с ленточным или блочным более подвержен сезонным смещениям почвы, обусловленным ее расширением или сужением. Это означает, что в условиях сурового климата и резких перепадов температур монолит может начать разрушаться намного быстрее.

Особенности и виды плитного фундамента

Но для прихотливых грунтов фундамент-плита подходит как никакой другой. Возводить такой базис рекомендуется при таких почвах на участке:

• Переувлаженный грунт с высоким уровнем УГВ;
• Зыбучие и подвижные земли (плавуны);
• Глинистый или торфяной грунт;
• Пески средней пучнистости;
• Насыпной грунт и пр.

В этих случаях монолитная плита будет равномерно распределять нагрузку всего здания на каждый см2 своей площади и тем самым нивелировать давление пучнистых грунтов на стенки и дно фундамента. Благодаря своей конструкции плитное основание будто лавирует в подвижных почвах, не позволяя грунту оказывать разрушающее воздействие на стенки дома. Именно поэтому монолитную плиту еще называют плавающим фундаментом.

Плитный фундамент бывает трех видов:

• Незаглубленное основание . Этот тип базиса льется непосредственно на грунт без подготовки котлована. Здесь достаточно снять верхний слой дёрна на глубину 5 см. Такой фундамент чаще всего используется под хозяйственные постройки из лёгких строительных материалов.
• Среднезаглубленный базис . Самый часто используемый вариант устройства основания. Фундамент в этом случае заливают на толщину 30-50 см с обязательным утеплением и гидроизоляцией подушки.
• Заглубленная плита . Применяется в случае возведения многоэтажных домов или зданий тяжелого промышленного назначения. Толщина такого базиса может превышать 1,5 метра и обязательно опускается ниже уровня промерзания грунта на стройплощадке.

Монтаж монолитного фундамента: пошаговая инструкция

Технология строительства любого фундамента предусматривает подготовительный этап:

• проводятся изыскательские работы, разрабатывается проект;
• для строительства монолитного фундамента необходимо подготовить участок.

Когда определен характер грунта, установлены уровни промерзания и залегания грунтовых вод, можно приступать к расчистке участка. Необходимо подготовить проезд для спецтехники, при создании монолитного фундамента своими руками подготовку котлована лучше механизировать.

Разметка

Периметр будущего фундамента намечают с помощью колышков и шнурки (веревку выбирают эластичную, не впитывающую воду). Контур намечают по углам. Перпендикулярность проверяется строительным угольником.

Необходимо правильно произвести разметку будущего фундамента

Обустройство котлована

Перед рытьем котлована полностью удаляется плодородный слой, в грунте не должно быть растительных остатков. Глубина выемки грунта определяется с учетом толщины песчаной подушки и монолитного слоя бетона, он должен быть выше уровня земли не менее 10 см. Фундамент для частного дома с цокольным этажом делается ниже уровня земли, глубина котлована соответствует проектной.

Дно и стенки уплотняют, выравнивают по уровню, затем устилают геотекстилем. Листы укладывают внахлест, чтобы обеспечить изоляцию песчаной подушки от почвы. Стыки рекомендуют проклеивать влагостойкой лентой, чтобы материал не расползался под весом песчано-гравийной смеси.

Геотекстиль необходим для гидроизоляции подушки от почвы

Формирование песчаной подушки

Песок или песчано-гравийная смесь засыпается в несколько этапов, каждый слой заполняет весь котлован, увлажняется, трамбуется для уменьшения количества пустот. Чтобы бетон не намокал, поверх песка укладывают слой полимера. Влагостойкая мембрана снижает риск растрескивания, бетонный монолит сохранит прочность. Мембранная пленка укладывается внахлест так, чтобы по порам вода уходила наружу. Мембраной укрывают с нахлестом на конструкцию опалубки.

Дренаж

Прежде, чем залить монолитный фундамент, стоит подумать об отведении дождевых и талых стоков. Параллельно с обустройством песчаной подушки делается дренажная система. С отступом от периметра по всей длине роется траншея глубиной до 80 см, делается песчаная или гравийная подушка высотой 10–20 см в зависимости от влажности почвы на участке, укладывается геотекстиль, затем перфорированные трубы. Необходимо предусмотреть наклон для стока воды. Дренажный канал монтируют в единую систему, предусматривают ливневку или открытый слив стоков. Сверху на трубу укладывают щебень, затем слой дерновой земли.

Дренаж необходим для отведения дождевой и талой воды

Возведение опалубки

Для заливки бетона необходима опалубка. Конструкцию делают из необрезных досок или фанеры (если планируется съемная опалубка). Конструкцию усиливают с внешней стороны раскосами, чтобы дерево выдержало натиск бетона.

Опалубка должна выдержать вес бетона

Формирование железобетона

Бетонный слой необходимо армировать. Сначала делают цементную стяжку, затем приступают к гидроизоляции и утеплению основания со всех сторон. При утеплении листы пенополистрола укладываются в два слоя со смещением на стыках. Следующая операция – создание армирующего каркаса. Капитальный фундамент для дома усиливают готовой сварной сеткой или прутьями, связывая их вязальной проволокой. Когда каркас готов, приступают к прокладке коммуникаций. После этого производится заливка бетона.

Армирующий каркас делается для прочности конструкции

Разновидности фундаментной плиты и применение фундамента

Цельная фундаментная основа выполняется в виде армированной бетонной плиты. База выполняет функцию цокольной основы, что уменьшает объем расходов на постройку чернового пола.

Строительство фундамента осуществляется различными методами:

монолитным. Начальные этапы – сооружение опалубки и гидроизоляция основы. Затем укладывается слой теплоизоляции, выполняется армирование фундаментной базы и производится бетонирование. После заливки бетоном плита набирает эксплуатационную прочность на протяжении месяца, дальше можно возводить стены и потолок, делать пол. Электроприборы и коммуникации в готовой коробке устанавливаются после обустройства крыши.

Сооружение цельной плиты не требует применения грузоподъемных устройств. Технология позволяет выполнить плиту любой толщины. Достоинство – повышенная прочность, недостаток — увеличенная потребность в бетоне и стальной арматуре;

сборным. Составной фундамент собирается из железобетонных панелей или блоков ФБС, изготовленных на промышленных предприятиях. Они монтируются с помощью грузоподъемного оборудования на подготовленную основу из песка и щебня. Зазоры заливаются раствором бетона для обеспечения герметичности конструкции.

Слабые стороны составной конструкции – возможность выполнения работ только с использованием грузоподъемных устройств, применение стандартной продукции с определенными габаритными размерами, а также невозможность изготовления утолщенного основания.

Плита из армированного бетона позволяет возводить здания высотой до 10 метров из различного материала:

• кирпича;
• камня;
• бетона;
• блоков;
• древесины;
• каркасных щитов.

Монолитная конструкция обеспечивает устойчивость различных построек:

• дачных строений;
• современных коттеджей;
• частных домов;
• построек хозяйственного назначения;
• промышленных объектов.

Заливка плиты фундамента

Для бетонирования фундамента необходимо использовать бетон наивысшего качества. Как говорилось в начале: экономить здесь не следует. Может выйти боком. Обычно используют либо бетон B15, известный еще под маркой М200, но лучше использовать высокопрочный бетон класса B 22.5, известный как М300 и выше. Он гарантированно обеспечит надежность и долговечность всей конструкции.

Заливка фундамента происходит несколькими способами. Все зависит от доступности площадки для строительного миксера, в простонародье «бетономешалки».

Самый простой способ подачи бетона — это заливать напрямую из бетономешалки через лоток либо через специальный рукав прямо в опалубку.

Это в том случае, если есть возможность близко подъехать к строительной площадке. Если такой возможности нет, то бетон подают по длинному желобу из досок, проталкивая лопатой, через каждый метр, пока смесь не достигнет опалубки.

После выгрузки бетон необходимо утрамбовать, чтобы он равномерно заполнил все полости. Для этого используют вибратор, погружая его в бетон через каждый метр. В принципе, при отсутствии вибратора, уплотнять бетон можно и лопатой.

Далее плиту выравнивают. Уровень выставляют специальными маячками еще на этапе укладки арматуры. Если верхним краем является край опалубки, то процесс упрощается. В противном случае можно использовать натянутую веревку или куски арматуры. Для выравнивания используют длинный отрезок доски либо алюминиевую линейку, начиная от одного края и плавно ведя к противоположному концу по маякам.

После заливки, уплотнения и выравнивания бетону нужно созреть. При этом необходимо соблюсти некоторые правила:

• бетон не должен высохнуть. В первые дни его необходимо смачивать водой. Также это необходимо делать в летнюю жару;
• бетон не должен замерзнуть. Если работы проходят в зимнее время, плиту необходимо прогревать либо из тепловой пушки, либо погруженными в бетон электрическими тэнами. При температуре выше +5° достаточно будет накрыть его пленкой или рубероидом;
• бетон не должен подвергаться атмосферным осадкам в период схватывания.

Уже через несколько дней опалубку можно будет снять. Строить можно начинать после того, как бетон приобретет хотя бы 70% своих свойств. Это происходит после трех недель созревания. При покупке бетона необходимо серьезно подойти к выбору поставщика. Существует риск, что вместо заказанной и оплаченной вами марки бетона, вам привезут более низкую, а значит, более дешевую марку. Отличить это непрофессионалу практически невозможно.

Не рекомендуется связываться с посредниками. Лучше всего заказывать бетон на больших заводах ЖБИ, которые поставляют бетон для строительства монолитных многоэтажек. В этом случае риск нарваться на недобросовестного поставщика значительно ниже или вообще отсутствует. Цены там могут быть чуть выше средних, но зато у вас будут какие-то гарантии качества.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Плюсы и минусы фундаментной плиты

Недостатки монолитной конструкции основания сооружения являются продолжениями преимуществ и особенностей ее устройства.

Преимущества

• практически не требуется проводить подготовительные работы, что значительно уменьшает сроки строительства сооружения;
• устройство надежного основания здания не требует особой квалификации от рабочих и специальных инструментов и техники;
• на массивное однородное основание здания не влияют сезонные температурные колебания в грунте;
• максимально возможная прочность и долговечность мономорфной конструкции, которую неимоверно сложно подвергнуть деформации, так как она не имеет сочленений;
• можно сэкономить на устройстве пола в сооружении, потому что сама плита является полом.

Посмотрите про все преимущества плиты на видео:

Недостатки

• расходы на материалы и сооружение монолитного фундамента из железобетона составляет около четверти от всех расходов на строительство здания;
• возведение дома со сплошной конструкцией его основания требует четкого предварительного планирования, расчета и проектирования всех проводимых по строительству работ;
• невозможность массивную и сплошную конструкцию плиты закладывать в тех местностях, которые имеют уклоны.

Порядок работ

Первый этап – подготовка площадки

Очень важное отличие от традиционного процесса закладки здания: ещё до начала работы с фундаментом к будущему дому должны быть подведены все коммуникации (водопровод, водоотвод, электричество)

Перед закладкой подушки необходимо удалить 30–40 сантиметров верхнего слоя грунта. Если в местности, где идёт строительство, существует риск морозного пучения или поднятия грунтовых вод, по периметру будущего дома следует проложить дренаж. Далее следует уложить слой песчано-гравийной подушки из щебня и крупного песка. Комбинируя эти материалы, нужно помнить, что их слои необходимо разделять геотекстилем, и при этом нижний слой должен состоять из материала более крупной фракции (гравия). Отсутствие песка в нижнем слое подушки в дальнейшем будет предотвращать капиллярное всасывание влаги песком.

Когда подушка уложена и утрамбована, можно переходить к следующему шагу – прокладке труб инженерных коммуникаций. Третий шаг – укладка бортовых элементов и влагостойких плит «Пеноплэкс» или «Стирофом».

Эти плиты являются утеплителем, однако они не только удерживают тепло дома, но и несут на себе всю массу конструкций здания. Учитывая большую нагрузку, необходимо применять материалы высокой прочности на сжатие. Конструкция «Пеноплэкса» и его аналогов позволяет проложить систему отопительных труб, причём их можно располагать неравномерно по усмотрению мастера. Например, можно проложить больше труб в центре помещения и меньше – вблизи стен. Такое расположение будет содействовать экономии тепла.

Определённые рекомендации по размещению всё же следует учитывать. Например, нет смысла укладывать трубы ближе, чем в десяти сантиметрах друг от друга. С другой стороны при расстоянии более 25 см у жильцов будущего дома будет возникать дискомфорт: ноги будут ощущать перепад температур на полу. Что касается самих труб, то в УШП можно использовать практически любую их разновидность:

• медные;
• металлопластиковые;
• полибутеновые;
• полиэтиленовые.

После установки труб и каркаса из арматуры всю конструкцию нужно залить бетонной смесью. В результате получается монолитная бетонная плита, служащая одновременно фундаментом и утеплителем. Она же является полом жилого помещения. Если монтаж проводился правильно, то верхняя сторона шведской плиты будет идеально ровной. По завершении строительства паркет, линолеум или другое покрытие можно класть прямо на неё.

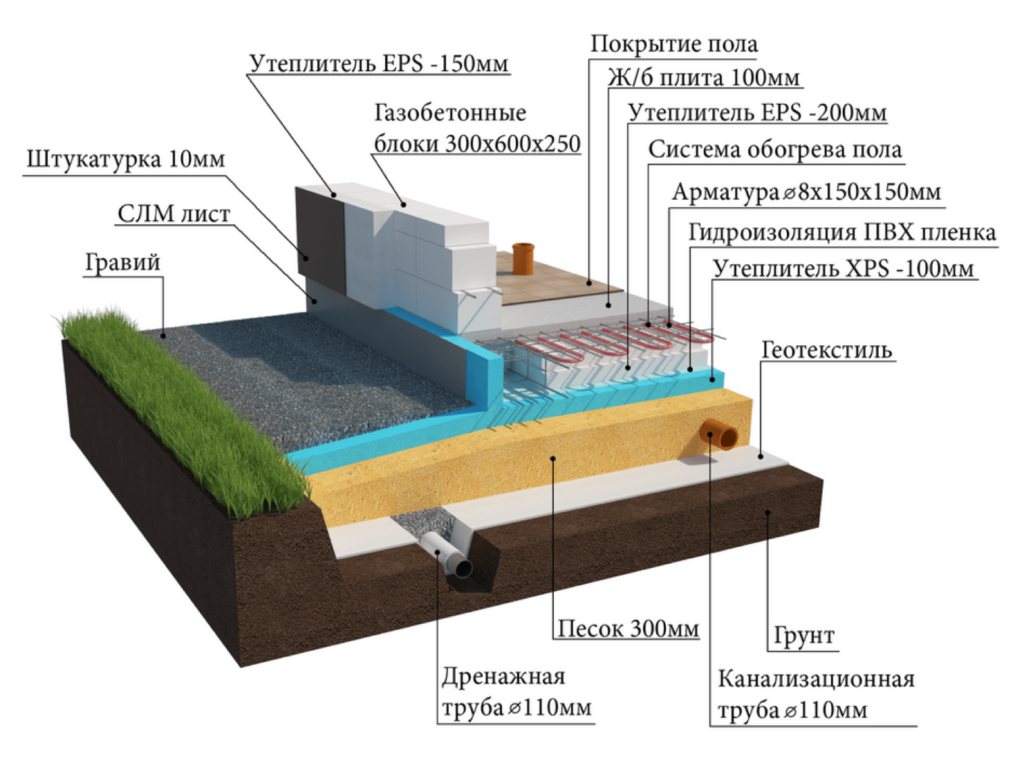

Утепленная шведская плита (УШП)

Жители северной части Европы, Канады и Аляски часто используют утепленную шведскую плиту при строительстве фундамента дома. Все чаще такую строительную конструкцию стали применять и на севере России.

Данное основание – это монолитная плита с уложенной в ее основании гидроизоляцией, которая является армированной полиэтиленовой пленкой, и теплоизоляцией, выполненной из экструдированного пенополистирола. Помимо этого обрешетка, которая устилает периметр дома, обустраивается системой теплого пола, после чего заливается бетон. В результате мы получаем прочный монолитны фундамент с теплоизоляцией снизу и подогреваемым полом сверху.

Особенности конструкции основания

Фундамент ленточный монолитный железобетонный имеет простую и надёжную конструкцию. Обязательное условие его долговечности – наличие обустроенной согласно всем правилам подушки из песка и гравия. Эта подушка будет перераспределять нагрузки от постройки на грунт, выполнять роль демпфера при морозных пучениях. Зачастую монолитный фундамент – единственно возможный вариант обустройства основания. Его сооружают на сыпучих, нестабильных, глинистых грунтах, почвах со значительной глубиной промерзания.

Монолитная фундаментная плита изготавливается с применением значительных объёмов бетона и арматуры. Марка бетона должна быть высокой – не менее В30, поскольку армируется, а потом бетонируется вся площадь здания. В большинстве случаев готовая конструкция в силу своей масштабности стоит немало, но точно нужно считать – многое зависит от особенностей конкретного участка, затрачиваемых материалов. В некоторых случаях монолитный фундамент будет даже дешевле, чем глубокий ленточный (благодаря уменьшенному объёму земляных работ, экономии на бетонной заливке).

Так выглядит армирующая фундамент сетка5375414102316428 Источник логосвая.рф

Глубина заложения монолитного основания зависит от веса постройки, типа грунтов. Когда степень заглубления незначительное, а почвы пучинистые, дом вместе с основой будет опускаться и подниматься

Важно правильно рассчитать оптимальную толщину плиты и армирующий слой, чтобы текущие параметры не влияли на целостность готовой постройки. Плита компенсирует вероятные изменения за счёт действия силы упругости

Весной, когда грунт начнёт таять, дом сядет на место.

Классификация железобетонных фундаментов

Несущие способности материала выделяют его на фоне остальных фундаментов. Его прочность позволяет долгие годы выдерживать давление многоэтажного здания, стоящего на почве с пучинистой структурой. Для закладывания такого фундамента используют скрепленные арматурой или сеткой железобетонные материалы высокой плотности, такие как бетон, кирпичи или камень.

Фундамент из железобетона применяется в строительстве конструкций любого предназначения. Различают следующие виды фундаментов в зависимости от характера установки:

• раздельный с использованием колонн;
• ленточный;
• сплошной.

Первый тип являет собой фундамент, который оборудуется железобетонными колоннами или сваями на несущих участках строения. Ленточный фундамент наиболее популярен. Суть его возведения состоит в закладке по краям железобетонной конструкции. Сплошное основание выстилается по всей площади здания.

Раздельный тип фундамента может быть установлен при отсутствии большой нагрузки нечастого размещения колонн. Укладка ленточного фундамента возможна совместно с основанием под колонны в случае большого расстояния между фундаментными подошвами. Как правило, это происходит при строительстве на грунте низкого качества.

Ленточное основание, кроме того, применяется при грунтовом покрове с неоднородной текстурой, при возможной внешней нагрузке или при неровном покрытии. Ленточный фундамент не применяется при очень большой нагрузке. В этом случае применяется сплошное основание. Именно оно окончательно выравнивает осадок центральной части здания. Неоднородный грунт — не помеха данному типу фундамента. В зависимости от способа укладки сплошной, ленточный фундаменты, а также под колонны, в свою очередь, делятся на сборные и монолитные.

Сборный фундамент

Устройство этого основания являет собой процесс укладки плоских плит, работа с которыми занимает намного меньше времени, чем при заливке бетона. Вес одной составной части меньше всего может достигать 300 кг. Вес изделия составляет 1500 кг. В связи с этим возникает необходимость применения грузоподъемного оборудования, что доставляет трудности.

Монтаж сборного основания

Строительство с использованием данного типа фундаментов происходит путем укладки блоков и плит на дренажную подушку, которая создается на дне траншеи. В торцы блоков вставляются штыри, которые после монтажа соединяются при помощи сварки или проволоки с арматурными элементами других блоков.

Образовавшееся расстояние между плитами заполняется бетонным раствором марки М200 или М300. Данная процедура повторяется при устранении зазоров между верхним и нижним блочными рядами путем нанесения бетона перед укладкой верхнего слоя.

Главным правилом укладки является перекрытие вертикальных швов монтажа верхним блоком, который должен опираться на два блока под ним. Итак, можно определить следующие этапы сборки:

• С площадки, на которой будет происходить застройка, снимается слой грунта. На обнаженной поверхности вехами и веревками выкладывается контур будущего фундамента.
• По обозначенному контуру вырывается котлован, глубина которого равна двойной толщине блоков.
• Дно котлована засыпается 15-сантиметровым слоем песка и таким же слоем щебня.
• Следующим слоем заливается бетон (5-10 см), как основа для монтажа блока.
• Блоки для установки оборудуются армирующими штырями и укладываются на бетон. Штыри соединяются. Бетоном устраняются зазоры между соседними блоками.
• Второй ряд укладывается после заливки монтажной прослойки на первый.
• Поверхность готовой конструкции заливается армирующей стяжкой.
