Дренаж и ливневая канализация: назначение, устройство и принцип работы

Как устроена ливневая канализация?

Очистные ливневые системы в большинстве случаев представляют собой несколько емкостей из стеклопластика, установленных одна за другой. Процесс очистки сточных вод начинается с распределительного колодца, из которого атмосферные осадки попадают в пескоотделитель. В пескоотделителе осаждаются крупные взвешенные частицы песка, а жидкость перетекает в маслобензоуловитель, где удаляется бензиновая пленка и масла. После этого сточные воды, уже освобожденные от большей части загрязнений, попадают в сорбционный фильтр, созданный для улавливания продуктов нефтехимии, эмульгированных в воде. Окончательно очищенная жидкость собирается в контрольном колодце, откуда и вытекает в овраг, водоем или приемный колодец. Таким образом, основными компонентами ливневой канализации являются пять основных составляющих:

Распределительный колодец.
Пескоотделитель.
Маслобензоуловитель.
Фильтр-адсорбер.
Контрольный колодец.

В некоторых случаях рекомендуется дополнительная установка УФ-колодца и аккумулирующего резервуара. Но в любом случае система ливневой канализации, заглубленная в землю, абсолютно незаметна и может быть установлена в любом месте, поскольку не вызывает деформаций дорожного полотна.

В идеале все компоненты ливневой канализационной системы конструкционно объединяются в одну линию, что гарантирует максимально возможную компактность сооружения. Если каналы системы прокладываются в грунте, то для их создания используются трубы. Поверхностные же канавы оснащаются лотками и желобами из бетона, асбеста или пластика. Главной особенностью ливневой канализации является укладка желобов, лотков и труб с уклоном в сторону водосборных устройств и мест разгрузки с целью организации естественного движения талых и дождевых вод.

Вода, получаемая на выходе из дождевой канализации, содержит не более 30мг/л взвешенных веществ и менее 0,05 мг/л нефтепродуктов, поэтому ее можно использовать и для орошения земель, и для полива сельскохозяйственных культур, и для сброса в рыбоводческие водоемы.

Утилизация сточной воды

Важным моментом при отводе воды с участка является место, куда она будет собираться. Хорошо, если недалеко от дома есть озеро или овраг, в этом случае сточные воды можно направить туда. Не следует использовать для этих целей соседние частные владения – это запрещено законом и наказуемо. Лучше воспользоваться близлежащими коммуникациями коммунальных служб и провести сточную канализацию к той трубе, куда стекаются сточные воды с поверхности. Как вариант применять сточную воду из частной канализации можно для дренажных полей.

Многие используют очищенную дождевую, талую воду в бытовых нуждах, а только потом сливают ее. Но такие дренажи у нас в стране еще не сильно распространены, так как они более технологичные и соответственно их стоимость дороже. Хотя за границей таким системами уже пользуются давно и вполне успешно. Нужно время, а осадков у нас и так достаточно. Поэтому было бы глупо не использовать их в своих целях.

Метки: Вертикальный водоотвод, водоотвод, водосборный канал, водосток, глубинный дренаж, Дождеприемники, Дренаж, Дренажные канавы, Дренажные колодцы, Дренажные системы, ливневая канализация, линейный водоотвод, Пескоуловители, поверхностный дренаж, система линейного водоотвода, система поверхностного водоотвода, Системы водоотвода, трубы ливневой канализации

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.

Как работает дренаж зимой?

Когда температуры становятся отрицательными, грунт промерзает, его проницаемость снижается. Дожди отсутствуют, и интенсивность миграции грунтовых вод снижается. Это уменьшает нагрузку на геотекстильные фильтры. Низкая интенсивность миграции грунтовых вод сохраняется до тех пор, пока не сходит снежный покров. Когда температура воздуха становится положительной, и начинается таяние снегов, нагрузка на дренаж повышается. Она может достигать пиковых значений.

Проложенные ниже глубины промерзания дрены сохраняют работоспособность, обеспечивают сбор подземных вод, их отвод к канализационной трубе. Она выходит к точке водосброса. Если это — водоем, овраг, канава, труба может промерзать на участке выхода на поверхность земли. Чтобы избежать этого, при монтаже ее утепляют пенополистиролом, а диаметр увеличивают.

Зимой скорость тока воды в дренажных трубах становится минимальной, а сами они заполнены менее, чем на 10% от своего объема. Это увеличивает риск застоя, заиливания, а при сильных продолжительных морозах и укладке труб на сравнительно небольшой глубине — их обмерзания. Чтобы исключить образование льда внутри трубопровода, при его монтаже внутри дрен обязательно выполняют фильтрующую отсыпку гравием или щебнем. Вместе со слоем геотекстиля такая отсыпка образует слой утепления, который дополнительно защищает от промерзания. Фильтрационные слои должны эффективно работать и не пропускать внутрь дрен частицы ила и песка.

Зачем нужны дренажные системы?

Дренажные установки обустраиваются на территориях с высоким залеганием грунтовых вод. Они являются единственно возможной защитой от разрушительного действия постоянной влаги на разнообразные сооружения и сельскохозяйственные растения.

Эти системы позволяют значительно снизить уровень высоко расположенных подземных вод. Особенно актуально это в весенний период, когда в результате таяния снегов происходит их повышение и появляется риск затопления подвалов и погребов.

В случае тяжелой почвы, в состав которой входит суглинистый слой, дренажные колодцы способствуют избавлению от излишков влаги. Это хорошо влияет на рост и развитие растений благодаря тому, что их корневая система не страдает от постоянного нахождения в воде.

Установка дренажных колодцев не в промышленных масштабах, а в пределах 1 участка необходима в случае чрезмерной застройки близлежащих земель. Ведь при этом канализационные стоки могут не справляться с нагрузкой, и близлежащие территории получат намного больше воды.

Признаки перенасыщения влагой довольно заметны на примере растений, кустов и деревьев. Поэтому, прежде чем начинать застройку участка, следует позаботиться о сооружении дренажной системы. Эти проявления включают подъем корней растений выше уровня земли, гибель большого количества кустов и деревьев после зимовки.

Правила монтажа обеих систем

У
неподготовленных людей нередко возникают проблемы на стадии проектирования.
Если необходим дренаж для
канализации, как правильно сделать и разместить все компоненты?

Монтаж систем выполняется по
общим методикам. Работы ведутся поэтапно:

создается схема, на которой отмечаются пути прокладки трубопроводов обеих сетей;
производятся земляные работы. Глубина траншей должна быть увеличена на высоту слоя засыпки из ПГС. Одновременно выкапывают углубления под резервуары и колодцы;
выполняется засыпка днища траншей и емкостей слоем ПГС;
укладываются трубы, постоянно ведется контроль угла наклона;
производятся испытания на герметичность;
траншеи и пазухи гнезд под емкости засыпают вынутым грунтом, системы вводят в эксплуатацию.

Процесс монтажа отличается простотой, поскольку соединение всех элементов не представляет никакой сложности. Однако, большие объемы земляных работ усложняют работу и требуют использования строительной техники. Если площадь участка велика, нанимают трактор или экскаватор. Это позволяет ускорить процесс, чтобы успеть выполнить монтаж в течение теплого сезона.

Строительство глубинного водоотвода

При создании такой системы выполняются следующие действия:

Роются траншеи, затем их дно и стенки трамбуются.
Создается песчано-гравийная подушка.
На подушку укладывается геотекстиль. Полотно должно выступать за края траншеи.
Поверх геотекстиля укладывают подушку из очищенного гравия слоем толщиной 20 см.
Затем прокладывают гофрированные трубы, соединяя их муфтами в местах пересечения и на стыках.
На участках стыковки трех и более дренов монтируют смотровые колодцы. Такие же конструкции ставят вдоль каналов через каждые 40-50 м.
Поверх труб засыпают гравийную подушку толщиной 25-30 см, разравнивают ее и укрывают выступающими краями геотекстиля.
Затем конструкцию засыпают грунтом, добавляя его с запасом для компенсации усадки.

Сточные воды на выходе из глубинного дренажа используют в сельскохозяйственных работах или просто сливают в окружающую среду.

При эксплуатации дренажной системы, выполненной по проекту, владелец дачи или коттеджа не испытывает проблем. Тщательные расчеты, анализ состояния грунта и учет специфики рельефа позволяют соорудить надежную дренажную конструкцию, которая не дает сбоев. Она эффективно отводит дождевые и грунтовые воды, осушает территорию и защищает здания от подтопления.

Каналы периодически осматривают, очищают от мусора. Благодаря такому простому обслуживанию, система прослужит 15-20 лет, сохраняя первоначальную пропускную способность.

Этапы монтажа

Перед постройкой дренажной системы необходимо определить уровень грунтовых вод, состав грунта и его способность к водопоглощению.

Если проблему переувлажнение участка в близко расположенных грунтовых водах, лучше выполнить глубинный дренаж. Глубина его заложения зависит от типа грунта и должна быть ниже глубины промерзания.

Монтаж глубинного дренажа выполняется в следующем порядке:

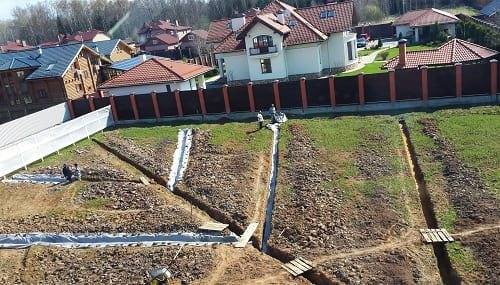

Разметка дренажной системы. Оптимальное расположение дренов — «елочка», когда боковые трубы стекаются в одну центральную. Определяется самая низкая точка на участке, подходящая для устройства водоприемного колодца. При этом, если планируется откачка воды, следует предусмотреть возможность подъезда к нему ассенизаторской машины.

Рисунок 14. Устройство глубинного дренажа.

Земляные работы.Согласно составленной разметке роется траншея глубиной около 50 см. К рытью траншей приступают с верхней точки участка, соблюдая уклон 20-50 мм на 1 метр траншеи, чтобы вода самотеком по трубам двигалась к дренажным колодцам. Контролировать уклон на всем протяжении дренажных труб нужно с помощью нивелира или строительного уровня.

В месте установки водоприемника разрабатывается грунт на глубину, соответствующую высоте колодца. Дно засыпается песком и послойно трамбуется.

Устройство дренажа. Сначала устраивается амортизирующая подушка из крупнозернистого песка, толщиной 50 мм. На песок укладывается геотекстиль, чтобы края ткани заворачивались на бортики траншеи. Поверх засыпается щебень слоем 200-300 мм.

На щебень укладываются дренажные трубы из гофрированной трубы с отверстиями. Все трубы собираются в единую сеть при помощи крестовин и тройников.

Смонтированные трубопроводы засыпаются щебнем, заворачиваются геотектсилем. Такая конструкция устраивается, чтобы не допустить заиливания труб. Геотекстиль и щебень хорошо пропускают воду, задерживая частички грунта и мусора.

Сверху дренаж засыпается обычным грунтом.

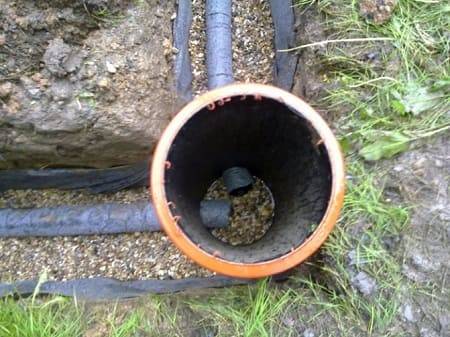

Смотровые колодцы. Устанавливаются в местах разветвления труб и на поворотах трассы для проведения очистки и контроля за уровнем воды, профилактических работ.

Смотровые колодцы оборудуются пескоулавливающими корзинами.

Рисунок 15. Смотровой колодец.

Дренажные колодцы. Устанавливаются в самом низком месте участка.

Накопительные резервуары предназначены для сбора дренажных вод, фильтрующие — для естественного отвода в глубокие слои почвы.

Для сооружения колодцев используются бетонные кольца, герметичные пластиковые емкости или широкие трубы.

При устройстве колодцев из бетонных колец, потребуется герметизация швов между кольцами мастикой или полимерцементным раствором.

Для устройства накопительной емкости дно колодца бетонируется.

На дно фильтровального колодца насыпается дренирующий слой из песка и щебня.

После установки колодца в специальные отверстия заводятся дренажные трубы, пространство между стенками котлована и резервуаром заполняется грунтом и тщательно трамбуется послойно.

Колодец из железобетонных колец перекрывается плитой с отверстием под горловину.

Построенный колодец накрывается специальным люком.

Рисунок 16. Пластиковый накопительный колодец.

Правильно смонтированная дренажная система защитит постройки и посадки от негативного воздействия повышенной влажности, сделает проживание более комфортным.

Почему нельзя экономить на установке ливневой канализации

Количество скапливающихся осадков негативно влияет на весь дом и двор: вымывается основание фундамента и садовые дорожки. При весенних перепадах оттепелей и заморозков стекающая с крыши вода может скапливаться под домом, впоследствии превращаясь в лед. Это ведет к медленному, но верному разрушению фундамента, общему снижению срока эксплуатации. Цена монтажа ливневой канализации меньше стоимости ремонта дома. Закажите работы по монтажу в профессиональной организации, и будьте уверены в качественном и грамотном устройстве.

Ливневая канализация универсальна в использовании, она используется как для объектов промышленного и торгового назначения, так и для жилых домов. Несмотря на кажущуюся простоту монтажа, проектирование и установка требуют практических знаний и опыта. Чтобы избежать ошибок и обеспечить свой дом надежной ливневой канализацией, доверьте работу квалифицированным специалистам!

Ливневая канализация Москва

Ливневая канализация в Москве и области достаточно популярна – в наших широтах отмечается средний уровень осадков, однако в некоторых регионах ситуацию усугубляют высокие грунтовые воды. Если вы строите дом в Москве или области – с вероятностью 99% вам необходима хотя бы точечная ливневая канализация для отведения основной массы осадков с крыши и защиты фундамента.

При этом, следует учитывать, что создание ливневой канализации предполагает обустройство охранной зоны. В таких зонах запрещается устраивать мусорные свалки, а также возводить капитальные здания или временные постройки. Помимо этого в охранной зоне нельзя обустраивать парковки и высаживать растения с развитой корневой системой (в радиусе 3 метров от трубы). Впрочем в последнее время требования к охранным зонам, особенно на частных участках или в дачных поселках, значительно смягчились.

Выбор сечения труб

Далее определяем сечение труб, которое будет зависеть от их будущего уклона. Исходя из сечения и объема, который определяется с помощью приведенной выше формулы, мы сможем определить требуемый диаметр.

Уклон, %	Диаметр
10 см	15 см	20 см
1,5-2	10,03	31,53	77,01
1-1,5	8,69	27,31	66,69
0,5-1	7,1	22,29	54,45
0,3-0,5	5,02	15,76	38,5
0-0,3	3,89	12,21	29,82

Если одна труба будет соединена сразу с несколькими желобами, то для определения диаметра вы просто додаете цифры каждого из потоков. Все остальные элементы системы – лотки, решетки, воронки и прочее, мы будем рассчитывать так же, как трубы. Эти элементы, изготовленные из пластика, сегодня продаются во всех магазинах. При желании можно заказать детали у слесаря – он сделает их из оцинкованной жести.

Назначение дренажной и ливневой канализации

Каждый из данных видов систем водоотведения имеет определенную функцию:

Дренажная канализация (дренаж) – система, предназначенная для отведения поднимающихся близко к поверхности грунтовых вод, верховодки, просачивающихся через почвенную толщу атмосферных осадков.
Ливневая канализация (ливневка) – система водоотведения атмосферных осадков, собираемых лотками и трубами с поверхности земли.

При грамотном монтаже совместное функционирование данных систем максимально защищает участок от затопления при таянии снега весной, сильных дождей летне-осеннего периода, зимних оттепелей. Закладывают дренаж и ливневку при строительстве дома, после возведения стен и кровли.

Виды и особенности систем

Устройство дренажной и ливневой систем
имеет собственные особенности. Они отличаются задачами и спецификой монтажа,
эксплуатации и обслуживания. Существуют и комбинированные конструкции, способные
совмещать функции обеих
видов. Создание этих систем требует знания тонкостей их работы и обслуживания.
Рассмотрим каждую из них по отдельности:

Закрытый дренаж

Дренажная система канализации
необходима в случаях, когда грунт не способен достаточно быстро впитывать
большие объемы влаги. Причинами этого являются:

высокий уровень залегания почвенных вод;
пласты глины, не пропускающие воду в глубину;
возможность паводков в районе расположения участка;
применен заглубленный тип фундамента.

Состав дренажной системы
обычного типа:

дренажные трубы для отвода канализации (дрены);
специальные емкости — пескоуловители;
водоотводящие трубопроводы, подающие влагу в колодцы;
приемные колодцы.

Из колодцев вода проходит в общий
резервуар, откуда либо выводится в общую сеть ливневой канализации, либо
используется для собственных нужд. В некоторых регионах дождевая вода
представляет довольно высокую ценность и активно используется для хозбытовых
потребностей — полив растений, вода для технических нужд и т.п.

Принцип работы сети заключается в
сборе излишков воды дренами, подаче в приемные колодцы и выводе влаги в общую
емкость. Песок и прочие твердые частицы оседают на дно пескоуловителей, которые
нуждаются в периодической очистке. Минимальное расстояние между дренами (при
наличии глинистых грунтов) составляет 7-10 м, глубина погружения — от 1,8
м и меньше (чем легче происходит впитывание, тем меньше глубина погружения).

Дренажная труба для канализации — это
перфорированный по всей длине пластиковый трубопровод. Обычно он продается
сразу обмотанным геотекстилем, но иногда приходится это делать своими руками. Они
укладываются в траншеи
под определенным углом, обеспечивающим беспрепятственный сток влаги. Совокупность
трубопроводов, обслуживающих территорию определенной площади, называют дренажное поле для канализации.
Понятно, что его величина соответствует размеру и конфигурации участка. Для
создания эффективной системы сначала создается схема, на которой определяют оптимальные линии
прокладки труб, точки расположения коллекторов и накопительной емкости.
Оптимальный вариант создания дренажной системы — параллельное
строительство всех видов канализации во время постройки дома. Иначе более
поздние работы разрушат все элементы благоустройства.

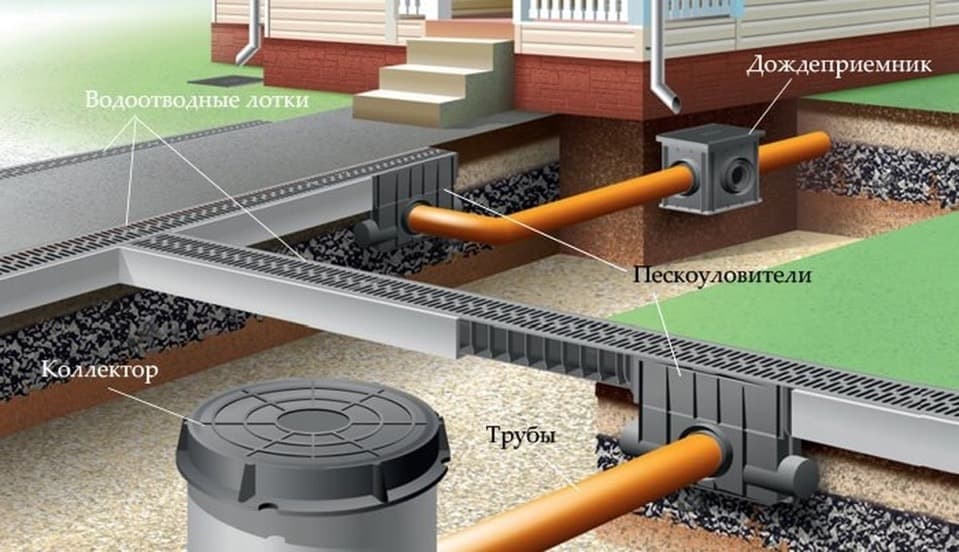

Открытая ливневая канализация

Ливневая
канализация предназначена для сбора влаги с поверхности кровли и грунта. Она
состоит из следующих компонентов:

водосточная система кровли — желоба, приемные воронки, вертикальные трубы;
открытые и закрытые каналы;
приемные колодцы — коллекторы;
трубопроводы, транспортирующие стоки к магистральной ливневой канализации или к точкам слива.

Состав элементов ливневой
канализации близок набору компонентов, на котором работает система дренаж канализация.
Различия между ними состоят в способе сбора сточных вод. Отличается конструкция
труб — дренажные перфорированные по всей длине, а канализационные —
сплошные, образующие герметичную полость. Сходство в способе очистки воды от
песка (методом отстаивания в пескоприемниках) и дальнейшей транспортировке в
места сброса или утилизации.

Комбинированная система

Существуют
комбинированные системы, объединяющие дренаж и ливневую канализацию в единый
комплекс. Этот вариант удобен для создания на небольших участках, где
недостаточно места под две независимые сети. Обычно используют одну траншею под
укладку обеих труб. Они не мешают друг другу, находятся под необходимым углом,
беспрепятственно выполняют свои функции. Трубопроводы ливневой канализации
прокладывают только в отдельных траншеях, поскольку заполнять ими все дренажное
поле нецелесообразно. Нередко
создаются совмещенные системы с принудительной перекачкой стоков. Это правильно
для участков, находящихся в понижениях рельефа.

Необходимые причины устройства дренажа на участке

Устройство дренажной и ливневой канализации на участке постройки дома относится к дорогостоящему мероприятию и, чтобы понять целесообразность проведения подобных работ, рекомендуется провести анализ существующих условий и учесть рельефные особенности территории застройки:

Возможное возникновение значительного количества грунтовых и дождевых вод при наклонном расположении территории.
Наличие на участке глинистых грунтов со слабыми водопропускными характеристиками.
Значительное превышение среднегодового уровня осадков, характерное для данной местности.
Наличие повышенного уровня грунтовых вод на расстоянии 1,5 метра до поверхности земли.

Схема расположения грунтовых вод

При наличии хотя бы одного из вышеперечисленных условий создание дренажной системы будет необходимым мероприятием.
