Что такое телескопическая стойка для опалубки

Монтаж опалубки

Установка конструкции осуществляет подготовленными специалистами в рамках организационно-подготовительных операций. При монтаже опалубки объемной и стоек необходимо руководствоваться требованиями СНИП 12-01-2004, который предписывает выполнение работ в следующем порядке:

• Нивелировка плоскости перекрытия.
• Установка осей стен.
• Разметка положения вертикальных несущих конструкций согласно проекту.
• Нанесение маркирующих рисок.
• Монтаж вертикальных стоек, ригелей и щитов.
• Юстировка поверхностей и окончательная фиксация элементов.

Следует отметить, что при взятии в аренду объемной опалубки необходимо озаботиться комплектностью. В наборе должны быть угловые, наружные и внутренние щиты, а также угольники для формирования кромок и поверхностей железобетонных конструкций. Консультации по вопросам использования опалубок можно получить у наших специалистов по телефону или непосредственно на сайте.

Опалубка на телескопических упорах

Поддерживающие стойки под опалубку межэтажных пролетов — не все составляющие надежной системы. Конструкция для бетонирования перекрытий включает и другие элементы:

• стандартный упор телескопический для опалубки из металла;
• унивилки — элемент, предназначенный для удержания деревянных балок и придания их положению стабильности. Унивилки наживляются на стойки под опалубку перекрытия и представляют собой прямоугольную поверхность с 4 кольями по углам. В пространство между кольев и укладывается балка. Чтобы наживить унивилку на опору для опалубки используется металлическая труба, приваренная к поверхности с обратной стороны;
• балки деревянные;
• влагостойкая фанера;
• тренога — элемент для жесткой фиксации стоек телескопических для опалубки перекрытия, купить или взять в аренду которые вы можете у нас. Деталь состоит из трех сваренных вместе труб. Она надевается на нижнюю часть упора и гарантирует равномерное распределение нагрузки. Качественная тренога для стойки телескопической имеет следующие технические характеристики: принимает на себя часть нагрузок, не коррозирует, не деформируется при получении нагрузок, гарантирует удержание опоры в заданном положении;

• опорные углы для телескопических стоек опалубки межэтажных элементов здания;
• уровень.

Такую комплектацию имеет стандартная телескопическая опалубка перекрытий высотой до 4.5-4.7 м. При организации нестандартной формирующей бетон системы в строительный комплект могут входить и другие элементы. Их характеристики и перечень зависят от того, какая телескопическая опалубка должна быть сформирована для бетонирования межэтажного элемента здания. Если с выбором опалубочной системы у вас возникли сложности, позвоните нашему менеджеру. Мы подскажем, с какими характеристиками стойка опалубки телескопическая нужна для сборки надежной и устойчивой конструкции.

Это интересно: Что такое тощий бетон: состав, преимущества и недостатки

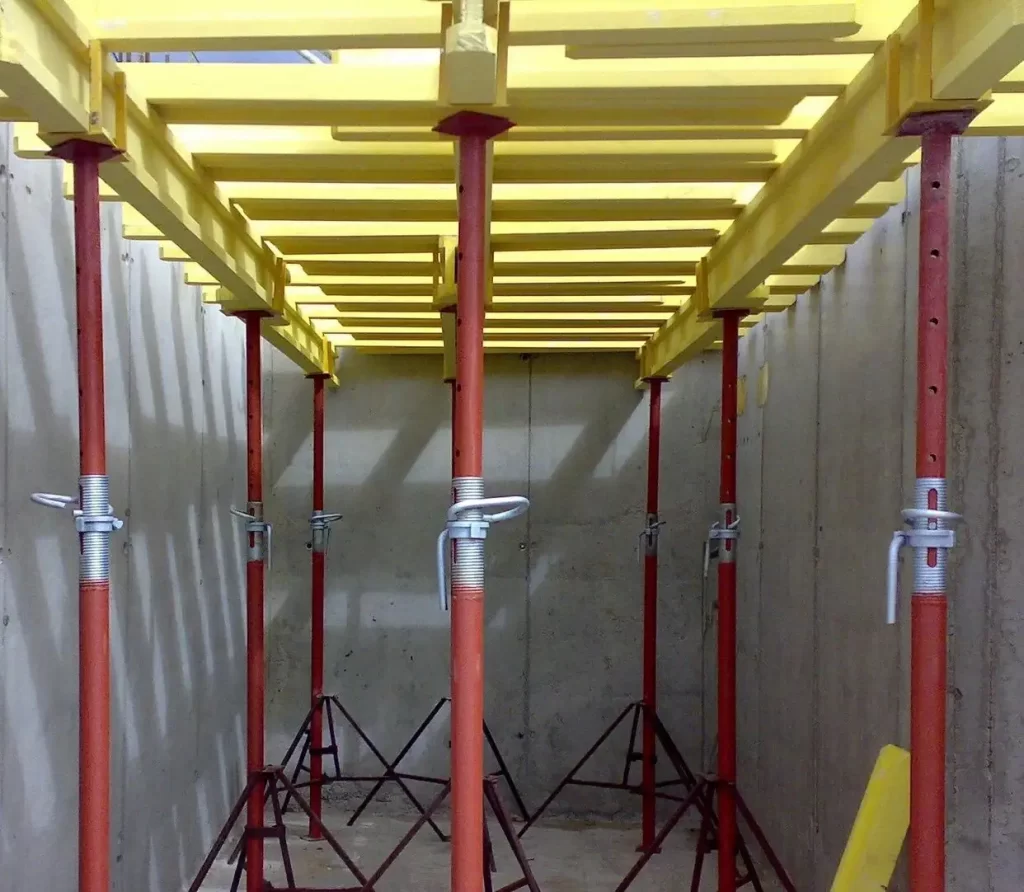

Опалубка перекрытий на телескопических стойках

Такая технология позволяет выполнять монолитную заливку во всех типах зданий, с необходимой точностью на проектных высотных отметках с шагом от 1,7 до 5,5м.

Стойки под опалубку изготавливаются из высокопрочной стали с покраской нитроэмалью по наружной поверхности для предохранения от коррозии или же с наружным защитным цинковым слоем. Конструкция телескопической стойки рассчитана на многократное применение оборачиваемость и состоит из элементов:.

Опорные треноги и унивилки могут поставляться отдельно или же изначально присутствовать в комплекте. Система позволяет возводить и прямые, и наклонные перекрытия в качестве которых можно использовать ламинированную фанеру.

Расстояние между балками нижнего слоя обусловлено расстановкой стоек.

Расстояние между балками верхнего слоя не должно превышать мм это расстояние может быть сокращено. Длина балки зависит от расстановки стоек, от расстояния между стойками.

Конструкция «палубы» для устройства перекрытия

В многоэтажном здании предусматривается три вида перекрытий:

• чердачное;
• межэтажное;
• цокольное.

Каждый вид строительной конструкции должен отвечать определенным требованиям. Чердачное перекрытие, кроме отделения нежилого помещения от жилой зоны, должно иметь высокую теплоизоляцию. Цоколь, в большинстве случаев не имеет отопления, поэтому требуется надежная защита жилых помещений от низких температур. Межэтажные плиты должны обеспечивать хорошую звукоизоляцию и выдерживать соответствующие нагрузки.

Каркас опалубки монтируется на балках и стойках. Основной короб, предназначенный для заливки бетонной смесью, собирается из многослойной или ламинированной фанеры. Раскладка опалубки перекрытия, проводится согласно технологической карте.

Перед выполнением раскладки фанерных листов, проводят точный расчет необходимого количества полных элементов и выпиливают недостающие маломерные детали. Все торцевые части листов обрабатываются парафином, во избежание попадания влаги. Листы укладываются на предварительно установленные балки. Схема опалубки перекрытий предусматривает определенный шаг расстановки балок, обычно 1м×1м или 2м×2м.

Плотно друг к другу укладываются стандартные листы, затем нарезанными полосами фанеры заполняются пропущенные места. В местах примыкания к стенам или колоннам проводится дополнительное крепление опалубочного стола. Ровность горизонтальной поверхности проверяют нивелиром.

Далее, возводится бортовая конструкция. При простых строительных решениях, на толщину монолитной плиты монтируется доска на уголках. Сложные архитектурные изыски межэтажных покрытий, рассчитываются отдельно с индивидуальным изготовлением бортовых элементов и прикручиваются к «палубе» шурупами.

Получившиеся стыки проклеиваются специальными лентами, в крайнем случае, перекрываются профилем из пластмассы или металла. Выровненный, подготовленный настил формующего стола опалубки и бортики, покрываются опалубочной смазкой. Коробка готова для укладки арматуры и заливки бетона.

В последнее время все чаще стали использовать щитовую опалубку. Подготовленные щиты, согласно технологической карте, собираются на стойках без использования балок. Нижняя ребристая поверхность, позволяет выдерживать значительные нагрузки без деформации сборочных элементов. Применение такой конструкции опалубки, ограничивается высотой помещения.

Создание формовочного комплекса для перекрытий

Качественное перекрытие должно быть ровным, и опалубку устанавливают с учётом этого нюанса. Выравнивание потолка — задача долгая, сложная и требующая дополнительных трат. Поэтому опалубка должна быть рассчитана и смонтирована очень тщательно, чтобы экономия самостоятельного изготовления не пропала. Главное, соблюдать несколько пунктов — ликвидация любых щелей, максимально точно определённый уровень потолка, качественная нижняя палуба.

Разметка

По периметру комнаты делаются отметки на высоте вертикальных стоек. Их наносят с шагом в 50-80 см на высоте не менее 1 м.

Опалубка своими руками

Расположение меток отсчитывается от верхнего края несущей стены с добавлением толщины настила и ригелей. все отметки должны лежать в одной горизонтальной плоскости.

Каркас

Возле стен закрепляются стойки требуемой высоты. Верхнюю часть опор соединяют поперечными брусками, которые размещаются перпендикулярно длинной стене. От стоек до стены должен быть промежуток в 20 см. Надёжность ригелей подкрепляется монтажом дополнительных опор.

Стойки опалубки перекрытия

Шаг между стойками везде должен быть одинаковым. Оценить качество установки каркаса можно по ровным верхним граням ригелей.

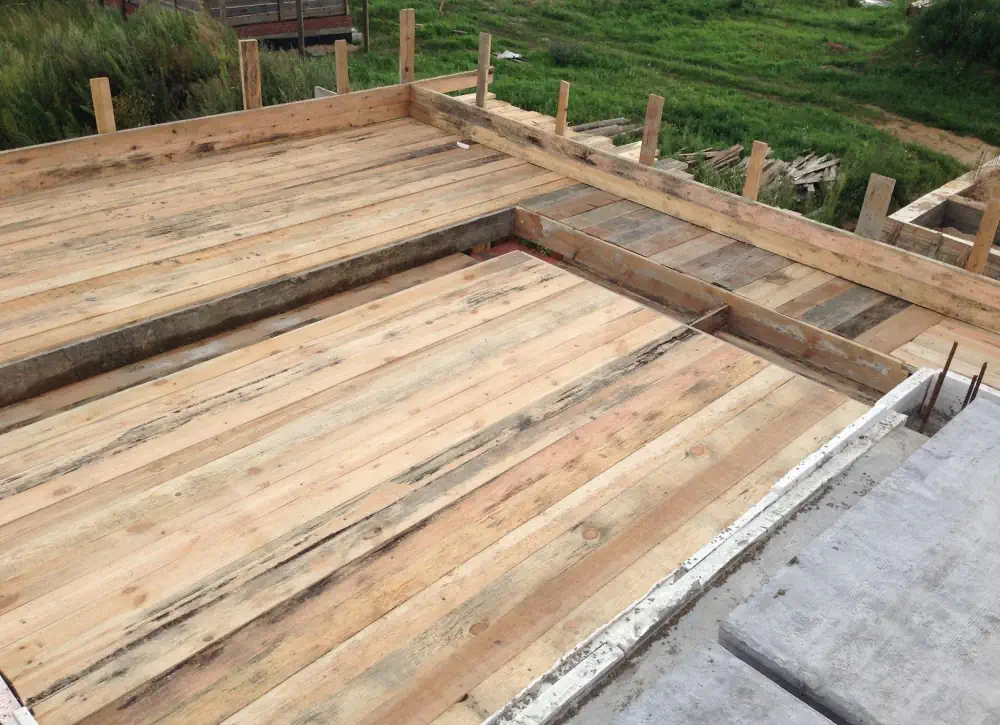

Настил

Настил требуется монтировать в одной плоскости с верхом стены независимо от материала. Щелей на стыках быть не должно.

Компоненты настила к ригелям крепить необязательно, это зависит от конкретной задачи. Отсутствие крепления облегчает демонтаж опалубки.

При создании настила можно применять любые строительные материалы в форме листа, если они достаточно прочные. Можно совместить, например, обрезные доски для основы с настилом из пластика, фанеры и кровельной стали одновременно. Многослойный настил может убрать неровности, перепады из-за досок и щели, что увеличивает качество потолка.

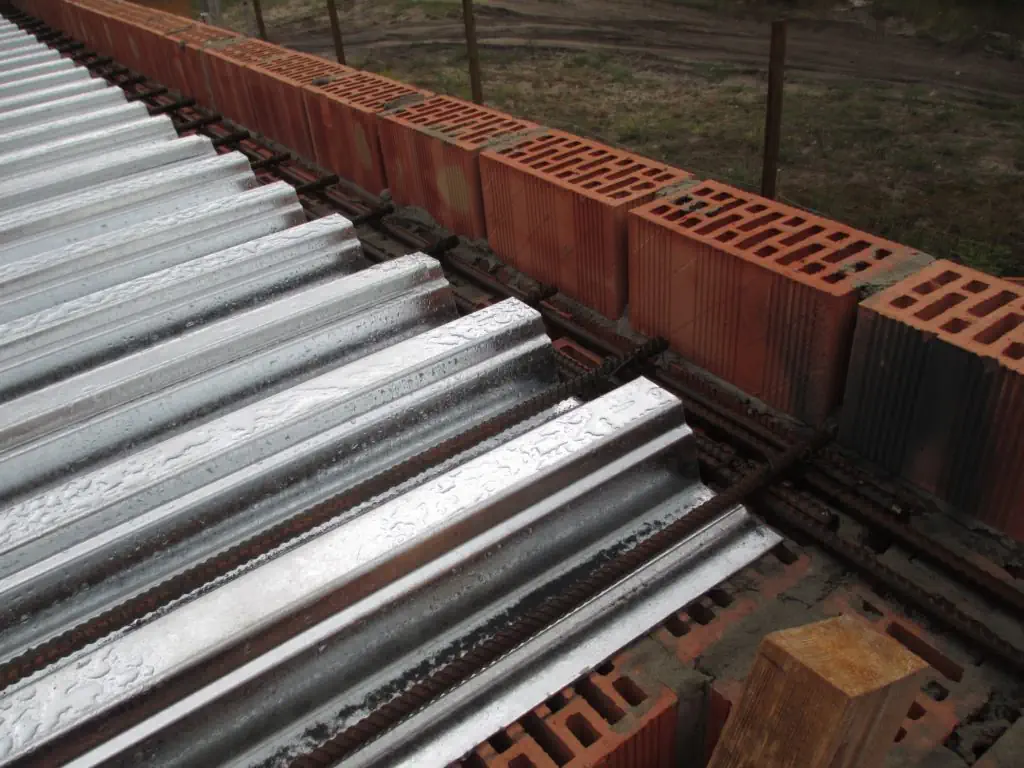

Опалубка из профилированного листа

Установку профлиста, как опалубки для монолитного бетонного перекрытия, можно провести своими руками:

• волны профлиста требуется всегда располагать под углом 90 градусов несущей балке;
• после укладки профлиста собирается торцевая опалубка;
• листы укладываются по балкам;
• установка нарезанных по размеру листов идёт внахлёст минимум на 2 волны;
• крепежами выступают усиленные саморезы;
• нахлёсты скрепляют заклёпками.

Устройство монолитного перекрытия

Для формовочных комплексов можно применять цветной или оцинкованный профнастил. Главное, чтобы он был маркирован «Н», что говорит о прочности материала и его несущей возможности. Распространёнными вариантами профилированного листа для монтажа опалубки перекрытий являются 65, 75, 114 мм. Достаточная толщина листа составляет 0,6 мм.

Среди плюсов использования профлистов для опалубки перекрытий выделяется повышенная прочность конструкции, которую обеспечивает наличие волн. Это позволяет уменьшить количество арматуры в системе.

Заметным минусом профнастила является его высокая цена. Формовочный комплекс из такого материала является несъёмным, при его демонтаже прочность перекрытия существенно упадёт. Листы нельзя использовать повторно, что увеличивает стоимость бетонного сооружения.

Что такое телескопические стойки

Телескопическая стойка для опалубки – это сложная конструкция, состоящая из нескольких основных элементов, каждый из которых выполняет свои функции. Состоит опорный элемент из:

• Нижней направляющей опоры. Эта деталь представляет собой полую трубу с приваренной снизу площадкой. В верхней части опоры находится натяжитель – деталь с резьбой.
• Верхней опоры, расположенной в верхней части стойки. В ней имеются отверстия для крепления фиксирующих скоб, а также приваренный фланец, который по размерам совпадает с площадкой, приваренной к нижней опоре.
• Опорной гайки. Этот элемент двигается по натяжителю и выполняет функции дополнительной опоры для стойки, зафиксированной в нужном положении.

• Унивилки (опорная вилка). Это металлическая площадка, на которую приварены трубки с квадратным сечением. Унивилка крепится к верхней опоре, её функции – крепление двутавровых балок, расположенных горизонтально.
• Треноги. Эта деталь выполняет функции укосов, обеспечивая стойке более устойчивое положение.

Собственно опоры телескопической. Состоит она из двух труб разного диаметра. Нижняя труба всегда большего диаметра, в неё входит труба меньшего диаметра, которую можно извлечь на требуемую высоту. В зависимости от способа соединения двух труб выделяют несколько разновидностей стоек.

Стандарты и характеристики элементов домкрата

Характеристики трубчатых элементов стойки прописаны в ГОСТ 3262-75. Максимальная рабочая нагрузка соответствующего стандартам элемента не менее 4,95 т. Трубы изготавливаются в заводских условиях деформационным способом, что позволяет обеспечить наибольшую прочность и устойчивость к нагрузкам.

Элементы домкрата строительного для опалубки

Тренога – элемент, обеспечивающий повышение характеристик сопротивления разнонаправленным нагрузкам (вертикальным, горизонтальным). Обеспечение устойчивости конструкции обусловлено наличием трех опорных точек, а также жесткой фиксацией на зажим между стойкой и треногой.

Унивилка выпускается в различном исполнении и служит для размещения несущих элементов палубы. Универсальная вилка имеет габариты 3,25*2,14*1,34, устанавливается она на верхнюю часть домкрата и фиксируется винтовым механизмом.

При монтаже монолитных перекрытий огромную роль играет опорная стойка. В соответствии с параметрами возводимой конструкции выбирается и тип опоры, на .

Винтовая стойка – один из основных конструкционных элементов, применяемых для сборки опалубочных комплексов эксплуатируемых при монтаже монолитных перекрытий. Существует несколько .

При возведении монолитной конструкции часто возникают сложности с заливкой горизонтальных поверхностей, таких как межэтажные перекрытия. Не во всех случаях имеется .

Изготовление монолитного перекрытия сопряжено с рядом трудностей и требует достаточно высокого уровня квалификации. В настоящее время существует несколько разновидностей опалубки .

Чем отличается ригель от балки |

Строительство развивается очень активно, и количество новых терминов увеличивается с каждым днем. Но чтобы их правильно применять, необходимо знать, чем одно понятие отличается от другого. Не только обычные люди, но и опытные инженеры нередко попадают в тупик, когда им задается вопрос о том, в чем же разница между ригелем и балкой. Разница, несомненно, есть, и в этом вопросе предстоит разобраться.

Что такое ригель и балка

Ригель – это горизонтальный опорный элемент, к которому пристраиваются остальные несущие конструкции. Основная функция ригеля заключается в распределении нагрузки стропил на балки. Чаше всего его изготавливают из дерева, металла или железобетона, от этого зависит и форма ригеля.Балка – конструктивный элемент строительства, основная функция которого заключается в работе на изгиб. Это несущая конструкция, которая может быть изготовлена из дерева или металла.

Сравнение ригеля и балки

В чем же разница между ригелем и балкой? При проектировании строительных сооружений немаловажно правильно оперировать терминами, так как от этого зависит понимание процесса возведения конструкции всеми работниками

Ригель можно назвать балкой, но стоит принимать во внимание, что тогда эта балка станет несущим элементом, который будет установлен горизонтально. Говоря на строительном языке, ригель – это несущая балка, которая является основой для будущего каркаса

А вот каркас возводится с помощью балок. Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса.Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия. Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования.Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию.

TheDifference.ru определил, что отличие ригеля от балки заключается в следующем:

Ригель – это балка, выполняющая опорную функцию.Он устанавливается лишь в горизонтальном виде.Балка работает преимущественно на изгиб.Назначение балки заключается в перекрытии строительных конструкций.Балка – самостоятельный строительный и расчетный элемент.Ригель – это часть опорной рамы, тесно связанная со стойками.Сфера применения ригеля более широка.Он производится из дерева, металла и железобетона.Балки бывают деревянными и металлическими.Ригель – это стержень любой конструкции.Балка является основой для построения каркаса.

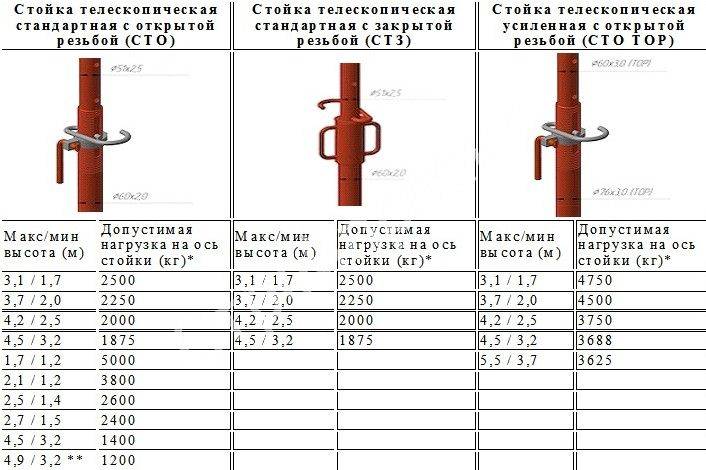

Классификация стоек для опалубки

Стойки с закрытой резьбой защищают механизм от загрязнений

Промышленность выпускает стойки для опалубки в разных параметрах относительно размера и несущей способности. Одним из принципиальных различий является расположение резьбы для регулировки высоты подъема оголовка.

Существует следующая классификация опорных изделий:

• С открытой резьбой. В таких стойках резьба накатана непосредственно на натяжной элемент и находится в открытом состоянии. Плюс такого решения в том, что толщина трубы используется максимально при сохранении технологической прочности. Добавляется к этому легкость чистки и смазки. Минус заключается в том, что строительные работы — это процесс грязный и пыльный. При попадании посторонних предметов на резьбу его нужно останавливать и тратить время на очистку. Кроме этого, абразивные частицы в смазке ускоряют износ приспособления.
• С закрытой резьбой. Отличие состоит в том, что на натяжителе находится металлическая гильза, полностью защищающая винтовой механизм от всех загрязнений. Такая технология способствует увеличению срока службы стоек, продлению периода между обслуживанием. Минус в увеличении размера опор и более высокой стоимости продукции.

Материалы для установки и их характеристики

В зависимости от размеров перекрытия, можно использовать более или менее прочные и дорогие материалы. Они могут быть как металлические, так и деревянные, а также отличаться по толщине, качеству и производителю. Рассмотрим каждый из них подробно.

Стойки-домкраты

Для создания опалубки или так называемого стола принято использовать инструмент стойки, которые специально изготавливают на заводах для этих целей. В частном домостроении иногда применяют деревянные бруски размером 100х100 мм и более. Но здесь нужно учитывать допустимую нагрузку, потому что всегда есть вероятность, что дерево изогнется под весом перекрытия.

Поэтому основным инструментом являются специальные стойки-домкраты. Производят их высококачественной стали, полых труб толщиной не менее 2 см.

Состоит стойка из 3 элементов:

1. Унивилка. Бывает нескольких видов, основная ее задача фиксировать и удерживать продольные балки. Она похожа на рогатку или вилку, между рогами которой помещают балки внахлест.
2. Стойка опалубки. Полая труба диаметром не менее 6 см изготавливается из стали 3 марки. Производят стойки различной длины от 1 до 5 м, весом от 6 до 15 кг.
3. Тренога. Может продаваться вместе со стойкой или отдельно. Ее основная функция фиксировать стойку на поверхности.

Унивилка вместе с внутренней трубой выдвигается из основной трубы на нужную длину в зависимости от высоты потолка, то есть перекрытия, которое необходимо удерживать до застывания. По высоте стойки выпускают от 1,2 до 3,6 метров в собранном виде и от 2,5 до 4,9 метров в разложенном виде.

Продольные и поперечные балки

Для продольных и поперечных балок используют двутавровые балки из металла, дерева и пластика в зависимости от допустимой нагрузки. В частном домостроении принято использовать деревянные балки из-за дешевизны и малого веса.

Металлический двутавр сам по себе тяжелый, и создает излишнее давление на стойки, поэтому его используют при монтаже перекрытий в высотках и более крупных зданиях с большим пролетом или для несъемных конструкций.

Продольные балки устанавливают на стойки внахлест. Длина нахлеста должна в 2 раза превышать сечение 1 балки. Сверху продольных укладывают поперечные балки такого же сечения. Кладка балок в 2 слоя позволяет равномерно распределять нагрузку от перекрытия и предупреждает прогиб двутавра.

Стандартное сечение для балок 200х80 мм. Изменяется только их количество и шаг между ними. Также используют обычные доски 100х50 мм, поставленные на ребро, и также уложенные в два ряда продольных и поперечных балок. Все методы хороши в использовании, главное чтобы они были способны выдержать нагрузку перекрытия.

Щиты

Щиты укладывают в последнюю очередь на поперечные балки, именно на них происходит укладка арматуры и заливка бетона. Для щитов используют различные материалы, которые способны отвечать ряду требований, а именно:

• влагостойкость;
• стойкость на прогиб;
• гладкая поверхность.

Таким требованиям отвечают следующие материалы:

• фанера ламинированная (желательно) толщиной не менее 18-25 мм;
• текстолит;
• строганная доска 40х200 мм;
• профилированный лист.

Аренда комплекта опалубки перекрытий

Интересует прокат оборудования в Москве по выгодной стоимости? Требуется аренда опалубки перекрытий на долгосрочной основе для капитального и текущего ремонта домов? Необходима комплексная реконструкция зданий, проведение отделочных работ? Компания «СтройАренда» готова вам помочь. Для строительных бригад и организаций представлены выгодные условия аренды стоек домкратов для опалубки перекрытий и доступные цены за м2.

Особенности опалубки перекрытий

Опалубка перекрытий представляет собой разборную конструкцию, состоящую из различных элементов, соединяемых между собой в единый каркас для выполнения требуемых работ. Все элементы собираются в единую конструкцию непосредственно в месте проведения работ. Аренда опалубки перекрытий позволяет без значительных финансовых затрат выполнить необходимые работы — возведение перекрытий и стен, реконструкция, ремонт, отделка в промышленном и гражданском строительстве. Аренда стоек также требуется в случае выполнения фасадных работ — штукатурки, покраски фасадов и т.д.Строительные конструкции различаются по типу:

• Разборно-переставные. Нашли применение при строительстве, реконструкции и ремонте полов, потолков. Прокат опалубки такого вида требуется при строительстве элементов домов, зданий, построек.
• Объемно-переставные. Используются при возведении стен в малоэтажном, многоэтажном и промышленном строительстве. Аренда строительных стоек данного вида необходима в случае, если выполняется капитальное строительство.
• Горизонтально-переставные. Используются при строительстве длинных зданий, например — жилых домов, гостиниц, промышленных сооружений. Аренда стоек опалубки необходима при возведении ТЦ, складских, административных зданий.

У нас также есть аренда телескопических стоек — данные элементы опалубки могут использоваться в различных диапазонах высот в зависимости от того, какая высота требуется в конкретном случае. Стойки домкраты оснащаются специальными приспособлениями для регулировки, что позволит подобрать необходимую высоту на объекте при выполнении тех или иных работ.

Что мы предлагаем

В нашей компании вы можете взять в аренду стойки домкраты высотой 3.1-4.5 м, унивилки, треноги, двутавр и другие элементы конструкций по выгодным ценам за м2. На сайте предусмотрен удобный калькулятор — вы можете самостоятельно рассчитать необходимое количество и цену опалубки в аренду. Также консультанты компании СтройАренда всегда готовы вам помочь с выбором и расчетами строительных конструкций.

Аренда опалубки перекрытий в нашей компании — это:

• Доступность конструкций. У нас на аренду опалубки стоимость вполне выгодная — ознакомьтесь с нашим прайсом и убедитесь в этом сами.
• Любые сроки временного пользования строительных конструкций. Аренда стоек для опалубки может оформляться и на 1 день, и на 2-3 недели.
• Доставка строительных конструкций на объект. У нас действует аренда строительной опалубки с доставкой по Москве.

Если вас интересует стоимость и условия, на которых выполняется аренда телескопических стоек для опалубки и других элементов строительных конструкций в нашей компании, задайте вопросы нашим менеджерам по телефону или через форму на сайте.

Аренда за 1 ед. /сутки (свыше 30 суток):	2.1 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):	2.3 р
Залоговая сумма:	100 р
Полная стоимость:	750 р

Аренда за 1 ед. /сутки (свыше 30 суток):	2.1 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):	2.3 р
Залоговая сумма:	100 р
Полная стоимость:	750 р

Аренда за 1 ед. /сутки (свыше 30 суток):	3.5 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):	3.7 р
Залоговая сумма:	110 р
Полная стоимость:	850 р

Аренда за 1 ед. /сутки (свыше 30 суток):	4.0 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):	4.2 р
Залоговая сумма:	140 р
Полная стоимость:	900 р

Аренда за 1 ед. /сутки (свыше 30 суток):	0.8 р
Аренда за 1 ед. /сутки (от 5 до 30 суток):	1.0 р
Залоговая сумма:	20 р
Полная стоимость:	210 р

Аренда треноги для опалубки

Аренда за 1 ед. /сутки (свыше 30 суток):	2.0 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):	2.2 р
Залоговая сумма:	100 р
Полная стоимость:	450 р

Аренда за 1 метр/сутки (свыше 30 суток):	3.0 р
Аренда за 1 метр/сутки (от 1 до 30 суток):	3.2 р
Залоговая сумма:	210 р
Полная стоимость:	780 р

Аренда ламинированной фанеры

Аренда за 1 ед. /сутки (свыше 30 суток):	30 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):	33 р
Залоговая сумма:	500 р
Полная стоимость:	2 300 р

Арендовать

Виды опалубки перекрытий (монолитная и балочно-ригельная)

Опалубка перекрытий классифицируется исходя из способа ее применения, типа конструкции, а также материала изготовления. Согласно способам ее использования различают съемные и несъемные конструкции. Отдельно можно выделить подвид съемной опалубки — скользящая.

В последнем случае монтаж происходит с применением материалов, которые становятся затем частью перекрытия, например, с такой целью используется профлист или пенополистирол. Съемную опалубку можно передать или взять в аренду — на нужное количество дней. В качестве материала могут быть использованы обычные дощатые конструкции, алюминиевые и стальные, фанерные опалубки.

Согласно типу конструкции, своими руками можно изготовить такие опалубки:

• монолитная;
• балочно-ригельная;
• кессонная опалубка;
• рамная или вертикально щитовая опалубка;

Установка опалубки для монолитного перекрытия своими руками происходит с применением телескопических стоек. С ее помощью формируются наклонные поверхности. Ее устройство включает такие элементы: палубу (двутавровые балки с ламинированной фанерой) и опорные части (телескопические стойки).

При монолитном строительстве разбирать устройство — снимать боковые щиты — можно через 3 дня после заливки. Через сколько можно снимать опорные балки зависит от длительности достижения бетоном характеристик заложенных в проекте.

Применение опалубки для перекрытий

Балочно-ригельная технология предусматривает монтаж каркаса из балок и ригелей с дальнейшей укладкой на них щитов. Такое устройство имеет неоспоримое преимущество — можно формировать конструкции любой длины без ограничений.

Монтаж щитов производится на полу, а затем стягивается через ригели при помощи шпилек (двухпалубная конструкция) или опираются на подпорки (однопалубная конструкция).

Кессонная и рамная конструкция для перекрытий

Установка кессонных опалубок своими руками предусматривает их монтаж на щиты перед тем, как заливаются объемные элементы, например, ламинированная фанера. Щиты формируют кессонный каркас. Опалубка включает такие элементы, как палуба, стойки, которые можно взять в аренду.

Перед заливкой опалубки бетоном происходит установка продольных форм на основных щитах. После застывания они образуют ребристую поверхность. Через сколько можно проводить распалубливание? Если речь идет системе Skydome, то опалубку можно снимать через 4-5 дней, оставив опорные балки для опалубки  до полного застывания еще на 28 дней.

Щитовая или рамная опалубка перекрытий включает такие элементы: щиты и опоры. В качестве щита применяется профлист, сварной каркас из алюминия или стали. На нем закрепляется палуба из ламинированной фанеры 18 мм с влагостойкими свойствами, которую можно взять в аренду. Элементы конструкции соединяются двумя видами замков.

Применение опалубки для перекрытий на стройплощадке

Короткие замки используются для схватывания щитов между собой, длинные – для придания поверхности ровности. Через сколько можно снимать опалубку зависит от скорости затвердевания бетона. Стоит оставить подпорки с пролетом не менее, чем 3 метра. При достижении бетоном проектных свойств, можно начинать демонтаж опор от середины до краев перекрытия.

Несъемная опалубка для перекрытий

Чтобы произвести монтаж несъемной опалубки применяется несущий профлист. Он имеет маркировку «Н» и производится из стального листа толщиной 0.65 мм. Дополнительные ребра жесткости позволили ему иметь оптимальные показатели несущей способности.

Высота его ребер находится в пределах 50-150 мм, а длина – от 1 до 12 м. Материал эффективен, если нужен быстрый монтаж перекрытия. На него укладывается арматура и заливается бетон. Отсутствие необходимости снимать профлист своими руками уменьшает трудозатраты и денежные расходы на ремонт потолка и закупку ламинированной фанеры.

Профлист имеет следующие преимущества:

• длительный срок эксплуатации без потери товарного вида;
• легкие вес, отсутствие давления на фундамент, в отличие от кессонных или балочных конструкций;
• легкий монтаж, который можно осуществить своими руками;
• профлист устойчив к коррозии;
• устойчивость к снежным нагрузкам;
• сравнительный расчет показывает его дешевизну.

Определение стойки для опалубки

Стойки для опалубки телескопического типа можно взять в аренду на время строительства

Стойки для опалубки перекрытий представляют собой опорные конструкции телескопического типа. Внешне они выглядят, как трубы на треноге с расположенными по бокам механизмами управления. Изделия изготавливаются из легированной стали, устойчивой к коррозии, вертикальным и горизонтальным нагрузкам. Стойка опалубки регулируется по высоте с помощью винтового устройства, благодаря чему достигается плотная подгонка опор по нужному размеру с точностью до миллиметра.

Приспособление отличается простотой и надежностью. Относительно небольшие габариты и малый вес дают возможность работать с телескопическими стойками опалубки даже в одиночку, что существенно уменьшает смету строительства. Раздвижные опоры имеют широкий спектр применения в частной и промышленной сферы. С их помощью проводится изготовление горизонтальных перекрытий толщиной до 40 см. Оборудование можно приобрести в торговой сети, по интернету, но для разового мероприятия целесообразно взять его в аренду.

Типы объемной опалубки

Существует два типа многоцелевой объемной опалубки:

• с рамной конструкцией;
• с модульной конструкцией.

Рамный тип объемной опалубки перекрытий представляет собой набор рам определенных стандартных размеров. Собираются рамы при помощи сварки. При монтаже рамы устанавливаются одна на другую до требуемой высоты.

Модульный тип имеет более сложное строение, он состоит из горизонтальных и вертикальных элементов разных размеров. Различные комбинации этих элементов позволяют создавать прочную опорную поверхность проектных габаритов. Соединение вертикальных и горизонтальных элементов производится путем простого болтового, фланцевого, штыревого соединения.
