Стабилизатор Теплоком: технические характеристики, функции, преимущества

Подбор стабилизатора

Основными параметрами при подборе стабилизатора являются качество выходного тока, мощность, скорость срабатывания, а также диапазоны входящего и выходящего напряжения. Чем ближе синусоида выходного сигнала к идеальной, тем выше качество сигнала стабилизатора. Приборы Teplocom не изменяют направление сетевого тока, обеспечиваемого ими качества тока достаточно для большинства бытовых моделей отопителей.

Электрическая мощность стабилизатора подбирается с запасом 30% к мощности потребителя. Если совместно с котлом используется внешний циркуляционный насос, требуемая мощность электроприбора рассчитывается по формуле:

Vtot = 1.3 x (V1 + V2∙3), где:

V1 — мощность котла, ВА.
V2 — мощность циркуляционного насоса, ВА.
3 — коэффициент, учитывающий скачок напряжения при пуске насоса.
1.3 — коэффициент, обеспечивающий запас мощности 30%.

Быстродействие стабилизатора определяет скорость, с которой прибор корректирует скачки напряжения.

В паспорте изделия указывают время срабатывания (в миллисекундах) либо скорость стабилизации (в вольтах за секунду, В/с). Следует выбирать приборы с наименьшим временем срабатывания и наибольшей скоростью стабилизации.

Чем шире рабочий диапазон входного напряжения, тем более универсален стабилизатор: приборы с ограниченным входным диапазоном не подойдут для сетей с низким качеством электроснабжения. Диапазон выходного напряжения, наоборот, следует выбирать как можно меньше. Большие отклонения выходного тока от 220 В чреваты нарушениями работы котла и его поломками.

Внимание! Отопительные приборы без сложной автоматики способны выдерживать отклонения до 10%, продвинутые модели котлов не допускают погрешностей свыше 5%

Требования к стабилизатору

Итак, вы все-таки решили, что стабилизатор необходим. Следующее, что хотелось бы знать о стабилизаторах напряжения для газовых котлов: какой лучше? Сейчас разберемся.

Число фаз

Тут все элементарно. Абсолютно все газовые котлы с электронным управлением требуют для своей работы ноль и одну из фаз. Следовательно, нас должны интересовать только однофазные стабилизаторы напряжения для газового котла. Они, к слову сказать, всегда дешевле трехфазных, так что тут нам повезло.

Мощность

Теперь определимся с мощностью. Можно, конечно, не забивать голову и просто купить стабилизатор с большим запасом, но мы же не олигархи?

Если с котлом вы уже определились, то все просто. Открываем инструкцию по эксплуатации и находим потребляемую мощность. Например, тот же Бакси Луна-3 в зависимости от навороченности потребляет от 80Вт до 165 Вт:

Берем мощность из инструкции и умножаем ее на 1.3 — это и будет минимальная мощность стабилизатора.

Не спутайте потребляемую электрическую мощность котла с производимой им тепловой мощностью!

Если котла нет, а стабилизатор нужно купить прямо сейчас (ну всякое в жизни бывает!), то ищите модель от 400Вт. Этого будет вполне достаточно, ведь в подавляющем большинстве случаев, мощность котла лежит в диапазоне от 70 до 250 Вт. Есть, конечно, уникальные модели, потребляющие около 500 Вт, но вряд ли вы случайно такой купите.

Обратите внимание, что некоторые производители стабилизаторов указывают мощность не в Ваттах (Вт), а в Вольт-Амперах (ВА). Это делается специально, чтобы ввести покупателей в заблуждение

Полная мощность всегда больше, так как включает в себя реактивную составляющую. Поэтому создается иллюзия, что стабилизатор более крутой, чем есть на самом деле.

Если вам удалось выяснить только полную мощность стабилизатора (ВА), умножьте ее на поправочный коэффициент 0.7, и вы получите примерное значение активной мощности в Ваттах.

Тип

Современные стабилизаторы выпускают четырех типов*:

электромеханические (с подвижным контактом);
релейные (реле в качестве силовых ключей);
электронные (когда вместо реле — тиристоры)
и инверторные (с двойным преобразованием).

*Чем все эти стабилизаторы отличаются друг от друга можно глянуть .

Техника безопасности гласит, что при возникновении любой неисправности газового оборудования запрещается совершать любые действия, из-за которых может возникнуть искрение или открытый огонь. В инструкции к некоторым газовым котлам говорится то же самое:

Мы с вами люди грамотные, и безо всяких инструкций знаем, что не надо закуривать в комнате, заполненной газом. Но стабилизатору-то работать не запретишь, ему все равно, воняет газом или нет…

Поэтому электромеханические сразу исключаем. Они просто опасны.

Электромеханические (латерные) стабилизаторы категорически запрещено устанавливать в одном помещении с газовым оборудованием! В случае утечки газа искрение, возникающее во время перемещения подвижного контакта по обмоткам автотрансформатора, может привести к взрыву. Для работы в загазованном помещении лучше всего подойдет симисторный (тиристорный) стабилизатор напряжения для газового котла.

Еще один момент. Некоторые «специалисты» считают, что релейные стабы совершенно не совместимы с газовыми котлами в силу своего низкого быстродействия. Но позвольте! Возможно, когда-то в древние времена так и было, но сейчас релейные стабилизаторы практически не уступают электронным по скорости реакции.

Более того, я собственноручно проводил эксперимент: выдергивал котел из розетки и быстро-быстро втыкал обратно. И он продолжал работать как ни в чем не бывало. Сколько времени длилась данная манипуляция? 0.2 секунды? Ну пусть даже 100 мс. А скорость срабатывания даже самых убогих релюшек в несколько раз выше (не превышает 20 мс).

Правда релейный стабик время от времени будет щелкать своими релюшками. Если для вас это неприемлемо, ищите тиристорный/симисторный, они работают бесшумно.

Итак, подведем итоги. Вот какой стабилизатор нужен для газового котла:

однофазный;
с мощностью на 30-40% больше мощности котла. Если мощность котла неизвестна, то сгодится любой стабилизатор от 400 Вт;
любого типа, кроме электромеханического. Можно и электромеханику, если вынести ее в другую комнату.

Для того, чтобы вам было легче сделать выбор стабилизатора для газового котла, далее я приведу ключевые особенности нескольких, наиболее распространенных в России моделей.

Как бороться с некачественным электроснабжением?

21 век – это век энергосберегающих технологий. Сегодня везде мы слышим о классах потребления А, А+,А++ и так далее. Это радует, но все забывают о маленьком нюансе – “Класс потребления, это КПД оборудования, что мы купили и чем оно ближе к 1, тем оно энергоэффективнее”. Опять же “Энергоэффективность” – понятие растяжимое и для верного курса к энергосбережению нужно соблюсти требования к оборудованию. Для таких целей существует электроустановочное оборудование, направленное на бытовые нужды.

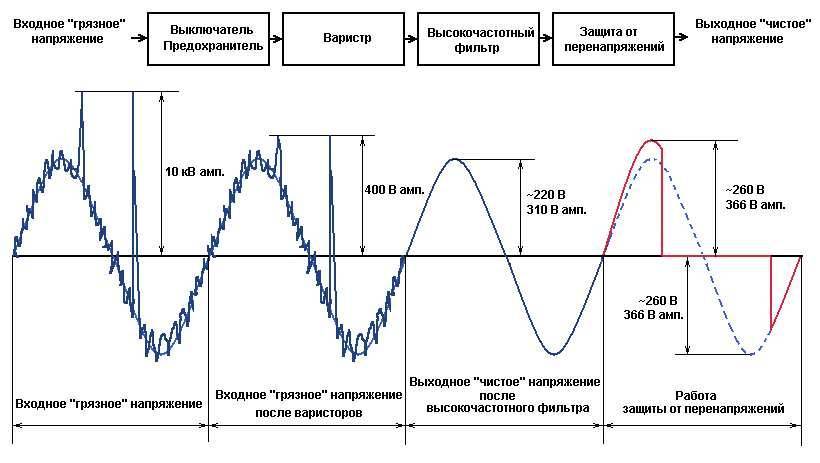

Все устройства защиты систем бытового электроснабжения можно поделить на 4 вида:

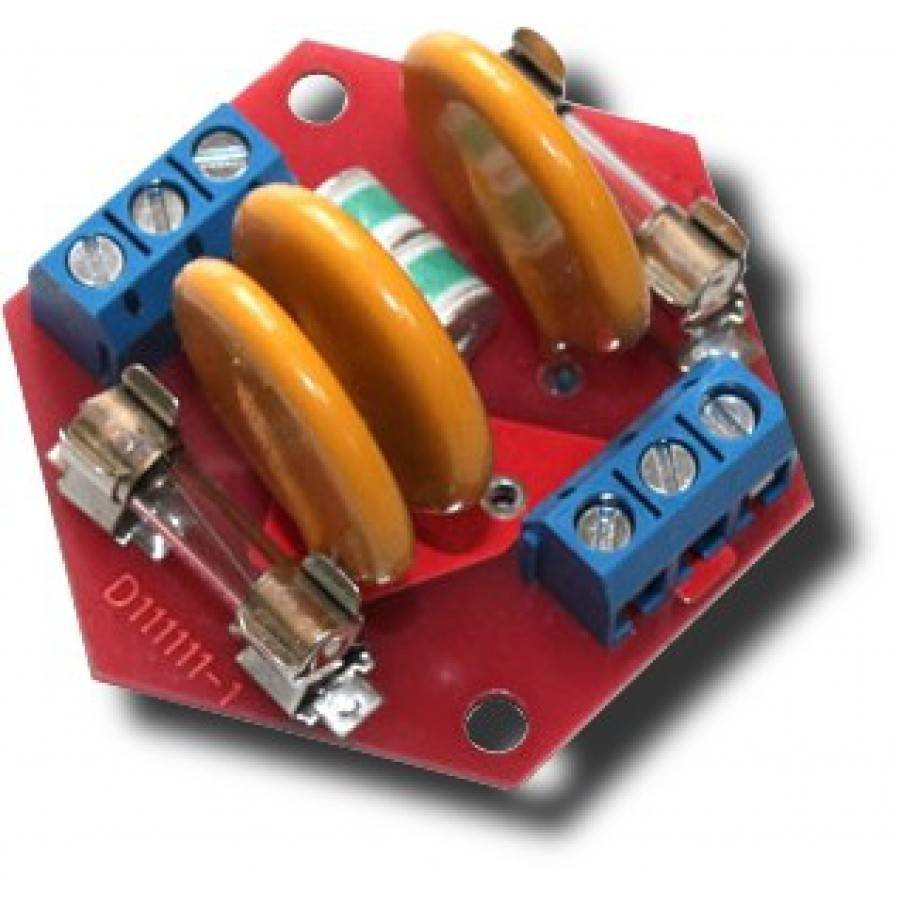

1) Устройства Защиты от Импульсных Перенапряжений (УЗИП) – это те самые модули электроснабжения, что обязаны защитить наш дом от ударов молнии в линии электропередачи или в радиусе 1,5км. Например, устройство грозозащиты и перенапряжений “TEPLOCOM АЛЬБАТРОС 220/500 AC”.

2) Устройства Защиты от Пониженных и Повышенных напряжений (УЗПП) – эти устройства защищают наши квартиры или дома от случайных 380В и 110В. Диапазон защиты этих устройств находится в пределах 190В – 250В.

3) Устройства Защиты электропитания с Фильтром (УЗПФ) – эти устройства защищают линии электроснабжения от помех свыше 100кГц, которые создаются новыми энергосберегающими и люминесцентными лампами, наводками, соседями, умными счётчиками и прочими источниками.

4) Устройства Стабилизации Напряжения (Стабилизаторы напряжения) – название таких устройств обусловлено основной функцией – выравнивание напряжения до заданного значения 220В.

ИБП Teplocom и Skat

Современные системы отопления в большинстве своем являются энергозависимыми. Для стабильной работы газового котла необходимо электричество. Чувствительный процессор, контролирующий работу отопительного оборудования, остро реагирует на скачки, а также внезапные отключения напряжения в сети.

Источники бесперебойного питания, выпускаемые компанией Бастион, потребуются в трех случаях:

Постоянные веерные отключения сети.

Низкое сетевое напряжение.

Перенапряжение сети.

ИБП предназначены для выравнивания рабочего напряжения, а также обеспечения автономной работы котла при отключении электричества. Потребителю предлагают бесперебойники двух моделей: Теплоком и Скат.

Модельный ряд бесперебойников

Как уже отмечалось, ИБП, выпущенные компанией Бастион, полностью адаптированы к особенностям эксплуатации в условии отечественных энергосетей.

Teplocom 300 – предназначен для автономного переключения котла на резервное питание в случае отключения электроэнергии. Работает от одной аккумуляторной батареи. Допускается подключение АКБ с автомобиля.Время резерва Teplocom 300, до 12 часов непрерывной работы котла. ИБП обеспечивает на выходе синусоидальную форму напряжения, погрешность на выходе составляет ±10 %. Предусмотрена напольная и настенная установка.

Teplocom 600 – обеспечивает необходимые условия для работы газового котла и системы отопления в течение 48 часов. Допускается подключение нескольких внешних АКБ. Автоматическое переключение на резервное питание в Teplocom 600 выполняется за 0,3 с. Порог переключения 188-245 В. Используется микропроцессорное управление. ИБП Теплоком обеспечивает синусоидальную форму выходного напряжения.

Teplocom 1000 – ИБП Теплоком Он-лайн для газового котла, используется для подключения автоматики и других узлов, которым критично даже мгновенное пропадание электроэнергии. Подключается к двум аккумуляторным батареям. Допускается подключение к автомобильным АКБ.Блок бесперебойного питания On-line Teplocom 1000 использует принцип электронного формирования нейтрали. Гальваническая развязка исключает появление электромеханических помех, влияющих на работу котла.Источник бесперебойного питания Teplocom для настенных газовых котлов работает по принципу двойного преобразования, что обеспечивает минимальную погрешность выходного напряжения ± 3%. Имеется встроенная функция автоматического байпаса.

SKAT UPS 10000 RACK – источник бесперебойного питания для газового котла Skat Бастион предназначен для промышленного и бытового применения, особенно на объектах особой важности. Главным достоинством SKAT UPS 10000 RACK является большая мощность оборудования до 10000 ВА, а также возможность обеспечения длительного резерва системы отопления.Источник бесперебойного питания Skat UPS 10000 RACK для газовых отопительных котлов имеет маркировку LT long time

Допускается одновременное подключение к ИБП двадцати внешних АКБ. Система может использоваться в качестве автономного источника питания для всего дома. На выходе образуется чистая и стабильная синусоида. Используется принцип двойного преобразования.

SKAT UPS 3000 RACK – станция с возможностью одновременного подключения к шести АКБ, с мощностью 3000 ВА. SKAT UPS 3000 RACK – это ИБП двойного преобразования, что объясняет высокую точность выходного напряжения с погрешностью не более ± 3%. Предусмотрена функция стабилизации и подавления импульсов электромеханических помех. Максимальное время автономной работы 21-22 часа. Тип используемых АКБ – герметичные свинцово-кислотные. Номинальное напряжение 12 В.

ИБП, изготавливаемые компанией Бастион, могут подключаться к обычным автомобильным аккумуляторам, что упрощает их комплектацию и процесс дальнейшей эксплуатации.

Плюсы и минусы ИБП Теплоком и Скат

Главным преимуществом оборудования, производимого компанией Бастион, является полная адаптация к российским условиям энергопотребления, а также наличие некоторых функций:

Возможность использования обычных автомобильных АКБ.

Чистый синус на выходе.

Возможность дистанционного управления.

Высокая степень защиты IP 20.

В качестве дополнительных преимуществ можно выделить: заводскую гарантию, предоставляемую в течение 5 лет.

Как показывают отзывы, недостатки в основном связаны с неправильным выбором оборудования. Поэтому, перед приобретением ИБП следует получить грамотную консультацию относительно технических параметров.

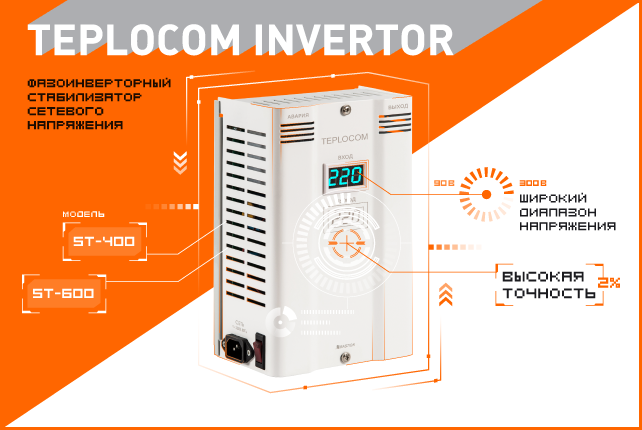

Стабилизаторы напряжения Teplocom для газовых котлов

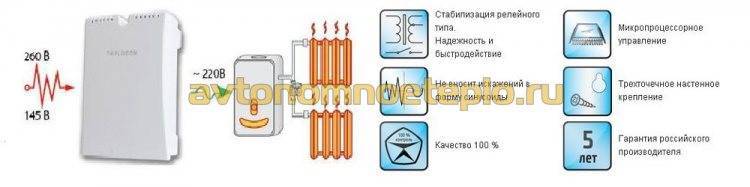

Стабилизаторы обеспечивают качественное напряжение для электроники газовых котлов. Это доступная альтернатива дорогостоящим источникам бесперебойного питания.

Рациональность выбора обусловлена тем, что большинство поломок отопительных приборов (25%) связаны именно со скачками сетевого напряжения, а не с резким выключением котла.

Специально для газовых котлов «Бастион» предлагает однофазные вольтодобавочные стабилизаторы Teplocom релейного типа. Все модели бренда поддерживают работу с входными напряжением от 145 до 260 В, обеспечивая выходной ток 200—240 В.

Спроектированы для непрерывного использования. Не изменяют синусоиду сетевого тока. За быстродействие устройства отвечает встроенный микропроцессор — время переключения контура не превышает 20 мс. Все модели линейки оснащены автоматическими системами:

отключения нагрузки при отклонении выходного напряжения от предельных величин;
повторного включения нагрузки при восстановлении сети;
фильтрации импульсных всплесков в сети;
молниезащиты.

Приборы поставляются в компактных стильных пластиковых корпусах белого цвета с настенным креплением и светодиодной индикацией состояния.

Модификации с приставкой -И (ST-222/500-И, ST-555-И, ST-888-И) оснащаются дисплеями для отображения входного тока.

Просты в установке, обслуживании, управлении. Заявленный срок службы 10 лет, производитель предоставляет пятилетнюю гарантию и страховку на сумму до 3 миллионов рублей.

Teplocom ST-222/500 с допустимым повышением мощности до 220В

Разработаны для использования с мелкой бытовой техникой и маломощными отопительными приборами. Поддерживается мощность нагрузки 200 ВА с допустимым повышением до 220-222 ВА, но не дольше 15 минут на протяжении одного часа. Выдерживают до 500 ВА на время не более 3 мин. (актуально для пусковых скачков напряжения).

Внимание! Паспорт может указывать электрическую и тепловую мощности прибора. Первая измеряется в вольт-амперах (ВА) или ваттах (Вт), а вторая — в киловаттах (кВт)

Стабилизатор подбирают только по электрической мощности.

Корпус с интегрированной розеткой подвешивается к стене на DIN-рейку (поставляется в комплекте), предусмотрено настольное размещение стабилизатора. Эксплуатировать вне помещений запрещено: требуется температура окружающей среды от +5 до +40 °C и относительная влажность воздуха не более 80%.

ST 555, ST 555-И

Используются совместно с отопителями квартир, частных домов, офисов, небольших производственных помещения. Штатная мощность 400 ВА с допустимым кратковременным повышением до 555 ВА. Не допускают перегрузок.

Фото 1. Стабилизатор напряжения модели ST-555, номинальная мощность нагрузки 400 ВА, производитель – «Teplocom».

Оборудованы функцией проверки правильности фазировки, индикатором потенциала свыше 20 В между «землёй» и нулевой фазой, сигнализацией выхода из строя входного предохранителя. Без нагрузки потребляют от сети не более 3 ВА.

Начинка облачена в компактный корпус с трёхточечным креплением, не содержит драгоценных металлов и камней. Эксплуатировать стабилизаторы этой серии вне помещений запрещено: модели работают при температуре воздуха от —10 до +40 °C и относительной влажности до 80%.

ST-888, ST-888-И

Построены на базе Teplocom ST-555, но отличаются повышенной мощностью: рабочей 600 ВА и максимальной до 888 ВА.

Обеспечивают стабилизированное питание установок теплоснабжения с несколькими циркуляционными насосами.

Функциональное оснащение аналогично серии ST-555. Система крепления предусматривает съёмный кронштейн. Рабочая температура воздуха от +5 до +40 °C при влажности до 80%.

ST-1300

Основное назначение — подача стабилизированного напряжения на водяные насосы, помпы и системы полива, расположенные на открытом воздухе. Единственный стабилизатор линейки, позволяющий использование в условиях улицы: герметичный пылевлагозащищённый корпус собран по стандарту защиты IP-56.

Применение Teplocom ST-1300 значительно экономит средства на прокладывание дополнительных линий энергоснабжения.

Мощность нагрузки 800 ВА с допустимым повышением до 1300 ВА (продолжительность повышения такая же, как у младших моделей). От сети потребляет не более 840 Вт.

Работают при любых погодных условиях, допустима температура воздуха от —40 до +50 °C

Важно обеспечить отсутствие паров агрессивных агентов рядом с работающим аппаратом

Источник бесперебойного питания (ИБП)

ИБП обеспечивает стабилизацию напряжения и питание от аккумулятора/-ов (АКБ), когда отключается электричество, например при обрыве проводов и других авариях. Наиболее распространены два вида ИБП: линейно-интерактивные и онлайн.

Линейно-интерактивные ИБП (Line-interactive) со встроенным стабилизатором, при наличии сетевого напряжения (даже значительно пониженного), в отличии от онлайн-ИБП, стабилизируют напряжение не задействуя АКБ, экономя их ресурс и значительно продлевая срок службы аккумуляторов. Прибор не требователен к частоте питающего напряжения (допускает отклонение ±10% без перехода на АКБ) и может, в отличии от онлайн-ИБП, питаться от обычного бюджетного генератора без электронного управления частотой (как вариант).

Онлайн ИБП

Стоит уточнить, что бережливое отношение к АКБ со стороны линейно-интерактивных и постоянная работа через батареи онлайн-ИБП не означает, что во втором случае придется менять аккумуляторы каждый год. Примерный срок службы АКБ в первом случае ~8-12 лет, в зависимости от интенсивности эксплуатации, во втором ~5-7 лет.

Энергия ИБП Pro 80019 000 руб.

Рис.3. Внешне Энергия ИБП Pro 800 похож на стабилизатор напряжения, но для функционирования нужен, как минимум один аккумулятор на 12 В.

Рис.4. Для работы ИБП Штиль SW1000L нужен модуль с батареями внутри (справа), на заводе в данный модуль уже установлено 6 небольших АКБ по 9 А·ч.

Рис.5. ИБП Штиль Штиль SW1000SL уже оснащен 3-мя АКБ по 9 А·ч, они установлены в корпусе прибора (совокупная емкость АКБ дает возможность автономной работы котла до 1,5 часов).

Почему не подходят компьютерные ИБП / UPS

Примечание 3. Обычные (компьютерные) ИБП не подходят для работы с газовыми котлами по двум причинам: ёмкость их встроенных аккумуляторов, чаще всего, рассчитана лишь на 10-15 мин. автономной работы (чего явно недостаточно). А выходное напряжение имеет форму «модифицированной синусоиды», что вызывает сбои в работе котлов и отрицательно сказывается на работе циркуляционных насосов системы отопления. Поэтому, для котлов используются комплекты ИБП, состоящие из инвертора и внешнего аккумулятора (-ов). Инверторы обладают чистой синусоидой, а внешние аккумуляторы можно выбирать любой емкости, исходя из необходимого времени автономной работы.

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Прошивки ТВ (упорядоченные)
Запросы прошивок для ТВ
Прошивки для мониторов
Запросы разных прошивок
. и другие разделы

По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Схемы телевизоров (запросы)
Схемы телевизоров (хранилище)
Схемы мониторов (запросы)
Различные схемы (запросы)

Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 — пластковый корпус для поверхностного монтажа
SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 — тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Стабилизатор напряжения для котла какой фирмы лучше выбрать

Стабилизатор напряжения – это прибор защитного профиля, благодаря которому насосы и блоки автоматики котлов не выйдут из строя по причины скачков электросети. Кроме того он нужен для того, чтобы проводить очистку от частотных искажений. Он может быть настенного или напольного типа, различаться по разным техническим характеристикам.

В поиске надежных производительных устройств были названы лучшие производители:

Бастион – научно-производственная компания из России, что уже около 30 лет выпускает современное оборудование источников питания, стабилизаторов, электротехники, защитных систем и др. Одна серия может насчитывать до 450 изделий, моделей.
Huter Elektrische Technik GmbH – немецкая компания, которая была основана в 1979 году, а в 2004 году поступившая на отечественный рынок. Деятельность направлена на разработку и выпуск современного электрооборудования, соответствующего международным стандартам. Каждая единица товара имеет долгую гарантию замены, обслуживания.
Энергия – российская компания, основанная в 2000 году. Сегодня это эксклюзивный дистрибьютор электротехники крупной корпорации SASSIN. Обладая собственным конструкторским отделом, производственными площадками в Китае, ассортимент уже насчитывает более 3000 позиций, постоянно разрастаясь.
Rucelf – известный российский бренд, вышедший на мировой рынок более 10 лет назад. Основная деятельность направлена на выпуск бытового электрооборудования, а именно стабилизаторов, электрощитового и сварочного оборудования, источников бесперебойной сети, автотрансформаторов и д. Высокий уровень изделий гарантирует непрерывный контроль технологического процесса.
Powerman – торговая марка, принадлежащая торгово-промышленной группе «ТАЙПИТ», основанной в 1991 году. Маркируются таким именем источники бесперебойного питания (ИБП), стабилизаторы, аккумуляторы. Большая часть продукции импортируется заграницу.
APC (American Power Conversion) – американская компания, основанная в 1981 году. Сегодня это крупный поставщик надежных современных ИБП, но под другим именем. В 2006 году компания была поглощена, после чего стала называться «APC by Schneider Electric». Новая фирма считается экспертом в сфере решений по управлению электроэнергией.
Sven – российская торговая марка, основанная в 1991 году. Сначала она разрабатывала и поставляла на рынок компьютерную периферию, после стала доступным и надежным производителем ИБП.
Ресанта – крупнейший латышский производитель, начавший деятельность в 1993 году. Сегодня это известный в странах бывшего СНГ поставщик отопительных устройств, стабилизаторов напряжения, сварочных аппаратов и другой техники.
Lider – отечественная марка, предлагающая высококачественное оборудование и устройства переменного напряжения по невысоким ценам. По техническим характеристикам, ценам является аналогом фирмы Progress. Каждый прибор адаптирован под российские условия, имеет высокую морозоустойчивость, может синхронизироваться с разными импортными аппаратами.
Штиль – компания считается лидером среди отечественных производителей по выпуску систем электропитания уже около 25 лет. Этому заслугой является собственная производственная база, постоянное внедрение инноваций, растущий научный потенциал.

Как подобрать стабилизатор по характеристикам

Если неправильно подобрать стабилизатор для котла, то он слишком быстро выйдет из строя или будет создавать неудобства во время работы. Такой исход нежелателен. Поэтому перед покупкой прибора обязательно следует ознакомиться с его техническими характеристиками и дополнительным функционалом.

Электрическая мощность

Мощность стабилизирующего устройства определяется исходя из того, сколько ватт потребляет газовый котел. В данном случае основной потребитель электроэнергии — циркуляционный насос. Он прокачивает по системе отопления нагретую газом воду. Обычно насосы котлов потребляют не более 100-180 Вт.

Стабилизатор напряжения следует приобретать с запасом по мощности в 25-30 %. Если отопительный котел потребляет 100 Вт электричества, для его работы необходим стабилизатор минимум на 125-130 Вт. Найти в продаже именно такой прибор не получится. Поэтому придется взять стабилизатор с максимально близкими характеристиками. Например, 150, 200 или 300 Вт. Для большинства газовых котлов с одним циркуляционным насосом нужен стабилизатор мощностью 400 Вт. Можно и больше, но смысла в этом нет, так как придется доплатить за лишние ватты.

Устройство BAXI Energy 400 для котельного оборудования мощностью 400 Вт

Диапазон входных напряжений

Сетевое напряжение в черте города держится в пределах нормы и составляет 210-240 В. В сельской местности и населенных пунктах, удаленных от подстанций, оно способно варьироваться в широком пределе.

Поэтому при покупке стабилизатора важно обратить внимание на его диапазон входных напряжений. Модели, которые способны работать при экстремально низких значениях вольтажа, стоят дороже. Но они более живучие и обеспечат бесперебойное функционирование газового электрокотла даже при 140-160 В входного напряжения

Но они более живучие и обеспечат бесперебойное функционирование газового электрокотла даже при 140-160 В входного напряжения.

Узнать, на какой вольтаж рассчитан тот или иной прибор, можно у продавца. Также перед покупкой не помешает поискать описание на устройство в интернете. Лучше всего смотреть диапазон входных напряжений в руководстве по эксплуатации.

Входной ток и вольт-амперные характеристики

Под вольт-амперными характеристиками подразумевается связь между входными и выходными токами и напряжениями прибора. Здесь применим закон сохранения энергии. Если в стабилизатор входит 200 Вт электрической мощности, то и выходить из него будет около 200 Вт (без учета КПД).

Эти превышения необходимо учитывать как при выборе стабилизирующего аппарата, так и при приобретении питающих кабелей и автоматических выключателей для защиты.

Таблица подбора сечения питающего кабеля

С выходными параметрами проще. Напряжение остается в заданном диапазоне. А значит и ток держится в стабильном состоянии. Разве что в момент запуска циркуляционного насоса он способен принимать в несколько раз большие значения, чем при обычной работе.

Защиты и функция перезапуска

При критически низких значениях входного напряжения стабилизатор не сможет поднять выходное до требуемого уровня. Работа в таких режимах вредна и для стабилизирующего устройства, и для газового котла, который оно питает.

Поэтому в хороших моделях предусмотрена функция отключения прибора при слишком низком входном напряжении. После того как этот параметр примет приемлемое значение, устройство автоматически запустится и продолжит работу в штатном режиме.

Крепление и конструктивные элементы

Различные модели стабилизаторов сильно отличаются по внешнему виду и конструктивному исполнению. С точки зрения монтажа, бывают следующие типы:

с креплением в вентилируемый электрический шкаф;
настенный;
переносной (ставятся на стол или полку);
универсальные модели.

Отличия имеются и в способах указания входного и выходного напряжения:

с цифровым вольтметром на семисегментных индикаторах;
со стрелочным прибором;
с жидкокристаллическим экраном.

А если рассматривать органы настройки и управления:

с вращающимися регуляторами;
с кнопками.

Прочий функционал стабилизатора напряжения

Некоторые модели стабилизаторов напряжения оснащаются защитой от перегрева. Она необходима, чтобы устройство не вышло из строя под действием слишком высокой температуры. Датчики нагрева устанавливаются на силовые трансформаторы, транзисторы или симисторы устройства. Как правило, это самые горячие места, по которым и судят об общем температурном состоянии.

Помимо этого, устройство стабилизации может оснащаться защитой от перегрузок и токов короткого замыкания. Чаще всего это обыкновенный автоматический выключатель, встроенный в корпус.

Стабилизаторы напряжения Teplocom и Skat

Обычные стабилизаторы напряжения не могут использоваться при подключении к газовым котлам. Автоматика котельного оборудования чувствительна к параметрам электрической сети и может выйти из строя не только при повышенном, но и при пониженном напряжении.

Контроллеры и циркуляционные насосы выходят из строя при отсутствии синусоиды выходного напряжения. Полностью обеспечить все необходимые рабочие параметры обычный выпрямитель, используемый для компьютерной и бытовой техники, не в состоянии. Компания Бастион разработала линейку оборудования, специально предназначенного для подключения к газовым котлам отопления.

Виды выпускаемых стабилизаторов

Чтобы обеспечить длительную и безопасную эксплуатацию газовых энергозависимых котлов, потребуется установить специальные стабилизаторы напряжения. Современное газовое оборудование является полноценной станцией, оснащенной микропроцессором, насосным оборудованием, программатором, устройством контроля и управлением клапанами, и т.д.

Чтобы обезопасить электронику от негативных последствий скачков напряжения, была разработана линейка стабилизаторов Теплоком и Скат.

Teplocom ST 222/500 – модель, предназначенная для подключения к котлам с открытой и закрытой камерами сгорания. Снабжена микропроцессорным управлением и возможностью автоматического восстановления работы после отключения, при достижении критичных отметок показателей напряжения.В Teplocom ST 222/500 предусмотрено настенное и напольное крепление, а также возможность установки на ДИН рейку. Рабочий диапазон 145-260 В.

Teplocom ST 555 – максимальная нагрузка не более 555 ВА. Преимуществом модели является предусмотренная функция автоматического отключение прибора при возникновении аварийных ситуаций, с последующим восстановлением работы. Teplocom ST 555 легко подключить к котлу, благодаря встроенной розетке и удлинителю.

Teplocom ST 888 – в модели предусмотрена стабилизация релейного типа. Управление осуществляется с помощью микропроцессора. На выходе образуется чистая синусоида. Время переключения не более 20 мс.Teplocom ST 888 – это оптимальное решение для установки в частных домах и коттеджах. Подключить стабилизатор сетевого напряжения для системы отопления Teplocom к котлу достаточно просто, благодаря специально разработанной конструкции по типу «удлинителя».

Teplocom ST 1300 – модель, специально предназначенная для уличной установки, имеет влагозащищенный корпус. Teplocom ST 1300 способен сохранять работоспособность при температуре от -40 до +50°С. Серия традиционно имеет высокие показатели стабильности и чистую синусоиду на выходе.

Teplocom GF – модуль, специально разработанный для подключения котла при отсутствии или некачественном монтаже заземления. Стабилизаторы электропитания Теплоком для котлов на газе, способны устранить любые электромеханические помехи в сети.Модуль Teplocom GF оптимальное решение, если автоматика котла постоянно выдает ошибку, влияющую на работоспособность оборудования.

Заключение.

Мы рассказали о способах защиты котельного оборудования и видах устройств способных это осуществить. На сегодняшний день много разных БРЕНДОВ способных предоставить спектр возможностей в этой области, возможно имеются и другие БРЕНДЫ устройств защиты бытовой электроники. Однако, на текущий момент, всё же, лидирующие позиции остаются за компанией БАСТИОН TEPLOCOM. Мы уверены, что Вы шагнёте в нужном направлении, изучив предоставленный Вам материал. А в век нано электроники, ранее незаметная проблема электроснабжения, становится “Ахиллесовой пятой” способной в неожиданный час нанести сокрушающий удар бытовой технике.

Помните!!! Планируя строительство котельной, дома, да и вообще – всегда отводите должное внимание системам защиты: заземления, грозозащиты (защите от молний), резервного питания и стабильного электроснабжения. .Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru “ВИКО” – инженерная сантехника в Челябинске

Сайт компании ВИКО: www.td-viko74.ru “ВИКО” – инженерная сантехника в Челябинске

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru “ВИКО” – инженерная сантехника в Челябинске

Стабилизаторы напряжения Теплоком для газовых котлов
