Бесперебойное питание для насосов отопления

Популярные заводские модели

Лидерами продаж считаются такие модели ИБП:

Бесперебойник SVC DI-600-F-LCD

1. Энергия ПН-1000. Емкость аккумулятора составляет 75 А*ч, чего достаточно для непрерывной работы котла в течение 8 часов. На выходе прибор выдает ровную синусоиду. Он имеет линейно-интерактивный вид, имеет доступную цену и повышенный КПД. Средняя стоимость модели — 26000 руб. Предлагаются и другие разновидности приборов, отличающиеся емкостями батарей.
2. SVC DI-600-F-LCD. Небольшое устройство способно поддерживать работу котлов и насосных станций. Выходное напряжение не имеет выраженных отклонений. Оборудование не требует регулярного обслуживания. Скорость перехода в автономный режим — 15-20 микросекунд. Встроенный аккумулятор в комплект не входит. Используются внешние батареи емкостью до 200 А*ч. Это обеспечивает 24 часа непрерывной работы насоса. Наибольшая нагрузка не должна составлять более 360 Вт. Такая модель ИБП обойдется в 6-7 тыс. руб.
3. Tieber T-1000. Бесперебойник с наибольшей емкостью при отключении энергии позволяет отопительной системе работать не менее 48 часов. Прибор питается от 2 батарей емкостью 200 А*ч. Рекомендуется устанавливать , не выделяющие токсичных паров. Устройство выдерживает пиковую нагрузку до 800 Вт. Выходное напряжение имеет вид чистой синусоиды. ИБП может питать котел, насос и систему теплого пола.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

• не шумят;
• высокий КПД, если работают от сети;
• доступны.

Минусы:

• переключаются на АКБ за 4 – 12 минут;
• нельзя корректировать параметры напряжения и тока;
• энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

• переводят оборудование в автономный режим за 2 – 10 мс;
• КПД;
• стабилизируют напряжение и без АКБ.

Минусы:

• не корректируют синусоиду и частоту тока;
• предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

• подключенные устройства продолжают получать питание, даже если отключают свет;
• стабильные электропараметры;
• подзаряжаются от бензинового генератора;
• можно корректировать выходное напряжение.

Минусы:

• шумные и выделяют много тепла;
• КПД – 80 – 94%;
• в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

• малая энергоемкость батареи, что дает немного времени автономной работы;
• нет защиты от перегрева;
• аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Заводские модели

Энергия ПН-1000 с аккумулятором на 75 А

Перед нами простой бесперебойник с неплохим аккумулятором емкостью 75 А/ч. При мощности насоса в 100 Вт время автономной работы составит около 8 часов. Пиковая мощность составляет 1000 Вт, чего хватит на любую реактивную нагрузку. На выходе аппарат дает чистую синусоиду. А относится он к линейно-интерактивным ИБП, отличающимся высоким КПД и доступной ценой. Стоимость модели на отечественном рынке составляет около 260000 рублей.

Также в продаже представлены модификации с другой емкостью аккумуляторов:

• На 100 А/ч – до 11 часов при работе с нагрузкой 100 Вт;
• На 55 А/ч – до 6 часов при работе с нагрузкой 100 Вт;
• На 200 А/ч – до 23 часов при работе с нагрузкой 100 Вт.

Если отключения электроэнергии в вашей местности носят частый и длительный характер, рекомендуем обратить внимание на последнюю модификацию – ее стоимость составляет 36-37 тыс. рублей.

SVC DI-600-F-LCD

Компактный бесперебойник, который может работать с котлами и насосами, обеспечивая непрерывную циркуляцию теплоносителя в системе отопления. Он относится к разряду линейно-интерактивных и дает на выходе чистую синусоиду без каких-либо искажений. Оборудование не требует вмешательства пользователей в свою работу и обеспечивает погрешность выходного напряжения не более 10% – для насосов это норма, а вот для котлов она могла бы быть и поменьше. Скорость переключения на работу от АКБ не превышает 20 мсек.

Встроенного аккумулятор здесь нет, к бесперебойнику подключается внешняя АКБ емкостью до 200 А/ч – это обеспечит до 24 часов автономной работы системы отопления. Пиковая нагрузка для данной модели не должна превышать 360 Вт. Ориентировочная стоимость модели – 6,5-7 тыс. рублей.

Tieber T-1000

Если нужен бесперебойник с максимальной емкостью, от которой насос сможет проработать до двух суток, следует обратить свой взор на эту модель. Она работает сразу с двумя аккумуляторами емкостью до 200 А/ч каждый. Производитель рекомендует использовать гелевые необслуживаемые батареи, так как они не выделяют в атмосферу вредных газов – это актуально для жилых помещений.

Максимальная мощность в нагрузке составляет 800 Вт. Бесперебойник может питать довольно мощные насосы и котлы отопления, а также узлы водяных теплых полов. Форма выходного напряжения – чистая синусоида, как того требуют двигатели насосного оборудования. Прибор ориентирован на напольную установку, рядом с ним ставятся аккумуляторы. Максимальный ток заряда составляет 12 А/ч.

Выбираем UPS для циркуляционного насоса

Для тех, кто хочет обезопасить себя от неожиданного отключения света, мы сделали небольшую подборку обязательных параметров, на которые стоит сконцентрировать заинтересованность в первую очередь.

Параметры исходящего тока

Как уже писали выше, отличительная черта правильного UPS — чистая или правильная синусоида выходного сигнала. Отклонения в синусоиде недопустимы. Для исправной деятельности газового и твердотопливного котла с циркуляционными насосами подобные аппараты с сомнительными характеристиками абсолютно не пригодны.

Перед покупкой следует заглянуть в паспорт изделия, и поинтересоваться какого типа синусоида у этого ИБП.

Пусковая мощность

Для надежной работы ИБП будет лучше, если его мощности будет с запасом хватать на все потребности подключенного оборудования. Нас в данном варианте больше интересует, чтобы мощности хватало для работы циркуляционного насоса котла. Луше всего если UPS перекрывает запас хотя бы в пять раз. А еще лучше, если он будет в 7 раз больше расчетной.

Узнать потребляемую мощность электрического насоса для котельной можно из его технического паспорта.

Производительность источника

Теперь мы плавно перешли к аккумуляторам. Безопасная работа котельного оборудования не ограничивается наличием бесперебойника. Для обслуживания отопительной системы жизненно необходим аккумулятор. Лучше даже не один, а несколько. Главное — емкость аккумулятора. Она измеряется в Ампер-часах (А/час). Тут всё достаточно понятно, чем емкость больше, тем лучше.

А вот типов аккумуляторов может быть несколько:

1. Самый дешевый и достаточно известный — кислотно-свинцовый есть практически у каждого автомобилиста любителя. Но у них есть очень неприятная черта. При работе выделяются вредные пары электролита.
2. Есть никель-кадмиевые аккумуляторы. Относительно безопасные и недорогие. Но они боятся глубокого разряда. Если это произошло, часть его емкости теряется.
3. Самый лучший вариант для домашней системы энергообеспечения — литиевый источник электричества. У него отсутствуют недостатки других модификаций, но они стоят очень дорого.

При выборе аппарата бесперебойного снабжения электричеством для котла отопления, кроме перечисленных основных характеристик, есть и другие параметры, на которые обязательно стоит обратить свое внимание. Они сугубо субъективные и на работу отопительных комплексов никак не влияют:

1. Внешний вид
2. Наличие дисплея. На нем отображается информация о напряжении и частоте тока.
3. Вариант размещения. Может быть, как напольного, так и настенного исполнения.
4. Цена изделия. У разных производителей подобных систем — разная цена.

Что такое источники бесперебойного питания и зачем они нужны

Современные отопительные котлы управляются микроконтроллером, которому необходимо электропитание. Кроме того, требуется постоянное питание двигателя насоса.

Если управляющий модуль может поддерживать функции от небольшого аккумулятора, или вообще временно отключиться, то циркуляция теплоносителя прекратится.

Многие модели котлов самостоятельно управляют насосом: то есть, его установка в трубу с теплоносителем является штатной. С точки зрения ИБП – не имеет значения, как работает система: синхронно, или оборудование включается само по себе.

Его задача – не допустить потери управления котлом и насосом при отключении основного энергоснабжения.

Предназначение циркуляционного насоса

Циркуляционный насос DAB EVOSTA.

Циркуляционный насос EVOSTA для систем отопления.

Корректная работа отопительного оборудования заключается в постоянном движении теплоносителя по трубопроводу. В том случае, если этого не происходит, обогрев дома невозможен. Перебои с подачей энергии для работы отопления приводят к охлаждению помещения. При длительном отсутствии подачи обогрева трубы перемерзают, вследствие чего – лопаются. Восстановление системы отопления – это хлопотно и дорого

Проблема с подачей электроэнергии актуальна для домов, находящихся в сельской местности. Обильные снегопады приводят к авариям на электрических подстанциях, а устранение таких ситуаций происходит не так быстро. Ввиду таких обстоятельств в первую очередь страдают жильцы частных построек. Во избежание подобных ситуаций многие владельцы индивидуальных домов стараются обеспечить себя автономным оборудованием. Однако для запуска системы отопления требуется много энергии, а установка мощной системы для выработки электричества стоит дорого.

Наиболее оптимальным и дешевым вариантом для сохранения бесперебойной работы отопительной системы является установка маломощных циркуляционных насосов, работающих от автомобильного аккумулятора или солнечной батареи.

Такой прибор может устанавливаться также для экономии электроэнергии, поскольку имеет низкое энергопотребление для подогрева воды в трубах отопления. Кроме того, насосы устанавливаются для равномерного распределения тепла в двухэтажных частных домах.

Выбор

Первое, что нужно учесть при выборе бесперебойника:

• Мощность циркуляционного насоса.
• Класс его энергопотребления.
• Время, на которое отключают свет.

Для чего нужно знать класс энергопотребления. Предположим, мы имеем насос 45 Вт. В момент запуска происходит скачок мощности, т.е. он потребит больше Вт

Важно, чтобы он не превысил мощность ИБП. Если насос у вас класса А, частотный преобразователь снижает пусковой момент до 1,5 от обычной мощности

Тогда максимальный показатель мощности будет равен 45х1,5=67 Вт.

Если вы не знаете класса энергопотребления насоса, лучше подстраховаться и взять коэффициент 6. Тогда расчёт будет выглядеть так: 45х6=270 Вт.

Время работы ИБП будет зависеть от количества и ёмкости батарей. Однако увеличивать число батарей не дёшево и не все бесперебойники позволяют использовать дополнительные батарейные блоки.

ИБП со встроенными батареями используют большей частью для смягчения скачков напряжения – превращения пилообразной их формы в ровную синусоиду. Обеспечить работу котла, в случае выключения, они могут лишь на 20 минут.

Другой вариант – ИБП с зарядным устройством, к которому можно подсоединять внешние аккумуляторы.

Время автономной работы рассчитывается так:

(Ёмкость аккумулятора) х (на напряжение в цепи) : ( полную мощность в ВА)

Примечание: Чтобы перевести суммарную мощность из Вт в ВА, её нужно разделить на 0,7.

8-12 часов автономной работы – хороший показатель для ИБП. А для аккумуляторов оптимальная ёмкость – 100А/ч.

Схема работы ИБП по технологии Offline

Линейно-интерактивный, или Он-лайн ИБП выбрать?

Если котёл газовый или на дизеле, лучше подойдут Он-Лайн приборы. Можно использовать и Линейно-интерактивные, но дополнительно установив к нему стабилизатор напряжения.

Для котлов на твёрдом топливе можно выбрать более дешёвый линейно-интерактивный ИБП.

Ошибки, которые часто допускают, выбирая ИБП:

• Время автономной работы определяется не мощностью прибора, а ёмкостью аккумуляторов.
• Если в маркировке стоит индекс LT – это означает, что ИБП идёт с внешними батареями, которые не входят в стоимость агрегата. Их нужно купить дополнительно – без них прибор работать не будет.
• Цифры, которые указаны в модели – это не Вт, а ВА.
• Воздержитесь от покупки ИБП сомнительных производителей.

Производители, зарекомендовавшие себя, как надёжные – Fiamm, Leoch, Delta, AQQU,CSB, Inel.

Газовое отопление остается популярным по причине низкой стоимости топлива. Однако установка дымохода для газового котла требует знаний и определенного опыта, так как требования к монтажу очень строгие из-за повышенного риска взрывоопасности. Читайте о том, какие виды дымоходов существуют и как их установить. О том, что такое парокапельные обогреватели и где их применяют, читайте в этой статье.

Примерные цены

На рынке ИБП представлены различные модели на все виды кошельков. Линейно-Интерактивный ИБП для отопления можно купить за 5800 – 9400руб.

Модель Он-Лайн серии будет стоить от 12300 руб. есть агрегаты за 20, 33, 75 и за 100 тыс.руб.

Как уже говорилось, аккумуляторы не входят в комплект ИБП – их нужно покупать отдельно.

В зависимости от модели и ёмкости, один АКБ можно приобрести за 2300-11000 руб.

Покупка и установка ИБП может показаться излишней тратой времени и средств. Однако есть вероятность лишиться дорогостоящего оборудования и остаться в холодное время года без отопления. И если взвесить все «за» и «против», затраты бесперебойник уже не кажутся так велики.

Необходимость ИБП

На линиях электропередач иногда происходят обрывы проводов и другие аварии. В этом случае отключается автоматика отопительного котла. Котлы импортного производства могут навсегда выйти из строя. Все насосы останавливаются, теплоноситель из-за нарушения циркуляции перегревается. Это может привести к крупной аварии системы отопления. Спасти ее при отключении электричества можно попробовать несколькими способами:

1. Создать такую систему, которая не имеет насоса и не зависит от электричества. Теплоноситель в такой системе должен циркулировать за счет гравитационной силы, возникающей при разности плотности жидкости в трубах подачи и обратного хода. Такая система требует применения труб довольно большого диаметра и не очень поддается регулированию.
2. Защитить отопительную систему может бесперебойник, работающий от аккумулятора. В случае внезапного отключения электричества автоматически включается аккумулятор. Система продолжает работать. Для работы такого ИБП необходим инвертор, который преобразует постоянное напряжение в переменное. Все оборудование может быть установлено в любом помещении. Обслуживания бесперебойник не требует никакого. Только раз в несколько лет придется менять аккумуляторные батареи. Работает устройство бесшумно, стоимость его значительно ниже цены любого генератора.
3. Для получения электрической энергии можно использовать дизельный или бензиновый генератор. Это не самый дешевый и не самый безопасный способ. При работе генератора не исключены скачки напряжения. Они могут повредить электронику управления котла. Генераторы имеют довольно большую мощность. Для их установки требуется специальное помещение. Эти агрегаты издают много шума, выделяют большое количество выхлопных газов, требуют постоянной заправки баков топливом.

Бесперебойник хорошо работает в системах отопления с газовыми котлами. Но большинство потребителей не знает, что твердотопливные котлы при перебоях с электроснабжением тоже могут выйти из строя. ИБП способны и их спасти от разрушения.

Критерии выбора резервного источника питания

Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:

• Мощность;
• Ёмкость аккумуляторной батареи;
• Время допустимой автономной работы;
• Возможность использования внешних батарей;
• Разброс входного напряжения;
• Точность напряжения на выходе;
• Время перехода на резерв;
• Искажения напряжения на выходе.

Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.

Определение требуемой мощности ИБП

Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.

Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:

Р/Cos ϕ

Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.

В итоге мощность ИБП для циркуляционного насоса отопления будет равна:

P/Cos ϕ*3

В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.

Емкость батарей

Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства. Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.

Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:

https://youtube.com/watch?v=-CrXgfcWRpQ

Входное напряжение

Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.

Напряжение на выходе и его форма

Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.

Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.

При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:

• Температура в помещении должна соответствовать величинам, указанным в документации;
• В помещении не должно быть паров едких реагентов и горючих жидкостей;
• Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.

Можно ли сделать своими руками?

Да, и для этого даже не нужно быть профессиональным механиком. Достаточно приобрести отдельные детали (см. следующий раздел) и собрать из них бесперебойник.

Собрать свой аппарат вполне возможно, однако это потребует некоторых знаний в данной области. Если же человек не обладает ими, то заниматься сборкой устройства не стоит.

К тому же стоит понимать, что самодельная система не сможет функционировать долгое время.

Что потребуется?

Для сборки потребуются:

• Инвертор 12-220 В. Стоит помнить, что инверторы есть разные, и они могут отличаться по разным характеристикам.
• Аккумуляторные батареи. Тут все просто: чем больше батарея – тем дольше время работы.
• Зарядное устройство – должно соответствовать объему батареи.

Критерии выбора ИБП для циркуляционного насоса

Напряжение и мощность

В подавляющем большинстве насосы для бытовых систем автономного отопления — это однофазные устройства небольшой потребляемой мощности (от нескольких десятков до нескольких сотен ватт). Таким образом, для питания двигателя насоса подойдут однофазные ИБП соответствующей мощности.

Однако, при выборе «бесперебойника» обязательно следует принять во внимание кратковременные, но довольно высокие пусковые токи электродвигателя насоса, которые могут превышать его номинальную мощность потребления в 3-5 раз. Учитывая экономичность потребления современных циркуляционных насосов, в большинстве случаев вполне достаточно будет использовать ИБП мощностью 500-1000 ВА

Время работы в автономном режиме

В руководствах по эксплуатации на ИБП производители указывают значение этой характеристики при полной загрузке. Очевидно, что фактическая длительность автономной работы зависит от потребляемой мощности двигателя насоса и емкости используемых аккумуляторов.

В современных ИБП, имеющих встроенные аккумуляторы, как правило, реализована возможность увеличения емкости (и, соответственно, времени автономной работы) за счет подключения дополнительных внешних батарей.

Модели, в которых вообще не предусмотрены штатные аккумуляторы, будут более предпочтительны в отношении подбора требуемой емкости АКБ. Оснащенные более мощными зарядными устройствами, такие ИБП могут работать с внешними батареями повышенной емкости, обеспечивая необходимую длительность автономной работы «бесперебойника».

Форма выходного сигнала

Идеальным для питания любой нагрузки является напряжение синусоидальной формы или с максимально приближенной к синусоиде кривой. Однако, нередко на выходе инвертор ИБП в автономном режиме формирует вместо правильной аппроксимированную (ступенчатую) синусоиду или даже меандр (периодический сигнал прямоугольной формы в каждом полупериоде графика синуса). Такая форма сигнала с сильным искажением синусоидальности кривой особенно неблагоприятна для переменного напряжения питания электродвигателей и силовых трансформаторов.

Работа циркуляционного насоса в сети с сигналом типа модифицированная синусоида приводит к недопустимому нагреву магнитопровода статора и ротора из-за возникновения в них добавочных потерь, вихревых токов. Это приводит к сокращению срока службы или повреждению изоляции двигателя насоса и высокому риску преждевременного его выхода из строя.

Поэтому, при выборе ИБП для циркуляционного насоса очень важно обращать внимание на заявленную в характеристиках производителем форму выходного сигнала. Для питания чувствительных к форме сигнала электроприводов это обязательно должна быть идеальная синусоида

Тип ИБП

Важные технические характеристики, которые прежде всего необходимо учитывать при выборе типа «бесперебойника» для питания циркуляционного насоса – это скорость перехода на автономный режим работы и форма выходного сигнала.

Устройства с лучшим сочетанием таких характеристик – это ИБП двойного преобразования (топология онлайн) и некоторые модели линейно-интерактивного типа – их использование для питания насосов по ряду причин менее предпочтительно.

Оффлайн (или резервные) ИБП, как правило с формой выходного сигнала меандр (а в лучшем случае – сильно модифицированной синусоидой), принципиально не могут быть рассмотрены в качестве подходящих источников питания электродвигателей (в нашем случае – циркуляционных насосов).

Наиболее удачным выбором из представленных типов ИБП, безусловно, будут приборы топологии онлайн. Помимо идеальной синусоиды на выходе и нулевого времени перехода на автономный режим, применение устройств с двойным преобразованием имеет следующие преимущества перед ИБП линейно-интерактивного типа:

• обеспечивается форма сигнала «чистый синус» на выходе как при питании нагрузки от сети, так и в автономном режиме (от АКБ);
• постоянная стабилизация напряжения сети и частоты тока в сочетании с непрерывной фильтрацией высокочастотных помех в питающей сети;
• очень эффективная работа в сетях с большими провалами и частыми перепадами напряжения без перехода на автономный режим работы;
• возможность подключения внешних аккумуляторных батарей;
• наличие сквозного нуля для корректной работы фазозависимых котлов;
• возможность выполнения «холодного пуска» – запуска насоса при отсутствии напряжения в питающей сети (в автономном режиме).

Выбор и определение мощности

ИБП марки АРС служит долго, является одной из самых надежных конструкций

При подборе оборудования требуется обратить внимание на следующие характеристики:

• Мощность. Значение вычисляют по формуле Р/Cos ϕ, где первый показатель – тепловое напряжение, а второй – параметр, указанный в документации к прибору.
• Емкость аккумулятора.
• Максимальный срок автономного функционирования.
• Подсоединение внешних источников и накопителей энергии.
• Степень точности выходного напряжения.
• Скорость переключения на резервный источник.
• Степень искажений.

В продаже можно найти большое количество моделей бесперебойников, которые могут применяться в автономной системе отопления. Наиболее популярными являются устройства марок Скат, АРС, Sven, Blazer, Teplocom, ECM и ряда других производителей.

Выбор ИБП и определение мощности

Основных разновидностей бесперебойников две:

1. Линейно-интерактивные, Line-interactive. Выполняет функции накопителя энергии и стабилизатора. На выходе выдаёт синусоиду, компенсирует повышение и понижение напряжения. Уровень шума прибора – до 40 дБ. Время переключения режимов около 3 – 5 мск.
2. Оn-line, или двойного преобразования. Это устройство способно обеспечить поступление максимально качественной электроэнергии из сети. Суть его работы в том, что энергия преобразуется сначала в постоянный ток, поступающий на зарядку аккумуляторов, и он же сразу переходит в переменный ток нужной величины. Кроме того, время перехода с режима на режим – стремится к 0. Чаще применяется для чувствительной электроники, для серверов и компьютеров. Также стоит выбрать этот вид ИБП, если кроме насоса, к нему будет подключён котёл с его требовательной электроникой.

Система двойного преобразования – процесс энергозатратный, поэтому приборы второго типа больше греются, шумят и теряют КПД (70%, против 90 – 95% у интерактивного).

Количество фаз. Бесперебойники бывают одно или трёхфазными. Последние, чаще всего, используются для промышленного оборудования. Для системы отопления частного дома выбирают однофазные модели.

Мощность ИБП подбирается, из расчёта суммарной мощности всех узлов, подключённых к нему. При этом нужно учесть, что во время пуска, нагрузка возрастает в несколько раз. В документации к циркуляционному насосу, этот показатель прописан, как «Пусковой ток». При подборе мощности ИБП, именно эту величину нужно брать за основу, иначе бесперебойник может выйти из строя с первого же старта. Исключение составляют насосы с функцией плавного пуска.

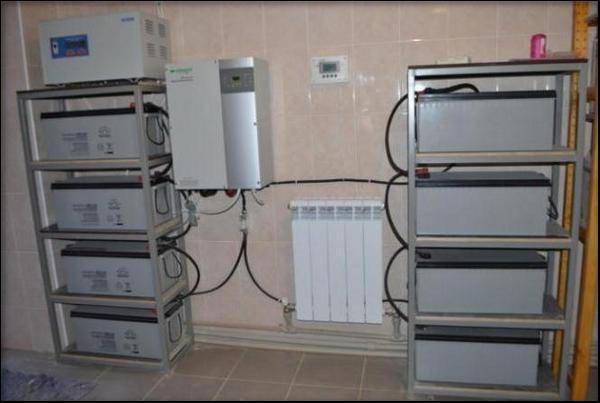

Бесперебойник Helior

Пример. Мощность циркуляционного насоса – 250 Вт. Кратность тока при пуске – 4. Значит, пусковая мощность = 250 х 4 = 1000 Вт. Соответственно, ИБП нужно покупать мощностью от 1 кВт и выше.

Диапазон рабочего напряжения. Этот показатель рассчитывается исходя из перепадов напряжения в конкретной сети. Если, например, эти колебания достигают ± 9 %, то приобретается бесперебойник с диапазоном в пределах 220 ± 10 %. Если не рассчитать этот показатель, источник бесперебойного питания, будет переводить насос в автономную работу (от аккумулятора) каждый раз, когда в сети скакнёт напряжение. А такой режим с частыми переходами, быстро выведет его из строя.

Отдельные модели могут быть оснащены:

• Функцией «холодного старта». Даёт возможность включить бесперебойник, когда электричество уже отключили.
• Индикаторы состояния оборудования.
• Сигнализация о критическом уровне заряда.
• Микропроцессорное управление.
• Самодиагностика во время включения.
• LCD– дисплей.

Существуют напольные модели, похожие на системный блок компьютера (самые распространённые), и настенные.

При выборе мощности однофазного оборудования имеет смысл остановиться на приборе с запасом мощности. Это обеспечит более длительное время работы, а также даст возможность в будущем подключения к ИБП других устройств.
