Как изготовить водонагреватель для дачи своими руками: пошаговая инструкция
С одинаковым успехом достаточно просто изготовить своими руками любой тип наливного водонагревательного бака для дачи – мало того, для его сборки и установки понадобится не так уж много средств. Рассмотрим более подробно несколько наиболее распространенных способов решения вопроса, как сделать лучший водонагреватель для дачи своими руками?
Электрический наливной водонагреватель. Это, пожалуй, самый простой вариант изготовления водонагревателя для дачи своими руками – здесь понадобится всего пару вещей. Это емкость, в качестве которой может выступать обыкновенное пластиковое или металлическое ведро и нагревательный элемент – в принципе, подойдет даже мощный кипятильник, но лучше приобрести тэн с терморегулятором, наподобие тех, которые используются в электрическом полотенцесушителе. Для его установки в ведро понадобится врезать сгон и закрепить его двумя контргайкам, не забыв при этом установить с двух сторон ведра резиновые уплотнители. Дальше все просто – на сгон навинчивается муфта, в которую вкручивается тэн. Также следует врезать в ведро и краник, который установить можно точно таким же способом, как и тэн с терморегулятором.
Если емкость использовать большую и повесить ее где-нибудь под потолком, то раздавать горячую воду можно будет на несколько потребителей – для этого вместо крана, нужно будет подсоединить трубу и развести ее по дому. Теперь добавьте такой же резервуар для холодной воды, и вы получите практически полноценный дачный водопровод, единственным недостатком которого будет являться необходимость периодического заполнения емкостей. По большому счету, точно таким же способом можно изготовить и водонагреватель закрытого типа, предназначенный для работы под давлением – единственная разница между ними заключается в типе нагревательного тэна и способе его врезки. Здесь уже понадобится сварочный аппарат и умение им пользоваться.
Солнечный водонагреватель наливного типа. Принцип практически такой же, только в данном случае бак не придется оборудовать нагревательным элементом – вместо него будет работать солнце. Такой бак нужно устанавливать на крыше – как можно ближе к прямым лучикам солнца. Для более эффективного нагрева воды бак нужно покрасить в черный цвет. Опять же, таким способом вы сможете обеспечить себя горячей водой только в жаркий солнечный день – для пасмурной погоды дополнительно в эту емкость можно врезать электрический нагревательный элемент.
Твердотопливный водонагреватель. Он также является простым в изготовлении, но в некоторой степени с ними придется повозиться несколько дольше – по сути, понадобится сделать некоторое подобие простенького твердотопливного котла. В значительной мере вопрос его изготовления упрощает наличие в доме котла или печки – в такой ситуации нужно будет иметь только нагревательную емкость и подключить ее к уже имеющейся системе отопления – его даже можно врезать в систему отопления как дополнительную батарею.
Принцип работы такого нагревательного элемента очень простой – котел нагревает воду в одной емкости, из которой она перемещается в другую, расположенную на чердаке или под потолком. Из верхней емкости по трубопроводам вода раздается по потребителям. В принципе, как таковая идея не очень хорошая и использовать ее целесообразно только в том случае, когда котел или печь располагается в нежилых помещениях.
Вопрос, как обеспечить загородный дом горячей водой, можно решать и другими способами – видов водонагревателей для дачи достаточно много, но все они малоэффективны, а главное, нуждаются в постоянном контроле. В частности, нужно следить за наличием в них воды. В этом отношении самым лучшим вариантом будет стандартный водонагревательный бак закрытого типа – для его установки для начала придется изготовить водопровод, работающий от постоянного источника воды. Это как минимум колодец или скважина, плюс небольшая насосная станция и канализация. Подойдя таким способом к решению вопроса, как выбрать водонагреватель для дачи, вы не только обеспечите свой загородный дом горячей водой, но и создадите все предпосылки для создания городских удобств в нем. опубликовано econet.ru
Присоединение бойлера к водопроводу из стали
Тройник «вампир» представляет собою металлический зажим, сбоку от которого имеется впускной канал с предварительно вырезанной резьбой. Тройник закрепляется на очищенной от краски и грязи наружной поверхности трубы через резиновую подкладку и зажимается крепёжными винтами.
После установки тройника сверло на металлическую защитную втулку через трубу в боковой поверхности трубы просверливается отверстие. Естественно, все работы выполняются в закрытом водоснабжении. После этого резьба ввинчивается в шаровой кран, а это гибкий шланг на входе в бойлер или другое оборудование.
Виды проточных водонагревателей
Нагреватели делятся на напорные и безнапорные.
Эти системы занимают лидирующую позицию. Владельцы дач в своем большинстве предпочитают установку безнапорного агрегата. Особенность прибора в том, что на входе есть кран, на выходе отсутствует (устанавливаются специальные насадки).
Монтаж безнапорных водонагревателей не сложный. Но у них маленькая мощность. Нагреваемой воды хватит на помыв посуды и принятие душа. Принять ванну с данным агрегатом затруднительно.
Как выбрать водонагреватель для дачи
В своей массе идеально впишется водонагреватель для дачи малой мощности 3 кВт максимум 8 кВт, функционирующий от стандартной сети 220 В.
Перед тем, как приобрести прибор
- Определите качество проводки, возможно нужна замена
- Размер агрегата
- Где будет монтироваться
- На какое количество подогретой воды необходимо
На рынке присутствуют проточные бойлеры
Бойлер обеспечивает автономную подачу горячей воды. Устанавливают рядом с водозабором, что экономит бюджет (отпадает необходимость в прокладке труб и минимальная теплопотеря).
Электрический водонагреватель предоставит требуемое количество воды. Повышение температуры происходит очень быстро.
Критерии выбора бойлера
- Электрическая мощность в доме
- Центральный водопровод или автономная система
- Максимальный расход горячей воды
При подключении к центральному водоснабжению возможны температурные колебания, так как входящая жидкость не имеет постоянной температурной величины.
Большая часть водонагревателей имеют два элемента нагрева: ТЭН или спираль. Преимущество элементов – это надежность, даже при образовании воздушной пробки они продолжают работать.
Самая востребованная система с гидромеханическим дифференциальным реле давления. Жидкость протекает через агрегат, происходит перепад давления, как на входе, так и на выходе установки. Реле регистрирует разницу, что приводит к замыканию контактных групп. После отключения крана, реле автоматически отключается.
Проточные нагреватели с каждым годом набирают популярность. Особенно изделия с электронным управлением. Микропроцессор контролирует нагрев воды на подачу и скорость потока.
В рабочем бойлере происходит перепады давления воды на заполнение, что может повлечь, перерасход жидкости и температура будет меняться в течение одного отрезка времени.
Для комфортного пользования и купирования не стабильности напора воды и температуры, европейские производители оснащают свои приборы системой регулировки.
Требования к нагревателю для дачи
Бак, устанавливаемый на даче, может отличаться от прибора, которому было отдано предпочтение в условиях городской квартиры. Электрический нагреватель должен соответствовать нескольким важным критериям:
Удобство и простота использования. Среди большого разнообразия водонагревателей нужно отдавать предпочтение модификации, которая подойдет для инженерных сетей.
Соответствие объема бака нуждам домочадцев. Лучше отдавать предпочтение приборам с небольшими объемами, поскольку они более легкие и имеют компактные размеры
Но при этом важно предварительно рассчитать, какое приблизительно количество литров воды каждый человек использует в сутки.
Экономичный расход энергии или топлива.
Выбор водонагревателя для дачи
на даче будет уверенно работать проточный нагреватель, отлично показывать себя накопительный, а при возможности потратив некоторое время на планирование и реализацию проекта, можно получить отличные результаты на любой даче. Рассмотрим варианты для места, где не хватает какого-нибудь из условий: электричества или постоянной подачи воды.
Обеспечение бесперебойного водоснабжения
Проточный и накопительный нагреватель закрытого типа имеют общее требование — наличие подачи воды под постоянным давлением. Реализовать это достаточно просто. В продаже множество небольших решений, которые подают жидкость и контролируют давление. Проще всего купить электрический насос. Он может работать от 220 В или от генератора, когда нужно искупаться или использовать горячую воду для других целей.
После этого реализуется простая схема. На вход водонагревателя подается жидкость из емкости расширения насосом под нужным давлением. В качестве накопителя может использоваться большая бочка. На улице легко установить бак, покрашенный в черный цвет, он будет предварительно нагревать воду от солнца, уменьшая расходы на электроэнергию. Добавлять жидкость в бак можно в моменты, когда вода подается или просто доливать ее ведрами.
Обеспечение бесперебойного электропитания
Самое неприятное для проточного водонагревателя — изменение напряжения питания. Точнее, устройству все равно, а вот человеку в душе или ванной — очень даже нет. Поэтому решение стабилизации питания является обязательным. Если на даче наблюдаются броски напряжения, можно обойтись тиристорным или релейным стабилизатором.
В случае если электричество есть не постоянно, хорошие результаты показывает батарея из аккумуляторов и инвертор для получения 220 В. Если энергопитания нет совсем, можно оборудовать дачу солнечными панелями или ветрогенератором. К слову, два последних варианта лучше использовать с накопительным водонагревателем – проточный нагреватель крайне быстро истощит батареи.
Самодостаточные проекты
В случаях, когда на даче нет электричества, газа и одновременно нет достаточных средств для покупки и эксплуатации нагревателей на жидком или твердом топливе, лидером выбора становятся солнечные коллекторы. Система может стать полностью автономной. Каждый коллектор содержит небольшую солнечную панель, электричество от которой питает циркуляционный насос.
Нагретая солнцем вода может поступать в расширительный бак и использоваться по прямому назначению. Но можно сделать более развернутую систему. Небольшой расширительный бак и солнечный коллектор станут хорошим источником тепла для водонагревателя косвенного нагрева. При этом система будет работать эффективно, а перегрев жидкости в коллекторе можно легко компенсировать водой из рабочего объема. В связке с солнечным коллектором водонагреватель может быть любого типа — наливной или закрытый.
Как видим, для рачительного хозяина нет ничего невозможного. Организовав соответствующие параметры электросети и давления воды, можно использовать на даче любой класс водонагревателя.
Устройство в зависимости от вида
Прямого нагрева
Энергоноситель, который поступает в такие аппараты, тратится лишь на нагрев воды внутри устройства. Это означает, что приборы такого типа сами производят тепло, которое нагревает воду. Они бывают газовыми, когда для нагрева используется газовая горелка, а также электрическими, то есть с нагревом от ТЭНа.
По своей конструкции такие бойлеры представляют собой емкость (бак с водой), вокруг которой имеется термоизоляция и внешний корпус с панелью управления. Помимо нагревательного элемента (горелки или ТЭНа) в таких приборах имеются анод из магния, терморегулятор, группа безопасности и патрубки (входной и выходной).
Косвенного нагрева
Такой тип бойлеров устанавливают в домах или квартирах с автономным водяным отоплением, предусматривающим наличие одноконтурного котла. Температура воды внутри бойлера с косвенным типом нагрева повышается не вследствие непосредственного воздействия источника энергии, а в результате теплообмена с отопительным контуром.
Конструкция бойлера этого типа включает корпус, внутрь которого помещен внутренний бак, отделенный от внешнего кожуха слоем термоизоляции. Вода из труб холодного водоснабжения поступает внутрь бака по входящему патрубку, а выводится после открывания крана горячей воды через трубу, расположенную в верхней части прибора.
Отдельно в аппарате имеется теплообменник, который в большинстве моделей представлен змеевиком. Он может быть равномерно расположенным внутри бака или находиться в нижней его части. Обе трубы такого теплообменника подсоединяются к отопительному котлу.
Теплоноситель из котла передвигается по теплообменнику, нагревая воду в баке посредством теплопередачи, а затем выводится через отдельный патрубок, возвращаясь к котлу. Такой теплообменник чаще всего один, но есть модели с несколькими теплообменниками, которые можно подключить не только к газовому котлу, но и к другому источнику.
Также существуют бойлеры косвенного нагрева без змеевика, конструкцию которых называют «бак в баке» из-за наличия внутри бака такого бойлера еще одного бака. Санитарная вода в таком приборе нагревается во внутреннем баке, а теплоноситель перемещается между стенками внутреннего бака и внешними стенками.

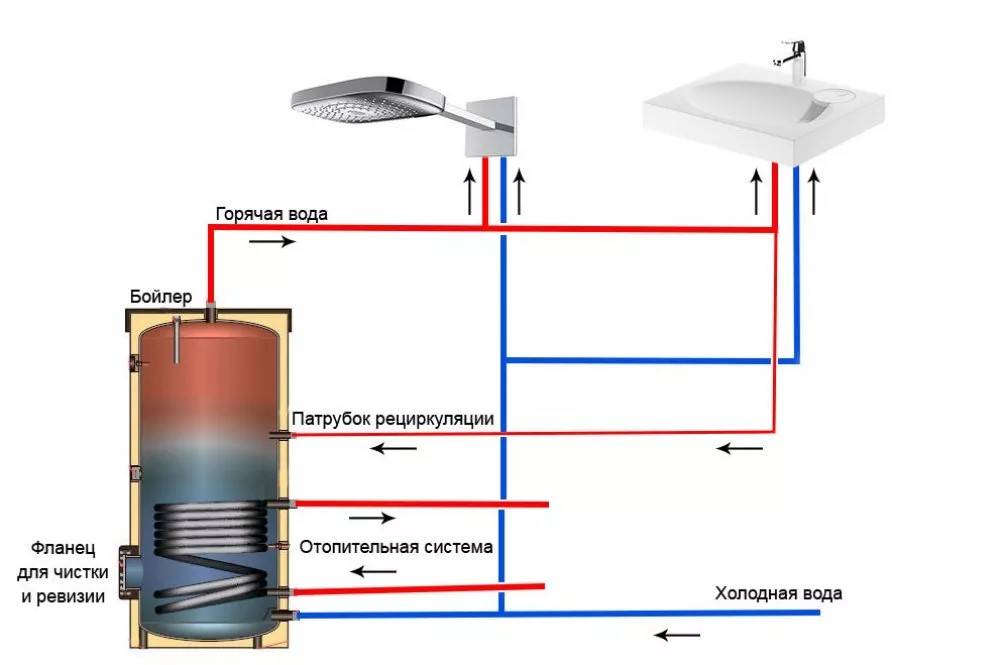

В некоторых моделях бойлеров данного типа может присутствовать патрубок рециркуляции. Обязательными элементами всех таких приборов являются магниевый анод и группа безопасности, а также термодатчик. В крупных бойлерах емкостью свыше 150 литров нередко предусматривается ревизионное окно.
Комбинированные

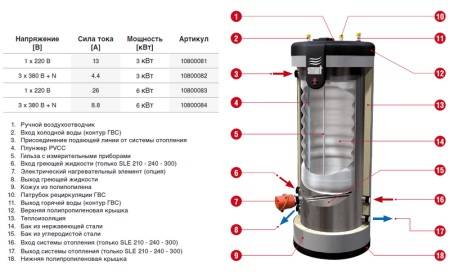

Такие бойлеры совмещают в себе два предыдущих типа нагревательных устройств. По своей конструкции они представлены аппаратами с косвенным нагревом, но отличаются дополнительной установкой ТЭНа, позволяющей использовать прибор, как накопительный электрический бойлер прямого нагрева. Это особенно востребовано для летнего периода, когда одноконтурный котел отключен.
Правила использования накопительного водонагревателя
Схема электрического проточного водонагревателя.
Накопительный водонагреватель отличается тем, что в своей конструкции содержит достаточно емкий резервуар для воды, в котором происходит ее постепенное нагревание. Для подогрева воды может использоваться электроэнергия или газовая горелка. Как же правильно пользоваться накопительным водонагревателем?
Во-первых, его необходимо правильно установить, учитывая рекомендации по выбору его месторасположения, способов крепления. Так как накопительная емкость рассчитана на достаточно большой объем, крепление должно проводиться только на несущие стены и при помощи специальных креплений, которые, как правило, поставляются в комплекте.
Во-вторых, необходимо правильно провести его первый запуск после установки и подключения к системе водоснабжения. Первый пуск накопительного водонагревателя проводится в следующей последовательности:
- Проверяется правильность присоединения к системе подогрева. Если используется электрический водонагреватель, то следует проверить правильность подключения электросети, фазировку, наличие защитного коммутационного аппарата — автоматического выключателя. Перед запуском бойлера его электропитание должно быть отключено. Если используется газовый подогрев, проверяют элементы системы присоединения к газопроводу.
- Проверяют, правильно ли произведены работы по присоединению к системе водоснабжения, отсутствие протечек воды. Наличие и исправность клапана обратного давления. Только после проверки приступают к наполнению емкости водонагревателя холодной водой.
- Для того чтобы правильно наполнить водонагреватель, предварительно открывается кран горячей воды. По появлению воды из открытого крана горячей воды можно определить полное наполнение емкости.
- После наполнения бака еще раз проверяют отсутствие протечек воды в системе и запускают систему подогрева. Не рекомендуется выставлять максимальный режим нагрева при первом включении — это может привести к выходу из строя термостата или датчиков температуры.
Как правильно пользоваться аппаратом, если он уже включен?
Монтаж водоснабжения.
Особых замечаний на этот счет нет, обязательными условиями является то, что:
- не рекомендуется отключать водонагреватель от электрического тока во время его работы;
- выключить нагреватель можно после нагрева воды на случай экономии электроэнергии и если длительно не нужна горячая вода.
К требованиям пользования накопительного водонагревателя также относят:
- предварительная проверка уровня воды в емкости;
- наличие заземления.
Электрические водонагреватели обязательно требуют заземления для исключения поражения электрическим током при эксплуатации и обслуживании. При повреждении ТЭНа вода будет находиться под током и при включении горячей воды человек может попасть под действие тока. Пользоваться таким прибором намного безопаснее.
Как выбрать накопительный водонагреватель для дачи в зависимости от источника энергии
В принципе, тут даже объяснять много не придется – все понятно без слов. Если на даче отсутствует электричество, значит и об установке электрического водонагревателя не может быть и речи. Спросите, какой имеется выход из таких ситуаций? В принципе, современные технологии позволяют нагревать воду разными способами.
Солнечная энергия. В большинстве случаев дачнику много горячей воды не нужно, и самое главное, что нет необходимости нагревать ее до высокой температуры. Если, конечно, вы не планируете жить на даче зимой – в таком случае лучше провести в дом электричество или газ и оборудовать его стационарным водопроводом. Что человеку нужно в летний сезон, так это помыться самому и, возможно, очистить пару комплектов посуды – с этими задачами вполне справляется обычная емкость, в которой вода нагревается на солнышке. Да, у такого бака есть один недостаток – в пасмурную погоду можно не рассчитывать на наличие в дачном домике даже теплой воды. В этом отношении лучше отдать предпочтение солнечному коллектору – он в состоянии греть воду даже при слабом солнечном излучении.
Твердое топливо. Недостатком подобных водонагревателей является то, что вместе с водой они нагревают и помещение, что летом не совсем приемлемо. В принципе, если в дачном домике имеется отдельное пустующее помещение, то такой нагреватель можно установить в нем – в таком случае тепло не будет распространяться по всему дому. Еще одним недостатком подобных водонагревателей является такой момент, как сложная их установка – по сути, это полноценная система, состоящая из трех или даже четырех частей. Это сам водонагреватель, накопительный резервуар, который лучше устанавливать в верхней части дома, система трубопроводов для подачи нагретой воды в накопительный резервуар и обратно для подогрева, а также трубопроводы подачи воды к потребителю. Мало того, все трубопроводы должны быть еще правильно смонтированы, чтобы транспортировка жидкости осуществлялась естественным путем, без дополнительного насосного оборудования.
- Жидкое топливо. Вариант тот же, что и с твердым топливом – разница заключается только в используемом энергоносителе. В конце концов, если вопрос горячего водоснабжения стоит очень остро, то на дачу можно привести несколько баллонов сжиженного газа, которым подогревать воду. Согласен, несколько дороговато, но если наличие горячей воды на даче обязательно, то можно пойти и на такие жертвы.
А вообще, как и говорилось выше, вопрос, какой водонагреватель для дачи лучше, решается исходя из наличия тех или иных энергетических ресурсов – имеется в доме электричество, значит лучше будет электрический водонагреватель. Если имеется все, включая газ, то предпочтение лучше отдать газу, так как на сегодняшний день он является самым дешевым источником энергии.
Бойлер для дачи
Лучшим выбором для установки на даче будет накопительный водонагреватель, имеющий электрическое питание. По удобству эксплуатации проточный не может с ним конкурировать. Он:
- нуждается в постоянном давлении;
- нефункционален при отсутствии подачи в магистрали;
- требует большей мощность электропроводки.
В бюджетном варианте проточный прибор имеет лишь одну точку раздачи. Накопительный нагреватель установить сложнее, чем проточный, но это компенсируется большей функциональностью. Меньшая требовательность к электропроводке позволяет выбрать устройство, литраж которого даст возможность:
- вымыть посуду и постирать;
- умыться и принять душ или ванну.
Как купить водонагреватель для дачи
Прежде всего перед покупкой водонагревателя для дачи, вы должны четко определить для себя последовательность действий, выполнение которых и приведет вас к положительному результату. Остановимся на этом более подробно:
- предназначение водонагревателя для дачи
- анализ технических характеристик (тип, объем, мощность)
- автоматика, количество выполняемых функций
- форма, размеры и место установки
- цена, производитель, гарантия, сопровождающие документы
Соблюдая вышеперечисленные пункты, вы можете быть уверены в своей покупке, после которой у вас возникнет следующий вопрос: транспортировка водонагревателя, выбор места его размещения и установки.
Виды водонагревателей
Техническая составляющая требует повышенного внимания при выборе устройства для дачного дома. От этого зависит возможность работы агрегата в целом. Его производительность определяется аналогичным образом. Обширный ассортимент позволяет выбрать оборудование для индивидуальных условий проживания на даче.
Настенные и напольные
Выбор обусловливается несколькими параметрами:
- Экономией пространства. Для примера: в небольшой кухне с мебельным гарнитуром оптимальным решением будет повесить прибор на уровне кухонных шкафов. Можно даже замаскировать водонагреватель под гарнитур. Так освободится пространство для передвижения членов семьи.
- Качеством стен. Основа для крепления техники должна быть прочной. На стену из гипсокартона вешать водонагреватель может быть просто опасно. Выбор стоит между свободной площадью и последствиями материального ущерба от поломок, разрушений. Бетон или кирпич станут оптимальным вариантом. Но решение остается за владельцем дома, как единоличным собственником.
- Объемом водопотребления. Большинство настенных водонагревателей имеют емкость от 10 до 100 литров. Реже можно найти от 100 до 200 л, напольные водонагреватели выполняются объемом от 125 до 1000 л. Есть ли необходимость становиться хранителем тонны воды, если потребление составляет не более 50 литров в сутки, каждый решает самостоятельно.
- Составом семьи. При небольшой площади дома дополнительно устанавливать напольный нагреватель может быть неудобно. Маленькие дети и домашние животные могут проявлять повышенное любопытство к его работе, что, в свою очередь, станет причиной поломки.
- Ценой. Стоимость настенных водонагревателей начинается от 4 тысяч рублей, напольных – от 20000 руб.
Наливные, проточные и накопительные
Если дачный дом подключен к общей автоматизированной системе водоснабжения, жидкость будет поступать в бройлер самостоятельно. Когда такой возможности нет, приходится задействовать фантазию и человеческий труд: наполнение резервуара происходит вручную из колодца или альтернативных источников.
Наливной водонагреватель
В зависимости от того, какие устанавливаются водонагреватели для дачи без водопровода, они позволяют сделать разный запас теплой воды. Наливной больше по объему. Его удобно устанавливать к дачному душу. Накопительный имеет емкость до 10 литров и подходит для уличного рукомойника или раковины в самом доме.
Устройство типичного нагревателя воды:
- нагревательный элемент;
- бак;
- кран.
Проточный механизм представляет собой:
- небольшой резервуар;
- душевую лейку или кран;
- панель управления;
- электронный регулятор температуры.
Установка проточной системы требует хорошего напора воды. Он должен быть достаточным, чтобы вода успевала нагреваться и одновременно идти в пользование. Соответственно, слишком сильный напор приведет к падению температуры. Слабое давление в трубах увеличивает затраты времени на все водные процедуры.
Напорные и безнапорные
Обе разновидности одинаково хорошо выполняют свою функцию. Имеют альтернативные названия: напорные – закрытого типа, безнапорные – открытого. В среднем рынок предоставляет в 10 раз большее разнообразие первых. Различия в следующем:
| Критерий | Напорный | Безнапорный |
| Точка подачи | несколько | одна |
| Затраты электроэнергии | высокие (8 кВт) | умеренные (1,25 кВт) |
| Цена, тыс.руб. | 2-300 | 2-15 |
Водонагреватель для дачи может быть одновременно безнапорный и накопительный. Такой вариант оптимален для садовода. Проточный открытого типа чаще всего выбирают для квартиры. Доля пользователей такого оборудования составляет четверть от всех покупателей.
Безнапорный нагреватель монтируется со специальной водоразборной арматурой. Ее комплектуют на заводе и поменять какие-то части обычно не представляется возможным. Для душа идет специальная насадка, регулирующая подачу и температуру. Использование подобного рода нагревателей позволяет:
- транспортировать элемент в квартиру на зимний период;
- тратить минимум времени на обслуживание;
- не сушить воздух повышенной теплоотдачей;
- не ограничивать использование объемом бака.
