Кондиционер сплит системы настенного типа

Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы

По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:

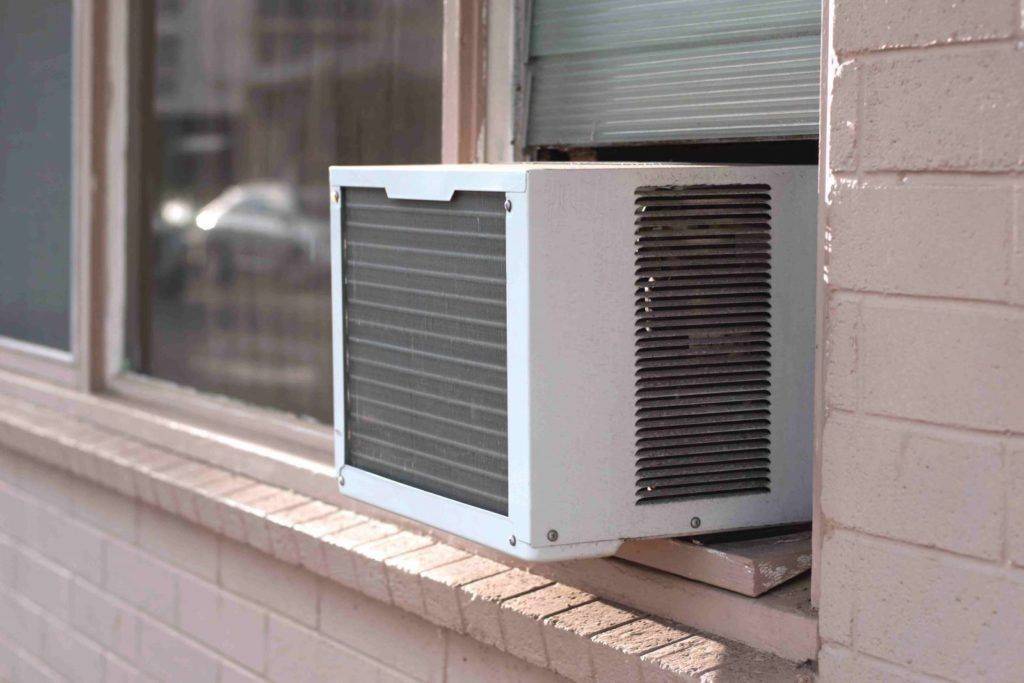

  • Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.
  • Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.

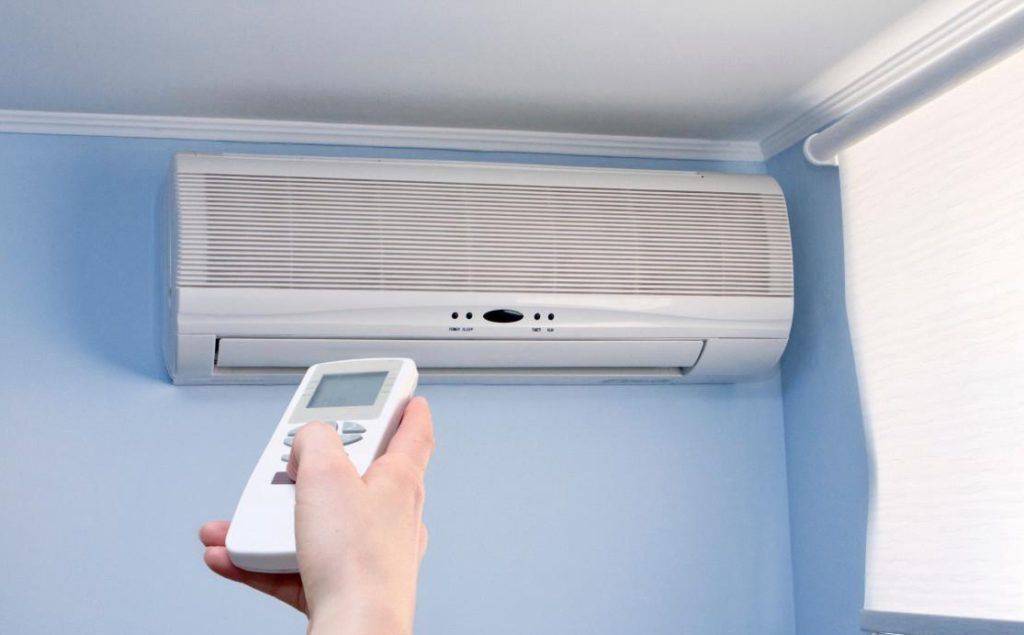

    Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.

    Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».

  • Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков  обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным
    пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5  2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.

    Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.

Установка настенного кондиционера

Для монтажа и подключения блоков необходимо иметь под рукой специальное оборудование. Кроме стандартного набора слесарного инструмента, перфоратора, шуруповерта и болгарки, понадобится:

  • трубный инструмент: труборез, риммер, трубогиб, вальцовка;
  • оборудование для контура охлаждения: вакуумный насос, манометрическая станция, течеискатель, весы для взвешивания фреона.

Для прокладки удлиненной трассы между наружным и внутренним теплообменниками может понадобиться специальный паяльный набор.

Монтаж настенной сплит-системы включает следующие этапы:

  • сверление отверстия в наружной стене для прокладки трубопровода;
  • установка кабельканала к внутреннему блоку;
  • разметка и сверление отверстий под монтажную пластину и кронштейны внутреннего и внешнего блоков;
  • установка монтажной пластины и кронштейнов;
  • крепление блоков снаружи и внутри помещения;
  • прокладка трубопровода и межблочных кабелей;
  • подключение трубок к теплообменникам;
  • монтаж электрических соединений;
  • прокладка дренажной трубки от внутреннего агрегата;
  • подключение питания;
  • герметизация отверстия в стене;
  • вакуумирование газового контура;
  • заполнение хладагентом;
  • тестовый запуск кондиционера.

После тестового запуска необходимо проверить давление в трубопроводе. Если утечки фреона не наблюдается и кондиционер эффективно охлаждает комнату, можно приступать к его штатной эксплуатации.

https://youtube.com/watch?v=KL0mEirCkH4

Какой кондиционер или сплит-систему лучше купить?

При выборе подходящего кондиционера, в первую очередь следует учитывать размер помещения, где будет установлено устройство – от этого зависит мощность и функционал предпочитаемой модели.

Самыми простыми в установке и управлении считаются оконные и форточные кондиционеры, они подойдут для очень маленьких комнат, а также для обладателей дачи. Также удобны мобильные кондиционеры, которые можно перевозить туда, куда необходимо.

В обычной квартире, особенно с просторными комнатами, чаще всего устанавливаются настенные сплит-системы и мульти-сплит-системы. Они отличаются бесшумностью, при этом обладают широким функционалом, множеством полезных режимов, имеют привлекательный дизайн.

Что касается основных характеристик, на которые следует обратить внимание при выборе кондиционера или сплит-системы, то можно выделить несколько параметров, и на них лучше всего ориентироваться:

  1. Площадь. Главный параметр, напрямую связанный с мощностью устройства: чем она выше, тем большую площадь охватывает кондиционер. Обычно в информации об устройстве указывается максимальная площадь, которую охлаждает или обогревает кондиционер.
  2. Уровень шума. Этот показатель также указывается в информации о технике. Самым низким уровнем шума внутреннего блока обладают инверторные сплит-системы – ниже 15 дБ. Оптимальным также считается показатель не выше 21 дБ. Такие устройства можно смело монтировать в спальню.
  3. Система очистки воздуха. Конечно, следует отдать предпочтение оборудованию, оснащенному хорошими фильтрами, с ионизацией и обеззараживанием воздуха, но чем сложнее система очистки, тем выше стоимость устройства. Дополнительные фильтры – дезодорирующие, плазменные – обеспечивают идеальную очистку воздуха от пыли, микробов и аллергенов.
  4. Автоматизация. Наличие пульта дистанционного управления значительно упростит процесс настройки и управления сплит-системой. Чем дороже модель, тем функциональнее ее пульт ДУ, а у климатического оборудования класса премиум он может отсутствовать в виду полностью автоматизированной работы сплит-системы.
  5. Датчики. Современные сплит-системы сообщают пользователю данные о температуре воздуха внутри помещения и снаружи, что позволяет максимально точно настроить устройство для создания комфортного микроклимата, относительно температуры воздуха «за бортом», избегая резких перепадов.

Ключевые достоинства и недостатки

Современные инверторные мульти сплит системы могут похвастаться множеством плюсов и сравнительно небольшим количеством минусов. Давайте рассмотрим их подробнее.

Плюсы:

В зависимости от модели мультисплит кондиционеры имеют множество параметров для регулировки: от температуры охлаждения до влажности воздуха;
К одному наружному блоку можно подключить до восьми внутренних блоков. Это очень удобно, если вы планируете пользоваться кондиционером в нескольких комнатах, в том числе одновременно;
Чем меньше наружных блоков на фасаде здания, тем лучше

Это особенно важно, если кондиционер монтируется на историческом здании;
При техническом обслуживании необходимо обслуживать один наружный блок вместо нескольких. Так вы экономите немало средств, особенно, если блок смонтировать на большой высоте.

Это лишь основные из преимуществ мультисплит-систем. Современный кондиционер может не только охлаждать воздух, но и нагревать и очищать его

Это очень важно для создания благоприятного микроклимата в квартире или офисном помещении. Дорогие модели мультисплит кондиционирования позволяют регулировать влажность воздуха и задавать другие, более точные настройки

Минусы:

  1. Мультисплит-систему нужно запроектировать еще на этапе черновой отделки;
  2. Без продуманного проекта вы рискуете получить неэстетичный или просто неэффективный кондиционер, который еще и дорого стоит;
  3. Монтаж и техническое обслуживание должно осуществляться только профессионалами. Надежность и долговечность кондиционера существенно снизится, если доверить эту работу новичку или специалисту другой области.

Как видите, минусов немного. Их вполне можно избежать еще на этапе проектирования и при подборе специалистов для монтажа мультисплит-системы. Помните, что такие системы являются технически сложными агрегатами. Отнеситесь серьезно к их покупке и эксплуатации.

Чем отличается сплит система от кондиционера

Отличий между этими устройствами нет — это один и тот же девайс. По сути, сплит-система — одна из разновидностей кондиционера, состоящая из одного, двух или более блоков.

К одинарным относятся обычные кондиционеры, которые устанавливаются на окне, в автомобилях или бывают мобильными. К последней категории как раз относятся сплит-системы.

Сам термин появился с английского и означает «split system» или «раздельная система», состоящая из внешнего и внутреннего блока.

В обычном кондиционере (мобильном или оконном) главные части находятся в одном корпусе. Это приводит к высокому уровню шума (до 50 децибел).

Заснуть при работе такого устройства крайне трудно, из-за чего было решено поделить его на два комплекта. Первый (шумный) устанавливается на улице, а второй (тихий) — непосредственно в комнате.

Многие считают, что наружная часть нужна для втягивания воздуха. Но это не так. На практике забор воздушного потока берет на себя внутренний блок, находящийся внутри комнаты и не доставляющий проблем пользователям в плане шума.

Но есть и такие модели, в которых воздух забирается с внешней части, после чего охлаждается, а уже после подается в комнату.

В целом, можно выделить несколько отличий между сплит-системой и кондиционером:

  1. Дизайн. Мобильные и оконные девайсы имеют большие размеры, а внутренние блоки имеют стильный внешний вид и могут монтироваться в разных местах.
  2. Подогрев. Современные сплит-системы способны не только охлаждать, но и греть воздух.
  3. Установка. Раздельные системы сложнее монтировать, но они имеют больше возможностей. Кондиционеры проще в установке — их достаточно подключить к розетке, вывести трубку с конденсатом и пользоваться.

Отличия сплит-системы от обычного кондиционера.

Конструктивные особенности

Сплит-система

Кондиционер

Количество блоков

Два блока, внешний и внутренний

Моноблок

Особенности установки

Внешний блок монтируется снаружи и выполняет роль конденсата (состоит из компрессора, вентилятора и системы конденсации), а внутренний блок монтируется внутри помещения и состоит из испарителя и вентилятора.

Устанавливается в оном месте, к примеру, в автомобиле или в окне. Все элементы монтируются в одном корпусе.

Сложность установки

Кассетный и канальные системы сложно монтировать. Настенные и потолочные устанавливать проще.

Просты в установке.

Подключение других блоков

Возможно к одному внешнему блоку подключить несколько внутренних

Лучшие цены на мульти сплит системы на 3 комнаты

Кондиционер – залог комфортного нахождения в помещении, будь то жилая комната или рабочая зона. Он позволяет осуществлять управление микроклиматом и регулировать температурный режим. Но что делать, когда необходимо следить за климатом сразу в трех комнатах? Для этого существует мульти сплит система на 3 комнаты. Она позволяет контролировать три помещения сразу, выводя всю систему через один наружный блок.

Система может состоять из кондиционеров разного типа – кассетные, настенные потолочные и другие. Главное преимущество сплит системы на 3 комнаты – вывод коммуникации через один наружный блок. Для помещений может устанавливаться один общий режим функционирования и температура, что позволяет не беспокоиться о каждой комнате отдельно.

Важно помнить, что мульти кондиционер на 3 комнаты способен поддерживать только один общий режим работы. Если включить один блок на охлаждение, а два других — на обогрев, система откажется работать

Мульти сплит система Roda RSI-M07WB (3 шт.) / RUI-3M21BB

Мульти сплит система Roda RSI-M07WB (3 шт.) / RUI-3M21BB..

  • Внешний блок (мм) 700x450x320
  • Внутренний блок (мм) 290x722x187
  • Площадь (м2) 60

Мульти сплит система Leberg LSI-M07WB (3 шт.) / LUI-3M21BB

Мульти сплит система Leberg LSI-M07WB (3 шт.) / LUI-3M21BB..

  • Внешний блок (мм) 800x333x554
  • Внутренний блок (мм) 717х193х302
  • Площадь (м2) 60

Мульти сплит система Roda RSI-M09WB (3 шт.) / RUI-3M27BB

Мульти сплит система Roda RSI-M09WB (3 шт.) / RUI-3M27BB..

  • Внешний блок (мм) 700x450x320
  • Внутренний блок (мм) 290x722x187
  • Площадь (м2) 80

Мульти сплит система Leberg LSI-M09WB (3 шт.) / LUI-3M27BB

Мульти сплит система Leberg LSI-M09WB (3 шт.) / LUI-3M27BB..

  • Внешний блок (мм) 845х700х320
  • Внутренний блок (мм) 722х290х187
  • Площадь (м2) 79

Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 07 (3 шт.)

Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..

  • Внешний блок (мм) 800x300x198
  • Внутренний блок (мм) 822х302х655
  • Инвертор Да
  • Площадь (м2) 66

Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 09 (3 шт.)

Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..

  • Внешний блок (мм) 800x300x198
  • Внутренний блок (мм) 822х302х655
  • Инвертор Да
  • Площадь (м2) 66

Мульти сплит система Denko DNMULT — 07 (3 шт.) / DNMULT — 24/3

Мульти сплит система Denko DNMULT — 07 (3 шт.) / DNMULT — 24/3..

  • Внешний блок (мм) 800x545x315
  • Внутренний блок (мм) 790x255x200
  • Площадь (м2) 55

Мульти сплит система Denko DNMULT — 09 (3 шт.) / DNMULT — 24/3

Мульти сплит система Denko DNMULT — 09 (3 шт.) / DNMULT — 24/3..

  • Внешний блок (мм) 800x545x315
  • Внутренний блок (мм) 790x255x200
  • Площадь (м2) 75

Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 07 (2 шт) / DHMULT — 09

Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..

  • Внешний блок (мм) 800x300x198
  • Внутренний блок (мм) 822х302х655
  • Инвертор Да
  • Площадь (м2) 66

Мульти сплит система Shivaki SRH-PM242DC / SSH-PM072DC (3 шт)

Экономичная мульти сплит Shivaki идеально подойдет аллергикам, пожилым людям и всем кто следит за св..

  • Внешний блок (мм) 980х640х350
  • Внутренний блок (мм) 870х370х280
  • Инвертор да
  • Площадь (м2) 40

Мульти сплит система Shivaki SRH-PM242DC / SSH-PM092DC (3 шт)

Экономичная мульти сплит Shivaki идеально подойдет аллергикам, пожилым людям и всем кто следит за св..

  • Внешний блок (мм) 980х640х350
  • Внутренний блок (мм) 870х370х280; 800х300х198
  • Инвертор да
  • Площадь (м2) 60

Royal Clima RCI-TM12HN (3 шт.) / 4RFM-28HN/OUT..

Компания General Climate создало идеальное решение для трёхкомнатной квартиры – это GC-MES07HRN1. ..

Мульти сплит система Royal Clima 3RFM-21HN/OUT + RCI-TM09HN

Мульти сплит система Funai SM35HP.D04/S (2 шт.) / RAMI-3OR70HP.D05/U

Активная площадь использования данной системы – 70м2. Отличный вариант для офисных помещений, мини ..

  • Вес (кг) 7,1 / 49
  • Внешний блок (мм) 860x670x310
  • Внутренний блок (мм) 790x255x200
  • Площадь (м2) 70

Разновидности сплит-систем

Различают бытовые и промышленные системы кондиционирования. Последние отличаются высокой производительностью и большим ресурсом.

Виды кондиционеров по месту размещения

  • настенные — самая распространенная разновидность приборов с внутренним и наружным блоками;
  • кассетные — дорогое оборудование монтируемое в потолке, используемое для охлаждения больших залов или жилых комплексов;
  • канальные — кондиционеры с одним внутренним блоком, холодный воздух от которого распространяется по комнатам через систему гофрированных воздуховодов;
  • колонные — агрегаты с крупногабаритным внутренним блоком,  расположенном на полу;
  • напольные — устройства с невысоким внутренним блоком, размещаемым внизу стены;
  • потолочные — системы с блоком небольшой глубины, который устанавливается на потолке.

Настенные сплит-системы получили наибольшее распространение благодаря удобству монтажа и невысокой цене. Их мощности достаточно для стандартных жилых помещений, поэтому они чаще всего встречаются в квартирах многоэтажных домов и загородных коттеджах.

Инверторные и обычные сплит-системы

По принципу работы различают инверторные и обычные кондиционеры. В обычных устройствах поддержание заданной температуры производится за счет включения/выключения компрессора. Это увеличивает нагрузку на агрегаты и электросеть.

Инверторные кондиционеры поддерживают температурный режим в комнате за счет регулировки нагрузки на компрессор. Если в помещении значительно теплее, чем требуется, агрегат работает со 100% нагрузкой. При достижении нужной температуры компрессор не выключается, а начинает работать с частичной загрузкой. Для поддержания комфортного микроклимата кондиционер постоянно работает на 5-90% максимальной мощности. Конкретная величина зависит от теплоизоляции помещения и разницы температур в комнате и на улице.

Инверторные кондиционеры имеют значительные преимущества:

  • высокий КПД;
  • низкий уровень шума;
  • повышенная надежность оборудования;
  • отсутствие сквозняков;
  • небольшая нагрузка на электросеть.

Как выбрать кондиционер

Обратите внимание на производителя техники. Лучшей репутацией на отечественном рынке пользуется японское климатическое оборудование: Daikin, Panasonic (Matsushita), Mitsubishi и Toshiba

Более дешевые, но высококачественные модели предлагают южнокорейская LG и шведская Electrolux.

Выбор настенной сплит-системы нужно делать, исходя из следующих параметров:

Мощность. Для охлаждения помещений высотой до 3 метров на каждые 10 м.кв

комнаты понадобится 1 кВт мощности компрессора (важно не путать этот показатель с потребляемой мощностью). Производители определяют этот параметр в BTU/час (в британских тепловых единицах)

3500 BTU примерно равны 1 кВт/м2.

Функция нагрева. Большинство кондиционеров могут работать в качестве нагревателя лишь при уличной температуре выше -5 градусов. Поэтому не всегда уместно переплачивать за данную опцию.

Уровень шума. 26-33 Дб незаметны в дневное время. Однако для комфортного сна нужно покупать модели с уровнем шума до 25 Дб.

Обработка и очистка воздуха. Наличие антибактериальных и пылевых фильтров полезно для людей, страдающих от аллергии. Ионизация и увлажнение также улучшают микроклимат, но стоят заметно дороже.

Материал корпуса. При соблюдении правил эксплуатации пластиковые внешние блоки прослужат не меньше металлических. Однако они плохо переносят физическое воздействие (например попадание сосулек).

Принцип работы сплит-системы

Зная устройство системы кондиционирования, возникает вопрос по поводу принципа ее работы.

Функционирование системы построено на простом цикле, подразумевающем забор температуры внутри помещения и его выдачу во внешнем блоке. В случае нагрева этот процесс проходит по обратному алгоритму. Рассмотрим каждый из циклов подробнее.

Охлаждение

В качестве основного элемента выступает фреон, который сжимается в компрессоре и нагревается, а на следующем шаге он передает тепло к внешнему блоку.

Как результат, температура газа уменьшается, и происходит его конденсация.

Фреон в виде жидкости поступает к дросселю и направляется к внутренней части системы, а там испаряется.

В результате снижения температуры происходит отбор тепла в теплой комнате с дальнейшей подачей к компрессору, после чего процесс повторяется по кругу.

Регулирование подразумевает изменение объема фреона и, соответственно, изменение скорости обмена тепла в нужном направлении. Для регулировки применяется дроссельный вентиль.

Нагрев

В этом случае применяется рассмотренный выше цикл, но в обратном направлении. Сначала происходит сжатие газа в наружной части с последующей передачей к внутреннему блоку. Здесь происходит отдача температуры и охлаждение.

Чаще всего функция используется в качестве дополнения. При частом применении сплит-системы для нагрева лучше покупать устройства с ТЭНом, но в таком случае увеличивается потребление электричества.

Сушка

Многие раздельные системы способны удалять влагу из воздуха. По желанию можно использовать только этот режим без применения охлаждения / нагрева. При выборе какой-либо из указанных опций сушка добавляется дополнительно.

Циркуляция и чистка

При выборе этой опции происходит смешивание и чистка воздушного потока с помощью фильтрующих элементов.

Фильтры бывают грубыми или тонкими. Первые удаляют крупный, а вторые — мелкий мусор. Для удаления посторонних запахов применяются фильтры на базе активированного угла.

Увлажнение

Воздух проходит через воду, что позволяет повысить уровень влаги в помещении. Такая опция встречается в современных сплит-системах и сильно влияет на стоимость устройства.

При использовании в домашних условиях проще купить обычный увлажнитель.

Ионизация

Дополнительная опция, подразумевающая насыщение воздушного потока заряженными ионами.

«Отрицательные» элементы придают ощущение свежести, как после грозового дождя, способствуют уничтожению бактерий и добавляют полезны для здоровья.

Но нужно учесть, что не всем такая функция подходит, а некоторым просто не нравиться специфический запах воздуха.

Подача свежего воздуха

Суть функции состоит не только в охлаждении / нагреве, но и насыщении воздуха свежим потоком с улицы.

Минус в том, что наличие такой опции ведет к усложнению конструкции и монтажа. Вот почему такой вариант встречается в устройствах среднего или высокого уровня.

Используемые типы хладагентов

В качестве охладителей в сплит-системах применяются разные типы хладагентов. Кратко рассмотрим особенности основных вариантов.

R410A

Азеотропный хладагент, в состав которого входят элементы с идентичными параметрами испарения. В случае утечки характеристики хладагента остаются неименными.

К особенностям R410A относится более высокое давление, что предусматривает более строгие требования к параметрам надежности п прочности контура.

Как результат, возрастает и цена девайса. Одной из причин является высокая цена самого хладагента.

R32

Продвинутый вариант хладагента, имеющий три главных плюса — изотропность, безопасность и эффективность.

Системы кондиционирования с таким хладагентом отличаются большей компактностью. Кроме того, сам состав не несет вреда для окружающей среды, и при необходимости можно с легкостью дозаправить кондиционер.

Из минусов — высокая цена, обусловленная стоимостью R32 и высокими требованиями к конструкции.

R407C

Является альтернативной для R22 (описан ниже), не несет вреда для озонового слоя, но отличается более высокой ценой и рабочим давлением.

В состав входит полиэфирное масло, которое в процессе эксплуатации берет влагу, а это, в свою очередь, приводит к ухудшению качеств работы.

Кроме того, наполнитель отличается неоднородностью по составу, а его элементы имеют разные параметры в плане испаряемости и температуры кипения.

В результате даже при минимальной утечке свойства хладагента ухудшаются, и приходится заново заправлять кондиционер.

R22

Самый старый тип хладагента, имеющий низкую цену и требующий наличия небольшого давления. В результате система более надежна, а цена ниже.

Благодаря однородности, при утечке можно быстро дополнить систему таким же типом рабочего состава.

Но сам хладагент опасен для озонового слоя, из-за чего сегодня он почти не применяется в производстве.

Что такое сплит-система

Все типы кондиционеров работают за счет использования простого физического явления: поглощение и выделение энергии при испарении и конденсации вещества. Поэтому в основе любой системы лежит насос, перекачивающий тепло наружу помещения.

Особенность сплит-системы в наличии двух раздельных блоков, монтируемых на улице и в комнате. Она состоит из 6 основных узлов:

  1. теплообменник внешнего блока;
  2. наружный вентилятор охлаждения;
  3. компрессор, перемещающий хладагент между блоками;
  4. фреонопровод — трубки, по которым жидкий и газообразный фреон перемещается между внешним и внутренним блоками;
  5. теплообменник внутреннего блока;
  6. внутренний вентилятор.

Работа сплит-системы в режиме охлаждения выглядит так:

  • фреон расширяется и испаряется во внутреннем блоке, отбирая излишек тепла;
  • компрессор перекачивает рабочий газ во внешний блок и сжимает его;
  • выделяемое тепло рассеивается через радиатор наружного блока;
  • охлажденный фреон снова поступает на теплообменник внутреннего блока.

Важно: чтобы заставить такую систему работать в режиме отопления помещения, достаточно перенаправить движение фреона благодаря специальному клапану во внешнем блоке. В этом случае внешний теплообменник начнет отбирать излишек уличного тепла и отдавать его внутреннему блоку за счет конденсации фреона

Особенности использования при высоких уличных температурах

Отдельный вопрос касается применения устройств при высокой температуре на улице. Здесь для обеспечения функционирования сплит-системы возникают более высокие требования к давлению, которое существенно возрастает.

При этом максимальные параметры давления / температуры зависят от типа хладагента.

К примеру, для наиболее популярного R410A критический параметр +72 градуса Цельсия, поэтому предельная температуры для работы сплит-системы ограничена 50 градусами.

В случае с R22 критический / максимальный параметр составляет 96 / 70 градусов Цельсия соответственно. Достижение указанных выше показателей вполне реально, если неправильно установить внешний блок.

К примеру, он может быть поставлен на крыше в месте «зеркала», а именно концентрации солнечных лучей.

При увеличении температуры на улице разница давлений на входе-выхода возрастает. Как результат, через капиллярную трубу проходит больше газа. В результате компрессор больше нагружается, и повышается энергопотребление оборудования.

Зачастую при таких обстоятельствах может произойти перегрев и отключение от защиты. Это вполне реально, ведь сплит-системы настраиваются на температуру до 40 градусов Цельсия.

Иногда при работе в условиях повышенных температур могут использоваться нестандартные режимы.

К примеру, если уменьшить пропускные возможности трубки, компрессору будет проще создать большую разницу давлений на входе-выходе и удастся уменьшить объем хладагента в системе.

Минус в том, что при нормальном режиме работы применение такой системы невозможно, поэтому применение такой опции уменьшает ресурс.

Сплит система – что это такое

Системы кондиционирования разделяются на две основные категории: непосредственно кондиционеры и сплит-системы. Разница между ними достаточно простая: у первого все агрегаты располагаются в одном корпусе. У второго компрессор, вентилятор и испаритель располагаются в одном блоке, который называют внешним, потому что он устанавливается на улице. А фен, подающий воздух в помещения, а соответственно и второй испаритель, через который проходит хладагент, располагаются в отдельном блоке. Его устанавливают внутри помещения, поэтому и носит он название внутренний.

Между собой блоки соединены трубками, по которым проходит хладагент, и проводами, соединяющие между собой блок управления во внутреннем блоке и остальным оборудованием во внешнем. Именно такое блочное разделение называется системой. А слово сплит или с английского «split» означает разделять. Поэтому когда говорят о сплит системах кондиционирования, понимают два блока, разделенных стеной.

Принцип работы

В основе принципа работы сплит-системы лежит свойство некоторых жидкостей выделять тепло, когда они начинают конденсировать из парообразного состояния в жидкое, и поглощать его, если все происходит наоборот. Поэтому в первую очередь надо разобраться с комплектацией самого оборудования, то есть, определить, какие приборы и агрегаты входят в состав сплит-системы, и для чего каждый из них предназначается.

Необходимо понимать, что движение хладагента будет проводиться по приточным каналам и отточным, соединяющих два блока между собой. При этом в одном блоке будет происходить испарение, в другом конденсация. Не забываем, что все процессы проходят под бдительным контролем блока управления, где собраны функции управления вентилятором, компрессоров и феном.

Устройство

Как уже было сказано, во внешнем блоке располагаются все основные агрегаты:

  • вентилятор, с помощью которого происходит обдув конденсатора во внешнем блоке;
  • компрессор, который сжимает фреон, чтобы тот двигался по системе;
  • испаритель (он же конденсатор в виде радиатора), внутри него происходит испарение, то есть, переход фреона из жидкого состояния в парообразное;
  • терморегулирующий вентиль (ТРВ), который снижает давление хладагента перед тем, как он должен перейти во внутренний блок.

Во внутреннем блоке сплит системы располагается испаритель, где фреон обратно превращается в жидкость, и фен, который и обдувает испаритель. Сегодня многие производители снабжают внутренний блок фильтром тонкой очистки, который очищает воздух от пыли, табачного дыма, некоторых разновидностей бактерий и вирусов. В его состав могут входить три разных фильтрующих элемента: электростатически заряженный фильтр, угольно-волоконный и дезинфицирующий. Именно в таком порядке они и устанавливаются. Данная система фильтрации гарантирует, что в помещении всегда будет чистый воздух, потому что установленные фильтры могут через себя пропустить частицы размером не больше 0,001 мкм.

Надо понимать, что сама система кондиционирования – это схема последовательного соединения некоторых агрегатов в единую цепь. То есть, вся сеть собирается в своеобразный холодильный контур. В него входит четыре основных прибора: компрессор, ТРВ, конденсатор и испаритель из внутреннего блока.

Работает система так:

  1. Из испарителя в компрессор движется газообразный хладагент. Его давление 3-5 атм., температура в пределах 10-20С. Здесь происходит сжатие фреона до 20-25 атм., а значит, у него тут же поднимается температура до +90С.
  2. В таком состоянии он поступает в конденсатор, который обдувается вентилятором. А так как температура на улице всегда ниже температуры хладагента, то последний начинает превращаться в жидкость, то есть, конденсировать с выделением тепла. Температура падает до +10-20С, а давление остается прежним.
  3. Теперь надо понизить давление до 3-5 атм., для чего используется ТРВ. Здесь не только падает давление, но еще раз снижается температура, а часть фреона испаряется.
  4. После чего хладагент с пониженной температурой и давление переходит в испаритель во внутреннем блоке, который обдувается феном. И процесс повторяется.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
