Как определить мощность светодиодной ленты — 12В и RGB

Особенности установки трансформаторов

Установка трансформаторов производится по схеме, которая должна прилагаться к самим светодиодным лентам. Обычно их нарезают на части по три диода в каждой группе. Конструкция предполагает наличие токоограничивающего резистора. Но в некоторых случаях на одной части может быть от 5 до 10 диодов.

Место разреза указывается группами контактов с обеих сторон. Подключаются светодиоды по группам параллельным способом. Трансформатор может устанавливаться в любом месте помещения, но очень важна полярность «+» или «–».

При покупке трансформатора необходимо убедиться, что он действительно предназначен для светодиодов, так как некоторые люди по ошибке выбирают устройства, которые используются для галогенных ламп. Хотя они и могут понижать напряжение до необходимых 12 вольт, на выходе они дают переменный ток, так как для работы LED — лент необходим ток постоянный.

Блок питания должен быть оснащён системой плавного пуска, что поможет существенно увеличить срок работы ленты.
Устройство обязательно должно иметь около 20–30% запаса мощности.
Устанавливать рекомендуют в месте, где до него можно легко достать.
Если установить блок в маленьком помещении, то он будет сильно перегреваться, что приведёт к поломке.
Важно учитывать степень защиты блока.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Основные параметры при выборе элементов питания

Трансформаторы – блоки, которые отвечают за работу подсветки, путём преобразования напряжения от сети. Часто светодиодная подсветка питается от блоков с показателями 12 или 24 вольт. Перед тем, как выбрать трансформатор для светодиодной ленты, необходимо так же учесть следующие параметры:

  • показателя защиты от воздействий среды;
  • рабочего напряжение трансформатора;
  • длины подсветки;
  • мощности, расходуемая на 1 метр подсветки;
  • габаритов элемента питания.

Используя элементы с недостаточным показателем мощности, возрастает вероятность перегрева ленты. Постоянное повышение температуры приведёт к ранней поломке. Так как блок работает на максимальной мощности, лента может перегореть. Даже алюминиевые профили, которые способствуют дополнительному теплоотводу, не помогут сохранить срок службы подсветки при недостаточной мощности трансформатора.

Если пользователь не знает, как выбрать правильный блок питания или трансформатор для светодиодной ленты и рассчитать необходимые параметры, рекомендуется воспользоваться калькулятором. В нём задаются показатели LED освещения. Далее система выведет на экран необходимые параметры.

Выбор блока питания по электрическим характеристикам

Расчет блока питания для любой светодиодной ленты надо начинать с напряжения. Оно должно соответствовать напряжению питания ленты. Если напряжение источника будет выше, светильник быстро выйдет из строя. Если ниже – будет светиться в полнакала.

Второй важный параметр – наибольшая мощность. Она рассчитывается по следующей формуле:

Pист=Руд*Lленты*Кзап, где:

  • Рист – минимальная мощность блока питания;
  • Руд – удельная потребляемая мощность (мощность, которую потребляет 1 метр полотна);
  • Lленты – общая длина отрезков полотна;
  • Кзап – коэффициент запаса, может быть равен от 1,2 до 1,4.

Некоторые величины должны быть рассмотрены подробнее.

Как определить потребляемую мощность одного метра ленты

Проще всего определить потребляемую мощность метра полотна по технической спецификации. Там этот параметр указан в явном виде. Если ее нет, но известен тип ленты, в различных источниках можно найти эту характеристику.

Светодиоды 5050 и 3028 различаются размером.

Если и это невозможно, то во многих случаях удельное потребление можно определить с помощью линейки. Для этого надо измерить размеры светодиода и определить его форм-фактор. По этой характеристике можно найти потребляемую мощность одного светодиода, посчитать их количество на метре и перемножить.

Светодиод -15730-2
Размеры, мм3,5х2,85х55,6х34,8х34,8х3
Потребляемая мощность, Вт0,060,20,50,51
Потребляемый ток, А0,020,060,150,150,3

Проблема только в том, что некоторые LED выпускаются в разных вариантах – с одним кристаллом или с 2-3. В этом случае и мощность будет отличаться в 2-3 раза. И единственный способ найти искомый параметр – взять наименьший отрезок ленты и запитать его от источника заведомо большей мощности. Замерив ток в амперах и умножив его на напряжение питания (12 В или другое), можно получить удельную мощность отрезка (Вт). Посчитав количество отрезков в метре, можно выйти на искомую величину.

Схема измерения тока.

Если амперметра нет, можно перед подключением к источнику питания замерить сопротивление резистора, установленного на отрезке (или считать, если маркировка доступна). После подачи питания замерить напряжение на нем и найти ток по известному соотношению: I=U/R, где I – искомый ток в амперах, U – напряжение питания в вольтах, R – сопротивление резистора.

Резистор в 300 Ом на LED-ленте.

Зачем нужен коэффициент запаса и что он учитывает

При выборе мощности БП без коэффициента запаса он будет работать на пределе своих возможностей. Этот режим имеет свои недостатки:

  1. «Китайский ватт» может быть меньше обычного ватта. Если говорить серьезно, это означает, что фактическая наибольшая мощность недорогих блоков питания из Юго-Восточной Азии зачастую меньше задекларированной.
  2. Часть электронных компонентов на максимальном токе (и максимальном нагреве) имеет сокращенный срок службы. Это особенно касается намоточных деталей (трансформаторов, дросселей), которые в недорогих блоках питания делаются вручную кустарным способом из тонкого провода с некачественной изоляцией.
  3. Если в источнике питания есть некачественно пропаянные контакты (это вполне обычный случай), то на максимальном токе они будут нагреваться и качество соединения будет ухудшаться. Это вызовет еще больший нагрев, и так по кругу до выхода из строя.
  4. При небольшом повышении температуры в помещении электронный блок выходит на предельный режим и его срок службы непредсказуемо сокращается.
  5. Потребляемая осветительной системой мощность зависит от схемы (хоть и не критически). Конфигурация осветителя может содержать: диммер (диммеры), RGB-контроллер, драйвер (или несколько), усилитель (возможно, не один), прочие приборы.

Подключение LED-ленты через блок управления.

Все эти устройства потребляют токи на холостой ход и на собственные нужды (питание внутренней схемы и т.д.), их КПД не равен 100%. По сравнению с токами, потребляемыми LED-светильниками, они невелики. Но если БП работает в режиме «на грани», эта небольшая добавка может стать критической.

Исходя из этих соображений, по реальной ситуации к рассчитанной мощности надо добавить когда 20, а когда и 40 процентов.

На что стоит обратить внимание


Количество светодиодов на ленте

Светодиоды чаще всего реализуются в бобинах длиной по 5 метров каждая, на упаковке фиксируется точное количество светодиодов.

При выборе осветительного прибора необходимо обратить внимание на следующие параметры:

  • способы установки;
  • тип установленных светодиодных лампочек (от этого параметра будет зависеть уровень освещенности);
  • степень защиты;
  • мощность потребления (от этого показателя будут зависеть параметры приобретаемого блока питания);
  • напряжение питания;
  • количество светодиодов;
  • цвет.

Качество сборки


Светодиодная лента Osram Smart+ Apple HomeKit Flex, 10 Вт

Качество сборки и используемые материалы при изготовлении напрямую зависят от производителя. На рынке наиболее востребована продукция компаний Arlight, Gauss, Cree, Feron, Navigator и OSRAM.

Приобретать осветительные приборы рекомендуется в тех местах, где предоставляют гарантию, а также есть возможность проверить работоспособность устройства, подержать в руках.

При изготовлении LED-лампочек чаще всего встречаются следующие дефекты:

  • спайка изделия, изготовленная из нескольких отдельных кусков;
  • некачественная пайка;
  • мигающие или плохо работающие отрезки.

Степень защиты

Степень защиты, как правило, фиксируется в соответствии с международными стандартами. Этот параметр обязательно должен быть указан на упаковке. Если информация отсутствует, следует усомниться в качестве предлагаемого товара.

Открытые светодиодные ленты обозначены маркировкой IP20. Они предназначены для работы в сухих помещениях, где не требуется влагозащита. Чаще всего ее используют для подсветки потолков и корпусной мебели.

Маркировка IP65 – изделия, характеризующиеся частичной защитой от влаги. Используют для установки в ванных комнатах, при условии, что исключена вероятность попадания на них воды.

Степень защиты IP68 свидетельствует о полной защите ленты от влаги. Устройство может быть применено во влажной среде на глубине до 1 метра. Однако в этом случае с целью безопасности рекомендуется дополнительно использовать устройства защитного отключения.

Напряжение питания и мощность


Химический состав полупроводника во многом определяет напряжение питания светодиодов

Конкретная модель имеет свое напряжение питания, эти данные также должны быть указаны производителем на упаковке. Существуют следующие виды номиналов:

  • +5В – применимы для осветительных приборов, питающихся от USB-разъемов на компьютерах. Последнее время часто используется для отделки элементов гардероба. Особенность работы заключается в преобразовании энергии из батареек напряжением в 1,5В в постоянный ток силой 5В.
  • +12В – самый распространенный тип номинала, предназначенного для питания лент. Для бесперебойной и производительной работы применяются специальные блоки питания – драйвера.
  • +24В – используется в том случае, если есть необходимость в резервном питании при пропадании напряжения. Аккумуляторная батарея будет работать намного дольше при условии, что сила тока для одинаковых по мощности отрезков будет в два раза меньше. Существует еще одна причина использования этого номинала – в случае больших расстояний между лентой и источниками питания. Благодаря этому удается снизить падение напряжения, которое вызвано сопротивлением электрической проводки.
  • +36В – применяет редко, поскольку производители редко изготавливают блоки питания с таким номиналом. Если устройство вышло из строя, найти ему быстро замену вряд ли удастся. Преимущество использования заключается в сниженном токе, который будет потреблять осветительное устройство.

Узнать мощность светодиодной ленты также можно по виду используемых светодиодных лампочек.

Количество цветов и цветовой оттенок


Помимо основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения

Производители светодиодных лент выпускают продукцию в следующих цветах:

  • RGB, многоцветные;
  • холодный белый;
  • желтый;
  • синий;
  • красный;
  • зеленый;
  • теплый белый.

Популярность набирает розовый цвет. Его востребованность в большей степени обусловлена большой пользой для роста и развития растений.

Светодиодная лента

Светодиодная лента представляет собой гибкую полосу, в основе которой лежит медный проводник, по всей площади размещаются светодиоды. Она разделена на модули. Модуль — это участок ленты, на котором установлено три светодиода и сопротивление. Благодаря такой конструкции можно удалить нерабочий участок и заменить его новым.

Светодиодные полоски имеют степень защиты. Подбирается она в зависимости от места применения и условий окружающей среды. Например, класс IP20 подойдёт только для сухих помещений, так как убережёт ленту только от пыли. Степень защиты IP68 надёжно защищает не только от пыли, но и от влаги, попаданий капель и брызг воды.

Варианты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.

Светодиодные полоски различаются по размерам установленных в них светодиодов, их потребляемой мощности, цвета и мощности светового потока. Позже мы рассмотрим, как определить какой мощности и сколько ленты нам понадобится для нужного и качественного освещения.

Как определить мощность светодиодной ленты

Параметр, на который необходимо обращать внимание в первую очередь. От него, как правило, зависит и количество излучаемого света

Ленты с более высокой потребляемой мощностью имеют больший световой поток. Он зависит от типа установленных светодиодов в модулях. Существует много типов разных светодиодов. Рассмотрим несколько из них на примере в таблице.


Два типа светодиодов и способ их размещения в ленте.

На рисунке выше указано, сколько установлено светодиодов в одном метре LED-полосы. Каждый светодиод имеет индивидуальную потребляемую мощность, если вы знаете его тип, то мощность можно вычислить благодаря формуле и параметрам из таблицы ниже.

Путём несложных математических расчётов также можно посчитать потребление энергии одного метра ленты за один час работы, умножив количество светодиодов на их мощность.


Таблица характеристик основных типов светодиодов.

Пример расчёта: вы остановили свой выбор на LED-полосе с типом светодиода SMD3528, на площади в один метр количество элементов 60 шт. Лента зелёного цвета. Из таблицы: ток 20 мА (I), напряжение 3,2 В (U). Переводим миллиамперы в амперы 20/1000=0,02. P=I*U, 3,2*0,2=0,096 Вт. Количество светодиодов 60, мощность одного 0,096 Вт, следовательно 60*0,096=5,76 Вт. Мощность светодиодной ленты на метр составила 5,76 Вт. В одной катушке находится 5 м LED-полосы, 5*5,76=28,8 Вт, следовательно энергопотребление составит 28,8 Вт в час.

Производитель указывает мощность на упаковке товаров, но настоятельно рекомендуется проверять её перед монтажом. Может оказаться, что она не соответствует заявленной. Приведём наглядный пример разницы мощности светодиодных лент в таблице.

Таблица потребляемой мощности светодиодных лент разного типа.

Тип светодиодаДиодов на 1 метреМощность, Вт
SMD 3528604,8
SMD 35281207,2
SMD 352824016
SMD 5050307,2
SMD 50506014
SMD 505012025

Как выбирать нужный блок питания

Блок питания ленты подбирается исходя из нагрузки, которая к нему подключена. Для этого суммируется общая нагрузка всех подключаемых лент. В зависимости от удобства коммутации и мощности оборудования, в системе освещения может быть использовано два и более блока питания.

Для правильной и стабильной работы оборудования запас мощности устройства должен быть не менее 20% подключаемой нагрузки. Он позволяет снизить нагрев устройства.


Блок питания. На этикетке указаны характеристики.

На этикетке любого блока питания указано, сколько нагрузки он может выдержать. Если общая рассчитанная нагрузка цепи составит 200 Вт, то приведённый пример блока питания нас полностью устроит: 200 Вт+20%=240 Вт. Не превышайте порог допустимой нагрузки – устройство будет греться и быстро выйдет из строя.

Выбор трансформатора для светодиодной ленты

LED подсветка требует правильного выбора элемента питания. От него зависит охлаждение трансформатора, степень безопасности и место монтажа. Далее поговорим о каждом показателе, чтобы обеспечить максимальную безопасность при эксплуатации, и теплоотвод.

Рабочее напряжение

Наиболее часто применяются трансформаторы с рабочими значениями 12 и 24 В. Питание большого участка ленты обеспечивается блоками на 36В. Значение напряжения должно соответствовать выходному значению трансформатора.

Имеются блоки, в которых расположены несколько каналов, позволяющих питать 2 и более подсветки. Также данный вид трансформаторов используется при последовательном соединении нескольких лент для освещения полного периметра комнаты. С помощью него можно питать ленту, используемую в качестве основного источника освещения, а также дополнительную подсветку.

Расчет блока питания для светодиодной ленты

При монтаже светодиодного освещения обычно возникает ряд актуальных вопросов: какой потребляемый ток светодиодной полосы, как рассчитать блок питания для светодиодов, как рассчитать драйвера для неизвестной ленты, если на ней не указана потребляемая мощность? Для правильного расчёта используем следующую таблицу с номинальными параметрами популярных матриц.

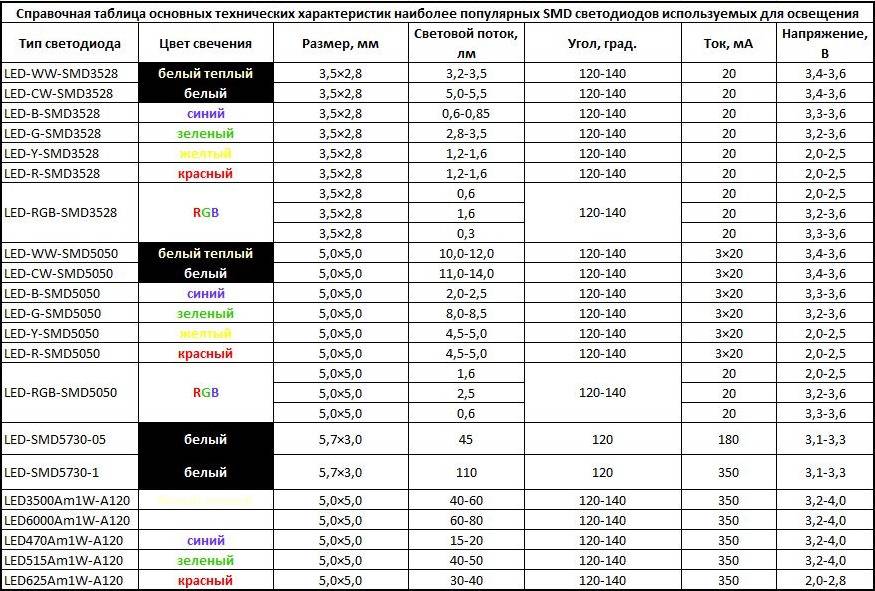

Таблица популярных smd светодиодов, характеристики

Расчет параметров питания светодиодной ленты

Лента различается количеством smd матриц на погонный метр. В продаже существуют варианты на 30, 60, 120 матриц на погонный метр. В зависимости от применяемых светодиодных матриц, номинальная мощность источника электричества для светодиодной ленты будет отличаться.

Тип smd матрицыКоличество светодиодов на погонный метрМощность потребляемая 1м/5м ленты, ВтНеобходимая сила тока, А на 1м/5м
3528303,3/16,50,27/1,35
606,6/330,55/2,7
12013,2/661,1/5,5
5050309/450,75/3,75
6018/901,5/7,5
12036/1803/15
56303015/751,25/6,25
6030/1502,5/12,5
12060/3005/25

Какой БП выбрать?

Естественное желание каждого человека – минимизировать свои финансовые затраты. Но экономия должна быть целесообразной и оправданной. Сравним несколько вариантов:

БПOEM DC12 12W 1АOEM DC12 36W 2АOEM DC12 120W 10АOEM DC12 360W 30А
Внешний вид
Мощность, Вт1236120360
Сила тока, А121030
Тип охлажденияПассивноеПассивноеПассивноеАктивное
Материал корпусаПластикПластикМеталлМеталл
Цена, у.е1,85,210,521
Цена за 1 Вт, у.е0,150,140,080,058

Как видите, чем сильнее блок питания, тем дешевле у него фактическая себестоимость ватта. На первый взгляд наиболее соблазнительно смотрится приобретение единственного достаточно мощного блока питания. Расчет мощности трансформатора для светодиодной ленты делается с запасом около 30%.

Не стоит забывать, что абсолютно любой прибор обладает довольно неприятным свойством неожиданно выходить из строя в самый неподходящий момент. При наступлении подобного форс-мажора вы формально останетесь без освещения. Наиболее рационально, в случае монтажа подсветки в комнате, запитывать участки от двух — трёх самостоятельных источников.

Рассчитываем мощность блока питания для светодиодной ленты

Ради примера, возьмем гостевую комнату площадью 18 квадратных метров (3 х 6 метров). Периметр помещения составит 18 метров. Нам потребуется источник светодиодного освещения с суммарной яркостью свечения 350 люмен/м.п (расчет яркости проводим исходя из рекомендованных уровней освещения), для примера возьмём smd 3528 60led с номинальной яркостью 360 lm/м.п. Общая мощность этой ленты на весь периметр помещения будет:

У разных производителей яркость носителя может значительно отличаться, соответственно и лента в вашей ситуации может потребоваться немного другая, расчёт мощности светодиодной ленты желательно производить по паспортным данным от производителя. С резервом прочности нам понадобится аппарат рассчитанный на 150 Вт.

При использовании нескольких источников тока разбиваем всю длину ленты на три участка, учитывая, что стандартная катушка пятиметровая. Получаем два сегмента по пять метров, 33 Вт и один участок восемь метров на 53 Вт. Блоки питания потребуются на 40 и 70 Вт соответственно.

Почему не стоит использовать самодельные трансформаторы и адаптеры, купленные на рынке?

Дело в том, что одной из причин преждевременного не гарантийного выхода из строй светодиодной подсветки является нестабильность параметров питания сети. Импульсные всплески, которые не способны отфильтровать бытовые преобразователи напряжения и трансформаторные блоки питания «убивают» светодиоды!

Использование в бытовых и дешевых адаптерах не надежной элементной базы через время вызывает заметное изменение параметров питания, что уже чревато выходом из строя системы подсветки или к перегреву такого блока питания, способного вызвать оплавление конструкции вывески, проникновению внутрь воды и короткому замыканию, которое уже чревато пожаром.

Промышленные блоки питания – сложное электронное устройство с импульсным преобразователя и стабилизатором напряжения и тока обеспечивают светодиодный подсветке щадящий режим работы и параметры питания, требуемые для нормальной работы светодиодов, а надежность и тепловая защита способны обеспечить долговременную безотказную работу всех элементов подсветки и вывески в целом.
