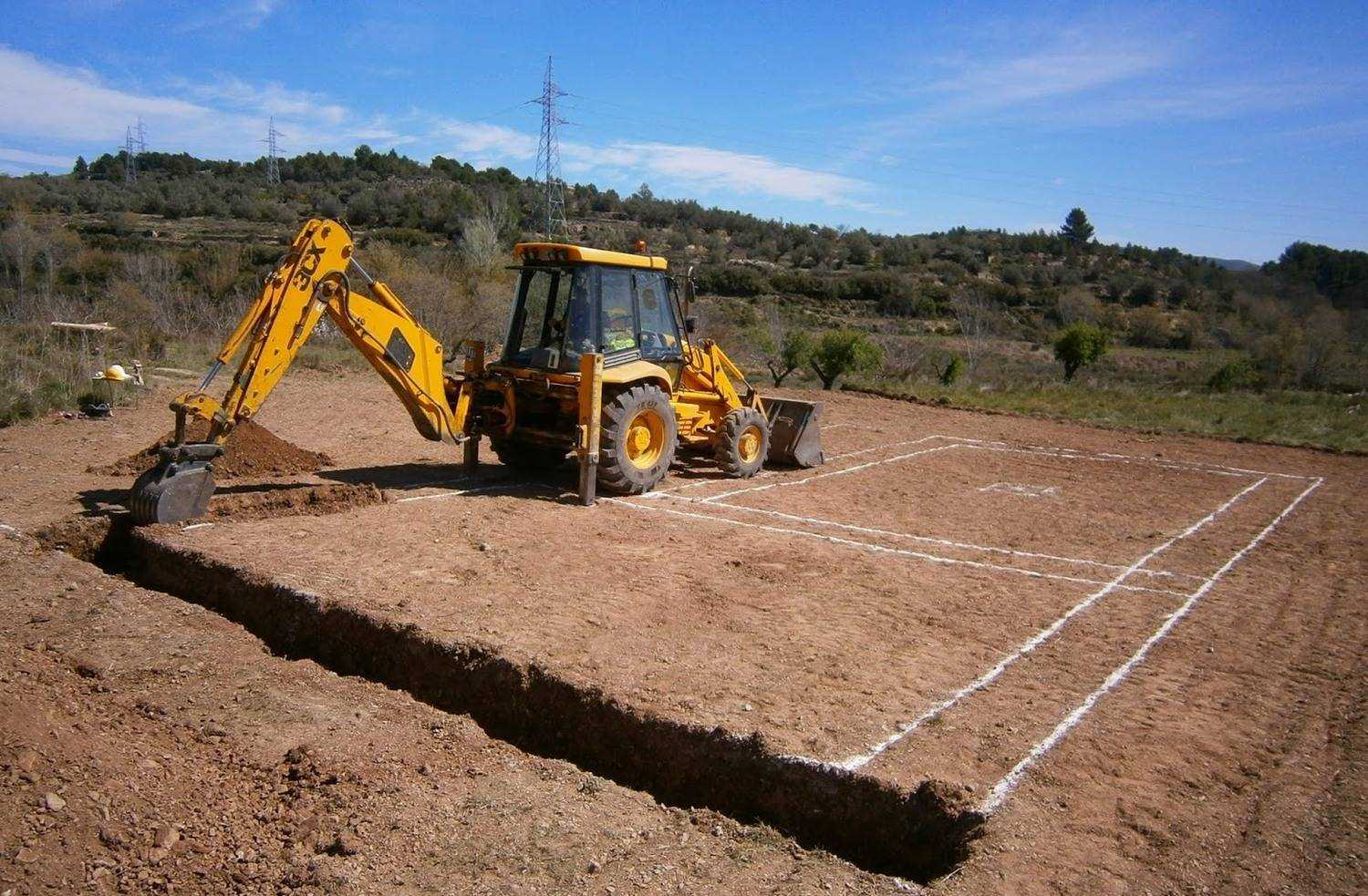

Все, что нужно знать о рытье траншеи экскаватором

Геометрические параметры траншеи

При определении размеров фундамента следует опираться на существующее проектное решение. При этом глубина и ширина траншеи всегда будет немного больше от параметров будущей ленты. Это объясняется необходимостью дополнительного устройства щебеночно-песчаной подушки, установкой щитов опалубки. После завершения заливки бетона или монтажа фундаментных блоков появляется необходимость выполнения гидроизоляционных работ.

Перед тем, как копать траншею под фундамент, нужно учитывать, что её глубина превышает уровень подошвы ленты на 35 см. Ширина углубления в грунте должна быть больше на 65 см с внешней стороны (для выполнения гидроизоляционных работ) и на 35 см с внутренней (для установки щитов опалубки). При наличии на участке рыхлой почвы стенки траншеи делают под небольшим уклоном, что позволяет предупредить её разрушение. В данном случае параметры углубления определяются с учётом типа грунта. Если почва сыпучая, откос делают 1:0,5. Когда грунт очень сухой, этот параметр составит 1:0,25.

Рытье котлованов вручную или экскаватором

Большинство технологий возведения фундамента предполагают рытье котлована. С первого взгляда может показаться, что это очень простой этап строительства, но это ошибочное мнение.

Перед тем как приступать к рытью котлована, необходимо создать полный его проект. В нем указывается тип и структура почвы, наличие подземных вод и коммуникаций.

Так же составляется план-чертеж котлована. Для каждого типа фундамента это проект будет разным.

Во время приобретения участка под строительство необходимо убедится, что под землей не проложены действующие коммуникации (газ, канализация, телефонные линии и т.д.).

Если же наличие коммуникаций было выявлено после покупки участка, необходимо получить разрешение на их перенос и прокладку по другому маршруту.

Рытье котлована под фундамент

После того как был составлен полный проект и получены все разрешения можно приступать к разметке территории под котлован и очищению ее от мусора и деревьев. Для разметки территории по всему периметру будущего котлована вбиваются металлические колышки, и натягивается веревка.

Рытье котлованов вручную

Сам процесс рытья можно производить вручную либо с помощью тяжелой

Если котлован вырывается для ленточного или столбчатого фундамента, то такие работы можно проводить вручную.

Конечно, времени понадобится много, зато это обойдется дешевле, чем использование дорогостоящей техники.

Вручную вырываться котлованы для фундамента могут в тех местах, где нет возможности подъезда спец. техники. Но строители обычно стараются организовать такие подъезды.

Для этого прокладываются временные дороги, по которым ездят экскаваторы и самосвалы. Если стройка находится в городской местности, на временной дороге организовывают мойку колес, чтоб не развозить грязь по городским трассам.

Рытье котлована экскаватором

Всем известно, что вырытый грунт увеличивается по объему на 30-40%.

Чтоб большие насыпи грунта не мешали на строительной площадке, землю (кроме плодородного слоя) необходимо систематически вывозить в выбранное для утилизации место.

Определенная часть земли остается на строительной площадке для засыпки фундамента. Экскаватор работает довольно быстро и эффективно.

Чтоб сократить время рытья котлована можно задействовать сразу несколько самосвалов. Колесный или гусеничный экскаватор выбирается в зависимости от структуры грунта и его несущих способностей.

Если глубина котлована большая, то его откосы могут обваливаться. В таких случаях стенки дополнительно укрепляются сваями.

Плодородный слой, который снимается в первую очередь, сохраняется на строительной площадке. После того как экскаватор закончил свою работу необходимо выровнять все стены (откосы) и дно котлована. Такие работы производятся вручную.

Если же грунтовая вода находится близко к будущему фундаменту, то следует проложить дренажную систему по всему его периметру.

Рытье котлованов под колодцы

Колодцы роются вручную, при этом желательно воспользоваться помощью специалистов. Перед тем как приступать к работе по рытью колодца, следует определиться с местом его расположения.

Колодцы для питьевой воды не должны располагаться близко к местам загрязнения (канализационные стоки, компостные ямы и т.д.).

Питьевой колодец нельзя устанавливать на склоне, если место загрязнения находится выше и в болотистой местности.

Котлован для колодца должен быть отдален от дома больше чем на 5 метров, а глубина его не должна превышать 20 метров

Немаловажно выбрать и время рытья колодца

Такие работы желательно проводить до сезонных дождей либо оттепели. То есть поздней зимой либо поздним летом. Весной либо осенью, когда земля пропитана влагой, можно ошибиться с глубиной колодца.

Рыть колодец необходимо быстро, не допуская залипания колоны. Для этого нанимается минимум три человека, которые будут периодически заменять друг друга. Диметр углубления должен быть немного больше диаметра кольца.

Теперь можно устанавливать второе кольцо и продолжать рытье до появления воды. Если вода прибывает постепенно, ее можно откачивать насосом. При быстром подъеме воды рытье прекращается.

Из вышеуказанной информации можно сделать вывод, что рытье котлованов под фундамент или колодец — это сложные процессы, в которых желательно пользоваться услугами специалистов.

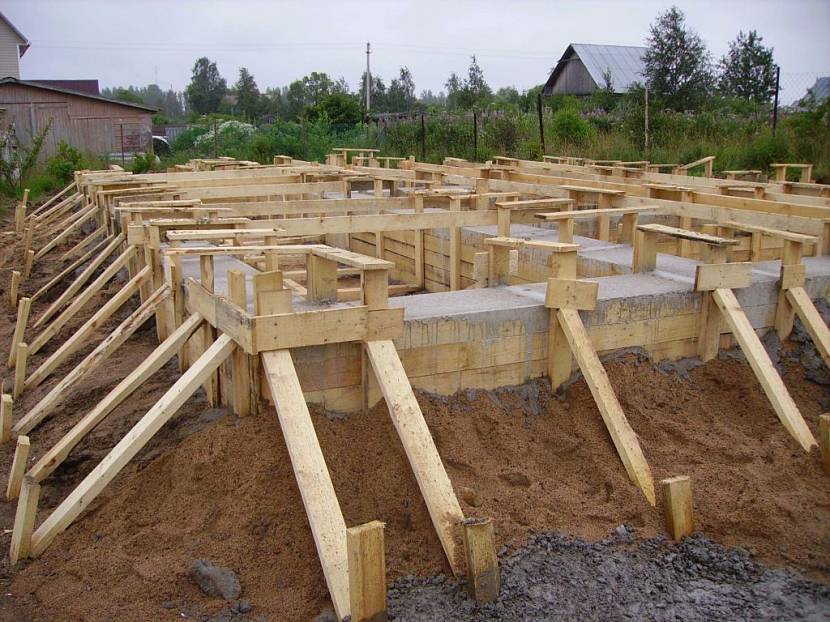

Разновидности ленточных фундаментов

В зависимости от определенных параметров ленточные фундаменты подразделяются на несколько разновидностей. Например, по глубине залегания различают заглубленный и мелкозаглубленный фундаменты.

Заглубленный фундамент, как правило, применяется для возведения тяжелых высотных зданий. Глубина залегания таких оснований варьируется от 2,5 до 3 метров от уровня промерзания грунтов зимой в данном регионе. Мелкозаглубленные фундаменты возводят при строительстве построек и зданий, имеющих небольшой вес. Глубина залегания таких фундаментов обычно не превышает 60 см.

Также ленточные фундаменты выполняют сборными или монолитными.

Сборные ленточные фундаменты возводятся из специальных фундаментных блоков, соединяемых между собой бетонным раствором. С наружной стороны сборный фундамент-ленту необходимо обязательно защищать сплошным слоем гидроизоляции. Возвести сборный ленточный фундамент своими руками невозможно, ведь для транспортировки и монтажа тяжелых фундаментных блоков понадобятся соответственные машины и подъемные краны. К тому же такой фундамент не подойдет для подвижных грунтов.

При неравномерной просадке грунта, швы между блоками могут попросту лопнуть, а соответственно, возрастает риск возникновения трещин и деформаций на самом здании. Сборный фундамент-лента отлично показал себя при возведении 2-3 этажных домов с условием, что грунт подходит по характеристикам.

Монолитный ленточный фундамент весьма легок в изготовлении, обладает хорошим запасом прочности и долговечен. Хотя технология возведения монолитного фундамента достаточно трудоемка, данный тип основания подходит практически к любым грунтам и достаточно экономичен. Монолитные фундаменты – наиболее распространенный вид основания для возведения загородных домов и хозяйственных построек.

Особенности в определении глубины и ширины траншеи

Размеры фундаментной ленты определены инженерным расчетом и должны быть выполнены в полном соответствии с проектными решениями. Но необходимая глубина и ширина траншеи всегда больше поперечного сечения фундамента. Это связано с необходимостью устройства подстилающей щебеночно-песчаной подушки, установки опалубки, а так же выполнения гидроизоляционных работ после затвердения бетона или окончания кладки.

Поэтому глубина траншеи всегда на 25-30 см больше, чем заглубление фундаментной ленты. Ширина траншеи должна быть на 60 см больше ширины фундамента со стороны наружной изолируемой поверхности и на 30 см с внутренней стороны для возможности установки опалубочных щитов. Если почва не плотная и возможно его осыпание, необходимо предусмотреть наличие уклона стенок, величина угла которого определяется в зависимости от типа грунта.

Управление глубиной и шириной траншеи при копке

Копка траншеи экскаватором под фундамент — это важный этап строительных работ, требующий точности и подходящих навыков. Одним из основных аспектов при выполнении этой операции является управление глубиной и шириной траншеи.

Для достижения нужной глубины и ширины траншеи обычно используются следующие приемы:

1. Использование гидравлического рычага

Главным инструментом при управлении глубиной и шириной траншеи является гидравлический рычаг экскаватора. Используя этот рычаг, оператор экскаватора может регулировать глубину копки, поднимая или опуская ковш в зависимости от требуемой глубины траншеи.

2. Использование маркеров и отметок

Перед началом копки траншеи, оператор должен установить отметки на земле для определения требуемой глубины и ширины траншеи. Это может быть сделано с помощью специальных маркеров или отметок, которые позволяют оператору легко определить, насколько глубоко и широко нужно копать.

3. Использование режима автоматического управления глубиной

Некоторые современные экскаваторы могут быть оснащены автоматическим режимом управления глубиной копки. В этом режиме экскаватор использует специальные датчики и системы управления для поддержания постоянной глубины траншеи. Это позволяет оператору более точно контролировать глубину копки и избежать ошибок.

4. Использование лазерных нивелиров

Для достижения еще большей точности при управлении глубиной и шириной траншеи, оператор экскаватора может использовать лазерные нивелиры. Эти приборы позволяют получить точные отметки и контролировать глубину копки на основе лазерного луча, который отражается от специальных приемников.

Использование вышеперечисленных приемов позволяет оператору экскаватора точно контролировать глубину и ширину траншеи при копке. Это не только гарантирует выполнение требуемых строительных параметров, но и обеспечивает безопасность и надежность всего строительного процесса.

Осуществление работ экскаватором-драглайном или грейфером

Ковшовая емкость драглайна закрепляется на удлиненной стреле. Заполнение породой происходит в момент подтягивания ковшовой части обратно к стреле. После заполнения, емкость окончательно поднимается и переводится на место выгрузки. Опорожнение производится за счет ослабления тягловых канатов.

Разработка грунта драглайном производится при устройстве больших котлованов либо выемок с глубиной до 16-20м., возведении насыпного вала и аналогичных работах. Преимуществами машин-драглайнов являются внушительная глубина опускания стрелы, рабочий радиус до 10 м. и возможность эксплуатации в пространствах с постоянным притоком грунтовых вод с эффективной разработкой обводненных участков.

Работы драглайном ведутся при помощи торцевых или боковых траншей. Организация работ и обустройство проходок аналогично экскавационным манипуляциям техники с обратной лопатой. Наиболее часто выгрузка срезанных слоев осуществляется в организованный отвал, иногда – в самосвалы с последующей вывозкой. На определенных участках доступно устройство лобовых или боковых проходок.

Грейфер – специализированный тип ковшовой емкости с двумя широкими лопастями и стоечной (либо канатной) системой привода, отвечающей за принудительное смыкание лопастей. Эксплуатируется для выкапывания узких и глубоких участков, залегающих ниже уровня грунтовых вод. Грейфер привешивается на экскаваторную стрелу для разрабатывания пространств с вертикальными бортами. За опорожнение ковша отвечает система принудительного размыкания лопастей, удерживающих поднятое содержимое.

Принудительное опускание стойки и погружение ковшовой части в породу за счет высокой собственной массы позволяет разрабатывать грейферным ковшом слои практически любой плотности, в том числе – участки, полностью скрытые под водой. Емкость ковшовой части грейфера составляет 0, 35-2,5 м3.

Разработка и рытье котлованов

При планировании строительства в Москве и Московской области требуется профессиональная разработка котлованов, которая обеспечит безопасность и надежность будущего строения.

Этот процесс требует специальной подготовки и техники, при помощи которой выполняются исследования грунта и сложные расчеты.

Они помогут рассчитать параметры траншеи с учетом особенностей грунтового состава на участке строительства и масштаба возводимых сооружений.

Прежде чем приступать к рытью котлована, проводится тщательный анализ состава грунта, плотности почвы на участке, определяется глубина залегания подземных вод. В виду большого объема работ рытье чаще всего осуществляется при помощи экскаватора, реже – вручную. Выбор способа зависит от наличия возможности подъезда транспорта, размеров ямы, других особенностей местности и возводимого объекта.

Стоимость разработки котлованов рассчитывается для клиента в индивидуальном порядке на основании прайса услуг и зависит от нескольких факторов:

• проведение геодезических работ;
• доставка и объем привлекаемой спецтехники;
• количество рабочих при необходимости копать котлован вручную;
• вывоз грунта (расчет цены за м3 и дальность перевозки);
• объем ручной доработки;
• поиск полигона для утилизации мусора и ее удаленность от участка, на котором выполняются земляные работы;
• сложность проекта (тип почвы, ее состояние, необходимость укрепления осыпающихся откосов, оледенение, особенности рельефа местности, наличие под землей инженерных коммуникаций, время года и погодные условия);
• срочность исполнения заказа.

Роем котлованы в Москве и Московской области

Компания «СТМ-Неруд» предлагает услуги частным и юридическим лицам в Москве и Подмосковье.

Разработка котлована под строительный фундамент осуществляется в рамках официального договора, включающего все необходимые виды чертежных работ, геологических и геодезических исследований, рытья котлована и вывоза грунта на специализированные полигоны в соответствии с действующими нормативами и СНиП.

Этапы разработки котлованов

1. Геодезическая разбивка с использованием спецприборов – нивелира и теодолита, определяющая размеры и местоположение котлована. На этом этапе выкапывают разведочные траншеи. От уровня промерзания почвы и ее несущей способности зависит глубина, на которую следует рыть.
2. Откопка экскаваторами или вручную с предварительной срезкой растительного слоя земли. Частичный вывоз грунтовых масс (некоторая их часть засыпается обратно после возведения фундамента и обустройства гидроизоляции здания).
3. Разработка грунта котлована завершается укреплением конструкции, обустройством песчаной подушки и выравниванием поверхности.

Наша спецтехника

Разработка котлованов выполняется нами с привлечением опытных операторов и водителей с многолетним стажем на стройплощадках, а также задействуем большой парк современной техники:

• экскаваторы;
• бульдозеры;
• автокран;
• автовышки;
• фронтальные погрузчики;
• BobCat;
• самосвалы.

Разработка котлованов под фундамент

Приступив к выполнению взятых обязательств, наши специалисты при помощи расчетов определят оптимальный способ рытья траншеи, количество привлекаемой спецтехники и квалифицированных рабочих, учтут все факторы, осложняющие работу.

Подсчитают, какое количество земли нужно вывезти и какая часть потребуется для обратной засыпки. Найдут место для вывоза лишней земельной массы, получив соответствующее разрешение, что необходимо для предотвращения штрафных санкций.

Грамотная разработка котлованов – залог надежности возводимых строений. Малейшая ошибка может привести к подтоплению подвалов и подземных этажей, последующей подвижности и разлому фундамента, трещинам стен, перекосу и обрушению зданий.

Преимущества заказа рытья котлована в СТМ-Неруд

Сотрудничать с нами выгодно:

• большой опыт с проектами любой сложности;
• собственный парк строительной спецтехники;
• соблюдение норм безопасности на строительной площадке;
• гарантия качества, прописанная в договоре;
• разработка котлованов по доступным ценам;
• соблюдение сроков.

Типы одноковшовых экскаваторов

По назначению одноковшовые модели разделяются на три больших категории:

Строительные. Универсальная техника с полным поворотом и емкостью ковшовой части 0,15-2 м3. Универсальность обеспечивается возможностью установки сменных комплектующих для разнообразных манипуляций. Разработка грунта начиная от III категории зачастую производится экскаватором с применением сменных комплектующих.

Карьерные. Полууниверсальные машины или специальные лопаты с укороченной стрелой. Емкость ковша полууниверсальных моделей составляет от 2 до 8 м3. Применяются для проведения манипуляций на сложном рельефе, зачастую применяется при добыче полезных ископаемых.

По возможности эксплуатации с различными видами дополнительных устройств одноковшовые машины делятся на три вида:

• Универсальные. Имеют не менее 4 разновидностей сменного оборудования.
• Полууниверсальные. Машины с емкостью ковшовой части не более 4 – 6 м3. На полууниверсальные модели возможно установка двух-трех видов дополнительных модификаций.
• Специализированные. Емкость ковша более 4 м3. Выпускаются с одной модификацией оборудования, без возможности смены.

Использование строительной техники

Чаще всего проще и дешевле копать фундамент своими руками. Использование габаритной техники будет лишним. Траншею можно создать самостоятельно при небольших габаритах здания. Сюда же относятся и процедуры по возведению основы под бани, веранды и пристройки. Использование техники влечет за собой увеличение стоимости процедуры. Но благодаря трактору можно крупно сократить время, которое будет затрачено на раскопки.

Копка фундамента экскаватором потребуется не только при объемных работах, но и случае, когда получаемый грунт необходимо вывозить на транспорте с территории. Экскаватор сможет в короткие сроки вывезти больший объем почвы при сравнении с той работой, которую сможет выполнить человек. При работе над крупными проектами работать руками будет невозможно из-за количества получаемого лишнего грунта.

Но даже после того, как были применена землеройная техника, останется некоторый объем ручной работы. Заключается она в уплотнении котлована и закреплении стен для предотвращения осыпания. Также потребуется засыпать подушку для дальнейшего строительства фундамента.

Копка под фундамент должна проводиться с учетом грунта и условий строительства. Всегда необходимо учитывать нюансы, из-за чего требуется создавать дополнительные опоры или проводить работы в максимально сжатые сроки. В последнем случае потребуется специальная техника.

Использование строительной техники

Чаще всего проще и дешевле копать фундамент своими руками. Использование габаритной техники будет лишним. Траншею можно создать самостоятельно при небольших габаритах здания. Сюда же относятся и процедуры по возведению основы под бани, веранды и пристройки. Использование техники влечет за собой увеличение стоимости процедуры. Но благодаря трактору можно крупно сократить время, которое будет затрачено на раскопки.

Копка фундамента экскаватором потребуется не только при объемных работах, но и случае, когда получаемый грунт необходимо вывозить на транспорте с территории. Экскаватор сможет в короткие сроки вывезти больший объем почвы при сравнении с той работой, которую сможет выполнить человек. При работе над крупными проектами работать руками будет невозможно из-за количества получаемого лишнего грунта.

Но даже после того, как были применена землеройная техника, останется некоторый объем ручной работы. Заключается она в уплотнении котлована и закреплении стен для предотвращения осыпания. Также потребуется засыпать подушку для дальнейшего строительства фундамента.

Котлован под фундамент столбчатого типа

Столбчатый фундамент предусматривает рытье траншеи с глубиной до 50 см. Процесс копки осуществляется по предполагаемой фасадной части основания. На дне формируются шурфы, в которые впоследствии устанавливаются угловые и промежуточные столбы.

Рытье котлована экскаватором

Разработка котлована предусматривает выполнение следующих процедур:

1. Копка 30-40 см слоя почвы.
2. На ширину 80-100 см вырывается траншея с глубиной 50 см.
3. Под размещение будущих столбов обустраивают шурфы с шагом 1,5-2 м в зависимости от типа грунта. Размеры шурфов составляют 50х50 см.
4. Используя вехи, контролируем требуемую глубину.

Однако перед заказом экскаватора важно по всем сложным вопросам проконсультироваться со специалистами, а также провести качественный анализ грунта, поскольку некоторые типы почв и индивидуальные особенности участка могут стать препятствием для работы крупногабаритной техники

Выбор подходящего экскаватора для копки траншеи

Копка траншеи под фундамент — одна из важных операций при строительстве здания. Для выполнения этой задачи используется специальное строительное оборудование — экскаваторы. Но как выбрать подходящий экскаватор для копки траншеи?

1. Размер

Первым и самым важным критерием выбора экскаватора является его размер. Размер экскаватора должен быть подобран в зависимости от глубины и ширины траншеи, которую требуется выкопать.

Если траншея должна быть глубокой, то следует выбирать экскаватор с длинной стрелой. Если траншея должна быть широкой, то нужен экскаватор с большой ковшовой лопатой и широким рабочим крипом.

2. Мощность

Вторым важным критерием выбора экскаватора для копки траншеи является его мощность. Мощность экскаватора должна быть достаточной для выкопки траншеи без проблем и задержек.

При выборе экскаватора следует обратить внимание на его мощность в лошадиных силах (л.с.) или в киловаттах (кВт). Чем выше мощность, тем проще и быстрее будет осуществляться копка траншеи

3. Дополнительные функции

Третий критерий при выборе экскаватора — наличие дополнительных функций. Некоторые экскаваторы обладают дополнительными функциями, такими как поворотная кабина, гусеницы с повышенной проходимостью, автоматический контроль глубины копки и другие.

Наличие дополнительных функций может значительно упростить и ускорить процесс копки траншеи, поэтому стоит обратить внимание на этот аспект при выборе экскаватора

4. Бренд и надежность

Последний, но не менее важный критерий выбора экскаватора — бренд и надежность. Лучше выбирать экскаваторы от известных производителей, так как они обычно имеют высокое качество и надежность.

Перед покупкой экскаватора рекомендуется изучить отзывы и рейтинги экскаваторов разных брендов, чтобы сделать правильный выбор

Также стоит обратить внимание на гарантию и сервисное обслуживание

Важно подчеркнуть, что выбор подходящего экскаватора для копки траншеи зависит от конкретных требований и условий каждого строительного проекта. Четко определите размеры траншеи, необходимую мощность и наличие дополнительных функций, и выберите экскаватор, который наилучшим образом удовлетворяет вашим потребностям

Выбор времени года для рытья котлована или траншеи

Специалисты рекомендуют планировать разработку грунта под фундамент проводить летом или осенью. В это время почва максимально мягкая и поддаётся копанию.

Зимой устройство фундамента невозможно из-за замёрзшего грунта. Если запланировать работы на данный период, их стоимость увеличивается в несколько раз. Также устройство траншеи или котлована зимой утрудняется из-за необходимости в кратчайшие сроки завершить кладку фундаментных блоков или заливку монолитной конструкции. Они не должны промёрзнуть, что негативно скажется на их несущей возможности

Также зимой важно сразу предусмотреть процесс вывоза лишнего грунта. В противном случае он замёрзнет и убрать его будет очень сложно

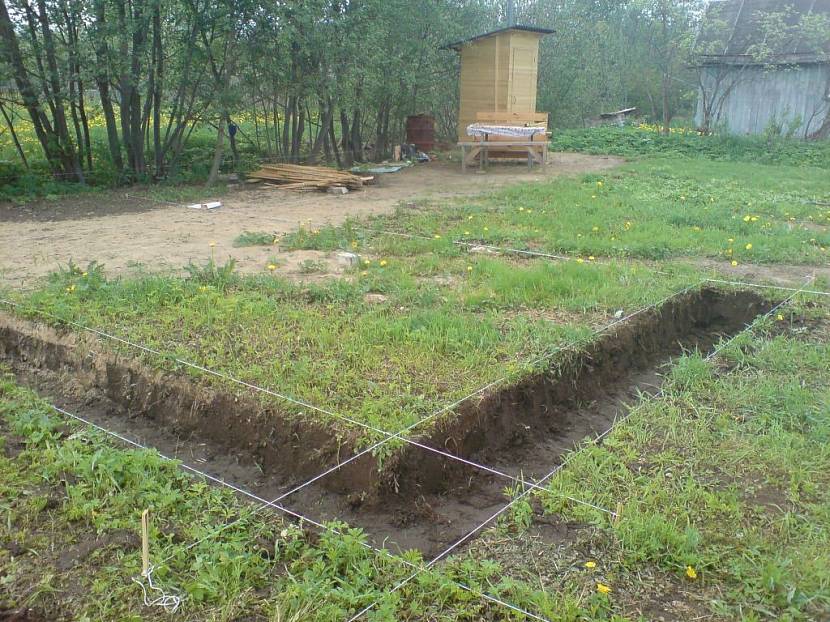

Разметка котлована

Чтобы понять, как правильно выкопать траншею под ленточный фундамент, перед выполнением разметки следует расчистить и выровнять площадку под будущую застройку. После завершения подготовительного этапа переходят непосредственно к основным работам:

1. Одну из сторон фундамента привязывают к любому объекту на строительной площадке. Для этой цели может использоваться ограждение, существующие здания и сооружения.
2. Выполнив необходимые расчёты, натягивают первый шнур вдоль одной из стен. Для его фиксации используют колышки, которые забивают чуть дальше углов здания. Это предупредит разрушение разметки в процессе копания траншеи.
3. Шнуры натягивают вдоль всех сторон фундамента. Их пересечения совпадают с углами будущей траншеи.

Хорошо понимая, как копать под фундамент, нужно не забывать о точности разметки. Чтобы облегчить себе работу и получить траншею с ровными углами, следует использовать обычную теорему Пифагора (метод треугольника со сторонами 5, 3, 4 м). Правильность выполнения разметки для прямоугольного контура, определяют, ориентируясь на диагонали. Они должны быть равными. При выявлении неточностей разметку проводят сначала.

Если неясно, как выкопать траншею под фундамент сложной конфигурации, дополнительно используют нивелир. Также данный прибор понадобиться при значительном перепаде высот на участке. В таком случае выполнять измерения при помощи рулетки нецелесообразно, что приведёт к большим погрешностям.
