Особенности копки траншеи в сложных грунтах
Когда необходимо копать траншею для строительства фундамента в сложных грунтах, таких как глина, скала или песчаник, требуется особый подход и применение специальной техники. В таких случаях обычно используется экскаватор с дополнительными приспособлениями и инструментами.
1. Использование рыхлителей
Рыхлители — это специальные приспособления, устанавливаемые на рабочем оборудовании экскаватора (кассеты, рабочие лопаты и т.д.). Они предназначены для разрыхления сложных грунтов, позволяя легче проникать в них и уменьшая сопротивление при копке траншеи.
2. Использование гидромолотов
Гидромолоты — это специальные устройства, которые позволяют разрушать твердые породы, такие как скала или песчаник. Они устанавливаются на экскаватор и применяются для дальнейшего расчистки грунта после применения рыхлителей.
3. Мобильные установки для промывки грунта
В случае, если траншея проходит через грунт с высоким содержанием глины или других сильно прилипчивых материалов, может потребоваться промывка грунта. Для этого используются мобильные установки, осуществляющие промывку и очистку грунта от ненужных примесей.
4. Контроль стабильности траншеи
При копке траншеи в сложных грунтах возможно образование оползней или обвалов, поэтому необходимо обеспечить контроль стабильности траншеи. Это может требовать применение шпунта — металлической конструкции, устанавливаемой вдоль траншеи, или других подобных методов.
5. Организация дренажа
В сложных грунтах часто присутствует повышенный уровень грунтовых вод. Поэтому перед копкой траншеи необходимо организовать дренажную систему, чтобы предотвратить залегание воды в траншею и обеспечить ее стабильность.
Важно учитывать, что работа в сложных грунтах требует больше времени и ресурсов, поэтому необходимо провести тщательное планирование и применять соответствующую технику и методы. Каждый случай требует индивидуального подхода и определения наиболее эффективного способа копки траншеи в сложных грунтах

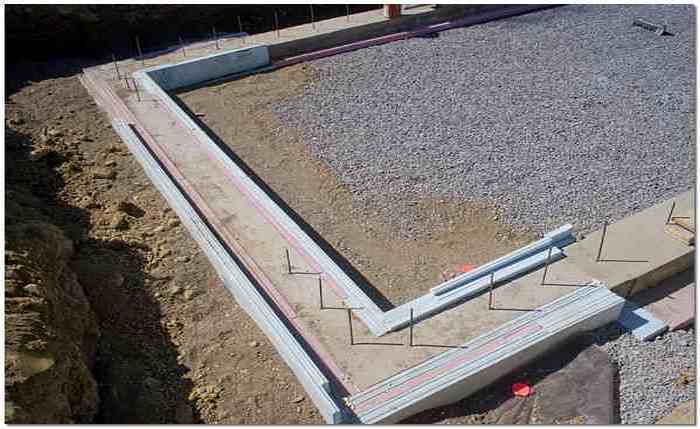

Теплоизоляция основы
Для защиты от промерзания почвы мелкозаглубленные конструкции теплоизолируют
Для защиты от промерзания почвы мелкозаглубленные конструкции теплоизолируют. Изоляция не позволяет холоду проникать через бетонные слой к зонам, которые находятся ниже фундаментной подошвы.
Для теплоизоляции применяют экструдированный пенополистирол, который не разлагается под воздействием влаги. Чем больше толщина, тем лучше теплоизоляция. 2.5 см пенополистирола имеет сопротивляемость как 1.2 метра почвы. Но необходимо закладывать качественную горизонтальную и вертикальную изоляции. Это предотвратит замерзание и набухание грунта под фундаментом.
Главное, чтобы перед укладкой основания были проведены все необходимые расчеты, только так можно построить устойчивое и надежное сооружение.

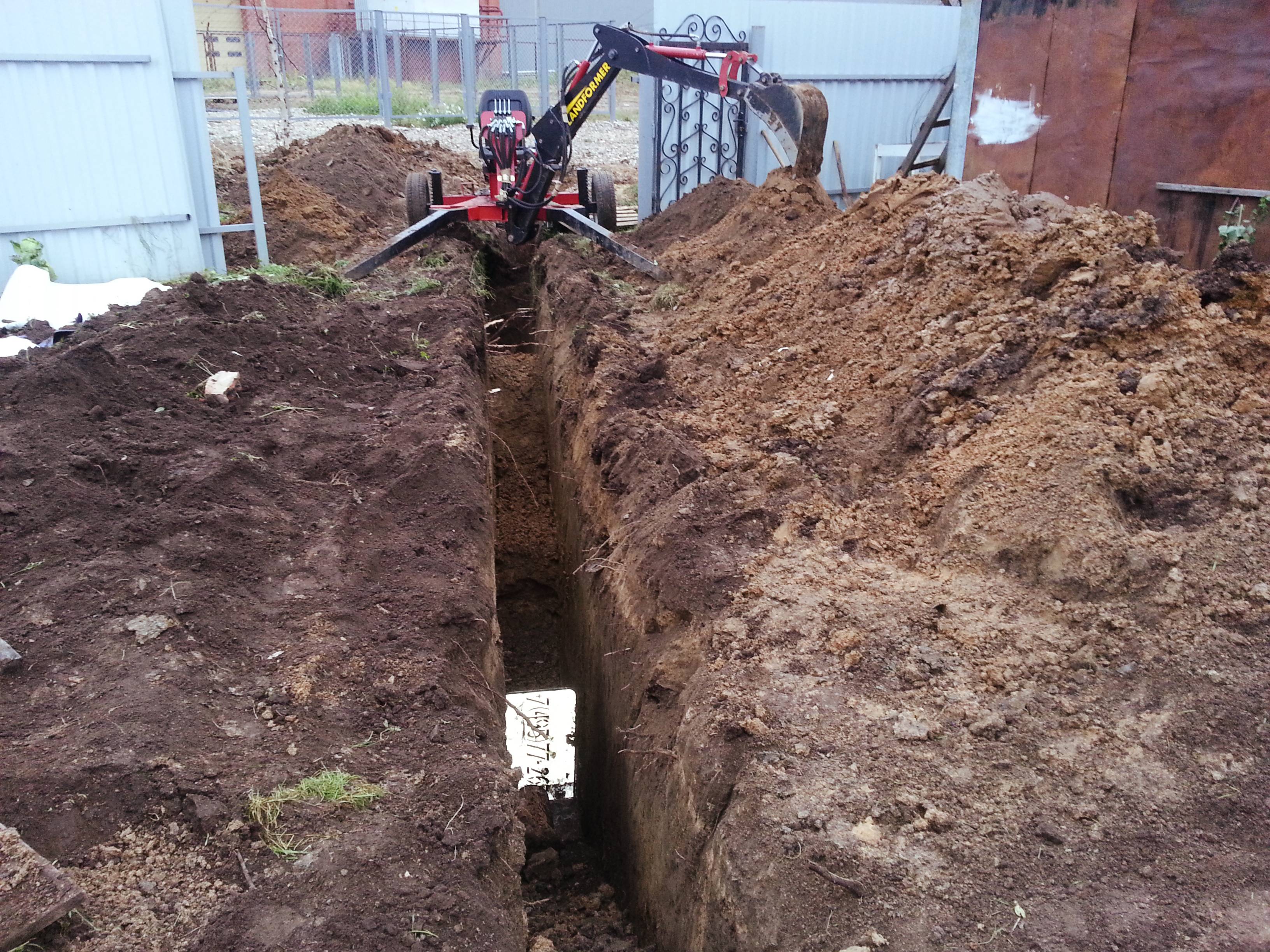

Прокладка траншей вручную
Если поставлена задача вырыть канаву в месте, недоступном для спецтехники, или требуется узкий глубокий канал, привлекаются землекопы для земляных работ. Этот вариант считается самым простым, но, как и любой ручной труд, наиболее растянутым во времени и дорогим. Но даже траншея, выкопанная вручную, должна соответствовать нормам СНиП и РД, а значит выполняться под контролем специалистов. Это исключает повреждение подземных кабелей и объектов, проложенных ранее.
Копка траншей вручную имеет такую цену за 1 м3 в зависимости от параметров:
глубина до 0,75 м – от 500 руб./м3;
земля, промерзшая на 1,5 м, – от 1000 руб./м3.
Разработка почвы вручную чаще всего требуется при копании твердого и неоднородного грунтов и дает максимальную точность, когда на земельный участок невозможно доставить технику. Также на окончательную стоимость подряда влияют следующие параметры:
требуемая глубина;
качество и твердость грунта;
время года и погода;
рытье вблизи зданий;
расположение других подземных коммуникаций.
Наличие этих факторов приведет к удорожанию услуг. Выгоднее осуществлять земляные работы с помощью спецтехники.
Возможные проблемы от замачивания дна траншеи и котлована
Земляные работы рекомендуется выполнять в минимально сжатые сроки при хорошей сухой погоде. Атмосферные осадки часто приводят к скоплению воды на дне траншеи. В результате грунт может, пропитавшись водой, изменить свою несущую способность, в результате чего устойчивость фундаментной конструкции окажется под угрозой.
Вполне возможно, что для устранения замачивания потребуется снятие еще одного слоя грунта для того, чтобы открыть сухую поверхность. Это приведет к дополнительному расходу материалов на устройство подстилающей подушки из щебня и песка, а так же увеличит общие объемы работ. Именно поэтому многие застройщики арендуют землеройную технику, которая позволяет выполнить земляные работы в один день.
Разработка котлована экскаватором
Работы данного типа можно наблюдать практически на всех объектах в областях промышленного и жилищного строительства. Разработка котлована экскаватором особенно актуальна при проведении широкого перечня строительных мероприятий. В зависимости от типа спецтехники могут применяться разные технологии рытья. Стандартная разработка котлована под фундамент проводится в 7 этапов:
- Проведение геологической экспертизы, анализ участка.
- Разработка проектной документации.
- Подбор оптимальной спецтехники.
- Организационно-подготовительные мероприятия.
- Разработка грунта, последовательное снятие слоев.
- Укрепление или обработка стенок котлована.
- Приемка работ заказчиком.
Копка котлована на всех этапах контролируется геодезистами. На площадке организуется соблюдение требований техники безопасности. Земляные работы проводятся в полном соответствии с требованиями проектной документации, которая составляется на основе инженерных изысканий.
Расстановка экскаватора перед началом работ

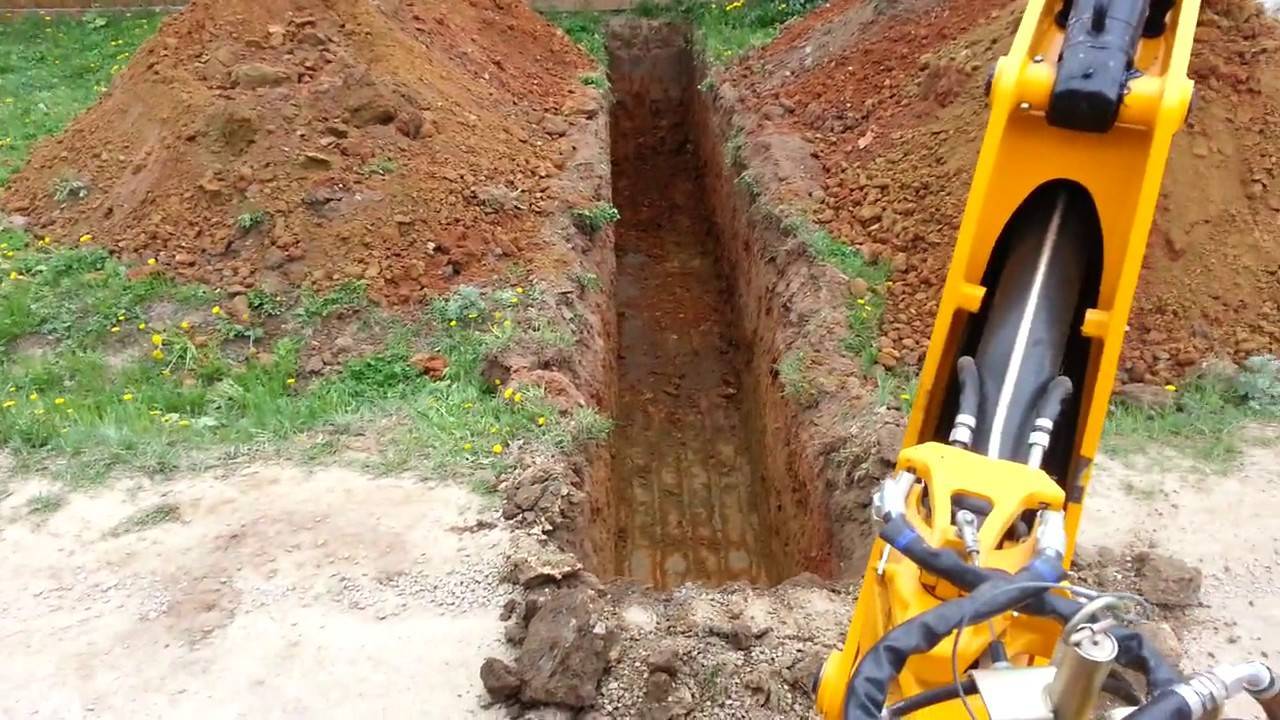

Прежде чем начать копку траншеи экскаватором под фундамент, необходимо правильно расставить машину и подготовить рабочую зону.
1. Выбор площадки и перемещение экскаватора
Перед началом работ определите оптимальное место для расположения экскаватора. Учтите такие факторы, как доступность рабочей зоны, удаленность от препятствий и удобный подъезд к траншеи. После выбора площадки переместите экскаватор на нее, используя специальное перемещающееся оборудование или прямую поездку.
2. Проверка поверхности и жесткости грунта
Оцените состояние поверхности земли на выбранной площадке. Проверьте, что она не имеет вмятин, ям или других дефектов, которые могут помешать работе экскаватора. Также убедитесь в достаточной жесткости грунта, чтобы машина могла справиться с копкой без провала или проседания.
3. Осветление рабочей зоны
Обеспечьте достаточное освещение рабочей зоны. В случае работы в темное время суток или в условиях недостаточной естественной освещенности используйте мощные светильники или фонари, чтобы обеспечить видимость.
4. Устройство ограждения безопасности
Установите ограждение вокруг рабочей зоны. Оно должно предупреждать прохожих о работающей технике и скрывать от них потенциально опасные зоны. Используйте специальные ленты или знаки безопасности.
5. Подготовка рабочей зоны
Убедитесь, что область, где будет производиться копка, не содержит неподвижных или подвижных препятствий, таких как камни, столбы, трубы и т.д. Такие препятствия могут мешать работе экскаватора и быть причиной повреждений машины или коммуникаций.
Очистите рабочую зону от растительности, кустарников, мусора и других преград, которые могут помешать работе экскаватора или оказаться причиной несчастного случая.
6. Проверка работоспособности экскаватора
Перед началом работ и проверьте работоспособность экскаватора. Убедитесь, что все системы и механизмы функционируют должным образом, а также что у машины достаточно топлива и смазочных материалов.
Оборудование котлована под ленточный фундамент
Представленная технология возведения предусматривает выполнение основания посредством заливки бетонным раствором подготовленной опалубки или кирпично-блочной кладки. Посмотрите видео, как происходит рытье котлована под ленточный фундамент с помощью экскаватора.
Такие особенности предопределают размеры необходимого котлована, который выполняется в форме заглубленной траншеи. Внешние значения котлована равны увеличенным на 40-50 см сторонам фундамента. Вместе с этим следует учитывать и расстояние опалубочных плит.
Технология обустройства
Рытье котлована под ленточный фундамент
К выработке котлована под ленточный фундамент приступают после выполнения работ по разметке строительной площадки. При этом для упрощения процедуры копки, а также исключения проблем по выравниванию участка, следует предварительно снять 30-40 см дерна.
Рытье экскаватором траншеи целесообразнее всего осуществлять с верхнего угла, постепенно углубляясь по запланированным габаритам. Глубину котлована можно контролировать с помощью периодически погружаемых вех, на основе которых впоследствии можно осуществлять разметку фундамента и устанавливать опалубку.
Для экономии средств в случае присутствия в грунте песчаного компонента его следует пропустить через специальную вертикальную сетку и складировать в непосредственной близости от обустраиваемого фундамента. Впоследствии песок понадобится для изготовления раствора и возведения дренажной подложки. Оставшийся грунт можно равномерно распределить по участку или вывезти.
Способы копания
Ручной труд при разработке грунтов относится к категории тяжелых физических работ, на выполнение которых человек тратит немало усилий.
Существует несколько способ ручной разработки траншейных выемок:
- Лопатой. Технология выемки земли лопатой нельзя назвать сложной. Вначале штыковой лопатой снимается верхний плодородный слой почвы, рыхлый грунт вынимается совковой. Для траншей идеально подходит ступенчатый способ разработки земли с послойной выемкой земляных масс.
- Мотоблоком и мотобуром. Ускорить процесс разработки грунта можно с помощью мотобура или мотоблока. Для этого по периметру размеченной траншеи пробуривается ряд отверстий и после этого грунт легко снимается лопатой. Мотоблок применяют для глубокого разрыхления земли с последующей выемкой грунтовых масс совковой лопатой. Ускоренный способ применим для разработки неглубоких траншей глубиной до 2 метров.
- Траншеекопателем. Малая механизация ручного труда намного облегчает трудоемкий процесс копки траншей и позволяет сократить время на выполнение земляных работы.
Для этих целей часто применяется траншеекопатель заводского изготовления или самодельное устройство, собранное на базе мотоблока или большой бензиновой пилы.
Заводской инструмент обеспечивает пользователям удобство и максимальную безопасность. Его основная особенность заключается в отсутствии во время работы обратного удара, что приводит к снижению скорости вращения и усилению углубления в грунт.
Основного режущего элемента – цепи заводского траншеекопателя хватает на копку траншеи протяженностью до 1000 метров. Этот показатель зависит от скорости работы механизма, глубины разработки и категории грунта.
- Бензопилой. Выкопать земляную траншею можно бензопилой типа «Дружба» или «Урал», оборудованной старой автомобильной шиной и цепной передачей. Технология выполнения работ заключается в нарезке грунта мелкими кубиками, что намного упрощает его уборку. Домашние мастера, применяющие бензопилу в качестве основного инструмента для копки, отмечают увеличение скорости разработки в четыре – пять раз по сравнению с ручной копкой лопатой.
О копке траншеи лопатой расскажет эта статья, мотоблоком — эта, траншеекопателем — эта.
Вопрос-ответ:
Как экскаватор копает траншею под фундамент?
Экскаватор используется для копки траншеи под фундамент, благодаря своей мощности и специальным ковшам, которые могут рыть почву и камни. Экскаватор перемещает ковш взад-вперед, срезая почву и создавая яму нужной глубины и ширины. Он также может поворачивать ковш в разные стороны для создания нужной формы траншеи.
Каковы этапы копки траншеи экскаватором под фундамент?
Копка траншеи экскаватором под фундамент обычно включает несколько этапов. Сначала экскаватор производит разметку места, где будет копаться траншея. Затем он приступает к удалению верхнего слоя почвы. После этого экскаватор начинает копать глубже, удаляя почву и грунт из траншеи и создавая яму нужной глубины. В конце процесса экскаватор уплотняет дно траншеи для подготовки к установке фундамента.
Какую технику используют для копки траншеи под фундамент?
Для копки траншеи под фундамент наиболее часто используют экскаваторы. Экскаваторы обладают достаточной мощностью и способностью рыть почву и камни. Они также имеют специальные ковши, которые позволяют им копать нужной глубины и ширины. Кроме экскаваторов, также могут использоваться бульдозеры и специальные ямобуры в зависимости от типа и размера фундамента.
Как выбрать правильную глубину и ширину траншеи под фундамент?
Выбор правильной глубины и ширины траншеи под фундамент зависит от нескольких факторов, включая тип и размер будущего фундамента, тип почвы и нагрузки, которые будут на него воздействовать. Обычно проектант или строительный инженер проводят соответствующие расчеты и определяют оптимальные размеры траншеи. При этом также учитываются местные строительные нормы и правила.
Нажмите, на одну из кнопок, чтобы мы могли узнать понравилась вам статья или нет.
Мне нравится1Не нравится
Как правильно копать котлован экскаватором?
Экскаватор очень часто используется для земляных работ. Напомним, что существует широкая линейка подобной техники. Многие профильные фирмы могут предоставить весьма миниатюрные модели, которые вполне могут быть использованы даже на малогабаритном земельном участке. При этом, механизация позволяет достигать невероятно высокой продуктивности в создании траншей, копке котлованов. На самом деле в рытье котлована нет ничего сложного, необходимо лишь соблюдать технические правила. Безусловно, приступать к процессу категорически не рекомендуется до тех пор, пока не будет разработан полноценный план земляных работ.
Кроме того, перед началом копки котлована важна оценка качественного состава грунта. На сайте https://strent.com.ua/razrabotka-kotlovanov Вы сможете получить профессиональную помощь в отношении выполнения земляных работ. Но не всегда профессионалы соглашаются на участие в проекте (в пример можно привести чрезвычайно удалённый от города объект). В этом случае рассчитать придётся только на собственные силы и перечисленные ниже рекомендации.
Этапы подготовки перед разработкой котлована
Первоначально разрабатывается схема и план. Для составления проекта котлована проводят несколько исследований и экспертиз, в частности, изучают состав и плотность грунта, рассчитывают статическую нагрузку на фундамент, определяют наличие и глубину подпочвенных вод.
Последний показатель особо важен, поскольку подпочвенные воды часто могут стать непреодолимым препятствием для строительства на том или ином участке. Если здание все же должно быть построено именно здесь, то прибегают к дорогостоящей и технологически сложной операции по осушению грунта, а также при строительстве обустраивают системы отвода воды от фундамента.
Также состав грунта и глубина пролегания подпочвенных потоков влияют на угол наклона боковых стен котлована или траншей.
После того, как схема и план составлены, их переносят непосредственно на местность. Это значит, что необходимо сделать геодезическую съемку и в зависимости от ее результатов определяют размеры будущего котлована или траншеи и делают разметку участка под него.
Разметка участка перед рытьем котлована
Этот же этап подразумевает выполнение ландшафтной корректировки грунта: засыпают существующие ямы, ровняют холмы выступы, сносят неиспользуемые сооружения, выкорчёвывают растительность.
Перед тем, как начать рытье котлована под фундамент экскаватором или траншеи под водопровод, необходимо убедиться в том, не проходят ли на его месте какие-либо подземные коммуникативные сети.
Если они есть, то их схема должна быть изменена, коммуникации перепроложены по другому маршруту, вне зоны разработки. Только после выполнения всех предварительных стадий можно приступать к самим земляным работам – копать котлован.
Как осуществляется разработка котлована?
Наиболее эффективный способ разработки грунта под фундамент – использовать мощный экскаватор. Единственный вариант, когда эта операция невозможна – ограничен проезд техники к строительному объекту. В этом случае придется копать траншеи вручную, что гораздо более затратно и по времени, и по средствам. Опытные специалисты строительных компаний заранее просчитывают возможность подъезда к строительному участку и в случае его отсутствия, прокладывается временная схема дорог для доставки техники и материалов на объект.
Рытье котлована экскаватором
Перед тем, как начать рытьё котлована экскаватором, следует знать, что от качества выполненных работ будет зависеть безопасность будущей постройки. Поэтому такой важный этап, как копка, следует доверить исключительно профессионалам, поскольку любительский подход с целью удешевить общую смету строительства в данном случае совершенно не оправдан.
Для рытья котлованов и траншей используется специальная техника. Вид землеройной машины определяется в зависимости от условий местности и от предполагаемого объема работ.
Так, к примеру, для того, чтобы копать небольшой мелкозаглубленный фундамент или траншеи под трубопровод, применяют мини-экскаватор. А вот для значительных углублений большой площади целесообразно использовать более мощными машинами – экскаваторами на колесах или гусеницах, оснащенными одним и более ковшей.
Одноковшовые машины считаются наиболее универсальными, поскольку их можно использовать практически в любых условиях. Многоковшовая техника применяется реже, только для разработки объектов высокой сложности. Выбор экскаватора, с помощью которого будет выполнена работа по обустройству котлована или траншеи, осуществляется индивидуально, с учетом всех условий и особенностей объекта.
Создание котлована под ленточный фундамент
Рытье траншей под ленточный фундамент займет немало времени
Разработка грунта в котловане имеет в строительстве зданий огромное значение. В ходе этих работ определяется:
- количество слоев;
- характеристики каждого из них;
- особенности грунтовых вод.
Ручная копка траншей под ленточное основание занимает больше времени, но не требует значительных материальных затрат. Роют траншеи после выполнения разметки и установки обноски. Глубина их зависит от уровня грунтовых вод и точки промерзания почвы в зимнее время. Подробнее о копке траншеи смотрите в этом видео:
Траншеи целесообразно подготавливать с глубиной не менее 70 см и шириной, превышающей ширину самой ленты на 15-20 см. Выкопанный котлован должен быть на 50 см шире самого фундамента, что обеспечить удобство при сооружении опалубки и заливке конструкции бетоном.
Правила разработки грунта в котловане или траншее при помощи экскаватора
Рытье котлована под основание дома или траншей под фундамент – это первоначальный этап при любом строительстве, жилым или промышленном. От того, насколько качественно он выполнен, зависит прочность и долговечность всей будущей конструкции.
Процесс рытья котлована экскаватором
Происходит разработка котлована в несколько стадий и не ограничивается непосредственно выкапыванием ямы, как думают многие далекие от строительства люди. Это актуально для фундаментов любого типа — плитных, ленточных, блочных. Для столбчатых и винтовых — земляные работы с применением техники не проводятся.
Некоторые правила рытья траншеи
Работы должны происходить с выполнением некоторых правил:
- ширина траншеи для ленточного фундамента включает в себя ширину бетонной или кирпичной ленты с учетом размеров опалубки, толщины изоляционного слоя, крепежа. К полученной цифре нужно добавить 20 см с каждой стороны траншеи;
- при работе экскаватора ширина траншеи не может быть менее, чем ширина режущей кромки ковша. К ней прибавляются 10-15 см. Это и будет являться шириной траншеи;
- если предполагается передвижение людей рядом с фундаментом по дну траншеи, ее ширина увеличивается на 50-60 см. Такое может случиться при необходимости обустройства гидроизоляции стенок фундамента. Допуск рабочих в котлован глубиной более 130 см возможен только после проверки откосов или крепления стен.
Особенности устройства котлована для плитного фундамента
Для устройства котлована, предназначенного для возведения плитного фундамента, выкапывают прямоугольную яму. Размеры котлована соответствуют габаритным параметрам фасадной части здания. Такое правило актуально при возведении мелкозаглублённых фундаментов. В других случаях габариты котлована увеличиваются.
Методика выполнения работ:
- С поверхности снимается слой плодородной почвы на глубину 30 см. Данный грунт в дальнейшем можно эффективно использовать. В будущем проросшие растения способны разрушить бетонный фундамент.
- На ровную и очищенную поверхность наносятся отметки, соответствующие габаритам плиты плюс её высота.
- По обозначенным границам выполняют первую выемку грунта на глубину 0,5 м. Делать это нужно от центра котлована, постепенно передвигаясь к краям.
- После выемки первого слоя переходят ко второму, отступив от предыдущих границ 0,25 м с каждой стороны. Глубина ступеньки 0,5 м.
- Работы продолжаются, пока не удастся достигнуть отметки низа фундаментной плиты.
Какой экскаватор выбрать для рытья котлована
Лучше всего – экскаватор-погрузчик ЭО-2626, потому что, после выемки грунта и укладка фундамента, потребуется еще и обратная засыпка. В данном случае, не надо снова никого искать, пригласили еще раз, и вопрос решен.
Аналогичный импорт, например JCB-4СХ, тоже подойдет, но заплатить придется больше. Еще один плюс экскаватора-погрузчика в том, что этой машиной можно предварительно выровнять участок под застройку, убрать кучи строительного мусора с площадки или сделать более удобными подъездные пути.
Если захотите сделать заказ экскаватора-погрузчика то советую, интернет сервис Перевозка 24, там большой выбор частных объявлений о сдаче в аренду спецтехники, в принципе там же сможете найти и любую другую спецтехнику на выгодных условиях. Что интересно, технику предлагают по всем регионам, по этому с поиском проблем возникнуть не должно!
По времени работа займет порядка 8 часов, то есть, 1 смену. Следующий вопрос – кого приглашать? Желательно, частного экскаваторщика. Это обычно человек с большим опытом работы.
Ему достаточно сказать, что надо делать. А уж как, он и сам знает. Несколько хуже – позвать «халтурщика». В смысле, принадлежащий какой-то фирме экскаватор будет копать в нерабочее время. Хуже всего – заказать технику в специализированной компании.
Опытный оператор всегда сумеет «уложиться» в две смены, вместо одной. А значит, и за работу придется заплатить вдвое. Притом, определить причину падения производительности труда не удастся. Так как спец будет работать без перекуров и больших перерывов.
Если все-таки пришлось выбрать такой вариант, то можно в самом начале предложить премию «за скорость».
Далее – чем возить грунт? Лучше всего выбрать КАМАЗ, он универсальный. МАЗ тоже хороший, но при малейшем дожде станет буксовать на ровном месте. Урал или КрАЗ на небольшой площадке может оказаться слишком неповоротливым.
У ЗИЛа недостаточная грузоподъемность. Хотя тут многое зависит от расстояния. Если вывозить грунт за 100 м в ближайший овраг, то и Беларусь с самосвальным прицепом справится. Выбирать надо сначала экскаватор. КАМАЗов больше, с ними проблем не будет.
Особенности устройства котлована
Немногим известно, что особенностью вырытого грунта является увеличение на 30-40% процентов своего объема. В этой связи при рытье котлована экскаватором следует организовать бесперебойную работу по вывозу излишков грунта, а также оставить определенную часть для присыпки возведенного фундамента.
Что касается формы и размеров котлована, то эти показатели находятся в прямой зависимости от вида выбранного основания. Так, в случае изготовления плитного фундамента следует обустраивать выемку, четкой прямоугольной формы. При выполнении основания по ленточной технологии необходимо сооружать котлован в форме траншеи, а в варианте возведения столбчатого фундамента в виде шурфов или скважин.
Глубина
Высота будущего котлована высчитывается на основе двух важных качественных показателей грунта: уровень промерзания и граница грунтовых вод. Важным моментом при обустройстве основания является расположение фундамента на 40-50 см ниже выявленного рубежа промерзания почвы.
Граница грунтовых вод должна находиться на расстоянии не менее 50 см от обустраиваемого основания. В противном случае понадобиться выполнять дополнительные работы по установке гидроизоляции фундамента и дренажной системы для отвода излишек воды, что существенно усложнит строительство и увеличит затраты.
Размеры сторон
При рытье котлована важно учитывать, что его длина и ширина зависят от размеров будущего строения и глубины обустраиваемого фундамента. С габаритами постройки все просто – длина и ширина основания должны превышать заявленные параметры возводимого сооружения на 40-50 см, по 20-25 см с каждой из сторон. Это расстояние необходимо для последующего размещения облицовочного слоя, который также должен иметь опору, а не находиться в подвешенном состоянии
Это расстояние необходимо для последующего размещения облицовочного слоя, который также должен иметь опору, а не находиться в подвешенном состоянии.

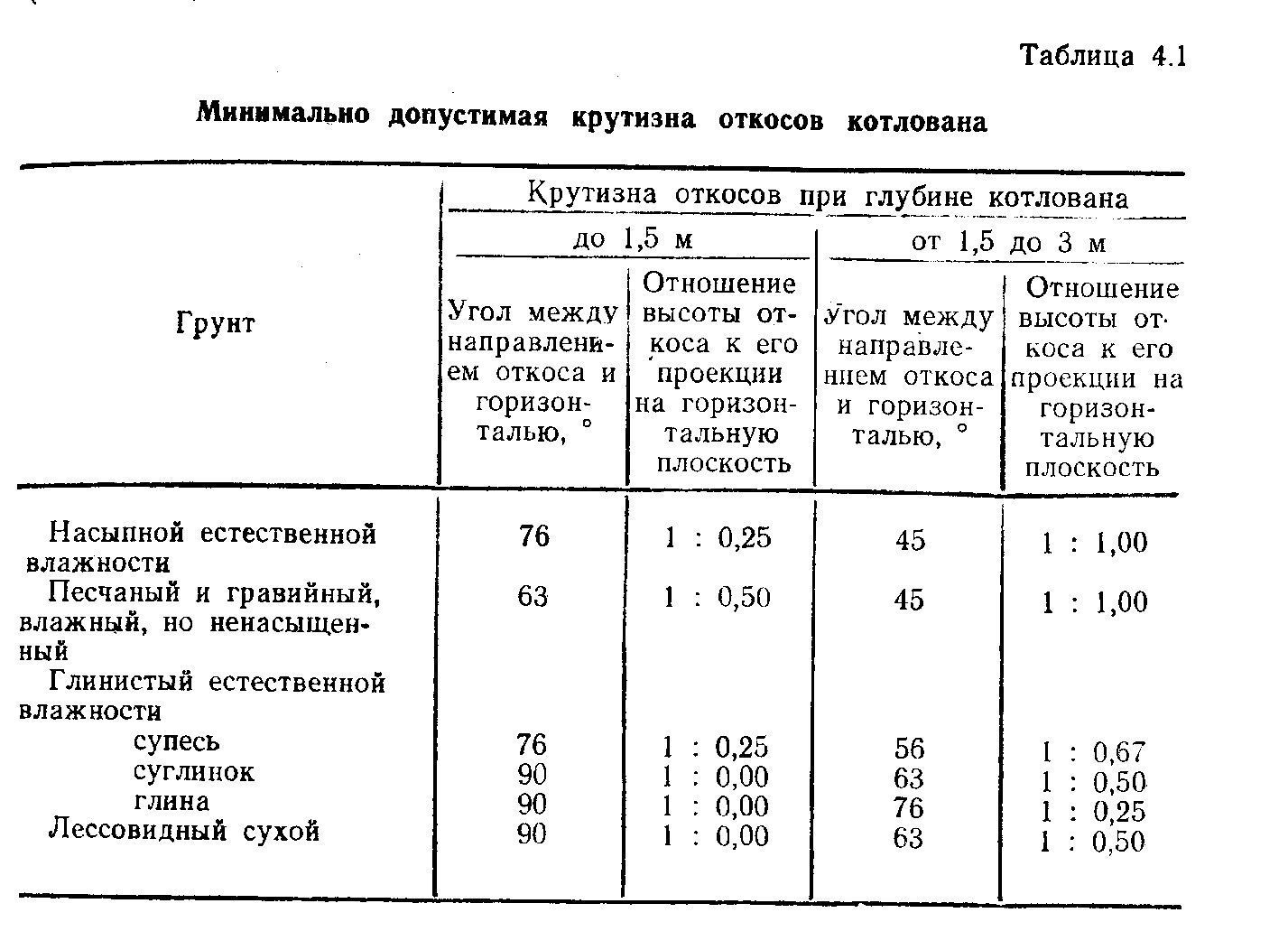

В соответствии с правилами техники безопасности необходимо обратить внимание на изготовление котлована в форме перевернутой трапеции, откосы которой будут впоследствии предохранять от непреднамеренного осыпания или сползания грунта. Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента. В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º
В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º
Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента. В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º.
Подготовка
Перед рытьем котлована необходимо составить план и разметку
Разработка котлованов проводится на стадии выполнения подготовительных работ. Предварительно проводятся геологогеодезические изыскания, в ходе которых определяется:
- качество и состав грунта;
- уровень залегания грунтовых вод;
- точка промерзания почвы.
Прежде чем владелец участка начнет выкапывать углубление под фундамент будущего здания, понадобится составить план котлована, учитывающий все особенности площадки, почвы, самого дома и его основания. Даже если решено выкопать котлован вручную, данную процедуру выполняют только квалифицированные специалисты. От правильного планирования зависит длительность срока использования фундамента, его устойчивость и надежность.
В соответствии с утвержденной документацией определяют расстояние 3 м до ближайшей дороги и не менее 5 м до улицы. Затем выбирают тип фундамента, в зависимости от которого и проводят разметку с использованием обноски и шнурки. Необходимость использования строительной техники основана на особенностях фундамента.
Так, например, под мелкозаглубленное плитное основание можно вырыть котлован самостоятельно, а обустройство ленты фундамента требует осуществить рытье котлована экскаватором.
Тяжелая техника может понадобиться в тех случаях, когда на месте новой постройки необходимо снести прежние сооружения, избавиться от старых деревьев или крупных камней.
Подготовка котлована (значение слова объясняет его смысл и предназначение) заключается в создании выемки в грунте, которая предназначена для сооружения оснований жилых или производственных зданий. Это в большинстве случаев прямоугольной формы участок, на котором разработан грунт. На дне его обустраивают песчано-гравийную подушку, вбивают сваи или сооружают столбы.
Классификация нагрузок по СНИП
Все нагрузки условно можно разделить на 2 группы:
- временные;
- постоянные.
Основной причиной разрушений, деформации и неустойчивости основания служит действие сил морозного пучения. Пучение можно определить как неравномерное поднятие, а проще «вздутие» грунта. Оно напрямую зависит от уровня грунтовых вод и глубины промерзания грунта.
Главная характеристика грунта – несущая способность, которая позволяет дать оценку проседанию основания под весом здания, а так же нагрузок от эксплуатации. Если грунт обладает низкой несущей способностью, то площадь основания должна быть больше.
Отметим, что для свайных фундаментов разработаны отдельные пункты нормативного документа, для устройства данного вида оснований предусмотрена глава «Свайные фундаменты» СНиП II-17-77. По данному документу СНиП фундаменты на сваях рекомендуется проектировать, опираясь на тщательные изыскания строительной площадки, и строго учитывать назначение и конструктивные особенности будущего строения.
Так же необходимо с особой тщательностью просчитывать нагрузки с учётом всех местных особенностей на участке строительства.
Правильный расчет ширины и глубины траншеи под фундамент
Данные параметры зависят, в первую очередь, от характеристики грунта и уровня его промерзания и залегания грунтовых вод.
Ширина траншеи зависит от расчетной ширины подошвы фундамента, к которой необходимо добавить от 200 до 800 мм для монтажа опалубки (под монолитный фундамент) или свободного перемещения рабочих.
Для определения ширины подошвы необходимо определить прочностные и деформативные характеристики грунта на участке.
Помните: Давление на грунт должно быть меньше, чем его расчетное сопротивление, а величина его уплотнения после нагружения фундамента не должна быть больше 100–120 мм.
На глубину траншеи влияет, прежде всего, качество грунта:
- Скальная порода и крупнозернистый песок – независимо от глубины промерзания.
- Легкий песок и супесь – не меньше глубины промерзания (при условии, что грунтовые воды залегают достаточно глубоко).
- Глина и суглинок – не меньше расчетной глубины промерзания.
Важно знать: Расчетная глубина промерзания грунта в Москве и Московской области составляет 4 метра
