Схемы подключения
В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.
Однофазная
После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки
Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления
Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.
Без вилки
Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.
Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.
Двухфазная
Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.
Трехфазная
Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.
Как подключить электрическую плиту пошаговая инструкция
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.
Подключаем электроплиту
Шаг первый (как подключить электрическую плиту)
Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.
Розетка
Шаг второй (как подключить электрическую плиту)
Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Однофазное подключение электроплиты (наиболее распространенное)
Шаг третий (как подключить электрическую плиту)
Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.
Кабель силовой ВВГнг 5х2,5
Шаг четвертый (как подключить электрическую плиту)
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Шаг пятый (как подключить электрическую плиту)
Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Соединяем штепсельную вилку с гибким проводом электроплиты
В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке. Так выглядит вилка для подключения электроплиты

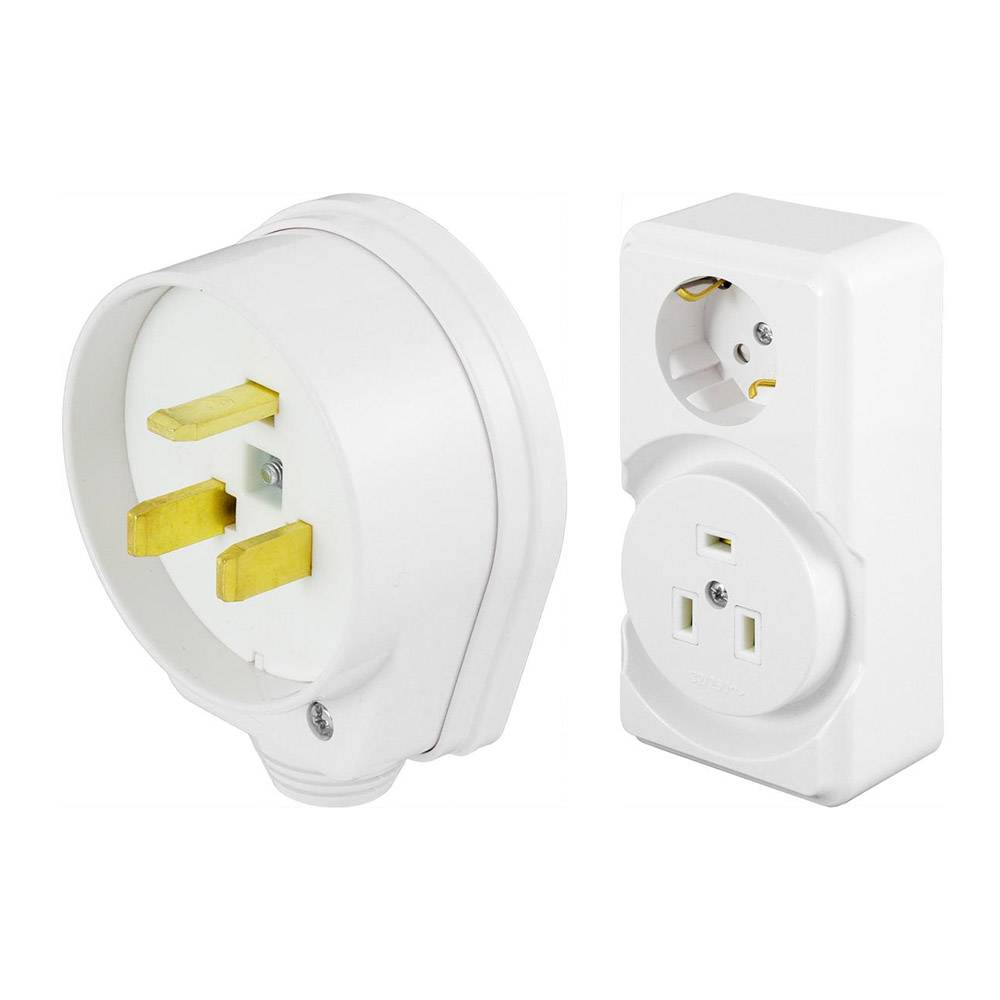

Так выглядит вилка для подключения электроплиты
Шаг шестой (как подключить электрическую плиту)
Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.
Шаг седьмой (как подключить электрическую плиту)
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.
Расстановка перемычек в электроплите Ханса
Подключение электрической плиты
Ранее вы уже выяснили, по какой схеме однофазной или трехфазной происходит электроснабжение вашего дома. В домах советской постройки чаще используется однофазная схема, тогда как в современных новостройках применяется трехфазная. Исходя из этой информации, вами подбирался кабель для питания электроплиты.
Многие производители электрических плит размещают на задней панели три основных вида схем подключения. Выбираете свою и приступаете к работе.
Самый распространенный тип подключения бытовых электроплит — от однофазной сети 220 В.
Штепсель, применяемый для такого подключения имеют три вывода под:
- фазный провод;
- нулевой провод;
- заземляющий провод.
Важно соблюдать соосность подключения. Схема подключения к однофазной сети
Схема подключения к однофазной сети
Для подключения к трехфазной сети 380 В у штепселя 5 выводов:
- фаза — 3 вывода;
- нуль;
- заземляющий.
Алгоритм ваших действий:
- Ознакомление со схемой подключения.
- Соединение штепселя с плитой.
- Снимаем крышку задней стенки прибора, снимаем защиту.
- Перед вами ряд клемм. Может быть применена цветовая и буквенная маркировка.
- Внимательно следим за соответствием маркировок.
- Соединяем только одноименные цвета.
При монтаже однофазной сети:
- клеммы L1, L2,L3 соединяем между собой (применяем перемычку) и красный провод фазы подключаем к одной из клемм;
- клеммы N1 и N2 также соединяем перемычкой и подключаем к одной из них нулевой провод;
- заземляющий провод подключаем к клемме RE.
При монтаже трехфазной сети:
- демонтаж заводских перемычек;
- клеммы L1,L2,L3 напрямую соединяются с проводами фазы;
- нулевой и заземляющий провода подключаем по аналогии с однофазным.
Медные перемычки обычно поставляются вместе с плитой, но если их не оказалось, то они с успехом заменяются медной проволокой.
У монтажа четырехконтактных розеток есть особенность — отсутствует PE провод. Заземление монтируется объединением проводов «нуль» + «земля».
Последним этапом проводится тестирование:
- проверяем, есть ли напряжение в розетке;
- включаем штепсель в розетку;
- проверяем работу узлов плиты.
Установить своими руками розетку для электроплиты за 1 час вполне возможно. Как вы могли убедиться это ненамного сложнее установки обыкновенной розетки, при условии, что вы знакомы с теорией и имеете практический навык проведения электротехнических работ. Тем не менее, качество выполнения всех этапов работ и соответствие всего электроустановочного оборудования регламентам ПУЭ и ГОСТа — залог вашей безопасности.
Особенности электротехнического устройства
Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.
Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения
Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.
Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.
Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.
Как установить своими руками?
Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.
Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.
Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.
Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.
Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем
А во время подключения розетки «земля» подается на подобный разъем
Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что
Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено
А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что
Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено
Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.
Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.
Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.
О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

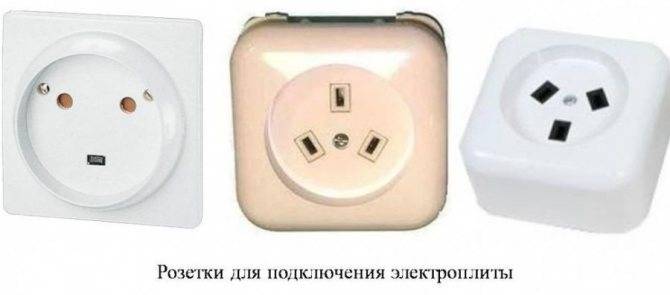

Виды силовых розеток
Современные силовые розетки, предназначенные для электроплиты, различаются по нескольким параметрам. Номинал напряжения в розетке от 380 В – для сети с одной фазой – существует несколько вариантов разъёмов, как подключить розетку для плиты с несколькими фазами:
с 3 контактами – земля, фаза, ноль;
с 4 контактами – 3 фазы, ноль;
с 5 контактами – земля, 3 фазы, ноль.
Их контакты могут быть игольчатые или ножевые.
Способ установки
На основании этой характеристики существует несколько видов устройств:
Открытая установка розетки под электрическую плиту оптимально подходит для лоджий или помещений с повышенной влажностью. Монтаж происходит на стену при открытой электропроводке или при использовании переходника адаптера электрической плиты.
Скрытая, или внутренняя розетка для электроплиты, используется в зданиях для частного использования, например, с однофазной сетью в 220В для электроплиты 32А. Устанавливается в специальные ниши – подрозетники, а провода прячутся в штробы.
Устойчивость к воздействию внешних факторов
Обладает отличиями розетка для электрической плиты и по степени защищённости, среди данных показателей самый распространённый IP44, где первая цифра – показатель устойчивости от пыли, а вторая – влагостойкости. При подключении розетки показатель для пыли используется от 0 до 6, а для влаги от 0 до 8.
Разновидность и предназначение
Данный критерий обеспечивает следующие показатели:
- наиболее простые виды разъёмов для электроплиты без заземления;
- разъёмы с заземлением;
- разъёмы с предохраняющими шторками;
- разъёмы с выталкивателями или таймерами;
- с УЗО для участков с высокой степенью опасности.
- Кроме этого, розетки для плит могут быть одинарные или двойные.
Эксплуатационные сроки
Эксплуатационный период силовой розетки для плиты 32А с применением мощности в 220В исчисляется численностью моментов включений / выключений. Изделия высокого качества могут обеспечить таких циклов до 100 штук.
Период применения розетки под кухонную электрическую плиту определяется вариантом зажимов в пружинном механизме с контактными лапками – быстрозажимные или двойные, каждый вариант по-своему хорош, но первый устанавливается моментально.
Факторы выбора розетки
При выборе розетки 220В для электроплиты 40А необходимо учитывать, что к ней подойдёт вилочный диаметр в 4 мм, являющийся стандартом на территории РФ и прочих стран бывшего СНГ, в то время как плита из Европы будет иметь несколько иной параметр вилочного диаметра, который соответствует 4,8 мм и является евростандартом
Также важно учитывать отдалённость контактов друг от друга, что может иметь отличие
Варианты подключения электроплиты к сети
Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.
Подключение к однофазной электросети
Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.
Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.
При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.
Двухфазное подключение
Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.
Трехфазное подключение
Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.
Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.
Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.
Требования, предъявляемые к схеме подключения электроплиты:
- при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
- для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
- электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
- розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.
Монтаж проводов для розетки

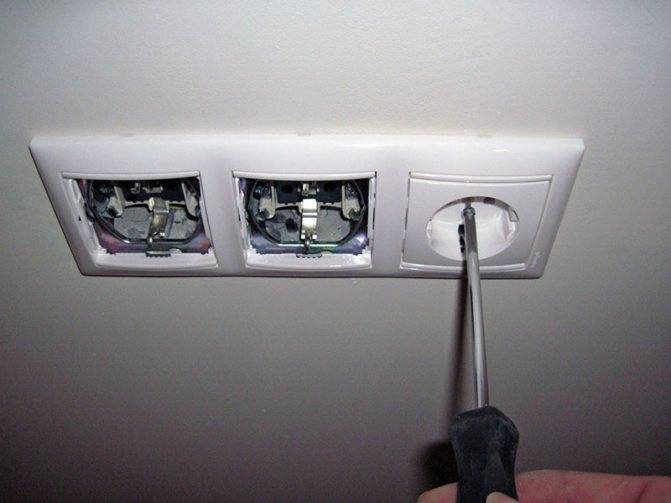

Теперь самое сложное и ответственное дело. Мы помним, что у нас две розетки в одном корпусе. Провода подключаются параллельно, как в обычных спаренных розетках на стенах
Но есть один нюанс, на который стоит обратить внимание. В обычных розетках мы как правило наращиваем провод к последующей. По-другому в них просто неудобно
Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках
По-другому в них просто неудобно. Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках.
А в розетке для духового шкафа и варочной плиты кабель еще толще, а возможность для маневра еще меньше. Кабель как минимум 4, а то и 6 мм.кв. Сгибать такой кабель, придавая ему форму в розетке очень сложно. А зажимать в клеммы два кабеля и того проблемнее. Контакт может получиться не надежным, и со временем начнет искрить и подгорать, что чревато выходом электроприборов из строя, а то и просто самовозгоранием.
Есть более простое и надежное решение. Нужно пропустить весь кабель, не разрезая его, через клеммы первой розетки к клеммам второй. Для клемм первой розетки нужно лишь снять изоляцию. Сделать аккуратно это можно острым лезвием. Сначала точно рассчитайте место, где кабель проходит сквозь клеммы, сделайте отметки и смело снимайте изоляцию. Еще раз повторюсь, кабель очень жесткий! Для качественной разметки и крепления, нужно сделать следующее.
Полностью снять клеммы с большой розетки. Для этого нужно выкрутить винты и не потерять их, и все мелкие детали связанные с ними. Продеть провода в освободившиеся места соблюдая следующие рекомендации. Верхняя и нижняя клемма для фазы и ноля. Здесь нет разницы куда вы их подключите. Главное, чтобы фаза и ноль соответствовали проводам вилки, о которой будет написано ниже. Та клемма, что чуть дальше и ближе к середине – для заземления. Все видно на фото, смотрите ниже.
Как только вам удастся продеть провода, установите платформу на уже закрепленную на стене панель и слегка зафиксируйте болтиками. Теперь расправив провода, можно делать разметку.
Оставшийся провод или кабель, называйте как хотите, расправьте так, чтобы его удобно было завести в следующую розетку, после чего обрежьте лишнее и зачистите концы от изоляции.
Теперь открепите платформу от панели на стене. Чуть выньте провода. Настолько, чтобы вам было удобно снять изоляцию для клемм первой большой розетки. Снимите изоляцию и аккуратно внедрите клеммы на место. Предупреждаю, что дело это не простое и даже ювелирное.
К сожалению отечественные технологии сильно страдают некоторой “топорностью”. Поэтому лично я, монтируя эти клеммы, пару раз выругался. Уверен, что многим из вас, этого тоже не избежать. Но все получится, я уверен.
Клеммы же розетки для духового шкафа, монтируются как для обычной розетки, заземление посередине, фаза и ноль по краям. Но учитывая жесткость провода, придется немного повозиться.
Если, сняв изоляцию с кабеля, вы обнаружите на ней слой окисления, то зачистите медь очень мелкой наждачкой для лучшего контакта. Очень мелкая — это наждачка для шлифовки стен под покраску, с зернистостью 240 или около того.
Зажав провода в клеммы, установите платформу на место и фиксируйте к крепежной планке. Запомните, а лучше запишите или сфотографируйте расположение фазы и нуля в клеммах розетки варочной панели, это вам пригодится при монтаже вилки для нее. Можно маркером сделать нужные метки прямо на белой крышке. Теперь можно смело закрыть все крышечкой и наслаждаться работой.
Подключение контактов к печке
Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.
схема подключения электроплиты на одну фазу
Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.
Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.. У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю
Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других
У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.
В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.
Очень подробная инструкция по подключению электроплиты содержится в этом видео:
а краткую инструкцию можно найти здесь:
Как выбрать
Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.
- Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;
Фото — типы
- Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
- Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.
По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

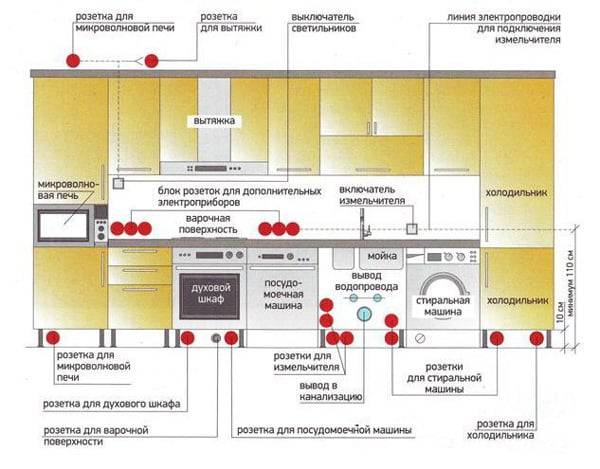

Фото — план разводки проводки на кухне
Видео: как подключить электроплиту
Требования к подключению электроплиты
Практически все электроплиты в независимости от разнообразия моделей и марок подключаются одинаково. Несущественна разница при включении электроплит на 220 и 380 В.
Основные требования:
- Необходимость прокладки отдельной электропроводной линии с использованием медного многожильного провода сечением от 6 мм для выдерживания значительных нагрузок;
- Снабжение линии вспомогательным автоматическим предохранителем в щитке мощностью от 25 до 40 А. При этом автоматическое устройство должно иметь параметр силы тока больше, чем этот же параметр электроплиты на 1 номинал для предотвращения критических нагрузок;
- Снабжение электролинии подсоединения дифференциальным автоматическим устройством либо аварийного отключения;
- Правильное включение производится напрямую при отсутствии комплектации силовым кабелем – тогда проводка протягивается от автоматического предохранителя к электроплите без дополнительных подсоединений, надежно и безопасно через клеммы для выдерживания больших нагрузок – это соединение не разъемно и обесточивание электроплиты осуществляется при отключении автомата, или через специально предназначенную для этого силовую розетку – при этом необходимо подведение заземления;
- Учитываются параметры – фаза, ноль и заземление.
Отличительные особенности
Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока Стандартные розетки для электрической плиты не подходят, так не рассчитаны на большую нагрузку. Подключать их нужно с учетом максимально потребляемой мощности, которая может достигать 8 кВт. Обычные бытовые точки, которые устанавливаются в квартире, имеют маркировку 16 А и могут безопасно обеспечить энергией потребители мощностью до 3,5 кВт.
Розетка силовая для плиты отличается такими особенностями:
- Большая толщина проводящих контактов. Может составлять 2-3 мм в зависимости от расчетной нагрузки. Металл в силовых розетках и вилках для электроплит обладает высокой прочностью, твердостью и упругостью.
- Наличие заземляющего контакта. Необходим по причине того, что в процессе эксплуатации есть вероятность пробивания электричества на корпус. Поскольку обычные прижимные усики не рассчитаны на большую силу тока, контакт осуществляется с помощью штыря и отдельного отверстия.
- Более прочный корпус. Розетки для печки изготавливаются из огнеупорного полимерного пластика, который не теряет прочности при нагревании. Корпус прочный, устойчивый к ударам и давлению.
