Реверсивные переключатели для дома — описание и принцип действия

Разновидности рубильников

Существует несколько типов аппарата, которые устанавливаются в зависимости от количества сетей и потребителей.

  1. Однополюсные.
  2. Двухполюсные.
  3. Трехполюсные.
  4. Четырехполюсные.

Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным вариантом. Такой прибор оснащается одним модулем для передачи направления потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц. При выборе такого прибора для определенной сети нужно учитывать все характеристики.

В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.

Для применения в жилых домах используют двухполюсные рубильники. Такой тип прибора может использоваться с потребителями однофазной сети. Средним показателем сопротивления для такого вида рубильника считается 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.

Реверсивные приборы, которые используются для смены питания от сети или генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов. К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.

Однако при подключении нужно учитывать то, что трехходовой рубильник оснащен только расширительными переключателями. Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение должно проводиться в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.

Двухкондесаторный переключатель

Переключатель двухполюсного типа имеет два проходных конденсатора. Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.

Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разными. Данный параметр определяется производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А. Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.

Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не должны меняться местами. Входящие подключения от электросетей лучше всего защищать, устанавливая автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в самом щитке перекидного рубильника.

Схема: как подключить генератор к сети дома через рубильник

Для начала стоит сказать о том, чего делать нельзя! Дело в том, что иногда люди подключают электростанцию просто к первой попавшейся розетке в доме, перед этим отключив автоматы на приборном щитке. Это неправильно, так как мощность самой станции может сильно превышать способность розетки пропускать ток (обычно это не более 3,5 кВт). В итоге это может привести к замыканию или даже пожару. А если забыть отключить автоматы, то генератор тут же выйдет из строя.

Если же отключение электричества в частном домике или на даче происходит довольно часто, правильно будет подсоединить к домашней сети электрогенератор с помощью перекидного рубильника или автозапуском (АВР).

Легче всего подключить станцию через рубильник или трехходовой реверсивный переключатель. Отличие между этими способами заключается в том, что рубильник ставится автономно возле щитка, а переключатель можно установить на дин-рейку, что немного удобнее. Оба эти устройства ведут сеть к разным источникам электропитания.

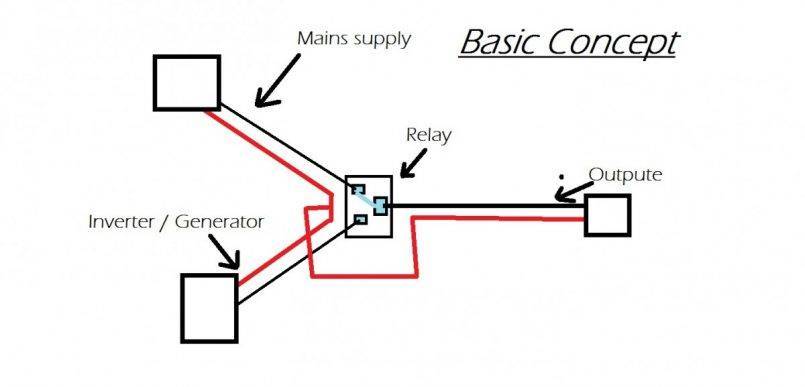

Электросхема подключения резервного автогенератора выглядит так: сверху к рубильнику подходит питание от сети, а снизу – провод от станции к приборам. Средняя ветка ведет от дома к генератору. Независимо оттого, переключатель используется или рубильник, нужно чтобы устройство находилось около счетчика, но перед автоматами. Это то, что нужно знать, чтобы собрать схему.

Руководство как подсоединить однофазный генератор к домашней сети:

  • Отключить электричество в доме;
  • Подсоединить провода в соответствии со схемой;
  • Завести генератор и дать ему время нагреться;
  • Переключить рубильник в положение питания от станции.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

Перекидные выключатели — схема управления освещением из 3-х мест


А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Сеть однофазного типа

К такой цепи может подключаться только рубильник двухполюсного варианта изготовления. В конструкции должен быть блок питания со значением рабочего напряжения в пределах 300 В. Сопротивление требуется 50 Ом.

Особенностью является одновременное применение счетчиков, хотя переключатели в данной модификации задействуются крайне редко. Существует требование и по материалу перемычек. Для их изготовления должна применяться исключительно медь, как это видно на фото перекидного рубильника.

Когда планируется монтаж в домах жилого типа, то требуется наличие электрощитов, относящихся к категории КК202 или некоторых других модификаций. Реверсные блоки задействовать при таком варианте нецелесообразно, поскольку при наличии однофазной цепи наблюдается расхождение в параметрах.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

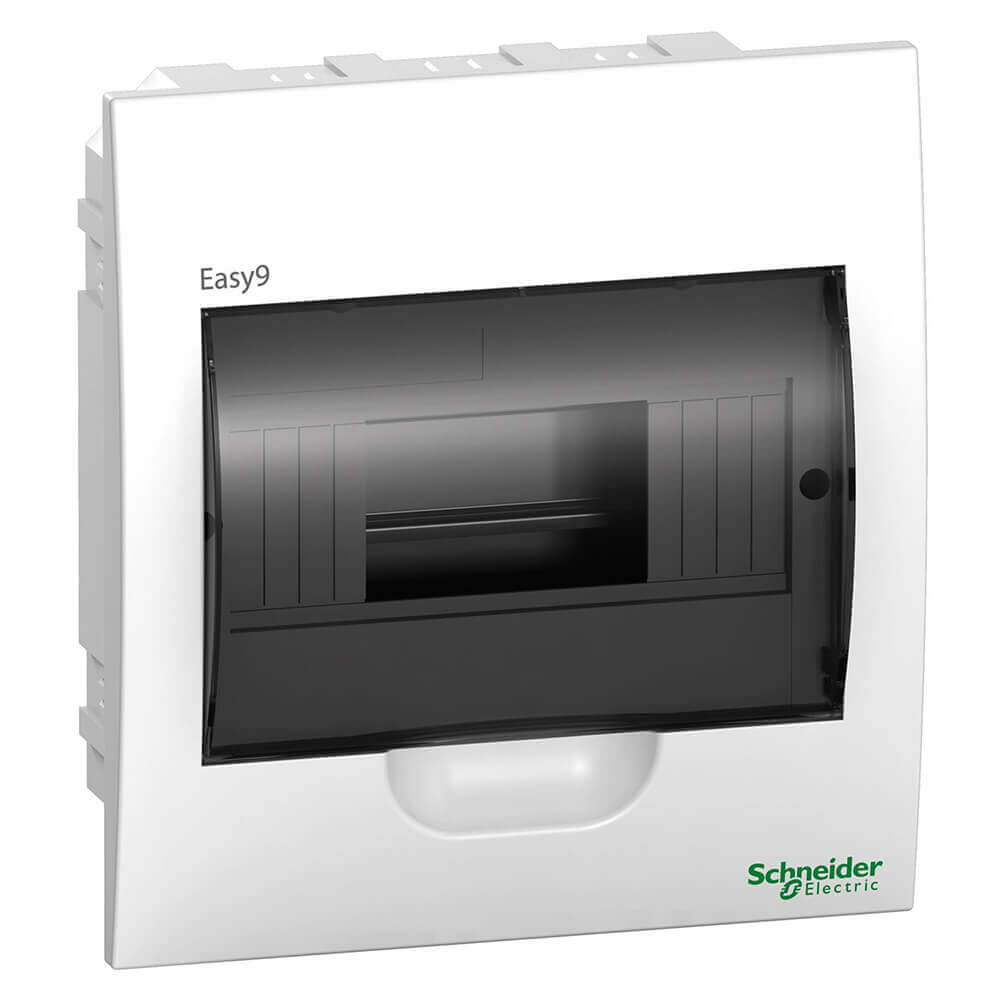

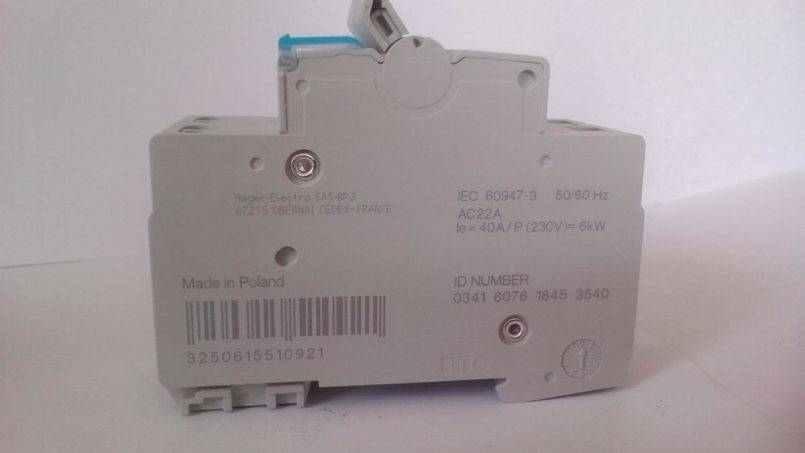

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

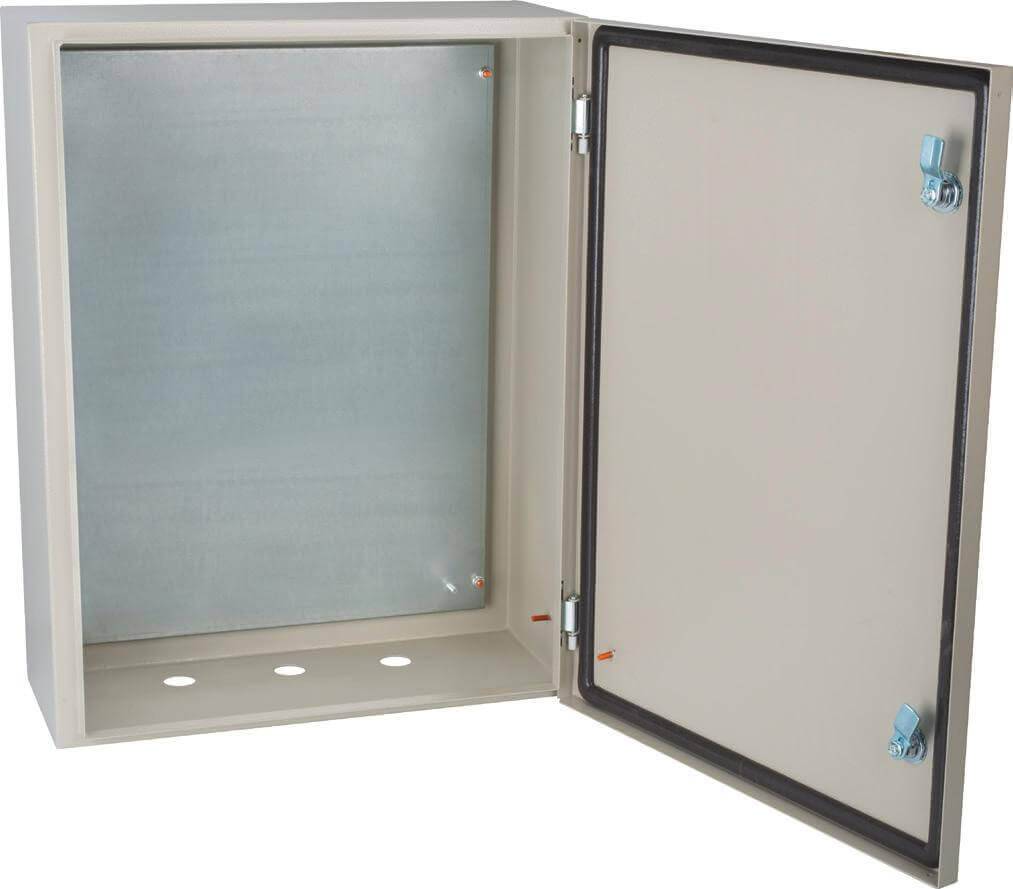

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

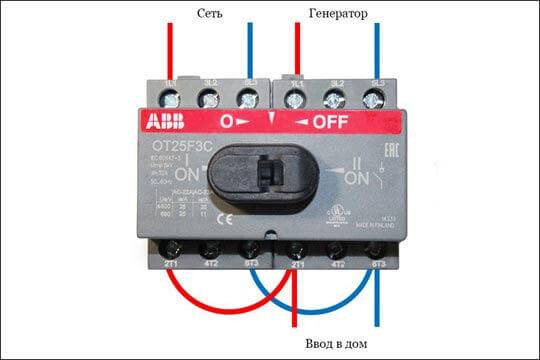

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Вид и функционирование реверсивной схемы на 220 В

На этой монтажной схеме можно видеть следующие основные элементы (обозначены цифрами):

  1. Блокирующие или блок-контакты,
  2. Катушки магнитных пускателей, рассчитанные на напряжение питания 220 В,
  3. Контакты тепловой или токовой защиты (релейные элементы),
  4. Силовые контакты пускателей.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Вид реверсивной схемы на 220 В

Кроме этого, буквенно-числовыми обозначениями выделяются:

  • МП-1, МП-2 – магнитные пускатели. Их границы на схеме выделены штриховыми линиями,
  • Стоп, Пуск – органы управления (сам блок выделен штриховой линией). Отдельно выделена лишь кнопка Стоп. Пусковые кнопки (прямой ход и реверс) обозначены, как две пары контактов, связанных с пускателями МП-1 и МП-2,
  • М – электродвигатель.

Принцип функционирования

Как можно видеть, на силовые контакты пускателей подводятся три разноименные фазы от сети 380 В. На приведенной схеме обозначения нет никакого, но в других случаях можно встретить символы А, В, С или L1, L2, L3. Организовывается блочная связка путем прямой перемычки центральных фаз реле, а также диагональных перемычек боковых фаз (условно 1 фаза МП-1 соединяется с 3 фазой МП-2 и т.д).

После этого провода идут на электродвигатель М. На этом промежутке, в разрыв цепи подключается тепловое реле. Оно осуществляет контроль двух из трех фаз, чтобы при перегрузке отключить питание двигателя.

Блок управления с пусковыми кнопками подключается от одной из центральных фаз в разрыв теплового реле, и нулевого провода (заземления) от катушек пускателей ПМЛ. Защита от одновременного включения пускателей организовывается путем перекрестного соединения контактов кнопок пуска/реверса с блокирующими контактами противоположного контактора.

При включении с блока управления прямого хода, замыкаются контакты на первый пускатель, который запускает двигатель. Одновременно, контакты второго пускателя размыкаются, а на катушку не поступает должное напряжение.

Включение реверса происходит после остановки двигателя кнопкой Стоп с последующим нажатием обратного хода. Таким образом, мы имеем на катушках измененные местами боковые фазы, что приводит к вращению двигателя в обратную сторону. Блокирование первого пускателя происходит по аналогичному принципу.

Зачем объединять рубильник с «автоматом»

На бытовом уровне это обеспечивает удобство управления электросетью и долговечность домашней электросети, но решение зависит все-таки от Вас. Планируете обесточивать линию считанные разы в году, например, только при проведении экстренных ремонтных работ? Тогда можно обойтись рычагом «автомата».

Если же речь идет об электросети многоквартирного дома или промышленного здания, к которым повышенные требования безопасности. На ответственные места на вводной кабель ставьте первым делом рубильник. Он будет работать как коммутационный аппарат, с помощью которого одним движением обесточивается линия. Причем устройство должно быть с видимым разрывом цепи, без защитных крышек.

К примеру, модель Р2М от Элекон на 250А или разъединитель серии РЕ19 от IEK в котором при отключении сети с помощью рычага визуально заметен разрыв контактов – нет крышек и панелей, заслонивших внутренности конструкции. Для чего? Чтобы при техобслуживании сети на объекте человек, проводящий работы, был на 100% уверен в том, что система обесточена. А конструкция «автомата» этой визуальной наглядности обеспечить не может, ведь корпус устройства закрыт.

Использование рубильников целесообразно на производствах, где персонал в конце рабочего дня или перед проведением ремонтных работ должен обесточивать оборудование. Или, к примеру, для включения и выключения системы освещения территории по периметру.

Однополюсные и двухполюсные модели

Устройства могут быть рассчитаны на один модуль или ориентироваться на два направления.

Однополюсные

Этот вид рубильников применяется довольно часто. Устройство включает один модуль и содержит проводники, изготовленные на медной основе. Применение находят при организации работы генераторов с частотными параметрами эксплуатации более 20 Гц.

Поскольку максимально допустимая нагрузка равна 200 А, то применять эти виды перекидных рубильников в жилых зданиях нецелесообразно, если объем потребления имеет высокие значения. Специфика состоит в пониженном значении напряжения на выходе – данный показатель составляет 200 В.

Двухполюсные

Данную разновидность целесообразно задействовать в жилых сооружениях, причем возможно использование для 1-фазных или 2-фазных систем. Усредненный параметр по отрицательному сопротивлению равняется 60 Ом, причем уровень напряжения на выходе может варьироваться, исходя из конкретной модели рубильника двухполюсной разновидности.

Схема распределительно щита с переключателем «сеть-генератор»

Подробности Опубликовано: 04 Июнь 2015

В дачных массивах, на садовых участках, в частном секторе и подобных местах актуальны частые перебои с электричеством. Тут могут отключить свет на час, на целый день или на более длительное время. Это создает не мало проблем, так как человек уже не представляет себе жизнь без электричества. У него дома работают: холодильник, телевизор, освещение комнат, насос для полива огорода и тому подобное.

В таких места очень популярны бензиновые электростанции. Отключили свет — завел бензогенератор и дальше радуешься жизни. Электростанцию необходимо подключать к распределительному щиту через специальную выведенную розетку. Ниже я рассматриваю схему распределительного щита с переключателем «сеть-генератор», который позволяет перейти на электропитание от бензогенератора при пропадании внешней сети и обратно.

Здесь рассматриваю ручное переключение, которое осуществляется с помощью реверсивного рубильника. На всех схемах изображен переключатель фирмы ABB OT40F3C. Это качественный и надежный реверсивный рубильник. У него три положения:

  • ручка повернута влево — замкнуты контакты его левой части, а в правой части разомкнуты;
  • ручка в вертикальном положении — разомкнуты все контакты (и справа и с лева);
  • ручка повернута вправо — замкнуты контакты его правой части, а в левой части разомкнуты.

Если написанное не совсем понятно, то посмотрите самую последнюю схемку и вы сразу поймете как он работает.

Стоит отметить, что если вы будете брать такой реверсивный рубильник на больший ток, то ручка для переключения в комплект не входит. Ее нужно покупать отдельно.

Ниже представлена простая однофазная схема распределительного щита с переключателем «сеть-генератор». Для небольшой дачи или садового домика этого предостаточно. Если у вас большой дом, то тогда тут нужно пересмотреть номиналы входного автомата и увеличить число групповых линий. Тут все индивидуально.

В таких щитках очень удобно использовать индикатор сети. Например, сигнальную лампу ЛС-47. Для чего она здесь нужна? Допустим отключили свет и вы завели электростанцию. Все работает.

Дальше как определить появилось ли в сети напряжение или нет? Не будете же вы каждые полчаса бегать к распредщитку и индикатором проверять дали свет или нет. Это не удобно и со временем забывается. Так можно упустить этот момент и «сидеть» на бензогенераторе до вечера. А бензин нынче дорогой.

В такой ситуации индикатор напряжения сети вам сразу покажет, когда дадут свет

Он просто засветится и вы сразу на него обратите внимание. Его хорошо видно из далека даже через прозрачную крышку щитка. Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети

Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети.

Ниже представлена та же самая схема распределительного щита, но уже с сигнальной лампой ЛС-47.

Если вы хотите защитить себя и дачу от утечек тока, то необходимо установить УЗО. Ниже представлена схема с одним общим защитным устройством. Если вы хотите большего, то смело в бой. Тут можно фантазировать до бесконечности.

Для большего понятия работы такой схемы я красными линиями схематично показал состояние контактов реверсивного рубильника и красными стрелками показал направление тока.

Ниже представлена работа от внешней сети.

А тут уже представлена работа от бензогенератора.

А это уже две схемки работы данного распределительного щита в одной. Вроде как мультик получился. Нравится?

По просьбам посетителей сайта ниже выкладываю 3-х фазную схему электрощита с переключателем «сеть-генератор»

Также не забываем улыбаться:

Идет пьяный мужик домой и об каждый фонарный столб бьется головой. Тут его встречает знакомый и спрашивает: — А почему это ты так об столбы бьешься, чем они тебе мешают? Обойти не можешь? — Вовсе не в этом дело, просто я так дорогу домой определяю. — Не понял. — А что тут непонятного? Вот еще 3 столба по этой улице, потом еще 7 по другой — и я дома.

Схемы подключения

Трёхфазная сеть Для такого вида электросети используют реверсивные рубильники. При выборе реверсивных блоков для подключения рубильников можно отдавать предпочтение модификациям, которые могут быть оснащены и контроллером, и резонатором.

Размеры щита выбираются по количеству устанавливаемых модулей. Использование перекидных устройств в разных сетях Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами. Выходной ток подается через специальные устройства, роль которых выполнят проходные конденсаторы.

Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы.

При этом при выборе блоков управления обязательно следует убедиться, что они имеют тиристорную основу. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их. Ненормированное время переключения.

Что такое переключатель

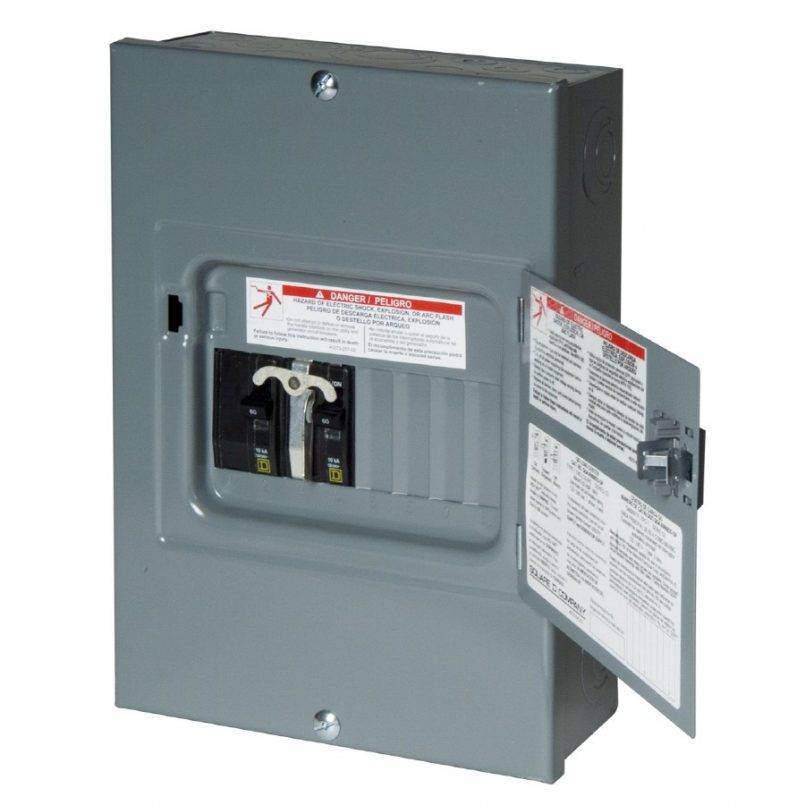

Для того, чтобы переключить питающую сеть на генераторную, необходимо в распределительном щите установить перекидной рубильник по определенной схеме. Следует учитывать, что подобные агрегаты лучше всего использовать для генераторов с рабочими показателями не больше 20 Гц. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку.

Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. В данном конкретном случае рубильник трехполюсный. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом В.

Эксплуатация перекидного рубильника будет безопасной, если следовать правилам монтажа и рекомендациям специалистов: Для монтажа и дальнейшей работы лучше использовать закрытое помещение. Взгляните на схему: Электрическая схема двухпозиционного переключателя Перед вами классический переключатель на два положения, имеющий три контакта.

На рынках предлагаются и одномодульные модификации. Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. Сама процедура подключения прибора выполняется посредством инвертирующего входа. Системы контактов применимы только в моделях закрытого типа.
Как правильно подключить УЗО

Рубильник ABB OT63F3.

Это наиболее распространенный рубильник ABB, который широко используется, как в быту, так и на производстве. Очень надежный, устанавливается как на din-рейку, так и на монтажную панель.

Стандартно продается 3-хполюсным, но можно или сразу купить 4-хполюсный OT63F4N2 или докупить отдельно дополнительный полюс и самостоятельно “нарастить” рубильник. А можно даже два доп. полюса прищелкнуть, один справа, другой слева, и получится 5-типолюсный рубильник ABB)).

Данный рубильник ABB ОТ63F3, как следует из названия, рассчитан на ток 63 А. В данной серии выключателей нагрузки есть рубильники, которые рассчитаны на меньшие токи 16, 25 и 40 А, но они отличаются по размерам и в электрощиты “становятся”, мягко говоря коряво, что хорошо видно на фото, позаимствованном у моего известного коллеги Cs-Cs.net.


Разумеется есть рубильники ABB серии ОТ и выше 63А. АВВ выпускает низковольтные выключатели нагрузки до 2500 А, но нам они без надобности, таких нагрузок в быту не бывает.


Пожалуй, к одному из минусов рубильника ОТ63 я отнесу его “родную” ручку, с которой он продается. По мне, так она очень неудобная и переключать рубильник ABB ей очень неудобно, особенно у кого не очень сильные пальцы, например, у детей и женщин.

Данная проблема решается достаточно просто, можно купить и установить отдельно рукоятку немного иного плана, но зато очень удобную. Такие рукоятки бывают двух цветов: черная и красная, что тоже, кстати, порой удобно, чтобы четко были понятны задачи рубильников в щите. Например, рубильник ABB с красной ручкой отключает генераторные линии, а с черной – обычные НЕгенераторные линии.


Рубильник АВВ ОТ63, как ранее писал, очень надежный, можно сказать неубиваемый и достаточно практичный в том плане, что он внешне подходит в щиты ко всем производителям, и к Шнейдер Электрик и Легранд.
