Швеллер: виды и таблицы стандартных размеров согласно ГОСТ

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное. Это отличительная черта гнутого варианта

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

  • Сталь углеродистая кипящая и полуспокойная: высота 25-410 мм,
  • длина полок 26-180 мм,
  • толщина 2,0 — 8,0 мм.

Сталь углеродистая спокойная и низколегированная:

высота 25-310 мм,

длина полок 26-160 мм, толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках. Оно и понятно

Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

  • высота 32 — 300 мм;
  • длина полок: длинной 22 — 160 мм,
  • короткой 12 — 90 мм,

толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

виды, номер, марка и размеры

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера Высота швеллера Ширина полки Толщина стенки Толщина полки
5П, 5У 50 32 4,4 7,0
6,5П, 6,5У 65 36 4,4 7,2
8П, 8У 80 40 4,5 7,4
10П, 10У 100 46 4,5 7,6
12П, 12У 120 52 4,8 7,8
14П, 14У 140 58 4,9 8,1
16П, 16У 160 64 5,0 8,4
18П, 18У 180 70 5,1 8,7
20П, 20У 200 76 5,2 9,0
22П, 22У 220 82 5,4 9,5
24П, 24У 240 90 5,6 10,0
27П, 27У 270 95 6,0 10,5
30П, 30У 300 100 6,5 11,0
40П, 40У 400 115 8,0 13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

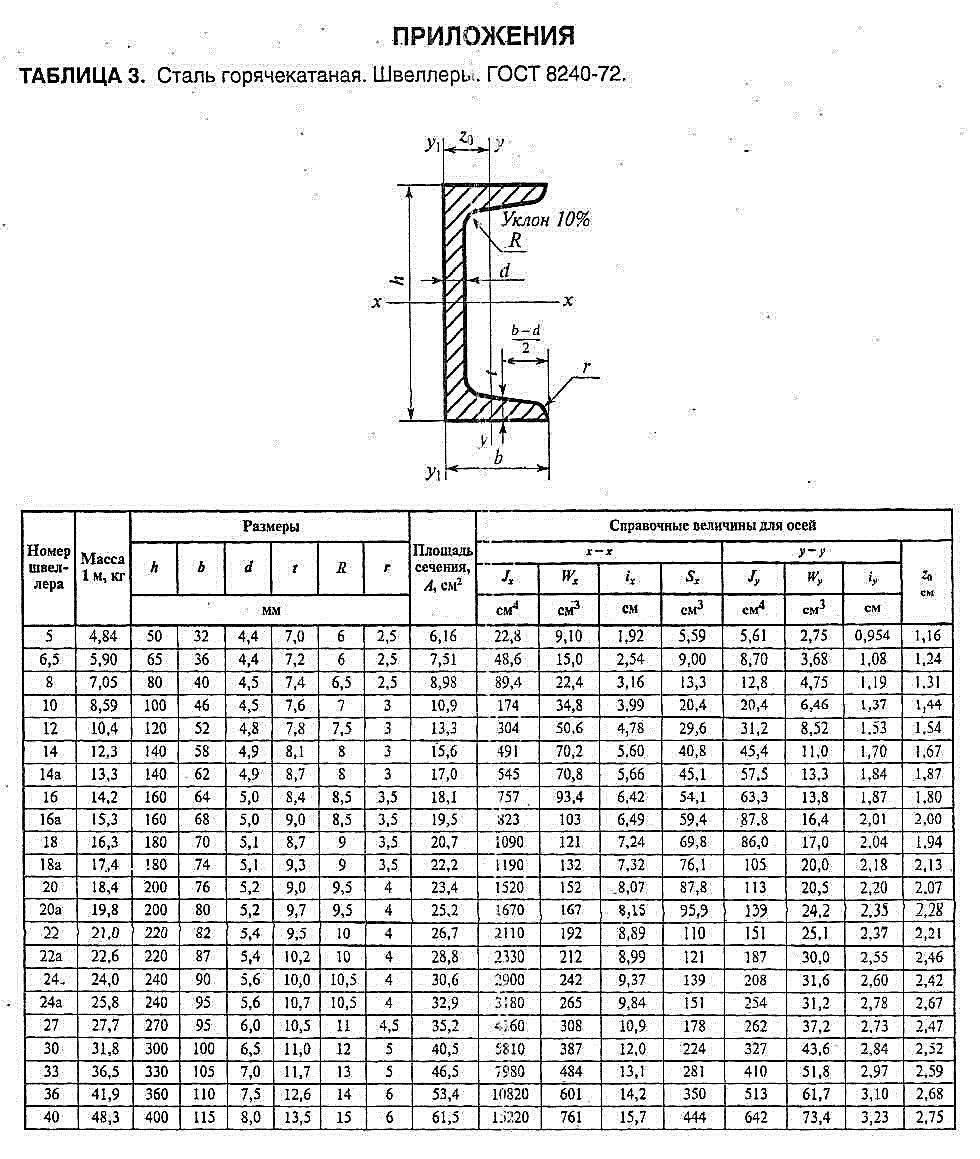

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Стандарты

Нормативов, которые прописывают разные виды и типы швеллеров девять штук. В них перечисляется полностью весь сортамент, технические условия и обозначения. Но большая часть — специальные виды и типы, которые делают по заказам предприятий. В продажу они не поступают, да и не нужны они на обычной стройке или в хозяйстве. Например, ГОСТ 21026-75 описывает специфические швеллеры для горнодобывающей промышленности. Они отличаются отогнутыми полками. В стандартах 5267 описаны разновидности для вагоностроения.

Список ГОСТов, которые регулируют и описывают сортамент и размеры швеллеров

Параметры швеллеров «широкого применения» прописаны в трех стандартах.

  • ГОСТ 8240-97 (взамен старого 8240-89). В нем перечислен сортамент и размеры горячекатаных.
  • Размеры и параметры гнутых прописаны:
    • ГОСТ 8278 — с равными по длине полочками
    • ГОСТ 8281 — с полками разной длины.

В этих документах описаны размеры швеллера по ГОСТу, вес, технические параметры и допустимые отклонения

Обратите внимание, несущая способность не пишется, так как сильно зависит от того, как укладывается швеллер. Максимальная нагрузка рассчитывается для каждого конкретного случая, поэтому таблиц с такими данными нет

Сортамент гнутого швеллера по ГОСТ 8278-89

Сортамент швеллера гнутого соответствует стандартам: • равнополочного сечения — ГОСТ 8278-89; • неравнополочного сечения  — ГОСТ 8281-80. Номер гнутых швеллеров в таблице сортамента соответствуют его размеру, выраженному в cм. В маркировке холодногнутый профиль имеет нумерацию, состоящую из трех цифр. Обозначение по ГОСТ отображает расстояние  в миллиметрах: между гранями, ширина грани, толщина стенки металла. Наиболее ходовые размеры швеллера гнутого: 60х32х4, 60х40х4, 80х40х3, 80х40х4, 80х50х4, 80х60х3, 80х60х4, 100х50х3, 100х50х4, 120х60х4, 140х60х4, 160х80х4, 180х80х5, 200х100х6.Например в обозначение швеллера по маркировке 40х30х2,5 легко узнать, какие размеры имеет гнутый профиль: 40 — это расстояние между полками (мм), 30 — ширина полки (мм), 2,5 — толщина стенки (мм).

Вес швеллера гнутого в сортаменте может варьироваться в зависимости от его габаритов. В представленной таблице массы 1 погонного метра швеллера гнутого, разброс значений теорвеса обеспечивается за счет различной высоты стенок и толщины полок. Удельный вес П-образного профиля стартует с отметки 1 кг в 1 метре и может достигать 11 кг для 170 холодногнутого профиля, за счет чего образуется очень широкая номенклатура размеров и веса гнутого швеллера. Толщина стенки тоже не остается постоянной и изменяется от 2 до 6 мм.

Максимально приближенный к характеристикам ГОСТа гнутый швеллер маркируется буквой А – высокая точность. Менее точный холодногнутый швеллер маркируется буквой Б – повышенная точность, а гнутый прокат обычной точности буквой В. Важным параметром гнутого проката металла является не только его типоразмер, но и вес погонного метра. Узнать сколько весит гнутый швеллер и его геометрические размеры можно, изучив таблицу теоретического веса швеллера, представленную в нашем сортаменте. В обычном случае масса рассчитывается достаточно просто, но только если его форма выполнена путем гибки из листового проката. Т.е. в расчете массы гнутого швеллера рассматривается равнополочное изделие, внутренние грани стенок которого расположены параллельно друг другу. Существуют еще и неравнополочные профили, для которых вычисление массы несколько усложняется, из-за разности длины полок. Для автоматического расчета используйте Калькулятор веса гнутого швелера.

Таблица – Размеры и масса гнутых швеллеров

Стенка h, мм

Полка b, мм

Толщина S, мм

Радиус гиба R, не более, мм

Масса 1 м швеллера, кг

25

26

2

3

1,092

25

30

2

3

1,218

28

27

2,5

4

1,423

30

25

3

5

1,611

30

30

2

3

1,296

32

25

3

5

1,658

32

32

2

3

1,390

38

95

2,5

3

4,305

40

20

2

3

1,139

40

20

3

5

1,611

40

30

2

3

1,453

40

30

2,5

3

1,793

40

40

2

3

1,767

40

40

2,5

3

2,185

40

40

3

5

2,553

42

42

4

6

3,490

43

45

2

3

1,971

45

25

3

5

1,965

45

31

2

3

1,563

48

70

5

7

6,666

50

30

2

3

1,610

50

30

2,5

3

1,989

50

32

2,5

3

2,068

50

40

2

3

1,924

50

40

2,5

3

2,382

50

40

3

4

2,809

50

40

4

6

3,615

50

47

6

9

5,732

50

50

2,5

3

2,774

50

50

3

4

3,280

50

50

4

6

4,243

60

26

2,5

4

2,011

60

30

2,5

3

2,185

60

30

3

5

2,553

60

32

2,5

3

2,264

60

32

3

4

2,668

60

32

4

6

3,427

60

40

2

3

2,081

60

40

3

4

3,045

60

50

3

5

3,495

60

60

3

4

3,987

60

60

4

6

5,185

60

80

3

5

4,908

60

90

5

7

8,707

63

21

2,2

3

1,677

65

75

4

6

6,284

68

27

1

2

0,9252

70

30

2

3

1,924

70

40

3

5

3,260

70

50

3

5

3,731

70

50

4

6

4,871

70

60

4

6

5,499

78

46

6

9

6,957

80

25

4

6

3,615

80

32

4

6

4,055

80

35

4

6

4,243

80

40

2,5

3

2,970

80

40

3

4

3,516

80

50

4

6

5,185

80

60

3

4

4,458

80

60

4

6

5,813

80

60

6

9

8,370

80

80

3

4

5,400

80

80

4

6

7,069

80

85

4

6

7,383

80

100

6

9

12,14

90

50

3,5

5

4,869

90

54

5

7

7,059

90

100

2,5

4

5,505

100

40

2,5

3

3,363

100

40

3

5

3,966

100

50

3

4

4,458

100

50

4

6

5,813

100

50

5

7

7,137

100

50

6

9

8,370

100

60

3

4

4,929

100

60

4

6

6,441

100

80

3

4

5,871

100

80

4

6

7,697

100

80

5

7

9,492

100

100

3

5

6,792

100

100

6

9

13,08

100

160

4

6

12,72

104

20

2

3

2,144

106

50

4

6

6,002

108

70

6

9

10,63

110

26

2,5

3

3,010

110

50

4

6

6,127

110

50

5

7

7,530

110

100

4

6

9,267

120

25

4

6

4,871

120

50

3

5

4,908

120

50

4

6

6,441

120

50

6

9

9,312

120

60

4

6

7,069

120

60

5

7

8,707

120

60

6

9

10,25

120

70

5

7

9,492

120

80

4

6

8,325

120

80

5

7

10,28

140

40

2,5

3

4,148

140

40

3

5

4,908

140

60

3

5

5,850

140

60

5

7

9,492

140

60

6

9

11,20

140

70

5

7

10,28

140

80

4

6

8,953

140

80

5

7

11,06

145

65

3

5

6,204

148

25

4

6

5,750

160

40

2

3

3,651

160

40

3

5

5,379

160

40

5

7

8,707

160

50

2,5

4

4,916

160

50

4

6

7,697

160

50

5

7

9,492

160

50

6

9

11,20

160

60

2,5

4

5,308

160

60

3

5

6,321

160

60

4

6

8,325

160

60

5

7

10,28

160

60

6

9

12,14

160

70

4

6

8,953

160

80

2,5

3

6,110

160

80

3

5

7,263

160

80

4

6

9,581

160

80

5

7

11,85

160

80

6

9

14,02

160

100

3

5

8,205

160

100

6

9

15,91

160

120

5

7

14,99

160

120

6

9

17,79

160

160

6

9

21,56

170

60

4

6

8,639

170

70

5

7

11,45

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

Watch this video on YouTube

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

2 варианта буржуек – из газового баллона и стандартной железной бочки

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

  • профильная труба 150 х 150 мм для топливника и загрузочного бункера;
  • стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
  • то же диаметром 100 мм на дымоход;
  • утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
  • листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

  1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
  2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
  3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
  4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Watch this video on YouTube

Какие размеры существуют

Габариты нашей продукции разнообразны, их определяет производитель, технология выпуска. Обычно используются стандартные типовые размеры:

  1. Высота элемента. Так называется промежуток между параллельными полками, измеренный в миллиметрах. Этот параметр находится в пределах 50-400 мм.
  2. Ширина полки – промежуток от внешнего угла детали до конца параллельно установленных граней. Здесь допускаются размеры 32-115 мм.
  3. Толщина балки. Этот показатель зависит от категории, он может быть 4,4 – 8 мм.
  4. Толщина полки. Согласно маркировки изделия, она находится в пределах 7-13,5 мм.

Стандартный швеллер не бывает длиннее 12 м. Отметим, что на рынке есть элементы с более высоким значением, но их обычно выполняют на заказ.

Типы материалов

Государственные стандарты допускают применение следующего сортамента металлов и сплавов:

  • Сталь углеродистая обыкновенного качества ГОСТ 380-2005.
  • Сталь строительная ГОСТ 27772-88.
  • Сталь прокатная повышенной прочности ГОСТ 619281-89.
  • Сталь низколегированная для мостостроения ГОСТ 6713-89.
  • Сплавы алюминиевые ГОСТ 4884-76 и ГОСТ 4784-76.

Характеристики

Как уже было сказано ранее, швеллеры отличаются между собой размерами и параметрами прочностных свойств профиля. Среди них стоит отметить следующие наиболее важные характеристики швеллера:

  • Высота профиля.
  • Ширина полки.
  • Толщина стенки.
  • Радиус внутреннего закругления.
  • Момент инерции и момент сопротивления – величины, характеризующие способность швеллера сопротивляться деформации и разрушению соответственно.

Чем выше значение каждого из этих параметров, тем более высокой прочностью обладает изделие.

Классификация

Разновидности швеллера зависят от нескольких критериев. В частности, продукция подразделяется на такие группы:

  • По технологии изготовления. В этом направлении выделяются две категории: гнутые и горячего проката. Отличия между изделиями заключаются в следующем: горячекатаные швеллеры имеют прямой или острый угол между поперечной балкой и вертикальными гранями, гнутые – имеют изгиб округлой формы. К этой категории можно выделить сварные конструкции, выполненные из двух сваренных уголков и H-образные, получившие название двутаврового швеллера.
  • Точность проката. Здесь существуют три группы: А, Б, В, обозначающие высокую, повышенную и обычную точность соответственно.
  • Прочность. Этот критерий определяет устойчивость изделия к динамическим нагрузкам. В частности, на рынке имеются изделия обычной и повышенной прочности.

Кроме этого, швеллеры разделяются на размерные группы, где определяющими критериями являются длина и ширина изделия.

Вес, цена, размеры швеллера 20: все необходимые сведения о профиле

Швеллер 20 относится к разряду универсальных изделий из металлопроката, произведенных из стали горячекатаным способом. Его применяют практически во всех отраслях – не только при строительстве несущих конструкций, но и для возведения мостов, в автомобильной и вагонной промышленностях, а также в тяжелом машиностроении. Производство изделий регламентируется несколькими ГОСТами, согласно которым установлены технические характеристики и допустимые отклонения от нормы.

Швеллер 20 имеет три основных типа, которые соответствуют определенным требованиям Госстандарта:

  • общего применения и специального предназначения – ГОСТ 8240-97;
  • специальные для автомобилестроения – ГОСТ 19425-74;
  • специальные для вагоностроения – ГОСТ 5267.1-90.

Для всех этих типов проката характерны общие параметры, такие как высота, ширина полок и вес швеллера 20. Следует отметить, что профиль может быть как равнополочным, так и с наклоненными гранями полок. Размерные характеристики профиля 20 следующие:

  • высота – 200 мм;
  • ширина полки – 76 мм;
  • толщина стенок – 52 мм;
  • толщина полочки – 9 мм.

Швеллер 20 наиболее востребован в строительстве для сооружения поддерживающих конструкций

Масса разных типов швеллера может немного отличаться. Например, у швеллера 20П вес 1 метра равен 18,4 кг. Серия П швеллера 20 наиболее востребована на строительном рынке. Его используют как для сооружения каркасов, так и для строительства мостов, создания крупных станков, а также в других целях. Согласно ГОСТ 8240-89 для горячекатаных и ГОСТ 8278-83 для гнутых швеллеров профили изготавливают длиной от 4 до 12 м.

Сфера применения

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.

Маркировка

Маркировка швеллера проводится с использованием букв и цифр:

  1. П — марка швеллера с параллельным расположение полок друг относительно друга.
  2. У–указывает на строительный материал с полками, расположенными под углом.
  3. Л – обозначение варианта исполнения легкого типа с параллельным расположением полок.
  4. С – изделия специального предназначения.
  5. Э – экономичные варианты исполнения.

При расшифровке следует учитывать цифры, которые стоят перед буквой. Они предназначены для определения расстояния между боковыми частями.

На чертеже и в другой технической документации можно встретить дополнительные буквы в маркировке. Они предназначены для указания точности:

  1. А – высокий.
  2. Б – повышенный.
  3. В – обычный.

Зарубежные производители могут применять иные стандарты по маркировке рассматриваемого строительного материала.

На момент изготовления сырье делится на несколько заготовок, длина которых может составлять от 4 до 12 метров в длину. После этого проводится деление на меньшие заготовки мерной, кратной мерной или немерной длины. При производстве может соблюдаться различная степень точности.

Источник

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
