Основные размеры кровельного профнастила на крышу

Каким профнастилом лучше крыть крышу?

Какой профнастил лучше для крыши? Какой выбрать для отделки? При выборе нужно обращать внимание на:

оптимальное качество исходного сырья;
размеры профилей должны соответствовать геометрическим параметрам, все листы должны быть изготовлены в точном соответствии друг другу. Замерить размеры можно рулеткой, металлической линейкой или штангенрейсмасом.
при сомнении в качестве продукции можно запросить у консультанта документы, подтверждающие качество изделий;
следует осуществлять контроль за соблюдением требований к хранению и надлежащей транспортировке профнастила, продукция не должна деформироваться

Проверить качество продукции можно в магазине, по возможности следует выехать на склад компании поставщика и просмотреть товар на предмет повреждений и соответствия требуемым параметрам;
при покупке товара следует обращать внимание на упаковку. Она должна быть разработана по чертежам производителя, обязательно защищать листы профнастила от механических повреждений, не допускать их смещения во время транспортировки.

Для кровельных покрытий важна несущая способность и возможность правильного распределения тяжести по всей поверхности материала. Профнастил будет выдерживать большие статические нагрузки, особенно зимой, например, при выпадении большого количества снега.

Большая несущая способность придается профилю посредством создания профнастила в форме высоких волн, разработке специальной конфигурации. Часто производители предусматривают дополнительные ребра жесткости, которые необходимы для увеличения продольной жесткости профнастила.

От толщины и веса профилей зависят его несущие способности, поэтому для установки надежной крыши следует знать несколько характеристик, являющихся определяющими при выборе профнастила, и анализировать пригодность каждой марки для конкретного строения.

Толщина материала колеблется в пределах от 0,4 мм до 1,2 мм. Минимальные значения пригодны только для стеновых конструкций, а максимальные необходимы для несущих разновидностей, в частности, для крыш. Они способны выдерживать большие нагрузки, при этом срок службы достаточно долгий. Их используют в цехах, ангарах, возможна укладка межэтажных перекрытий, поэтому их считают максимально надежными.

Рекомендуется выбирать марки профнастила, которые оборудованы полимерным покрытием или оцинкованный профнастил. Они не ржавеют под воздействием влаги, например, от сырости, резкая перемена температуры не лишит защищенный специальным покрытием металл его несущих свойств.

Для небольшой крыши, где не предполагается необходимость выдерживания значительных, длительных нагрузок, разрешено использовать марки профнастила, имеющие небольшую толщину. Они обладают небольшим весом (от 4,5 кг), их легко поднимать на высоту. Монтаж считается самым легким, так как покрытие достаточно тонкое, а высота гофры может составлять всего 8 мм и более. Тонкие листы применяются только для небольших кровель с крутыми скатами, не менее 7°. Крыша будет иметь аккуратный внешний вид, а монтажные работы можно будет произвести за один день.

Как крепить снегозадержатели на металлочерепицу? Ответ вы узнаете, прочитав следующую нашу статью.

А в этой статье рассказывается про монтаж ондулина.

Преимущества и недостатки профнастила как кровельного покрытия

Создание кровли из этого строительного материала достаточно просто, не требует высокого уровня профессионализма от исполнителя

При этом важно соблюсти условие подходящего уклона кровли и подобрать толщину профнастила для крыши в соответствии с условиями эксплуатации. В таблице приведены варианты выбора гофролиста в зависимости от эксплуатационных требований

К другим преимуществам материала как кровельного относят:

• простой монтаж. Для установки листов на подготовленную обрешетку (устройство скатной кровли и требования к ней подробно рассмотрено в статье «Как рассчитать угол наклона крыши») или стену не требуется навыков строительства и специализированный инструмент;
• возможность скрыть недочеты поверхности. Гофрированный материал хорошо компенсирует неровности, позволяет обустроить ровный фасад при минимальной сложности работ;
• обеспечивает удобство покрытия длинных скатов и стен, за счет выпуска профлиста длиной до 12 м;
• высокая стойкость к действию агрессивных сред благодаря цинковому (алюмоцинковому, полимерному) покрытию;
• небольшой вес профнастила. Это позволяет работать без использования подъемно-транспортной техники, уменьшать сечения стропил и обрешетки, толщину опорных стен и/или колонн, балок;
• компактность настила в упакованном состоянии. Это облегчает доставку на труднодоступные строительные объекты, в том числе воздушным путем;
• умеренная стоимость.

Недостатки материала:

• эффект «барабана». За счет малой толщины и отличной проводимости звука уложенный непосредственно на обрешетку профлист обеспечивает усиление шума дождя, ветра, града. Для решения проблемы применяется многослойный «пирог» кровли;
• потеря антикоррозионных свойств при нарушении защитного слоя во время монтажа.

Толщина, длина и ширина профлиста

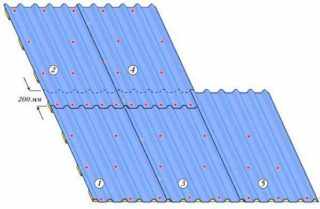

Перехлест при состыковке листов 20 см. Укладка происходит снизу вверх

Листы выпускают не длиннее 12 метров. Размеры листа профнастила для крыши одни производители нарезают кратно 0,5 метра, а другие — одному метру. Точность порезки зависит от качества станков. Покупатель заказывает требуемую длину по расчету, чтобы не расходовать лишний материал.

Чаще на кровлю устанавливают материал толщиной 0,4 – 0,5 мм. Полосы получают жестокость и прочность за счет гофры, поэтому в стандартных случаях такого размера достаточно. Отклонения по толщине в соответствии с ГОСТом допускают на уровне ± 0,06 мм.

Размеры листов:

• Н57-750-0,6 — ширина 750 мм, толщина 0,6—0,8 мм, вес погонного метра от 5,6 до 7,4 кг,
• Н60-845-0,7 — ширина 848 мм, толщина 0,7—0,9 мм, вес — 7,4 – 9,3 кг,
• Н57-750-0,6 — ширина 750 мм, толщина 0,7—0,9 мм, вес — 6,2 – 8,3 кг,
• Н114-600-0,8 — ширина: 750 мм, толщина 0,8—1,0 мм, вес — 10,2 – 14,1 кг,
• С21-1000 — ширина 1250 мм, толщина 0,55 – 0,77 мм, вес — 5,95 – 7,38 кг,
• С44 1000 — ширина 1250 мм, толщина листа 0,72 – 0,83 мм, вес — 7,42 – 8,42 кг,
• С15-11,5 — ширина 1250 мм, толщина 0,6 – 0,75 мм, вес — 5,9 – 7,45 кг.

Профнастил производят по ГОСТ или применяют технические условия ТУ 1122.002.4283 – 1965. Ширина профлиста для крыши меняется при увеличении или уменьшении высоты волны, поэтому полезный размер всегда отличается у разных типов. При заказе нужно учитывать полезную ширину, чтобы не докупать недостающие листы. Общую ширину используют при определении стоимости при покупке.

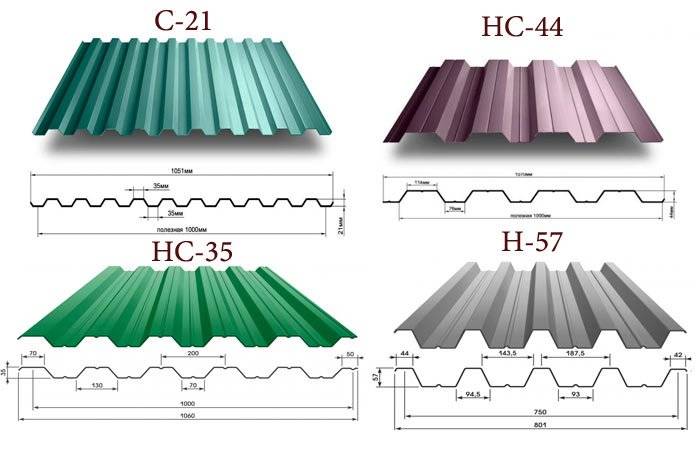

Самые популярные маркировки

На сегодняшний день существует большое количество материалов из профлистов и как правило наиболее активно применяют только некоторые из них, что являются намного лучшими и легкими в использовании. К наиболее востребованным маркировкам профлистов относятся:

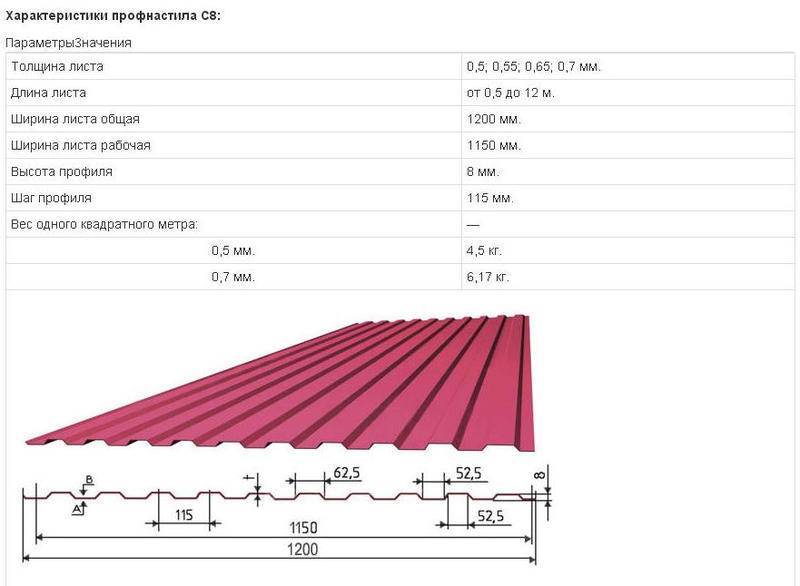

• С8. Такая маркировка профлистов чаще всего применяется для декоративного покрытия стен. Эксплуатационные характеристики этой марки имеют много общего с листами С10 которые идеально подходят для того чтобы строить высокие ограждения размеры которых достигают больше 250 см.
• Н57. Профлисты отличаются жесткостью и подходят для того чтобы возводить различные ограждения и имеют привлекательный внешний вид.
• Н75. Профлисты этой марки подходят абсолютно для любого вида строительных работ и являются устойчивыми, если из них делают ограждения в виде стен.
• С21. Материалы из профлиста могут использоваться для кровельных работ, постройки ограждений и обшивки стен.
• С18. Профлисты изготавливают в виде обычных оцинкованных изделий и покрывают их всякими полимерными материалами. Они предназначены для монтажа кровель на крышах именно скатного типа и щитовых оград.
• НС44. Эту марку можно применять для любых строительных и монтажных работ.

Толщина профнастила для кровли

Другим важным параметром является толщина профнастила. Чаще всего в процессе изготовления профилированного листа используются стальные листы толщиной 0,45–1,2 мм. В зависимости от того, какой толщины материал, профнастил будет иметь разные показатели прочности и надежности. Также нужно помнить, что чем толще лист, тем он долговечней.

Однако толстый лист будет стоить существенно дороже тонкого, что обусловлено использованием большего объема материалов. Поэтому рекомендуется внимательно отнестись к выбору толщины металла. Если вы не планируете использовать изделие долгое время и на него не будут оказываться большие нагрузки, то лучше остановиться на тонком материале.

Если профлист планируется использовать на крыше, то нужно учитывать тот факт, что от толщины изделия зависит его вес. Слишком тяжелые листы будет очень неудобно монтировать на крыше, что приведет к серьезному возрастанию сопутствующих затрат.

К тому же, если профлист на крыше будет иметь большой вес, то это сильно нагрузит все несущие конструкции дома. Поэтому нужно заранее определяться с толщиной настила и только тогда готовить само здание к уже известным нагрузкам. Если здание рассчитано на определенный вес профнастила, то увеличивать его крайне нежелательно и опасно.

Монтажные работы

Чтобы кровельное покрытие из профнастила служило долго, необходимо правильно собрать кровельный пирог.

Состав кровельного пирога

Согласно СНиП, в конструкцию кровельного пирога должно входить:

• Основное покрытие кровли (профнастил и доборные элементы);
• Изолирующие мембраны;
• Утеплительный материал;

Собирается такая многослойная конструкция кровли с целью предотвращения:

• Потерь тепла через крышу;
• Увлажнения утеплительного материала за счет конденсации пара, проникающего, как с внешней стороны, так и изнутри помещений.
• Образованя наледи и сосулек на крыше в зимне-весенний период.

К основным правилам создания кровельного пирога относится:

• Утеплитель необходимо устанавливать между стропильными ногами так, чтобы не было зазоров между деревянными конструкциями и матами минеральной ваты;
• Со стороны помещения утеплитель обязательно защищают от увлажнения путем установки пароизоляционной пленки.

Совет! Выбор минеральной ваты в качестве утеплителя оправдано еще и тем, что этот материал хорошо «гасит» звуки, то есть, утепление крыши одновременно будет выполнять функции защиты от шума.

• При сборке кровельного пирога нельзя пренебрегать необходимостью устройства вентиляционных зазоров между отдельными слоями. Такой зазор обязательно нужно делать между тепло- и гидроизолирующими слоями, а также между основным покрытием и гидроизоляцией.
• При укладке паро- и гидроизоляционной пленки материал следует размещать параллельно карнизам. Между отдельными полотнищами необходимо делать нахлест шириной не менее 10 см.
• Гидроизоляцию нельзя укладывать в натяг, пленку кладут свободно, с провисом около 2 см между стропильными ногами.

Укладка основного покрытия

• Укладку на прямоугольные скаты начинают с нижнего угла с любой удобной для монтажника стороны.
• При укладке первого ряда обязательно формируют карнизный свес. Для этого листы укладывают так, чтобы они немного выступали на обрешетку. Ширина свеса зависит от марки используемого профнастила. При укладке материала марки С21 и С35 ширина профнастила должна быть 5-10 см, если используется профнастил с большей высотой гофры (например, НС-44, НС-57), то ширина свеса должна быть 20-30 см.
• Для крепления материала применяют кровельные саморезы, которые необходимо вкручивать в нижнюю часть волны. Согласно нормам на каждый квадратный метр покрытия следует расходовать 7-9 саморезов.
• Листы между собой в местах нахлеста можно крепить либо теми же саморезами, либо заклепками.
• Доборы устанавливают при помощи саморезов. Так, коньковые элементы устанавливают после укладки листов, а крепят их длинными саморезами, вкручивая их в гребень волны. Коньковые и фронтонные планки крепят обычными саморезами, располагая их с шагом 30 см.

Итак, кровля, собранная из профнастила, – это надежное и практичное решение, которое подойдет и для дома, и для любой хозяйственной постройки. Перед тем, как браться за монтаж такого покрытия, рекомендуется внимательно изучить инструкции по работе с материалом, а также познакомиться с требованиями строительных правил, зафиксированных в нормативных документах.

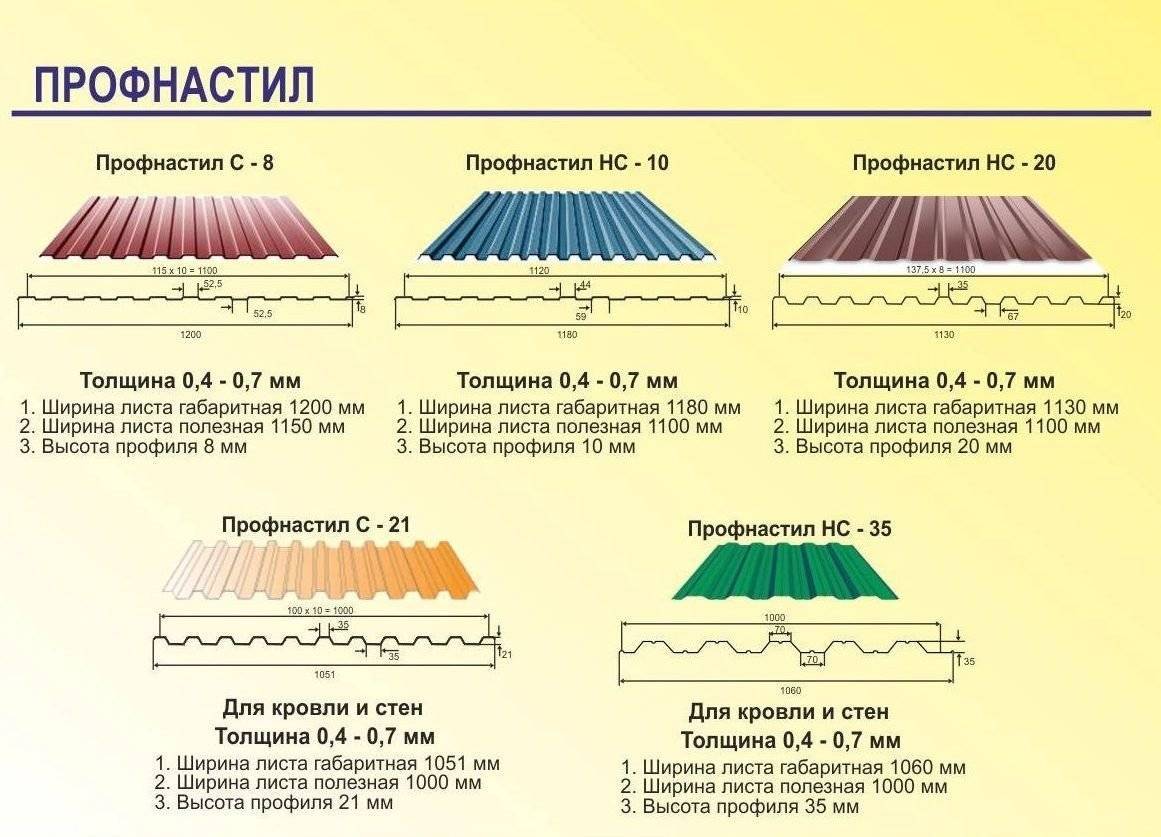

Виды и размеры листа профнастила

1. С – это оцинкованный стеновой профнастил. Его применяют в качестве облицовочного материала, для покрытия заборов, калитки, внутренних и наружных стен дома, сайдинга, размеры гофры у профнастила марок С21, С10, С8 и С20 от 8 до 44 мм.

2. Н – кровельный либо несущий профильный настил. Он более жесткий, чем стеновой, поэтому его используют для покрытия домов, возведении небольших зданий, помещений хозяйственного назначения, установки заборов, монолитных перекрытий, обрешетки. Геометрические размеры гофры у кровельного профнастила марок Н57, Н60, Н75 не более 44 мм, к примеру, h57 и т.д.

3. НС – это универсальный строительный материал, благодаря своим свойствам, может использоваться как для покрытия крыши, так и для стен, возведении построек, создания перекрытия между этажами, ангаров, опорных конструкций (кронштейна) и даже опалубки. Его вес такой же, как и у стенового, но прочность соответствует кровельному. Гофра высотой 35-44 мм.

Нужно отметить, что кроме гофры, профильные листы в зависимости от области использования имеют разную длину. Стеновой лист более продолговатый, но несущий толще и тяжелее.

Какую ширину должен иметь профлист для забора

Еще один габаритный размер профлиста – ширина. Это расстояние между краями профиля при вертикальном направлении гофры. Размер может быть двух типов:

• Полная ширина. Расстояние от края до края. Обычно составляет от 1050 мм до 1300 мм. Самым популярным является профлист с шириной 1150 мм.
• Рабочая ширина. То же расстояние, но без учета крайних полок. В описании каждой конкретной марки должен указываться этот размер. Обычно он на 30-50 мм меньше общей ширины – от 1000 мм до 1250 мм.

Края профиля предназначены для осуществления крепления к опорным элементам. Монтаж забора из профнастила производится внахлест. Поэтому в расчетах принимается только рабочая ширина.

Типы профлиста в зависимости от сферы применения

Кровельный профнастил

Данный тип материала применяется для сооружения легких, герметичных и долговечных крыш. Его основная отличительная черта – достаточная жесткость и способность выдерживать большие нагрузки. Привлекательный дизайн и красивые цвета делают этот профлист вполне подходящим для облицовочных работ, сооружения декоративных (но вместе с тем и надежных) заборов и других ограждений, которые не испортятся от непогоды. В качестве примера можно назвать следующие виды профнастила для крыши: НС44, НС35.

Плюсы кровельного профилированного листа:

• небольшой вес в расчете на метр квадратный;
• невысокая стоимость;
• большой срок эксплуатации, высокая надежность;
• быстрота и легкость монтажа;
• красивое внешнее оформление.

Применяют этот материал, когда есть необходимость:

• Соорудить новую крышу, выдерживающую большие нагрузки;
• отремонтировать старую крышу;
• облицевать фасад дома;
• построить забор или ограду;
• возвести декоративное сооружение.

Несущий профнастил

Этот материал применяется тогда, когда монтируются элементы зданий и сооружений, подвергающиеся существенным нагрузкам. Несущие внешние стены, крепкие кровли, прочнейшие перекрытия – вот область использования данного профлиста. Узнать несущий профилированный лист легко – профиль его достаточно высок, а на гофре имеются специальные бороздки. Примеры марок: Н57, Н60, Н75 и Н114.

Плюсы несущего профилированного листа:

• Под заказ возможно изготовить листы любого размера;
• доступная цена;
• длительный срок службы (он может составлять от 40 до 60 лет);
• монтаж прост и удобен, проходит в короткие сроки.

Применяют этот материал, когда есть необходимость:

• Соорудить несущие элементы дома (например, внешние стены);
• надежно отремонтировать крышу, нагрузка на которую велика;
• смонтировать новую кровлю, предполагая, что на ней будет скапливаться много снега, а ветровые и дождевые нагрузки также будут ощутимыми;
• отделать фасад здания, а также его стены или потолки;
• построить прочное ограждение.

Стеновой профнастил

Его используют не только для сооружения стен (внешних и внутренних). Еще из такого профилированного листа хорошо делать заборы, окружающие частные дома. Стоит он недорого, от коррозии защищает основательно, поэтому у профессиональных мастеров-строителей весьма популярен. Он, как правило, имеет прямоугольный или трапециевидный профиль, может быть просто оцинкованным, или же имеющим полимерное покрытие. Примеры марок: С8, С10, С18, С21, С44. Надо отметить, что наиболее популярные виды профнастила для стен и заборов – это С8 и С21.

Плюсы стенового профлиста:

• Стены из него гораздо легче, чем из железобетона;
• сверлить отверстия и резать данный материал очень легко, так что монтаж прост;
• невысокая стоимость.

Применяют этот материал, когда есть необходимость:

• Выполнения обшивочных или облицовочных работ;
• проведения фасадных работ;
• монтажа несущих элементов;
• выполнения работ с кровлей (сооружение новой кровли или ремонт старой);
• изготовления декоративных металлоконструкций.

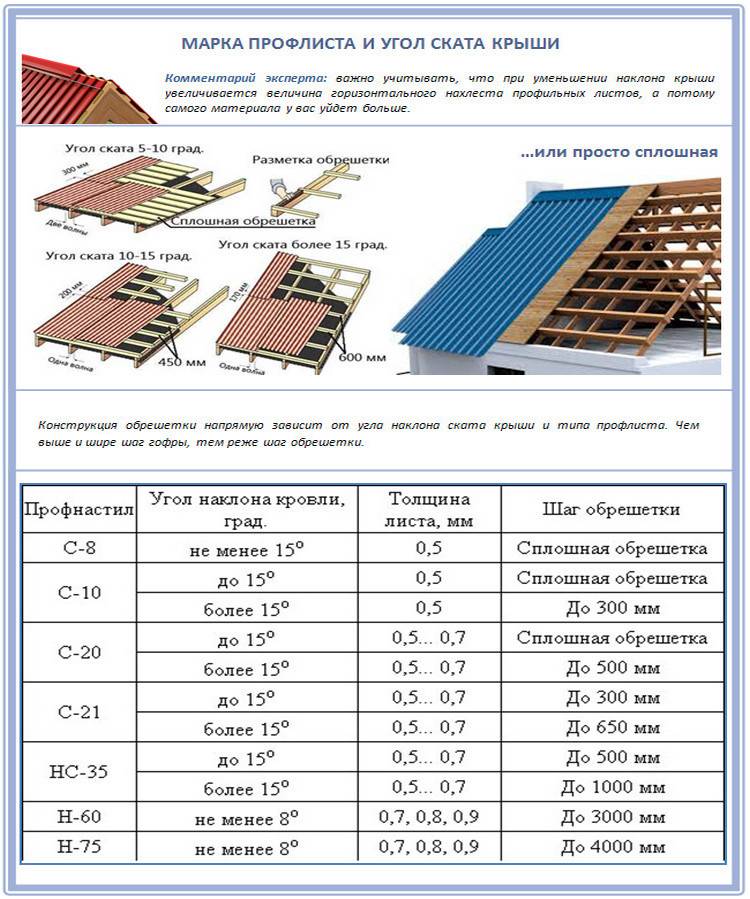

Виды профлиста для кровли и выбор лучшего

Несущий тип предназначен для создания перегородок и отделки стен. Его можно купить за небольшую цену, а также оформить индивидуальный заказ, когда нужны листы определенного размера.

С его помощью можно не только соорудить некоторые элементы здания, но и без труда отремонтировать крышу, сделать отделку фасада, его стен, потолка и даже соорудить прочные ограждения.

При расчете на метр квадратный у этого материала небольшой вес и хорошая прочность.

Стеновой профлист имеет прямоугольный либо трапециевидный профиль с полимерным покрытием либо же может быть оцинкованным. Если из него делать стены, то они по своей массе будут намного легче, чем строения из железобетона. Стеновой профлист удобно и легко резать, если нужно сделать обшивочные фасадные или облицовочные работы, монтаж несущих элементов, а также изготовить декоративные металлоконструкции.

ВАЖНО!
Какой профлист лучше для крыши дома? Кровельный профлист (серия Н) применяют для постройки крыш и любых ограждений, что смогут противостоять непогоде. Он может выдержать большие нагрузки.. Виды профлиста

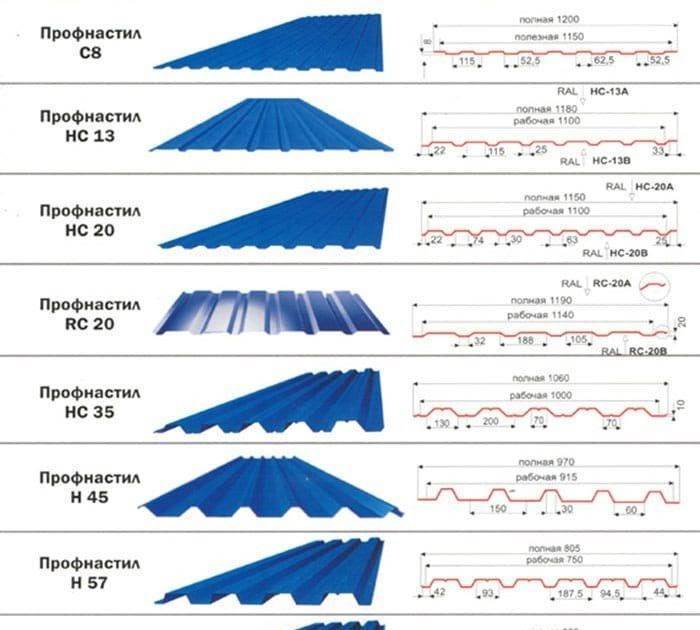

Виды профлиста

Как читать маркировку профнастила

В каталогах производителей профилированного металлического листа маркировка отмечается буквами и цифрами — к примеру, С10. Это означает, что материал принадлежит к стеновому типу, а высота его профиля (или высота гофры) — 10 миллиметров.

Разбираем маркировку:

• первая литера рассказывает потребителю предназначение профлиста: С — стеновой профнастил, Н — несущий материал, НС — универсальный (несуще-стеновой); можно встретить и маркировку МП — аббревиатура означает, что профлист произведён на заводе «Металл Профиль» (находится предприятие в городе Лобня);
• первая цифра — это высота гофры (профиля), чем число больше, тем прочнее профилированный лист (и тем, соответственно, он дороже).

К наиболее прочным материалам относится несущий (Н). Визуально он отличается по присутствию дополнительной бороздки в центре гофры, что увеличивает жёсткость листа. Используется данный профнастил на всевозможных объектах. Только и стоимость материала высока. Поэтому возведение забора из несущего профлиста повлечёт за собой неоправданные траты.

Стеновой (С) профнастил отличает лёгкость и высокая декоративность. Данный материал — золотая серединка в монтаже заборов. Небольшая толщина профлиста для забора совсем не означает, что материал некачественен или отличается хрупкостью, наоборот. Жёсткость ограждению добавляется прочным каркасом и глубиной гофры.

В маркировке также можно увидеть дополнительные цифры. Пишут их через дефис, хотя не у всех изготовителей профнастила они имеются:

• вторая цифра соответствует толщине листа;
• третья цифра — это его ширина;
• четвёртая цифра — максимальная длина листа.

Данные цифры производитель предоставляет отдельно в технической документации. Зная их расшифровку, можно точно понять, какой перед вами профилированный лист и подойдёт ли материал для возведения именно вашего забора.

Эксплуатационные характеристики

Ассортимент профнастила для возведения кровли насчитывает сотни наименований, различающиеся по цвету, толщине, весу и сроку службы. Все эти характеристики в конечном итоге влияют на цену материала. Профлист различают по следующим параметрам:

1. Толщина. Наиболее толстые листы 0,6-0,8 мм используются для производства несущего профнастила, который обладает высокой прочностью, устойчивостью к деформациям и большим весом. Толщина стеновых марок составляет всего 0,1-0,4 мм, они не могут выдержать веса человека и не используются для сооружения кровли.
2. Цинковая защита. Сталь называется оцинкованной, когда на поверхность металла наносится гальваническое покрытие из цинка, повышающее антикоррозийные свойства материала. В зависимости от количества цинка на единице площади основы различают 3 класса профлиста – бизнес, стандарт и премиум. В премиальных марках на 1 квадратный метр стального листа наносят не менее 275 грамм цинка, а в бизнес – всего 126-200 грамм. Чем толще цинковый слой, тем больше срок эксплуатации и цена такого материала.
3. Полимерная или лакокрасочная защита. Покрытие, придающие профнастилу цвет, также является защитой от проникновения влаги и образования коррозии. Профлист окрашивается специальными составами или путем нанесения особой полимерной пленки из пурала, пластизола или полиэстера. Покрытия на основе полимеров обладают большей устойчивостью к перепадам температуры, влаге, ультрафиолетовому излучения и другим внешним воздействиям, а потому служат гораздо дольше.

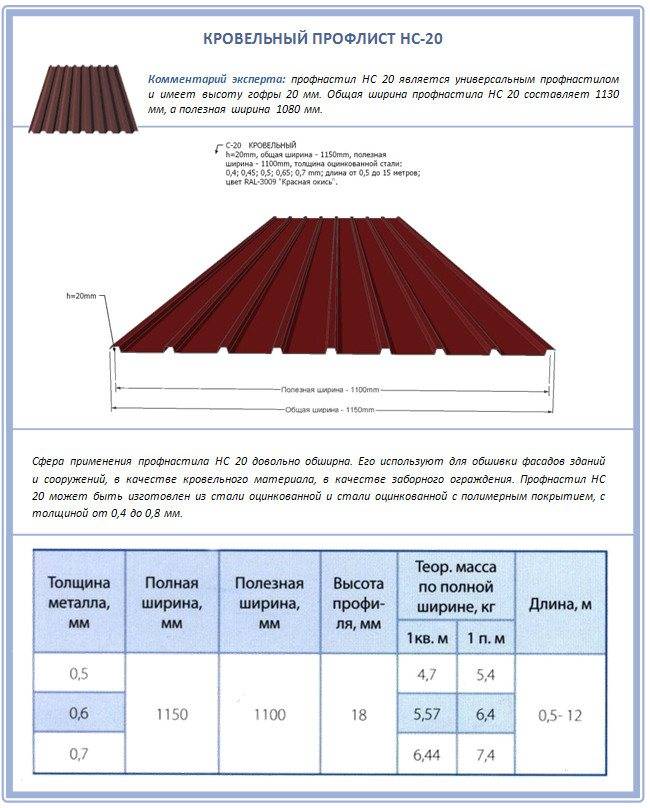

Характеристики популярных марок

Особенности применения профнастила для кровли

Широкое распространение профнастила в качестве покрытия кровли обуславливается его отличными эксплуатационными характеристиками и невысокой стоимостью. Профнастил представляет собой оцинкованный металлический лист, изготавливаемый методом холодного проката стали. Изделие обладает высокой механической прочностью, которая усиливается ребрами жесткости на его поверхности, имеющими в сечении вид трапеции или волны.

Профилирование выполняется на станках с формовочными роликами, затем на поверхность наносится двустороннее защитное покрытие. Применяемая технология изготовления определяет высокие эксплуатационные качества недорогого по стоимости стройматериала. Использование профнастила при обустройстве кровли несет в себе следующие преимущества:

• несложность монтажа;
• долгий срок службы;
• пожарную и экологическую безопасность;
• небольшой вес;
• разнообразие цветов;
• возможность выполнить покрытие без стыков.

Профнастил в качестве кровельного покрытия можно применять практически на любых крышах, имеющих угол наклона, превышающий восемь градусов. На плоских кровлях укладывается мягкое покрытие, так как на них скапливается атмосферная влага, которая быстро запускает коррозионные процессы в металлических листах.

Стандартная длина листа позволяет изготовить поверхность без стыковых соединений. Еще одним преимуществом является отсутствие неприятного запаха в отличие от многих других современных материалов.

Правила и особенности монтажа профнастила

Технология монтажа кровли из профлиста состоит из нескольких этапов:

Установка крюков для водосточного желоба и карнизной планки. Длинные крюки крепятся на карнизную доску (первая доска обрешетки), рекомендуемая длина которой составляет 200 мм. Короткие крюки фиксируются на лобовую доску.

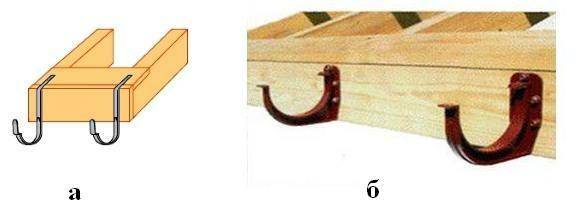

Рисунок 15. Пример крепления крюков к карнизной (а) и лобовой доске (б)

Укрытие крыши профлистом

Монтажу кровельного материала нужно уделить особое внимание, поэтому подробно этот процесс будет рассмотрен ниже. Монтаж коньковой планки

Крепление выполняется после укладки и крепления профнастила в его верхние гофры – для этого применяются саморезы «металл-металл» размером 5,5×19 мм с уплотнительной прокладкой

Монтаж коньковой планки. Крепление выполняется после укладки и крепления профнастила в его верхние гофры – для этого применяются саморезы «металл-металл» размером 5,5×19 мм с уплотнительной прокладкой

Шаг расположения крепежных элементов не более 800 мм. Во избежание задувания снега в подкровельное пространство рекомендуется использовать специальный уплотнитель.

Рисунок 16. Крепление коньковой планки

Монтаж торцевых планок. До их крепления по линиям фронтонов необходимо набить опорные доски. Изделия фиксируются саморезами 5,5×19 мм к крайней верхней гофре профилированного листа и к опорной доске. Между собой планки обычно соединяются с нахлестом 50 мм.

Рисунок 17. Схема фиксации торцевых планок

Порядок укладки и крепления листов

Для крепления профнастила к обрешетке используются саморезы 4,8×29 или 4,8×35 мм с уплотнительной прокладкой из ЭПДМ-резины. Прикручивать листы нужно аккуратно, чтобы эта прокладка была немного сжата. При перетягивании или недотягивании высок риск нарушения герметичности.

Рисунок 18. Правильно вкрученный саморез, обеспечивающий герметичность покрытия

Профилированные листы имеют разные размеры или форму накрывающей и накрываемой стороны. На изделия марок С-10, С-20 и НС 35 есть капиллярная канавка на накрываемой стороне, а у материалов С-21, Н-60 и Н-75 крайняя гофра с накрываемой стороны короче на 2-3 мм.

Начинать укладывать профнастил можно с любого торца, но с обеспечением расположения первого листа накрывающей стороной к торцу

При этом важно идеально ровно расположить первый лист, поскольку от этого зависит точность геометрии и эстетичность всего ската.. Инструкция по монтажу и креплению профнастила на разных участках крыши:. Инструкция по монтажу и креплению профнастила на разных участках крыши:

Инструкция по монтажу и креплению профнастила на разных участках крыши:

• Фиксация покрытия к обрешетке. Выполняется в нижнюю волну в месте расположения досок – желательно, чтобы саморез располагался в самом ее центре. Крепежные элементы должны размещаться в шахматном порядке. Точки крепления располагаются через одну гофру для покрытия с высоким профилем и через две – для изделий с низкой волной. При наличии капиллярной канавки саморез надо вкручивать со смещением от нее.





















• Продольное соединение кровельного материала. Во избежание образования зазоров на продольных стыках нужно плотно прижать накрывающий лист к накрываемому и стянуть их саморезом 5,5×19 мм.

Рисунок 19. Схема правильного крепления листов к обрешетке и на продольном стыке

Крепление на карнизе. Обычно листы крепятся с выносом за край карнизной планки на 30-50 мм, чтобы дождевая и талая вода попадала непосредственно в водосточный желоб. Карнизная планка защищает деревянную доску от брызг. Профлист по краю карниза прикручивается саморезами в каждую гофру.

Рисунок 20. Фиксация листов на карнизе

• Поперечное соединение профлистов. Место поперечного стыка должно находиться на доске обрешетки. Крепление саморезами производится в каждую волну.

• Фиксация в месте конька. Между крайними верхними досками обрешетки должен быть обеспечен зазор в пределах 70-100 мм. Эти обрешетины служат опорными элементами для конька. Крепление листов к ним тоже выполняется в каждую гофру.

• Крепление по торцам. По торцевой линии профлист прикручивается к каждой обрешетине, саморезы вкручиваются в крайнюю волну, которая прилегает к доскам обрешетки.

Укладка и крепление профилированных листов показаны в следующем видео:

Размеры листов и расчет количества материала для кровли из металлопрофиля

Внешне профилированный лист может принимать волнистую или трапециевидную форму. Этот материал используется, для того чтобы быстро возвести то или иное сооружение (сарай, беседка, навес), жилой дом и даже для промышленных строений. Однако до того как купить материал и смонтировать крышу, необходимо рассчитать количество необходимого материала. Подсчет количества листового материала следует проводить по следующим причинам:

Размеры листов профлиста.

1. Во-первых, правильность расчета не позволит вам потратить лишнее количество финансовых средств, так как вы уже точно будете знать, сколько именно материала вам нужно, и, как следствие, не придется переплачивать за превышение нормы. При использовании такого строительного материала для кровли, как металлические профили, нужно знать некоторые его особенности. У металлопрофиля присутствуют свои собственные параметры, например, дополнительные ребра жесткости, ширина пролета листа достигает более 3 м. Зная эти размеры и проведя оплату будущей кровли из профлиста, вы сможете снизить затраты, охватывающие данное мероприятие.
2. Во-вторых, без предварительного подсчета или же при неправильном расчете материала может оказаться недостаточно, и придется покупать недостающее количество листов, а это пустая трата времени и денег. Если сооружается прямоугольная двускатная крыша, то расчет можно сделать своими силами, не прибегая к помощи специалистов и техники. Тогда же, когда планируется более сложная конфигурация крыши, может помочь или профессионал в данном деле или специальная программа.
