Куда вкручивать саморезы в профнастил на крыше

Крепление профнастила на крыше, пошаговая инструкция

Расположите лист так, что бы по краю была впадина. Капиллярная канавка должны быть расположена лицом вверх. Листы настила поднимают, используя веревку.

Можно поставить лестницу так, что бы ступеньки были снизу. По такой конструкции лист будет подниматься, словно по рельсам.

Укладывайте листы поясами по ширине, не забудьте, что первые листы укладывают с припуском от 10 до 15 см. Закрепите заморами (как правильно подобрать мы писали выше). Закручивайте их без перекосов и наклонов. Обязательно скрепите края, середину и стыки.

Последующий пояс кладите в внахлёст до 10 см. Таким образом, движемся до конька. Затем переходим на другую сторону крыши. Каждый новый скат начинаем снизу!

Чтобы облегчить перемещение на крыше, можно соорудить деревянную лестницу. Набиваем ступеньки, крепим ее з конек.

Для того, что бы закрыть конек, берем оцинкованный лист (ширина 40-50 см), закрепляем саморезами.

Удаляем весь мусор, покрываем места повреждения специальными антикоррозийными средствами.

Мы рады, если наши советы помогут вам быстро и легко изготовить забор, либо сделать монтаж кровли. Сделайте их разных цветов, яркими, под ваш вкус или же с замысловатым рисунком.

Саморезы для профлиста: выбор качественных креплений для профнастила

Как уже говорилось выше, кровельные саморезы испытывают в процессе эксплуатации очень высокие нагрузки

Поэтому выбирая, какие саморезы нужны для профнастила, в первую очередь нужно обращать внимание на качество, а не на стоимость саморезов для профлиста

Очень большое значение имеет прочность стали, из которой изготовлен саморез и правильная заточка сверлящего наконечника. Если кровельный саморез сломается при завинчивании в металлический каркас кровли, то крепление придется выполнять в другом месте, а в профиле кровельного покрытия останется сквозное отверстие.

Компании, выпускающие саморезы для профнастила, очень большое внимание уделяют качеству своей продукции. Каждая партия готовой продукции подвергается испытаниям на разрыв

При нормативном разрывном усилии в 102 кг/см, ведущие производители добиваются значений в 150-170 кг/см, поэтому лучше купить саморезы для профнастила известной торговой марки.

Выбирая крепеж для профнастила, обязательно обратите внимание на следующее:

  1. Крупные производители крепежа обязательно маркируют свои изделия. Отсутствие маркировки однозначно свидетельствует о низком качестве изделия.
  2. При выборе кровельных саморезов нужно осмотреть неопреновую прокладку. Она должна быть эластичной и толщиной не менее 2 мм.
  3. На упаковке саморезов ведущих производителей обязательно указывается толщина защитного цинкового покрытия. Она должна быть не меньше 12 мкм. Более тонкое покрытие прослужит недолго и уже через два-три года на поверхности кровли начнут появляться ржавые потеки.

Для того чтобы самому проверить качество кровельных саморезов, нужно сдавить шайбу с EPDM прокладкой пассатижами. При этом на ней не должны появиться трещины лакокрасочного покрытия, а сама прокладка не должна отслоиться от металлической шайбы.

Правила и особенности монтажа профнастила

Технология монтажа кровли из профлиста состоит из нескольких этапов:

Установка крюков для водосточного желоба и карнизной планки. Длинные крюки крепятся на карнизную доску (первая доска обрешетки), рекомендуемая длина которой составляет 200 мм. Короткие крюки фиксируются на лобовую доску.

Рисунок 15. Пример крепления крюков к карнизной (а) и лобовой доске (б)

Укрытие крыши профлистом

Монтажу кровельного материала нужно уделить особое внимание, поэтому подробно этот процесс будет рассмотрен ниже. Монтаж коньковой планки

Крепление выполняется после укладки и крепления профнастила в его верхние гофры – для этого применяются саморезы «металл-металл» размером 5,5×19 мм с уплотнительной прокладкой

Монтаж коньковой планки. Крепление выполняется после укладки и крепления профнастила в его верхние гофры – для этого применяются саморезы «металл-металл» размером 5,5×19 мм с уплотнительной прокладкой

Шаг расположения крепежных элементов не более 800 мм. Во избежание задувания снега в подкровельное пространство рекомендуется использовать специальный уплотнитель.

Рисунок 16. Крепление коньковой планки

Монтаж торцевых планок. До их крепления по линиям фронтонов необходимо набить опорные доски. Изделия фиксируются саморезами 5,5×19 мм к крайней верхней гофре профилированного листа и к опорной доске. Между собой планки обычно соединяются с нахлестом 50 мм.

Рисунок 17. Схема фиксации торцевых планок

Порядок укладки и крепления листов

Для крепления профнастила к обрешетке используются саморезы 4,8×29 или 4,8×35 мм с уплотнительной прокладкой из ЭПДМ-резины. Прикручивать листы нужно аккуратно, чтобы эта прокладка была немного сжата. При перетягивании или недотягивании высок риск нарушения герметичности.

Рисунок 18. Правильно вкрученный саморез, обеспечивающий герметичность покрытия

Профилированные листы имеют разные размеры или форму накрывающей и накрываемой стороны. На изделия марок С-10, С-20 и НС 35 есть капиллярная канавка на накрываемой стороне, а у материалов С-21, Н-60 и Н-75 крайняя гофра с накрываемой стороны короче на 2-3 мм.

Начинать укладывать профнастил можно с любого торца, но с обеспечением расположения первого листа накрывающей стороной к торцу

При этом важно идеально ровно расположить первый лист, поскольку от этого зависит точность геометрии и эстетичность всего ската.. Инструкция по монтажу и креплению профнастила на разных участках крыши:. Инструкция по монтажу и креплению профнастила на разных участках крыши:

Инструкция по монтажу и креплению профнастила на разных участках крыши:

  • Фиксация покрытия к обрешетке. Выполняется в нижнюю волну в месте расположения досок – желательно, чтобы саморез располагался в самом ее центре. Крепежные элементы должны размещаться в шахматном порядке. Точки крепления располагаются через одну гофру для покрытия с высоким профилем и через две – для изделий с низкой волной. При наличии капиллярной канавки саморез надо вкручивать со смещением от нее.

  • Продольное соединение кровельного материала. Во избежание образования зазоров на продольных стыках нужно плотно прижать накрывающий лист к накрываемому и стянуть их саморезом 5,5×19 мм.

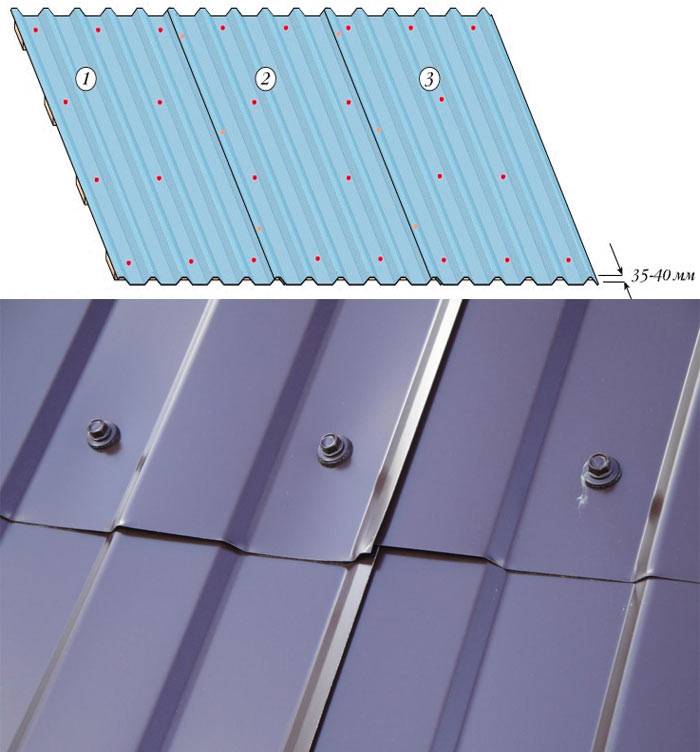

Рисунок 19. Схема правильного крепления листов к обрешетке и на продольном стыке

Крепление на карнизе. Обычно листы крепятся с выносом за край карнизной планки на 30-50 мм, чтобы дождевая и талая вода попадала непосредственно в водосточный желоб. Карнизная планка защищает деревянную доску от брызг. Профлист по краю карниза прикручивается саморезами в каждую гофру.

Рисунок 20. Фиксация листов на карнизе

  • Поперечное соединение профлистов. Место поперечного стыка должно находиться на доске обрешетки. Крепление саморезами производится в каждую волну.

  • Фиксация в месте конька. Между крайними верхними досками обрешетки должен быть обеспечен зазор в пределах 70-100 мм. Эти обрешетины служат опорными элементами для конька. Крепление листов к ним тоже выполняется в каждую гофру.

  • Крепление по торцам. По торцевой линии профлист прикручивается к каждой обрешетине, саморезы вкручиваются в крайнюю волну, которая прилегает к доскам обрешетки.

Укладка и крепление профилированных листов показаны в следующем видео:

Какой вид профнастила выбрать?

Прочность и надежность этого вида материала зависит от нескольких параметров:

  • толщины стали: естественно, чем выше этот показатель, тем лучше; слишком тонкая сталь будет выгибаться при малейшем порыве ветра; наиболее универсальным считается материал толщиной 0,3-0,5 мм; но лучше использовать более прочный профлист 0,45-0,5 мм
  • форма и высота гофры: максимальную жесткость гарантирует волна в форме трапеции; для крыш с углом наклона от 45° ее оптимальная высота – не менее 20 мм; для плоских крыш этот параметр должен быть выше
  • толщины цинкового покрытия: она должна составлять 140, а еще лучше 275 г на каждый квадратный метр; покрытие меньшей толщины быстро придет в негодность, ведь цинк способен со временем выветриваться

Ассортимент профнастила

Наиболее часто для покрытия кровли применяется материал с маркировкой С20 или Н20. Цифра 20 означает высоту профиля в миллиметрах. Маркировка «Н» применяется для несущего (кровельного материала). Он имеет волну в виде трапеции достаточной высоты, снабженную ребрами жесткости. Использовать можно универсальный (НС) и даже стеновой профлист, маркируемый буквой «С». Необходимо лишь выбирать материал с высотой волны от 20 мм. Более надежной будет кровля, собранная из профиля КП20. Буква «П» в маркировке обозначает наличие канавки для сбора конденсата, защищающей кровлю даже от небольших протечек.

Повышенная высота гофры обеспечит материалу повышенную жесткость. Стоит такой материал чуть выше. Но конечная цена кровли будет равной. Ведь расход профилированного металлопроката С10 или П10 будет выше, так как его необходимо будет укладывать с нахлестом в 2 гофры. Для КП20 же достаточно будет нахлеста в 1 волну.

Несущий (кровельный) материал, маркируемый буквой «Н», имеет более высокую волну в форме трапеции. Такие ребра жесткости обеспечивают лучшую сопротивляемость снеговой и ветровой нагрузке. Но при использовании более массивного стенового с высотой гофры свыше 45 мм понадобится усиление стропильной системы, иначе возможно ее обрушение.

Цветовое разнообразие покрытия профнастила

Материал, покрытый только слоем цинка, обойдется дешевле. Профнастил с цветной полимерной защитой выглядит более оригинально. Но основная функция такого покрытия не только декоративная – оно предназначено для дополнительной защиты стали от преждевременной коррозии. Будет лучше, если оно будет матовым – такие покрытия выгорают не так быстро. Наиболее надежным и долговечным считается напыление из полиуретана. Профнастил с покрытием из полиэстера обойдется дешевле.

Проверить реальную толщину покрытия без специальных инструментов нереально. Поэтому лучше избегать покупки материала от малоизвестных производителей

Обязательно обращайте внимание на прямолинейность кромок и качество грунтовки на обратной стороне листов. Никаких загибов, изломов листов быть не должно.

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Проведение кровельных работ с профнастилом

В зависимости от формы кровли будет определено стартовое место работы. На прямоугольных скатах производят укладку из любых торцов по карнизной линии. Если крыша будет иметь трапециевидную или треугольную форму, рекомендуется заранее рассмотреть тип монтажа. Первые листы лучше укладывать по центру карнизной линии.

Для крепления кровельного профнастила к доскам обрешетки используют саморезы кровельные – 4,8×29 либо 4,8×35 мм. Если монтаж производится на металлическую обрешетку, используйте крепежные единицы 5,5×25 или 5,5×19 мм.

Подготовительный этап

Крепление профнастила осуществляют к деревянной или металлической обрешетке. Далее крышу утепляют и производят гидроизоляцию. Такая методика исключит образование протечек и оседание конденсата.

https://www.youtube.com/watch?v=NRTWAPDBong

Монтаж гидроизоляционного барьера и обрешетки под профнастил

  1. Производят монтаж стропильной системы под профнастил и подрезку выступающих наружу стропильных ног. Первая доска, которая крепится вдоль линии карниза, называется основной. Она должна быть изготовлена из брусков большей толщины.
  2. С торцевой части стропил набивают лобовые доски, рекомендованная ширина которых составляет 120 мм. Первая и последняя доски обрешетки фиксируются непосредственно на краю стропил.
  3. Стропильные ноги обрезают при помощи циркулярной пилы.
  4. Лобовые доски и бруски под капельники подгоняют и фиксируют саморезами. Окончательный крепеж производят универсальными белыми саморезами с антикоррозийным покрытием длиной 7,5 см. На данном этапе также следует сформировать фронтонный свес крыши.
  5. Делают примерку и дальнейший монтаж профиля капельника. Для крепежа подойдут ершёные гвозди 2,5 см длиной.
  6. Профиль устанавливают по краю доски, при стыковке металлических элементов производят укладку внахлест – 10-15 см.
  7. Вдоль конька раскатывают полотно гидроизоляции. Параллельно производят установку направляющих досок конструкции обрешетки.

Расчет шага обрешетки

Процесс крепления профнастила к деревянной обрешетке производится с расчетом шага, который может быть различным. Влияние оказывает угол наклона крыши, высота волны. Основные нормативы и правила:

  • если угол ≤ 15 градусов, то рекомендуется выполнить сплошной тип обрешетки;
  • угол ≥15 – обрешетка равна 35-50 см, шаг делают, начиная с первой доски обрешетки;
  • при угле до 20 градусов предусмотрен небольшой нахлест – 10-15 см, шаг обрешетки будет равен 30-40 см;
  • небольшие уклоны – менее 12 градусов, кровли такого типа могут иметь разнообразные конструкции кровли. Герметизация силиконом всех стыков в данном варианте обязательна.

При монтажных работах доски каркаса должны располагаться строго горизонтально, и первая доска обрешетки, которая устанавливается вдоль карниза, должна быть толще остальных.

Укладка и закрепление профлистов

Поэтапная укладка кровельного материала без затруднений производится на двускатной кровле. Если крыша имеет сложную конструкцию с множественными наклонными плоскостями, листы рекомендуется обрезать при помощи строительных ножниц. Использовать болгарку нельзя, потому что этот инструмент портит защитное покрытие и создает неровные края.

Ход работ:

  1. Первый лист и весь нижний ряд укладывается на нижнюю часть торца, выступ за край карниза составляет 5-10 см. Шаг крепления на кровле равен 30-40 см.
  2. Кровельные элементы верхнего ряда укладываются внахлест на нижние. Когда угол наклона ската кровли меньше 15 градусов, стыки следует обработать герметиком. Профнастил укладывают снизу вверх с постепенным продвижением от основного фронтона к следующему.
  3. Торцы на крышах сложных конструктивных форм обрезают и производят крепление профлиста саморезами к обрешетке.

Крепление профлиста к металлическим прогонам

Прочность любых конструкций в основном зависит от использования качественных материалов и правильного монтажа. Любые погрешности в установке профлиста к обрешетке негативно скажутся на дальнейшей эксплуатации и долговечности.

Какими крепежами монтируется профнастил к обрешетке?

Метизы — специальные крепежные элементы, предназначенные для установки профнастила. В настоящее время промышленные предприятия производят весьма широкий выбор крепежей. Между собой они могут различаться прочностью и способом установки.

Ассортимент продукции состоит из заклепок, шурупов, саморезов, дюбелей и кровельных гвоздей. Все они изготавливаются из различных материалов, отличаются конструкцией и сферой применения. Неправильное соотношение крепления и материала, который им крепится приведет к поломке или неустойчивости возводимой конструкции.

Металлические прогоны и профнастил соединяются между собой заклепками и саморезами для профнастила. Отличия между ними существенные. Преимущества самореза перед заклепкой в его форме. Острый кончик как сверло проделывает в поверхности дырку, поэтому при монтаже не нужно предварительно просверливать отверстие. Он не требует применения каких-либо дополнительных инструментов и опыта в работе. С установкой справится даже неопытный строитель. Также при правильном обращении, его срок службы может быть довольно длительным.

Если понадобится демонтировать конструкцию, саморез вполне будет пригоден для повторного использования. Цветовое разнообразие шляпок саморезов, позволяет подобрать крепления в соответствии с цветом профлистов и тем самым замаскировать места соединения друг с другом.

Установка заклепки требует наличие отверстия и наличия дополнительного инструмента, такого как дрель. При неудобном положении кровельного материала, установка может вызвать неудобства. Для этого лист профнастила изгибают до необходимого угла, что может привести к его деформации и повреждению. Повторное использование заклепки невозможно, т.к. если ее рассоединить она распадается и теряет свои рабочие способности.

Учитывая особенности метиза в виде заклепки, способ клепания в монтаже имеет узкую направленность. В основном его выбирают тогда, когда иные методы не доступны, например, в соединении профлиста к металлическим полым прогонам в виде труб и уголков, где крепление можно произвести с одной стороны. Несмотря на то, что заклепки пользуются меньшей популярностью, монтаж с их помощью происходит быстро, а конструкции получаются прочными и водонепроницаемыми.

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки) и расстояние между саморезами.

На основании данных СНиП рекомендованы такие правила для его расчета:

  • при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
  • при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
  • при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;

Расчет расстояния между обрешеткой под профлист

Прочность профлиста и его устойчивость к механическим повреждениям обеспечивается за счет дополнительных вертикальных ребер жесткости. Несущая способность материала возрастает с увеличением высоты волны изделия. Обрешетка под профлист монтируется в зависимости от вида и массы кровельного материала. Также необходимо учитывать площадь ската и угол его наклона. Промежуток обрешетки определяется строительными нормами.

Какой дом Вам нравится больше? Дом из бруса 14.96%

Кирпичный дом 8.96%

Бревенчатый дом 6.05%

Дом из газобетонных блоков 17.82%

Каркасный дом 35.6%

Дом из пеноблоков 16.6% Проголосовало: 2132

Выполнение расчетов проводится в зависимости от уклона:

  • На крыше с уклоном менее 15 градусов под профнастил рекомендуется наколачивать сплошную конструкцию. Кровельные материалы несущего типа могут укладываться на решетку в шагом до 40 см.
  • При наклоне ската от 15 до 30 градусов расстояние между обрешеткой под профнастил может составлять от 30 до 65 см. Такие параметры используются при монтаже обрешетки на большинстве крыш, так как являются наиболее подходящими для профнастила.
  • Крыша, имеющая наклон в 30 градусов, может иметь обрешетку с шагом до 1 метра.

Профнастил несущего типа имеет высоту волны более 8 см, поэтому характеризуется повышенной жесткостью. Следовательно, укладку можно выполнять на обрешетку, у которой расстояние обрешетки для профнастила составляет 3-4 метра, а наклон крыши превышает 8 градусов.

Прочее. Архитектура и строительство

Солидарен с Огуцом

На кровле- в верхнюю.

А дождь сильно стучит? Я вот думаю, ставить — нет.

Сообщение от vx: только в нижнюю спец саморезами!

Уважаемый VX! Что только в нижнюю? Что за спец саморезы? Можно поподробнее и аргументировать, если Вас не затруднит? Я все время крепил в верхнюю и тут услышал такое мнение (мир перевернулся с ног на голову

Тема действительно интересна и дискуссионна. Вообще есть 2 мнения и оба правы.

В те далекие времена, когда добрых крепежных изделий небыло, крепили как уж получалось. Если это делали саморезми, то, делали, разумеется в верхнюю волну. Под волну подводили дополнительный Z образный элемент, который не давал коробиться профлисту и придавал конструкции жесткость — если по такой кровле ходили, то места стыков не деформировались. Это решение прослеживалось в ряде проектов. Но этот самый дополнительный элемент строителям съедал всю плеш: его нужно было ставить заранее, да так точно, чтоб потом накрыть волной и не промазать, а промажешь, так нужно снимать профлист, переставлять Z элемент. В общем не технологично. А если убрать Z элемент, то не грамотно. Да и металлоемкость он увеличивал. В некоторых случах его стали заменять на деревянный брусок. Тоже не здорово. Тут уже пожарные пристраивались с ложкой. Реальным выходом из ситуации было бы крепить в нижнюю волну саморезом с резиновой прокладкой, но таких саморезов в ГОСТе небыло. Тогда выпустили ОСТ и стали их производить, однако, в Белорусии и стали появлять проектные решения с креплением в нижнюю волну. Но эти саморезы были в дифиците и широкого хождения это не получило — строить нужно было из реальных материалов. Сейчас дифицита нет, но проектные школы потеряли часть знаний .

Ладно, что про это можно где ни будь прочесть?

Соединения листов профилированного настила между собой вдоль гофров осуществляют с помощью комбинированных заклепок типа ЗК, выпускаемых по ОСТ 34-13-017-78 и позволяющих производить работы с одной стороны листов. К несущим элементам ограждения, покрытия или фахверка листы крепят самонарезающими винтами М6 длиной 25. 60 мм по ОСТ 34-13-016-88. Крепление можно также производить путем пристрелки дюбелями или с помощью электрозаклёпок. В последнем случае неизбежно нарушение защитного слоя профилированного листа. Для его восстановления на лист, как правило, наносят слой масляной краски.

«Металлические конструкции» под редакцией В.В. Горева

Автор явно не отвечает на поставленый вопрос, но косвенно сделать выводы можно.

В настоящий момент, когда говорится о специальных саморезах для крепления профлиста имеются в виду самонарезающие винты с шестигранной головкой с шайбой и резиновой прокладкой EPDM, наконечник-сверло, оцинкованные. Признак EPDM для резиновой прокладки указывает на специальный сорт резины, предназначенный для использования на открытом воздухе в широком диапазоне температур с присадками защищающими от старения при воздействии ультрафиолетовых лучей.

Многие производители строительных конструкций на основе профилированного металлического листа, к примеру – сэндвич панели с минераловатным или пенополистирольным утеплителем выпускают свои узловые решения. Скажем «Венталл», «Изолл», ООО «Нордпрофиль», можно, если не полениться, посмотреть в какую волну они рекомендуют крепить свои изделия. Я, к примеру, ни разу у них не видел крепление в верхнюю волну.

Однако, в случае, когда стропильная система деревянная, то оцинкованный лист крепится к обрешетке с помощью специального кровельного оцинкованного гвоздя с увеличенной шляпкой с пластиковым колпачком (а не обычным гвоздем, который даст ржавчину!). Гвоздь забивается только в гребень волны.

Вот картинка с рекомендациями по креплению металлочерепицы от Weckman. Разбирая вчера старые справочные материалы нашел «Инструкцию по монтажу металлочерепицы» от Rannila и, надо отметить, с прискорбием убедился, что Rannila рекомендует крепить в нижнюю полуволну, а в месте продольного перехлеста листов- в верхнюю. 1127900050.jpg

Сообщение от Хмурый: >виталич

А дождь сильно стучит? Я вот думаю, ставить — нет.

Ты знаешь — нет не сильно. Правда я сперва покрыл кровлю рубероидом — типа зиму простоит, а потом малость разбогател и купил профнастил, да и захреначил прям поверх рубероида — сдирать его лень было. Ничего — стоит.

Крепление профнастила к прогонам и обрешетке

Обрешеткой называют специальный каркас, непосредственно к которому выполняется крепление профлиста на кровле. Чаще всего обрешетка делается из дерева. Это может быть брус размерами 40х40 или 50х50 мм, а также обрезная доска толщиной 32, а шириной 100 мм. Деревянные конструкции, используемые для обрешетки, рекомендуется перед установкой обработать специальными антисептическими составами. Эта обработка предотвращает гниение древесины и существенно продлевает срок службы кровли.

Крепление профлиста саморезами к металлическому профилю

Обрешетку можно изготовить и из металла. Для этого обычно используют различные металлические профили с толщиной металла не более двух миллиметров. Использование металла большей толщины неоправданно увеличивает нагрузку на стропильную систему. Кроме того, крепление профнастила к металлическим прогонам и обрешетке саморезами также накладывает определенные ограничения на толщину металла. Дело в том, что саморезы имеют на конце специальное сверло, которое позволяет ввинчивать их в металл без предварительного просверливания отверстий, только если его толщина не превышает 2 мм. Конечно, крепление профлиста к металлическим балкам большой толщины также возможно – однако это сильно повышает трудоемкость процесса.

Деревянный брус или металлические прогоны крепятся перпендикулярно стропилам с шагом от 300 до 1000 мм. Величина шага зависит от марки профнастила и его несущей способности. Для профлиста с высотой волны меньше 20мм рекомендуется выполнять сплошную обрешетку.

Крепление профнастила к металлическим Т-образным прогонам
