Как рассчитать количество свай для фундамента

Технология установки свайного фундамента

Установка свайного фундамента происходит в три этапа:1. Подготовительный: составление проекта, испытание свай, расчет необходимого количества материала.На этом этапе определяется тип фундамента, тип свай, их количество, технические параметры и характер расположения.

2. Погружение свай. В зависимости от объемов и сложности работы может проводиться ручным способом или с применением техники. Различают следующие основные способы погружения свай:

• ударный;
• вибрационный:
• виброударный;
• завинчивание (для винтовых свай);
• бурение (под буронабивные сваи).

Расположение свай может быть одиночным, ленточным, кустовым, сплошным, в виде поля (полосами или в шахматном порядке).
После погружения, как правило, следует обрубка/срезка оголовков.
3. Сооружение ростверка.
Проект может предусматривать следующие ростверки: монолитный, сборный, сборно-монолитный. Они также различаются по степени заглубления: низкий (утопленный в грунт), повышенный (на уровне поверхности грунта), высокий (над уровнем грунта).

https://youtube.com/watch?v=unRLqhczBNQ

Осадка свайного фундамента

Факторы, которые влияют на осадку фундамента, – это конструкция самой постройки и состав самой почвы. Хотя свайные основания отличаются повышенной стабильностью в любых грунтах, при повышенном содержании глины в них они становятся более пластичными и подвижными. Поэтому в этом случае необходимо тщательно рассчитывать длину свай.

На осадку фундамента влияет масса и размеры несущих стен и внутренних перегородок, наличие арок и т. д. Поэтому она может быть неравномерной с различных сторон строения, но тщательный подбор винтовых свай в соответствии с необходимой в каждом случае несущей способностью позволит избежать проседания конструкции.

При определении осадки считается, что нагрузка равномерно распределена по всему периметру основания, который считают монолитным блоком. Верхняя граница такого условного монолита проходит по оголовкам свайных изделий, нижняя – сквозь их наконечники, а боковые – по крайним рядам винтовых свай. Составленный таким образом разрез фундамента позволяет начертить график уплотняющих напряжений, которые способны выдержать слои грунта.

Допустимые осадки свайно-винтового фундамента приводятся в СНиП 2.02.1-83   и они определяются типом постройки:

• для панельных и блочных бескаркасных домов осадка максимальная осадка не должна превышать 10 см;
• для сооружений со стальным каркасом допускается максимальная осадка 12 см;
• для зданий из железобетона значение предельно допустимой осадки равно 8 см и т.д.

Расчет осадки методом послойного суммирования

Чаще всего осадку фундамента рассчитывают методом послойного суммирования. Он предполагает определение осадки отдельных слоев грунта, на которые давит фундамент.

Более подробный алгоритм расчета по методу послойного суммирования выглядит таким образом (рисунок ):

1. Строят эпюру (график) P_zp, на которую наносят дополнительные напряжения (уплотняющие давления) на фундамент.
2. Строят график природных давлений P_ϫz, предварительно разделив чертеж графика на слои, при этом h_i должно быть меньше 0,4b.
3. Определяют осадку S_i отдельных слоев почвы, складывают эти величины и получают окончательную осадку фундамента по формулам:

S_{i =} h_i*m_vi*P_zi, S = ΣS_i.

Величина m_vi вычисляется в соответствии с данными компрессионных испытаний, а P_zi – по соответствующей эпюре как среднестатистическое дополнительное давление в i-м слое почвы.

Если мы знаем модуль общей деформации каждого слоя почвы E_i, то осадку можно рассчитать по формуле S = Σh_i*β/ E_i*P_zi, где коэффициент β согласно СНиП равен 0,8.

При использовании этого метода предусмотрена линейная зависимость между деформациями и напряжениями. Слои рассматривают непосредственно под центром фундамента, исходя из графика максимальных уплотняющих давлений

При построении зависимости Pzp не учитывается слоистость напластований, боковые расширения почвы, а напряжения принимаются во внимание только по вертикали. Выбираем уровень глубины, ниже которого деформации грунта по нашему предположению отсутствуют, исходя из соотношения Pzp меньше или равно 0,2Pϫz (при Ei больше 5 МПа)

При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz.

Пример расчета свайного поля

Чтобы правильно рассчитать количество необходимых свай для строительства двухэтажного дома размером 6х12 из бруса размером 200х200, необходимо провести следующие расчеты:

1. Если для строительства необходимо 51,9 м3 бруса, масса одного кубометра которого составляет 800 кг, получаем общий вес бруса: 51,9*800 = 41520 кг.
2. Нагрузка, которая приходится от одного этажа строения на фундамент (при расчетной полезной нагрузке, зависящей от количества проживающих в доме людей, составляет по нормативам 150 кг/м2), составляет: 6*12*150 = 10800 кг. В случае двухэтажного дома эту нагрузку увеличивают вдвое и получают 21600 кг.
3. Примерная снеговая нагрузка (при значении норматива 180 кг/м2) составит 6*12*180 = 12960 кг.
4. Складываем все массы: 41520 + 21600 + 12960 = 83 680 кг.
5. Если предельная допустимая нагрузка на сваю составляет 2500 кг, делим 83680 кг на 2500 кг и получаем необходимое количество свай – 34 штуки.

Расчет нагрузки и осадки свайно-винтового фундамента не требует специализированных инженерных знаний и доступен любому владельцу дома, который хочет сэкономить на услугах специализированных проектировочных фирм.

Установка свайного поля

После выполнения всех работ по проектированию и последующему закреплению точек свайного поля на участке, вы можете переходить к монтажу.

На практике сваи располагают в форме нескольких фигур:

1. Свайный куст – малое число свай, расположенных рядом. Ростверк в таком случае может иметь соотношение сторон 1:5. Оптимальный вариант для высоких конструкций, колонн.
2. Свайная полоса – опоры располагаются в ряд. Подходят для вытянутых стен.
3. Свайное поле – большое число свай, равномерно распределенных на площадке. Для зданий жилого и промышленного комплекса.

Перед работой необходимо доставить на объект всю необходимую технику. Обязательно иметь в распоряжении достаточное количество свай необходимых характеристик. Перед закладкой опор выполняется вертикальная планировка пятна застройки.

Если выбранные вами сваи винтовые, то их можно «вкрутить» собственными силами с помощью специальных приспособлений для такой работы.

Закрутка сваи вручную

Для погружения железобетонных свай применяют копровую машину. В данном случае работа включает в себя следующие этапы:

1. Машина устанавливается в месте битья свая, к ней подтаскивается свая.
2. После строповки сваи, ее выводят в вертикальное положение. Соблюдение вертикальности обеспечивает прочность конструкции и снижает риск разрушения сваи и работе копра.
3. После стыковки со сваебойным молотом, начинается забивка сваи в грунт до необходимой глубины. В проекте закладывается ориентировочный отказ сваи – глубина, при которой она перестает входит в землю.
4. После забивки всех опор проводят их выравнивание до установленной высоты. Чаще всего это выполняют рабочие с помощью отбойных молотков.

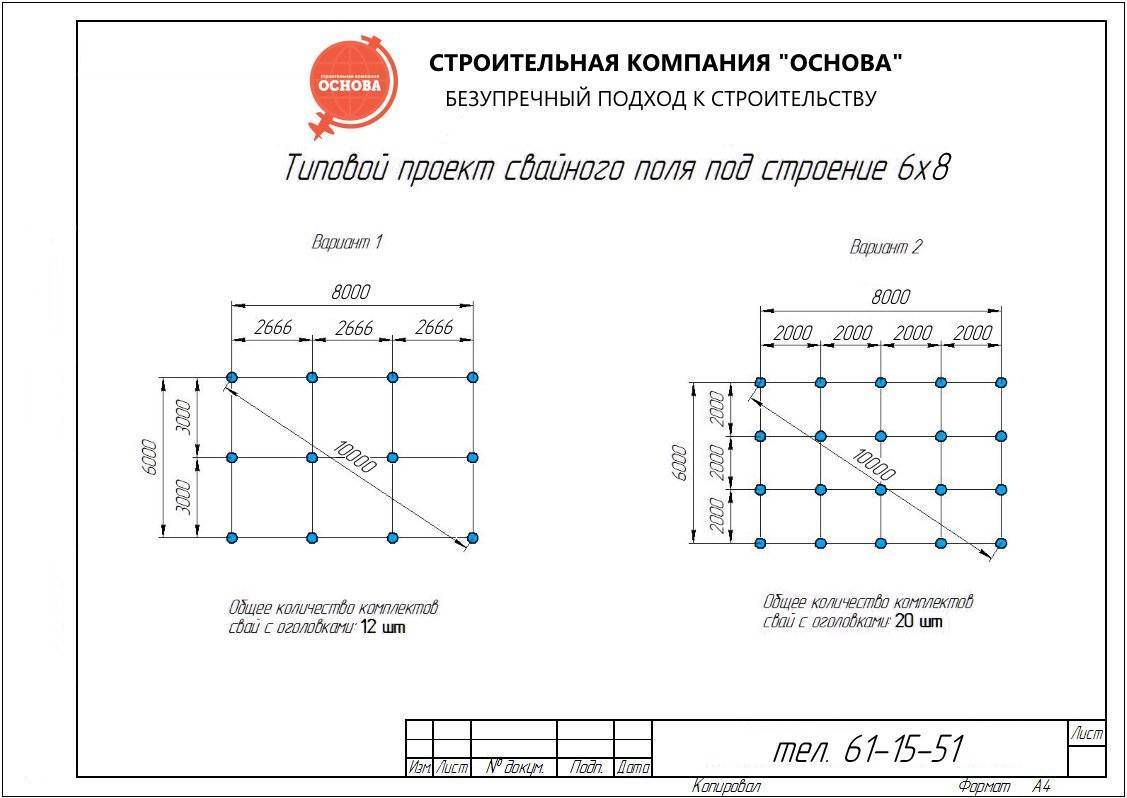

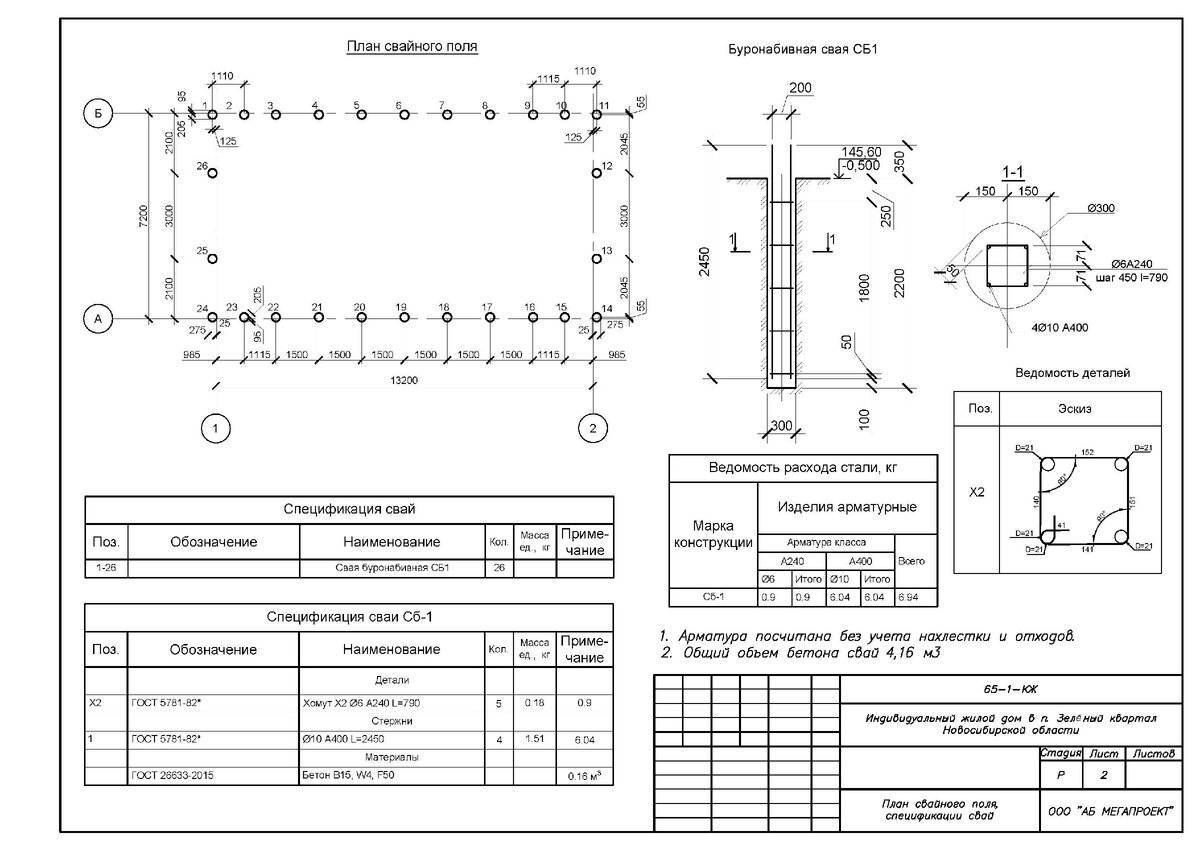

При закладке на каждое свайное поле должен быть разработан чертеж. Этот документ служит своеобразной инструкцией по проведению всего комплекса работ. Следование указанным расчетам гарантирует выход на проектируемые показатели всего строения

Поэтому особенно важно правильно осуществить установку свайного поля

Допустимая нагрузка на винтовую сваю зависит от следующих факторов:

1. диаметр трубы и лопастей;
2. прочность грунта основания;
3. длина сваи.

При выполнении простейших расчетов для частного дома потребуется знать только прочностные характеристики основания и площадь лепестковой подошвы (лопасти).

• N — несущая способность винтовой сваи (сколько она способна выдержать),
• F — значение несущей способности (неоптимизированное),
• γк — коэффициент надежности по нагрузке, принимаемый в зависимости от количества опор для здания и способа выполнения геологических изысканий.

Коэффициент γk назначается равным следующим значениям:

1,2 при проведении точных геологических испытаний грунта основания, путем выполнения зондирования и лабораторных исследований. Выполнить это самостоятельно невозможно. Способ не подходит для частного домостроения из-за высокой стоимости, которая сильно увеличит бюджет строительства.

• 1,25 при проведении испытаний с помощью сваиэталона. Хотя этот способ проще, чем предыдущий, определить, сколько сможет выдержать грунт, способен только человек, имеющий знания в области геологии.
• При самостоятельных исследованиях почвы и использовании табличных показателей прочности коэффициент принимается в зависимости от количества опор. Если несущая способность определяется для винтовой сваи с низким ростверком, то значение составит 1,41,75 при количестве опорных элементов в пределах 520 штук.

Чтобы найти F, потребуется выполнить вычисления по следующей формуле: F = S*Rо .

S — площадь лопасти, которая вычисляется по формуле для круга (S = πR² = (πD²)/4). Исходные данные приводятся производителем винтовой сваи.

После того, как определено, сколько составляет площадь лепестковой подошвы винтовой сваи, нужно выяснить прочностные характеристики грунта основания (в формуле буква Rо). Для этого потребуется выполнить как минимум простейшие геологические изыскания с помощью ручного бурения или отрывки шурфов. Грунт можно изучить визуально и на ощупь, рекомендуется выполнять определение с применением ГОСТ «Грунты. Классификация».

ГОСТ «Грунты. Классификация».

Зная сколько способен выдержать грунт на один квадратный сантиметр и площадь опорной части винтовой сваи можно найти предварительное значение несущей способности F (без учета коэффициента по надежности). Значение подставляют в первую формулу и находят окончательную максимально допустимую нагрузку на один элемент фундамента. Более подробно определить, сколько сможет выдержать свая можно по формуле 7.15 пункта 7.2.10 СП «Проектирование и устройство свайных фундаментов». Здесь учитываются все моменты, которые способны повлиять на несущую способность, а именно:

1. условия работы;
2. характеристики грунта;
3. глубина залегания лопасти (прибавляется боковое трение);
4. диаметр лопасти;
5. характер работы сваи (на выдергивание или на сжатие).

Выполнить расчет достаточно сложно, потребуется найти множество коэффициентов и характеристик грунта (здесь учитывается не только несущая способность, но и угол внутреннего трения, удельное сцепление, удельный вес и др.). Для упрощения работы можно воспользоваться таблицами, которые приводятся для наиболее распространенных диаметров свай (чаще всего для частного домостроения используют 89 мм, 108 мм, 133 мм).

Для свай диаметром 89 и 108 мм можно привести следующую таблицу:

Расчет свай на фундамент

Несущая способность элементов диаметром 89 достаточна для того, чтобы использовать их в качестве фундаментов под одноэтажные дома из легких материалов (каркасные, бревенчатые, брусовые). При возведении двухэтажных строений лучше вместо 89 диаметра выбрать 108 или больший. Если опирать на такие свайные фундаменты кирпичные и бетонные здания, при расчете получится очень большой диаметр элементов и частое их расположение (зависит от характеристик грунта), да и не в каждой компании найдется специалист способный рассчитать массивное здание на винтовых сваях. Выгоднее использовать другие типы фундаментов.

Пример упрощенного расчета

Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:

1. грунты на участке — глина;
2. диаметр используемых свай — 133 мм, диаметр лопасти — 350 мм;
3. масса дома, полученная в результате сбора нагрузок от стен, перегородок, перекрытий, полезного и снегового нагружения — 59 тонн.
4. периметр наружных стен — 24 м, внутренних несущих стен нет.

Преимущества и недостатки свайно-ростверкового фундамента

Выбор в пользу фундамента на сваях определяется геологическими условиями местности и особенностями возводимого здания. При сопоставлении плюсов и минусов, характеризующих данный вид основания, перевес в пользу первых очевиден. К достоинствам свайно-ростверкового фундамента относятся:

Возможность применения не только на стабильных грунтах, но и на вспученных и слабых, а также при резких перепадах рельефа, высоких грунтовых водах, вечной мерзлоте.

Высокая экономичность расходных материалов и меньшие финансовые затраты по сравнению с другими типами оснований.

Отличные технические характеристики: прочность, надежность, а также устойчивость к химическим, физическим и биологическим воздействиям.

Независимость монтажа от погодных условий, в частности от низкой температуры воздуха.

Подготовительный этап не требует выравнивания грунта, рытья котлована.

Так как сваи могут держать строение практически на любых грунтах, их нередко используют в регионах с обильными паводками. Вода не доходит до постройки и не разрушает ее. В этом случае материал основания и стен сохраняет свои качества, а период эксплуатации дома может доходить до нескольких десятков и сотен лет.

Отрицательные моменты ограничивают применение фундамента с оголовком. Во-первых, такой тип основания не подходит для каменистых почв. Во-вторых, усложняется строительство и обустройство цокольных и подвальных помещений. В-третьих, для расчетов и самого процесса монтажа ростверка необходимо обладать профессиональными навыками. Кроме того, заниматься устройством свайного фундамента с ростверком вручную не всегда возможно. Нередко эта работа требует специальной строительной техники.

Расчет буронабивной сваи

Несущая способность фундамента — это нагрузка, которую он сможет выдержать без разрушений, деформаций или других неприятных процессов. При конструировании буронабивного основания потребуется выяснить следующую информацию:

• сечение элемента;
• длина;
• расстояние между отдельными сваями.

Расчет свай по несущей способности часто выполняется с заранее известным сечением фундамента. Эта характеристика зависит от имеющейся в наличии техники. В качестве исходных данных необходимо подготовить:

• состав грунтов на участке;
• сбор нагрузок на опору дома.

Сбор исходных данных для расчета

Перед тем, как рассчитать буронабивной свайно-ростверковый фундамент, потребуется изучить свойства почвы на участке строительства. Выполнить это можно двумя методами: отрывка шурфов (глубоких ям) или бурение ручным инструментом. Изучение почвы проводят чуть глубже предполагаемой подошвы (примерно на 50 см). При выполнении работ необходимо анализировать каждый плат грунта, определять его тип.

Чтобы получить представление о том, какие бывают грунты, как правильно их различать, рекомендуется прочитать ГОСТ «Грунты. Классификация». Особого внимания заслуживает приложение А, в котором даны основные определения.

Следующий этап расчета буронабивной сваи и ростверка — сбор нагрузок. Его проще выполнять в тоннах. Для его выполнения потребуется знать объемы строительных конструкций и плотности материалов, из которых они изготовлены. Чтобы подсчитать массу здания нужно вспомнить простую формулу из школьной физики: «Массу мы легко найдем, умножив плотность на объем». В сбор нагрузок на фундаменты включают:

• собственную массу опорной части (назначают ориентировочно);
• массу перекрытий, стен, перегородок (проемы из общего объема лучше не вычитать);
• полезную нагрузку на перекрытия (для жилых зданий эта нагрузка назначается 150 кг/м 2 пола, берется на каждом этаже);
• массу кровли;
• снеговую нагрузку (зависит от климатического района строительства, расчет выполняется по СП «Нагрузки и воздействия»).

Найденную массу каждого элемента нужно умножить на коэффициент надежности по нагрузке. Величина этого коэффициента зависит от материала, из которого изготовлена конструкция. Для снеговой и полезной нагрузок коэффициенты постоянны и составляют 1,4 и 1,2 соответственно.

Тип строительной конструкции	Коэффициент надежности по СП «Нагрузки и воздействия»
металлические	1,05
деревянные	1,1
железобетонные и армокаменные (например, кирпичные), изготовленные на заводе	1,2
железобетонные монолитные	1,3

Более подробную информацию о сборе нагрузок на фундаменты можно найти в статье «Сбор нагрузок на фундамент — пример».

Справочная информация

Чтобы правильно рассчитать буронабивной свайный фундамент потребуется знать прочностные характеристики грунта. Информацию об этом можно найти в ВСН 5-71. Для удобства далее представлены адаптированные таблицы из этого документа отдельно по каждому типу почв.

Таблица 1. Несущая способность глинистых грунтов в зависимости от консистенции и пористости на опорном участке сваи, т/м 2 .

Таблица 2. Несущая способность глинистых грунтов по длине буронабивной сваи, т/м 2 .

Таблица 3. Несущая способность песчаных грунтов, т/м 2 .

Таблица 4. Несущая способность крупнообломочных грунтов, т/м 2 .

Чтобы выполнить расчет сечения и расстояния между сваями необходимо выбрать одно или два (для глин) значения из приведенных в таблице в зависимости от результатов отрывки шурфов или бурения.

Порядок расчета

После внимательного изучения всех предыдущих пунктов для расчета свайно-ростверкового фундамента должна иметься следующая информация:

• масса дома в тоннах и нагрузка на каждый погонный метр ростверка;
• несущая способность грунта в тоннах на м 2 .

Чтобы найти нагрузку на погонный метр фундамента, нужно массу дома поделить на суммарную длину ростверка.

Несущая способность одной сваи находится по формуле:

P = (0,7*R*S) + (u*0,8*fin*li), где

P — несущая способность каждой сваи фундамента;

R — прочность грунта, найденная по табл. 1, 3 или 4;

S — площадь сечения сваи на конце (формула для нахождения приведена далее);

Как найти нагрузку на основание

Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов:

• Стены дома.
• Перекрытия.
• Стропильная система и кровля.
• Наружная обшивка, утеплитель.
• Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
• Вес людей и животных.
• Снеговая и ветровая нагрузка.

Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.

Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем.

Конструктивные особенности свайного фундамента

Винтовой фундамент состоит из двух конструктивных элементов — свайных опор и их обвязки (ростверка). Опоры передают нагрузку, исходящую от здания, на грунт, минуя поверхностные низкоплотные пласты земли и перенося вес дома на глубинную, уплотненную почву.

В зависимости от схемы размещения свай, выделяют два типа винтовых фундаментов:

• с последовательным расположением опор — сваи размещаются на равноудаленном расстоянии друг от друга по периметру внешних и внутренних стен дома;
• с расположением в виде свайного поля — опоры равномерно распределены по всей площади здания.

Исходя из схемы расположения свай выбирается способ их обвязки. Для последовательных свай применяются ленточные ростверки, тогда как сваное поле обвязывается сплошным, плитным ростверком.

Ростверк винтового фундамента выполняет три функции:

• равномерно распределяет между опорами вес дома;
• выступает в качестве опорной поверхности для цокольного перекрытия;
• увеличивает устойчивость свай в грунте.

Устойчивость опор достигается за счет того, что сваи соединяются между собой и начинают работать как единая конструкция, что дает повышенное сопротивление к опрокидывающим нагрузкам и защищает опору от крена, который может произойти с одиночной сваей.

В зависимости от материала, ростверк на сваях может быть монолитным (железобетон) из бруса либо швеллера. Для строительстве тяжелых домов предпочтительна железобетонная обвязка винтового фундамента, для легких домов — брусовая.

Типы используемых свай

Используемые в фундаментном строительстве винтовые сваи отличаются типом лопастей и диаметром:

• сваи ∅ 57 мм — применяются для возведения легких заборов и навесов;
• сваи ∅ 57 мм — пригодны для возведения легких вспомогательных помещений (сараев, беседок) и тяжелых заборов;
• сваи ∅ 89 мм — используются для каркасных домов, гаражей и одноэтажных построек из легких материалов;
• сваи ∅ 108 мм — имеют высокую несущую способность по материалу (до 6 тонн), позволяют строить дома высотой 1-2 этажа из бруса, сруба, пенобетона.

В малоэтажном строительстве применяются широколопастные сваи, соотношение диаметра ствола и лопастей в которых превышает 1,5.

Изучение характеристик грунта

Для расчета количества винтовых свай необходимо определить тип грунта Чтобы рассчитать количество винтовых свай, нужно определить тип грунта, на котором планируются строительные работы. Чтобы узнать его прочность, можно бурить его вручную на полметра глубже, чем будет располагаться основание. Расчет свайного фундамента требует знания характеристик и коэффициентов, влияющих на прочность постройки. Необходимо выяснить:

1. Тип почвы: суглинок, супесь, песчаный грунт и т.д.
2. Коэффициент, показывающий соотношение частиц почвы и пустот.
3. Тип консистенции и соответствующий ей прочностной коэффициент. Для глинистых грунтов используют 2 значения, одно из которых характеризует область вдоль протяженности сваи, другой – в районе ее подошвы. Почва может быть твердой, полутвердой либо пластичной (легко или туго разминающейся).

Для определения вида почвы нужно воспользоваться информацией из приложения к госстандарту «Грунты. Классификация». В этом документе приводятся характеристики, на которые надлежит опираться. Также нужны таблицы, в которых приводятся значения прочности грунтов, имеющих те или иные состав и консистенцию. Коэффициент зависит от твердости и состава почвы. При рассмотрении показателя для глинистых грунтов по длине сваи можно заметить: чем больше глубина, тем выше значение. Прочность мелкопесчаных почв, и без того небольшая, понижается при увлажнении.

Подготовка к расчетам

Данные, которые будут использоваться для подсчета несущей способности свай, получают после проведения геологических процедур и расчета планируемого давления на постройку. Сбор этих данных крайне важная работа, так как именно от них зависит правильность результата подсчетов.

Таблица, которая позволяет определить разновидность грунта по характеристикам.

При подсчетах необходимо учитывать большое количество разнообразных характеристик почвы. Информацию по этим данным можно найти в СНиП, где она разделена по климатическим зонам и представлена в разном виде.

Определение несущей способности свай не может базироваться на данных, собранных на соседних участках.

Даже в пределах одной земельной территории геологические показатели могут довольно сильно варьироваться. Несколько скважин по периметру участка, позволят собрать детальную информацию о качестве грунта. Ошибка в сборе данных может привести к довольно неприятным последствиям.

Расчёт количества свай

Перед тем, как приступать к монтажу свай, необходимо выполнить ряд предварительных работ. Первым этапом является расчет свайного поля.

Эта процедура представляет собой детальный и математически обоснованный анализ распределения опор на строительной площадке. Он производится в несколько этапов:

1. Проектировщик определяет общую нагрузку, которую создаст возводимое строение на основание.
2. Рассчитывается несущая способность 1 сваи, закладываемой в фундамент.
3. Общая нагрузка разделяется на характеристику одной опоры и таким образом определяется количество необходимых на конкретный объект свай.

При определении совокупной нагрузки, возникающей после возведения здания или сооружения, учитывают характеристики всех строительных материалов, будущее использование сооружения и общую площадь здания, а также отдельных конструктивных элементов.

В разработанных проектными институтами и утвержденных ГОСТах содержатся расчетные показатели нагрузки при эксплуатации каждого типа зданий. Они определены с учетом практического опыта. Для жилых зданий – примерно 150 кг/м2; при промышленном строительстве – 200 кг/м2.

Удельный вес 1 м2 стены

Каркасные стены толщиной 150 мм с утеплителем	30-50 кг/м2
Стены из бревен и бруса	70-100 кг/м2
Кирпичные стены толщиной 150 мм	200-270 кг/м2
Железобетон толщиной 150 мм	300-350 кг/м2

При возведении нескольких этажей важно учитывать этажность и производить расчеты как для каждого этажа в отдельности, так и для всей конструкции в целом. Удельный вес 1 м2 перекрытий

Удельный вес 1 м2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м3	70-100 кг/м2
Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м3	150-200 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м3	100-150 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м3	200-300 кг/м2
Железобетонное	500 кг/м2

Удельный вес 1 м2 кровли

Кровля из листовой стали	20-30 кг/м2
Рубероидное покрытие	30-50 кг/м2
Кровля из шифера	40-50 кг/м2
Кровля из гончарной черепицы	60-80 кг/м2

При расчетах необходимо учитывать регион, где происходит строительство. Для каждого района характерны уникальные средние показатели снежного покрова. При разработке проекта свайного поля обязательно высчитывают нагрузки от давления снежного покрова, исходя из среднестатистических наблюдений для конкретной местности.

Средний вес снежного покрова приведен в таблице:

Для юга России	50 кг/м2
Для средней полосы России	100 кг/м2
Для сервера России	190 кг/м2

Для получения указанных данных необходимо площадь крыши здания умножить на массу снежного покрова. К итоговому результату прибавляют 20% — это дополнительный параметр, называемый коэффициентом надежности.

Проектирование свайного поля требует особого внимания к расчетам. Необходимо достигнуть оптимального сочетания количества опор, их прочности и заглубления

Для этих работ важно иметь точные данные геологических и геодезических предпроектных испытаний

В качестве примера таблица ниже содержит показатели несущей способности грунтов и винтовых свай:

Тип грунта	Расчетное сопротивление грунта *, кг/см2	Несущая способность винтовой сваи, кг
ВСГ-1 73/250	ВСГ-1 89/300
плотный	ср. плотн	плотн	ср. плотн	плотн	ср. плотн
Крупный гравелистый песок	13.0	12.0	6378	5888	9185	8478
Песок средней крупности	12.0	11.0	5888	5397	8478	7772
Мелкий маловлажный песок	5.0	4.0	2453	1963	3533	2826
Мелкий песок, насыщенный влагой	3.0	2.0	1472	981	2120	1413
Супеси сухие	5.0	4.0	2453	1963	3533	2826
Супеси, насыщенные влагой	3.0	2.0	1472	981	2120	1413
Суглинки сухие	4.0	3.0	1963	1472	2826	2120
Суглинки, насыщенные влагой	3.0	1.0	1472	491	2120	707
Глины сухие	6.0	2.5	2944	1227	4239	1766
Глины, насыщенные влагой	4.0	1.0	1963	491	2826	707

И в конце, после получения всех расчетных данных, переходят к определению числа опор для конкретного проекта. Для этого общую массу делят на несущую способность одной сваи (как упоминалось выше).

Расчёт ростверка

Назначение ростверка равномерное распределение нагрузок на свайную конструкцию. Расчёты параметров ростверка учитывают силы продавливания основания в целом, по каждому углу и воздействия на изгиб.

Довольно сложные подсчёты застройщикам могут заменить стандартные решения, применение которых возможно только небольших индивидуальных строений:

• Материал исполнения ростверка: металлический швеллер, двутавр, монолитный бетон с армированием, брус или бревно сечением не менее материала стен.
• Голова сваи должна входить в ростверк не меньше, чем на 10 см для монолитного исполнения
• По ширине ростверк не может быть меньше толщины стены.
• Высота должна быть не меньше 30 см для бетона.
• Ростверк должен располагаться как минимум на 20 см над уровнем почвы.
• Соединение опор с ростверком может быть жёстким либо свободным.

Расчет фундамента на изгиб

Многие строители не раз сталкивались с проблемой изгиба несущей конструкции через неверно подобранные материалы или ошибки в расчетах. Соответственно, смета уже никуда не годится, ее нужно оперативно переделывать и проводить новые расчеты. Поэтому в строительных нормах четко указано, что расчет на изгиб проводится только в сечении по грани колонны и по внешнему контуру ростверка.

Есть несколько методик расчетов на изгиб, но подбираются они в каждом конкретном случае индивидуально, исходя от внешних условий. Самый быстрый вариант – это суммирование всех моментов от реакций запроектированных свай, дополнительно учитываются локальные нагрузки.

Схема армированной сваи.

Но такая методика используется, если используются железобетонные сваи. А вот когда используется стальная свайная конструкция, тогда лучше брать методику расчета по сечению колонн. Также таким методом рассчитывается и необходимое количество, и допустимый максимальный диаметр арматуры.

Объем бетона

Определение количества кубометров раствора для заливки фундамента — важная составляющая технологического процесса строительства. Расчет ростверка фундамента дома «на глазок» приведет к нежелательным результатам и дальнейшим негативным последствиям.

Если бетона будет недостаточно, залитый в несколько приемов фундамент потеряет однородность. Физические и химические свойства различных замесов отличаются. Неизрасходованные излишки смеси также нежелательны, так как весь объем оплачен.

Расчет бетона для ростверка с помощью нашего калькулятора прост и удобен, программа выдаст готовый необходимый объем бетона.

Количественное соотношение

Расстояние между ними зависит от типа постройки:

• деревянные дома – между сваями расстояние составляет 3 м;
• из газобетона, пеноблока – не больше 2 м;
• для легких оградительных конструкций – 3-3,5 м;
• если имеет место ветровая нагрузка, то расстояние будет составлять 2,5 м.

Процесс расчета необходимого количества свай ведется по следующему плану:

Каковы размеры фундамента под дом из газобетона, можно узнать из статьи.

1. Составит план будущего основания и первого этажа дома.
2. Вначале сваи стоит расположить по всем углам дома.
3. Затем расположение свай должно вестись в тех участках, где имеются стыки наружных и внутренних стен.
4. Между сваями, которые уже были расположены, стоит обозначить положение свай под внутренними и внешними стенами.
5. Оставшееся внутренне пространство стоит заполнить сваями таким образом, чтобы между близко сосредоточенными элементами был промежуток 2 или 3 м.
6. На том участке, где вы будет устанавливать печь или камин, нужно расположить не меньше 2 свай, здесь все зависит от размеров отопительного оборудования.
7. Когда в доме будет предусмотрена терраса, крыльцо, то нужно отметить участки монтажа свай по аналогичном принципу.
8. После того, как вы установи все элементы, осталось просто подсчитать их количество.

Какова несущая способность винтовых свай, можно узнать из данной статьи.

На видео – расчет количества свай для свайного фундамента:
