Буросекущие сваи это

Устройство буросекущей сваи призвано обеспечить высокую прочность создаваемой конструкции. В стандартном виде диаметр буросекущей сваи составляет от 620 до 1000 мм. Такие параметры позволяют закрыть потребность в опорах.

Область применения буросекущих свай распространяется на несколько важных с конструктивной точки зрения областей:

1. Возведение подземной стены до рытья котлована.
2. Возведение фундаментов зданий и сооружений в заселенных участках города.
3. Создание ограждения котлована.
4. Строительство подпорных стенок.
5. Завесы, выполняющие противофильтрационные завесы.
6. Создание дополнительных укреплений для старых и ветхих конструкций.

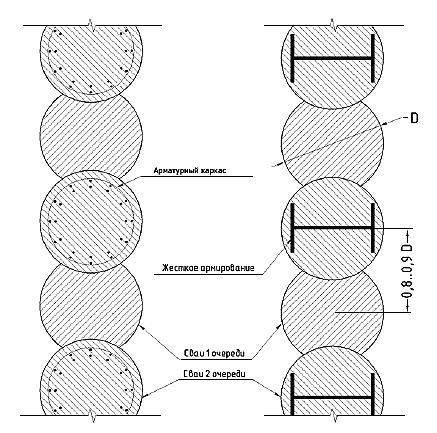

Армирование сваи выполняют уже через сваю. Прочность возводимого сооружения обеспечивается за счет частого размещения опор и дополнительного бетонирования. В результате конструкция получает высокие несущие показатели и способны выдержать внушительные нагрузки.

Технология устройства буронабивных свай с ростверком

Конфигурация ростверка буронабивных опор выбирается исходя их схемы размещения свай в фундаменте:

• Обвязка ленточным ростверком применяется при последовательной схеме расположения, которая используется для обустройства фундаментов под малоэтажные здания (опоры размещаются под контуром стен дома);
• Плитным ростверком обвязываются свайные поля фундаментов многоэтажек, в которых сваи размещены по всему периметру сооружения.

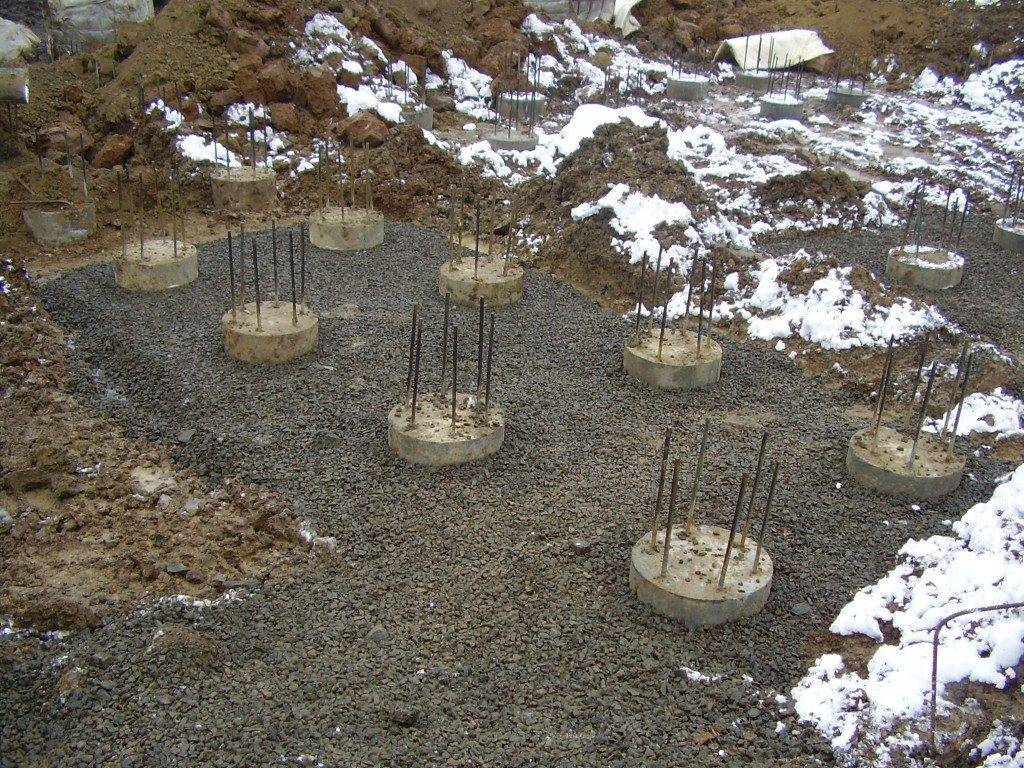

Важно: на этапе формирования буронабивных свай опоры армируются каркасом, длина которого на 30-50 см. превышает длину бетонного тела сваи

Выступы арматуры необходимы для последующего соединения с арматурным каркасом обвязки.

В зависимости от уровня возвышения над грунтом классифицируют 3 вида ростверков:

• Низкие (опущенные в почву ниже уровня ее промерзания либо так, чтобы верхний контур обвязки находился на одном уровне с грунтом);
• Повышенные (уложенные на поверхность грунта);
• Высокие (поднятый над грунтом на высоту 20-30 см) .

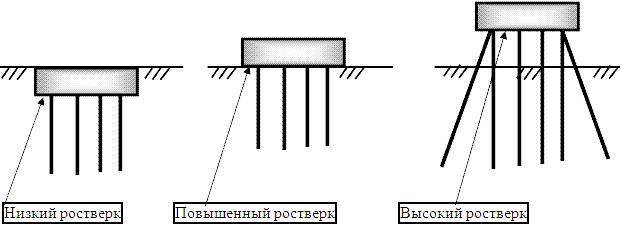

Рис: Виды ростверков буронабивных свай

Последовательность монтажа ростверка буронабивных свай следующая:

• По периметру расположения обвязки обустраивается слой песчано-щебеночной подсыпки толщиной 20-30 см, при необходимости откапыванием понижается уровень грунта;
• Поверх подсыпки формируется опалубка, сбивающаяся из строганных досок. Опалубка фиксируется посредством боковых распорок;
• Внутренние стенки опалубки перекрываются гидроизоляционным материалом (клеенкой, рубероидом);
• Из арматурных стержней собирается армокаркас, который укладывается в опалубку и приваривается к выступам арматуры буронабивных свай;
• Производится заливка ростверка бетоном. Заполнение опалубки выполняется одномоментно, без пауз. После заливки смесь уплотняется вибрированием.

Рис: Процесс обустройства ростверка буронабивных свай

Важно: по завершению монтажа ростверка выдерживается 30 дневная пауза на набор бетоном прочности, по истечению времени фундамент из буронабивных свай становится пригодным к дальнейшему строительству

Обсадные трубы

В ряде случаев бурение скважин под буронабивные сваи сопровождается монтажом обсадных труб, которые защищают стенки скважины от обсыпания нестабильного грунта.

Трубы для буронабивных свай или инвентарные трубы (так их правильно называть) используются в случаях необходимости:

• перекрыть горизонтальное движение плывунов;
• снизить влияние обводненной почвы;
• контролировать параметры сваи.

Инвентарные трубы изготавливают из пластика или металла. Трубы отличаются не только материалом, но и формой, диаметром, толщиной стенок, показателем точности (непрямолинейность).

Стандарт непрямолинейности труб для свай приведен в таблице:

Диаметр, мм.	Допустимое отклонение, мм.
33,5-89	0,3
108-146	0,5
Более 146	0,7

Полимерные инвентарные трубы

Для изготовления применяют разные полимеры. Толщина стенки достигает 40 мм. Полимерным трубам отдают предпочтения из-за высокой герметичности соединений. Если металлические нужно сваривать или использовать специальные соединительные муфты, то пластиковые трубы легко состыковать. При этом соединение будет полностью герметичным, что предупредит выход воды из трубы и снижение качества бетона.

Кроме того, пластик абсолютно не подвержен коррозии, отличается малым весом, относительно невысокой ценой и практически полным отсутствие отходов. Минус – невысокая прочность.

Параметры полимерных инвентарных труб приведены в таблице:

Обсадные трубы для буронабивных свай

Обсадные трубы – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию

Использование предполагается в двух вариантах:

1. Изготовление фундамента с обсадными трубами – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию. Есть технологии, при которых труба после заливки извлекается. Методика используется при возведении зданий в условиях повышенной плотности застройки для минимизации риска повреждения рядом стоящих строений.
2. Без обсадных труб – технология использует применение глиняной болтушки, укрепляющей стенки скважины и не допускающей их осыпания. Чаще всего данный тип подходит для устройства свайного поля для укрепления уже существующей основы.

Для строительства фундамента в проблемных грунтах СНиП 2.02.03-85 регламентирует использование только стальных труб, которые противостоят разнообразным нагрузкам. Срок эксплуатации изделий достигает 50 лет, но имеются недостатки:

1. Подверженность процессам коррозии, что снижает длительность службы труб;
2. Стоимость труб довольно высока.

Классификация

Буронабивной фундамент классифицируется в зависимости от технологии изготовления. На глинистых и других плотных грунтах используется методика НПШ (непрерывный полый шнек). Шнек представляет собой полую трубу, закрытую обратным клапаном, который не позволяет изымаемому грунту попадать в нее. К трубе крепится прочная спираль, поднимающая грунт на поверхность наподобие классического бура. При достижении нужной глубины в полость трубы подается под высоким давлением бетон. Он открывает клапан, постепенно заполняя скважину по мере поднимания шнека наверх. Чтобы сделать буронабивную сваю прочнее, в бетон, мощным вибратором, вводится армирующий каркас. После заливки свая оставляется до тех пор, пока раствор не наберет нужную прочность.

Вторая методика – устройство буронабивных свай с обсадной трубой, эта технология применяется на зыбких грунтах. Труба защищает скважины от обрушения при введении в нее армирующей конструкции или избыточного давления на залитый раствор. Для этого бурится скважина по диаметру трубы, которую помещают в нее при помощи вращения, вдавливания или просто устанавливают там. После этого бур извлекается из грунта, в скважину устанавливается арматура так, чтобы образовался около 60 мм. Затем заливается раствор с одновременным уплотнением, а обсадная труба постепенно извлекается из скважины.

В КАКИХ СЛУЧАЯХ ПРИМЕНЯЕТСЯ ЭТА ТЕХНОЛОГИЯ

• Строительство в плотно застроенных районах.
• Строительно-монтажные работы в старых районах городов, где ударные технологии представляют опасность для существующих сооружений.
• Возведение особо крупных объектов, в которых предполагаются большие нагрузки на фундамент.
• Строительство объектов на грунтах, в которых малосжимаемый слой залегает достаточно глубоко.
• Работы в сложных геологических условиях.
• Устройство фундаментов из железобетонных буронабивных свай используется в тех случаях, когда исключены любые вибрации во избежание деформации расположенных поблизости объектов либо в тех районах, где вибрации и ударные технологии могут привести к сдвигу грунта.

Изготовление свай

Пока не упоминалось еще одно несомненное достоинство буронабивных свай – универсальность технологии.

Она заключается в том, что ее можно одинаково успешно применять как на крупных промышленных объектах – с использованием серьезной буровой и прочей техники, так и при строительстве небольших частных домов, большую часть работ выполняя при этом вручную с минимальным привлечением машин и механизмов.

Один из примеров выполнения работ на небольшом объекте с привлечением ямобура показан на видео:

https://youtube.com/watch?v=EC66CmFX9oo

Расчет буронабивных свай и их несущая способность

При использовании технологии на серьезных крупных объектах все необходимые параметры закладываются при проектировании, обязательно выполняемом в таком случае. Несущая способность свай, изготавливаемых механизированным способом, достигает 200-400 тонн, порой доходя до показателя 600 тонн на одну сваю.

При частном строительстве обычная несущая способность сваи редко превосходит 10 тонн.

Диаметры свай

В соответствии с потребностями объекта меняется и диаметр используемых свай. Например, при частном домостроении применяются буронабивные сваи следующих диаметров и несущей способности:

Диаметр сваи, м	Несущая способность, т	Объем бетона, куб. м
0,40	7,536	0,2512
0,30	4,242	0,1414
0,25	2,946	0,0982
0,20	1,884	0,0628
0,15	1,062	0,0354

Каркасы и бетон для буронабивных свай. В случае применения технологии на крупных объектах используются сваи гораздо больших диаметров и значительно большей длины. Конкретные необходимые параметры берутся из проектно-сметной документации на объект.

При возведении частных домов для изготовления буронабивных свай рекомендуется использовать бетон класса В22,5 (ближайший аналог по марке – М300), в небольших зданиях и сооружениях допускается  В20 и В15 (соответственно, М250 и М200). От качества материала во многом зависит качество получаемой буронабивной сваи.

Обязательным составным элементом любой буронабивной сваи является находящийся в ней сварной пространственный арматурный каркас. По требованиям СНиП он должен представлять собой продольную арматуру, равномерно распределенную по всей окружности сваи. Минимальное количество арматурных стержней – 6, каждый диаметром 18 или более мм. Используется сталь класса АIII.

Данные требования являются обязательными при строительстве крупных объектов. При возведении фундамента для частного дома или бани требования менее строгие. В большинстве случаев используются 4-6 стержней арматуры диаметром 10-12 мм, перевязанных между собой или готовые треугольные металлические каркасы.

Технология Double Rotary

Способ Double Rotary подразумевает применение двух вращательных элементов, один из которых, верхний шнек, полый внутри. Мобильная буровая установка производит пробуривание скважины с одновременным вращением, с помощью нижнего держателя, против часовой стрелки обсадной трубы. Отсюда следует, что ствол обсадной трубы окольцовывает скважину раньше, чем в нее попадает грунтовая вода. Застывание бетонной смеси происходит в лучших условиях и получившийся бетон отличается высоким качеством. Следовательно, буросекущие сваи образуют абсолютно водонепроницаемую стену против подземных вод.

Совет эксперта! С помощью технологии Double Rotary свая погружается на глубину до двадцати двух метров при диаметре в сто два сантиметра. Общий наклон стен скважины практически отсутствует. Также на слабых грунтах при подаче бетона под давлением увеличивается конечная плотность свайного столба.

Плюсы технологии Double Rotary:

• Применение на разных грунтах;
• Большая производительность, заключающаяся в установке двадцати четырех свай за смену;
• Точность расположения секущих свай с проверкой бортовым компьютером;
• Подача бетонной массы под давлением, что гарантирует высококачественное заполнение тоннеля.

голоса

Рейтинг статьи

Отличие буросекущих свай от буронабивных

Буросекущие сваи – вариант буронабивных. Технология изготовления аналогична, условия применения тоже: и те, и другие используются на участках, где нельзя допустить вибрацию грунта.

Буронабивные: используются для устройства фундаментов, располагаются на стандартных расстояниях одна от другой, все армированные (см. подробнее о буронабивных сваях)

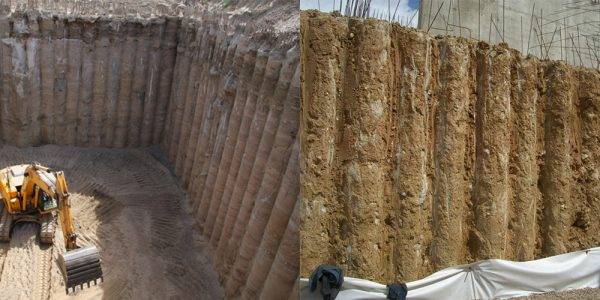

Буросекущие: выполняют функцию ограждающей монолитной стенки, устанавливаются сплошняком, частично перекрывая друг друга. Армирующим каркасом оборудована не каждая свая, через одну.

При необходимости бурение производится с использованием обсадных труб: их функция – не допустить осыпание скважины и деформацию грунта.

Преимущество технологии с применением буронабивных свай

Обсадная труба – надежный способ укрепления грунтовой стенки в формируемых отверстиях. Трубы для буронабивных свай состоят из жестко соединенных секций. Использование данной технологии на практике эффективно не только на проблемных грунтах, но и при застройке зданий в мегаполисах на малой площади. Скорость отработки и себестоимость монтажа зависит от основных факторов:

• общее состояние оборудования для бурения;
• диаметр и глубина скважины;
• тип грунтов.

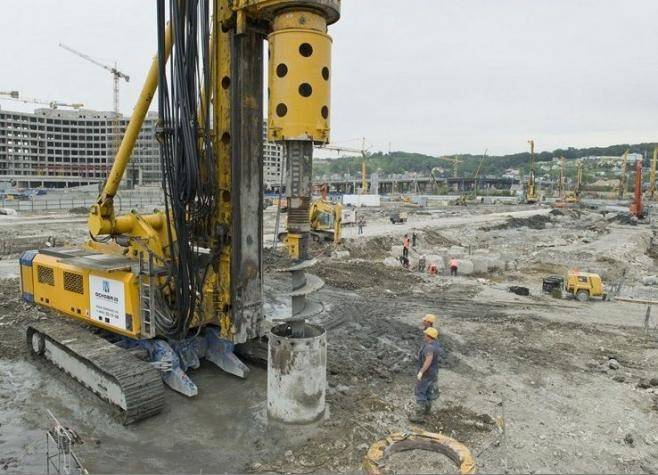

Принцип технологии устройства буронабивных свай с обсадной трубой довольно прост. При формировании глубоких стержней поэтапно формируется буровая шахта со сцеплением труб одна за другую. Важна плотная фиксация обсадных изделий (из любого материала) по мере продвижения вглубь.

1. На подготовленное место устанавливают буровое оборудование, которое делает скважины проектной ширины и глубины.
2. Пластиковые или металлические обсадные трубы для буронабивных свай заглубляют посредством вкручивающего трубы ствола. Требуемый уровень заранее фиксируется в проектной документации.
3. Фрагменты труб сцепляют между собой тем способом, который предусмотрен у изделий из того или иного материала, так называемой «опережающей проходкой».
4. Когда буровой столб полностью сформирован, удаляется грунт, осыпавшийся во время формирования отверстия.
5. В подготовленную шахту вставляют каркас из арматуры под сваи.
6. Подготовленная цементно-песчаная смесь подается порционно – через бетонолитную трубу (набивка свай).
7. Из скважины обсадку извлекают секция за секцией.

В подготовленную скважину заливают небольшими порциями цементно-песчаную смесь

Преимущества безопасной технологии ввода буронабивных свай с обсадной трубой:

• возможность работы возле близко расположенных сооружений, благодаря отсутствию ударных и вибрационных процессов при выемке грунта;
• работа в сложных грунтах (плавуны, водонасыщенные, слабые и осыпающиеся, солончаковые);
• гарантия идеальной вертикали и стопроцентное качество бурения;
• высокая производительность бурового оборудования,
• возможность глубинной работы с перекрытием горизонтов;
• безопасность ведения свайных работ;
• стопроцентная защита скважинных шахт от обрушения и контроль всех этапов процесса;
• защита буровой шахты от грунтовых вод;
• экономия бетона при эффективной заливке (без шеек);
• минимизация количества просчетов при монтаже;
• разбуривание, уширение, извлечение валунов и крупных фракций при работе буром;
• контроль соответствия проектных параметров практической работе;
• максимально возможная несущая функциональность колодца за счет качественной стенки.

Одной из разновидностей обсадных труб являются пластиковые изделия. Полимерные детали выпускаются для разных целей из таких разновидностей материалов:

• ПВД – полиэтилен высокого давления;
• ПНД – полиэтилен низкого давления;
• ПНП – полиэтилен низкой плотности;
• ПВХ – поливинилхлорид.

Толщина стенки обсадных труб варьируется в пределах 40мм. Эти изделия отличаются массой преимуществ:

• достаточной герметичностью соединения;
• отсутствием коррозийных процессов;
• невысокой стоимостью относительно металлических изделий;
• малым весом;
• высокой сопротивляемостью к химической или другой агрессивной среде;
• ускоренный монтаж из-за простого соединения отрезков обсадного цилиндра.

Полимерные обсадные трубы можно применять только для устройства водяных скважин бытового назначения

Единственный минус – обсадные трубы из пластика не отличаются большой прочностью, из-за чего легко разрушить их целостность резким ударом острым инструментом и в качестве обсадки с БНС они не подходят. Эти изделия предпочитают использовать из-за невысокой стоимости и практичности для бурения бытовых скважин под водоснабжение частных домовладений.

Типы БНС

Буронабивные сваи по характеру работы в грунте подразделяют на

• сваи-стойки
• висячие сваи

Для сооружения буронабивных свай (БНС) применяют: бетон по ГОСТ 26633-91 с осадкой конуса для различных способов укладки:

• 10…16 см – для метода вертикально перемещаемой трубы (ВПТ);
• 14…24 см – при укладке под напором;
• 3…7 см – при сбрасывании через бункер с направляющей трубой;
• арматурная сталь классов А-I, А-II, А-III по ГОСТ 5781-82 в соответствии с рабочей документацией.

На проведение работ разрабатывают ППР. Технология привязывается к местным условиям и зависит от геологического строения, конструкции фундаментов опоры, имеющегося оборудования и прочих факторов. При сооружении буронабивных свай должны соблюдаться требования нормативов. В настоящее время в России используют буровые машины японских и европейских фирм

• KATO
• BAUER
• JUNTTAN
• LIEBHERR,которые могут осуществлять ударное и вращательное бурение.

В России также начат выпуск буровых машин. В индексах буровых машин цифры обозначают максимальный диаметр обсадной трубы в мм. Для различных грунтовых условий применяют сменные рабочие органы буровых машин и дополнительное оборудование:

• ковшовый бур для бурения в сухих и обводненных нескальных породах и уборки разрыхленных скальных грунтов объемом 0,8…1 м³;
• шнековый бур для бурения в связных (глинистых) грунтах и рыхления полускальных;
• тяжелый ударный грейфер массой 3…8 т и объемом 0,5…0,8 м³ для бурения в песках и гравии;
• долото-ударное крестовое с зубьями или с прямыми резцами массой 3…8 т для скальных пород;
• адаптер-переходник для вкручивания, вдавливания в скважину (и извлечения) обсадных труб вращателем бурового органа при небольшой глубине и небольших сопротивлениях обсадки;
• буровой стол-механизм для погружения и подъема обсадных труб путем их качания (вращения) на угол 15…25° с одновременным вдавливанием или извлечением осевым усилием;
• инвентарные стальные плиты толщиной 40…50 мм, подкладываемые под буровой стол для возможности извлекать обсадную трубу с расчетным усилием на мягком грунте;
• вибропогружатели для погружения обсадных труб с приводом от базовой машины;
• уширители — устройства для увеличения площади опирания свай в пластичных глинистых грунтах и снижения эффекта разуплотнения грунта при бурении, например, буронабивные сваи Ø1,2 м могут иметь уширение Ø до 2,25 м при длине сваи до 40 м.
• При строительстве фундаментов мостов применяют технологию CFA (Continuous flight augers) устройства буронабивных свай с помощью бурошнековой установки с полым шнеком.

Расчёт цены

Стоимость работ необходимо просчитывать в каждом случае отдельно. Множество нюансов при расчете могут повлиять на цену различную сторону. Основные параметры, влияют на затраты следующим образом: все зависит от требуемой глубины конструкции, ее диаметра, типа грунта, на котором проводятся работы типа выбранной технологии и количества применяемой техники, применяемой для устройства буронабивных свай.

Для определения стоимости необходим расчет буронабивных свай согласно предварительным геологическим изысканиям и требованиям к фундаменту по прочности и другим параметрам.

Устройство буронабивного фундамента

Этот тип основания применяется не только в промышленном, но и частном строительстве. Возведение фундамента на буронабивных сваях требует спецтехники, но это быстрее и дешевле, чем заливка популярного ленточного основания. Важная особенность буронабивного фундамента – возможность его самостоятельного устройства с применением ручных или мотобуров.

Перед началом работ необходимо приготовить инструмент и материалы:

• рулетка, моток шнура, набор колышков и молоток для разметки;
• бур для скважин – ручной, с электрическим приводом или на ДВС;
• опалубка из рубероида, пластика, железобетона или асбестоцемента, чтобы их можно было оставить в скважине, для промышленного строительства понадобятся съемные обсадные трубы;
• арматура для опор и ростверка;
• инструмент для приготовления бетонного раствора, цемент, щебень, песок.

Необходимые расчеты

Чтобы правильно провести расчет количества буронабивных свай необходимо определить общую массу здания (вес стенок, плит перекрытий, коммуникаций, мебели и т.д.). Учитывая, что сваи изготавливаются из бетона М300, со стандартным армированием, несущую способность одной буронабивной сваи можно найти по таблице:

Диаметр сваи, мм	Площадь опоры, см²	Несущая способность, кг	Объем бетона, м³	Количество вертикальных прутков арматуры, шт	Расход арматуры, пог. м
150	177	1062	0,0354	3	7
200	314	1884	0,0628	4	9
250	491	2946	0,0982	4	10
300	707	4242	0,1414	6	14
400	1256	7536	0,2512	8	18

При помощи портативных буров можно подготовить скважины диаметром до 200 мм, поэтому они чаще всего применяются в частном строительстве.

Чтобы рассчитать заглубление опоры, необходимо узнать глубину промерзания грунта в местности и прибавить 20 сантиметров. Например, если промерзание достигает 1,3 м, то буронабивные сваи погружаются на глубину 1,5 м. На пучинистых, сыпучих, болотистых и подвижных грунтах потребуются дополнительные исследования, а при заглублении нужно будет добираться до пластов с твердой породой.

Для расчета количества свай потребуется массу здания поделить на несущую способность одной опоры, а полученный результат умножить на коэффициент погрешности 1,2. Он учитывает возможные неточности при определении массы ростверка, мебели, снеговой нагрузки.

Подготовка и разметка

Планировка фундамента начинается со схемы свайного поля, на которой указываются расстановка буронабивных опор. Для этого на углах участка, чтобы убедиться, что он прямоугольный, нужно замерить диагонали, они должны быть равными.

Первые четыре буронабивные сваи устанавливаются по углам, остальные должны быть равномерно распределены под несущими стенками. В местах, где будут делаться скважины, забиваются колышки.

Расстояние между буронабивными сваями с ростверком по технологии не должно превышать 2 м, но не менее 3 свайных диаметров, чтобы не нарушить структуру грунта.

Монтаж

После подготовительных этапов можно приступать к монтажу буронабивных свай своими руками. Ручным, механическим или электрическим буром проделываем скважины на заданную глубину, согласно разметке.

В скважины опускается заранее изготовленные арматурные каркасы, устанавливаются обсадные трубы. Они могут быть из металла, пластика, рубероида, асбеста, железобетона. В частном строительстве они служат несъемной опалубкой для будущих буронабивных свай. Главное условие – точная вертикальная установка по уровню.

Пространство между обсадными трубами и скважиной заполняется грунтом, которые периодически утрамбовывается. При этом требуется контролировать вертикальность трубы. Высоту свай проверяют гидравлическим или лазерным уровнем, чтобы обвязка была горизонтальной. Если трубы выше, их срезают, арматурный каркас остается как основа для связывания ростверка.

В подготовленную опалубку заливается бетонный раствор марки М300, который уплотняется ручной трамбовкой или вибратором. Залитые буронабивные сваи оставляются до полного схватывания цемента в течение 2-3 недель.

Заливка ростверка

Чтобы достигнуть максимальной прочности буронабивной фундамент соединяется ростверком – железобетонной лентой или рамкой. Он равномерно распределяет давления на все сваи. Устройство ростверка схоже с технологией строительства стандартного ленточного фундамента. Единственное отличие – его нижняя часть находится на весу, не упираясь и не заглубляясь в грунт. Основой ростверка служат оголовки свай, поднятые над землей на проектную высоту.

Ширина ростверка равняется толщине несущих стен, высота – для деревянных, пенобетонных стен равна ширине. Для каменных и кирпичных зданий – на 50% больше ширины. Ростверк заливается в несколько этапов:
