Как рассчитывают проходимость для газовой, водопроводной, канализационной трубы

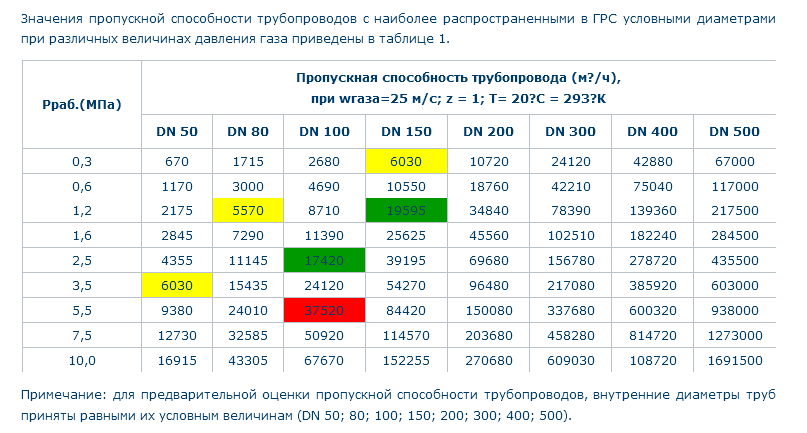

Имея дело с транспортировкой газа, пользуются формулой:
Qmax = 0.67 Ду2 * p, в которой:
Qmax – объем газа, проходящего в единицу времени; Ду – диаметр условного прохода; р – рабочее давление. На бытовом уровне выполнение расчетов с помощью приведенной формулы может оказаться вполне достаточным. Ведя промышленное строительство, берут иную формулу:
Qmax = 196,386 Ду2 * p/z*T,
в которой использованы параметры для транспортируемого газа: z – коэффициента сжатия; T – температуры по шкале Кельвина.
Для частного дома и внутриквартирной разводки наибольшее значение имеет проведение расчетов, связанных с эксплуатацией водопроводной сети. Проведение гидравлического расчета возможно по достаточно сложной формуле, в которую включены параметры, относящиеся к:
- средней скорости водного потока;
- внутреннего диаметра;
- гидравлического уклона;
- кинематической вязкости воды;
- шероховатости внутренней стенки.
Более практичным выглядит использование таблиц и компьютерных программ.
В качестве важнейшего фактора при определении проходимости водопровода рассматривается его внутренний диаметр. Другими факторами, влиянием которых не всегда представляется возможным пренебречь, выступают:
- теплоноситель;
- отдаваемая теплота;
- коэффициент шероховатости;
- перепад давления, замеренного на входе в систему и на выходе из нее;
- протяженность линии;
- переходники, наличествующие в водопроводной системе.
При расчете для канализационной системы важно понимать, какого типа она будет — напорной или самотечной
Выполнение гидравлических расчетов для обустройства или ремонта канализационной системы требует обязательного учета ее вида, относится она к напорным или безнапорным. Важнейшими являются показатели:
- степени наполнения канализационной трубы;
- уклона.
Внимание при проведении гидравлического расчета уделяется именно этим параметрам, так как остальные достаточно просто определяются на их основе. Величину уклона для труб канализационной системы принято устанавливать на уровне, при котором стоки будут перемещаться со скоростью, достаточной для самоочищения канализационной системы
Нормами СНиП установлены минимальные показатели уклона для труб определенного диаметра.
Скорость канализационных стоков, при которой обеспечивается самоочищение системы, составляет 0,7 м/с для труб с условным диаметром в 150-250 мм при степени наполнения, равной 0,6. Для определения скорости канализационных стоков применяется формула
V = C√R*I, в которой:
v – искомая скорость; C – коэффициент смачивания; R – величина радиуса, относящаяся к заполненному пространству трубы. Для получения более точных величин прибегают к несложному расчету R = A/P, оперируя понятиями площади сечения водного потока – A и длины трубы, непосредственно контактирующей с перемещаемой рабочей средой; I – уклон.
Из формулы для определения канализационных стоков выводятся другие, позволяющие рассчитать:
уклон: — I = v2/C2*R;
коэффициент смачивания: С = (1/n) *R1/6. Здесь n является коэффициентом шероховатости.
Проведение расчетов безнапорной канализации по таблицам облегчается, если известен диаметр труб.
Расчеты по таблицам для напорной канализации требуют наличия двух показателей:
- Степени наполнения.
- Средней скорости движения транспортируемой среды.
Определение пропускной способности трубы может осуществляться различными методами. При проведении расчетов, требующих высокого уровня точности, учитывается воздействие целого ряда факторов. Выполняются такие расчеты специалистами, стоимость услуг которых достаточно велика. На бытовом уровне, выполняя работы по монтажу или ремонту инженерных сетей в частном доме или квартире, возможно использование таблиц, специальных компьютерных программ или рекомендаций, заложенных СНиПами
При этом не стоит забывать о важности такого условия, как грамотное выполнение монтажа
Расчет расхода воды по диаметру и другим параметрам
Получение расчетных данных расхода воды позволяет определиться:
- с подбором труб нужного диаметра, который увязывается с предполагаемой пропускной способностью;
- с толщиной их стенок, связанной с предполагаемым внутренним давлением;
- с материалами, которые будут использованы при прокладке трубопровода;
- с технологией монтажа магистрали.
Расчет потребления воды позволяет правильно выбрать тип труб и их диаметр
Рассчитать объем потребляемой воды возможно по несложной формуле:
q= π×d2/4 ×V
В приведенной формуле использованы параметры: d – внутреннего диаметра трубы; V – скорости течения водного потока; q – величина расхода воды.
В безнапорной системе, где вода движется самотеком от водонапорной башни, скорость водного потока находится в пределах от 0,7 м/с до 1,9 м/с (в системе городского водопровода водный поток обычно перемещается со скоростью полтора метра в секунду). При использовании внешнего источника для нагнетания придаваемую им скорость определяют по паспортным данным нагнетателя.
Приведенная формула включает три параметра и позволяет, зная два из них, определить третий.
Зачем нужен расчет паропровода
Правильный выбор диаметра трубопровода пара обеспечивает корректную и эффективную работу пароконденсатной системы в целом. Если подбирать его размеры «на глазок», можно столкнуться со следующими проблемами:
- Трубопровод пара с малым диаметром спровоцирует значительные потери давления, гораздо ниже расчетных. Повысится скорость пара, что может привести к шумам в паропроводе. Возможно увеличение количества гидроударов, которые также надо компенсировать, а значит придется дополнительно устанавливать предохранительные клапаны.
- Если сделать паропровод слишком большого диаметра, в первую очередь это приведет к повышению общей стоимости трубопровода. Кроме того, это чревато увеличенными потерями тепла в окружающую среду и образованием значительного количества конденсата, а значит потребуется больше конденсатоотводчиков, вентилей, паровых сепараторов и т.д.
Есть два способа расчета диаметра паропровода — метод падения давления и более простой метод скоростей.
Пропускная способность канализационной трубы
Пропускная способность канализационной трубы – важный параметр, который зависит от типа трубопровода (напорный или безнапорный). Формула расчета основана на законах гидравлики. Помимо трудоемкого расчета, для определения пропускной способности канализации используют таблицы.
Формула гидравлического расчета
Для гидравлического расчета канализации требуется определить неизвестные:
- диаметр трубопровода Ду;
- среднюю скорость потока v;
- гидравлический уклон l;
- степень наполнения h/ Ду (в расчетах отталкиваются от гидравлического радиуса, который связан с этой величиной).
| Ду, мм | h/Ду | Самоочищающая скорость, м/с |
| 150-250 | 0,6 | 0,7 |
| 300-400 | 0,7 | 0,8 |
| 450-500 | 0,75 | 0,9 |
| 600-800 | 0,75 | 0,1 |
| 900+ | 0,8 | 1,15 |
Кроме того, существует нормированное значение минимального уклона для труб с малым диаметром: 150 мм
(i=0.008) и 200 (i=0.007) мм.
Формула объемного расхода жидкости выглядит так:
q=a•v,
где a – это площадь живого сечения потока,
v – скорость потока, м/с.
Скорость рассчитывается по формуле:
v= C√R*i,
где R – это гидравлический радиус;
С – коэффициент смачивания;
i – уклон.
Отсюда можно вывести формулу гидравлического уклона:
i=v2/C2*R
По ней определяют данный параметр при необходимости расчета.
С=(1/n)*R1/6,
где n – это коэффициент шероховатости, имеющий значения от 0,012 до 0,015 в зависимости от материала трубы.
Гидравлический радиус считают равным радиусу обычному, но только при полном заполнении трубы. В остальных случаях используют формулу:
R=A/P,
где А – это площадь поперечного потока жидкости,
P– смоченный периметр, или же поперечная длина внутренней поверхности трубы, которая касается жидкости.
Таблицы пропускной способности безнапорных труб канализации
В таблице учтены все параметры, используемые для выполнения гидравлического расчета. Данные выбирают по значению диаметра трубы и подставляют в формулу. Здесь уже рассчитан объемный расход жидкости q, проходящей через сечение трубы, который можно принять за пропускную способность магистрали.
Кроме того, существуют более подробные таблицы Лукиных, содержащие готовые значения пропускной способности для труб разного диаметра от 50 до 2000 мм.
Таблицы пропускной способности напорных канализационных систем
В таблицах пропускной способности напорных труб канализации значения зависят от максимальной степени наполнения и расчетной средней скорости сточной воды.
| Диаметр, мм | Наполнение | Принимаемый (оптимальный уклон) | Скорость движения сточной воды в трубе, м/с | Расход, л/сек |
| 100 | 0,6 | 0,02 | 0,94 | 4,6 |
| 125 | 0,6 | 0,016 | 0,97 | 7,5 |
| 150 | 0,6 | 0,013 | 1,00 | 11,1 |
| 200 | 0,6 | 0,01 | 1,05 | 20,7 |
| 250 | 0,6 | 0,008 | 1,09 | 33,6 |
| 300 | 0,7 | 0,0067 | 1,18 | 62,1 |
| 350 | 0,7 | 0,0057 | 1,21 | 86,7 |
| 400 | 0,7 | 0,0050 | 1,23 | 115,9 |
| 450 | 0,7 | 0,0044 | 1,26 | 149,4 |
| 500 | 0,7 | 0,0040 | 1,28 | 187,9 |
| 600 | 0,7 | 0,0033 | 1,32 | 278,6 |
| 800 | 0,7 | 0,0025 | 1,38 | 520,0 |
| 1000 | 0,7 | 0,0020 | 1,43 | 842,0 |
| 1200 | 0,7 | 0,00176 | 1,48 | 1250,0 |
Подробности
Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.
К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.
Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.
1.внутренний диаметр трубопрокатов.
3.максимальный показатель давления.
4.количество поворотов, затворов на магистрали.
5.материал труб, длина трубопровода.
Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.
Внутреннее гидростатическое давление в трубах
12. Выведите основные зависимости, определяющие толщину стенки трубопровода с учетом допускаемых напряжений.
МЕХАНИКА ТЕЧЕНИЯ ЖИДКОСТИ
Раздел технической гидромеханики, изучающий законы движения жидкости, называется гидродинамикой.
Расход жидкости
Потоки жидкости в общем случае являются трехмерными или объемными. Более простыми являются двухмерные и одномерные осевые. В технической гидромеханике рассматриваются одномерные потоки.
Объем жидкости V, проходящей через живое сечение трубопровода в единицу времени t, называют расходом
Q= V/t.
Расход – один из основных параметров технической гидромеханики и гидропривода. Единицей измерения его — м3 /с. Часто в гидроприводе применяют – л/мин.
Средняя скорость движения потока через сечение S
v=Q/S.
Основные понятия струйчатого движения
Траекторией
жидкой частицы называют кривую линию, которую описывает жидкая частица при движении. При этомжидкой частицей называют такой малый объем жидкости, для которого можно пренебречь изменением его формы.
При решении практических задач предполагают, что поток движущейся жидкости состоит из элементарных струек, не меняющих своей формы, т. е. поток мысленно разбивают на ряд элементарных струек (трубок), как это показано на рис. 3.1. Модель, согласно такому предположению, называют струйчатой моделью движения жидкости.
Рассмотрим поток жидкости, находящейся в установившемся Движении (рис. 3.2). В точках 1, 2, 3, … этого потока, взятых на расстоянии Dl друг от друга, проведем векторы U1, U2, U3 …, показывающие величину и направление скоростей движения частиц жидкости в данный момент времени. Касательная кривая, проведенная к векторам движения частиц жидкости и характеризующая направление движения ряда последовательно расположенных частиц в жидкости в данный момент времени, называется линией тока.
В отличие от траектории, которая показывает путь движения одной частицы жидкости за определенный промежуток времениDt, линия тока соединяет разные частицы и дает некоторую мгновенную характеристику движущейся жидкости за время t.
Если в движущейся жидкости выделить бесконечно малый замкнутый контур и через все его точки провести линии тока, соответствующие данному моменту времени, то получится как бы трубчатая непроницаемая поверхность, называемая трубкой тока.
Масса жидкости, движущейся внутри трубки тока, образуетэлементарную струйку. Элементарная струйка обладает двумя свойствами:
1 ) скорости и площади поперечных сечений струек в одном живом сечении не меняются вследствие их малости;
2) скорости и площади поперечных сечений струек в различных живых сечениях могут меняться, однако произведение скорости v
отдельных частиц струйки на площади их поперечного сечения S остаются постоянными (уравнение неразрывности элементарной струйки).
Таким образом, поток жидкости есть совокупность элементарных струек, представляющая собой непрерывную массу частиц, движущихся в каком-либо направлении.
Закон неразрывности потока
Основное уравнение кинематики жидкости – уравнение неразрывности, которое вытекает из условия несжимаемости жидкости и сплошности движения.
Рассмотрим установившееся движение в русле переменного сечения (рис. 3.3). Выберем два произвольных сечения /—/ и //—//, нормальных к оси потока, и рассмотрим участок потока, заключенный между сечениями.
При течении жидкости по трубопроводу переменного сечения без разрывов сплошности масса жидкости, проходящей через любое поперечное сечение канала, должна быть постоянной, т.е.
r1w1v1= r2S2v2=riwivi=const
где v1, v2 — скорости жидкости в сечениях 1 и 2; w1, w2 — площади двух поперечных сечений трубопровода; r1, r2 — плотности жидкости.
Если пренебречь сжимаемостью жидкости, то ее плотность в любом сечении будет одинакова и
v1w1= w2v2= wivi=const,
что выражает закон неразрывности потока.
⇐ Предыдущая7Следующая ⇒
Рекомендуемые страницы:
Методы расчета количества воды по сечению трубы
Пропускную способность трубопровода можно просчитать, используя несколько различных методик. Можно воспользоваться:
- физическими методами расчета по специальным формулам, отличным при проведении вычислений для водопровода и канализации;
- табличными методами расчета, приводящими приближенные значения, чего в большинстве случаев достаточно для принятия последующих решений. Для получения точных значений пользуются таблицами Шевелевых. В этих таблицах помимо внутреннего сечения учтен целый ряд других параметров, влияние которых сказывается на пропускной способности трубопровода;
- специальными бесплатными онлайн-калькуляторами;
- специальными компьютерными программами для расчета различных параметров, связанных с эксплуатацией трубопроводной системы. Крупные российские компании используют платную отечественную программу «Гидросистема». В интернете можно найти ссылки, позволяющие воспользоваться программой «TAScope», получившей широкое распространение во многих странах.
От чего зависит проходимость трубы
Расход воды будет зависеть конфигурации водопровода, а также типа труб, из которых смонтирована сеть
Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.
Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.
У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.
Кроме материала изготовления, проходимость зависит и от иных характеристик:
- Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
- Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.
- Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.
Значение давления и скорости в потоке
Давление, которое обычно определяется, как сила на единицу площади, является важной характеристикой потока. Давление, оказываемое жидкостью, газом или паром в трубопроводе
Давление, оказываемое жидкостью, газом или паром в трубопроводе
На рисунке выше показаны два направления, в которых поток жидкости, газа или пара, двигаясь, оказывает давление в трубопроводе в направлении самого потока и на стенки трубопровода. Именно давление во втором направлении чаще всего используют в расходомерных устройствах, в которых на основе показания перепада давления в трубопроводе, определяется расход.
Скорость, с которой течет жидкость, газ или пар в значительной степени влияет на величину давления, оказываемого жидкостью, газом или паром на стенки трубопровода; в результате изменения скорости изменится давление на стенки трубопровода. На рисунке ниже графически изображена взаимосвязь между скоростью потока жидкости, газа или пара и давлением, которое оказывает поток жидкости на стенки трубопровода.
Взаимосвязь между скоростью и давлением
Как видно из рисунка, диаметр трубы в точке «А» больше, чем диаметр трубы в точке «B». Так как количество жидкости, входящей в трубопровод в точке «А», должно равняться количеству жидкости, выходящей из трубопровода в точке «В», скорость, с которой течёт жидкость, проходя более узкую часть трубы, должна увеличиваться. При увеличении скорости жидкости, будет уменьшаться давление, оказываемое жидкостью на стенки трубы.
Для того, чтобы показать, как увеличение скорости расхода текучей среды может приводить к уменьшению величины давления, оказываемого потоком текучей среды на стенки трубопровода, можно воспользоваться математической формулой. В этой формуле учтены только скорость и давление. Другие показатели, такие как: трение или вязкость не учтены
Если не принимать во внимание эти показатели, то упрощенная формула записывается так: PA + K (VA)2 = PB + K (VB)2
Давление, оказываемое текучей средой на стенки трубы, обозначено буквой P. РA — это давление на стенки трубопровода в точке «А» и PB — это давление в точке «B». Скорость текучей среды обозначена буквой V. VA — это скорость текучей среды по трубопроводу в точке «А» и VB — это скорость в точке «B». K — это математическая константа.
Как уже было сформулировано выше, для того, чтобы количество газа, жидкости или пара прошедшее трубопровод в точке «B», равнялось количеству газа, жидкости или пара, вошедшему в трубопровод в точке «А», скорость жидкости, газа или пара в точке «B» должна увеличиваться. Поэтому, если PA + K (VA)2 должно равняться PB + K (VB)2, то при увеличении скорости VB давление РB должно уменьшиться. Таким образом увеличение скорости приводит к уменьшению параметра давления.
Вычисления сечения по СНИП 2.04.01-85
Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.
Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.
Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:
Внешний объем трубного сортамента (мм) Примерное количество воды, которое получают в литрах за минуту Примерное количество воды, исчисляемое в м3 за час
20 15 0,9
25 30 1,8
32 50 3
40 80 4,8
50 120 7,2
63 190 11,4
Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.
Расчет объема воды в трубе
Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:
Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V
Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.
Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.
В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.
По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.
Определение потери напора
Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.
Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.
А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.
Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться после тщательной подготовки и измерений.
Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления
Давление потока воды общей магистрали учитывается при подборе труб
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
Пропускная способность водопроводной трубы
Водопроводные трубы в доме используются чаще всего. А так как на них идёт большая нагрузка, то и расчет пропускной способности водопроводной магистрали становится важным условием надежной эксплуатации.
Проходимость трубы в зависимости от диаметра
Диаметр – не самый важный параметр при расчете проходимости трубы, однако тоже влияет на ее значение. Чем больше внутренний диаметр трубы, тем выше проходимость, а также ниже шанс появления засоров и пробок. Однако помимо диаметра нужно учитывать коэффициент трения воды о стенки трубы (табличное значение для каждого материала), протяженность магистрали и разницу давлений жидкости на входе и выходе. Кроме того, на проходимость будет сильно влиять число колен и фитингов в трубопроводе.
Таблица пропускной способности труб по температуре теплоносителя
Чем выше температура в трубе, тем ниже её пропускная способность, так как вода расширяется и тем самым создаёт дополнительное трение
Для водопровода это не важно, а в отопительных системах является ключевым параметром
Существует таблица для расчетов по теплоте и теплоносителю.
| Диаметр трубы, мм | Пропускная способность | |||
|---|---|---|---|---|
| По теплоте | По теплоносителю | |||
| Вода | Пар | Вода | Пар | |
| Гкал/ч | т/ч | |||
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Таблица пропускной способности труб в зависимости от давления теплоносителя
Существует таблица, описывающая пропускную способность труб в зависимости от давления.
| Расход | Пропускная способность | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ду трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм |
| Па/м – мбар/м | меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 – 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 – 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 – 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 – 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 – 1,000 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 – 1,200 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 – 1,400 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 – 1,600 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 – 1,800 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 – 2,000 | 266 | 619 | 1151 | 2486 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 – 2,200 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 – 2,400 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 – 2,600 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 – 2,800 | 317 | 742 | 1364 | 2970 | 4356 | 8566 | 17338 | 26928 | 54360 |
| 300,0 – 3,000 | 331 | 767 | 1415 | 3076 | 4680 | 8892 | 18000 | 27900 | 56160 |
Таблица пропускной способности трубы в зависимости от диаметра (по Шевелеву)
Таблицы Ф.А и А. Ф. Шевелевых являются одним из самых точных табличных методов расчета пропускной способности водопровода. Кроме того, они содержат все нужные формулы расчета для каждого конкретного материала. Это объемный информативный материал, используемый инженерами-гидравликами чаще всего.
В таблицах учитываются:
- диаметры трубы – внутренний и наружный;
- толщина стенки;
- срок эксплуатации водопровода;
- длина магистрали;
- назначение труб.
Порядок проведения гидравлического расчета
Гидравлический расчет системы водоснабжения включает в себя следующие этапы:
- Определение количества точек водоразбора – для этого по типовому плану здания определяют количество умывальников, ванн, унитазов в здании.
- Составление схематического изображения (аксонометрической схемы) внутренней водопроводной сети – вручную или при помощи специального программного обеспечения составляется схема расположения стояков водоснабжения и подключаемых к ним сантехнических приборов. При этом для удобства дальнейшей работы каждый горячий и холодный водоснабжающий трубопровод отмечают различными цветами (красным и синим соответственно).
- Разбиение водопроводной сети на отдельные расчетные горизонтальные и вертикальные участки, состоящие из трубопроводов и водоразборных узлов. Границами каждого участка является запорная арматура и сантехнические приборы.
- Вычисление вероятности одновременного включения всех водоразборных узлов расчетного участка(P) – расчет значения данной величины производится по следующей формуле:
P=Q макс.вод ×U/Qприб.×N×3600;
где Q макс.вод –расход воды в часы с максимальным водопотреблением, л/ч на 1 жителя;
U – количество жителей, которых обеспечивают водой коммуникации и водоразборные узлы расчетного участка, чел;
Qприб. – нормативный расход через узел водоразбора в среднем составляющий 0,18 л/с;
N – количество входящих в расчетный участок узлов водоразбора (сантехнических приборов), шт;
3600 — коэффициент используемый для перевода литров в час в литры в секунду.
Определение максимального секундного расхода воды трубопроводом и водозаборными узлами расчетного участка по формуле:
Q макс.расх.вод= 5× Q в.приб×a; л/с
где Q в.приб – суммарный нормативный расход через узлы водоразбора участка;
a – величина безразмерная. Ее значение находят по специальным таблицам в СНиП 2.04.01-85.
- Подбор оптимального внутреннего диаметра трубопровода — подбирается с учетом рекомендаций по использованию и экономической целесообразности применения в данных условиях.
- Расчет скорости воды — вычисляют по специальным методическим пособиям, исходя из внутреннего диаметра выбранного трубопровода.
- Вычисление потерь напора (Нl) по формуле:
Нl= L×i×(1+Kl); м.вод.столба,
где L – длина расчетного участка, м;
i – удельные потери напора при трении воды о внутренние стенки трубопровода, измеряется данная величина в миллиметрах водяного столба/метр трубопровода;
Kl – поправочный коэффициент, при проектировании жилых многоквартирных домов и коттеджей его значение равно 0,3.
Для зданий имеющих 2 и более этажей гидравлический расчет требуемого напора(Hтр) водопроводного ввода в месте его подключения к наружному магистральному трубопроводу производится по следующей формуле:
Hтр=10+(n-1)×4,
где n – количество этажей;
4 -напор необходимый для поднятия воды для каждого этажа, расположенного выше первого, м.
Фактический требуемый напор в точке ввода (Нф) находят, суммируя расчетный напор ввода (Hтр) с потерями напора на расчетных участках (Нl):
Нф= Hтр+ Нl расч.уч.1+ Нl расч.уч.2+ Нl расч.уч.3+ Нl расч.уч.4+ Нl расч.уч.n
Результаты такого расчета записывают в сводную таблицу.
