Какие факторы влияют на скорость воды в трубе и как произвести необходимые вычисления

Простой пример расчета давления в трубе

Как известно, не так давно водопровод подключался к водонапорной башне. Благодаря именно этому сооружению в сети водопровода создаётся давление. Единица измерения данной характеристики – атмосфера. Причём, размер расположенной вверху башни ёмкости не влияет на значение этого параметра, он зависит только лишь от высоты башни.

Рассмотрим пример с домом в 5 этажей. Его высота – 15 метров. То есть на один этаж приходится 3 метра. Башня высотой 15 метров создаст на первом этаже давление 1,5 атмосферы. Значение этого показателя в трубе на втором этаже будет уже 1,2 атмосферы. Получается это вычитанием из числа 15 высоты одного этажа – 3 метра, и делением результата на 10. Проделав дальнейший расчёт, нам станет понятно, что на 5-м этаже давление будет отсутствовать. Логика подсказывает, что для обеспечения водой людей, проживающих на последнем этаже потребуется соорудить более высокую башню. А если речь идёт, например, о 25-этажном доме? Возводить такие большие сооружения никто не будет. С этой целью современные системы водоснабжения оборудуются глубинными насосами.

Давление на выходе подобного агрегата высчитывается очень просто. Например, если глубинный насос, мощности которого хватает поднять воду до отметки 50 метров водяного столба, погрузить в скважину на 15 метров, на уровне поверхности земли он создаст давление 3,5 атмосферы (50-15/10 = 3,5).

Обеспечить необходимый показатель давления в системе можно при помощи насоса

Требования современного водопровода

Современный водопровод обязан отвечать всем характеристикам и требованиям. На выходе из крана вода обязана литься плавно, без рывков. Следовательно, в системе не должно быть перепадов давления при разборе воды. Идущая по трубам вода не должна создавать шума, иметь примеси воздуха и других посторонних накоплений, каковые пагубно воздействуют на керамические краны и другую сантехнику. Дабы не было этих неприятных казусов, давление воды в трубе не должно падать ниже своего минимума при разборе воды.

Нужно учитывать еще одну ответственную чёрта водопровода, связанную с расходом воды. В любом жилом помещении находится не одна точка разбора воды. Исходя из этого расчет водопровода обязан всецело снабжать потребность воды всех сантехнических устройств при одновременном включении. Данный параметр достигается не только давлением, но и объемом поступающей воды, которую может пропустить труба определенного сечения. Говоря несложным языком, перед монтажом требуется выполнить некоторый гидравлический расчет водопровода, с учетом давления и расхода воды.

Перед расчетом давайте поближе ознакомимся с двумя такими понятиями, как расход и давление, чтобы выяснить их сущность.

Как заглушить трубу с водой под давлением?


Поставить заглушку на трубу – дело не хитрое, если делать это без напора. Но когда воду нельзя перекрыть, то многие подумают, что сделать это невозможно. Однако это не так.

Обычную заглушку поставить не получится, так как сильный напор не даст возможность даже наживить её на резьбу.

Но если воспользоваться вместо неё обычным водопроводным краном, то всё получится.

Метод заключается в том, чтобы кран, который будет заглушать трубу, перевести в открытый режим, — вода будет проходить сквозь него и тем самым даст возможность его наживить на резьбу трубы. Как только кран-заглушка будет наживлен и закручен на несколько витков, его можно перекрывать.

Перед работами нужно убедиться в том, что ничто не помешает выполнению работ, а также подготовить емкость для набора воды, тряпочную ветошь для уборки (чтоб не протопить соседей).

Этим методом можно воспользоваться даже в случае, если заглушаемая труба будет без резьбы, — тогда на кран-заглушку нужно надеть гибкий шланг, который бы налезал на трубу.

Кран, как и в первом случае, нужно полностью открыть, а шланг одевать на трубу — крепить его нужно на один-два хомута. После этого можно окончательно перекрывать воду.

Сила тяжести

Гравитация — одна из четырех сил природы. Мощь гравитационной силы между двумя объектами зависит от массы этих объектов. Чем массивнее объекты, тем сильнее гравитационное притяжение.

Когда выливается вода из контейнера, гравитация Земли притягивает воду к земной поверхности. Можно наблюдать тот же самый эффект, если на разных высотах разместить два ведра воды и соединить их трубкой.

Достаточно задать ход жидкости в трубке из одного ведра в другой, после чего сработает сила гравитации, и процесс перелива продолжится самопроизвольно. Гравитация, приложенные силы и атмосферное давление являются статическими факторами, которые в равной степени относятся к жидкостям, находящимся в покое или в движении.

Силы инерции и трения являются динамическими факторами, которые действуют только на жидкости в движении. Математическая сумма силы тяжести, приложенной силы и атмосферного давления, представляет собой статическое давление, полученное в любой зоне жидкости и в любой момент времени.

Обозначение напора в трубопроводе

Традиционно давление измеряют в Паскалях (Па), однако в сфере водоснабжения приняты и другие условные обозначения, — при этом в разных странах они отличаются:

  • В России давление принято измерять в кгс/см². 100 кгс/см² тождествено 980,67 Па.
  • В европейских странах применяют другую условную единицу – бар, который равен 10⁵ Па.
  • В Англии и США используют обозначение psi, что соответствует 6,87 кПа.

Также давление измеряют в технических атмосферах и миллиметрах ртутного столба.

К сведению. Напор воды в 1 бар соответствует 1,02 атмосфер и равнозначно 10-ти метрам водного столба.

Соотношение величин разных обозначений приведено в следующей таблице:

Физический смысл

Физический смысл – число Рейнольдса Re характеризует смену режимов течения от ламинарного к турбулентному. Re является критерием подобия течения вязкой жидкости.

Критерий назван в честь выдающегося английского физика Осборна Рейнольдса (1842—1912).

В настоящее время не существует строгого научно доказанного объяснения этому явлению, однако наиболее достоверной гипотезой считается следующая: смена режимов движения жидкости определяется отношением сил инерции к силам вязкости в потоке жидкости. Если преобладают первые, то режим движения турбулентный, если вторые – ламинарный.

Кстати, прочтите эту статью тоже: Калькулятор перевода баррелей нефти в тонны и обратно

Подходящая скорость жидкости, в зависимости от вида трубопровода

Прежде всего учитываются минимальные затраты, без которых невозможно перекачивать жидкость. Кроме того, обязательно рассматривается стоимость трубопровода.

При расчете, нужно всегда помнить об ограничениях скорости двигающейся среды. В некоторых случаях, размер магистрального трубопровода должен отвечать требованиям, заложенным в технологический процесс.

На габариты трубопровода влияют также возможные скачки давления. https://www.youtube.com/watch?v=j1VZfc6k85w

Когда делаются предварительные расчеты, изменение давление в расчет не берется. За основу проектирования технологического трубопровода берется допустимая скорость.

Когда в проектируемом трубопроводе существуют изменения направления движения, поверхность трубы начинает испытывать большое давление, направленное перпендикулярно движению потока.

Такое увеличение связано с несколькими показателями:

  • Скорость жидкости;
  • Плотность;
  • Исходное давление (напор).

Причем скорость всегда находится в обратной пропорции к диаметру трубы. Именно поэтому для высокоскоростных жидкостей требуется правильный выбор конфигурации, грамотный подбор габаритов трубопровода.

К примеру, если перекачивается серная кислота, значение скорости ограничивается до величины, которая не станет причиной появления эрозия на стенках трубных колен. В результате структура трубы никогда не будет нарушена.

Закон Паскаля как базовый урок сантехника

Фундаментальная основа современной гидравлики сформировалась, когда Блезу Паскалю удалось обнаружить, что действие давления жидкости неизменно в любом направлении. Действие жидкостного давления направлено под прямым углом к площади поверхностей.

Если измерительное устройство (манометр) разместить под слоем жидкости на определенной глубине и направлять его чувствительный элемент в разные стороны, показания давления будут оставаться неизменными в любом положении манометра.

То есть давление жидкости никак не зависит от смены направления. Но давление жидкости на каждом уровне зависит от параметра глубины. Если измеритель давления перемещать ближе к поверхности жидкости, показания будут уменьшаться.

Соответственно, при погружении измеряемые показания будут увеличиваться. Причём в условиях удвоения глубины, параметр давления также удвоится.

Закон Паскаля наглядно демонстрирует действие давления воды в самых привычных условиях для современного быта

Отсюда логичный вывод: давление жидкости следует рассматривать прямо пропорциональной величиной для параметра глубины. В качестве примера рассмотрим прямоугольный контейнер размерами 10х10х10 см., который заполнен водой на 10 см глубины, что по объёмной составляющей будет равняться 10 см3 жидкости.

Этот объём воды в 10 см3 весит 1 кг. Используя имеющуюся информацию и уравнение для расчёта, несложно вычислить давление на дне контейнера. Например: вес столба воды высотой 10 см и площадью поперечного сечения 1 см2 составляет 100 г (0,1 кг). Отсюда давление на 1 см2 площади:

P = F / S = 100 / 1 = 100 Па (0,00099 атмосферы)

Если глубина столба воды утроится, вес уже будет составлять 3 * 0,1 = 300 г (0,3 кг), и давление, соответственно увеличится втрое. Таким образом, давление на любой глубине жидкости равноценно весу столба жидкости на этой глубине, поделённому на площадь поперечного сечения столба.

Давление водяного столба: 1 — стенка контейнера для жидкости; 2 — давление столба жидкости на донную часть сосуда; 3 — давление на основание контейнера; А, С — области давления на боковины; В — прямой водяной столб; Н — высота столба жидкости

Объем жидкости, создающей давление, называется гидравлический напор жидкости. Давление жидкости благодаря гидравлическому напору, также остаётся зависимым от плотности жидкости.

Подробности

Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.

К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.

Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.

Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.

Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.

Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.

Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.

Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.

Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.

Как определить диаметр согласно СНиП 2.0.4.01 – 85.

Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.

Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.

СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.

Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.

Как вычислить расход жидкости, зная давление и диаметр.

Для расчетов применяют формулу q=π × d²/4 × V, в которой:

-q расход воды в литрах.

-d внутренний диаметр трубы в сантиметрах.

-V скорость транспортировки жидкости, измеряется м/с.

Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.

Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды

Совсем иначе себя ведет внутренняя поверхность изделий из стали

Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.

Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.

Что рассчитывается

Выполняется данная процедура в отношении нижеперечисленных рабочих параметров инженерной коммуникации.

  1. Расход жидкости на отдельных сегментах водопровода.
  2. Скорость потока рабочей среды в трубах.
  3. Оптимальный диаметр водопровода, который обеспечивает приемлемое падение напора.

Рассмотрим методику расчёта этих показателей подробно.

Расход воды

Данные по нормативному расходу воды отдельными сантехническими приборами указаны в приложении к СНиП 2.04.01-85. Этот документ регламентирует сооружение канализационных сетей и внутренних водопроводов. Ниже приведена часть соответствующей таблицы.

Таблица 1

Сантехнический приборОбщий расход (ГВС и ХВС), литр/секундаРасход ХВС, литр/секунда
Унитаз с вентилем прямой подачи воды1,41,4
Унитаз с бачком для слива воды0,100,10
Душевая кабинка (смеситель)0,120,08
Ванна (смеситель)0,250,17
Мойка (смеситель)0,120,08
Умывальник (смеситель)0,120,08
Умывальник (водоразборный кран)0,100,10
Кран для полива0,30,3

Если предполагается использовать одновременно несколько приборов, расход суммируется. Так, в случае, когда работает душевая кабинка на первом этаже с одновременным использованием туалета на втором этаже, логично сложить объём расхода воды обоими потребителями – 0,12+0,10 = 0,22 литр/секунда.

Напор воды в будущем водопроводе зависит от правильности проводимых расчетов

Вполне понятно, что при пожаротушении количество струй от одного пожарного гидранта определяется площадью и типом здания. Для удобства ознакомления информация по этому вопросу тоже размещена в табличной форме.

Таблица 2

Тип зданияТребуемое количество струй при пожаротушении
Администрации предприятий (объём до 25 000 кубометров)1
Общественные здания (объём до 25 000 кубометров, более 10 этажей)2
Общественные здания (объём до 25 000 кубометров, до 10 этажей)1
Здание управления (объём до 25 000 кубометров, 10 и больше этажей)2
Здание управления (от 6 до10 этажей)1
Жилое здание (от 16 до 25 этажей)2
Жилое здание (до 16 этажей)1

Расход

Рассмотрим следующий фактор – расход воды. Он зависит от давления, и чем оно больше, тем стремительнее вода будет двигаться по трубам. Другими словами будет больший расход. Но все дело в том, что на скорость воды воздействует сечение трубы, по которой она двигается. И в случае если уменьшать сечение трубы, то будет расти сопротивление воды. Следовательно, уменьшится ее количество на выходе из трубы за тот же временной отрезок.

На производстве, при постройке водопроводов составляются проекты, в которых высчитывается гидравлический расчет водопровода по уравнению Бернулли:

Где h 1-2 – показывает утрату напора на выходе, по окончании преодоления сопротивления на всем участке водопровода.

Ограничения

Я намеренно ограничу область рассматриваемых задач водопроводом небольшого частного дома. Причины две:

  1. Газы и жидкости разной вязкости ведут себя при транспортировке по трубопроводу абсолютно по-разному. Рассмотрение поведения природного и сжиженного газа, нефти и прочих сред увеличило бы объем этого материала в несколько раз и увело бы нас далеко от моей специализации — сантехники;
  2. В случае большого здания с многочисленными сантехническими приборами для гидравлического расчета водопровода придется рассчитывать вероятность одновременного использования нескольких точек водоразбора. В небольшом доме расчет выполняется для пикового потребления всеми имеющимися приборами, что сильно упрощает задачу.

Диаметр и давление

Еще один любопытный аспект поведения жидкости в трубе – взаимосвязь между скоростью потока и статическим давлением в нем. Она описывается законом Бернулли: статическое давление обратно пропорционально скорости потока.

Наглядная демонстрация действия закона.

Практическое применение этого закона нашло воплощение во многих современных механизмах.

Приведем лишь пару примеров:

  • Пневматический краскопульт работает именно за счет создаваемого в струе воздуха разрежения, которое буквально высасывает краситель из бачка и превращает его в переносимый на окрашиваемую поверхность аэрозоль.
  • В элеваторном узле дома, подключенного к теплотрассе, разрежение в создаваемой соплом струе воды из подающего трубопровода вовлекает через подсос часть воды из обратки в повторный цикл циркуляции.

Схема работы элеватора.

Зачем нужны подобные расчеты

При составлении плана по возведению большого коттеджа, имеющего несколько ванных комнат, частной гостиницы, организации пожарной системы, очень важно обладать более-менее точной информацией о транспортирующих возможностях имеющейся трубы, беря в учет ее диаметр и давление в системе. Все дело в колебаниях напора во время пика потребления воды: такие явления довольно серьезно влияют на качество предоставляемых услуг

Кроме того, если водопровод не оснащен водосчетчиками, то при оплате за услуги коммунальных служб в расчет берется т.н. «проходимость трубы». В таком случае вполне логично выплывает вопрос о применяемых при этом тарифах.

Когда нужно проводить вычисления?

Выполнять вычисления необходимо при выборе труб для водопровода. Диаметр должен быть подходящим, чтобы избежать чрезмерного водорасхода и обеспечить нормальный напор.

Такая необходимость появляется при проектировании дома и подведении к нему коммуникаций. При выборе трубы с оптимальным сечением для водопровода нужно обязательно выполнять ряд расчетов. Необходимо узнать максимальные объемы необходимой воды в доме за минуту.

Для этого нужно посмотреть паспортные данные стиральной и посудомоечной машин, узнать их расход. К полученным данным приплюсовать расход воды на кранах (через один прибор протекает примерно 5-6 литров за минуту времени).

Исходя из полученных результатов, нужно приобрести трубу с таким сечением, чтобы этого было достаточно для одновременной работы всех устройств и кранов.

Порядок проведения гидравлического расчета

Гидравлический расчет системы водоснабжения включает в себя следующие этапы:

  • Определение количества точек водоразбора – для этого по типовому плану здания определяют количество умывальников, ванн, унитазов в здании.
  • Составление схематического изображения (аксонометрической схемы) внутренней водопроводной сети – вручную или при помощи специального программного обеспечения составляется схема расположения стояков водоснабжения и подключаемых к ним сантехнических приборов. При этом для удобства дальнейшей работы каждый горячий и холодный водоснабжающий трубопровод отмечают различными цветами (красным и синим соответственно).
  • Разбиение водопроводной сети на отдельные расчетные горизонтальные и вертикальные участки, состоящие из трубопроводов и водоразборных узлов. Границами каждого участка является запорная арматура и сантехнические приборы.
  • Вычисление вероятности одновременного включения всех водоразборных узлов расчетного участка(P) – расчет значения данной величины производится по следующей формуле:

P=Q макс.вод ×U/Qприб.×N×3600;

где Q макс.вод –расход воды в часы с максимальным водопотреблением, л/ч на 1 жителя;

U – количество жителей, которых обеспечивают водой коммуникации и водоразборные узлы расчетного участка, чел;

Qприб. – нормативный расход через узел водоразбора в среднем составляющий 0,18 л/с;

N – количество входящих в расчетный участок узлов водоразбора (сантехнических приборов), шт;

3600 — коэффициент используемый для перевода литров в час в литры в секунду.

Определение максимального секундного расхода воды трубопроводом и водозаборными узлами расчетного участка по формуле:

Q макс.расх.вод= 5× Q в.приб×a; л/с

где Q в.приб – суммарный нормативный расход через узлы водоразбора участка;

a – величина безразмерная. Ее значение находят по специальным таблицам в СНиП 2.04.01-85.

  • Подбор оптимального внутреннего диаметра трубопровода — подбирается с учетом рекомендаций по использованию и экономической целесообразности применения в данных условиях.
  • Расчет скорости воды — вычисляют по специальным методическим пособиям, исходя из внутреннего диаметра выбранного трубопровода.
  • Вычисление потерь напора (Нl) по формуле:

Нl= L×i×(1+Kl); м.вод.столба,

где L – длина расчетного участка, м;

i – удельные потери напора при трении воды о внутренние стенки трубопровода, измеряется данная величина в миллиметрах водяного столба/метр трубопровода;

Kl – поправочный коэффициент, при проектировании жилых многоквартирных домов и коттеджей его значение равно 0,3.

Для зданий имеющих 2 и более этажей гидравлический расчет требуемого напора(Hтр) водопроводного ввода в месте его подключения к наружному магистральному трубопроводу производится по следующей формуле:

Hтр=10+(n-1)×4,

где n – количество этажей;

4 -напор необходимый для поднятия воды для каждого этажа, расположенного выше первого, м.

Фактический требуемый напор в точке ввода (Нф) находят, суммируя расчетный напор ввода (Hтр) с потерями напора на расчетных участках (Нl):

Нф= Hтр+ Нl расч.уч.1+ Нl расч.уч.2+ Нl расч.уч.3+ Нl расч.уч.4+ Нl расч.уч.n

Результаты такого расчета записывают в сводную таблицу.

Расход

Разберемся, как выглядит расчет расхода жидкости через трубу. Задача имеет большую практическую ценность: она непосредственно связана с расчетами водопроводов при известном количестве сантехнических приборов.

Должны огорчить вас: простой и универсальной методики расчета не существует. Почему?

Просто потому, что при выполнении полного гидродинамического расчета своими руками нужно учитывать огромный ряд факторов:

Коэффициент трения внутренней поверхности трубы. Очевидно, что шероховатая, покрытая отложениями сталь будет оказывать движению воды куда большее сопротивление, чем гладкий полипропилен.

Снимок позволяет оценить зарастание стальной трубы.

  • Длина трубопровода. Чем большее расстояние предстоит пройти жидкости, тем большим будет падение напора из-за торможения потока о стенки, тем сильнее уменьшится расход.
  • Диаметр трубопровода влияет на течение вязкой жидкости по трубам куда более сложным образом, чем это может показаться. Чем меньше сечение, тем большее сопротивление труба оказывает потоку. Причина – в том, что с уменьшением диаметра изменяется соотношение ее внутреннего объема и площади стенок.

Повороты и элементы запорной арматуры вызывают падение напора.

Нужно понимать, что все перечисленные факторы влияют на результат вовсе не на единицы процентов: скажем, для новой стальной трубы с полированной внутренней поверхностью и для заросшей отложениями (даже без учета падения просвета) гидродинамическое сопротивление отличается более чем в 200 раз.

Для профессионалов все необходимые для гидравлического расчета трубопровода с учетом его полной конфигурации, материала и возраста данные приводятся в таблицах Ф.А. Шевелева. На основе этих таблиц создано много онлайн-калькуляторов, позволяющих выполнить расчет с той или иной степенью достоверности.

Есть, однако, одна лазейка, позволяющая существенно упростить самостоятельные расчеты. При расходе жидкости через отверстие, пренебрежимо малое по сравнению с подводящей жидкость трубой (что, собственно, мы и наблюдаем при работе большинства сантехнических приборов), действует закон Торричелли.

Эванджелиста Торричелли, один из основоположников гидродинамики.

Согласно этому закону, в описанном случае действует формула V^2=2gH, где V – скорость потока в отверстии, g – ускорение свободного падения (9,78 м*с^2), а H – высота столба над отверстием или, что то же самое, напор перед ним.

Как скорость потока в отверстии увязывается с расходом? В нашем случае инструкция по расчету проста: через отверстие с площадью сечения S пройдет объем жидкости, равный произведению S на скорость потока V.

Давайте в качестве примера рассчитаем расход воды через отверстие диаметром 2 сантиметра при напоре в 10 метров, соответствующем одной атмосфере избыточного давления.

  1. V^2=2 х 9,78*10 = 195,6
  2. V равно квадратному корню из 195,6. Результат (13,985706 м/с) для простоты расчетов округлим до 14 м/с.
  3. Площадь сечения отверстия с диаметром в два сантиметра согласно приведенной выше формуле равна 3,14159265*0,01^2=0,000314159265 м2.
  4. Расход, стало быть, будет равным 0,000314159265*14=0,00439822971 м3/с. Для удобства переведем его в литры: поскольку 1 кубометр равен 1000 литров, в сухом остатке будет результат в 4,4 литра в секунду.

Для полноты картины приведем некоторые справочные данные.

Сантехнический приборСредний расход воды, л/с
Умывальник с водоразборным краном0,1
Умывальник со смесителем0,12
Мойка со смесителем0,12
Ванна со смесителем0,25
Биде со смесителем и аэратором0,08
Сливной бачок унитаза0,1
Посудомоечная машина (набор воды)0,3
Автоматическая стиральная машина0,25

Заметьте: при последовательном подключении все задействованные приборы создают нагрузку на общую подводку.

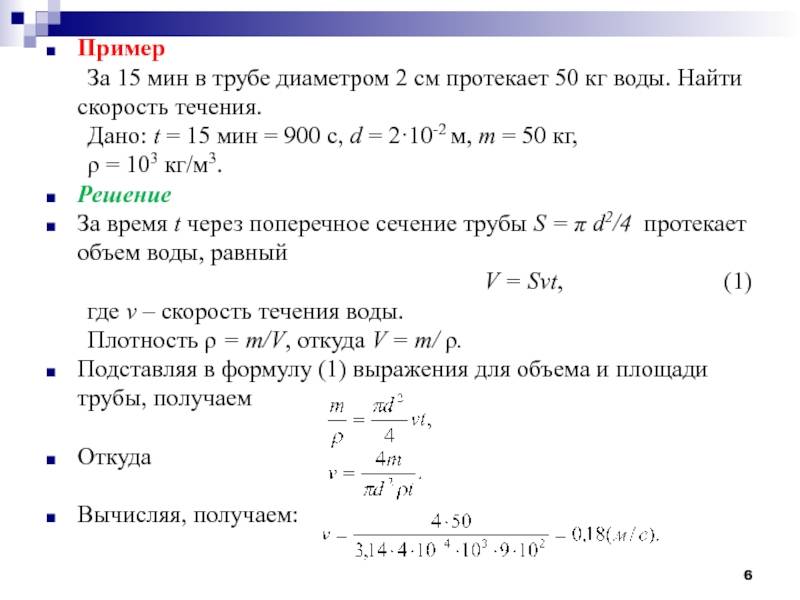

Скорость потока

Как выглядит расчет скорости потока жидкости в трубе? В случае ее вытекания через отверстие небольшого диаметра действует приведенный выше закон Торричелли.

Однако в большинстве случаев скорость потока жидкости в трубе рассчитывается для трубопровода большой протяженности, гидравлическим сопротивлением которого нельзя пренебречь. Раз так – мы сталкиваемся с теми же проблемами: на скорость при постоянном перепаде на участке влияет слишком большое количество факторов.

Ситуация резко упрощается, если нам известен расход. Для несжимаемых жидкостей действует упрощенная формула уравнения непрерывности: Q=Av, где Q – расход воды в метрах в секунду, А – площадь полного или живого сечения, v – средняя скорость жидкости в трубе круглого сечения или любой другой формы.

Зная приведенные выше справочные данные расхода воды сантехприборами, нетрудно рассчитать скорость движения потока в водопроводной трубе известного диаметра.

В качестве примера давайте выясним, с какой скоростью будет двигаться вода в подводке ХВС с внутренним диаметром 15 мм (0,015 м) при одновременном наполнении сливного бачка, использовании посудомоечной машины и умывальника.

На фото – подводки водоснабжения в квартире. 15 мм – наиболее часто применяемый диаметр.

  1. Суммарный расход воды приборами, согласно приведенной выше таблице, составит 0,1 + 0,3 + 0,12 = 0,52 л/с, или 0,00052 м3/с.
  2. Площадь сечения трубы равна 3,14159265 х 0,0075 м^2 = 0,000176714865625 м2.
  3. Скорость потока в метрах в секунду равна 0,00052 / 0,000176714865625 = 2,96.

Для справки приведем некоторые значения скорости движения воды в трубопроводах различного назначения.

СистемаДиапазон скоростей, м/с
Самотечная система отопления0,2 – 0,5
Система отопления с принудительной циркуляций, розлив0,5 – 3
Система отопления с принудительной циркуляцией, подводки к отопительным приборам0,2 – 0,5
Магистрали водоснабжения0,5 – 4
Подводки водоснабжения0,5 – 1
Циркуляция в системе ГВС0,2 – 0,5
Безнапорная канализация (в том числе, ливневая канализация)0,35 – 1
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
