Как правильно выбрать сечение для провода заземления

Немного теории

Обычному человеку, не особо вдающемуся в основы электротехники, достаточно сложно разобраться во всех этих нюансах. Особенно когда начинают оперировать такими понятиями как заземление, зануление, глухо заземленная или эффективно заземленная нейтраль. Поэтому, для начала попробуем доступным языком объяснить суть всех этих обозначений, и определить основную цель, с которой их придумали.

• Существует пять основных схем подключения нейтрали электрооборудования. Нейтралью называют общую точку обмоток электрооборудования, соединенного в звезду. Соединение звезда — это кода три начала обмотки подключаются к соответствующим фазным проводам, а концы этих обмоток соединяются между собой — нейтраль.
• В точке соединения концов этих обмоток, в идеальных условиях потенциал будет равен нулю. Такой же потенциал имеет земля. Поэтому при помощи шины или проводника выполняется заземление нейтрального провода. Обычно подключается он к специальной шине стационарного заземлителя.
• Такая система называется TN или системой с глухо заземленной нейтралью. В нашей стране она повсеместно используется в электроустановках до 1000В и подразделяется на три подвида.
• Но прежде чем мы приступим к разбору этих подвидов, давайте определимся, что такое нулевой и защитный провод. Как говорит инструкция, нулевым или нейтральным проводом называется проводник, подключенный к нейтрали. На схемах этот провод обычно обозначают – «N».

Кроме того, существует еще так называемый проводник защитного заземления. Он обозначается «РЕ». Используя КС 066 1 зажим плашечный заземляющего провода или другой подобный вид подключения, он подключается к земле и к корпусу оборудования, тем самым, обеспечивая нулевой потенциал на корпусе. Но как мы помним, в сетях с глухо заземленной нейтралью она так же подключается к земле.

Именно, исходя из этого условия, в сетях TN и существует три вида подключения:

Сечение кабеля для открытой электропроводки

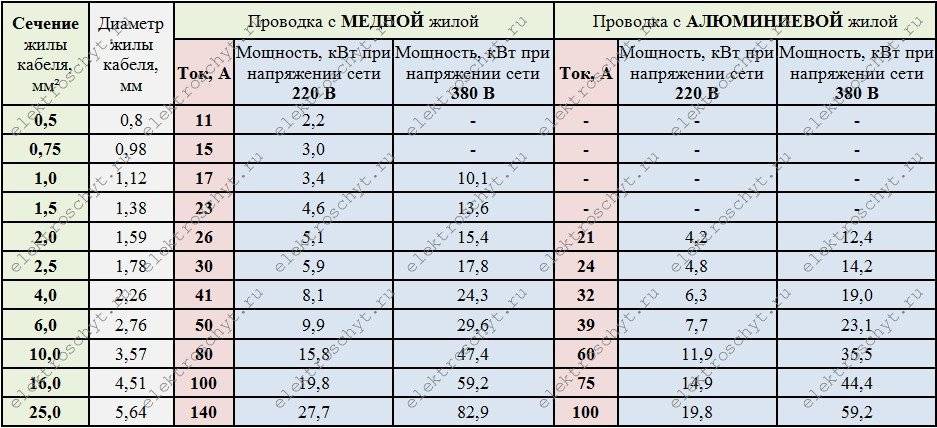

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

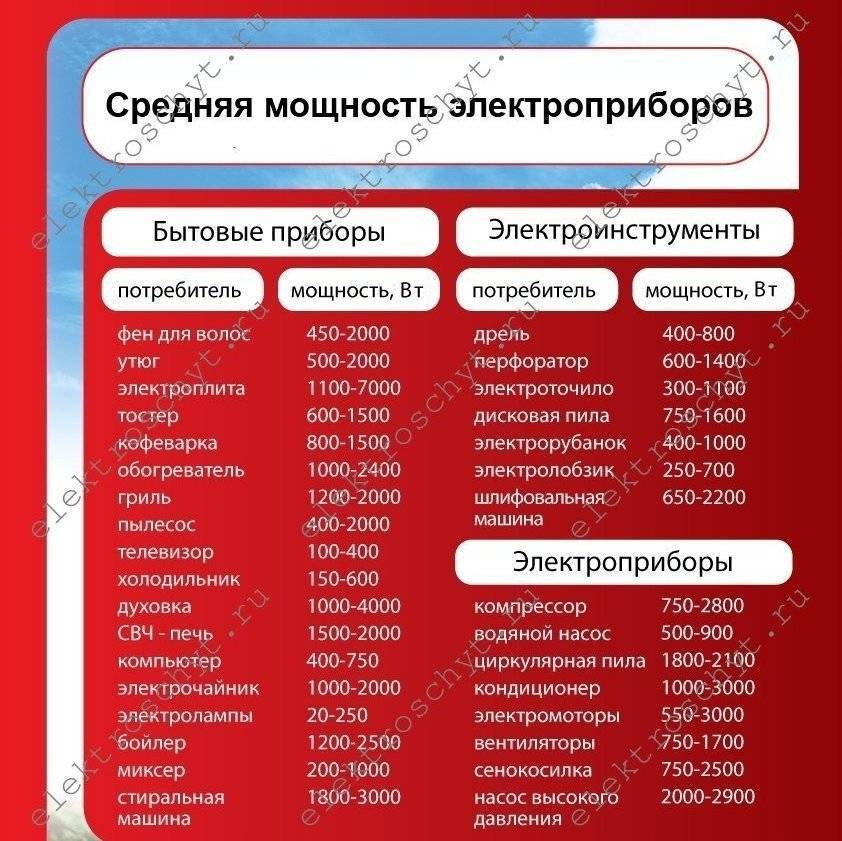

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

• В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
• Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
• Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
• Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

• На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
• Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
• Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
• Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
• ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Принцип построения и назначение защитного заземления

Если говорить простыми словами, защитное заземление формируется следующим образом. Заземляющий провод подключается к нетоковедущей металлической части.

На следующем этапе «земля», подключенная к оборудованию, объединяется, а далее идет отдельным проводом или шинкой к заземляющему устройству.

В случае пробоя напряжения на металлический корпус и прикосновения к нему человека потенциал идет через землю, а не через тело. Благодаря низкому сопротивлению, быстрее срабатывает защит и УЗО.

Для сравнения R заземляющего контура всего 4 Ом или меньше, а человека — более 1000 Ом. По закону Ома мы знаем, что ток всегда идет по пути наименьшего сопротивления.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое диммер и для чего он нужен?

Таким образом, защитное заземление предназначено для решения таких задач:

• уменьшение разницы потенциалов между заземляемым устройством и иными предметами и защита жизни человека;
• отвод тока в землю и повышение его значений для срабатывания защитных устройств (УЗО, автоматов).

Следовательно, при прокладывании проводника для заземления важно позаботиться о наличии защитных устройств. Последние должны быстро реагировать на утечку или высокие токи, отсекая поврежденный участок

Чем быстрее это произойдет, тем лучше.

Основные термины

Для лучшего понимания разберемся с основными терминами, ведь это важно для правильного выбора и монтажа заземляющего проводника. Рассмотрим базовые определения:

Рассмотрим базовые определения:

1. Заземление — соединение металлических деталей электрической установки или оборудования с заземляющим устройством. Иными словами, это комплекс мероприятий, направленных на повышение безопасности человека при пользовании электрическими приборами.
2. Заземляющее устройство представляет собой группу элементов, обеспечивающих отвод напряжения (потенциала) в землю для защиты человека от негативного действия электрического тока. В его состав входит заземлитель и провод или шинка, соединяющая с нетоковедущей частью.
3. Заземлитель — конструкция, представляющая собой несколько сваренных металлических шинок, погруженных в землю на определенную глубину для обеспечения быстрого отвода потенциала. Главной характеристикой заземлителя является сопротивление, которое не должно превышать 4 Ом.
4. Заземляющий провод — изделие, соединяющее металлическую нетоковедущую часть оборудования с заземлителем. Фиксируется с помощью сварки или болтового соединения. От правильности выбора этой части конструкции напрямую зависит степень безопасности.

5. Заземляющая шина — элемент распределительных щитов, предназначенный для подключения PE-проводников, нулевого рабочего провода и заземлителя. Главным отличием от провода являются конструктивные особенности, позволяющие крепить к шине другие заземляющие провода.

Сегодня часто встречается такой термин, как контур заземления. Это название заземлителя, используемое в обиходе. Здесь также подразумевается конструкция, состояния из нескольких электродов или металлических уголков, находящихся в земле и смонтированных в форме треугольника. Именно к этой конструкции подключается заземляющая шинка.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
3. TT — прямое защитное заземление, установленное на электрооборудование;
4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

• PE — «заземление»,
• PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Цветовая маркировка проводов и кабелей в Республике Беларусь

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
2. Голубой цвет это НОЛЬ (N)
3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

• L1 (фаза A) – ЖЕЛТЫЙ
• L2 (фаза B) – ЗЕЛЕНЫЙ
• L3 (фаза С) – КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE –  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N – всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L – может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 – коричневый, L2 – черный, L3 – серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

• Желто-зеленый – всегда ЗАЗЕМЛЕНИЕ.
• Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
• Коричневый – это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Заземление и нормы его монтажа

Прежде чем приступать непосредственно к поиску защитного заземления давайте определимся что это такое и зачем оно вообще необходимо. Ведь зная это нам будет значительно легче определить его на схеме или по месту.

Что такое заземление?

Согласно п. 1.7.29 ПУЭ защитное заземление – это заземление электрических установок и аппаратов, выполняемое в целях электробезопастности. Непосредственно в процессе передачи и распределения электроэнергии данный провод не принимает никакого участия. Его основное назначение, это снижение потенциала на корпусе электрооборудования при возникновении аварийных ситуаций.

Давайте разберем данный вопрос более детально. Итак, у нас есть фазный и нулевой проводник, по которым непосредственно протекает рабочий ток электроустановок. Заземляющий проводник в этом процессе совершенно не принимает участия, так зачем он нужен?

Обратите внимание! Здесь и далее мы рассматриваем однофазную электрическую сеть, как наиболее распространенную

• Провод заземляющий связывает корпус вашей стиральной машинки, утюга или любого другого электрооборудования с землей. Как мы уже отмечали, в обычных условиях он находится без напряжения.
• Ток протекает по фазному и нулевому проводнику. Но, теперь допустим ситуацию, когда на фазном или нулевом проводнике повреждается изоляция и он соприкасается с корпусом вашей электроустановки. Получается на корпусе появляется напряжение. Поэтому при прикосновении к нему вам поразит электрическим током.
• Если же ваш корпус соединен с землей заземляющим проводником, то избыточный потенциал по заземляющему проводу уйдет в землю. Данная формулировка не совсем правильна с технической точки зрения, но наиболее точно объясняет происходящие процессы. Поэтому профессионалов прошу меня не хаять. В результате даже при повреждении изоляции провода с коротким замыканием на корпус вы можете безопасно прикоснуться к корпусу электроустановки.

Требования предъявляемые к проводу заземления

Вообще вопросам связанными с защитным заземлением в ПУЭ посвящен целый раздел1.7. Здесь оговариваются разнообразные варианты заземления для электроустановок до и выше тысячи вольт, вопросы схем выполнения защитного заземления, сечения для каждого отдельного случая и многое другое.

Мы остановимся только на вопросах касающихся однофазных электрических сетей:

Самый простой способ как узнать какой провод заземление — это определить его по цвету. Согласно п.1.1.29 ПУЭ защитное за мление должно быть обозначено желто-зеленым цветом.

Так же провод защитного заземления обозначают буквенными символами — PE. Преимущественно это обозначение можно встретить на схемах или в местах подключения электрооборудования.

Обратите внимание! В некоторых схемах вы можете встретить обозначение PEN. Это значит, что применяется совмещенная прокладка нулевого и защитного провода. То есть к данной жиле или шине мы крепим и нулевой и защитный провод

То есть к данной жиле или шине мы крепим и нулевой и защитный провод.

• Если вы выполняете монтаж проводки своими руками, то вы должны знать, что провод защитного заземления не должен иметь коммутационных аппаратов.
• Что касается сечения защитного заземления, то оно должно соответствовать табл.1.7.5 ПУЭ. Для проводов сечением до 16 мм 2 , оно должно соответствовать сечению фазного провода. Это правило относится ко всем проводам и кабелям, которые содержат и нулевую и защитную жилу.
• Если нулевой провод прокладывается отдельно от силового, то согласно п.1.7.127 его сечение должно быть не менее 2,5 мм 2 если защитный провод имеет защиту от механических повреждений, например, проложен в гофре. Если же он не имеет такой защиты, то инструкция предписывает выбирать медный проводник сечением не меньше 4 мм 2 .
• Так же стоит отметить и материал данного проводника. Он должен соответствовать материалу фазного проводника. Но так как в бытовых помещениях и квартирах с 2001 года разрешается устанавливать только медную проводку, то и провод защитного заземления должен быть выполнен из этого материала.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

• изолированной;
• неизолированной;
• находится в составе кабеля;
• быть отдельным одножильным проводом;
• алюминиевой;
• медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

• ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
• NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
• ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

• ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
• ШВВП – аналогично предыдущему, только он не круглый, а плоский.
• ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Цвет провода заземления и особенности подключения

Во избежание путаницы важно понимать, какие обозначения необходимо предусмотреть для таких проводов. На сегодня применяются следующие виды маркировок:

На сегодня применяются следующие виды маркировок:

1. PE — 0-ые защитные провода и шинки, имеющие расцветку в виде переплетающегося желто зеленого оттенков.
2. N — 0-ые провода, обозначаемые голубым цветом (нейтраль).
3. PEN — объединение нуля и заземления. Главная часть голубая, на краях совмещение желто-зеленого цвета.

В нашем случае применяется обозначение с соответствующим цветовым исполнением (желтый и зеленый). Таким же образом он обозначается и в трехжильном проводе.

Если под рукой нет провода с необходимым цветом, можно использовать обычную изоленту желтого и зеленого цвета. Все, что требуется — сделать отметки на концах провода.

Заземление (PE) выводится и подключается к заземляющей шине, корпусу или металлической дверце щитка. Нулевой провод (N) соединяется с шинкой нейтрали.

Подробнее про заземление и зануление , в чем разница между ними.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ

Существует ряд способов измерения сопротивления заземляющих устройств. Ниже приводится описание принципа измерения при помощи одного из широко применяемых в практике приборов — измерителя заземлений типа МС-07 (МС-08).

Прибор работает по принципу магнитоэлектрического логометра. Основными деталями прибора являются две

Pис. 22. Принципиальная схема измерителя заземлений . I1, E1, I2, E2

— обозначения зажимов прибора.

рамки, одна из которых 1—1 включается как амперметр, вторая — 2—2 — как вольтметр. Эти катушки воздействуют на ось прибора в противоположных направлениях. Благодаря такому устройству отклонения стрелки прибора пропорциональны сопротивлению (величине U/I

), а шкала прибора градуирована вомах . Источником питания при измерении служит генераторГ постоянного тока, приводимый во вращение от руки. На общей оси с генератором укреплены прерывательП и выпрямительBn Для измерения сопротивления отдельных заземлителей или сложных заземляющих устройств требуется еще два специальных заземлителя — зонд З

и вспомогательный заземлительВ .

Вспомогательный заземлитель создает цепь для измерительного тока через этот заземлитель и испытываемый.

Измерительная цепь проходит от зажима плюс генератора через рамку 1—1, вспомогательный заземлитель, испытываемый заземлитель, прерыватель и генератор. Рамка 1—1 получает постоянный ток от генератора, затем прерыватель П

преобразует ток в переменный, который поступает в землю через вспомогательный заземлительВ . В рамку 2—2, включенную между испытываемым заземлителем и зондом, подается выпрямленное через выпрямительBn напряжение. Таким образом, благодаря наличию прерывателя и выпрямителя через рамки логометра протекает постоянный ток (сплошные линии), а через землю — переменный (пунктирные линии). Наличие выпрямителя препятствует также попаданию блуждающих токов в рамку 2—2.

Для уменьшения погрешности последовательно с рамкой 2—2 включено добавочное сопротивление равное 150000 ом

Расстояние между испытываемым заземлнтелем и зондом должно быть не менее: для одиночных заземлителей — 20 м

, для заземлителей из нескольких (двух—пяти) труб— 40м , для сложных заземляющих устройств — не менее 5-кратного значения наибольшей диагонали (D ) площади, занимаемой испытываемым заземлителем. Расстояния между вспомогательным и испытываемым заземлениями следует брать не менее 40м при простых заземлителях и не менее 5D + 40 — при сложных.

Уменьшение указанных расстояний ведет к увеличению погрешности при измерениях. Измерения производят 2— 3 раза и определяют среднее значение.

Каким должен быть провод заземления

Требования, предъявляемые к заземляющему проводу, могут быть различны, все зависит от особенности почвы, цели которые ставятся перед ним, эксплуатационных характеристик, а также самих электроустановок.

1. Количество жил у провода и его класс гибкости. Для подключения электрических установок к заземляющему проводу используются моножильные и однопроволочные провода.
2. В том случае если дверцы щитков, в которых происходит распределение проводов, ячейки, заземляющие блоки необходимо часто открывать или закрывать, то для этого используют другие провода – мультижильные или многопроволочные. Именно они более устойчивы к частым сгибаниям-разгибаниям.
3. Расположение. Данный провод может проходить либо как отдельная линия, либо находиться в кабельно-проводном изделии.
4. Наличие или отсутствие изоляции. Данное условие нужно в том случае, если провод необходимо будет использовать как в открытом, так и закрытом способе.
5. Используемый токопроводящий материал. Выбор жилы находящейся в проводе (медная, стальная, алюминиевая) зависит от физических свойств проводника и его химической стойкости.

К примеру, медь обладает наименьшим показателем удельного сопротивления и отличными антикоррозийными характеристиками в сравнении с другими веществами (алюминий, сталь).
