Расшифровка маркировки и сферы применения провода ПУГВ

Преимущества и недостатки провода ПВ 3

Как и у любого проводника, у ПВ 3 есть свои плюсы и минусы. Положительные стороны:

  • Проводник обладает средним уровнем гибкости, чего вполне хватает для решения многих задач по укладке, где ПВ 1 и ПВ 2 показали бы себя плохо.
  • Отличная устойчивость к воздействию внешних факторов благодаря изоляционному слою и поливинилхлорида. Проводу в не попорченной изоляции не страшна вода, влага, плесень или перепад температур.
  • Наличие в изоляции антипиренов — специальных веществ, которые тушат сами себя. Если провод загорится из-за пожара, то его изоляция не начнет гореть и будет препятствовать распространению пламени.
  • Низкая стоимость. Провод ПВ 3 достаточно дешев по сравнению со своими аналогами, что делает его еще более привлекательным на рынке кабельно-проводниковой продукции.
  • Проводнику не страшны грызуны. Это возможно благодаря тому, что изоляция пропитана специальным веществом, отпугивающим насекомых и мышей.

Провода ПВ-3, ПВ-1, ПуГВ

Среди недостатков провода выделяются следующие:

  • Один слой изоляционного покрытия.
  • Механическая память жилы. Если кабель долго лежал скрученным при использовании, то разгибать его не рекомендуется.

Хранение ПВ 3 в бобинах

Расшифровка маркировки

Название изделия обычно сообщает нам много информации о свойствах продукта и сферах его применения. Поэтому расшифруем аббревиатуру ШВВП:

  • Ш – обозначает «шнур»;
  • В – указывает на тип оболочки жил. В данном случае – поливинилхлоридная оболочка;
  • В на второй позиции аббревиатуры характеризует внешнюю изоляцию (поливинилхлоридная);
  • буква П – конфигурация профиля, то есть плоский.

Судя из расшифровки марки ШВВП можно сделать вывод, что в этом случае мы имеем дело именно с категорией соединительных шнуров. Примем это к сведению, хотя в народе их называют проводами и даже кабелями, но такие названия, строго говоря, некорректные.

В данной статье мы будем применять народное название «гибкий провод», помня, что по своей сути – это именно шнур.

  1. Начинается аббревиатура с «П», но поскольку следующая буква «у» является строчной, то она приписывается к первой заглавной. Расшифровываем и получаем словосочетание «провод установочный». Несколько лет назад все силовые проводники делились на две категории – монтажные и установочные. К числу первых относились более жесткие, вторых – гибкие кабели. Это основные отличия, но было несколько и других. В наши дни любая проводка называется установочной.
  2. Чтобы указать на повышенную гибкость кабеля, в аббревиатуры принято добавлять букву «Г». Она имеется в маркировке провода ПуГВ. При отсутствии данного символа кабель считается жестким. Если вдаваться в подробности, то буква «Г» появляется в аббревиатуре любого провода, который в соответствии с ГОСТ относится к пятому классу гибкости.
  3. Заканчивается аббревиатура буквой «В». Здесь говорится об изоляции жил, и в кабеле ПуГВ она производится из винила (поливинилхлорида, сокращенно – ПВХ). Если в названии появляется вторая буква «В», то изделие имеет внешнюю оболочку из аналогичного материала. В нашем случае ее нет, поэтому оболочка отсутствует.
  4. В конце аббревиатуры может появляться символ, указывающий на степень пожарной безопасности изделия. Если таковой отсутствует, то кабель относится к категории электротехнических элементов, не поддерживающих распространения огня при условии одиночной укладки. Строчные буквы «нг» говорят о том, что провод не поддерживает горение даже в случае групповой прокладки.

В изделия с приставкой «нг» в соответствии с ГОСТ могут появляться дополнительные обозначения в виде LSLTx – минимальное выделение пыли и вредных газов в процессе горения.

Из латинских обозначений выделим HF – отсутствие любых коррозийно-активных газов в процессе горения вещества. Более полная аббревиатура HFLTx указывает на то, что кабель при воздействии огня выделяет минимальное количество пыли, вредных газов и веществ, активных к коррозии.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

  • Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
  • Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
  • Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

  • Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
  • Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
  • Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
  • Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
  • И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

  • Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
  • И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Расшифровка маркировки

Чтобы лучше разобраться в назначении и особенностях ПуГВ, для начала следует расшифровать маркировку провода, в которую заложены основные характеристики и описание изделия.

  1. Начинается аббревиатура с «П», но поскольку следующая буква «у» является строчной, то она приписывается к первой заглавной. Расшифровываем и получаем словосочетание «провод установочный». Несколько лет назад все силовые проводники делились на две категории – монтажные и установочные. К числу первых относились более жесткие, вторых – гибкие кабели. Это основные отличия, но было несколько и других. В наши дни любая проводка называется установочной.
  2. Чтобы указать на повышенную гибкость кабеля, в аббревиатуры принято добавлять букву «Г». Она имеется в маркировке провода ПуГВ. При отсутствии данного символа кабель считается жестким. Если вдаваться в подробности, то буква «Г» появляется в аббревиатуре любого провода, который в соответствии с ГОСТ относится к пятому классу гибкости.
  3. Заканчивается аббревиатура буквой «В». Здесь говорится об изоляции жил, и в кабеле ПуГВ она производится из винила (поливинилхлорида, сокращенно – ПВХ). Если в названии появляется вторая буква «В», то изделие имеет внешнюю оболочку из аналогичного материала. В нашем случае ее нет, поэтому оболочка отсутствует.
  4. В конце аббревиатуры может появляться символ, указывающий на степень пожарной безопасности изделия. Если таковой отсутствует, то кабель относится к категории электротехнических элементов, не поддерживающих распространения огня при условии одиночной укладки. Строчные буквы «нг» говорят о том, что провод не поддерживает горение даже в случае групповой прокладки.

В изделия с приставкой «нг» в соответствии с ГОСТ могут появляться дополнительные обозначения в виде LSLTx – минимальное выделение пыли и вредных газов в процессе горения.

Из латинских обозначений выделим HF – отсутствие любых коррозийно-активных газов в процессе горения вещества. Более полная аббревиатура HFLTx указывает на то, что кабель при воздействии огня выделяет минимальное количество пыли, вредных газов и веществ, активных к коррозии.

Провод ПуГВ: характеристики и области применения

Провод ПуГВ – один из лучших проводников для прокладки сложных силовых и коммуникационных сетей, обладающий прекрасной гибкостью и надежной полихлорвиниловой оболочкой с цветовым маркированием. Провод в основном применим для стационарной скрытой от прямого воздействия солнечных лучей проводки внутри промышленных, офисных и бытовых помещений. Отличные технические характеристики провода ПуГВ с повышенной способность к изгибу малым радиусом позволяет его использовать с высокой эксплуатационной надежностью в местах сложной коммуникации.

Технические характеристики провода ПуГВ

Эксплуатационная надежность и отличительные технические характеристики провода ПуГВ обеспечиваются соответствием проводника ГОСТу 6323-79 с параметрами:

Конструктивно провод ПуГВ представляет собой многопроволочный одножильный токопроводник с защитной полимерной изоляцией (ПВХ).

Провод рассчитан на номинальное рабочее напряжение до 450/750 В переменного тока частотой до 400 Гц или на постоянный ток с пиковым рабочим напряжением до 1000 В, что позволяет использовать проводник в электросетях бытового назначения или в промышленных высоковольтных сетях.

Рабочий диапазон окружающей среды может колебаться в пределах от -50 до +70 градусов при относительной влажности до 98%, при этом допускается разогрев проводника до рабочей температуры около 70 градусов. Несмотря на широкий рабочий диапазон температур, рекомендуется не проводить монтаж провода при снижении температуры окружающей среды ниже -15 градусов из-за снижения эластичности полимерной защитной оболочки.

Полимерная оболочка провода ПуГВ способна выдерживать кратковременный разогрев до температуры не более 160 градусов, не поддерживает горения и устойчива к воспламенению, что относит провод к пожаробезопасному классу в соответствии с ГОСТом Р 53315-2009 – О1.8.2.5.4.

Провод ПуГВ устойчив к механическим, вибрационным и акустическим воздействиям и обладает повышенной гибкостью с минимальным радиусом изгиба 5 наружных диаметров. Для облегчения составления сложных схем электропроводки провод выпускается в разной цветовой защитной оболочке, что позволяет маркировать фазы тока или использовать его в управляющих и коммуникационных блоках промышленного оборудования. Цвет изоляции в соответствии с нормативными документами может быть белым, серым, желтым, оранжевым, фиолетовым, красным, розовым, голубым, синим, зеленым, черным, коричневым, желто-зеленым, а также свешанной расцветкой в зависимости от ассортимента производителя. Гарантированный минимальный срок службы провода составляет не менее 15 лет.

Сфера применения провода ПуГВ

  1. Провод ПуГВ относится к кабельной продукции многофункционального назначения и применения, т.к. его ассортимент имеет сечения провода от 0,5 мм2 до 400 мм2, что позволяет использовать данный провод, как в коммуникационных схемах, так и в качестве силовых электрических магистралей.
  2. В случаях необходимости организации проводки вне помещений провод рекомендуется укладывать в полимерные или стальные трубы, короба, лотки и другие специализированные колодцы, т.к. полихлорвиниловый материал защитной оболочки обладает «старением» под воздействием ультрафиолета.
  3. Оптимальным применением провода ПуГВ принято считать организацию коммуникационных и силовых электрических сетей под штукатуркой, в строительных колодцах и каналах, в монолитном бетоне и кирпичной кладке, а также при организации подвесных электрических сетей внутри помещения.

Маркировка установочных проводов и кабелей

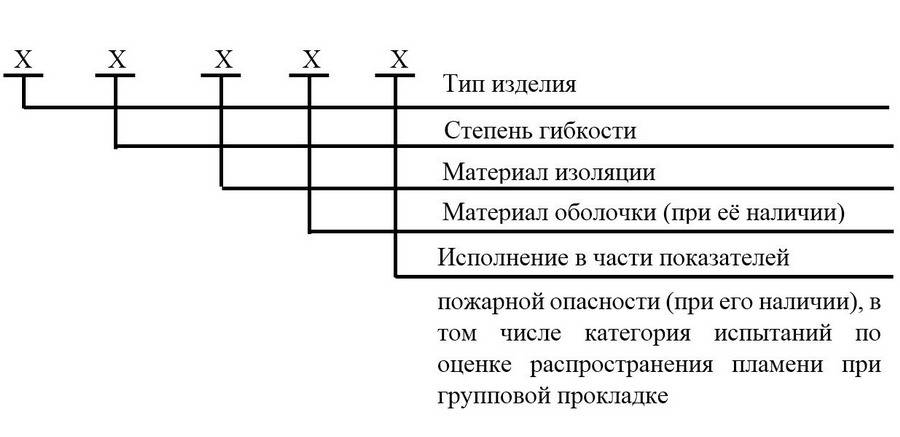

Согласно ГОСТу, маркировка таких электромонтажных изделий расшифровывается следующим образом:

  • Первые две буквы определяют тип: провод (Пу) или кабель (Ку);
  • Третья буква характеризует гибкость. Символ Г обозначает, что изделие обладает повышенной гибкостью. Если в процессе монтажа проводник сгибать не планируется, то можно выбирать марку без буквы Г;
  • Четвёртый символ определяет материал изоляции. Если защита выполняется из поливинилхлоридного пластиката, то в маркировке присутствует символ В, если полимерные материалы, то символ П.
  • Пятый символ характеризует степень пожароопасности. Например, если буква отсутствует, то токопроводящий элемент не поддерживает горение в случае одиночной прокладки. Если обозначение «нг (A, B, C, D) – LS», то он не поддерживает горение при групповой прокладке (А, В, С и D обозначают категории), если маркировка «нг (A, B, C, D) – LSLTx», то при групповом прокладывании кабель не только не поддерживает горение, но ещё дополнительно обладает пониженным газо,- и дымовыделением. Кроме этого, проводники, отмеченные данной маркировкой, при повышенных температурах не выделяют токсичные вещества в окружающую среду.

Также в маркировку входят следующие характеристики:

  • Климатическое исполнение пишется через дефис от марки (определяется согласно ГОСТ 15150);
  • Число и номинальное сечение жил (пишутся через знак умножения). Если в кабеле присутствует провод заземления, то после символа «+» добавляются символы «РЕ», если нулевая, то вводятся символ «N». Далее идут их характеристики;
  • В конце маркировки указываются технические условия для эксплуатации изделий (определяется согласно ГОСТ 15150).

Расшифровка маркировки

Это интересно: Провод ПРКА — распишем по пунктам

Область применения

Давайте разберемся, где применяется ПуГВ. Его характеристики допускают использование провода для монтажа электрических щитов, линий освещения и для стационарного подключения в качестве силовых проводников. Также его удобно использовать для сборки щитов. Такая характеристика как класс гибкости, а для ПуГВ это 5, позволяет выполнять подключение и сборку схем в труднодоступных местах, в том числе и для соединений силовых и сигнальных цепей внутри электронных устройств.

Он отлично подходит для сборки схем внутри люстр или светильников, при условии, что их лампы не слишком сильно греются и сами приборы не будут установлены в помещениях с повышенной температурой. В последнем случае лучше использовать термостойкий провод РКГМ.

Также высокий класс гибкости позволяет использовать проводник при нестационарном монтаже электрического оборудования. Однако в этих целях всё же лучше использовать провода с несколькими многопроволочными жилами и двойной изоляции, например, ПВС или ШВВП. Их характеристики подразумевают большую защиту от механических повреждений, а два слоя изоляции снижают вероятность коротких замыканий и искрообразования.

При прокладке наружным способом ПуГВ нужно прокладывать в кабельных каналах или гофрированных трубах, чтобы исключить вероятность механических повреждений и растрескивания изоляции под воздействием ультрафиолета.

Гибкость позволяет организовать металлосвязь с подвижными частями электрических щитов (корпусов с дверьми).

Особенности и преимущества

Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.

Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.

При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.

Конструктивные особенности

При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.

Подробнее о конструкции провода ПуГВ:

  1. Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
  2. Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
  3. Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
  4. Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
  5. Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
  6. Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
  7. В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:

Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета

Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая

Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.

Применение провода ПУГВ

Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.

Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.

https://youtube.com/watch?v=YK6KEeUu9mY

Технические характеристики ПУГВ

У установочного провода подобного типа есть ряд важных характеристик:

  • Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
  • Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
  • Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
  • Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.
Номинальное сечение (мм2)Минимальное число проволок в жиле (шт.)Наружный диаметр провода (мм)Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС (Мом/км)
0,572,039,6
0,7572,225,5
172,321,8
1,572,814,0
2,0153,19,97
2,5193,58,05
4,01944,89
6,0194,63,11
10496,32,0
16497,51,21
25779,90,809
3510510,90,551
5014413,30,394
7021015,50,277
9528517,60,203
12036019,50,162
15044421,20,129
18555523,80,104
24076027,10,0808

Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.

  • Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
  • Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
  • Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.

Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0

Состав

Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.

Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.

В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.

Цвет

Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий

Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов

Цвета оболочки

Где применяется провод ПУГВ (назначение)?

Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.

Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.

Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.

Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.

Возможно использовать проводник и при нестационарном монтаже электрического оборудования.

Конструктивные особенности

ПуГВ отличается предельной конструктивной простотой и представляет собой изолированную токопроводящую жилу.

Жила скручивается из нескольких тонких проволок одинакового диаметра. При площади поперечного сечения до 40 мм² количество проволок равно семи (скрутка типа “шесть вокруг одного”). При дальнейшем наращивании площади количество повивов и число образующих их проволок растут: до 19 при площади не свыше 100 мм² и 37 для проводов с максимальной токовой нагрузочной способностью.

Изоляция проводов выполнена из ПВХ и имеет различную толщину, которая фиксируется в стандартах. Минимальная толщина установлена равной 0,6 мм, для жил с максимально допустимой площадью поперечного сечения в 240 мм² она увеличивается до 2,2 мм.

С целью обеспечения удобства идентификации при прокладке и эксплуатации применяется окраска изоляции в различные цвета: синяя или голубая окраска обозначает ноль, из желто-зеленых проводов монтируется заземление. Все прочие цвета используются в фазных проводах.

Технические характеристики

В магазинах можно найти провод ПВ-3 сечением от 0,75 мм² до 50 мм². Есть и большие размеры, но их обычно возят под заказ. Основная характеристика любого провода и кабеля — максимальное сопротивление жилы. Оно строго регламентируется и не может быть больше указанного значения. Оно приведено в таблице.

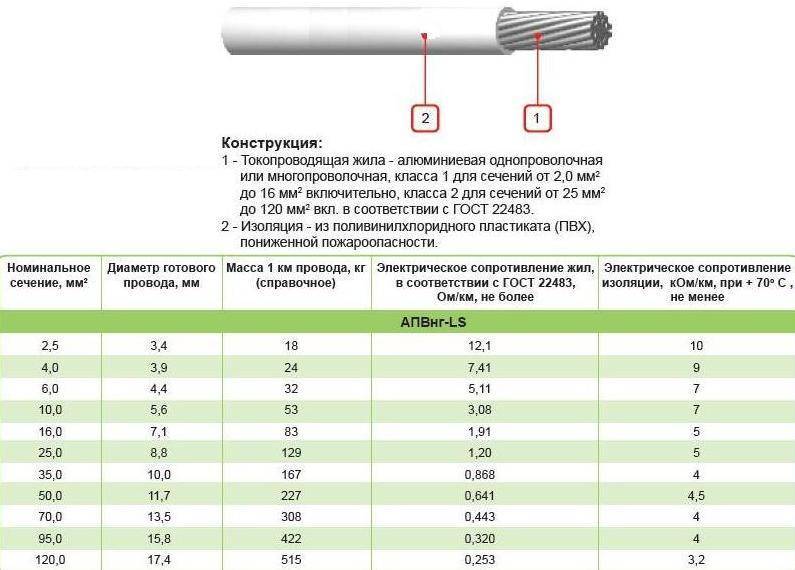

Технические характеристики провода ПВ-3

Второй важный параметр — сопротивление изоляции. От этой характеристики зависит область использования кабельной продукции. ПВ-3 в любом варианте должен иметь сопротивление изоляции не менее 1 МОм. Провода с такими характеристиками могут использоваться как в помещениях с любыми условиями эксплуатации, так и на улице.

Остальные технические характеристики:

  • Повышенная стойкость к влажности: до 100% при +35°C.
  • Стойкость к:
    • плесени;
    • ударам;
    • изгибам;
    • вибрации;
    • акустическим воздействиям.
  • Не распространяют горение.
  • Жила не должна нагреваться выше +70°C.

Важен еще срок эксплуатации — около 10-15 лет. При этом гарантийный срок большинства производителей — 2 года. В общем, очень неплохие характеристики.

Описание характеристик

Цена на провод ПВ-3 зависит от его сечения. В среднем, стоимость одного метра такая:

  • ПВ-3 1,5 — 10 руб/м;
  • ПВ-3 2,5 — 15 руб/м;
  • 4 мм² — 25 руб/м;
  • 6 мм² — 37 руб/м;
  • 10 мм² — 65 руб/м;
  • 16 мм² — 98 руб/м;
  • 25 мм² — 148 руб/м;
  • 35 мм² — 210 руб/м.

Обычно провод ПВ-3 собран из множества медных или алюминиевых проволок. Стандарт (оба) допускает применение моножилы. Но, для того чтобы достичь требуемого класса гибкости, необходимо использовать очень дорогую медь. Более дешевый вариант — несколько проволок. Обычно их не менее 7. Они могут быть скручены с определенным шагом.

Длительно допустимый ток для провода ПВ 3 при разных условиях прокладки

Еще один важный параметр — длительно допустимый ток. Эту характеристику можно использовать при расчете сечения проводника. Суммарный ток подключаемой к проводнику нагрузки не должен превышать длительно допустимый ток. А он меняется в зависимости от способа прокладки.
