Описание:
Провод термостойкий с медной жилой в изоляции из кремнийорганической резины, в оплётке из стекловолокна пропитанной эмалью РКГМ 1×10 предназначен для изготовления выводных концов электродвигателей, обмоток электрических машин температурного класса «Н» и аппаратов, если условия эксплуатации не связаны с влиянием агрессивных сред, попаданием паров или капель масел и т.п.. Искомый эмалированный (обмоточный) провод содержит 1 жилу сечением 10 мм2 . Жилы выпускаются из первокласного материала – медь, класс гибкости жилы — 5 по ГОСТ 22483-2012, что допускает получить устойчивую производительность эксплуатируемого оборудования.
Характерной особенностью кабельно-проводникового изделия являются следующие характеристики: изоляция жил — кремнийорганическая резина, оболочка — стекловолокно пропитанное эмалью или теплостойким лаком. Стоит сказать еще, что требуемая строительная длинна устанавливается при заказе и срок службы не менее 8 лет заданы производителем. Упомянутый кабель способен использоваться в условиях УХЛ, категория размещения 2 — 4, в допустимых температурных диапазонах от -60 °С до 180 °С.
Способ прокладки продукции РКГМ 1×10: для монтажа с фиксацией в производстве осветительной арматуры, промышленных и бытовых электронагревательных приборов, а также электроплит, духовых шкафов, термошкафов и других устройств, всюду, где проводка подвергается воздействию температуры, электродвигателей, внутри, в том числе в тропических условиях , что допускает обеспечить функционирование по тех. условиям.
В зависимости от поставленной длины РКГМ 1×10 осуществляется упаковка в наиболее нужную тару для добротной доставки ж/д или автомобильным транспортом. При экспедирование, определении кабельной тары и хранении необходимо учитывать, что эмалированный (обмоточный) провод РКГМ 1×10 имеет расчётную массу — 128 кг/км, максимальный наружный диаметр — 7.6 мм и минимальный радиус изгиба — 38 мм.
Вы можете купить эмалированный (обмоточный) провод РКГМ 1×10 по ценам производителя.
Характеристики и область применения термостойкого провода РКГМ
В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.
Расшифровка аббревиатуры
Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:
- буква «А» в начале отсутствует, что означает – жилы медные;
- Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
- Г – провод гибкий, не бронированный;
- М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

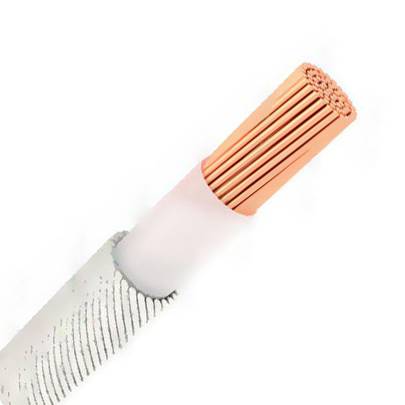

С конструкцией проводника вы можете ознакомиться на картинке ниже:
Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!
Основные параметры
Наиболее важные технические характеристики провода РКГМ:
- Номинальное напряжение (переменное) – до 660 В.
- Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
- Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
- Относительная влажность воздуха 100% при температуре не выше +35°С
- Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
- Гарантийный срок службы 8 лет.
- Устойчив к горению.
Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:
Область применения
Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:
- Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
- Изготовление обмоток в мощных электроустановках, а также переменных машинах.
- Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
- Монтаж в местах, подверженных образованию грибка и плесени.
Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой
Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.)
К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:
Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).
Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам
Производители
Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:
- Камкабель;
- Уралкабель;
- Рыбинсккабель;
- Новомосковский кабельный завод.
Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.
Напоследок рекомендуем просмотреть полезные видео по теме:
Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!
Будет полезно прочитать:
samelectrik.ru
Монтаж и установка проводов
Основные правила установки проводов:
- Поворотные участки делаются под углом 90°.
- Электрическая линия монтируется в горизонтальном либо вертикальном виде.
- Специалисты рекомендуют прокладывать кабели без взаимного пересечения. В случае отсутствия такой возможности – расстояния между токоведущими частями должны быть не менее 3 мм.
- При потолочной и напольной установке, выдерживается величина 10 — 15 см.
- У токовых проводов нагревательными трубопроводами должен быть зазор более 3 см.
- От открывающихся элементов (окна, двери) РКГМ кабеля монтируются на 10-15 см.
Существует две разновидности прокладки электрического провода:
- открытая;
- закрытая.
Таблица 3. Сравнительное описание открытой проводки
Таблица 4. Сравнительное описание скрытой проводки
Возможные разновидности открытой укладки кабеля
- Изображение примера защитного короба, выполненного из ПВХ-пластика для прокладки электрических кабелей
Использование ПВХ-коробки.
Это специальные каналы для надежного монтажа проводов, они бывают:
- плинтусные;
- настенные;
- напольные.
Поперечное сечение профилей также бывают разной конфигурации:
- треугольные;
- полукруглые;
- П-образные.
- Монтаж в пластиковых гофрированных трубах.
За основу берется специальный невоспламеняющийся ПВХ-пластикат, для наружного и внутреннего применения. Такие трубы позволяют защитить провода от мех.повреждений и воздействия влаги.
Изображение защитных гофрированных профилей, применяемые для протекции при укладке электрических кабелей
- Установка в жестких трубах. Отличие от предыдущего вида – отсутствие гибкости, при монтаже применяются дополнительные аксессуары. Жесткие каркасы бывают:
- П-форма;
- перфорированные;
- неперфорированные.
Используют на участках и вероятностью повреждения кабеля.
- Металлические рукава. Имеют оцинкованную оплетку, которая помогает защитить провод от ударов и создает отражение для кабелей информации.
Возможные разновидности закрытой укладки кабеля
Скрытая проводка требует соблюдения всех правил монтажа. При монтаже через стены, нужно внимательно осмотреть их поверхность. Если стены ровные, нет необходимости проводить штрабление. Но при проводке под штукатуркой, толщина слой должна быть более 7 мм. статью: → «Монтаж электропроводки без распределительных коробок».
В скрытой проводки дважды делается проверка целостности кабеля:
- до монтажа;
- после монтажа.
Контроль проводится индикаторным инструментом. При укладке в штрабах стены, провода крепятся скобами. Затем очищается участок от пыли и замазывается штукатуркой. Для улучшения защиты, все провода монтируются в защитных оболочках, типа коробов, гофрированных трубах. В таких моментах расчет производится по габаритным размерам защитных оболочек. Проводку скрытую также можно проводить в подвесных потолках без гофры, по воздуху, под покрытием напольным, а также закрытую гипсокартоном.
Провода и кабели маркируют буквами
Первая буква – материал жилы:
- А – алюминий
- Буквы нет – медь
Вторая буква – в обозначении провода:
- П – провод (ПП – плоский провод)
- К – контрольный
- М – монтажный
- МГ – монтажный с гибкой жилой
- П(У или Ш) – монтажный с гибкой жилой
Третья буква – в обозначении провода и кабеля; материал изоляции жил:
- В или ВР – поливинилхлоридная (ПВХ)
- П – полиэтиленовая
- Р – резиновая
- Н или НР – найритовая (негорючая резина)
- Ф – фальцованная (металлическая) оболочка
- К – капроновая
- Л – лакированная
- МЭ – эмалированная
- О – оплетка из полиамидного шелка
- Ш – изоляция из полиамидоного шелка
- С – из стекловолокна
- Э – экранированная
- Г – с гибкой жилой
- Т – с несущим тросом
Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.
Четвертая буква – особенности конструкции:
- А – асфальтированный
- Б – бронированными лентами
- Г – гибкий (провод), без защитного покрова (силовой кабель)
- К – бронированный круглыми проволоками
- О – в оплетке
- Т – для прокладки в трубах
Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).
В обозначении шнуров обязательно должна быть буква Ш.
Маркировка кабеля
Провод ВВГНГ frls
Для ркгм расшифровка поясняет особенности конструкции:
- так как буква «А» (алюминий) в наименовании кабеля отсутствует, значит, токопроводящая жила изготовлена из электротехнической меди;
- Р – материал первой оболочки, резина;
- К – сокращенное обозначение особенностей этого слоя – кремнийорганический, в некоторых справочниках упоминают «силиконовую резину» без изменения буквы в аббревиатуре стандартного названия;
- Г – этой буквой подчеркнута главная особенность изделия – гибкость (оболочек и многопроволочных жил), параметр соответствует определению по классификации ГОСТ 22483-77;
- М – наличие дополнительного внешнего слоя (стекловолоконной оплетки);
- «25» или другое число после буквенного сокращения обозначает площадь поперечного сечения единственного проводника в кабеле (кв. мм).
Виды прокладки
Установочный метод выбирают с учетом характерных преимуществ и недостатков. Открытую проводку проще контролировать визуально. Такой вариант подразумевает минимум затруднений на стадии монтажа и при выполнении ремонтных работ. Скрытая проводка не ухудшает эстетические параметры интерьера. Однако при выборе этой методики модернизация и устранение аварий будут сопряжены со значительными затратами.
Монтаж проводки в гофрированных гибких трубах под конструкцией подвесного потолка
Следует не забывать о возможности прокладки кабеля в специализированных коробах. В этом случае начальные инвестиции будут выше. Однако для проверок и других рабочих операций пригодится возможность быстрой разборки корпуса. При корректном подборе комплектующих несложно обеспечить идеальный внешний вид. Такие конструкции создают дополнительную защиту сетей электропитания.
Обзор марок термостойких проводов.
МГТФ
Аббревиатура расшифровывается как: кабель монтажный, гибкий, термостойкий с изоляцией из фторопласта. Имеет многопроволочную медную жилу. Используется для монтажа внутри различных приборов и для соединения аппаратуры между собой.
OLFLEX HEAT
Кабель отлично подходит для подключения различной нагревательной аппаратуры саун, бассейнов, бань, соляриев. Применяют его и для промышленности. Марка очень распространенная и популярная. Отличается тем, что не содержит галогена, применяться может при температуре до +180С. В составе имеет несколько жил от 2 до 24. Высокая степень гибкости, после возгорания слой пепла также будет являться изолятором. Цвет всегда красно-коричневый, провод заземления: желтый с зеленой полосой. Термоизоляция кабеля выполнена из силикона.
Провод предназначен для выходных концов электрических машин имеет изоляцию из двухслойной кремнийорганической резины (силикон), повышенную гибкость, максимальная температура использования +180С. Применяется в качестве обмотки на цилиндры с диметром, который равен двукратному от используемого провода. Возможна обмотка не менее 20 циклов.
Это жесткий кабель с силиконовой изоляцией, максимальная температура нагрева составляет +180С. Может быть в тропическом исполнении ПРКА-Т – такой вариант допустим для подключения электроплит, жарочных шкафов, духовок и так далее. Провод одножильный, медный. Сфера применения велика. Достаточно сказать, что его используют практически во всех средах с повышенным уровнем влажности, риском возгорания, жесткими условиями эксплуатации
Имеет крайне широкую область применения от нефтегазодобывающей промышленности и химической до использования в быту в помещениях с влажностью 100%. Можно использовать на открытом воздухе. Кабель одножильный с силиконовой изоляцией.
Применяются для подключения бортового оборудования в самолетостроении и прокладки электросети при условиях высокой влажности. Изоляция кабеля – фторопластовые пленки, имеет дополнительный изолирующий слой из стекловолокна, пропитанного кремнийорганическим лаком.
Предназначен для подключения оборудования и прокладки в помещениях с высокой влажностью и агрессивной средой. Максимальная температура нагрева до +250С, может использоваться в качестве оплетки с количеством витков не менее 20. Для изоляции применяется фторопласт и асбестовая пряжа с эмалевой пропиткой.
Это гибкий провод с силиконовой изоляцией и слоем стекловолокна, которое пропитано эмалью или термостойким лаком. Применяется для вводных концов электроаппаратуры, использование в агрессивных средах, средах, загрязнённых маслами недопустимо. Можно монтировать при влажности 100% и температуре окружающего воздуха до +35С. Нагрев провода допускается до +180С
Кабель с изоляцией из слюдяной и стекловолоконной обмоток. Применим в качестве нагревательных элементов, для подключения электропечей, сушилок и другого высокотемпературного оборудования. Выдерживает до +500 С, устойчив к открытому пламени.
ПНБС
Кабель применяют для подключения к сети различной аппаратуры, можно монтировать в банях и саунах, не боится ультрафиолета. В качестве изоляции применяется силикон.
SIHF
Гибкий провод с качественной силиконовой изоляций, всепогодный, жаростойкий – используется на самых разных производствах (цементные заводы, сталепрокатные, металлургия, стекольная промышленность и т.д.) Подходит для любых нагревательных и осветительных приборов. Устойчив к агрессивной среде и высокой влажности не боится морской воды. Требует при стационарном монтаже хорошей вентиляции.
Производители
Провод РГГМ серийно выпускается десятью российскими кабельными заводами, среди которых находятся такие авторитетные предприятия как Электропровод, Камкабель, Рыбинсккабель, а также заводом Молдавкабель. Это позволяет смело закладывать его в проекты с поставкой непосредственно со склада дистрибутора или покупки в розничном магазине при возникновении такой необходимости.
Заводы производят провод РКГМ по собственным ТУ, требования по части параметров которых превосходят известный ГОСТ 16036 в редакции 1979 года. Необходимость перехода на заводские нормативные документы обусловлена существенным повышением уровня качества готовой продукции, требования к которым не отражены в стандарте.
Конструкция
Провод представляет собой нагреватель, выполненный из ленты фехраля, нихрома, либо нержавеющей стали. Поверх него методом сплошного оплетения накладывается двухслойная изоляция на основе жаропрочных нитей из стекловолокна или кремнеземного волокна.
| Материал нагревательного элемента | Материал изоляции | Максимальная рабочая температура, °С |
| Нихром, марка Х20Н80, ГОСТ 12766.2-90 Фехраль, марка Х23Ю5Т, ГОСТ 12766.2-90 Нержавеющая сталь, марка 08Х18Н10Т, ГОСТ 4986-79 | Стеклонить марки ВМПС ТУ 6-48-117-94 | 600 |
| Нить кремнеземная ТУ 5952-148-05786904-99 | 1000 |
Конструкция изделия описана в документе ТУ 3568-011-66158671-2013 и должна соответствовать его требованиям.
Применение
Провод РКГМ может использоваться для:
- создания линейной части внутренних и наружных электрических сетей общего назначения местностей средней полосы России, других областей умеренного климата;
- реализации производственных, домашних систем освещения;
- формирования обмоток различных электрических машин и механизмов;
- построения сетей на различных химических производствах;
- создания электрических сетей, эксплуатируемых при повышенной влажности с высокими рисками образования грибков и плесени.
Провод РКГМ устойчив к повышенной температуре, за счет чего хорошо подходит для проводки в банях с любым видом пара частных домов, коттеджей. Без ограничений допустим для использования в ванных комнатах городских квартир, где выполняет функции термостойкого провода. С учетом отсутствия мощных потребителей электрической энергии наиболее востребованными там являются типовые для домашних применений сечения жилы 1,5 и 2,5 мм2.
Монтаж может производиться по открытой и скрытой схеме. Открытая прокладка проводом РКГМ привлекательна с дизайнерской точки зрения, т.к. фактура упрочняющей оплетки позволяет стилизовать готовую проводку под старину. Во всех прочих случаях с учетом относительно невысокой механической прочности рекомендуется обеспечить дополнительную защиту, выполняемую обычными для электротехники способами. Пример показан на рисунке 4.
Рис. 4. Пример открытой трубной разводки электрических проводов в бане
Строение провода РКГМ
В полном согласии с ТУ16.К80-09-90 провод является одножильным. Его проводящая медная жила повышенной гибкости должна быть не менее чем 4-го класса по классификации ГОСТ 22483-77. Этим документом было закреплено соответствие номинального сечения жилы с диаметром (числом) тонких проводников, из которых она состоит. Например, у жилы сечением 1мм2 наибольшая толщина составляющих равна 0,31мм, т.е. она должна состоять минимум из трех проволок.
Значения номинальных площадей представлены в таблице 1.
Изоляция жилы
Поверх медной жилы идет экструдированный слой изоляции из кремнийорганической резины. В настоящее время за этим материалом закрепилось более современное название – силиконовая резина (SiR). Изоляция из силиконовой органики отличается повышенной гибкостью, термостойкостью, более высоким удлинением до разрыва. На производство провода РКГМ идет состав сохраняющий свои свойства при нагреве до 200СО, в целом на основе силиконовых резин получают изоляцию для специальных противопожарных проводов, способных выдержать температуры до 950 СО. Толщину изоляции в зависимости от номинального сечения жилы можно оценить по данным таблицы 1. — Провод РКГМ технические характеристики.
Оболочка
Оболочка обеспечивает высокую прочность и пожарную стойкость провода и кабеля РКГМ. Конструктивно она представляет собой оплетку из стекловолоконных нитей, пропитанную теплостойким лаком типа КО-921. Лаки этой серии представляют собой смесь модифицированных кремнийорганических смол и глифталевого лака. Такая пропитка способна выдержать температуры до 250СО, в целом вся система изоляции провода РКГМ соответствует классу Н по ГОСТ 8865-93, и выдерживает нагрев до 180 СО.
Структура провода РКГМ
Для повышения стойкости к многократным изгибам и возможного уменьшения радиуса поворотов при прокладке проводник создан из скрученных медных проволок. Основные защитные (изоляционные) функции обеспечивает слой резины. Оплетка из стекловолоконных нитей не повреждается высокой температурой и достаточно сильными механическими воздействиями.
Конструкция кабеля
Изоляция жилы
Провод заземления
Для создания основной оболочки применяют резину. Кроме хороших изоляционных параметров, материал обладает демпфирующими свойствами. Эта особенность объясняет устойчивость к ударным нагрузкам, сохранение целостности слоя при сильном внешнем давлении. Точное дозирование кремниевых добавок увеличивают прочность, но не ухудшает гибкость изделия. Одновременно обеспечивается сохранение надежной изоляции при значительном повышении температуры. Некоторые обычные сорта резины начинают проводить ток при + 125°C.
Оболочка
Внешняя защита создана из стекловолоконных нитей. Плотную оплетку пропитывают специальным лаком, устойчивым к высоким температурам. Провод термостойкий ркгм способен сохранять функциональность при +850°C и более. В процессе эксплуатации рекомендуется не превышать диапазон, установленный производителем в сопроводительной документации. Однако нужно отметить, что некоторые модификации продукции этой категории успешно проходят испытания по соответствию данного параметра классификации изделий спецназначения – ОКП 35 5115 0100.
К сведению. Между оболочками не устанавливают промежуточные слои. Дополнительное усиление броневыми пластинами либо иное техническими условиями не предусмотрено.
Масса и диаметр
Для перевозки, хранения и решения иных практических задач пригодятся сведения о весе и габаритах изделия. Как правило, продукция предлагается в бухтах. В отдельных магазинах можно приобрести определенное количество провода в метрах погонных.
Массогабаритные параметры
| Характеристики | Значения | ||||
| Сечение проводника, мм кв. | 0,75 | 1 | 2,5 | 6 | 10 |
| Внешний диаметр, мм | 3,5 | 3,6 | 4,6 | 6,4 | 7,5 |
| Масса изделия, кг на километр | 18,5 | 21 | 41,8 | 86 | 128 |
Разновидности термостойких проводов
Существует несколько разновидностей, отличающихся по техническим характеристикам, устойчивости к воздействию неблагоприятны факторов и требованиям, предъявляемым к условиям эксплуатации.
Провод РКГМ
Это один из наиболее популярных видов термостойких проводов. Маркировка дословно расшифровывается как:
- Р — изоляция из резины;
- К — силиконовая изоляция (кремнийорганический материал);
- Г — гибкий не бронированный провод;
- М — обмотка из стекловолокна.
Провод РКГМ имеет следующую конструкцию: основной функционирующий элемент — многопроволочная медная жила пятого класса гибкости. Далее следует изолирующий слой из кремнийорганической резины или силикона. Внешний слой представлен оплеткой из стекловолоконных нитей. Как стекловолокно, так и кремнийорганическая резина устойчивы к воздействию влаги, а также термическому воздействию. Оба этих материала абсолютно не горючи, устойчивы перед плавлением. При условии отсутствия механических повреждений, изоляционные покрытия совершенно не пропускают влагу, быстро сохнут даже при прямом контакте с водой, что часто случается в таких помещениях как сауны или бани. Это обеспечивает максимальную защиту и безопасность.
Провод термостойкий MVV
MVV устойчив к воспламенению, способен хорошо переносить длительное воздействие высоких температур до +500 градусов. Кратковременное воздействие при температурных значениях, достигающих +700 градусов не способно повредить структуру провода и привести к воспламенению. Низкие температуры MVV переносит несколько хуже.
Расшифровка аббревиатуры:
- M — судовой кабель;
- V — наличие поливинилхлоридного изолирующего материала (изоляция);
- V — поливинилхлоридная оболочка.
Провод MVV используется в условиях повышенной опасности: подключение электроприборов и оборудования, горячие цеха, сауны, бани. Может применяться для нагревательных элементов — хомуты, патроны.
Провод ПРКА
Аббревиатура провода ПРКА выглядит как:
- П — в основе медная жила;
- РК — оболочка из кремнийорганической резины;
- А — показатель твердости.
ПРКА подходит для подключения электрических приборов в помещениях с повышенной влажностью, нестабильным температурным режимом: бани, сауны, производственные цеха и так далее.
Провод ПРКС
ПРКС — многожильный кабель, выдерживающий температуру до +250 градусов без выделения токсических веществ. Благодаря многожильной структуре по одному такому кабелю можно передавать до 30 кВт энергии.
Аббревиатура ПРКС:
- П — в основе медная жила;
- РК — изолирующая оболочка из кремнийорганической резины;
- С — соединительный.
Провод ПВКВ
ПВКВ чаще используется для выводных концов электрооборудования на переменное напряжение 660 В, 1140 В. Применяется в местах повышенной пожарной опасности, высокой влажности.
Расшифровка провода ПВКВ:
- П — Провод
- В — Для выходных концов электрических машин
- КВ — Изоляция из двухслойной кремнийорганической резины.
Провод ПМТК
ПМТК предназначен для использования в тех местах, где использование обычного провода нецелесообразно по причине высокой опасности возгорания. Применим при монтаже оборудования и электроприборов в горячих цехах, саунах, банях, производственных помещениях. Имеет специальную защиту, позволяющую выдерживать нагревание до 180 градусов.
Аббревиатура ПМТК расшифровывается следующим образом:
- П — медная жила;
- М — монтажный;
- Т — термостойкий;
- К — кремнийорганический защитный слой.
Применение, технические характеристики и монтаж провода РКГМ
РКГМ кабель применяется для производства выводных концов электрических двигателей, машин и электроустройств. Данный тип провода применим для напряжений 660 В, где иные разновидности не применимы. В статье расскажем про провод РКГМ, рассмотрим область применения.
Назначение и технические характеристики
Кабель используется в конструкциях, подвергающихся высоким температурным воздействиям, внутренних механизмов и условий с высокими показателями влажности. Провод РКГМ имеет свойства термостойкости и жаропрочности, что позволяет его применять для выпуска приборов освещения, индустриальных и домашних электрических приспособлений. К таким относятся:
- плиты электрические;
- шкафы духовые;
- бани;
- сауны.
Данной вид кабеля имеет одну жилу с повышенной гибкостью. Жила покрыта специальным слоем изоляции из кремнийорганического резинового покрытия. Такая протекция обеспечивает хорошую гибкость, тягучести, стойкости к повреждениям.
Изображение в разобранном виде РКГМ кабеля с указанием главных конструктивных элементов
Токопроводящий элемент соответствует номинальному сечению с размерами проводников из него состоящих.
Таблица 1. Технические параметры кабеля
Рабочая температура термостойкого кабеля – (-65 – 185 °С), имеет многослойную жилу и каучуковую изоляцию. Специальная защитная оболочка выдерживает 10-15 изгибов вокруг объекта, имеющего поперечное сечение равным 2-м диаметрам кабеля. Все проводники имеют неизменные свойства в среде с пониженным давлением (1,4х102 Па) и повышенным – (29,5х104) Па. При этом проводники данного типа могут работать в условиях вибрации и при механических воздействиях. Еще одним важным параметром кабеля является его электропроводность. Эта характеристика зависит от поперечного сечения провода.
