Периодичность электроизмерений автоматических выключателей на токи короткого замыкания и перегрузки
Валерий Через какой промежуток времени рекомендуется проверять работоспособность автоматических выключателей в квартире на перегрузки и токи короткого замыкания?
Ответ: Чтобы быть уверенным в работоспособности аппаратов защиты, желательно выполнять электроизмерения автоматических выключателей не менее одного раза в три года, но это Ваше право, так как все измерения (прогрузка) автоматических выключателей должны производится в соответствии с установленными нормами и инструкциями заводов-изготовителей, пределы работы расцепителей должны соответствовать заводским данным.
ПУЭ-7 1.8.8 Испытания электрооборудования производства иностранных фирм производятся в соответствии с указаниями завода (фирмы)-изготовителя. При этом значения проверяемых величин должны соответствовать указанным в данной главе.
1.8.37 Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ Электрические аппараты и вторичные цепи схем защит, управления, сигнализации и измерения испытываются в объеме, предусмотренном настоящим параграфом. Электропроводки напряжением до 1 кВ от распределительных пунктов до электроприемников испытываются по п. 1. 1. Измерение сопротивления изоляции. Сопротивление изоляции должно быть не менее значений, приведенных в табл. 1.8.34. 2. Испытание повышенным напряжением промышленной частоты. Испытательное напряжение для вторичных цепей схем защиты, управления, сигнализации и измерения со всеми присоединительными аппаратами (автоматические выключатели, магнитные пускатели, контакторы, реле, приборы и т.п.) 1 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин. 3. Проверка действия автоматических выключателей. 3.1. Проверка сопротивления изоляции. Производится у выключателей на номинальный ток 400 А и более. Значение сопротивления изоляции — не менее 1 МОм. 3.2. Проверка действия расцепителей. Проверяется действие расцепителя мгновенного действия. Выключатель должен срабатывать при токе не более 1,1 верхнего значения тока срабатывания выключателя, указанного заводом-изготовителем. В электроустановках, выполненных по требованиям раздела 6, глав 7.1 и 7.2 проверяются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 2 % выключателей распределительных и групповых сетей. В других электроустановках испытываются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 1 % остальных выключателей. Проверка производится в соответствии с указаниями заводов-изготовителей. При выявлении выключателей, не отвечающих установленным требованиям, дополнительно проверяется удвоенное количестве выключателей. 4. Проверка работы автоматических выключателей и контакторов при пониженном и номинальном напряжениях оперативного тока. Значение напряжения срабатывания и количество операций при испытании автоматических выключателей и контакторов многократными включениями и отключениями приведены в табл. 1.8.35. 5. Устройства защитного отключения (УЗО), выключатели дифференциального тока (ВДТ) проверяются в соответствии с указаниями завода-изготовителя. 6. Проверка релейной аппаратуры. Проверка реле защиты, управления, автоматики и сигнализации и других устройств производится в соответствии с действующими инструкциями. Пределы срабатывания реле на рабочих уставках должны соответствовать расчетным данным. 7. Проверка правильности функционирования полностью собранных схем при различных значениях оперативного тока. Все элементы схем должны надежно функционировать в предусмотренной проектом последовательности при значениях оперативного тока, приведенных в табл. 1.8.36.
Пример со стиральной машиной
Для примера разберем случаи отключения стиральной машины из-за срабатывания дифавтомата. Первым делом исключим неисправность нагрузки.
Для этого, вместо машинки подключим к той же розетке утюг или холодильник. Если автомат не реагирует, то следует искать причину неисправности в стиральной машине.
Проверьте, не замыкает ли на корпус фазный провод. Возможно, поизносились щетки электродвигателя, и через графитовую пыль ток протекает на корпус.
Измерьте сопротивление изоляции обмоток электродвигателя. Если оно упало ниже 7-10 кОм, то токи утечки таковы, что могут вызвать срабатывание дифавтомата. Дальше этого идти не надо, ремонт стиральной машины дело непростое, лучше вызвать специалиста.
Но причина выключения дифавтомата может оказаться не только в нагрузке. Поставив после ремонта стиральную машину на место, ситуация может опять повториться.
Дело в том, что дифавтомат, как и УЗО реагирует на суммарный ток утечки в линии: в проводах от устройства защиты до нагрузки и в самой машине. Поэтому суммарный ток утечки с контрольной нагрузкой и стиральной машиной может оказаться таким, что в первом случае дифавтомат не сработает, а во втором отключится.
Поэтому в любом случае измерьте сопротивление изоляции электропроводки.
Проверка автомата защиты IEK на подлинность
Вес автомата ИЭК;
- ИЭК ВА 47-29 — 87 гр.
- ИЭК ВА 47-29М вес 97 гр.
- ИЭК ВА 47-60 вес 105 гр.
Для сравнения: Пачка сигарет весит 22-23 грамма. Тонкий смартфон-130-140 грамм, «толстый» смартфон весит 170-180 горамм.
Маркировка ИЭК обязательно латинская IEK;
Старая маркировка автомтов защиты ИЭК
Цвет полоски под логотипом IEK должен точно совпадать с цветом рычага взвода;
Новая, правильная маркировка автомата защиты ИЭК
Велика вероятность поддельности автомата ИЭК
На корпусе должна быть нанесена информация об автомате и адрес сайта производителя методом штамповки;
Надписи и схема автомата должны четко просматриваться на фасадной части корпуса.
Выводы
К сожалению, выводы неутешительны. Визуально проверить исправность автоматического выключателя при покупке на 100% нельзя. Но это не значит, что этого не нужно делать. Обязательно покупайте автоматические устройства электроцепей в специализированных магазинах, исключите хозяйственные и гипермаркеты. При покупке произведите визуальный осмотр автомата и по явным признакам, описанным в этой статье, проверьте автомат на подлинность.
{SOURCE}
Проверка замыкания
Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.
Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.
Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.
Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.
Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?
Определить неисправность можно визуально по черным от сажи проводам и оплавленной изоляции. Если и там все нормально, проверятю всю линию по участкам от дифавтомата до розеток на короткое замыкание.
Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).
Как проверить дифференциальный автомат
К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.
Отличие дифавтомата от УЗО
Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.
Виды проверок дифавтомата
Существует несколько способов проверки защитных устройств на работоспособность, это:
- Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
- Обычной батарейкой от 1,5 В до 9 В.
- Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
- Простым постоянным магнитом.
- Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.
Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.
Проверка кнопкой «ТЕСТ»
Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.
Проверка кнопкой тест
Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.
Проверка батарейкой
Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.
А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.
Проверка тока утечки резистором
Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.
При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.
Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.
Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.
Тестируем защиту постоянным магнитом
Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.
Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.
Когда необходимо проверять
В первую очередь УЗО рекомендуется проверить при покупке во избежание приобретения бракованного устройства. Методика предварительной проверки следующая:
- проверить аппарат на предмет внешней целостности (повреждения корпуса недопустимы);
- проверить соответствие маркировки на корпусе заданным требованиям (для бытового применения используются только УЗО типа А или АС);
- проверить ход и фиксацию рычажного переключателя, он должен жестко фиксироваться в каждом из двух положений — вкл/выкл.
Если у вас с собой пальчиковая батарейка и отрезок электропровода или магнит, то вы можете использовать их для предварительной проверки УЗО — способы описаны ниже. Но следует помнить, что испытания батарейкой или магнитом допустимы только для электромеханических ВДТ.
Более дешевые электронные устройства нуждаются в подключении к источнику питания, поэтому испытание таких УЗО возможно только после покупки — на специальном стенде или после непосредственной инсталляции в электросеть.
Фактически для бытовых электросистем достаточно делать проверку раз в полгода. На производстве цикл проверочных работ стандартизирован, проверки проводятся по расписанию, данные вносятся в протокол проверки УЗО и журнал проверочных работ.
Документы
Данная методика предназначена для производства измерений времени срабатывания аппаратов защиты с тепловыми, электромагнитными и полупроводниковымирасцепителями с целью проверки выполнения требований пункта 413 ГОСТ Р50571.3-94, обеспечивающего безопасность косвенного прикосновения к нетоковедущим металлическим частям оборудования в момент замыкания фазного проводника.
Время отключения для распределительных цепей не должно превышать 5 с, если сопротивление защитного заземления меньше:
где Uo — номинальное фазное напряжение, Zo — сопротивление цепи фаза-нуль, т.е. достаточно мало, чтобы обеспечить безопасное напряжение прикосновения на металлических частях оборудования, и 0,4 с для цепей, питающих передвижное и переносное оборудование и для распределительных цепей, в которых не выполняется вышеуказанное условие для сопротивления защитного заземления.
Объектом измерений являются автоматические выключатели, которые служат для защиты распределительных сетей переменного тока и электроприемников в аварийных случаях при повреждении изоляции. Для осуществления защитных функций автоматические выключатели имеют максимальные расцепители от токов перегрузки и токов короткого замыкания. При прохождении через автоматический выключатель токов больше номинальных не менее 20%, последний должен отключаться. Защита от перегрузки осуществляется тепловыми или электронными устройствами. Защита от токов короткого замыкания осуществляется электромагнитными или электронными расцепителями.
Измеряемой величиной является время отключения АВ при заданной величине тока, превышающей номинальное значение тока АВ.
2.Объем и нормы испытаний Согласно ПУЭ 7 изд. п.1.8.37, ПТЭЭП 2003 г.( приложение 1 §26) и Правил технического обслуживания устройств РЗ и А эл. сетей 0.4 — 35 кВ (РД 34.35.613-89 §58 ) Электрические аппараты до 1 кВ испытываются при вводе в эксплуатацию, а также в процессе ее в следующем объеме:
2.1.
Измерение сопротивления изоляции
Сопротивление изоляции аппаратов должно соответствовать величинам, указанным в табл. 1.8.37 ПУЭ и табл.37 ПТЭЭП, но не менее 0,5 МОм. Периодичность проверки при вводе в эксплуатацию и в процессе ее не реже1 раза в 6 лет.
2.2.
Испытательное напряжение для автоматических выключателей, магнитных пускателей и контакторов — 1кВ. Продолжительность приложения нормированного испытательного напряжения — 1мин.
Испытательное напряжение 1000 В промышленной частоты может быть заменено измерением одноминутного значения сопротивления изоляции мегаомметром на напряжение 2500В. В этом случае измерение сопротивления изоляции мегаомметром на 500 — 1000 В по п.1.1 можно не проводить (см. п.п.28.3, приложения 3 ПТЭЭП; п.1.8.37 ПУЭ).
2.3.
Проверка действия максимальных, минимальных или независимых расцепителей автоматических выключателей (АВ).
Проверка действия (работоспособности) максимальных (тепловых, электромагнитных и комбинированных) расцепителей АВ, тепловых расцепителей магнитных пускателей (ПМ) производится первичным током от постороннего источника тока как при вводе электроустановок (или отдельного аппарата АВ или ПМ) в эксплуатацию, так и в процессе их эксплуатации в сроки, определяемые графиком ППР электрооборудования предприятия.
Плавкие вставки предохранителей должны проверяться в те же сроки, что и другие защитные аппараты. При этом проверяется их соответствие номинальным параметрам защищаемого оборудования, отсутствие трещин на корпусах предохранителей, наличие заполнителя.
Периодичность электроизмерений автоматических выключателей на токи короткого замыкания и перегрузки
Валерий Через какой промежуток времени рекомендуется проверять работоспособность автоматических выключателей в квартире на перегрузки и токи короткого замыкания?
Ответ: Чтобы быть уверенным в работоспособности аппаратов защиты, желательно выполнять электроизмерения автоматических выключателей не менее одного раза в три года, но это Ваше право, так как все измерения (прогрузка) автоматических выключателей должны производится в соответствии с установленными нормами и инструкциями заводов-изготовителей, пределы работы расцепителей должны соответствовать заводским данным.
ПУЭ-7 1.8.8 Испытания электрооборудования производства иностранных фирм производятся в соответствии с указаниями завода (фирмы)-изготовителя. При этом значения проверяемых величин должны соответствовать указанным в данной главе.
1.8.37 Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ Электрические аппараты и вторичные цепи схем защит, управления, сигнализации и измерения испытываются в объеме, предусмотренном настоящим параграфом. Электропроводки напряжением до 1 кВ от распределительных пунктов до электроприемников испытываются по п. 1. 1. Измерение сопротивления изоляции. Сопротивление изоляции должно быть не менее значений, приведенных в табл. 1.8.34. 2. Испытание повышенным напряжением промышленной частоты. Испытательное напряжение для вторичных цепей схем защиты, управления, сигнализации и измерения со всеми присоединительными аппаратами (автоматические выключатели, магнитные пускатели, контакторы, реле, приборы и т.п.) 1 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин. 3. Проверка действия автоматических выключателей. 3.1. Проверка сопротивления изоляции. Производится у выключателей на номинальный ток 400 А и более. Значение сопротивления изоляции — не менее 1 МОм. 3.2. Проверка действия расцепителей. Проверяется действие расцепителя мгновенного действия. Выключатель должен срабатывать при токе не более 1,1 верхнего значения тока срабатывания выключателя, указанного заводом-изготовителем. В электроустановках, выполненных по требованиям раздела 6, глав 7.1 и 7.2 проверяются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 2 % выключателей распределительных и групповых сетей. В других электроустановках испытываются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 1 % остальных выключателей. Проверка производится в соответствии с указаниями заводов-изготовителей. При выявлении выключателей, не отвечающих установленным требованиям, дополнительно проверяется удвоенное количестве выключателей. 4. Проверка работы автоматических выключателей и контакторов при пониженном и номинальном напряжениях оперативного тока. Значение напряжения срабатывания и количество операций при испытании автоматических выключателей и контакторов многократными включениями и отключениями приведены в табл. 1.8.35. 5. Устройства защитного отключения (УЗО), выключатели дифференциального тока (ВДТ) проверяются в соответствии с указаниями завода-изготовителя. 6. Проверка релейной аппаратуры. Проверка реле защиты, управления, автоматики и сигнализации и других устройств производится в соответствии с действующими инструкциями. Пределы срабатывания реле на рабочих уставках должны соответствовать расчетным данным. 7. Проверка правильности функционирования полностью собранных схем при различных значениях оперативного тока. Все элементы схем должны надежно функционировать в предусмотренной проектом последовательности при значениях оперативного тока, приведенных в табл. 1.8.36.
Выбивание при вводе электропроводки в эксплуатацию
В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.
После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.
Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.
Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.
Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.
Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:
- убедитесь, что отключена нагрузка;
- включите автомат, если выбило, значит, неправильное подключение проводников;
- убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
- проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
- попробуйте включить устройство защиты.
Обращайте внимание на то, откуда идет нулевой провод. К верхнему контакту он должен идти от нулевой шины
К нижней клемме подсоединяется нулевой провод от контролируемой линии, приходящий с распределительной коробки. Если опять выбило, то следует проверить соединения уже в ней самой.
Выбор автомата по сечению кабеля — таблица
Промышленность изготавливает определенные сечения провода или кабеля. Каждое сечение проводника имеет определенную нагрузку по току. С помощью определенного сечения так же можно подобрать автоматический выключатель (АВ) по номиналу. Если вы не уверены в сечении определенного провода или кабеля, то это дело можно вычислить с помощью формулы .
Легче всего использовать таблицу, где вы сразу определите, какой АВ вам нужен. В таблице данные без учета длины провода (кабеля).
| Ток автомата, А | Сечение провода, мм² | Мощность, кВт | ||
| Медь | Алюминий | 220 В | 380 В (cos φ = 0,8) | |
| 5 | 1 | 2,5 | 1,1 | 2,6 |
| 6 | 1 | 2,5 | 1,3 | 3,2 |
| 10 | 1,5 | 2,5 | 2,2 | 5,3 |
| 16 | 1,5 | 2,5 | 3,5 | 8,4 |
| 20 | 2,5 | 4 | 4,4 | 10,5 |
| 25 | 4 | 6 | 5,5 | 13,2 |
| 32 | 6 | 10 | 7 | 16,8 |
| 40 | 10 | 16 | 8,8 | 21,1 |
| 50 | 10 | 16 | 11 | 26,3 |
| 63 | 16 | 25 | 13,9 | 33,2 |
Главное в подборе АВ и сечение провода (кабеля), чтобы ток автоматического включателя был меньше, чем допустимый ток проводника.
Заключение
Как правильно выбирать АВ вы узнали из этой статьи. Перед покупкой автоматических включателей вы уже должны знать, какие производители изготавливают качественный товар. Выбирайте только проверенные фирмы.
Виды автоматических выключателей
Самая узнаваемая для пользователей – бытовая серия модульных автоматических выключателей. Они устанавливаются на DIN-рейку и не имеют регулировок характеристик срабатывания. Все уставки расцепителей у модульной серии автоматических выключателей и дифференциальных автоматов отсчитываются от их номинального тока.
Модульный автоматический выключатель
Ток отсечки зависит от буквенного обозначения, стоящего перед значением номинального тока.
| Буквенное обозначение | Кратность тока отсечки |
| В | 2-5 от Iном |
| С | 5-10 от Iном |
| D | 10-20 от Iном |
Это означает, что реальное значение тока, при котором сработает автомат, лежит в некотором диапазоне. Завод-изготовитель гарантирует, что это будет так.
Тепловые расцепители автоматов модульной серии начинают работу при превышении номинального тока. Время, по истечении которого произойдет отключение, зависит от кратности проходящего через автомат тока перегрузки к номинальному. У автоматических выключателей разных производителей время отключения отличается. Определить его можно по характеристикам, которые определяются по справочным данным на данную серию автоматов. Но и эта величина имеет разброс, поэтому характеристика отключения представляет собой не одну кривую линию, а их семейство, обозначаемое заштрихованной зоной. При определенном токе через автомат ожидаемое время срабатывания лежит в диапазоне, определяемое на границах этой зоны.

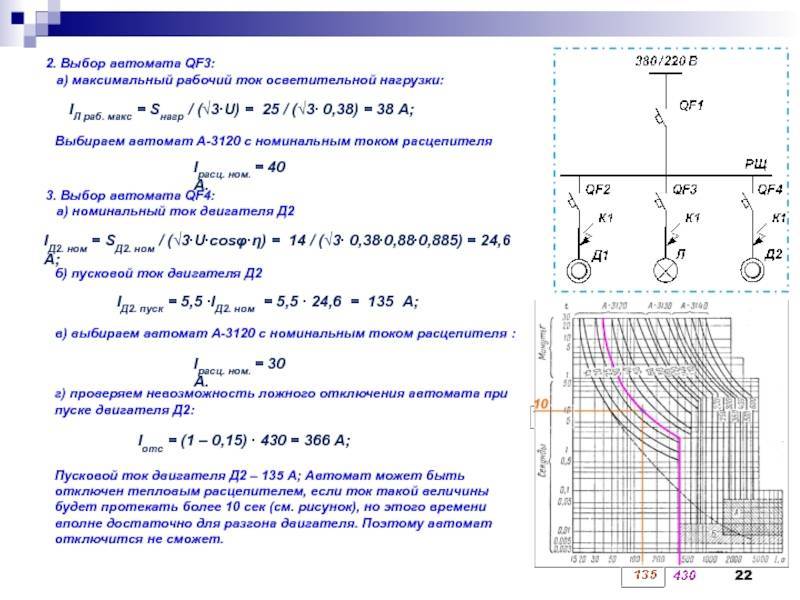

Время-токовые характеристики модульных выключателей
До сих пор в распределительных щитках встречаются автоматы, имеющие в своем составе либо только тепловую, либо максимальную защиту. Проверка этих устройств наиболее актуальна, так как их электромеханическая часть отслужила много лет, часть деталей заржавела и недееспособна.
Устаревшие модели выключателей
Следующий вид автоматических выключателей имеет нерегулируемую отсечку и регулируемую тепловую защиту. Для этого на его передней панели есть регулятор, с помощью которого номинальный ток теплового расцепителя изменяется в пределах 0,5 – 1,0 от номинального тока автомата. Такие автоматы применяются для защиты электродвигателей и точной настройки на ток защищаемой кабельной линии, обеспечения селективности защит от перегрузки. Регулятором выставляется ток, при котором начинается работа тепловой защиты. Положение регулятора отражается и на семействе характеристик выключателя.
Прогрузка автоматических выключателей
Здравствуйте, уважаемые посетители сайта https://zametkielectrika.ru.
Сегодня я Вас познакомлю со статьей на тему прогрузка автоматических выключателей.
После выполнения электромонтажа производят ряд приемо-сдаточных испытаний и измерений, согласно нормативным техническим документам, типа ПУЭ и ПТЭЭП. Один из видов испытаний — это проверка работоспособности коммутационных аппаратов защиты на соответствие номинальным данным.
Аппараты защиты предназначены для защиты электрических цепей от коротких замыканий, соответственно, электромонтаж должен проводиться строго по проекту.
Введение
Для автоматических выключателей основными данными (характеристиками) являются:
- номинальный ток — допустимая величина тока для работы в нормальном режиме
- ток срабатывания защиты — величина тока при коротком замыкании или перегрузки в электрической линии
- время срабатывания защиты — уставка по времени при коротком замыкании или перегрузки
Своими словами можно сказать, что прогрузка автоматических выключателей — это измерение основных характеристик автоматического выключателя.
Измерение основных характеристик автоматических выключателей проводит персонал электролаборатории, прошедший специальную подготовку и имеющий высокую квалификацию.
Устройство для прогрузки автоматических выключателей
Для прогрузки (проверки) автоматических выключателей первичным током применяют специальные прогрузочные устройства. В настоящее время имеется широкий выбор этих устройств для разных типов и номинальных токов.
В своей практики я применяю для прогрузки автоматических выключателей устройство со следующей схемой:
В состав схемы устройства для прогрузки автоматических выключателей входит:
- лабораторный автотрансформатор (ЛАТР)
- ключ управления (КУ)
- нагрузочный трансформатор (НТ)
- амперметр с разными пределами измерения (шунт)
- трансформатор тока (ТТ)
- соединительные провода соединяют испытуемый автомат с выводами «регулируемый ток»
Данное устройство позволяет наводить во вторичной обмотке нагрузочного трансформатора ток до 50 (А). Для прогрузки автоматов с большим током, я применяю аналогичную схему, только с более мощным нагрузочным трансформатором и источником питания.
Методика прогрузки автоматических выключателей
Методику прогрузки автоматического выключателя я Вам покажу на примере автомата ВА47-29 с номинальным током 6 (А) и защитной характеристикой «С» российского производства IEK.
Этот автоматический выключатель имеет 2 защиты:
- электромагнитную (мгновенную)
- тепловую (с выдержкой времени)
Проверять будем и электромагнитную защиту, и тепловую. Для этого в паспорте на наш автоматический выключатель находим график время-токовой характеристики срабатывания.
Она выглядит следующим образом (более подробно о ней читайте в статье про время-токовые характеристики В, С и D — чем отличаются?):
А по графику мы видим абсолютно все характеристики срабатывания нашего испытуемого автомата. Ось Х — это кратность тока, т.е. отношение тока прогрузки к номинальному току. Ось У — это выдержка времени срабатывания автомата.
Зона срабатывания электромагнитной защиты для данного автоматического выключателя находится в диапазоне 5-10 кратности к номинальному току. Т.е. в нашем случае электромагнитная защита сработает при токе от 30-60 (А) за время не превышающее 0,01-0,02 (сек.).
Электромагнитную защиту будем проверять 8-кратным током 48 (А). При этом токе автомат должен отключиться за время не превышающее 0,01 (сек.) — смотрите желтую линию на графике.
