Профилактическое обслуживание автомата защиты цепи, осмотр и испытание
Профилактическое обслуживание зависит от условий эксплуатации. Первичные проверки будут направлены на выявление твердых частиц, загрязняющих внутреннюю работу устройства. Накопление твердых частиц обычно можно утилизировать, щелкнув на выключателе «Выкл» и «Вкл», чтобы очистить накопившуюся пыль.
Испытание отключения автоматического выключателя
Анализируя ток, потребляемый катушкой отключения во время работы выключателя, можно определить, имеются ли механические или электрические проблемы. Во многих случаях такие проблемы могут быть локализованы, и с помощью них можно найти первопричину.
Испытание сопротивления изоляции
Для испытания сопротивления выключателя, проводники нагрузки и линии должны быть предварительно отключены. Если их не отсоединить, то тестовые значения будут также включать характеристики подключенной цепи. Испытание на сопротивление имеет решающее значение для проверки того, что изоляционный материал работает корректно. Для проверки сопротивления изоляции используется прибор, известный как мегаомметр. Прибор подает напряжение постоянного тока на провод в течение заданного периода времени, чтобы проверить сопротивление внутри изоляции на конкретном проводе или обмотке. Следует также отметить, что если включить напряжение, которое слишком высоко для того, чтобы эта изоляция выдержала, то потенциально можно повредить изоляцию.
Испытания соединения
Проверка соединения важна для того, чтобы убедиться в наличии соответствующего электрического соединения и распознать следы перегрева
Важно, чтобы электрические соединения были установлены по правилам — это предотвращает и уменьшает перегрев
Испытание контактного сопротивления
Нормальный износ контактов возникает после длительного использования. Простой способ определить следы ослабления внутри выключателя — это оценить сопротивление на каждом полюсе. Признаки аномальных отклонений внутри устройства, таких как эрозия и загрязнение контактов, очевидны, если на выключателе имеются чрезмерные падения милливольт. Проверка контактного сопротивления важна для определения того, пригоден ли прибор к работе.
Испытание на срабатывание при перегрузке
Компоненты отключения от перегрузки можно проверить, введя 300 % номинальной мощности выключателя в каждый полюс автоматического выключателя, чтобы определить, будет ли он автоматически реагировать на срабатывание. Цель состоит в том, чтобы убедиться, что автоматический выключатель работает корректно.
Проверка автоматических выключателей
Здравствуйте уважаемые посетители сайта «В гостях у Самоделкина». В этой заметке будет описан вопрос проверки автоматических выключателей, которые устанавливают в электрощитке квартиры, дома и других строений.
Автоматический выключатель (автомат) — это коммутационное устройство, предназначенное для защиты электрической сети (проводки) от сверхтоков. То есть от коротких замыканий и перегрузок. Определение «коммутационное» означает, что данное устройство может включать и отключать электрические цепи, другими словами производить их коммутацию. Рекомендуется проводить проверку автоматов 1 раз в 3 года. Даже новые, купленные в магазине с соответствующими сертификатами, автоматы требуется проверять перед установкой в электрощиток.
Для тест-проверки автоматов была собрана измерительная установка по схеме, представленной на Рис.1
Использовался ЛАТР на 9А (Рис.2). Понижающий трансформатор ТС-270 (сердечник ПЛ-25х45) был перемотан из ТСА-270. Алюминиевые обмотки c ТСА-270 были удалены (и давно). Первичная обмотка из 2-х секций намотана проводом ПЭВ 0,8мм (275 + 260 вит)
На фото Рис.3 показано пробное включение транса через лампочку. Вторичная обмотка намотана многожильным кабелем в резиновой изоляции – 6 витков (Рис.4).
Время выдержки замерялось секундомером Агат (Рис.5).
Температура окружающего воздуха при измерении фиксировалась термометром (Рис.6).
Тарировка тока осуществлялась посредством шунта 75ШС-20А-0,5 (Рис.7)
До тока 23А использовался непосредственно 75ШС-20, свыше использовался шунт из стальной ленты (Рис.8).
И на большие(~64А) токи использовался токовый трансформатор (Рис.9) Первыми проверке (прогрузке) подверглись автоматы, которые стоят в щитке на лестничной площадке нашей квартиры. Стоят после счетчика (Рис.10, Рис.11).
Квартира не новая, а можно сказать старая, панельная. Стояли автоматы на 16А типа АЕ1031 – 2 УХЛ4 (3 штуки). Запитаны от одной фазы с разбивкой на 3 ветки. Время-токовые характеристики на эти автоматы (нашел не сразу в Инете) показаны на Рис.12. Обнаружилась неприятная особенность у этого типа автоматов – у них нет электромагнитного расцепителя. Только тепловой расцепитель. Чем это опасно? Тем, что при жестком КЗ (коротком замыкании в сети) при большом токе не будет быстрого срабатывания автомата (отключения). Многое может выгореть.
Результаты прогрузки автоматов типа АЕ1031 – 2 сведены в таблицу 1. Прогрузку делал по европейским нормативам (МЭК), чтобы и сравнить с современными…..
По результатам АЕ1031-2 (16А) отправлены в утиль. Результаты прогрузки автоматов типа ИЭК (и других, которые были) сведены в таблицу 2
Время-токовые характеристики на автоматы IEK показаны на Рис.13
Как я уже говорил электропроводка в квартире старая алюминиевая. Поэтому автомат желателен типа В. Но, купленный новый автомат IEK BA47-29 1P 10А, типВ (№4 в таблице 2) у меня не прошел… Вернул в магаз с выкупом IEK 10A (тип С).
На старых автоматах стояла стальная обьединяющая перемычка (грязная). Заменил на алюминиевую от радиатора охлаждения (Рис.14).
Отрезал DIN-рейку =14см. Разметил 2 отверстия под DIN-рейку на стальном листе ящика, засверлил, нарезал резьбу М5 с помощью инструментов на Рис.20
Закрепил на винты М5 DIN-рейку под новые автоматы (Рис.15).
Так как корпуса новых автоматов IEK уже старых АЕ1031, то вырезал из текстолита (=2мм) пластинку, чтобы закрыть щели (Рис.16).
Окончательная сборка показана на фото ниже. И в окончании фото внешнего вида. Вот совсем недавно сгорела квартира на 3 этаже на ул Котовского (Новосиб) Пожарная машина с лестницей не смогла подъехать из-за припаркованных у дома машинок.
Комментарий из НГС :
Причина банальна. При ремонте люди тратят большие деньги на финишную отделку (ее видно), технику всякую и мебель . То что не видно — считают тратить деньги не надо и зря. Обязательно должна быть защитная автоматика (от проверенных брендов) — АВ, РН, УЗИП и т.д.
Прогрузка автоматических выключателей
После проведения всех работ по электромонтажу любого оборудования, обязательным условием считается проверка устройств защиты на КЗ, перегрузки и заземление, в соответствии со всеми нормативами, например ПЭУ и ПТЭЭП.
Любое электрооборудование имеет различные технические характеристики, устанавливаемые производителем. Вот для этого и существует понятие — прогрузка автоматических выключателей или проще говоря их проверка вручную.
Начальная часть. Приборы защиты (автоматические выключатели) имеют следующие различия в : · количество (номинальная величина) тока, которое допускается для эксплуатации в штатном режиме; ·количество тока, при котором непосредственно срабатывает защита при КЗ или перегреву (ток запуска защиты); · интервал временной при КЗ или перегреве (время защитного срабатывания); Говоря простым языком, прогрузка автоматов – это их проверка на работоспособность, исходя из их технических характеристик. Для проведения таких испытаний используется электролаборатория, где специализированный персонал, прошедший обучение, проводит необходимые действия.
В чем заключается методика прогрузки автоматических выключателей.
Методика прогрузки автоматов будет рассмотрена на примере обычного бытового автомата номинальным током 6 А. Как и многие похожие автоматы, он имеет 2 ступени защиты – от перегрузки, или как ее еще называют тепловую, а также электромагнитную. На данном примере будет проведена проверка обеих и в первую очередь изучается паспорт изделия, в нем есть график срабатывания защиты, исходя из него, можно узнать такие характеристики: 1. Автоматический выключатель имеет зону электромагнитного (мгновенного) срабатывания, интервалом от 5 до 10 кратного числа к величине тока. Проще говоря, мгновенная защита сработает при количестве тока от 30 до 60 А, за интервал времени от 0,01 до 0,02 сек. При таких параметрах защита проверяется током в 48А, при этом время отключения составит 0,01 сек. 2. Защита от перегрузки (тепловая) измеряется током в 18А, за временной интервал от 3 до 80 сек. При несрабатывании автоматического выключателя при таких параметрах проверки или характеристики заведомо выше, то такой автомат считается бракованным или неисправным. Подлежит обязательной замене. Как проводят испытания или что такое методика прогрузки автоматических выключателей. На самом деле весь процесс достаточно прост, берется любой выключатель (автомат), отвечающий характеристикам схемы. В клеммные зажимы для удобства устанавливают либо провода, либо стержни. Затем к удлиненным приспособлениям (стержни или провода) подсоединяются провода прогрузочного устройства и производят тестирование.
Заключительный этап проведения тестирования протокол прогрузки автоматов.

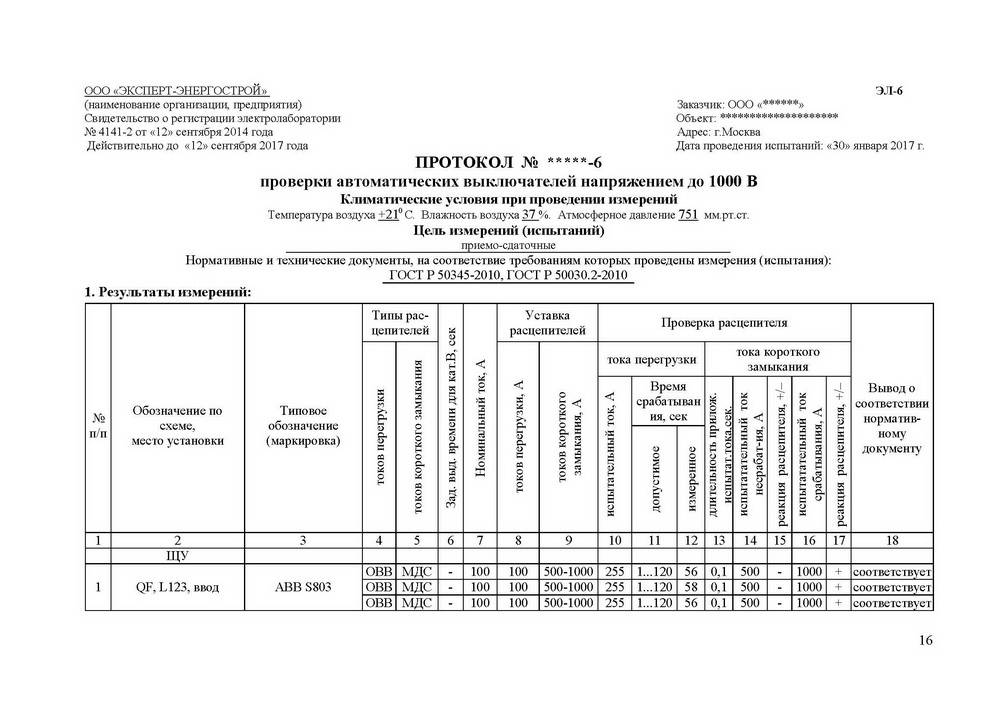

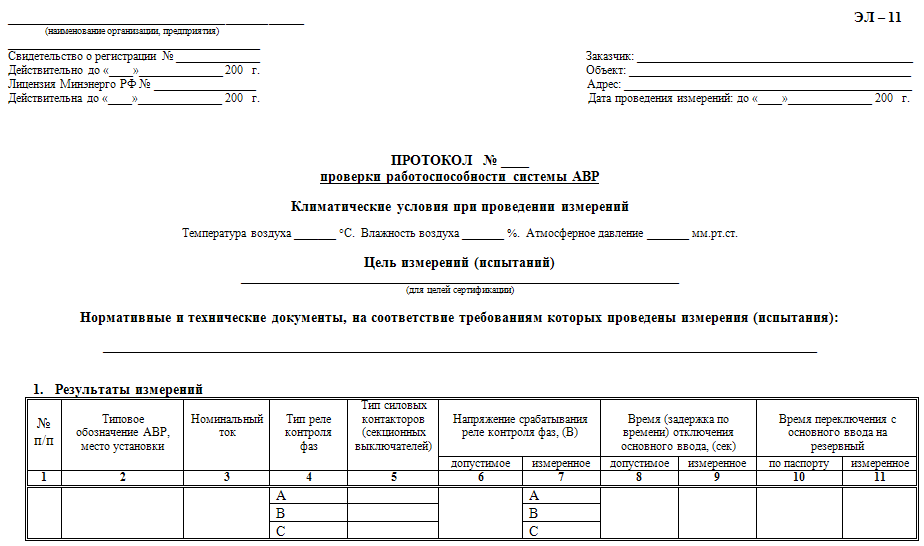

Протокол прогрузки автоматических выключателей
В конце произведенных испытаний (проверка защитных свойств), обязательно составляется специальный документ — протокол прогрузки автоматических выключателей, который состоит в записи примененного тока и временного диапазона срабатывания.
С какой периодичностью проводится прогрузка автоматов.
Несмотря на подробное изложение в данной статье процесса прогрузки и устройства для проведения испытаний, мы не рассмотрели вопрос о периодичности тестирования. В этом плане необходимо обратиться к паспорту автомата, в нем подробно написано, когда и сколько раз нужно проводить испытания. Как правило, проверка проводится чаще, чем рекомендует производитель, составляет примерно 1 раз в 2-3 года. Этого вполне достаточно, чтобы избежать возможных неисправностей.
Сопутствующие вопросы:
Видео прогрузка автоматов
Звоните мы решим все вопросы!
График работы: пн-пт с 9:00 до 18:00
Методика прогрузки автоматических выключателей и особенности процедуры
Процесс тестирования в нашей электролаборатории предусматривает использование специального измерительного оборудования и занимает всего несколько минут. Это позволяет получить оценку состояния рабочего компонента непосредственно во время операции. Согласно ПУЭ, метод расчетов не подходит для проведения прогрузки, потому что присутствует большая погрешность значений. Вместе с указанием исправности механизмов отключения и замыкания исследуются и другие полезные параметры, которые подразумевают:
- измерение времени действия основного и вспомогательного контактов;
- установка целостности проводки цепи управления;
- обозначение проблем с подачей постоянного электричества.
В связи с тем, что информация доступна для анализа на месте, корректирующее техобслуживание может быть сразу нацелено на избавление от дефекта.
Таким образом, мы измеряем и основные, и второстепенные характеристики, чтобы сопоставить их с нормативами, найти ошибку и указать на ее причину, дать рекомендации и способы устранения неполадки.
Алгоритм прогрузки единый для любого оборудования. Сперва мы изучаем техническую документацию к основному приспособлению, затем делаем план. Он состоит из определения характеристик, которые нужно проверить. Переходим непосредственно к тестированию в таком порядке – электромагнитный блок, тепловой. Полученные результаты, мы заносим в протокол, оформляем все сопроводительные документы.
Проверка работы расцепителей автоматических выключателей
Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.
Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на монтажную рейку (DIN-рейка), поэтому целесообразно будет рассмотреть ход проверки на их примере.
После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.
Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.
Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока короткого замыкания (КЗ). Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.
В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.
В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:
B — в диапазоне от 3-кратного до 5-кратного номинального тока; С — в диапазоне 5-10-кратного номинального тока; D — 10-20-кратного номинального тока.
При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.
ГОСТ Р 50345-2010 “Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения” регламентирует, как и какие именно автоматы нужно испытывать.
В эксплуатации у отдельных потребителей ещё находятся автоматы старых годов выпуска, которые до сих пор по разным причинам не заменили на современные. Причины этого могут быть разными, но так как установка автоматических выключателей является одним из способов защиты от поражения электрическим током, необходимо быть уверенным в их работоспособности.
Сразу скажу, что автоматы без мгновенного расцепителя (такие, как АБ25, А3161, АЕ20ХХ и т.п.) или предохранители пробкового типа (в обиходе — пробки) несомненно нужно заменить на современные, так как они не защищают от короткого замыкания, особенно если проводка – ровесница автоматов.
Каков же срок службы автоматов? Как правило, производитель указывает срок службы не менее 8-15 лет, и оговорено количество циклов срабатывания… Но это не значит, что по истечении этого срока автомат обязательно необходимо заменить. Фактически срок годности в нормативно-технической документации отсутствует. И в самом деле: автомат – не котлета – не протухнет. Тем не менее условия эксплуатации различных автоматов различаются. Они переносят перепады температур, воздействие механических перегрузок и вибрации, влажности, запыленности и других негативных факторов. Поэтому убедиться в его работоспособности и в соответствии его параметров нормативно-технической документации необходимо.
Если по каким-либо причинам замена автоматов невозможна/проблематична, электролаборатория проводит прогрузку автоматических выключателей специальными приборами и на основании полученных данных делает заключение о возможности дальнейшей эксплуатации аппаратов защиты. Об особенностях прогрузки автоматических выключателей различного назначения можно прочитать в этой статье.
Испытание автоматических выключателей
Система электроснабжения, представляющая сложнейший комплекс различных технических устройств, при помощи которых потребителям доставляется необходимое количество электрической энергии, состоит из: элементов учета, распределительных устройств, соединительных устройств, автоматических выключателей и прочих необходимых устройств, без которых невозможна ее эффективная эксплуатация.
Каждое устройство имеет свои определенные функции, на него возлагается ответственная роль. Все устройства в системе электроснабжения должны быть правильно установлены и обеспечивать слаженную работу. Остановимся подробнее на таком устройстве, как автоматический выключатель.
Автоматические выключатели обеспечивают проведение, включение и размыкание в автоматическом режиме электроцепей при возникновении аварийных или чрезвычайных ситуаций (повреждении, сверхтоках, низком напряжении и т.д). Используют автоматические выключатели и для включения цепей в ручном режиме (нечасто). Специальное приспособление – расцепитель (электромагнитный, электронный) обеспечивает защиту от токов короткого замыкания.
Так как автоматический выключатель должен обеспечивать защитную функцию, следует тщательно следить за его состоянием и проводить необходимые электроизмерения и испытания
. К проведению таких видов работ, как электроизмерение и испытание автоматических выключателей, как и ко всем работам, связанным с обеспечением безопасности работы системы электроснабжения и жизни людей, следует отнестись ответственно и внимательно.
При проведении электроизмерений, величиной для измерения является время, за которое автоматический выключатель произвел отключение, при специально заданной, выше номинального значения величине тока. Характеристику расцепления автоматических выключателей производят в четком соответствии требованиям ГОСТ. Все параметры, при которых автоматические выключатели срабатывают, должны отвечать данным, предоставленным производителем, указанным в паспорте устройства.
Испытание автоматических выключателей должно проводиться работниками, которые прошли курс специального обучения, аттестованы по электробезопасности (имеют не ниже III), обладают правом допуска к проведению испытаний и электроизмерений. Именно такие специалисты и работают в . Мы предлагаем Вам провести качественное испытание автоматических выключателей с учетом всех требований, норм и соответствий. Наши специалисты используют при проведении всех электроизмерительных работ современное оборудование, грамотно оформляют полученные результаты испытаний (протокол «Проверки автоматических выключателей напряжением до 1000В»). Работоспособность автоматического выключателя проверяется по специальному распоряжению высококвалифицированным персоналом, бригада, в составе которой не менее двух человек, выполнит проверку быстро и на высоком уровне.
Проведение такого вида работ, как испытание автоматических выключателей, требует соблюдения целого ряда условий: автоматический выключатель, испытания которого проводятся, должен быть установлен в вертикальном положении, отключен от электросети, частота сети при проведении испытания должна быть (50±5) Гц.
Точность результатов электроизмерений, которые установлены при проведении испытаний автоматических выключателей, должна контролироваться, поверка приборов, которые используются для проведения испытаний, должна осуществляться ежегодно органами Госстандарта России.
При проведении такого вида работ, как испытание автоматических выключателей, следует обеспечить электробезопасность их осуществления, согласно требований Межотраслевых правил охраны труда по эксплуатации электроустановок. Для проведения испытаний автоматических выключателей используют только отключенные электроустановки, Для присоединения и разъединения испытательного комплекта или нагрузочных концов испытательное напряжение нужно снять.
Испытание автоматических выключателей – необходимая мера для обеспечения безопасности при эксплуатации электросетей. Наша компания проведет все необходимые работы для того, чтобы обезопасить Вас и Ваше оборудование от неприятностей, связанных с электрическим током.
Виды автоматических выключателей
Самая узнаваемая для пользователей – бытовая серия модульных автоматических выключателей. Они устанавливаются на DIN-рейку и не имеют регулировок характеристик срабатывания. Все уставки расцепителей у модульной серии автоматических выключателей и дифференциальных автоматов отсчитываются от их номинального тока.
Модульный автоматический выключатель
Ток отсечки зависит от буквенного обозначения, стоящего перед значением номинального тока.
| Буквенное обозначение | Кратность тока отсечки |
| В | 2-5 от Iном |
| С | 5-10 от Iном |
| D | 10-20 от Iном |
Это означает, что реальное значение тока, при котором сработает автомат, лежит в некотором диапазоне. Завод-изготовитель гарантирует, что это будет так.
Тепловые расцепители автоматов модульной серии начинают работу при превышении номинального тока. Время, по истечении которого произойдет отключение, зависит от кратности проходящего через автомат тока перегрузки к номинальному. У автоматических выключателей разных производителей время отключения отличается. Определить его можно по характеристикам, которые определяются по справочным данным на данную серию автоматов. Но и эта величина имеет разброс, поэтому характеристика отключения представляет собой не одну кривую линию, а их семейство, обозначаемое заштрихованной зоной. При определенном токе через автомат ожидаемое время срабатывания лежит в диапазоне, определяемое на границах этой зоны.
Время-токовые характеристики модульных выключателей
До сих пор в распределительных щитках встречаются автоматы, имеющие в своем составе либо только тепловую, либо максимальную защиту. Проверка этих устройств наиболее актуальна, так как их электромеханическая часть отслужила много лет, часть деталей заржавела и недееспособна.
Устаревшие модели выключателей
Следующий вид автоматических выключателей имеет нерегулируемую отсечку и регулируемую тепловую защиту. Для этого на его передней панели есть регулятор, с помощью которого номинальный ток теплового расцепителя изменяется в пределах 0,5 – 1,0 от номинального тока автомата. Такие автоматы применяются для защиты электродвигателей и точной настройки на ток защищаемой кабельной линии, обеспечения селективности защит от перегрузки. Регулятором выставляется ток, при котором начинается работа тепловой защиты. Положение регулятора отражается и на семействе характеристик выключателя.
Сколько автоматических выключателей требуется проверить?
Даже на среднем объекте автоматических выключателей может быть сотни, поэтому проверить все может быть достаточно проблематично. К тому же это вызовет дополнительные траты.
Согласно ПУЭ (ПУЭ, п. 1.8.37, пп. 3) проверять необходимо определенную часть от всех выключателей. В жилых, административных, общественных, бытовых зданиях, спортивных сооружениях, клубных учреждениях, на зрелищных мероприятий проверять должно не менее 2% автоматических выключателей распределительного типа и групповых сетей, а также вводные, пожарной сигнализации, автоматического пожаротушения, цепи аварийного освещения, секционные выключатели. В прочих электрических установках возможно снижение количества проверяемых автоматов распределительного типа и групповых сетей до 1%. В остальном — правила те же.
Заказчик сам может решать, где проводить испытания — в лабораторных условиях или непосредственно на объекте. В последнем случае присутствие специалистов лаборатории на объекте может быть достаточно длительным, но это вполне выполнимо, если вы обратитесь в нашу лабораторию. Наши специалисты проведут на объекте столько времени, сколько потребуется.
Если объект еще не эксплуатируется, то проверка в лаборатории будет значительно проще и удобней. Но если объект введен в эксплуатацию, то потребуется замена проверяемых автоматов резервными. В этом случае заказчику потребуется заранее подготовить их а необходимом количестве. Резервные выключатели будут установлены на место проверяемых, чтобы электроустановка продолжала работать во время выполнения испытаний.
Если же заказчик не считает целесообразным приобретать большое количество резервного оборудования, то проводить испытание придется в нерабочие часы — вечером и ночью, а также в выходные дни. В этом случае потребителю не придется испытывать неудобства от отключения сети.
Заказчики могут выбрать вариант проведения испытаний, которые предложат наши специалисты. Окончательное решение всегда остается за ответственным лицом: инженером по технической безопасности или владельцем.
Прогрузка автоматических выключателей лучшая цена в Москве
| НАИМЕНОВАНИЕ РАБОТ | ЕДИНИЦА ИЗМЕРЕНИЯ | ЦЕНА |
| Испытание автоматических выключателей | 1-полюсный автомат | 90 руб. |
| 3-полюсный автомат: до 50 А до 200 А до 1000 А> 1000 А | 180 руб. 230 руб. 360 руб.430 руб. |
Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.
Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.
Основные характеристики автоматических выключателей
К числу основных характеристик автоматических аппаратов защиты относятся следующие:
- Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
- Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
- Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.
ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.

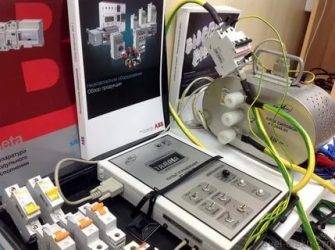

Устройство прогрузки автоматических выключателей
Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.
Стандартное устройство состоит из нескольких элементов, в частности:
- ключа управления;
- лабораторного автотрансформатора;
- нагрузочного трансформатора;
- амперметра;
- трансформатора тока;
- секундомера;
- соединительных проводов.
Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.
Методика прогрузки автоматических выключателей
При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.
Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.
Периодичность проведения прогрузки автоматов и проверки выключателей
Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.
Кстати, касается все вышеизложенное не только автоматов, установленных на предприятиях, но и устройств, используемых в быту.

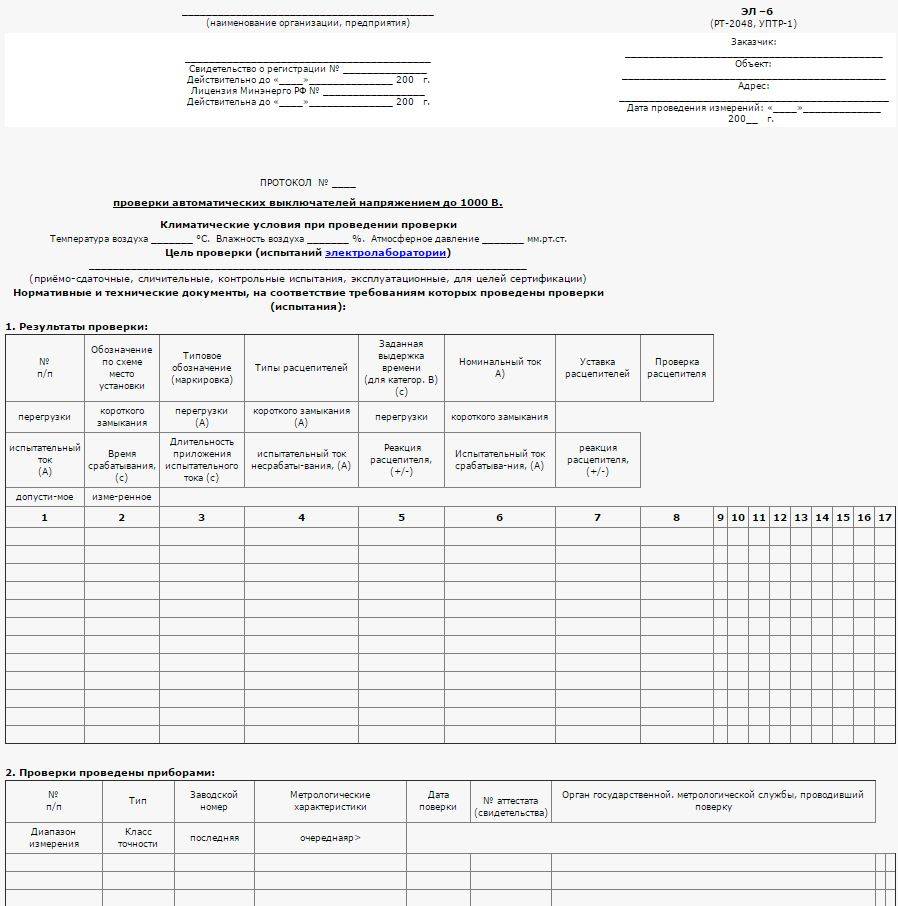

Протокол прогрузки автоматических выключателей по ПУЭ
После проведения проверки, все данные по наводимому току и выдержке по времени, полученные в результате испытаний первичным током, заносятся в протокол. В случае обнаружения неисправностей, составляется дефектная ведомость, в которой указаны неполадки и даны рекомендации по их устранению согласно ПУЭ
Электролаборатория«МОСЭНЕРГОТЕСТ» осуществляет прогрузку автоматических выключателей максимально качественно и профессионально. Наши специалисты имеют необходимые группы допуска для проведения таких типов работ.
Если вы решили сделать заказ, напишите нам в форме обратной связи, обозначив свою проблему. Спустя короткий промежуток времени с вами свяжется наш специалист.
Особенности прогрузки
Такой процесс, как проверка автоматов, особенно если их показатели составляют менее тысячи вольт, можно назвать достаточно сложным. Работа выполняется в определенной очередности:
- Демонтаж выключателя — полный или частичный, в зависимости от его конструкции
- Тщательная проверка
- Установка оборудования на прежнее место.
Как определить, исправен ли автомат? Сделать это легко, если ориентироваться на показатели обоих видов защит. Если хотя бы одна из них не сработает, то есть, не дезактивирует оборудование в положенный период времени, можно говорить о том, что оборудование является неисправным. Его дальнейшая эксплуатация недопустима.
Встраиваемый электромагнитный генератор для прогрузки и проверки автоматов и УЗО
Все данные, которые были получены по итогам проведенного исследования, должны фиксироваться. Речь идет об информации, имеющей отношение к току наведения, а также к выдержке. Данные фиксируются в специальном протоколе проверки функционирования тепловой защиты. Существуют определенные нормы, правила, которые следует соблюдать при заполнении протокола.
