Методы и технология погружения свай в грунт

Расчет и основные этапы строительства

Перед началом строительства рассчитывают количество свай необходимую опорную площадь, а также основные параметры ростверка.

Полевые работы:

• разметка участка;
• рытье траншей и шурфов под опоры;
• подготовка скважины: устройство песчаной подушки, гидроизоляционного слоя, армированного каркаса;
• возведение свай;
• укладка песчаной подушки под ленту;
• монтаж армированного каркаса в траншее;
• заливка бетонного раствора под монолитную ленту.

О возведении свайно-ленточного фундамента своими руками можно узнать из этой статьи.

Замена свайного основания на ленточное

Со временем любой фундамент приходит в негодность. Чаще всего встречается замена оснований для домов на деревянных балках, которые с годами попросту разрушаются. Также исчерпать свой потенциал прежде времени могут бетонные сваи, если изначально не соблюдалась технология возведения фундамента.

Заметить этот можно по внешним признакам:

• крен сооружения;
• разрушение стен;
• трещины в доме;
• проседание конструкции.

Замена фундамента под всем домом – сложная процедура, для которой нужно приглашать специальную бригаду. Строители поддомкрачивают каркас дома, частично демонтируют старые балки, делают новый фундамент и возвращают сооружение на место.

В некоторых случаях целесообразно перенести дом на новый участок. Для этого поднимают каркас сооружения и загоняют под него специальные катки с рельсами, которые непосредственно и перевозят сооружение на место, где уже установлен новый ленточный фундамент.

Возведение для гаража

Существует несколько методов устройства свай:

1. Бурение скважин под опоры.
2. Забивка в грунт.
3. Ввинчивание металлических опор.

Для строительства буро-забивных свай необходимо подготавливать скважины, закреплять ее стенки глинистой смесью или использовать инвентарные трубы. Затем, соблюдая технологию, в шурфы заливают бетонный раствор. Забивные сваи вводятся в грунт острым концом посредством специальных установок.

Деревянные забивные опоры – дешевый строительный материал, но у него есть ограничение по нагрузкам. Если планируется возведение гаража с кирпичными или пенобетонными стенами, нужны более надежные сваи.

Поэтому в частном строительстве популярны винтовые металлические сваи, которые вкручиваются в земельный массив автоматически и не требуют подготовки участка. Последний метод предпочтительней для землевладельцев, которые ищут быстрый, сравнительно энергоемкий и надежный способ устройства фундамента под гараж.

Перед началом строительства подготавливается поле – делается разметка по периметру будущего гаража и отмечаются места для входа свай в грунт. Для гаража на две машины достаточно 4 или шести свай. Винтовые балки вкручивают в землю до тех пор, пока их конец не упрется в твердые породы. Конец опоры на нужной высоте обрезается, а внутренность трубы заполняется бетонным раствором.

Вариант заглубления выбирается по:

• типу грунта,
• рельефа участка,
• а также нагрузки, которую передает гараж на грунт через основание.

Чтобы гараж прослужил десятки лет, необходимо преждевременно анализировать геологию поля под застройку, сделать расчеты и выбрать параметры основания.

Можно ли делать пристройку на винтовых сваях к ЛФ?

Чтобы избежать деформации стен дома, под пристройку устанавливают свой фундамент, который должен быть жестко связан с основной конструкцией. Расчеты для свайно-винтового фундамента ведут аналогичным описанному ранее образом.

Особенность монтажа состоит в том, чтобы жестко связать две монолитные ленты между собой в местах соприкосновения. Для этого в стене ростверка для дома делают отверстия для арматуры. Длину углубления принято делать равной 35 диаметрам прута.

Для крепежа арматуры внутри железобетонного монолита применяют метод расклинивания или используют химический анкер. В процессе строительства связывают торчащие пруты и арматурный каркас фундамента для пристройки.

Виды винтовых свай, типы и назначение

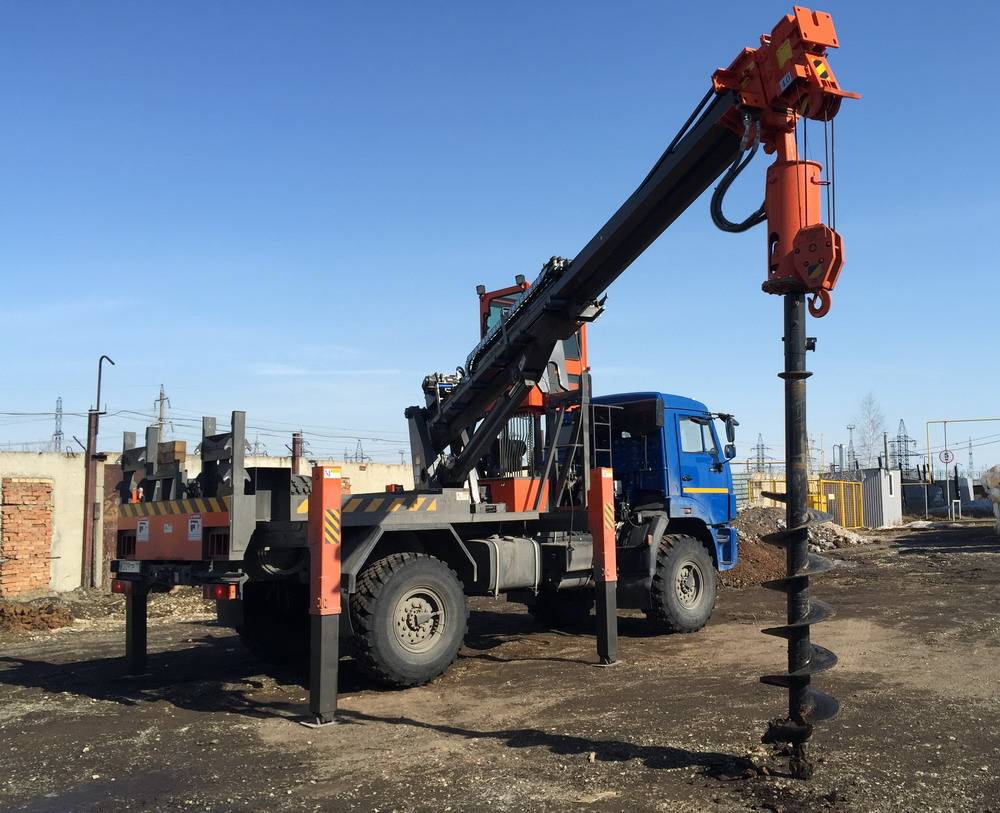

Перед тем, как самому закрутить винтовые сваи, необходимо правильно выбрать конструкцию опорного столба. Она зависит от размера и направления нагрузки, типа грунта, в который будет ввинчиваться и глубины промерзания почвы. Конструкция лопастей и режущих кромок подбирается по плотности почвы и глубине ввинчивания. Грубый выбор можно сделать, ориентируясь на технические характеристики винтовых свай:

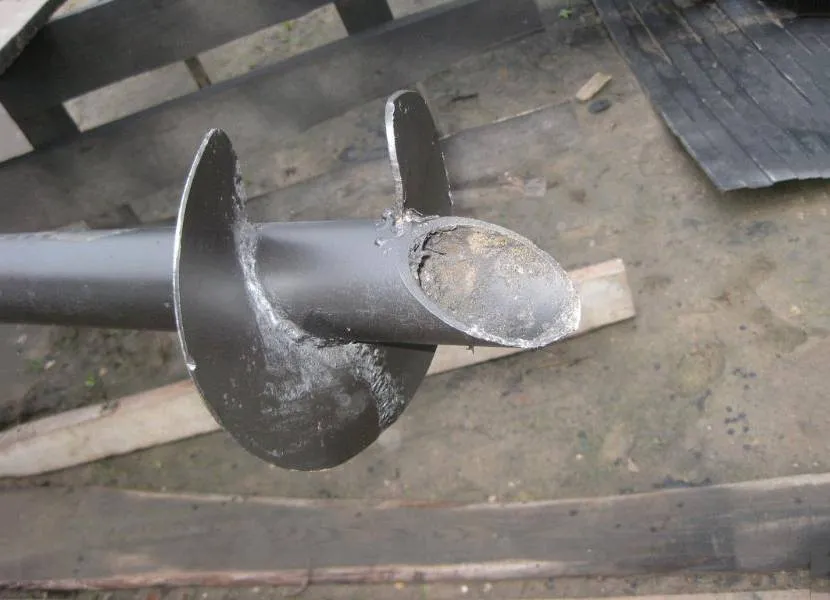

С открытым наконечником – полая труба с косым срезом торца. За схожесть с иглой для инъекций ее называют шприцевидной. Во время вкручивания срезанная почва поднимается внутри трубы. Устанавливаются на любых почвах под легкие конструкции.

Почва поднимается вверх по полой трубе. Лопасть является дополнительным элементом, упрочняющим крепление сваи в легких и сыпучих грунтах Источник fundament-pro.ru

• Для заторфованных почв, мягких глинистых и песчаных подходят изделия с закрытым наконечником. Они отличаются высокой несущей способностью.
• Однолопастные – один винтообразный лепесток выступает спирально вокруг стержня. Используются на всех грунтах, за исключением твердых скальных пород. Устанавливаются под легкие конструкции.
• Двухлопастные при закручивании имеют симметричную нагрузку. Их используют при строительстве на нестабильных грунтах. Перед тем, как вкручивать винтовые сваи самостоятельно, необходимо обеспечить их фиксацию строго по вертикали.
• Многовитковые конструкции похожи на большие винты без шляпки. Геошурупы обладают повышенной прочностью, и способны вкручиваться в плотный грунт и мерзлоту.

Острые наконечники и прочные лопасти толщиной 4 мм помогут быстро завинтить опору на нужную глубину Источник yandex.net Нагрузка на сваю определяет ее диаметр. Производить расчеты самостоятельно, определяя как установить винтовые сваи для фундамента, своими руками, какой типоразмер использовать, не просто. Для этого необходимо проводить сложные расчеты с учетом общей вертикальной нагрузки на фундамент, ветровых, боковых воздействий и суммарного давления на каждую стойку. Проще ориентироваться по типу строения:

Диаметр 108 мм – фундамент коттеджа до 2 этажей, пристройки. Такие сваи требуют больших усилий для их установки. Обычно используют спецтехнику. Если нет возможности подогнать автомобиль к каждой точке установки опоры, работы выполняются с помощью мобильных приспособлений.

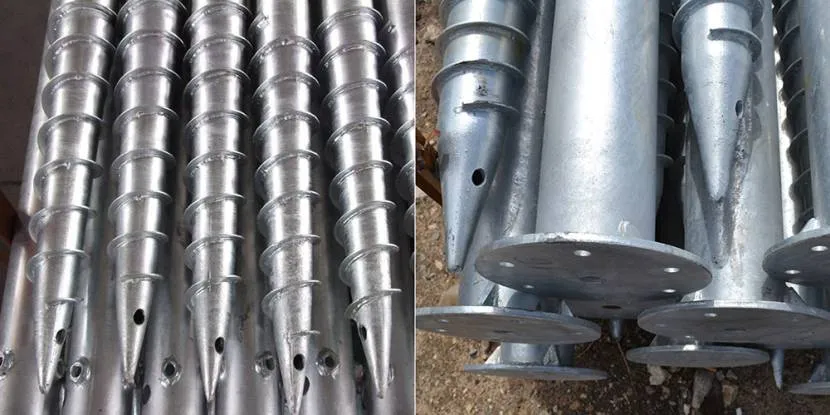

Особо прочные сваи с винтовыми выступами по всей длине и несъемными оголовками для удобства завинчивания. Ставятся под дома и капитальные строения на твердых и каменистых грунтах Источник stroykarecept.ru

• 89 мм в диаметре – громоздкие ограждения, легкие дома, дачи, веранды, служебные постройки. Нагрузки большие, но с помощью системы рычагов возможно установить сваи вручную.
• Сваи толщиной 76 мм ставят под заборы из профнастила, дерева, временные строения, бытовки.
• Сетка рабица весит немного и под нее подойдут винтовые сваи диаметром 57 мм. С работой легко может справиться один человек.

Производители изготавливают винтовые опоры стандартного размера и длины, поэтому легко ориентироваться, какие типы деталей необходимо приобрести и как закрутить сваи. Длина опоры рассчитывается по сумме размеров: требуемая высота сваи над грунтом + глубина погружения в землю.

Виды свай

Буронабивные сваи

Они имеют несколько разновидностей, основная из них – баретт.  Преимущество этой разновидности заключается в том, что она обладает высокой несущей способностью. Форма буронабивных свай – прямоугольная. Баретт используют для равномерной передачи давления стен и предметов, находящихся внутри здания, на фундамент. Методов погружения буронабивных свай существует множество. Основные из них:

1. Способ раскатки слоя грунта.
2. Способ вибропогружения трубы для обсадки.
3. Бурение происходит ударно-канатным способом.

Погружение буронабивных свай

Чтобы произвести бурение, используют специальный станок. Бурение происходит двумя способами: ударный, вибрационный. Затем происходит погружение свай (методы будут рассматриваться далее), их бетонирование

Внимание: при установке буронабивных свай нужно четко следовать точному алгоритму действий

Деревянные сваи

Их используют в местах со слабой несущей способностью слоя грунта. Материалом данных свай являются стволы сосен. Если невозможно найти данный материал, позволяется использовать стволы другого дерева – дуба. Перед установкой нужно запастись специальными инструментами, а точнее молотами:

1. Паровоздушными
2. Механическими
3. Вибрационными

Погружение деревянных свай

При погружении концы свай делаются острыми. Также при погружении в почву, можно на концы свай надеть специальные башмачки, сделанные из металла. Бывает, что длины свай недостает. В этом случае применяют их наращивание.

Железобетонные сваи

Погружение железобетонных свай

Здесь все нагрузку конструкции передают на грунт. В данном виде свай в материале используется тяжелый бетон. Давление передается посредством трения железобетонных свай и слоя грунта. Метод погружения железобетонных свай – забивка. Забивка происходит молотом (гидравлическим). Материал вообще не деформируется, остается в прежнем состоянии без потери своих характеристик. Перед погружением железобетонных свай необходимо определить несущую способность почвенного покрова.

Трубобетонные сваи

Погружение трубобетонных свай

Используют для придания большой прочности основания дома. Для погружения применяют трубу (материал – сталь). Метод погружения – забивка. Для забивки трубобетонных свай используют пневмоударную машину. Используют в местах со слабой несущей способностью слоя грунта (глинистой, песчаной, влажной).

Шпунтовые сваи

Шпунтовые сваи

Их не используют для постройки обычного жилого дома. Они применяются для постройки временных конструкций, которые в будущем будут снесены. Шпунтовые сваи могут быть сделаны из разного материала, они бывают железобетонные, стальные, деревянные. При погружении их устанавливают рядом друг с другом для того, чтобы они не пропускали внутрь воду. Данная конструкция имеет название: шпунтовая стена.

Грунтоплавленые сваи

Перед погружением происходит нагрев почвенного покроя, из-за чего изменяются физико-химические свойства грунта. После данного процесса устанавливается нужная плотность грунтового слоя для дальнейшего погружения свай. Сначала делают дегидратацию, то есть отделяют молекулы воды от грунта (осушение). Затем происходит спекание – это делают для того, чтобы материал перешел в твердое состояние. Потом грунт подвергают плавлению. Далее над расплавом проводят гомогенизацию (нагревание) – данный процесс проводят для придания почвенному покрою однородности. После нагрева массу охлаждают. Грунт становится твердым и приобретает молекулярную кристаллическую решетку. После данного длительного процесса грунт приобретает необходимые для погружения свай физические, химические и механические свойства.

Погружение грунтоплавленных свай

Для строительства обычных жилых домов используются следующие виды свай: буронабивные, деревянные, трубобетонные. Изредка применяются грунтоплавленые. При установке данных видов свай следует соблюдать правила и иметь при себе специальные инструменты и оборудование.

Особенности железобетонных свай-оболочек

Сваи-оболочки активно применяются в таких местах, где несущая конструкция часто подвергается колебательным процессам. Такие железобетонные изделия применяются в качестве опор для мостов и автострад.

Сваи-оболочки достаточно эффективно оправдывают свое назначение – они сохраняют целостность своей конструкции даже в условиях, характеризующихся повышенной влажностью и в местах с повышенным уровнем геологической опасности.

Железобетонные изделия имеют диаметр от 0,5 до 1,7 м и изготавливаются с применением ненапрягаемого железобетона. Такие изделия применяются при:

• Устройстве мостов;
• Фундаментных оснований зданий;
• Формировании ледовых защит в энергетических сооружениях.

Длина цельного изделия имеет размер в 4–12 метров, длина составных свай может достигать 24 метров. Такие

Изготовление полой сваи с помощью вибросердечника

сваи-оболочки применяются при строительстве фундамента глубокого заложения, который может находиться в осложненных инженерно-геологических условиях.

Бетонная свая состоит из наконечника, который имеет коническую форму и длину, равную 0,85 метрам. Изделие представлено в виде так называемого цилиндрического тела сваи, на конце которого располагается фланец. Конструкции составного типа снабжены стыковочным узлом.

Забивка и погружение изделий может осуществляться без проведения выемки грунта из пространства внутренней полости оболочки.

Погружение и забивка также могут проводиться с подмывом или с выемкой грунтовых отходов. При проведении комплекса работ, связанных с погружением изделий производятся следующие манипуляции, заключенные в:

• Транспортировке заготовок к подготовленной строительной площадке;
• Монтаже направляющих устройств;
• Осуществлении доставки изделий из места складирования к месту, где будет производиться забивка и погружение;
• Установке свай на поверхность грунта с участием направляющих устройств;
• Извлечении из внутренних полостей накопившегося в процессе работы грунта.

Забивка и погружение свай реализуются при поддержке двух основных способов, при реализации которых производится укрупнение конструкции.

Изначально проводится сборка двух или более элементов на специальной подготовительной площадке. Второй способ основан на постепенном наращивании дополнительных элементов конструкции при проведении ее поэтапного погружения.

Металлические оболочки свай

В производстве представленных изделий применяется железобетон с высокими показателями характеристик прочности на сжатие, морозоустойчивости и водонепроницаемости в полном соответствии с требованиями ГОСТа 19804.0-78.

Наполнитель для таких свай представлен в виде специального фракционного щебня, который в своем составе имеет гравий и естественный камень.

Армирование производится с применением пространственных каркасов. Продольная арматура представлена в виде горячекатаной арматурной стали, относящейся к классам А-I и А-III.

Для осуществления поперечного армирования применяется проволока классов В-I или Вр-I с рабочим диаметром, равным 5 мм.

Изготовление арматурных каркасов производится с участием навивочно-сварочного станка. К продольным стержням приваривается спираль при достижении каждого третьего пересечения. Сварка также может проводиться на каждом пересечении с периодичностью в два витка на третий.

Способы забивания свай

Сваи, забитые на большую глубину, предотвращают деформацию основания при замерзании или периодическом подтоплении почвы. Для погружения стержней на заданную глубину применяют ударный метод, технологию предварительного бурения, метод вдавливания, вибрации. Выбор способа зависит от типа почвы на участке застройки.

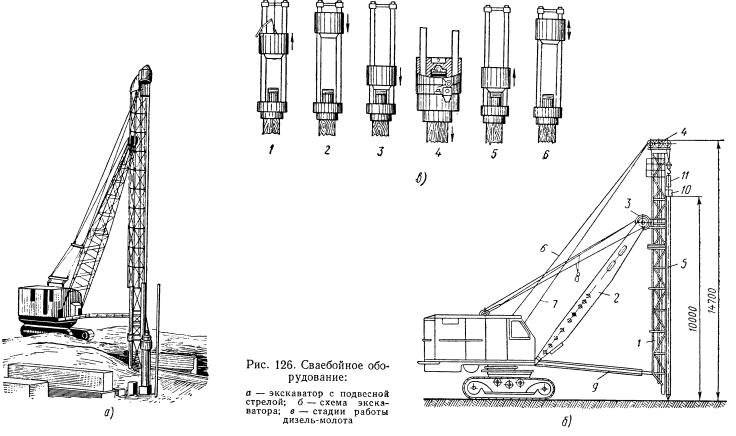

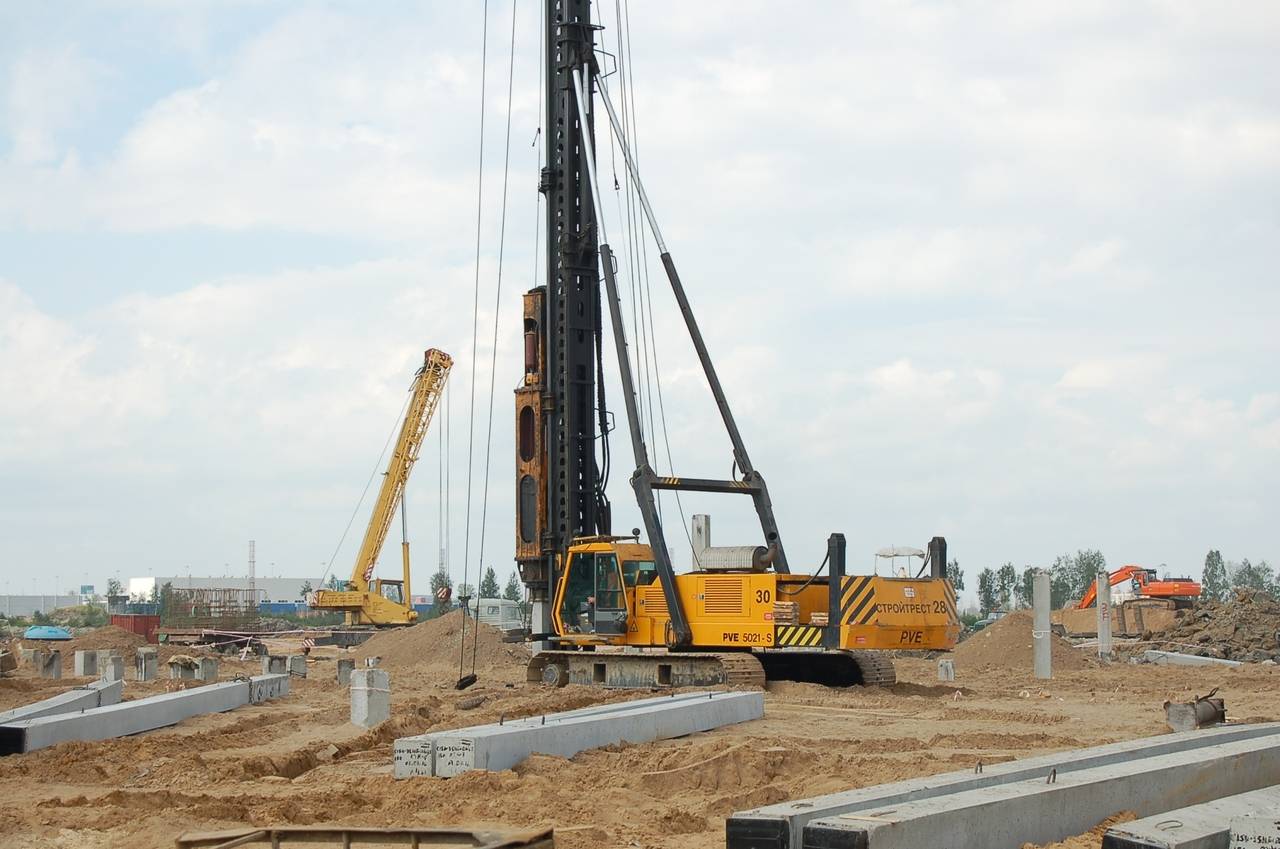

Ударный метод

Этот способ может применяться для строительства на любых типах почвы, включая промерзшие и каменистые. Забивать опоры ударным способом можно в любое время года независимо от погоды и температуры воздуха. Последовательность работ:

• копр устанавливают в нужной точке;
• опору поднимают и центрируют по отметке;
• сваебойная машина с закрепленным грузом наносит удары по верхней части опорного столба.

Вбивание сваи продолжается до тех пор, пока она не достигнет проектной глубины. Когда наконечник стержня достигает плотного, несжимаемого пласта, она приобретает нужную несущую способность. К плюсам этого способа относится высокая скорость монтажа, эффективность на всех типах грунта.

Метод лидерного бурения

Принцип метода — в точке монтажа бурят скважину, в которую и забивают опорный столб. Преимущества лидерного бурения:

• при меньшем воздействии ударных нагрузок снижается вероятность деформации опоры;
• снижается шумовое загрязнение и вибрационное воздействие на грунт;
• сокращается срок выполнения монтажных работ.

Технология бурения применяется при работе с твердыми, каменистыми и вечномерзлыми почвами. В сыпучих дисперсных грунтах с минимальной плотностью скважина выполняет роль направляющей. Если опоры погружаются на значительную глубину, то при ударном закладывании велика вероятность отказа сваи. Предварительное бурение позволяет пройти плотные слои и заглубить свайные конструкции на проектную глубину.

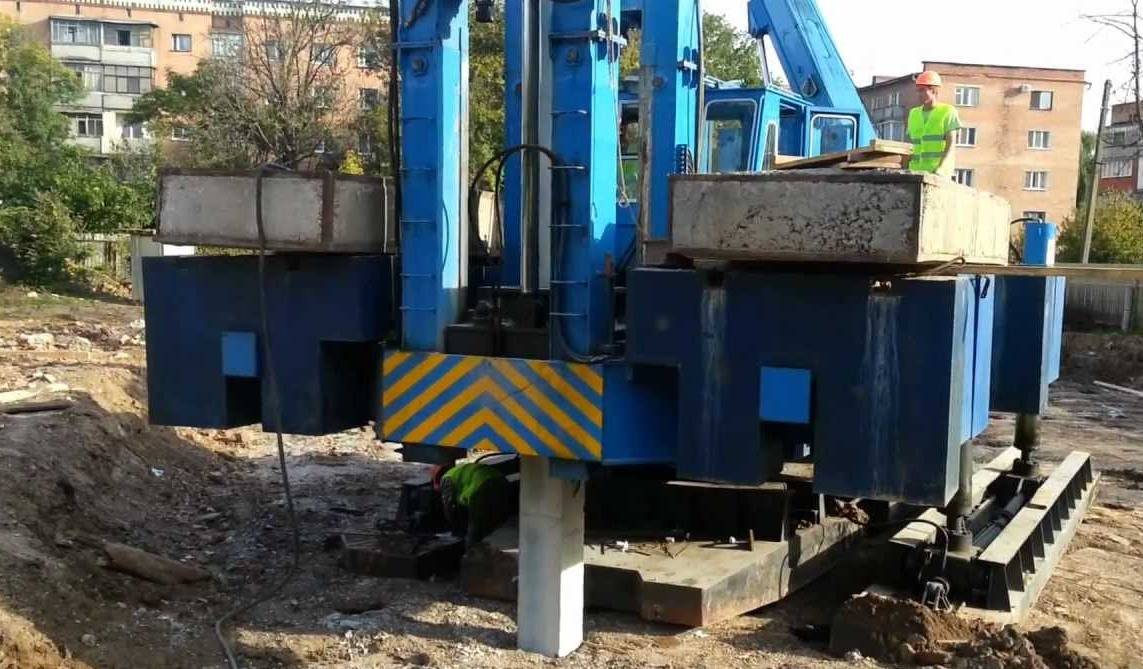

Метод вдавливания

Вдавливание стержней выполняется при помощи СВУ — сваевдавливающей установки. СВУ имеет большую мощность. Точечное давление, которое создает оборудование, превышает 1 000 тонн. Основные этапы монтажа:

• Техника заезжает на участок застройки и занимает исходную позицию.
• Кран поднимает стержень, устанавливает его в вертикальном положении в нужную точку.
• Гидравлический узел захватывает опору и вдавливает ее в грунт, пока не опустится в нижнюю точку. Затем он отпускает сваю и перемещается в верхнюю точку.

Цикл операций повторяется до тех пор, пока опорный столб не погрузится на расчетную глубину.

Метод вдавливания применяется в условиях плотной городской застройки. Эта технология позволят устанавливать опоры на расстоянии 1 м от уже существующих построек. К плюсам метода можно отнести отсутствие шума и почвенных вибраций в процессе работы. Благодаря этой особенности возможно строительство зданий и сооружений на участках с неровным рельефом и нестабильным грунтом, склонным к образованию оползней.

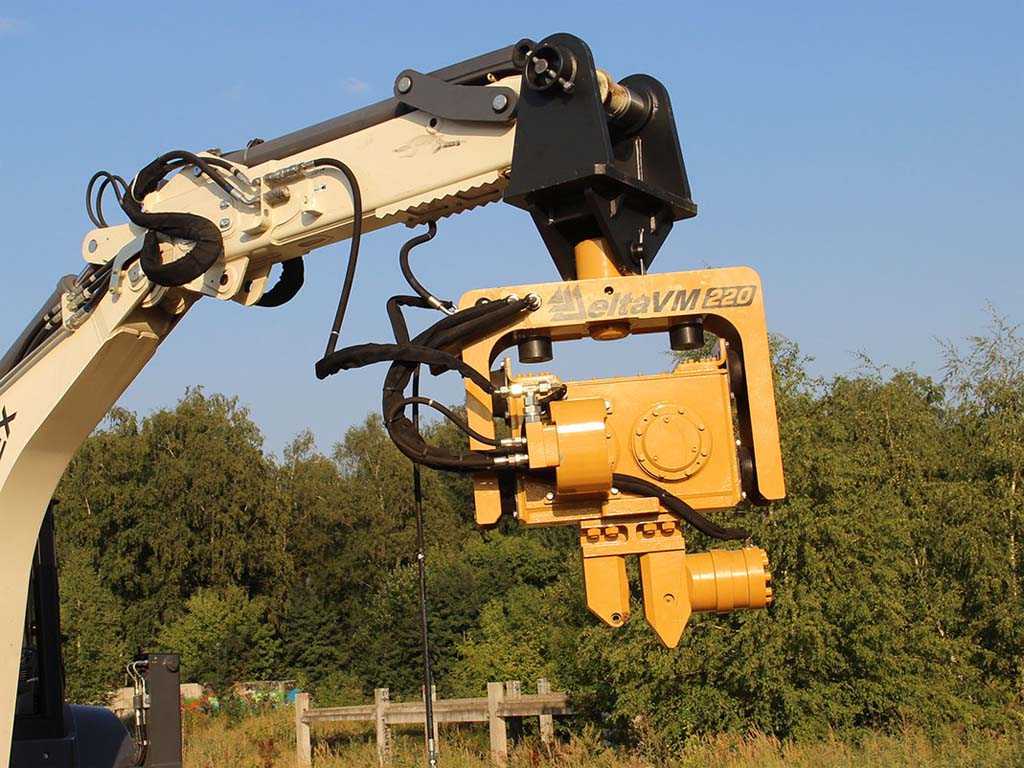

Вибрационный метод

Погружение опоры происходит за счет высокочастотных или низкочастотных виброколебаний, которые создает специальное оборудование. Это может быть вибропогружатель, вибрационный молот или квазистатическая установка. Под действием динамической нагрузки и веса вибропогружателя свая с заостренным наконечником проходит верхние слои грунта и заглубляется в плотный пласт. Этот метод эффективен при строительстве фундамента на участках с песчаной почвой, супесями, низкоплотными водонасыщенными грунтами.

• Столб при помощи стрелового крана устанавливают в вибропогружатель в вертикальном положении с обязательной проверкой уровня нивелиром.
• Вибропогружатель включают на минимальную скорость и начинают медленно вдавливать опору в почву.

Вибрационный метод обеспечивает дополнительное уплотнение грунта вокруг опоры, увеличивая ее устойчивость. На плотных грунтах применяют вибромолот, который создает два вида нагрузок — вибрационную и ударную.

Схема забивки свай

Расположение сваи определяется в ходе разработки проекта будущего строения. При этом каждый проект уникален, его разработке предшествует исследование местности (почвы, температурного режима, плотности застройки, наличия подземных коммуникаций, возможность подъезда техники и т.п.). Материал подготовлен для сайта www.moydomik.net

В частном и промышленном строительстве используются следующие схемы установки свай:

• свайный куст (в частном строительстве под колонны, в углах и т.п.);
• свайная лента (в частном строительстве и для линейных сооружений);
• свайное поле (в частном строительстве для очень больших и тяжелых домов, используется в основном в промышленном строительстве для многоэтажных домов).

Согласно СНиП сваи могут быть установлены по одной из трёх схем:

рядовая схема (а) установки свай. Является наиболее простой. Целесообразна для использования при наличии песчаного и гравелистого грунта. Использование данной схемы предполагает монтаж свай по очереди – от первой до последней.

Примечание. Обязательным условием для применения рядовой схемы является наличие несвязанных грунтов. В противном случае, может возникнуть усадка почвы.

секционная схема установки свай (б). Используется в случае необходимости создания свайного поля при наличии на участке плотной почвы. Специфика использования данной схемы состоит в том, что сначала забиваются сваи одной секции, затем пропускается ряд, формируется очередная секция. После того, как все секции будут обустроены, выполняется заполнение пропущенных рядов. Применение схемы позволяет исключить риск уплотнения почвы.

спиральная (в) и (г). Представлена двумя разновидностями. Первая предполагает начало работ с середины свайного куста, вторая с его краёв. Первый способ рекомендован для работы в плотной почве, второй – в нормальной. Использование спиральной схемы обеспечивает равномерное перераспределение нагрузки на почву, что в последствие исключит её подвижки.

Наличие схемы забивки свай (технологическая карта) позволяет организовать работу техники и строительной бригады, за счет чего достигается минимизация времени и средств, а все операции выполняются быстро и четко.

Схема забивки свай (технологическая карта)

Вибрационный метод.

Метод основан на значительном уменьшении при вибрации коэффициента внутреннего трения в грунте и сил трения по боковой поверхности свай. Благодаря этому при вибрировании для погружения свай требуется усилий иногда в десятки раз меньше, чем при забивке. При этом наблюдается также частичное уплотнение грунта (виброуплотнение). Зона уплотнения составляет 1,5…3 диаметра сваи (в зависимости от вида грунта и его плотности).

При вибрационном методе сваю погружают с помощью специальных механизмов – вибропогружателей. Вибропогружатель, представляющий собой электромеханическую машину вибрационного действия, подвешивают к мачте сваепогружающей установки и соединяют со сваей наголовником.

Действие вибропогружателя основано на принципе, при котором вызываемые дебалансами вибратора горизонтальные центробежные силы взаимно ликвидируются, в то время как вертикальные суммируются.

Амплитуда колебаний и масса вибросистемы (вибропогружатель, наголовник и свая) должны обеспечить разрушение структуры грунта с необратимыми деформациями.

При выборе низкочастотных погружателей (420 кол/мин), применяемых при погружении тяжелых железобетонных свай и оболочек (трубчатых свай диаметром 1000 мм и более), необходимо, чтобы момент эксцентриков превышал вес вибросистемы не менее чем в 7 раз для легких грунтов и в 11 раз для средних и тяжелых фунтов.

При вибрационном погружении в глину или тяжелый суглинок под нижним концом сваи образуется перемятая глинистая подушка, которая вызывает значительное (до 40%) снижение несущей способности сваи. Чтобы устранить возникновение этого явления, сваю погружают на заключительном отрезке длиной 15…20 см ударным методом.

Для погружения легких (массой до 3 т) свай и металлического шпунта в грунты, не оказывающие большого лобового сопротивления под острием сваи, применяют высокочастотные (1500 колебаний в 1 мин и более) вибропогружатели с подрессоренной пригрузкой, которые состоят из вибратора и присоединенного к нему с помощью системы пружин дополнительного груза и приводного электродвигателя..

Вибрационный метод наиболее эффективен при несвязных во-донасыщенных фунтах. Применение вибрационного метода для пофужения свай в маловлажные плотные фунты возможно лишь при устройстве лидирующих скважин, т. е. при предварительном выполнении другого процесса, требующего буровых механизмов.

Более универсальным является виброударный способ пофуже-ния свай с помощью вибромолотов.

Наиболее распространенные пружинные вибромолоты работают следующим образом. Вибровозбудитель при вращении валов с дебалансами в противоположных направлениях совершает периодические колебания. Когда зазор между ударником вибровозбудителя и сваей меньше амплитуды колебаний вибровозбудителя, ударник периодически ударяет по наковальне наголовника сваи.

Вибромолоты могут самонастраиваться, т. е. увеличивать энергию удара с повышением сопротивления фунта пофужению свай.

Масса ударной части (вибровозбудителя) вибромолота применительно к пофужению железобетонных свай должна быть не менее 50% от массы сваи и составлять 650…1350 кг.

В практике строительства применяют также метод, основанный на комбинированном воздействии вибрации (или вибрации с ударом) и статического пригруза. Вибровдавливающая установка состоит из двух рам. На задней раме находятся электрогенератор, работающий от тракторного двигателя, и двухбарабанная лебедка, на передней раме – направляющая стрела с вибропогружателем и блоки, через которые проходит к вибропогружателю вдавливающий канат от лебедки. Когда вибровдавливающая установка займет рабочее положение (крюк подвески вибропогружателя должен находиться над местом погружения сваи), вибропогружатель опускают вниз, наголовником соединяют со сваей и поднимают в верхнее положение, а сваю устанавливают на место ее забивки. После включения вибропогружателя и лебедки свая погружается за счет собственного веса, веса вибропогружателя и части веса трактора, передаваемого вдавливающим канатом через вибропогружатель на сваю. Одновременно на сваю действует вибрация, создаваемая низкочастотным погружателем с подрессоренной плитой.

Метод вибровдавливания не требует устройства каких-либо путей для рабочих передвижек, исключает разрушение свай и особенно эффективен при погружении свай длиной до 6 м.

Последовательность погружения свай

От расположения свай в свайном поле и параметров сваепогружающего оборудования зависит порядок погружения свай. Кроме того, следует учитывать последующие процессы по устройству свайного ростверка.

Наибольшее распространение имеет рядовая система погружения свай, применяемая при прямолинейном расположении их отдельными рядами или кустами.

Спиральная система предусматривает погружение свайконцентрическими рядами от краев к центру свайного поля, она позволяет в ряде случаев получить минимальную протяженность пути сваепогружающей установки. Если расстояние между центрами свай менее пяти их диаметров (или соответственно размеров сторон поперечного сечения), то грунт в середине свайного поля может уплотняться, что усложняет процесс. При этом бывают случаи, когда невозможно погрузить сваи, расположенные в этой зоне. В этом случае погружать сваи надо от центра к краям свайного поля.

При больших расстояниях между сваями порядок погружения определяется технологическими соображениями, прежде всего использованием эффективного оборудования. Так, у некоторых копров башенного типа мачты опираются на выдвижные рамы, расположенные над платформами-тележками и смещающиеся примерно на 1 м. Этими копрами можно забивать сваи двух рядов с одной стоянки копра. Для сооружения подземной части жилых домов применяют специальные краны, оснащенные навесным копровым оборудованием, двухбарабанной лебедкой для подъема молота и сваи и дизель-молотом. Такие краны могут забивать сваи длиной 8 м, перемещаясь по рельсовому пути, уложенному примерно на нулевой отметке вдоль бровок котлована строящегося здания.

При устройстве свайных фундаментов жилых и промышленных зданий большой протяженности весьма эффективно забивать сваи с помощью мостовой сваебойной установки. Эта установка представляет собой передвижной мост, по которому перемещается тележка с копром. Сваи длиной 8… 12 м забивают дизель-молотом. Так как мачта копра опускается ниже пола рабочей площадки копра,то можно забивать сваи ниже рамы моста. Данная установка является своего рода координатным устройством, облегчающим выполнение разбивки мест погружения сваи, при этом можно устанавливать сваи с большой степенью точности. Расположение сваи в зоне действия мостовой установки позволяет сократить продолжительность операций по подтаскиванию сваи, что, в свою очередь, повышает производительность всего процесса.

Устройство шпунтовых ограждений из металлических и деревянныхшпунтов начинают с пофужения маячных свай, к которым в 2… 3 яруса крепят схватки, служащие направляющими при забивке шпунта.

При пофужении свай зимой с использованием стержневых электронафевателей для оттаивания мерзлого фунта район забивки свай разбивают на фи участка-захватки: на первом – бурят скважины, на втором – скважины уже заранее пробурены и утеплены сверху, на третьем – сваи пофужают. Интервал между отофевом скважины и пофужением в нее сваи не должен превышать одной смены. Примерно так же с разбивкой на захватки устанавливают порядок пофужения свай, если усфойство ростверков начинают до завершения пофужения всех свай под здание или сооружение.

Схема забивки свай

Погружение железобетонных свай всегда выполняется по предварительно спланированной схеме, которая определяет порядок забивки.Важно: необходимость следования установленной схеме обуславливается двумя факторами: во-первых — оптимизируется время передвижения копра по строительной площадке, что сокращает время проведения работ, во-вторых — достигается равномерное распределение нагрузки на грунт, что дает большую вероятность наступления проектного отказа на первом этапе забивки. Рис: а) рядовая схема; б) секционная схема; в-г)спиральные схемы

Рис: а) рядовая схема; б) секционная схема; в-г)спиральные схемы

Существует три основные схемы забивки свай:

Рядовая;

Данная схема применяется при проведении работ в условиях несвязных песчаных грунтов, несклонных к уплотнению под воздействием динамических нагрузок из-за отсутствия жестких структурных связей. При такой схеме копр последовательно забивает каждый ряд свайного поля.

Спиральная;

Применяется при обустройстве свайных полей в глинистых и суглинистых грунтах. Существует два подвида спиральной схемы — обратная, когда сваебой начинает забивку с центра свайного поля и движется по выходящей траектории, и последовательная, при которой копр начинает работать с краев и движется к центру. Последовательная спираль реализуется в грунтах нормальной плотности, обратная — в плотных грунтах.

Секционная.

Секционная схема применяется в условиях высокоплотных грунтов. Копр начинает движение с крайнего участка свайного поля, забивая первые 2 ряда свай, далее он пропускает третий ряд и начинает работать на четвертом. Когда первая проходка свайного поля полностью завершена производится погружение оставшихся свайных рядов.
