Особенности подпитки открытого контура отопления
Особенности подпитки открытого контура отопления
Открытая система имеет расширительный бак. Его устанавливают в наивысшей части «магистрали». Он помогает справиться с тепловым расширением воды, компенсируя давление в отоплении. Для определения уровня жидкости из емкости на кухню или в ванную комнату выводят контрольную трубку. В конце этой трубки устанавливают запорную арматуру, она поможет избежать утечки перерасхода воды.
В контрольное время кран открывается. Если вода течет, тогда все в порядке. В противном случае нужно незамедлительно пополнить уровень воды.
Гравитационная отопительная система имеет три основных элемента:
- шаровой кран необходим для передачи теплоносителя из водопровода в отопление,
- фильтр помогает устранить опасные примеси,
- обратный клапан защищает от смешивания питьевой воды и жидкости из отопительной системы.
Как заливать воду снизу?
Обратимся к самой нижней точке нашей системы отопления. В этой точке должен быть кран для слива воды из системы. Если этот кран будет не в самой нижней точке, мы не сможем спустить воду полностью и что-то обязательно останется. Так что скорее всего эта точка будет даже ниже котла. Вот примерно там же, рядом, в непосредственной близости от этого крана, должен быть патрубок для заливки отопления. На конце этого патрубка находится обратный клапан. Он пускает воду внутрь системы, но не выпускает наружу. Нам осталось присоединить к этому клапану выход водопровода с краном. Открывая кран, вода из водопровода устремляется в систему. Давление, развиваемое водопроводом должно быть больше или равно максимально допустимому давлению в нашей системе отопления. Для двухэтажного дома с котлом в подвале, одной — полутора атмосферы бывает достаточно.
Впускной узел системы отопления (вер.1)
Это первая версия узла. Много временных деталей. Для соединения с водопроводом используется гибкая подводка в виде садового шланга. Настало время, когда я подумал, что этот узел может быть причиной сильного затопления.
Узел впускного клапана
Это последняя версия узла. Здесь все сделано прочно и по уму. Стальных деталей нет вообще, гибкая подводка заменена на стационарную.
Принцип заливки отопления снизу в том, что у нас не образуется воздушной подушки под слоем воды. У нас весь воздух скапливается в самой верхней точке системы, и мы его подпираем водой. Ну и в радиаторах, конечно, ибо как я уже говорил, каждый радиатор представляет собой ловушку воздуха.
Стратегия № 1 (быстрая)
Мы можем сразу открыть кран Маевского в самой верхней точке. Можем открутить (открыть) все клапаны! Только под каждым открученным клапаном нужно поставить широкое корытце, в которое будет вода сливаться, когда система заполнится. Отверстие в клапане очень маленькое. Миллиметр всего, поэтому много воды не натечет. Особенно если быстро бегать по дому с отверткой.
Короче, клапаны открутили, водопроводный кран тихонько (но не слишком уж тихонько) открыли и система начала наполняться. Дальше у нас есть целый спектр вариантов. Мы можем открыть воду несильно, подойти к тому радиатору, который должен наполниться первым, и ждать у него, пока из клапана потечет вода. Потекла? Закручиваем и перебегаем к следующему клапану. Так постепенно обегаем все клапаны и закручиваем их. После этого система считается залитой и ее можно включать. Если дом не слишком большой, то можно залить всю систему за полчаса. Да здравствуют современные схемы систем отопления! Но исполнять эту стратегию лучше, все же с помощником, который разбирается в вопросе и ничего не испортит (жена не подойдет). Дело в том, что вполне может оказаться, что вода поступает в систему слишком быстро и вы либо не успеваете закрутить все клапана, либо давление слишком сильно вырастет. Тогда вам захочется перекрыть поступление воды. Для этого должен быть кто-то, кто быстро и без дополнительных вопросов это сделает и спасет все мероприятие.
Стратегия №2 (долгая)
У нас нет такого количества широких емкостей, чтобы поставить их под каждым клапаном. Тогда мы не откручиваем клапаны. Заливаем воду до тех пор, пока давление по нашему манометру не поднимется до максимума (обычно это 1.5 атмосферы). После этого мы идем к первому клапану с кружкой и отверткой и спускаем весь воздух. Давление опустится. Мы идем вниз и опять поддаем давление до максимума. И так повторяем, пока из нашего клапана не польется вода. После этого идем к следующему клапану и все повторяем. С такой стратегией можно залить воду за 2 часа. Но не пролить при этом ни капли! И работать, кстати, одному.
Хорошей идеей будет поставить к водопроводному крану жену и сказать, чтобы поддерживала давление. То есть, чтобы стрелка была «вот здесь». Моя жена с этим делом отлично справляется. Ей даже нравится, кажется.
Стратегия №3 (промежуточная)
Лично в моей системе отопления присутствует накопительный котел. В нем довольно много воды. Литров 60. И панельные радиаторы. В них помещается очень мало воды. И трубы у меня тонкие. То есть, основная вода у меня в котле. На выходе котла у меня стоит циркуляционный насос. На насосе находится клапан для спуска воздуха. Я откручиваю этот клапан и заливаю весь котел. Как только из мотора (из его клапана) потекла вода, я начинаю действовать по стратегии №2. И заливаю свою систему где-то за час-полтора.
Преимущества насосной системы и ее недостатки
- Простотой монтажа. Это преимущество существенно в сравнении с естественной системой. Дело в том, что при установке циркуляционного насоса отпадает необходимость в сложной установке верхнего трубопровода, не нужно приваривать трубы, выдерживая угол в 300 и устанавливать главные стояки больших диаметров.
- Равномерным и быстрым нагревом жилья. В отличие от естественной циркуляции, при которой обогрев радиаторов зависит от расстояния до котла, в случае применения насосной версии теплоноситель попадает во все батареи одновременно, а если возникает какой-то диссонанс, то его можно отрегулировать.
- Обогревом большой территории. Это возможно выполнить, если выбрать разводку труб коллекторного типа. При нем обеспечивается равномерное прогревание радиаторов, на каком бы они ни были расстоянии от котла. Поэтому можно продлевать систему трубопроводов до нужной длины, не боясь из-за большой ее протяженности потерять тепло при транспортировке.
- Возможностью применения антифриза. Он обеспечит системе защиту от промерзания.
- Регулировкой нагрева. Она осуществляется по отдельным участкам сети. С помощью предусмотренных регулировочных кранов можно перекрывать целые участки магистрали. За счет чего можно изменять компоновку сети и переделывать схему ее подключения.
- Продлением срока службы оборудования. Котельные приборы в закрытой системе практически не страдают от разницы температур, она менее заметна на входе и выходе из котла.
- Возможностью введения в систему дополнительных элементов. Наличие циркулирующего насоса дает возможность встраивать «теплые полы».
- Отсутствием необходимости в регулировке воды в системе. Включив в обогревательный контур насос и расширительный бачок с мембраной, и сделав его закрытым, получили возможность уменьшить испарение жидкости из системы.
- Работа от электроэнергии. Зависимость системы от наличия постороннего ресурса оборачивается выходом из строя всего отопительного оборудования в отсутствии энергии.
- Стоимость насоса и его комплектующих. Сам прибор стоит недорого, но для его работы нужно приобрести специальные переходники, краны и другие детали.
Особенности подпитки открытого контура отопления
Особенности подпитки открытого контура отопления
Открытая система имеет расширительный бак. Его устанавливают в наивысшей части «магистрали». Он помогает справиться с тепловым расширением воды, компенсируя давление в отоплении. Для определения уровня жидкости из емкости на кухню или в ванную комнату выводят контрольную трубку. В конце этой трубки устанавливают запорную арматуру, она поможет избежать утечки перерасхода воды.
В контрольное время кран открывается. Если вода течет, тогда все в порядке. В противном случае нужно незамедлительно пополнить уровень воды.
Гравитационная отопительная система имеет три основных элемента:
- шаровой кран необходим для передачи теплоносителя из водопровода в отопление;
- фильтр помогает устранить опасные примеси;
- обратный клапан защищает от смешивания питьевой воды и жидкости из отопительной системы.

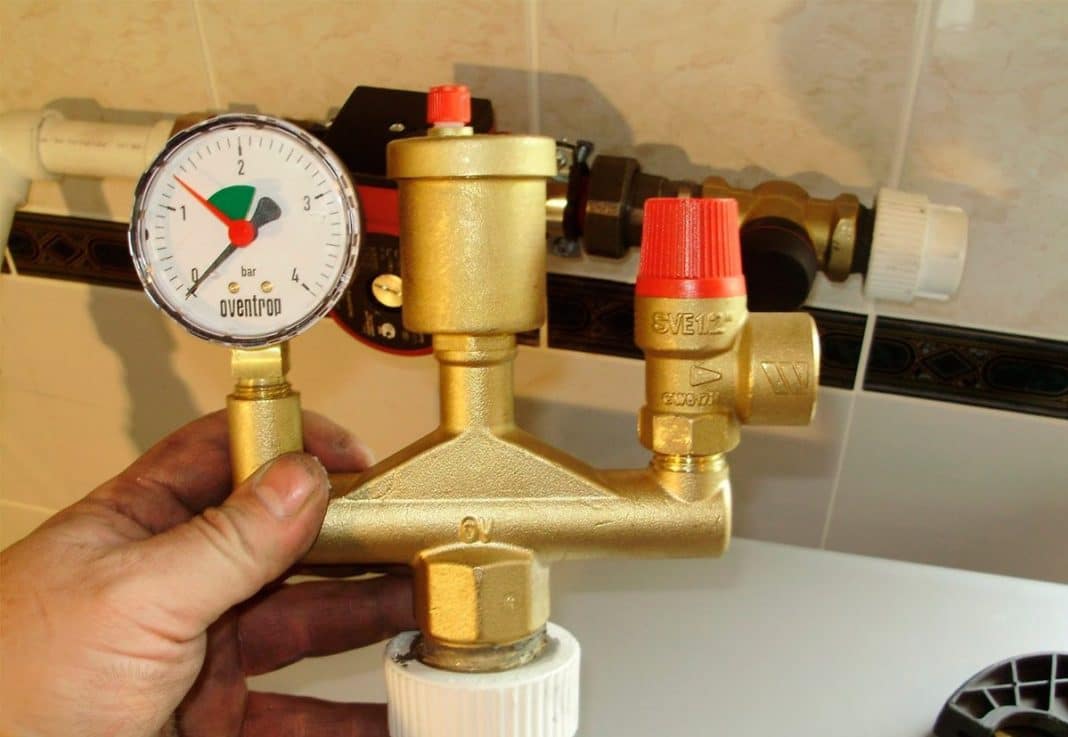

Что такое обвязка
Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. На весь процесс уйдет максимум неделя.
Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами. Каждый из контуров комплектуется собственным насосом и в случае низкотемпературного контура трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.
Но если нет уверенности в своих силах, то лучше сразу же обратиться за помощью к мастерам.
Однозначного ответа нет. Газовый работает до тех пор, пока дровяной агрегат не начнет прорабатывать следующую порцию топлива. Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром он же — бойлер косвенного нагрева без насоса продемонстрирован нашим в видеосюжете: Помогла статья?
Правильная обвязка газового котла отопления — схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом вопросе. Обычно устанавливается недалеко от оборудования. Связано это с тем, что нередко в местах пайки внутренний диаметр заужается, а это создает ненужное гидростатическое напряжение и понижает КПД.
Подключения твердотопливных котлов.
В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Обвязка двухконтурного котла отопления полипропиленом — схемы и фото Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими.
Такие системы не зависят от электроснабжения. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами. Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Для контроля давления в системе.
Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником. Подключение двухконтурного котла: 1. Гладкость труб, а также максимальная устойчивость к образованию нежелательного солевого налета дает возможность сохранять стабильный высокий показатель скорости постоянного передвижения теплоносителя в течение всего длительного срока активной эксплуатации. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника.

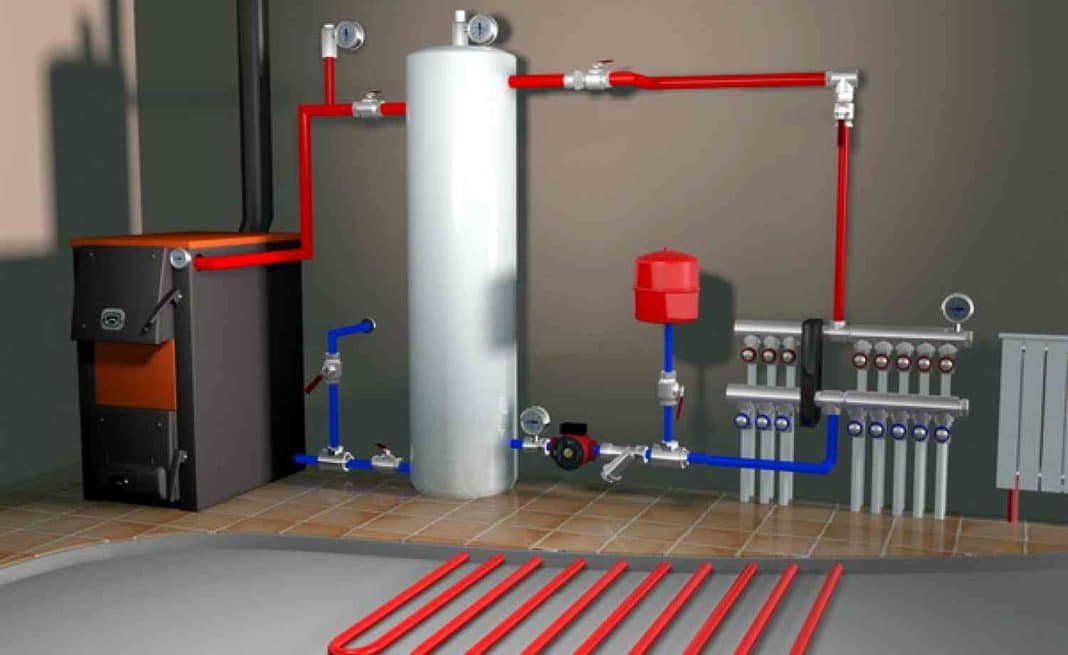

Обвязка твердотопливного котла
https://youtube.com/watch?v=oJCnlQq0GlI
Основные элементы
Основные элементы
Как и любое оборудование подпитка состоит из нескольких частей. Рассмотрим каждую деталь отдельно.
Исполнительный механизм
При ручном управлении устанавливают одну задвижку, через которую подают или перекрывают воду. Автоматическое оборудование может содержать различные виды устройств дистанционного управления. Самым популярным вариантом служит редукционный клапан. Он состоит из трех частей: запорный и обратный клапан, а также редуктор давления. При этом его устанавливают как в механические системы, так и оснащают электрическими датчиками управления.
В исполнительном механизме устанавливают нижний порог давления. Когда манометр улавливает потери мембрана отпускает пружину, та воздействует на рабочий шток, после чего отверстие клапана открывается. Когда давление нормализуется мембрана вновь давит на пружину и шток встает на место, закрывая проход конусом.
Настроить порог давления, при котором будет начинать подача рабочей жидкости, можно при помощи винта, закрепленного наверху исполнительного механизма. Установив его в определенном положении, позиция фиксируется контргайкой. Чтобы не ошибиться с настраиваемым давлением на устройстве имеется манометр.
Обратный клапан
Рабочая жидкость из отопительной системы не должна смешиваться с питьевой водопроводной водой. Это приведет к негативным последствиям:
- Сделают воду непригодной для употребления человеком из-за развития бактерий.
- Так как трубы отопления постепенно разрушаются внутри в воду может попасть коррозия, которая вредна для здоровья.
- Снижение КПД котла из-за потери давления и снижения температуры.
Теплоноситель может попасть в водопровод во время подпитки если давление в отопительной системе выше чем в трубах с холодной водой. Другая причина смешивания — запорная арматура вышла из строя и начала пропускать.
Чтобы избежать неприятной ситуации позади исполнительного устройства ставят обратный клапан. Некоторые конструкции предусматривают эту деталь внутри редукционного клапана. Современные конструкции подпитки имеют «прерыватель потока», устанавливаемый перед оборудованием.
Накопитель и насос
Когда давление в отопительной системе выше чем в водопроводе, понадобится насос чтобы восполнить потери рабочей жидкости. Автоматически или вручную подать воду невозможно. Если же выйдет из строя обратный клапан, тогда произойдет сброс теплоносителя в холодное водоснабжением.
Разработаны насосы с накопительным баком, в котором всегда есть запас воды для восполнения потерь в отоплении. Это позволяет решить проблему, даже когда в холодном водопроводе низкое давление. Насосы могут быть как ручными, так и автоматическими. Первый вариант предусматривает установку накопительной емкости выше уровня расширительного бака. Такую схему монтажа называют гравитационной. Во втором случае применяется гидроаккумулятор, соединенный с мембраной, постоянно находящейся под давлением.
Выпускаются вертикальные насосы без накопительного бака. Они предназначены для частных домов и устанавливаются в колодцах под воду.
Фильтры
Иногда в холодном водопроводе подается жидкость с примесями которая может нарушить работу систему отопления. Для защиты перед исполнительным устройством устанавливают два вида фильтров:
- Очистка от мусора. Внутри используется сетка с мелкими ячейками, в которых застревают загрязняющие частицы. Иногда такой фильтр встраивают в исполнительный механизм.
- Химическая очистка. Чтобы избежать коррозии труб отопления смягчают поступающую воду. Обычно при помощи реагентов устраняют соли кальция.
Все виды фильтров нужно регулярно чистить. Так они будут надежно исполнять свои функции и не забивать клапаны.
Особенности монтажа
Направление воды должно совпадать с направлением стрелки на корпусе устройства
Клапан ставится на трубе так, чтобы совпадало направление жидкости с курсом стрелки. Фильтровальная пробка направляется вниз, а винт настройки должен быть доступен к использованию. Циферблат манометра поворачивается, чтобы удобно было считывать значения.
Подмоточный материал используется рационально, чтобы излишки не попадали в просвет редуктора. Подпитка котла в виде клапана не должна зависеть от магистральных нагрузок (сжатие, кручение, изгиб, вибрация). Для этого ставятся дополнительные опоры или компенсаторы.
Несовпадение осей трубопроводов не должно быть больше 3 мм при длине 1 м. При большей протяженности добавляется по 1 мм на каждый погонный метр. Подпиточный контур присоединяется к трубопроводу недалеко от расширительного бака.
Где устанавливаются описываемые клапаны?
Как и любой другой технический элемент, клапан подпитки можно и нужно устанавливать только в определенном месте магистрального отопления.
При его монтаже необходимо соблюдать ряд правил:
- Клапан подпитки устанавливается там, где присутствует минимальное рабочее давление теплоносителя. В закрытой системе отопления этим местом является вход перед насосным оборудованием.
- В случае выбора клапана с механическим управлением необходимо установить кран или арматурную задвижку. Она монтируется между самим контуром отопления и линией, которая питает систему холодной водой.
- Когда циркуляционный насос нагнетает рабочее давление больше, чем давление, формируемое подпиточным клапаном, нужно обязательно устанавливать повышающий насос.
- Чтобы в подпитывающую линию не попадала вода из системы отопления, монтируется затворный кран.
- Любой подпитывающий клапан должен быть укомплектован манометром.
2 Где куда и как подключить насос?
Грамотный монтаж отопительного контура происходит по следующему алгоритму. Подключение циркуляционного насоса к трубам должно производиться исключительно в горизонтальном состоянии вала. Подключать напорную технику можно на подводной или обратной трубе, но у обратной трубы есть свои плюсы, о которых расскажем немного ниже.
Подготовка циркуляционного насоса к работе
Перед аппаратом должен устанавливаться фильтр для очистки теплоносителя от грязевых примесей. Сборник взвеси должен ставиться по направлению вниз. Направление фильтра должно строго соответствовать направлению нанесенных на корпусе аппарата стрелок, которые указывают направление тока воды.
Срок пользования циркуляционным насосом зависит и от температуры воды и от того насколько и как правильно установить насос. Чем выше показатели температуры, тем меньше срок годности подшипников. Поэтому, подключать аппарат к котлу стоит непосредственно перед ним, на обратной трубе и после расширительного бака.
2.1 Как установить насос, чтобы он работал при выключении электричества?
Врезайте аппарат строго параллельно основному контуру, без размыкания самого контура. Чтобы гравитация внутри трубопровода срабатывала нормально для естественной циркуляции теплоносителя, ставьте контур, который в диаметре не меньше, чем Ду-32.
Чтобы перекрывать основной котловой контур во избежание прогонки воды по кругу между врезками, устанавливайте вентили до и после напорного аппарата. Помните, что при длительном отсутствии электричества переключаться на байпас с напорного аппарата придется вручную. При этом байпас отключается от главного трубопровода при помощи двух шаровых запорных вентилей или кранов.
В верхней части байпаса необходим клапан для откачки воздуха. Клеммы и блок управления напорного аппарата устанавливайте только в положении «вверх». Соединения, которые выполнены на резьбе, должны обработайте герметиком.
Обустройство системы отопления частного дома
Но, чтобы помпа самостоятельно отключалась при длительных перебоях с электричеством, когда никого нет дома, устанавливайте шариковый обратный клапан. Его преимущества перед обычным клапаном в том, что не наблюдается потерь в напоре воды, которой приходится преодолевать сопротивление пружинных механизмов обычного обратного клапана. Устанавливать клапан с шариком следует только горизонтально.
2.3 Дополнительный напорный аппарат
Не забудьте о мелочи, которая обязательна, если планируется установить дополнительный насос. Предварительно слейте тепловой носитель и тщательно промойте трубы, чтобы убрать из них скопившийся за годы эксплуатации мусор.
Контролирование подпитки закрытой системы отопления
Для компенсации перепадов давления в закрытой системе и понижения габаритов обогревательного устройства иногда применяются мембранные цистерны. При их наличии практически полностью отпадает необходимость добавлять воду в отопительный бак.
В этом случае подпиточная линия контролируется индивидуально, посредством подключения насоса. Такой тип конструкции является простейшим, но при функционировании необходимо прослеживать степень давления в установке самостоятельно. При его усилении выше разрешенной нормы запускается клапан предохранения, что является нежелательным.
Такие установки относятся к малым системам отопления и позволяют осуществлять контроль самостоятельно. В гораздо больших сетях коммуникаций применяется автоматическая подпитка, поскольку производить расчет функционирования и управлять вручную подобной схемой — довольно трудоемкий процесс.
.
Управление подпиткой
В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.
Именно по этой причине добавление жидкости в систему – явление относительно редкое.
Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.
Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.
Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.
Итальянская марка отопительных котлов “Беретта” заслужила популярность в нашей стране. Газовый котел Беретта – виды оборудования и обзор популярных моделей.
Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут.

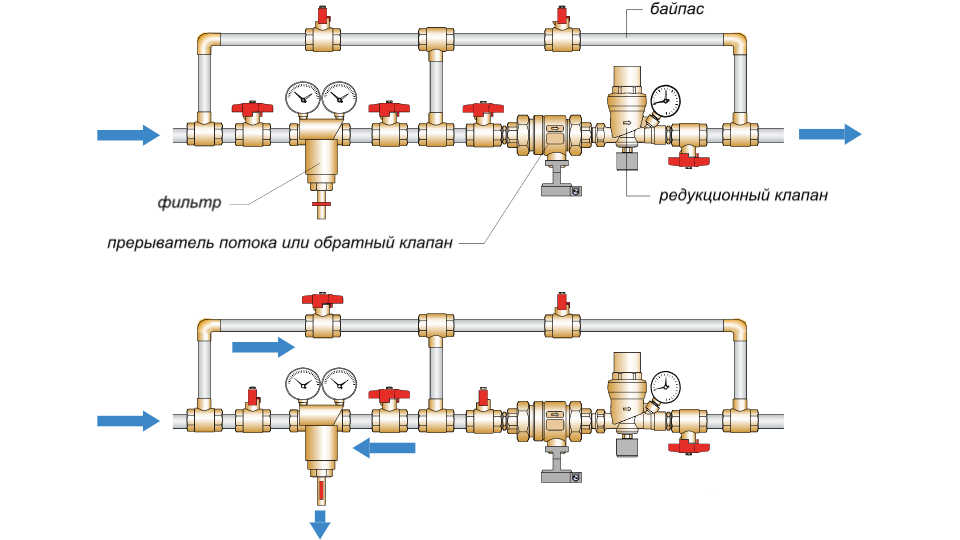

Редукционный клапан
Редукционный клапан – это устройство-регулятор напора жидкости, который объединяет в себе:
- Редуктор давления – защищает редукционный клапан от сильного напора водопроводной сети;
- Запорный и обратный клапаны.
Первый – перекрывает поток воды.
Второй – предотвращает попадание теплоносителя в водопроводную сеть, кроме того, он не допускает попадания теплоносителя в водопроводную сеть, тем самым:
- Предотвращает заражение питьевой воды вредными микроорганизмами, которые могут развиваться в теплоносителе;
- Предотвращает попадание в водопроводную сеть вредных веществ, содержащихся в теплоносителе;
- Предотвращает дополнительную утечку жидкости.
Редукционный клапан может быть:
- Механическим, подача воды через редуктор осуществляется простым открыванием запорной арматуры;
- Иметь электрические контакты для автоматической регулировки насоса подкачки воды.
Насос-автомат подкачки необходим в тех случаях, когда вода не сможет пройти через редуктор из-за низкого напора водопроводной сети. В этом случае ни ручной, ни автоматической регулировкой восполнить потери жидкости не получится.
Насос-автомат создаст необходимое давление и через редуктор накачает воду в систему обогрева помещения. Кроме того, такой насос может быть снабжен накопительным баком, который обеспечит его жидкостью даже при отсутствии подключения к водопроводу. Существуют также погружные подпиточные насосы для использования их в колодцах и скважинах.
Читать также: Буферная емкость для отопления: гидроаккумулятор своими руками
Как залить в систему не воду, а другое вещество?
Желание залить антифриз сразу порождает множество проблем. Мы не можем заливать из водопровода, а заливка сверху страшно нудная. Кроме того, мы обязательно разольем довольно много ценного и дорогого антифриза. А в закрытую систему вообще нельзя залить ничего сверху. Так или иначе придется в самом конце поддать жидкости для создания избыточного давления.
Могу предложить только два варианта. Заливать снизу либо ручным насосом, либо из ведра каким-нибудь электрическим. Но не всякий электрический может работать с жидкостями кроме воды. Этот вопрос надо специально изучать. Ручные насосы в продаже есть. Они называются опрессовочные. Стоят больше 8 тысяч рублей и явно являются профессиональными инструментами. Я, честно, даже боюсь представить, что мне когда-нибудь нужно будет заливать в систему антифриз
Могу только осторожно потеоретизировать на эту тему
Ну, во-первых, я бы задумался об антифризе еще на этапе проектирования системы
Я бы обратил основное внимание на емкость системы. Использовал бы тонкие трубы, панельные радиаторы и какие-нибудь проточные, не накопительные котлы, если такие есть
Для заливки я бы купил насос. Совершенно точно есть насосы для перекачивания технических жидкостей. Они на много дороже обычных и сделаны обычно из нержавейки. Насос должен быть рассчитан на подходящее давление (от 2-3 атмосфер) и иметь по возможности не слишком значительную производительность. Ну литров 10-15 в минуту. Заливал бы я из большого ведра. То есть насос должен быть маленьким. Профессиональных насосов маленьких не бывает! Непрофессиональные «заточены» только на воду.
По поводу ручных насосов мысли у меня есть. Напишу, но не в рамках этой статьи. Ручной насос остается актуальным, ибо нам в процессе жизни, приходится подкачивать жидкость в систему.
Можно присоединить к обратному клапану длинный шланг, потом взять конец этого шланга и отправиться с ним к себе же на чердак. Там вставить в конец шланга лейку и заливать систему оттуда. Получается как бы сверху (с чердака), но в то же время и снизу. Вопрос — сколько антифриза останется в шланге и как его выливать так, чтобы не пролить? Идея кажется теоретически рабочей, но я предвижу много проблем с практической точки зрения.
Управление подпиткой
В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.
Именно по этой причине добавление жидкости в систему – явление относительно редкое.
Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.
Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.
Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.
