Снятие — переносное заземление
Снятие переносного заземления должно производиться в обратном порядке: сначала оно отсоединяется от токоведущих частей, а затеи от заземляющей проводки.
Снятие переносного заземления должно производиться в обратном порядке: сначала оно отсоединяется от токоведущих частей, а затем от заземляющей проводки.
Порядок снятия переносных заземлений обратный — сначала отсоединяют фазные концы, а затем заземляющий конец, также с применением средств защиты.
| Установка переносного заземления. |
При снятии переносного заземления, наоборот, сначала его отсоединяют от шин и проводов, а потом от заземляющего устройства. Такой порядок вызван тем, что сборные шины, электрические машины, аппараты и в особенности воздушные и кабельные линии после снятия напряжения могут в течение некоторого времени сохранять электрический заряд.
| Приспособление на штанге для одновременной проверки отсутствия напряжения и наложения заземления на провода ВЛ на деревянных опорах. |
При снятии переносных заземлений сначала снимают зажимы с токоведущих частей, затем отсоединяют заземляющий провод. Все операции по наложению и снятию переносных заземлений необходимо производить с применением диэлектрических перчаток.
Наложение и снятие переносных заземлений, включение и отключение заземляющих ножей должно отражаться на оперативной или пневматической схеме, в оперативном журнале и в наряде.
Наложение и снятие переносных заземлений должны осуществлять два лица. Все переключения в электрических схемах подстанции, ЗРУ-6-10 кВ и других эпергообъектах нефтепроводов производят по распоряжению или с ведома вышестоящего дежурного персонала.
Наложение и снятие переносных заземлений производится а диэлектрических перчатках, в.
Наложение или снятие переносных заземлений, выполняемое как единичная операция или в комплексе с переключениями, по которым не требуется составление бланка, и выполняемое в присутствии лица оперативного персонала, имеющего квалификационную группу V, производится без бланков переключений с записью в оперативном журнале.
Наложение и снятие переносных заземлений должны осуществлять два лица.
Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
Установка и снятие переносных заземлений в электроустановках выше 1000 В должны выполняться в диэлектрических перчатках с применением изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
Устройство
Переносное заземление является довольно простым приспособлением. Оно состоит из провода заземления, проводов, с помощью которых «коротится» фаза, и зажимных контактов, которыми выполняется крепление к заземляющей клемме и фазным проводам. Провода берутся медные многожильные большого сечения. Они могут быть как оголенными, так и в прозрачной изоляции для обеспечения осмотра и визуального контроля над их состоянием. Этими проводами соединяют между собой все зажимные контакты.
Соединение выполняется в обязательном порядке только сваркой или прессовкой. Обычная пайка недопустима, так как при протекании через переносное заземление больших токов происходит разогревание всех его элементов, и пайка может потечь. В результате нарушится контакт, что приведет к ситуации опасной для жизни ремонтного персонала.
Струбцина имеет специальное ушко, облегающее процесс по закреплению, и выполнена таким образом, чтобы можно было использовать специальную штангу. Эта штанга необходима для работы с теми токопроводящими конструкциями, до которых сложно дотянуться, с воздушными линиями электропередачи, при работе с механических подъемников, лестниц и тому подобного. Кроме струбцин могут использоваться пружинные зажимы. Образцами таких устройств являются ПЗРУ-1М, комплектуемое вытяжными штангами, ЗПЛ-10, рассчитанное для работы с сетями от 10 кВ, ЗПП-500, где цифры указывают, что устройство рассчитано на номинальное напряжение 500 кВ.
В некоторых случаях в комплект устройства может входить бур, которым выполнятся заземления. Он может понадобиться при использовании в полевых условиях. На зажимных контактах в обязательном порядке указывается сечение провода и величина рабочего напряжения, для работы с которым рассчитано устройство и заводской номер изготовителя.
Такое заземление имеет два вида исполнения: однофазное и трехфазное. Однофазное заземление переносного типа — самое простое и представляет собой два зажимных контакта соединенных общим заземляющим проводом. Может комплектоваться штангой или просто иметь ручки из диэлектрического материала.
Трехфазное исполнение имеет уже три зажимных контакта для каждой фазы с закорачивающими проводами и общим заземляющим проводом, идущим к земляному зажимному контакту.
Для работы на трехфазных воздушных ЛЭП напряжением выше 330 кВ использование трехфазных устройств является нецелесообразным. Это объясняется тем, что расстояние между фазовыми проводами в этом случае довольно большое. Поэтому вся конструкциями получилась бы слишком тяжелой, громоздкой и не приспособленной для работы. В таких случаях используют три однофазных устройства.
Модульное заземление
Способы организации
В простейшем случае в старых домах допускается заменять заземление в квартире быстродействующим дифференциальным устройством (УЗО), однако оно обеспечивает лишь мгновенную защиту и должно работать в связке с заземлителем. И уж совсем ни куда не годится вариант реализации заземления в квартире, подключаемого к трубам отопления или водоснабжения.
Опасность этого способа защиты от поражения током заключается в том, что качество контакта труб с землёй не всегда бывает удовлетворительным, что ухудшает условия стекания тока в землю. Вследствие этого потенциал в точке заземления может оказаться достаточно высоким.
Кроме того, при попадании сетевого напряжения на корпус электрочайника, например, оно через неграмотно организованную жилу PE сразу же появится на трубных магистралях данного стояка (причём во всех подключённых к нему квартирах).
Ответственность за последствия поражения током любого из жильцов подъезда, конечно же, будет нести то лицо, у которого обнаружится такое «заземление».
Таким образом, единственно приемлемый способ, воспользовавшись которым можно обустроить заземление в квартире своими руками – это изготовить выносную заземляющую конструкцию (заземлитель).
Цели маркировки проводов
Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.
Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:
- число проводов;
- площадь сечения всего кабеля;
- применяемые изоляционные материалы;
- материалы проводов и т. д.
Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.
Для электроустановок и распределительных устройств
Существует большое количество переносных приборов, предназначенных для защиты обслуживающего и оперативного персонала от поражения током в цепях с действующим напряжением до 1000 Вольт. При работе с электроустановками и распределительными устройствами (РУ) применяются специальные временные заземляющие комплекты, отличающиеся своей простотой, долговечностью и удобством применения. Для ознакомления с ними предлагаем рассмотреть рабочие характеристики некоторых из них.
Установка переносного заземления в распределительном устройстве
Заземления переносные линейные ЗПЛ подстанционные подобно обычным приспособлениям для временного соединения с землей состоят из фазных замыкающих струбцин, имеющихся на обоих концах медных проводников. Место куда следует присоединять в распределительных устройствах такие ПЗ, выбирается исходя из возможности создания надежного зацепления (контакта). Чаще всего – это фазные шинки подводящих линейных цепей или их ответвления на соседние распределительные шкафы.
Комплект переносного заземления из четырех заземлителей
На ПЗ для РУ имеются специальные рукоятки, предназначенные для защиты оператора от прикосновения с отключенными токоведущими частями электроустановок. По всем своим характеристикам они полностью соответствуют типовым заземляющим конструкциям. Также отметим, что для действующих установок с рабочим напряжением выше 1000 Вольт, переносные защитные приспособления накладываются на все предусмотренные в ней токоведущие провода. Защищенные с их помощью участки должны четко отделяться от токоведущих шин путем организации хорошо различимого разрыва. Он обычно обустраивается за счет выключателей, разъединителей или предохранителей, отключенное положение которых прекрасно видно с места проведения ремонтных работ.
Установка переносного заземления на выводах трансформатора
В соответствие с требованиями основных положений ТБ при наличии риска появления наведенного напряжения временное переносное заземление обязательно устанавливается в зонах всех работающих на участке бригад. В большинстве современных образцов РУ для наложения защитного заземления предусмотрены специальные места, присоединиться к которым удается без всяких усилий. Они маркируются черной краской, которую перед наложением струбцины следует тщательно удалить (до появления чистой стальной поверхности).
Монтаж ПЗ на вводе в трансформатор
Во всем остальном порядок подключения заземляющего устройства аналогичен уже рассмотренным ранее образцам. На довольно распространенный вопрос о том, кому разрешено устанавливать и снимать переносные заземления, существует однозначный ответ.
Для электроустановок с рабочим напряжением от 1000 Вольт и выше к проведению этих операций должно привлекаться несколько лиц. Одно из них назначается непосредственным производителем работ, а второе – наблюдающим, который должен иметь группу допуска не ниже 4-ой.
Перед началом оперативных переключений на участке, подлежащем заземлению, специалист 3 группы обязательно проходит инструктаж, а также тщательно изучает схему электроустановки и порядок предстоящих коммутаций. Все основные операции по подсоединению и отключению заземляющих элементов осуществляются тем же специалистом с 3-ей группой допуска.
Назначение переносных заземлений
Переносные заземления предназначаются для защиты людей, работающих на отключенных токоведущих частях оборудования или электроустановки, от поражения электрическим током в случае ошибочной подачи напряжения на отключенный участок или при появлении на нем наведенного напряжения.
Переносные заземления применяются в тех частях электроустановки, в которых нет стационарных заземляющих ножей.
Защитное действие переносных заземлений или стационарных заземляющих ножей заключается в том, что они не позволяют появиться дальше места их установки напряжению опасной для персонала величины.
При подаче напряжения на заземленный и закороченный участок возникает короткое замыкание. Благодаря этому напряжение в месте короткого замыкания снижается практически до нуля и на токоведущие части за заземлением напряжение не будет попадать. Кроме того, сработает защита и отключит источник напряжения.
Составляющие переносного заземления
В составе комплекта переносного заземления имеется три главных элемента:
- токопроводящий элемент;
- контакт;
- изолирующий слой или сразу несколько изоляторов.
Согласно особенностям конструкции, переносные системы делятся на:
- бесштанговые;
- штанговые;
- штанговые с металлическими компонентами.
Бесштаноговые системы состоят из следующих частей:
- токопроводящего элемента (гибкого провода);
- контактного элемента (струбцины, зажимов фаз вместе с крепежом);
- изоляции, произведенной из гибкого поддерживающего и контролирующего фала.
Штанги изолирующие оперативные и штанги переносного заземления включают в себя:
- токопроводящий элемент (гибкий провод);
- контактные зажимы фаз, наконечники, струбцины;
- изоляцию, изготовленную из диэлектрика.

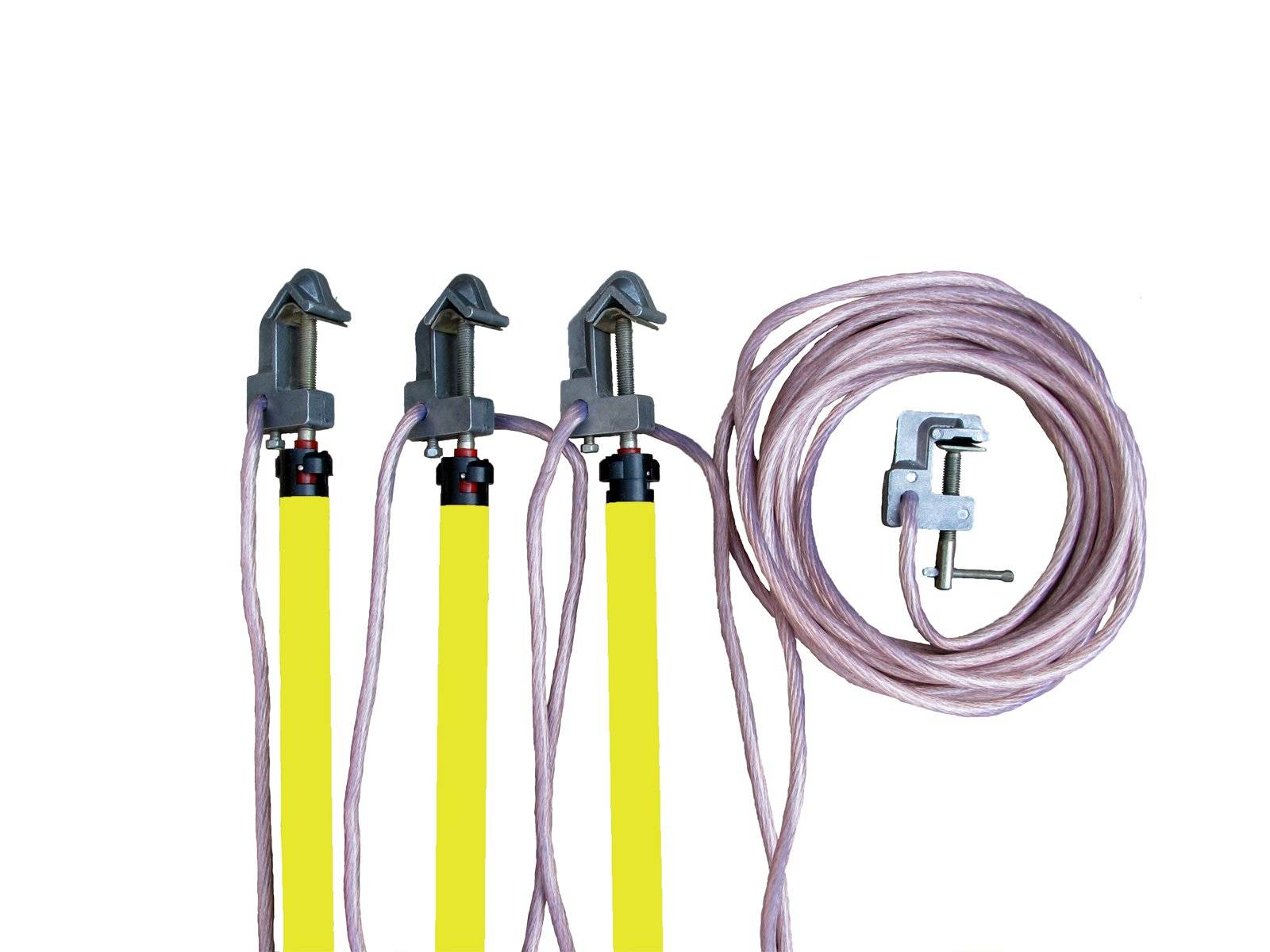

На картинке выше представлена схема штангового заземления, где цифрами обозначены ее элементы:
- Зажимы фаз.
- Штанги.
- Провод закорачивающий.
- Провод заземляющий.
- Зажимы.
Конструктивными частями заземлительной системы со штанговыми компонентами из металла являются:
- токопроводящий элемент с металлическими компонентами (стыкуется с гибким проводом);
- зажим контактов, присоединенный к струбцине со звеном из металла;
- штанга-изолятор из диэлектрика, соединенная с токопроводящим элементом и фалами.
На рынке представлены устройства защиты с одной и тремя фазами. Трехфазные системы имеют один проводник заземления и выполняют закорачивающую и заземляющую функцию для трех фаз. Однофазная защита предназначена для защиты работников, занятых на электрических установках с напряжением выше 110 кВт. Такой подход обусловлен тем, что при наличии нескольких фаз между ними необходимо определенное расстояние, а это приводит к излишней громоздкости конструкции.

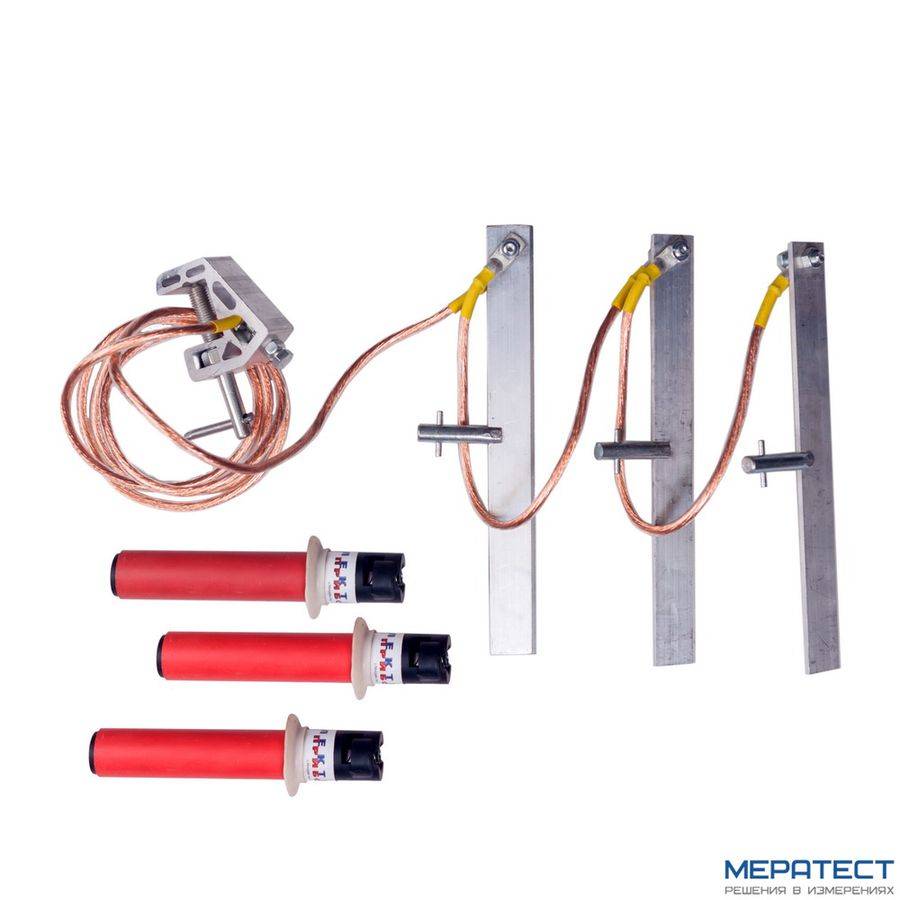

На картинке выше показано переносное заземление с наличием электродинамических ножей. Цифрами обозначены следующие его элементы:
- Провод заземления.
- Провод закорачивающий.
- Зажимы.
- Ножи.
- Штанги-диэлектрики.
Обратите внимание! Одно из применений переносных систем — защита работников, занятых ремонтом воздушных линий и распределительных электроустановок
Заземление для пожарной техники
Пожарные автомобили защищаются переносными заземлительными системами, которые позволяют работать в условиях попадания на токопроводящие части оборудования водяных струй. В состав переносного заземления для пожарных машин входят:
- заземляющий проводник (подвергнутый опрессовке гибкий провод из меди в прозрачной оболочке);
- наконечники;
- струбцины.
Наконечники прикрепляются болтами к струбцине с одной стороны и к стволу пожарного автомобиля — с другой.
Заземление для воздушных линий
Чтобы предотвратить поражение током людей при электромонтажных работах на воздушных линиях, используются две разновидности однофазных и трехфазных заземлений:
- Системы, оснащенные цельной штангой-изолятором. Такие приспособления ставят с монтажных вышек. Также для подъема наверх могут использоваться монтажные когти и лазы.
- Заземлители переносного типа с составной штангой, содержащей токопроводящие металлические элементы. Использование таких устройств имеет место в случае ремонтных работ на высоковольтных линиях электропередачи, в тех случаях, когда работы проводятся с траверсов. Заземлители производятся в однофазной комплектации, поскольку удлиненная штанга в купе с металлическими деталями слишком много весит. А вот однофазные модификации удобны в работе, так как не вынуждают электромонтеров физически перегружаться.
Защита на распределительном оборудовании
При наведении напряжения от соседних цепочек или непроизвольно направленном напряжении на распределительные устройства возможно поражение током. В таких случаях применяются переносные заземлители, которые могут разниться в методах установки в распределительные устройства. Монтаж фазных струбцин осуществляется на наконечники в виде шаров или цилиндров, на токопроводящие шины, а также на участки местонахождения плавких предохранителей. По конструкции все виды устройств одинаковы, а место проведения монтажных работ выбирается исходя из поставленных задач и характеристик той или иной установки.
Обзор марок кабеля для заземления
Марка кабеля заземления выбирается в зависимости от типа заземления: стационарное или нестационарное. К стационарному, установленному постоянно заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире, неподвижное электрооборудование и т.д. При стационарном заземлении допустимо использовать медные трехжильные провода ВВГ , NYM , имеющие заземляющую желто-зеленую жилу. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции изоляции заземляющей жилы, в качестве которой идет средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или ремонте линии.
ПВ6-3
При нестационарном (переносном) заземлении лучше использовать гибкие провода для заземления типа , МГКзВ, ПВ-3. Переносные заземления необходимы для защиты во время работы на отключенных участках электрических сетей для предотвращения случайной подачи напряжения на линию или возникновения наведенного напряжения. Кабели для заземления переносного типа обладают повышенной гибкостью и дольше служат.
Купить кабель для заземления
Конструктивно кабели для заземления и представляют собой многопроволочные медные жил, изолированные прозрачным ПВХ пластикатом.

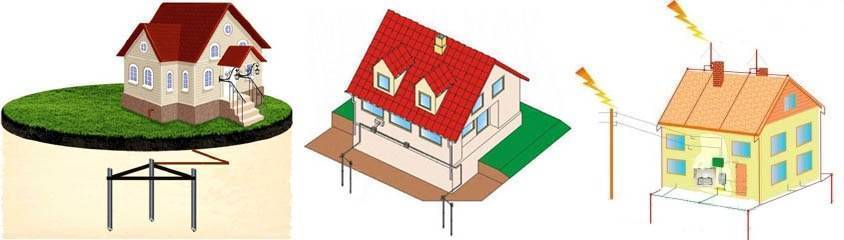

Правильно обустроенная система заземления частного дома – это гарантия безопасности как самого строения и всего, что в нем находится, так и его жильцов. Создание контура заземления – вполне простая работа. Справиться с ее выполнением можно самостоятельно.
Существует защитное и рабочее заземление. Главное предназначение защитного заземления – обеспечение надежной защиты жильцов от поражения электротоком, а электрической техники – от поломки при разного рода сбоях в сети. Если система включает в себя молниеотвод, наличие которого крайне желательно в частных домовладениях, заземление будет защищать и от поражения молнией.
Рабочее же заземление отвечает преимущественно за защиту электроприборов от поломки при разного рода чрезвычайных ситуациях. В частном строительстве оно активируется исключительно при возникновении сбоев.
Для большинства предметов домашней бытовой техники и электроники достаточно обыкновенного заземления посредством современной евророзетки. Однако кое-что рекомендуется заземлять «наглухо», а именно:
- стиральную машинку. Такая техника имеет серьезную электрическую емкость. В условиях повышенной влажности машинка может относительно безопасно, но все равно неприятно «щипаться»;
- микроволновку. Главным рабочим органом микроволновых печей являются высокомощные магнетроны. Если в розетке произойдет сбой, микроволновка начнет «сифонить» на крайне неблагоприятном для человека уровне. Задние панели многих СВЧ печек оснащаются специальной клеммой для отдельного заземлителя;
- электрические духовки, индукционные плиты (современные встраиваемые варочные поверхности). Особенности конструкции этих изделий таковы, что вероятность пробоя остается на довольно высоком уровне, поэтому отдельное заземление лишним определенно не будет;
- персональный компьютер. Попытки производителей сделать компьютерные блоки питания максимально компактными привели к тому, что уровень нормальной рабочей утечки упомянутых агрегатов находится на уровне стильной машины, а то и выше. Подобные воздействия крайне негативно отражаются на производительнос ти и состоянии элементов компьютера. Подключить глухое заземление можно к любому крепежному винту на задней части системного блока.
Как работает заземление
Для начала разберемся, почему на корпусе стиральной машинки или другого электрооборудования появилось опасное напряжение. Всё достаточно просто – изоляция проводников по какой-то причине испортилась или повредилась и поврежденный участок касается металлического корпуса какой-то из деталей оборудования.
Если заземление или зануление электрооборудования отсутствует, то при касании человеком поврежденного прибора может возникнуть напряжение прикосновения (разность потенциалов на поверхности между точками касания). При нахождении рядом с поврежденным оборудованием может возникнуть шаговое напряжение (разность потенциалов между ступнями, соприкасающимися с землей). Напряжение прикосновения и шаговое напряжение могут иметь опасное для человека значение. Чтобы уменьшить их значение до безопасной величины, применяется защитное заземление.
Для человека опасны даже такие маленькие значения как 50 мА – такой ток может привести к фибрилляции желудочков сердца и смерти.
Так вот принцип работы заземления заключается в следующем: к заземлителю подключаются корпуса всех электроприборов, дополнительно устанавливается УЗО. В случае возникновения опасного напряжения на корпусе заземление всегда притягивает опасный потенциал к безопасному потенциалу земли и напряжение «стекает» на заземление.
Инструкция по установке
Прежде чем начнется установка переносного заземления, нужно проверить отсутствие напряжения. Согласно требованиям технического регламента, установочные работы должны осуществлять два человека. Чтобы протестировать наличие напряжения, заземление подключается к зажиму «Земля».
Следует заметить, что нормативы запрещают применение проводников, не предназначенных для заземлительной функции. Также не следует стыковать провода методом скручивания.
Установка выполняется в таком порядке:
- Соединяем проводник-заземлитель и заземляющие провода.
- Проверяем с помощью указателя напряжения его наличие или отсутствие на токопроводящих участках.
- Устанавливаем зажимы на токопроводящие элементы. Используем для этого штанги.
- При помощи штанги выполняем крепления.
Иногда применение штанги не позволяет закрепить зажимы. В таком случае их можно зафиксировать вручную. Такие работы можно осуществлять только в перчатках-диэлектриках.
Напряжение не наводится на токопроводящие элементы лишь в случае наличия заземления. Сразу после отключения напряжения нельзя прикасаться к токоведущим элементам, не используя защитные перчатки.
Чтобы удалить заземлительную систему, все работы осуществляются в обратном порядке. Вначале устройство убирается с токопроводящих участков, затем отключаются заземляющие устройства.
Электромонтажные работы отличаются повышенной опасностью. Нарушение техники обращения с электричеством часто приводит к трагедиям. Поэтому не следует пренебрегать средствами безопасности и подвергать себя ненужным рискам.
Заземления переносные
le class=»post-holder single-post»>
Назначение и конструкция
1. Заземления переносные предназначены для защиты работающих на отключенных токоведущих частях электроустановок от ошибочно поданного или наведенного напряжения при отсутствии стационарных заземляющих ножей.
Заземления должны соответствовать требованиям государственного стандарта.
2. Заземления состоят из проводов с зажимами для закрепления их на токоведущих частях и струбцинами для присоединения к заземляющим проводникам. Заземления могут иметь штанговую или бесштанговую конструкцию.
3. Провода заземлений должны быть гибкими, могут быть медными или алюминиевыми, неизолированными или заключенными в прозрачную защитную оболочку.
4. Сечения проводов заземлений должны удовлетворять требованиям термической стойкости при протекании токов трехфазного короткого замыкания, а в электрических сетях с глухозаземленной нейтралью — также при протекании токов однофазного короткого замыкания. Провода заземлений должны иметь сечение не менее 16 мм2в электроустановках до 1000 В и не менее 25 мм2в электроустановках выше 1000 В.
6. Конструкция зажимов для присоединения заземления к токоведущим частям должна допускать его наложение, закрепление и снятие с помощью специальной штанги.
Зажим для присоединения к заземляющему проводнику должен быть выполнен в виде струбцины или соответствовать конструкции специального зажима на этом проводнике.
7. Разборные и неразборные контактные соединения заземления должны быть выполнены методом опрессовки, сварки или болтами. Применение пайки для контактных соединений не допускается. Металлические детали зажимов заземления должны выполняться из коррозионностойкого материала или иметь защитное покрытие в соответствии с государственным стандартом.
8. В местах присоединения проводов к зажимам должны быть приняты меры для предотвращения излома жил.
9. Провода переносных заземлений, применяемых для снятия остаточного заряда при проведении испытаний, для заземления испытательной аппаратуры и испытуемого оборудования, должны быть медными сечением не менее 4 мм2, а применяемых для заземления изолированного от опор грозозащитного троса воздушных линий, а также передвижных установок (лабораторий, мастерских и т.п.) и грузоподъемных машин — медными сечением не менее10 мм2по условиям механической прочности.
10. На каждом заземлении, кроме перечисленных в п. 9, должны быть обозначены номинальное напряжение электроустановки, сечение проводов и инвентарный номер. Эти данные выбиваются на одном из зажимов или на бирке, закрепленной на заземлении.
Эксплуатационные испытания
11. В процессе эксплуатации механические испытания заземлений не проводят.
12. Электрические испытания изолирующих частей штанг переносных заземлений с металлическими звеньями и изолирующих гибких элементов проводят согласно таблице.
Правила эксплуатации
13. Места для присоединения заземлений должны иметь свободный и безопасный доступ. Переносные заземления для проводов ВЛ могут присоединяться к металлоконструкциям опоры, заземляющему спуску деревянной опоры или к специальному временному заземлителю (штырю, забитому в землю).
14. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
15. В оперативной документации электроустановок должен проводиться учет всех установленных заземлений.
16. В процессе эксплуатации заземления осматривают не реже 1 раза в 3 месяца, а также непосредственно перед применением и после воздействия токов короткого замыкания. При обнаружении механических дефектов контактных соединений, обрыве более 5%проводников, их расплавлении заземления должны быть изъяты из эксплуатации.
Как осуществляется установка и проверка
Даже если электрооборудование отключено полностью, это не дает гарантии защиты от удара током, случайно накопившимся в системе. Именно для того, чтобы изолировать случайные токи, применяют переносное заземление. От того, правильно ли установлена система заземления, напрямую зависит безопасность работников. ГОСТ устанавливает определенные требования и касательно установки заземления. Имеются определенные критерии касательно самих мест установки, поэтому при испытаниях проверяют места установки. Монтаж должен проходить с соблюдением следующих требований:
- перед началом работ необходимо проверить, не находятся ли провода и распределительные устройства под напряжением;
- провода должны иметь сечение не менее 25 мм, если установка на 1000 В и выше, и не менее 16 мм, если установка рассчитана на меньшее напряжение;
- если оборудование требуется переставить, допускается отсоединить кабель заземления.
В процессе испытаний проверяют диаметр сечения провода и надежность зажимов. Соединение контактов должно происходить в строгой последовательности: сначала подключают заземляющий отвод, затем части, по которым будет идти ток. Съем прибора происходит в обратной последовательности. Если работа проводится в местах с высокой пожароопасностью, требуются дополнительные средства защиты в виде резиновой обуви, перчаток.
Вопросы и ответы для новичков
Вопрос №1. Почему для переносных заземлений нельзя использовать изолированный провод?
При работе с заземлением возможны изгибы зеземляющего троса. С течением времени отдельные жилы могут переломиться, особенно в местах креплений к зажимам. Наличие изоляции не позволяет оценить состояние кабеля. При появлении напряжения на заземленной электроустановке, через заземление возможно протекание больших токов, кабель будет нагреваться и изоляция расплавится. Также возможно возгорание и задымление изоляции.
Вопрос №2. Почему определен именно такой порядок установки и снятия переносного заземления?
Если струбцина троса подключена к заземлителю, то при подключении фазных клемм заземления к элуктроустановке, даже если там есть напряжение, удара током не произойдет, так как ток будет идти по пути наименьшего сопротивления. В противном случае, если сначала подключить заземление к токоведущим частям, то на нем может присутствовать напряжение, опасное для жизни. При снятии заземления происходит то же самое. Когда клеммы снимаются с электроустановки, то, даже если там появится напряжение, то контакта с работающим уже не будет.
Вопрос №3. Как поступить, если отсутствует трехфазное переносное заземление?
Можно воспользоваться тремя однофазными заземлениями. Площадь поперечного сечения каждого из них должно быть не меньше чем у необходимого трехфазного.
