Чем заменить?
Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.
Для ориентации по параметрам приводим таблицу с параметрами.
Таблица 2.
| Название | Количество полюсов | Номинальный ток А | Число коммутаций | Степень защиты | |
| 220В | 380В | ||||
| ПВ1-16-М3 | 1 | 16 | 10 | 1 | IP00 |
| ПВ2-16-М3 | 2 | 16 | 10 | 1 | IP00 |
| ПВ3-16-М3 | 3 | 16 | 10 | 1 | IP00 |
| ПВ2-40-М3 | 2 | 40 | 25 | 1 | IP00 |
| ПВ3-40-М3 | 3 | 40 | 25 | 1 | IP00 |
| ПВ4-40-М3 | 4 | 40 | 25 | 1 | IP00 |
| ПВ2-100-М3 | 2 | 100 | 60 | 1 | IP00 |
| ПВ3-100-М3 | 3 | 100 | 60 | 1 | IP00 |
| ПВ4-100-М3 | 4 | 100 | 60 | 1 | IP00 |
| ПВ1-16-М1 IP56 пластик | 1 | 16 | 10 | 1 | IP56 |
| ПВ2-16-М1 IP56 пластик | 2 | 16 | 10 | 1 | IP56 |
| ПВ3-16-М1 IP56 пластик | 3 | 16 | 10 | 1 | IP56 |
| ПВ2-40-М1 IP56 пластик | 2 | 40 | 25 | 1 | IP56 |
| ПВ3-40-М1 IP56 пластик | 3 | 40 | 25 | 1 | IP56 |
| ПВ4-40-М1 IP56 пластик | 4 | 40 | 25 | 1 | IP56 |
| ПВ2-100-М1 IP56 пластик | 2 | 100 | 60 | 1 | IP56 |
| ПВ3-100-М1 IP56 пластик | 3 | 100 | 60 | 1 | IP56 |
| ПВ4-100-М1 IP56 пластик | 4 | 100 | 60 | 1 | IP56 |
| ПП1-16-H2-М3 | 1 | 16 | 10 | 2 | IP00 |
| ПП2-16-H2-М3 | 2 | 16 | 10 | 2 | IP00 |
| ПП3-16-H2-М3 | 3 | 16 | 10 | 2 | IP00 |
| ПП4-16-H2-М3 | 4 | 16 | 10 | 2 | IP00 |
| ПП2-40-H2-М3 | 2 | 40 | 25 | 2 | IP00 |
| ПП3-40-H2-М3 | 3 | 40 | 25 | 2 | IP00 |
| ПП4-40-H2-М3 | 4 | 40 | 25 | 2 | IP00 |
| ПП2-100-H2-М3 | 2 | 100 | 60 | 2 | IP00 |
| ПП3-100-H2-М3 | 3 | 100 | 60 | 2 | IP00 |
| ПП4-100-H2-М3 | 4 | 100 | 60 | 2 | IP00 |
| ПП2-16-H2-М2 IP56 пластик | 2 | 16 | 10 | 2 | IP56 |
| ПП3-16-H2-М2 IP56 пластик | 3 | 16 | 10 | 2 | IP56 |
| ПП4-16-H2-М2 IP56 пластик | 4 | 16 | 10 | 2 | IP56 |
| ПП2-40-H2-М2 IP56 пластик | 2 | 40 | 25 | 2 | IP56 |
| ПП3-40-H2-М2 IP56 пластик | 3 | 40 | 25 | 2 | IP56 |
| ПП4-40-H2-М2 IP56 пластик | 4 | 40 | 25 | 2 | IP56 |
| ПП2-100-H2-М2 IP56 пластик | 2 | 100 | 60 | 2 | IP56 |
| ПП3-100-H2-М2 IP56 пластик | 3 | 100 | 60 | 2 | IP56 |
| ПП3-16-H3-М3 | 3 | 16 | 10 | 3 | IP00 |
| ПП3-40-H3-М3 | 3 | 40 | 25 | 3 | IP00 |
| ПП4-40-H3-М3 | 4 | 40 | 25 | 3 | IP00 |
| ПП2-100-H3-М3 | 2 | 100 | 60 | 3 | IP00 |
| ПП3-100-H3-М3 | 3 | 100 | 60 | 3 | IP00 |
| ПП4-100-H3-М3 | 4 | 100 | 60 | 3 | IP00 |
| ПП2-16-H3-М2 IP56 пластик | 2 | 16 | 10 | 3 | IP56 |
| ПП3-16-H3-М2 IP56 пластик | 3 | 16 | 10 | 3 | IP56 |
| ПП4-16-H3-М2 IP56 пластик | 4 | 16 | 10 | 3 | IP56 |
| ПП2-40-H3-М2 IP56 пластик | 2 | 40 | 25 | 3 | IP56 |
| ПП3-40-H3-М2 IP56 пластик | 3 | 40 | 25 | 3 | IP56 |
| ПП4-40-H3-М2 IP56 пластик | 4 | 40 | 25 | 3 | IP56 |
| ПП2-100-H3-М2 IP56 пластик | 2 | 100 | 60 | 3 | IP56 |
| ПП3-100-H3-М2 IP56 пластик | 3 | 100 | 60 | 3 | IP56 |
| ПП1-16-H4-М3 | 1 | 16 | 10 | 4 | IP00 |
| ПП2-16-H4-М3 | 2 | 16 | 10 | 4 | IP00 |
| ПП3-16-H4-М3 | 3 | 16 | 10 | 4 | IP00 |
| ПП4-16-H4-М3 | 4 | 16 | 10 | 4 | IP00 |
| ПП2-40-H4-М3 | 2 | 40 | 25 | 4 | IP00 |
| ПП3-40-H4-М3 | 3 | 40 | 25 | 4 | IP00 |
| ПП4-40-H4-М3 | 4 | 40 | 25 | 4 | IP00 |
| ПП2-100-H4-М3 | 2 | 100 | 60 | 4 | IP00 |
| ПП3-100-H4-М3 | 3 | 100 | 60 | 4 | IP00 |
| ПП4-100-H4-М3 | 4 | 100 | 60 | 4 | IP00 |
| ПП2-16-H4-М2 IP56 пластик | 2 | 16 | 10 | 4 | IP56 |
| ПП3-16-H4-М2 IP56 пластик | 3 | 16 | 10 | 4 | IP56 |
| ПП4-16-H4-М2 IP56 пластик | 4 | 16 | 10 | 4 | IP56 |
| ПП2-40-H4-М2 IP56 пластик | 2 | 40 | 25 | 4 | IP56 |
| ПП3-40-H4-М2 IP56 пластик | 3 | 40 | 25 | 4 | IP56 |
| ПП4-40-H4-М2 IP56 пластик | 4 | 40 | 25 | 4 | IP56 |
| ПП2-100-H4-М2 IP56 пластик | 2 | 100 | 60 | 4 | IP56 |
| ПП3-100-H4-М2 IP56 пластик | 3 | 100 | 60 | 4 | IP56 |
| ПП3-16-P-М3 | 3 | 16 | 10 | Реверсивный | IP00 |
| ПП3-40-P-М3 | 3 | 40 | 25 | Реверсивный | IP00 |
| ПП3-100-P-М3 | 3 | 100 | 60 | Реверсивный | IP00 |
| ПП3-16-P-М2 IP56 пластик | 3 | 16 | 10 | Реверсивный | IP56 |
| ПП3-40-P-М2 IP56 пластик | 3 | 16 | 10 | Реверсивный | IP56 |
| ПП3-100-P-М2 IP56 пластик | 3 | 100 | 60 | Реверсивный | IP56 |
2.3. Переключатели серии ПМО
2.3.1. Структура условного обозначения типоисполнений переключателей
Пример условного обозначения переключателя ПМОФ с фиксацией рукоятки через 90°, предназначенного для установки с фасадной стороны панели при заказе:
«Переключатели ПМОФ90-111111/П-Д42УЗ, ТУ 16-526.128-78»

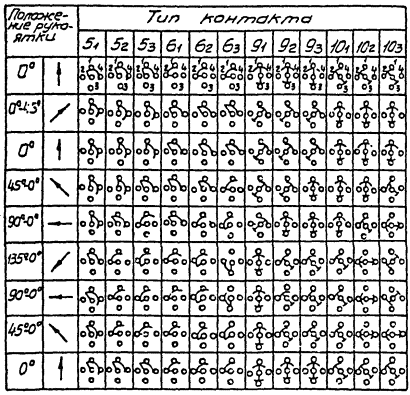

2.3.2. Схемы замыканий контактов различных типов при различном положении рукояток согласно ТУ 16-526.128-78 приведены в табл. 12, 13.
2.3.3. Построение обозначений контактов переключателей, указанных в табл. 12, 13 на принципиальных электрических схемах согласно ГОСТ 2.755-87 показано в табл. 14.
2.3.4. Построение обозначений контактов переключателей, указанных в табл. 13, на принципиальных электрических схемах согласно ГОСТ 2.755-87 показано в табл. 15.

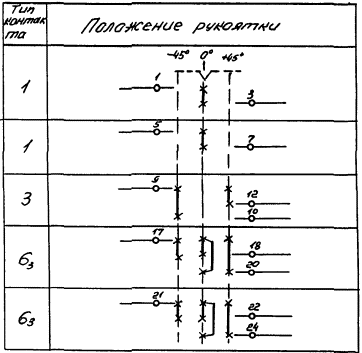

2.3.5. Пример условного графического обозначения переключателя ПМОФ45-233317/. Д83 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 16.

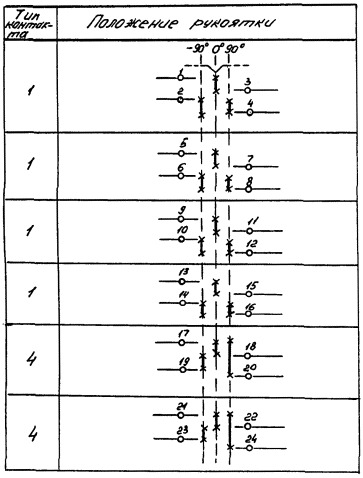

2.3.6. Пример условного графического обозначения переключателя ПМОФ90-111144/. Д43 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 17.
2.3.7. Пример условного графического обозначения переключателя ПМОВ-11336363/. Д69 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 18.
Принцип работы
Так как проходные переключатели электрические на 2 положения имеют на один контакт больше в сравнении с классическими выключателями, то схема подключения этих устройств несколько сложнее. При нажатии на клавишу замыкается одна цепь, а вторая в этот момент размыкается. Таким образом, устройство не имеет положения «выключено», а рассчитано на два рабочих состояния:
- Подключение входа к выходу № 1.
- Вход соединен с выходом № 2.
На корпусе фирменных устройств находится схема его подключения, что упрощает задачу. Если же был приобретен дешевый продукт, то чаще всего приходится вызвонить контакты. Это обязательно следует сделать, так как некоторые недобросовестные производители зачастую путают контакты во время сборки, и переключатель не будет нормально работать.
Многопозиционные коммутаторы модульного типа
Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.
Кулачковые переключатели
Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:
- коммутационные щиты управления переменным и постоянным током;
- системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
- управление трансформаторными подстанциями и освещением;
- оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
- переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
- выбор режима работы электросварочного оборудования и т.д.
Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.
Пакет кулачкового коммутатора
Обозначения на рисунке:
- a — зафиксированные контакты (4 шт.), к которым подключаются провода;
- b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
- c – группа передвижных контактов (в данном типе их две);
- d – два направляющих паза (позволяют штоку совершать поступательные движения);
- e – покрытые изолирующей оболочкой два штока;
- f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
- g – пакет;
- h – две резьбовых шпильки (фиксируют пакет и крышку);
- I – ротор;
- J – четыре пружины (возвращают шток в замкнутое положение);
- k- соединяющий рукоять с ротором вал;
- l – четыре винта для зажима проводов кабеля.
Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.
Схематическое изображение переключателя в нулевом положении

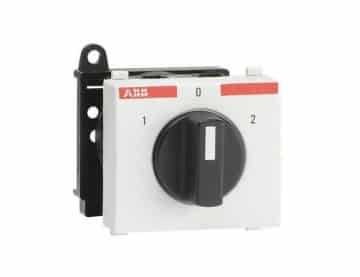

Коммутатор ABB в режиме нулевого положения
Рубильники и переключатели.
Рубильником называется электрический аппарат, предназначенный для неавтоматического (ручного) включения и отключения цепей переменного и постоянного тока напряжением до 500 В. Рубильники изготовляются в одно-, двух- и трехполюсном исполнении на токи до 1000 А с передним или задним присоединением проводов. Двух- и трехполюсные рубильники, как правило, имеют соединение полюсов траверсой из диэлектрического материала и привод от одной общей рукоятки, обеспечивающий одновременное включение и отключение полюсов. Рубильники выполняют с центральными рукоятками, боковым и рычажным приводами.
Для установки на лицевой стороне панелей или щитов выбирают рубильники с центральными рукоятками или с боковым приводом. При установке на задней стороне щита применяют рубильники с рычажным приводом. На рис. 50 показана схема рубильников с боковым приводом типа РБ-34 и с рычажным приводом типа РП-3/250. Рубильники РБ предназначены для нечастых неавтоматических замыканий электрических цепей постоянного тока напряжением до 440 В и переменного тока частотой 50 Гц напряжением до 500 В. Рубильники типа РБ-32 рассчитаны на ток до 250 А, а типа РБ-33 — на ток до 400 А. Их масса составляет 5,25 и 7,66 кг соответственно. Такие рубильники предназначены для эксплуатации в закрытых помещениях при относительной влажности воздуха до 60%.
Рис. 50. Схемы трехполюсных рубильников:
а — с боковым приводом, б —с рычажным приводом на напряжение до 600 В
Рубильники с рычажным приводом типа РП-3/250 рассчитаны на ток 200 А и номинальное напряжение 500 В. Они устанавливаются вертикально на панелях или щитах распределительных устройств в помещениях с колебаниями температуры окружающего воздуха от 35 и до —40 С. Основание рубильника крепится болтами с задней стороны панели, а рычажного привода к нему — с лицевой стороны. Рубильники типа РП-5 с рычажным приводом выпускаются на номинальные токи 600 и 1000 А.
В ряде конструкций рубильников, кроме основного контактного ножа, предусмотрены разрывные дугогасительные контакты, например угольные. При использовании рубильников в качестве пусковых устройств для включения и отключения электрических двигателей их мощность не должна превышать 15 кВт, а номинальный ток рубильника должен быть не меньше трехкратного номинального тока электродвигателя. Для сравнительно небольших токов используют так называемые пакетные или пакетно-кулачковые выключатели и переключатели. В этих выключателях полюса набираются в виде отдельных пакетов, и переключение осуществляется при повороте ручки вокруг своей оси по часовой стрелке. Отечественная электропромышленность изготавливает пакетно-кулачковые выключатели типа ПКВ и переключатели типа ПКП на номинальное напряжение 440 В и токи 10, 25, 40, 63, 100 и 160 А, обладающие высокой механической и электрической износостойкостью. Эти аппараты применяют для коммутации отдельных участков электрических цепей и ручного управления асинхронными электродвигателями небольшой мощности. Неподвижные контакты аппарата выполняют в виде петли, что позволяет улучшить процесс гашения электрической дуги. Переключатели и выключатели предназначены для работы при колебаниях температуры ± 80° С и относительной влажности не более 90% (при + 20° С) и не более 50% (при + 40° С). Используют также пакетные выключатели и переключатели типов ПК и ПВ открытого исполнения на токи до 100 и 250 А при напряжении 380 В. Технические характеристики пакетных выключателей и переключателей приведены в приложениях 5 и 6.
Использование в быту
Переключатели не так часто используются в быту, как выключатели, но, тем не менее, есть задачи, в которых без них обойтись невозможно. Например, когда необходимо управлять освещением с разных мест. Переключатели могут быть установлены на входе в комнату и возле кровати (чтобы не подниматься выключать свет) или в разных концах длинного коридора.
Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже.
Схема включения освещения с двух разных мест
Обозначения на рисунке:
- А, В – переключатели;
- L – осветительный прибор.
При необходимости управлять освещением из большего количества мест, схему можно незначительно усложнить, добавив в нее промежуточный коммутатор.

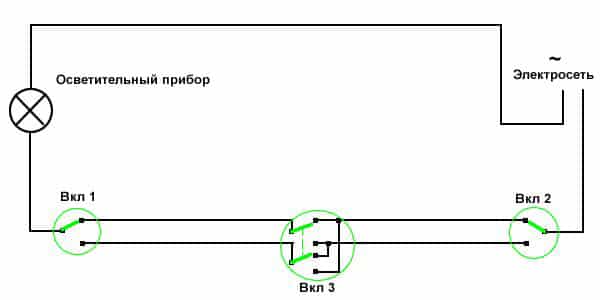

Управление освещением из трех разных мест
Обозначения на рисунке:
- A,B – двухпозиционные коммутаторы;
- С – промежуточный двойной переключатель двух направлений;
- L1 – осветительный прибор.
Заметим, что взяв данную схему за основу, можно управлять освещением с трех и более мест. Для этого достаточно добавить в нее необходимое количество промежуточных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.
Конструкция
Перекрестные выключатели (Легранд, Шнайдер Электрик и другие) имеют не три контакта (как большинство стандартных блоков управления), а четыре. Такая конструкция позволяет одновременно отключать или включать по два контакта. Благодаря этому, одновременно замыкается или, напротив, размыкается несколько линий питания (в данном случае, две).
Главным отличием проходных выключателей от перекрестных является то, что первые могут использоваться самостоятельно, а вторые – нет. Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично.
Они представляют собой два спаренных одноклавишных выключателя (иногда одноклавишный), контакты которых соединены при помощи специальных металлических перемычек. Главным удобством такой конструкции является то, что при необходимости их можно сделать своими руками. Такая модель имеет всего одну кнопку, отвечающую за работу системы контактов.
Существует два типа таких переключателей по принципу работы:
В поворотных контакты замыкаются при помощи поворотного механизма. Они несколько дороже обычных, но имеют более разнообразные дизайнерские варианты.
И два по вариантам монтажа:
- Накладной (Unica Q, Лезард);
- Встроенный (Леград, АВВ).
Наружный монтируется поверх стены. Для его установки нет необходимости пробивать поверхность дома и устанавливать в стену дополнительный блок. Это очень удобно, если планируется дизайнерский ремонт или просто нет желания повторно отделывать помещение. Но такие модели считаются недостаточно удобными в эксплуатации – они подвержены физическим воздействиям и влиянию агрессивной окружающей среды.
Встроенные используются для монтажа в стены. Их применяют для разводки проводки во всех типах зданий. Для их монтажа предварительно необходимо подготовить отверстие в стене, соответствующее коробке переключателя.
Особенности переключателей перекрестного типа исполнения:
- Для их подключения используются исключительно четырехжильные провода. В крайнем случае, специалисты рекомендуют использовать два двухжильных с хорошей изоляцией, но такое решение нецелесообразно;
- Такой переключатель может быть одноклавишный, двух и трехклавишный. Но его рекомендуется устанавливать только при необходимости выключать свет из трех разных мест (скажем, в начале, середине и конце коридора). Во всех остальных случаях можно использовать классические проходные варианты;
- Промежуточный переключатель устанавливается исключительно на этапе разводки проводки по дому или квартире. Это основной его недостаток. Из-за подсоединения нескольких контактных групп для подключения системы требуется большое количество проводов, что может создать определенную пожароопасность;
- Среди достоинств конструкции высокие показатели износостойкости. Учитывая, что контакты перекрестных моделей чаще замыкаются, чем проходных или обычных, перемычки выполнены из прочного коррозионностойкого металла, чаще всего – это медь или легированная сталь. В большинстве вариантов есть дополнительная защита от воздействия конденсата, пыли и влаги.
Номенклатурный ряд. Производители
Существует мнение, что благодаря появлению более совершенных устройств пакетный переключатель постепенно утрачивает былую популярность. Несмотря на это, многие производители по-прежнему выпускают широкий ассортимент приборов, наращивая функциональные возможности, повышая механическую и коммутационную износостойкость.
С уменьшением габаритных размеров и материалоемкости только за счет конструктивных усовершенствований удалось значительно увеличить количество фиксированных положений и соединительных цепей переключателей, довести срок службы до 10 лет. Лучшей в этом сегменте является продукция российской группы компании Iek, шведско-швейцарского концерна АВВ и французского производителя “Легранд”. Некоторые компании (например, ОАО “Вэлан”) предлагают для реализации специальных решений устройства взрывобезопасного исполнения.
Поверхность плиты
Поверхности таких плит имеют разные виды. На сегодняшний день, с учётом технологического прогресса, они делятся на такие категории:
- Поверхности, покрытые эмалью. Конфорки у них изготовлены из чугуна. Преимущества этого прибора заключаются в следующем:
- демократичная цена;
- простота обслуживания и ремонтных работ.
Также такое покрытие имеет хорошую стойкость к механическим воздействиям
Это крайне важно. Ведь на кухне не исключены падения мелкой утвари и тяжелой посуды. Имеются и свои слабые стороны:
Имеются и свои слабые стороны:
- Пища приготавливается довольно долго.
- Процент тепловой энергии тратится вхолостую. Особенно это проявляется, когда выключаются конфорки. А они крайне долго остывают. Так только обогревается воздух в помещении.
- Очищение поверхности – это довольно трудоемкое занятие. На него уходит немало времени. Требуется применение специальных химических препаратов.
Стеклокерамические поверхности. Они есть на многих современных моделях. В результате плиты имеют очень эстетичный и стильный облик. Другие сильные стороны таковы:
Всю варочную площадь покрывает лист с керамической поверхностью. Он характеризуется высочайшей прочностью.
Нагревается только участок конфорки. Это гарант безопасного применения.
Поверхность идеально гладкая. Благодаря чему посуда случайно не опрокидывается.
Максимальный диаметр конфорок – 60 см.
Конфорки быстро нагреваются и остывают. Нагревательная составляющая трудится интенсивно. Для полного остывания ей требуется минута.
За поверхностью легко ухаживать. Она отмывается просто и с использованием мягких чистящих препаратов.
Электросхема сформирована так, что, когда с конфорки снимается посуда, автоматически выключается и ТЭН.
Обычно управление данными аппаратами реализуется через сенсорные датчики. Они находятся на варочной плоскости в удобной позиции
Это очень важно в плане их безопасного применения
Есть здесь и свои недостатки:
- Не допускается готовка в посуде из алюминия и меди. После неё на поверхности остаются неприятные следы. Разрешено применение только посуды с гладким дном и изготовленной из нержавеющей стали.
- Здесь устроена поверхность из стекла. Она не устойчива к механическим влияниям, особенно от острых предметов. А их на кухне – обилие.
Примеры практического применения
Цифровой прибор следует перевести переключателем в режим прозвонки.
В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.
Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.
Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.
5 комментариев
Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.
Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.
Разновидности перекрестных и проходных переключателей
При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.
Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.

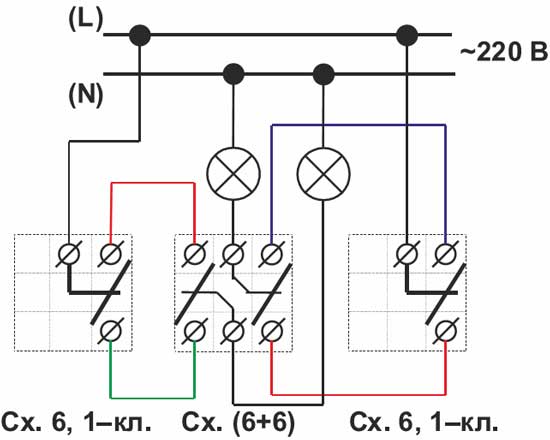

Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.
Назначение
Коммутационные аппараты с ручным управлением предназначены для включения/отключения незначительных нагрузочных токов.
Они применяются:
- в сетях переменного и постоянного тока, выполняя функции вводных выключателей;
- в распределительных устройствах с целью распределения электроэнергии в различных электроустановках;
- в качестве ручных переключателей для дистанционного управления работой асинхронных электромоторов.
- Пакетные выключатели незаменимы на подстанциях, где их применяют с целью коммутации измерительных приборов. Они облегчают управление электросиловыми агрегатами в электрических цепях, что упрощает работу машинистам.
Раньше пакетные выключатели стояли в каждом из распределительных щитов многоквартирного дома. Их назначение – ручные отключения электроэнергии на время выполнении ремонтных работ или при обслуживании линий.
Несмотря на вытеснение пакетных выключателей современными автоматами, их довольно часто можно увидеть в квартирном электрическом щите среди более совершенных коммутационных электрических приборов, используемых для защитного отключения проводов нагрузки. Этому способствует низкая цена выключателей и простота их обслуживания.
Различные модели кулачковых переключателей можно встретить на пультах переключения нагрузки. С их помощью удобно совершать дистанционное управление электрическими механизмами.
Преимущества
- К достоинствам пакетников относятся:
- компактность;
- высокая скорость подавления электрической дуги;
- минимальные требования к уходу;
- устойчивость к механическим повреждениям.
Недостатки
Устройства не выдерживают частых коммутаций повышенных нагрузок. В случае выхода из строя они не подлежат ремонту. Пакетники не способны защитить электрическую проводку от коротких замыканий, они не чувствительны к дифференциальным токам, что ограничивает их применение в качестве защитных аппаратов.
Принцип работы и устройство
Переключатель двухпозиционный ON-OFF
Классический переключатель на два направления или двухпозиционный коммутатор относится к той же категории устройств, что и обычный однополюсный прибор. Однако если последний просто замыкает и размыкает цепь питания, включая или выключая нагрузку, то переключатель электрический на 2 положения перекидывает свой контакт с одной нагрузочной линии на другую. В этом и состоит его принципиальное отличие от других коммутирующих элементов, что естественным образом сказывается и на устройстве.
Двухполюсный прибор (в отличие от однополюсного аналога) содержит в своей конструкции не две, а три группы коммутируемых контактов. Один из них, называемый центральным, поочередно подключается то к одному, то к другому направлению, подавая питание к различным потребителям. Типичный пример такой конструкции – обыкновенный тумблер, который в большинстве оборудования используется только наполовину – как выключатель или включатель. Если у этого прибора задействовать второе направление, он превращается в устройство перекидного типа, отключающее одну нагрузку от питающей сети и подключающее другую.
Особенности конструкции
Выключатели классифицируют по нескольким характеристикам.
Тип проводки
Может применяться открытая или скрытая проводка, что влияет на тип корпуса и способ установки фурнитуры.
Если речь идет о внутренней установке, то используется механизм, включающий раздвижные планки, которые закрепляют устройство внутри стенового отверстия.
Гнездо изготавливают перфораторами с коронками из победита или технических алмазов. Вначале ставят подрозетник из пластика или металла, а затем основную конструкцию.
Оборотами винтов распорного механизма планки приводятся в движение и направляются к противоположным сторонам посадочного отверстия, в результате чего корпус надежно крепится к стене.
Модели открытого типа рекомендуется использовать в строениях с деревянными покрытиями, где крепления можно обустраивать с помощью саморезов.
Разновидность контактов
Двухклавишный выключатель может быть оснащен контактом винтового или зажимного типа. В винтовых контактах оголенный провод фиксируется с помощью винта и пары металлических пластинок, что очень надежно, однако если провод недотянуть или неправильно выбрать сечение, то контакты будут сильно перегреваться.
В результате перегрева зажим ослабевает, что требует регулярного подтягивания, так как без этого контакт полностью разомкнется или случится возгорание элементов устройства (провода, пластик).
Материал корпуса
Конструктивные элементы переключателей изготавливаются из пластика или керамики. На каждом корпусе в обязательном порядке указывается разрешенный показатель тока и мощность.
Изделия из керамики хорошо справляются с тепловыми воздействиями и лучше всего подходят для систем с высокими нагрузками (10 Ампер, 220 Вольт, до 2300 Ватт).
Пластиковые модификации предназначены для более низких токов (3 – 6 Ампер).
Обозначения частей электрической цепи
Электрические цепи принято изображать с помощью специальных схем. На них все элементы обозначаются специальными условными знаками.
На рисунке 1 изображены такие знаки для источников тока и их систем, таких потребителей тока, как лампа и электрический звонок.
Рисунок 1. Условные обозначения, применяемые на схемах электрической цепи
Также на рисунке 1 изображен условный знак для ключа. Его (а также рубильники, кнопки и различные выключатели) используют для того, чтобы включать или выключать приемники электрической энергии. Такие устройства называют замыкающими или размыкающими устройствами (рисунок 2).
Рисунок 2. Замыкающее устройство (ключ)
{"questions":,"answer":}}}]}В ходе изучения материала данного раздела вы будете знакомиться с различными новыми устройствами, которые используют в электричестве. При этом для каждого так же будет специальный условный знак.
Устройство, контролирующее две группы светильников
Схема подключения двухклавишных проходных выключателей Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.
Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
- В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
- К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
- В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.
Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
https://youtube.com/watch?v=9cG_VmdR4uk
В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:
Монтажная схема подключения
Принцип подключения проходных выключателей
Схема подключения двухклавишного выключателя с подключением через распредкоробку
В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.
Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.
Принцип действия
Работа кулачкового переключателя основывается на активации группы контактов за счет вращения привода устройства. Механическое вращение встроенной рукояти побуждает привод делать обороты вокруг своей оси, что приводит в действие те самые кулачки.
Активные «кулачки» замыкают требуемую группу контактов. Для анализа рабочей группы контактов требуется следить за диаграммой включений, принцип ее составления базируется на необходимой схеме подключения. Если привод находится в нужном положении, с помощью специального фиксирующего механизма переключатель становится неподвижным, заданная схема начинает выполнять свою работу. Для возвращения к нулевому положению требуется повторно провернуть рукоятку.
По принципу работы кулачковые переключатели делятся на ручные и оснащенные автоматическим возвратом рукоятки в исходное положение.
