Какую печную трубу лучше использовать для дымохода

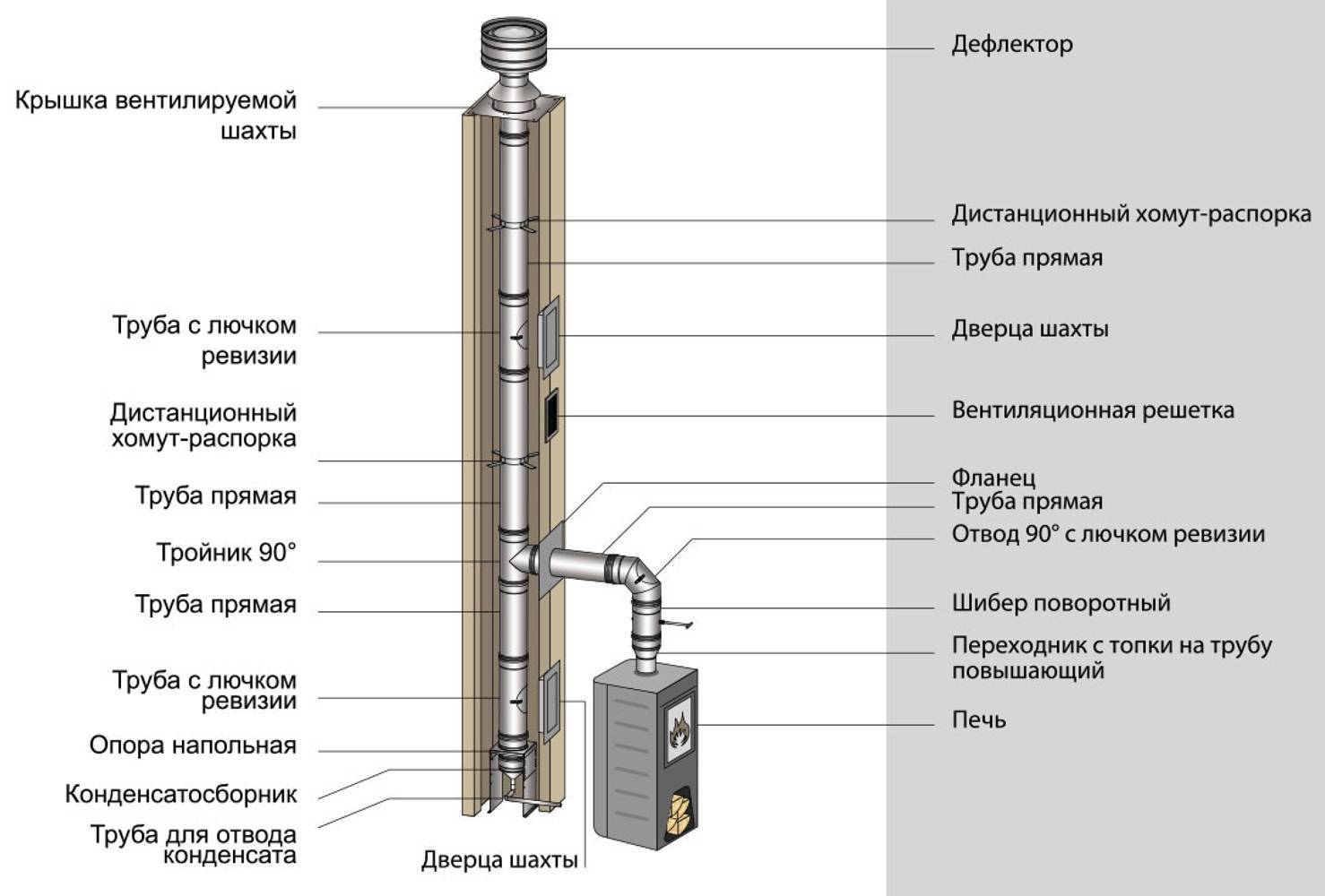

Установка трубопровода

Если вы решили осуществить монтаж самостоятельно, обращайте внимание на:

  1. Минимальное значение высоты от колосниковой решетки до среза вертикальной трубки должно составлять шесть метров.
  2. Показатель длины горизонтального канала от врезки в тройник до патрубка агрегата равняется одному метру. При этом монтаж выполняется под наклоном к тройнику. Это необходимо для того, чтобы внутрь отопительного оборудования не попадал конденсат.
  3. Максимальное количество поворотов не должно превышать трех.
  4. Стыки труб не должны находится в местах прохода через перекрытия.
  5. Если газопровод проходит через горючие строительные материалы, размер проема должен быть значительным. Расстояние между стенами и перекрытиями должно быть около двухсот миллиметров. Этот промежуток заполняют утеплителем.
  6. Размер труб для дымохода не должен быть меньше диаметра выходного патрубка.
  7. Снизу вертикальных участков ставят сборник конденсата.
  8. Верхняя часть трубы монтируется на определенной высоте, указанной на рисунке выше.

Выдра и распушка с дымовым каналом 140 х 270 мм

Размер зависит от толщины швов, качества блоков. При расчете величины сдвига кирпичей учитывается минимальная величина сдвига блоков в каждом ряду на 70-75 мм.

Выполнение порядовки распушки

Порядока распушки дымохода 140×270

Кладка распушки начинается с укладки шейки печи. Работа проводится в несколько этапов.

Выполнение порядовки выдры

Эта деталь выполняется с постоянной перевязкой. Потребуется выложить 9 слоев кирпича. В средней части конструкции потребуется укладывать резаные детали для сохранения пропорции.

Обратите внимание, что кладка свеса начинается с правой стороны канала и расширяется на ¼ длины кирпича. Для предохранения от быстрого образования слоя сажи на скосе, штукатурим его цементным раствором

Такая обработка не позволит задерживаться здесь конденсату и воде.

Почему важно все сделать правильно

Одна из главных особенностей дымоходных каналов — высокая пожароопасность. Именно поэтому работы по строительству требуют повышенного внимания.

Неправильно расположенный или неизолированный дымоход часто становится причиной возгораний перекрытий, кровли или близко расположенных стен.

Особенное внимание требуется уделить расположению дымохода в помещениях с деревянными стенами — кирпичный дымоход при прохождении через перекрытия обязательно изолируется слоем раствора, а стены и потолок обшиваются негорючим материалом

Фото 3. Схема правильной постройки дымохода: между самой трубой и деревянными перекрытиями должен быть противопожарный зазор.

Несмотря на возможный риск правильно построенный дымоотводный канал удобен в эксплуатации, прост в уходе и довольно безопасен

Оборудование дымохода часто увеличивает теплоотдачу печи, что особенно важно для любителей жить за городом в зимнее время

Кирпичный дымоход

Традиционный способ, может возводиться на момент строительства дома и обладать самой разной формой, даже круглой при условии верной обработки внутренних стенок.

Дымоход из кирпича

Число достоинства можно пополнить:

  • надежностью;
  • долговечностью;
  • хорошей теплоотдачей;
  • огнеупорностью;
  • красивым видом.

Но, есть и недостатки:

  • Скопление сажи намного быстрей, из-за шероховатых и неровных стенок внутри.
  • Огромный вес, что соответственно требует заливки «подушки».
  • Под воздействием кислот, конденсата, кирпич постепенно разрушается.
  • Большая цена.

Не забывайте, что тяга в таких каналах может быть нарушена из-за вихревых потоков. Чтобы минимизировать все недостатки, но при этом получить монументальное и надежное сооружение, внутри кирпичной кладки можно вставить металлическую трубу. Она обеспечит надежное дымаотделение, и не будет влиять на защитный каркас. Так что выбор за хозяином, какую трубу в частном доме оптимально монтировать. Если использовать сразу две конфигурации, подумайте о целесообразности столь массивной конструкции. Цена достаточно огромная, и за такие средства можно установить более подходящую конфигурацию, как, к примеру, сэндвич панель.

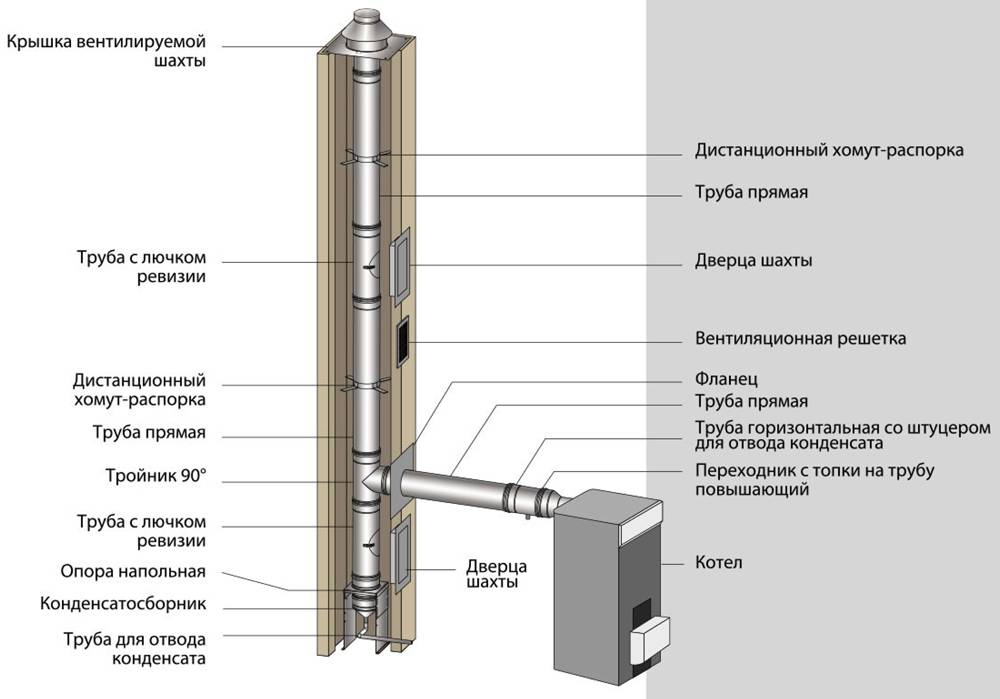

Элементы конструкции

Перед началом монтажа своими руками вы должны знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Составьте чертеж и все необходимое внесите в список.

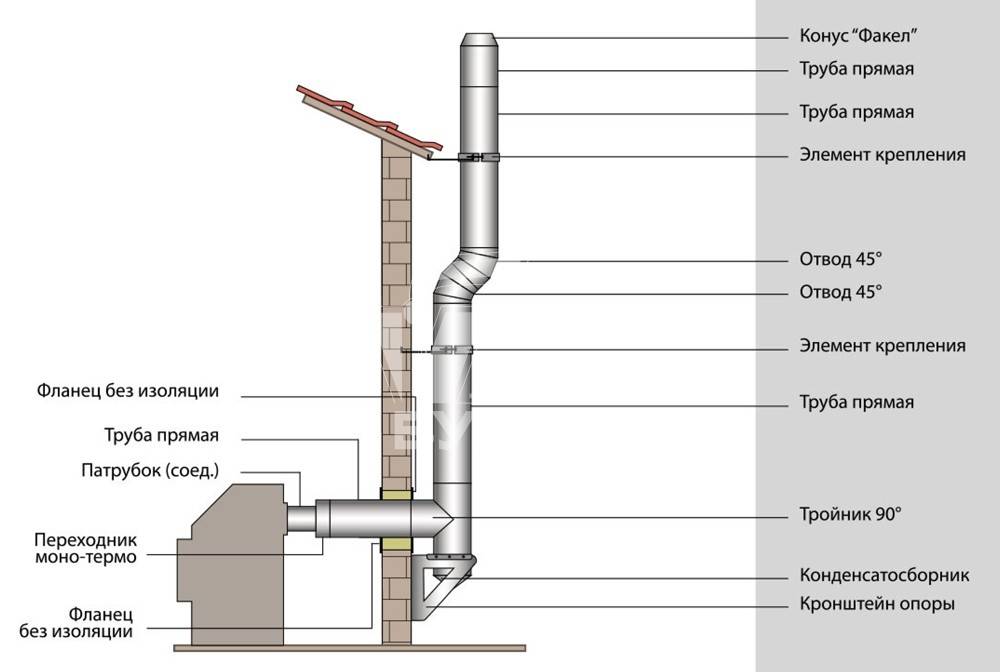

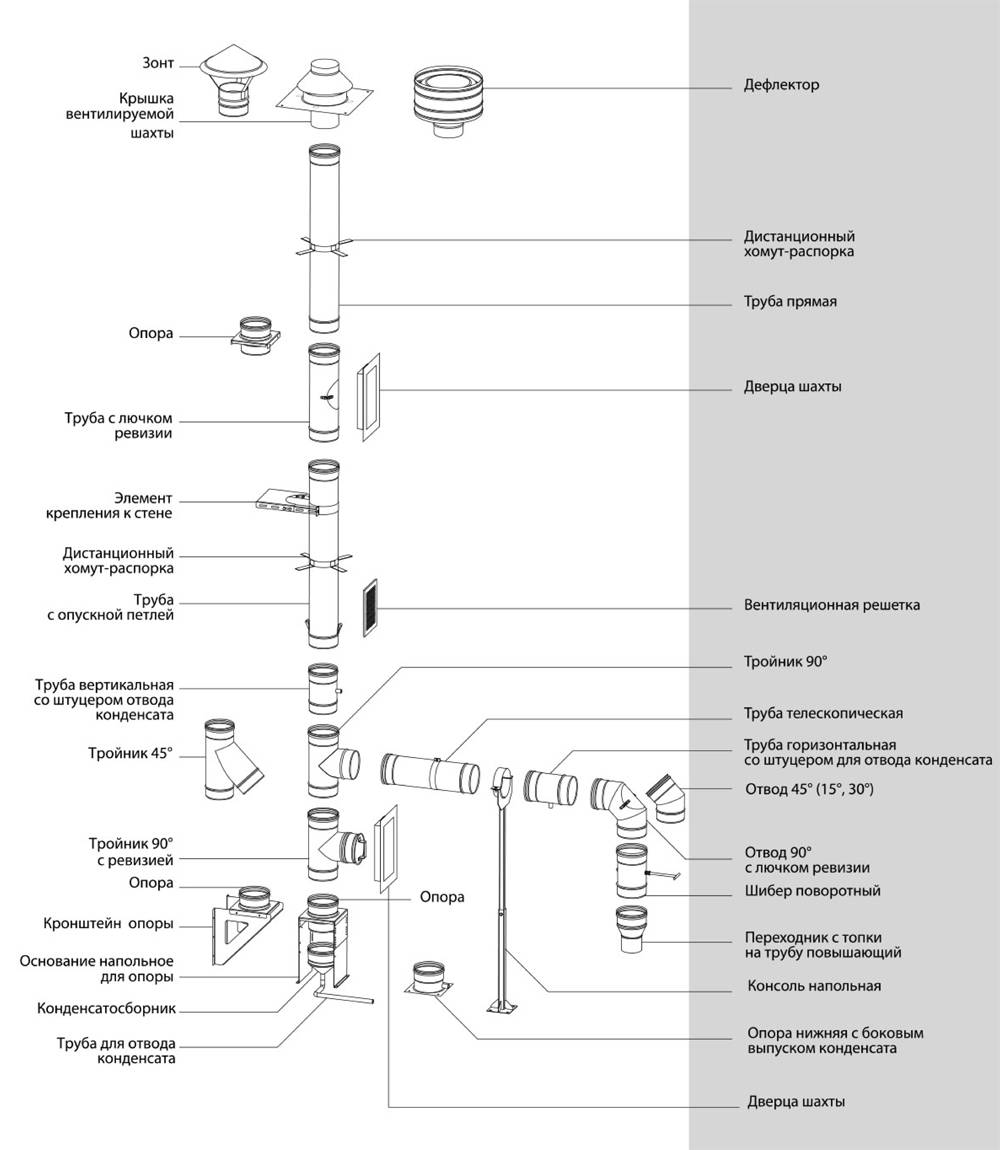

Комплектация наружного дымохода

  1. Любой агрегат для производства тепла – котел.
  2. Отводы – регулируют движение отработанных газов. В названии колена содержится информация об угле наклона. Сварка отводов производится при помощи аргоновой сварки или электрода вольфрамового в аргоновой среде. В них возможна установка заслонок различного типа и смотровых окон.
  3. Заслонки, которые подлежат установке в отводах, трубах, тройниках и переходах.
  4. Подставка под тройник, производится из квадратной трубки нержавеющей. Крепеж к стене выполняется при помощи дюбелей. Для правильной установки дымохода необходима нужная подставка под тройник. Обязательно в заказе укажите расстояние между дымоходом и стеной.
  5. Тройник 45 теплоизолированный, нержавеющий, требуется для подключения котла к нижней части дымохода, вертикального направления. Трубка для отвода конденсата и окно для ревизии могут быть установлены сбоку конструкции, или в нижней части тройника. Для соблюдения всех требований по монтажу дымоходов после сборки следует дверцу смотрового окна посадить на силикон. Существуют проходные, цельные и сборные тройники, подключения к ним выполняются под различными углами.
  6. Кронштейны, производятся из нержавеющей трубки. Обязательно при заказе его укажите расстояние от стены до дымохода (чтобы выполнить правила пожарной безопасности).
  7. Дымоход наружный должен быть теплоизолированным. Дымовая труба, вместе с теплоизоляцией, помещается в кожух защитный и этим образует так называемый сэндвич. Стандартный размер трубы полуметровый или метровый, для изготовления кожуха применяется не только нержавейка и оцинковка, но и материал заказчика. Для теплоизоляции применяется керамическая вата или базальтовое волокно.
  8. Кронштейн под дюбель усиленный, применяется при устройстве усиленного крепления. Это помогает при боковых нагрузках, с их помощью монтируют разгрузочные и расширительные стаканы.
  9. Верхушка, теплоизоляционная труба в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить изоляцию от внешнего воздействия.
  10. Колпак, нержавеющая сталь, которой придают требуемую форму при помощи сварки вольфрамовым электродом.

Теперь вы имеете представление о комплектующих и сможете правильно подобрать все детали дымохода для котла отопления. Правильно рассчитать длину и сечение конструкции.

Когда будете подбирать диаметр дымового канала, следует учесть, что согласно ГОСТ 9817-95 площадь дымового канала по сечению трубы должна быть не меньше 8 см2 на киловатт мощности отопительного агрегата (камина, котла или печи). А расчетная величина скорости отводимых газов в самом котле должна иметь интервал 0,15 – 0,6 м/сек.

Виды кирпичных дымоходов

Существует несколько их разновидностей:

  1. Насадная. Конструктивно она выполняется сверху печи и служит ее продолжением. Такой вид дымохода устанавливаются на банных и обычных отопительных агрегатах.
  2. Пристенная. Такая труба монтируется в стены здания или капительное внутридомовое пространство. Если стенный дымоход устанавливается рядом с наружными поверхностями дома, то его нужно обязательно утеплить, чтобы из-за сильного перепада температур внутри канала не собирался конденсат. Это ухудшает тягу и способствует быстрейшему сбору конденсата.
  3. Коренная. Труба из кирпича для печи с боковым выходом, она устанавливается рядом с отопительной конструкцией. Ее могут использовать одновременно для нескольких печей.

Маленькие советы большого дела

Неопытные строители полагают, что кладка дымохода из кирпича проходит так же, как возведение стен. Однако устройство печной трубы имеет свои нюансы. В частности, специалисты не рекомендуют использовать цементно-песчаный раствор. Такой раствор не выдержит резких температурных колебаний, возникающих в стене трубы дымохода. Кроме того, обычный раствор будет разрушаться от конденсата, который неизбежно оседает на стене трубы.

Поэтому класть кирпичный дымоход необходимо, используя термоэффективный и устойчивый к химическим воздействиям раствор. Можно приготовить раствор, используя уже готовые смеси. Но это дорого, поэтому многие предпочитают готовить термоэффективный раствор самостоятельно, состоит такой раствор из цемента, песка, извести и шамота. Некоторые специалисты рекомендуют использовать глиняный раствор.

Если котел газовый

Если для дровяной печи и твердотопливного котла устройство дымохода из кирпича является оправданным, то для газового котла это не лучший вариант дымоотведения. Все дело в разных режимах работы печи, твердотопливного и газового котла. Если для твердотопливного оборудования не требуется большой тяги, то использование прямоугольной кирпичной трубы для газового котла приведет к снижению КПД отопительного агрегата.

При использовании газового котла требования к устройству дымохода иные, чем при установке твердотопливного оборудования. Поэтому если ведется строительство дома, то для газового котла необходимо устройство дымохода из металлической трубы.

Если же производится установка газового котла вместо твердотопливного или дровяной печи, то строительство нового дымохода нецелесообразно. Однако требования к дымоходу газового котла должны быть соблюдены. В этом случае, проводят гильзование кирпичного дымохода, то есть установка металлической трубы внутрь имеющегося кирпичного дымохода. Таким образом, требования к устройству дымоотведения будут соблюдены и не придется разбирать старую трубу.

Нет ничего невозможного

По большому счету, дымоходы из кирпича своими руками — вполне выполнимая задача для любого человека, любящего поработать руками в собственное удовольствие. Иногда считают, что кирпичные дымоходы уходят в прошлое. Это не так, к примеру, гильзовка кирпичного дымохода трубами со специальным покрытием, а устройство кирпичного дымохода позволяет это сделать, допускает использовать их в работе с самыми современными котлами отопления. Надеемся, что после прочтения данной статьи у вас отпал вопрос, как правильно сделать своими руками кирпичный дымоход для камина или печи. Пробуйте, тренируйтесь, и построенные вашими руками кирпичные дымоходы будут радовать вас и ваших близких идеальной работой при любых условиях. Удачи вам!

Источник

Возможные способы устранения зазоров

Даже небольшой зазор способен полностью ликвидировать полезность гидроизоляции. В случае их обнаружения или перестраховки – их можно устранить. Для этого есть три способа.

  1. Фартук. Можно купить готовый в магазинах для каминов или изготовить самостоятельно. Для неопытных самодельщиков лучше подойдет покупной. Размеры стандартизированы, но требуют предварительного замера.
  2. Проходка кровельная для дымоходов может быть стальной. В таком случае протечки устраняются благодаря хомуту, который физически не позволит воде попасть во внутрь. Это упрощает и облегчает работу.
  3. Если зазор небольшой, его можно закрыть силиконовым герметиком. Лучше подходит санитарный тип, предназначенный для постоянного воздействия влаги. В некоторых случаях, можно использовать самодельные смеси на основе ПВА с классификацией D

В зависимости от материала кровли, меняется и способ устранения течей. Трубы на крыше из металлочерепицы могут комплектоваться только фартуком.

Советы по выбору

Выбор дымохода основывается на типе теплогенератора, его мощности и рабочих температурах отработанных газов.

Немаловажное значение имеет и внешний вид изделий контура:

Шов стальных труб должен быть сварным, причем именно стыковое сваривание считается оптимальным. Нахлест или завальцовка не обеспечивают должной прочности и герметичности труб. Чем длиннее труба, тем меньше стыковых элементов содержит дымоходный контур и тем меньше его износ. Контур дымохода должен быть ровным, любая вмятина во внутреннем сечении станет платформой для сбора сажи

Для сэндвич-изделий важно, чтобы слой утеплителя относился к классу негорючих, был уложен максимально плотно. Чем толще стенка дымоотвода, тем прочнее и надежнее он будет

Какой материал лучше и примерная цена

Только характеристики отопительного оборудования и вид топлива определяют перечень материалов, подходящих под параметры отопительного контура. Личные предпочтения в данном вопросе — решение несколько опрометчивое, если только речь не идет о сравнении равноценных, с технической точки зрения, материалах для труб. Но и тогда лучше предпочесть те, что обеспечат хотя бы 10%-й запас прочности дымохода.

Расчет необходимого сечения и высоты трубы

Основные параметры эффективности работы дымоходного контура — диаметр и высота.

Для определения сечения используется следующая формула:

Для расчетов вычислите оптимальную высоту дымохода:

Полученное значение контура придется откорректировать, если оно не будет соответствовать установленным стандартам:

  1. Минимальная высота — 5 метров.
  2. Возвышение шахты над ровной кровлей — не менее 1,2 м.
  3. Возвышение шахты над двухскатной крышей определяется отдалением от конька:
  • Если дистанция между местом вывода трубы и коньком не превышает 1,5 м, дымоход поднимается на высоту не менее 0,5 м.
  • Если дистанция между двумя объектами находится в диапазоне 1,5-3 м, дымовая шахта должна быть не ниже уровня конька.
  • При дистанции свыше 3 м минимальная высота края дымохода определяется линией, отмеренной под углом в 10° от конька к точке горизонта.

На основании мощности теплогенератора необходимые значения высоты и диаметра контура можно определить по специальным таблицам:

Гофрированные трубы

Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.

Это придает трубопроводам из нее следующие особенности:

  • дешевизну;
  • гибкость;
  • низкую стоимость установки;
  • возможность монтажа вне сооружений;
  • способность к растягиванию и сжатию;
  • возможность обустройства старых газоходов из кирпича.

У данного типа стальных труб есть и свои минусы. Из-за слишком тонкой толщины стенок (до 0.1 мм) гофра характеризуется небольшим сроком службы. В среднем изделия этого типа можно эксплуатировать в течение десяти лет. Поэтому монтировать их внутри конструкций допустимо лишь в несгораемой оболочке. Необходимо обязательно обеспечить возможность замены таких труб.

Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.

Заделка квадратной трубы на шиферной крыше

Шифер – неудобный материал в плане работы, так как имеет ярко выраженную волнистость. В связи с этим, любые способы герметизации не приведут к успеху.

Исключением служит только цементно-песчаный фартук, изготавливаемый по следующему алгоритму:

Все видимые щели нужно закрыть подворотничками. Они должны быть из не коррозийного материала. Лучше взять нержавеющую сталь или алюминий, так как они в принципе не вступают в реакцию с водой. Если хотите сэкономить – подойдет оцинковка

При работе с ней важно не допустить повреждений цинкового покрытия. Малейшие царапины приведут к ржавчине и дальнейшему гниению.
Заливка

Сделайте обычную смесь. Она должна быть консистенции сметаны – удобна для заливки, но не жидкая. Уровень фартука должен быть выше крыши. Чтобы было удобно, нужно заранее изготовить цилиндр. Его можно сделать из картона.
Отвод воды. Наклоните выступ так, чтобы вода спокойно отходила.

Керамика для дымохода

Такие конструкции представляют собой трубы с повышенной прочностью с термостойкой керамики. Конструкции монтируются только отрезками и секциями, а сверху закрываются специальным кожухом из керамзита. После чего, готовая конструкция «зашивается» в еще один корпус, но уже из «нержавейки».

Дымоход из керамики

Преимущества:

  • Грандиозно высокая стойкость к перепадам температур.
  • Долговечность достигается за счет антикоррозийной обработки.
  • Универсальность.
  • Отлично аккумулирует тепловую энергию.
  • Сажа и копоть не скапливается, ведь внутренние стенки идеально гладкие.
  • Конденсат не приводит к разрушению, потому что стенки не пропускают влагу.

Что касается минусов, то можно отметить:

  1. Достаточно высокую стоимость.
  2. Высокий вес сооружения.
  3. Довольно привередлив к монтажу.
  4. Природная хрупкость материала.

Однозначно ответ сложно дать, какая именно труба подойдет под ваш дом. Нужно ориентироваться исходя из финансов и конструктивных особенностей жилья. Но, при этом, не стоит гнаться за низкой стоимостью. Это не всегда оправданно.

Советы по выбору

Выбор дымохода основывается на типе теплогенератора, его мощности и рабочих температурах отработанных газов.

Немаловажное значение имеет и внешний вид изделий контура:

Шов стальных труб должен быть сварным, причем именно стыковое сваривание считается оптимальным

Нахлест или завальцовка не обеспечивают должной прочности и герметичности труб.
Чем длиннее труба, тем меньше стыковых элементов содержит дымоходный контур и тем меньше его износ.
Контур дымохода должен быть ровным, любая вмятина во внутреннем сечении станет платформой для сбора сажи.
Для сэндвич-изделий важно, чтобы слой утеплителя относился к классу негорючих, был уложен максимально плотно.
Чем толще стенка дымоотвода, тем прочнее и надежнее он будет.

Какой материал лучше и примерная цена

Только характеристики отопительного оборудования и вид топлива определяют перечень материалов, подходящих под параметры отопительного контура. Личные предпочтения в данном вопросе — решение несколько опрометчивое, если только речь не идет о сравнении равноценных, с технической точки зрения, материалах для труб. Но и тогда лучше предпочесть те, что обеспечат хотя бы 10%-й запас прочности дымохода.

Расчет необходимого сечения и высоты трубы

Основные параметры эффективности работы дымоходного контура — диаметр и высота.

Для определения сечения используется следующая формула:

Для расчетов вычислите оптимальную высоту дымохода:

Полученное значение контура придется откорректировать, если оно не будет соответствовать установленным стандартам:

  1. Минимальная высота — 5 метров.
  2. Возвышение шахты над ровной кровлей — не менее 1,2 м.
  3. Возвышение шахты над двухскатной крышей определяется отдалением от конька:
  • Если дистанция между местом вывода трубы и коньком не превышает 1,5 м, дымоход поднимается на высоту не менее 0,5 м.
  • Если дистанция между двумя объектами находится в диапазоне 1,5-3 м, дымовая шахта должна быть не ниже уровня конька.
  • При дистанции свыше 3 м минимальная высота края дымохода определяется линией, отмеренной под углом в 10° от конька к точке горизонта.

На основании мощности теплогенератора необходимые значения высоты и диаметра контура можно определить по специальным таблицам:

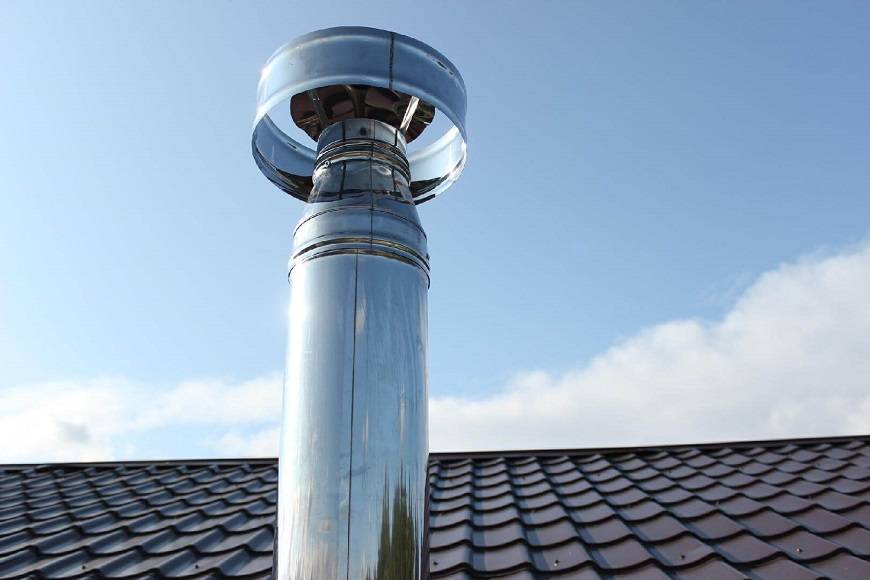

Особенности монтажа труб из нержавейки

Дымоходная труба из стали модульного типа отличается легким и оперативным монтажом. Приступать к монтажу рекомендуется после подготовки проектного плана установки и технического расчета всех нюансов, например, таких как:

  • общая протяженность трассы
  • высота трассы
  • конструкция трассы (повороты, углы, прохождения через перекрытия, стены и кровлю)
  • вид трассы: одностенный или двустенный
  • тип трассы: внутренний или наружный метод пролегания
  • тип изоляции трубы
  • необходимые комплектующие: отводы, углы, тройники, крепежи, дефлектора и проч.

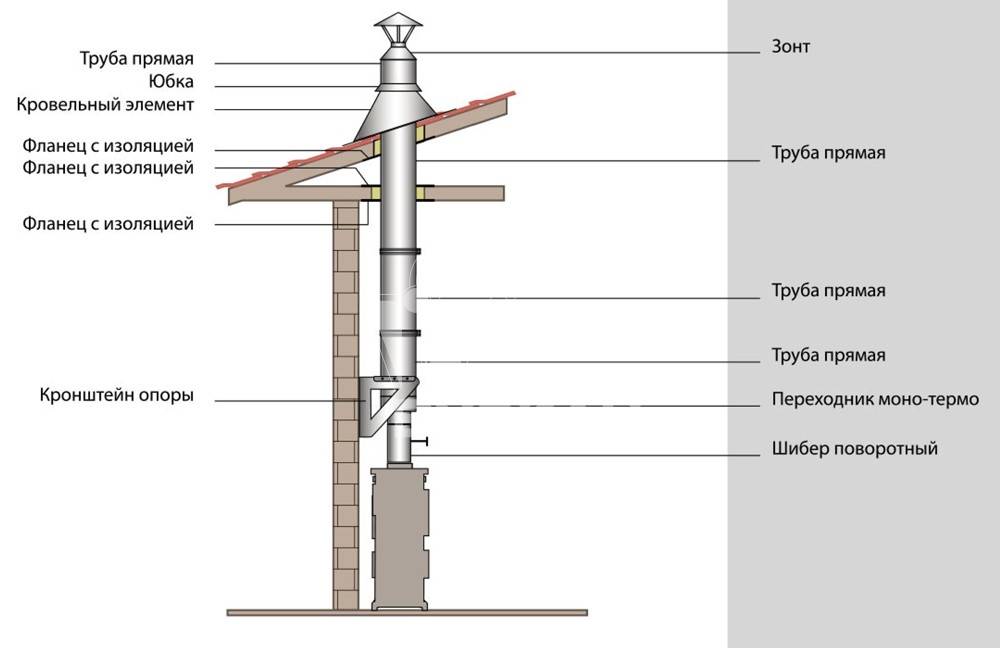

Дымоходный канал: проход через крышу, стены, перекрытия

При монтаже дымохода необходимо осуществить расчет участков стен, перекрытий и кровли, через которые будет необходимо провести канал дымоудаления. Все проходы через стены и перекрытия должны быть тщательно изолированы и защищены противопожарными материалами. Для прохода через несущие и другие конструкции здания (дома, дачи, коммерческого или производственного объекта) следует использовать специальные комплектующие и элементы дымоходов: отводы, крепежи, тройники, дефлектора и прочие.



Для закрепления вертикальных участков труб применяются кронштейны, расстояние между которыми должно составлять не более 10 метров. Дополнительные крепежные элементы рекомендуется использовать через 2,5 метра друг от друга — в случае вертикальных частей трубы, и через 1,5 метра в случае участков наклонного характера. Чтобы оптимальным образом состыковать наклонные и горизонтальные участки дымохода, применяют тройники, которые также можно дополнить ревизией и конденсато сборником. Самый верх дымохода — на крыше – должен быть укомплектован дефлектором, зонтом и конусом — совместно эти элементы будут выполнять функцию защиты от осадков и оптимизации тяги.




Вне зависимости от того, проходит труба дымоотведения по внешней части строения или по внутренней, большое значение для оптимальной работы отопительной и дымоотводящей системы имеет высота трубы над кровлей. Так, если труба находится примерно на 1,5 метра от конька кровли, то ее высота на крыше должна быть не менее 500 миллиметров. Ниже кровельного конька устанавливать трубу крайне не рекомендуется во избежание плохой тяги и задымления.

Противопожарная изоляция

Изоляция печной трубы проводится с целью противостояния нагреву прилегающих к ней материалов. Проходящую часть дымоотвода через перекрытие или крышу помещают в короб, расстояние до него должно быть более 10 см. Это свободное пространство заполняется огнеупорным материалом с низкой теплопроводностью (базальтовой ватой или тканью, асбестовым волокном).

Короб делают из стали или дерева. Кирпичные дымоходы в местах перекрытий и стыка с крышей имеют распушку (свыше 40 см.) с большим количеством слоев кирпича, но даже при этом необходимо дополнительно изолировать примыкающие части. Для этого используют асбестовые или базальтовые плиты, которые крепятся к стенкам дымохода.

Если дымоотвод имеет сборную конструкцию (стальной, керамический), то в комплекте обязательно должны быть специальные элементы, которые уже имеют повышенные противопожарные показатели. Такие модули крепятся к трубе, могут иметь дополнительно укрепляющую раму и фартук гидроизоляции для крыши. Иногда круглые трубы изолируют кирпичной кладкой, для этого прорезают в перекрытии окно, обкладывают его кирпичом в один или несколько слоев, расстояние до трубы забивают минеральной ватой.

Правила монтажа трубы для камина

Устанавливать дымоход для камина необходимо, учитывая нормы пожарной безопасности. Есть основные рекомендации, которых необходимо придерживаться при монтаже:

  1. Стык трубы и самого камина должен быть полностью герметичным. От этого зависит, куда будет уходить дым в процессе топки. Диаметр трубы не должен превышать диаметра вводного патрубка камина. Если этот принцип не будет соблюден, есть опасность проникания углекислого газа в помещение.
  2. Место прохождения каминной трубы в доме должно быть изолировано от отделочных материалов. В качестве противопожарной защиты применяются такие материалы, как асбестоцемент, базальтовая вата и листовой металл. Расстояние от горючих материалов должно быть не менее 13 см для многослойного вида трубы и не менее 24 см – для однослойного. Для кирпичных труб необходимо в местах стыков с отделкой дома применять утолщенный тип кладки и дополнительную изоляцию из асбестоцемента.
  3. Желательно устанавливать дымоход строго вертикально. Допускается не более трех изгибов в конструкции. Если есть необходимость в горизонтальном монтаже трубы, такой участок должен занимать меньше одного метра. В противном случае нарушается тяга воздуха из камина.
  4. Размер трубы влияет на силу тяги в дымоходе. Минимальная высота от источника горения до оголовка – 5 метров.
  5. Дымоход должен выступать над кровлей крыши не менее чем на 50 см. Если крыша покатая, стоит ориентироваться на самую высокую точку.
  6. Расстояние между оголовком дымохода и коньком должно составлять около 50 см. Если труба выводится через стену, необходимо соблюдать минимальную высоту от земли в один метр.
  7. Чтобы конденсат не собирался внутри трубы, а также была оптимальная тяга, желательно устанавливать каминную трубу у внутренней стены дома, а не выводить на улицу. Материал, из которого изготовлен дымоход, также прослужит дольше, так как не будет подвержен влиянию внешней среды.

Благодаря этим рекомендациям монтаж трубы будет выполнен максимально безопасно, а также создаст хорошую тягу воздуха в дымоходе.

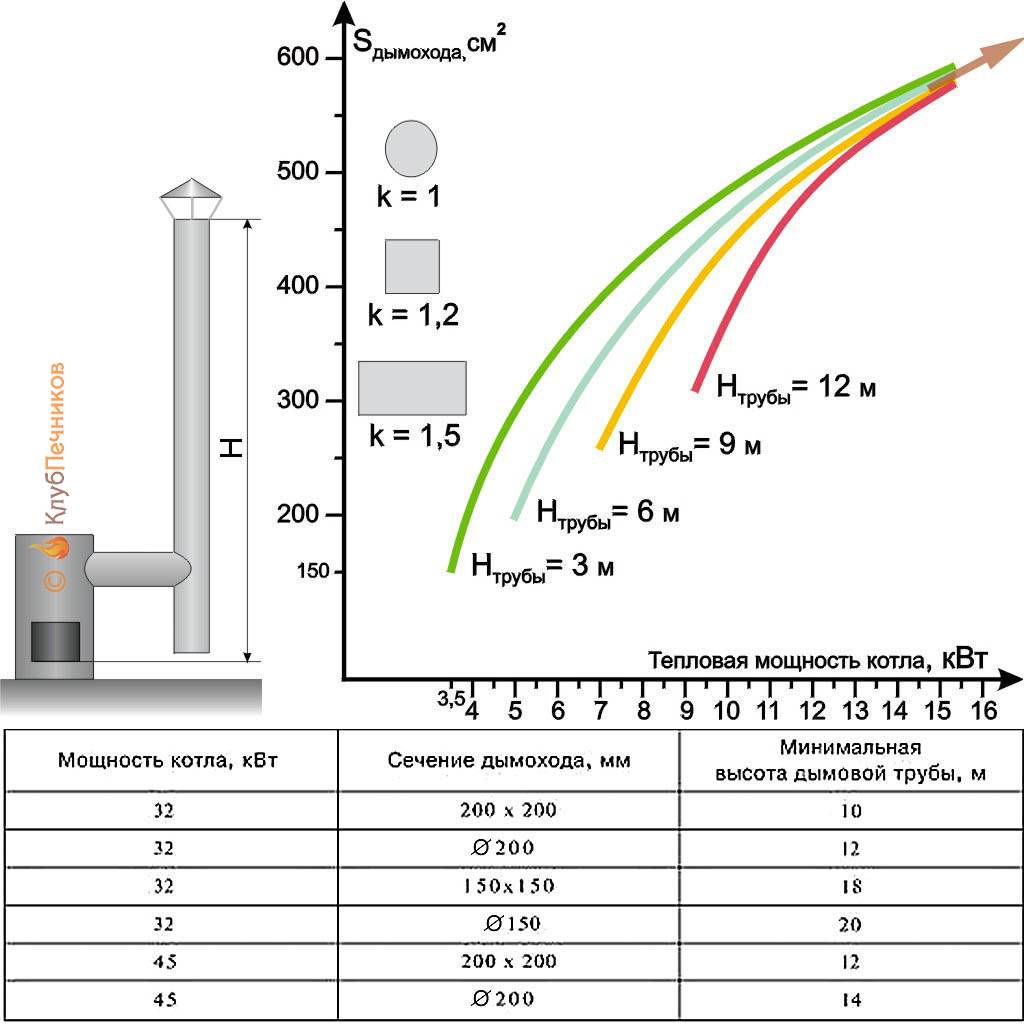

Расчет

Достаточно точный расчет площади сечения просвета круглого дымового канала пристяжного дымохода для приборов малой мощности можно провести по номограмме на рис. Если канал квадратный или прямоугольный, полученное значение умножается соотв. на 1,2 или 1,5 (врезка на графике). Для прямого дымохода номограмма дает несколько завышенные значения; в таком случае дымоход обязательно должен быть снабжен шибером.

Данные для расчета дымохода

На мощность до 20-22 кВт, для пристяжного дымохода, обязательно с шибером, семейство кривых может быть аппроксимировано (продолжено) прямой по коричневой стрелке. Тогда необходима будет однократная начальная регулировка тяги под минимальный расход топлива.

Мощности 20-30 кВт – «глухая» область: погрешность упрощенного расчета приводит к чрезмерному расходу топлива. Нужен точный расчет для конкретного прибора в конкретных условиях эксплуатации. Выбор дымохода для мощностей 32-45 кВт можно провести по табл. внизу на рис. Промежуточные значения вычисляются как среднее геометрическое, не среднее арифметическое!

Общие правила расчета таковы:

  1. Высотой дымохода считается расстояние по вертикали от пода топки (головки горелки) до устья дымовой трубы;
  2. Изгибы дымового канала не учитываются, если дымоход выполнен согласно СНиП 41-01-2003, см. выше;
  3. Увеличение тяги путем наращивания дымохода без увеличения его просвета неээфективно;
  4. Высокий узкий дымоход наиболее склонен к пульсации тяги;
  5. На мощностях свыше 12 кВт, если дымоход с шибером, минимального расхода топлива легче добиться с дымоходом наибольших из возможных высоты и сечения канала;
  6. Для приборов мощностью до 10 кВт следует, наоборот, выбирать как можно более низкий и узкий дымоход, как наименее подверженный действию ветра, т.к. напор газов от маломощной топки/горелки слаб против задувания в трубу.

Гидроизоляция трубы на крыше своими руками

Для выполнения работы потребуются следующие материалы:

  • Полимерно-битумная мастика.
  • Металлические фартуки.
  • Жаропрочный герметик.

Схема герметизации печной трубы

А теперь рассмотрим, как сделать гидроизоляцию трубы на крыше:

  1. Гидроизоляция дымохода на крыше начинается с прокладки в кровельном пироге отверстия для установки противопожарного короба. Его проще всего приобрести готовым, но в некоторых случаях приходится изготавливать самостоятельно. Гидроизолирующая пленка или мембрана в месте прохода надрезается крест-накрест, края пленки загибаются вверх. Устанавливается короб, к которому с помощью битумной мастики приклеиваются края пленки. Она плотно прижимается по всему периметру, поверх надо нанести еще один слой мастики.
  2. Затем на подготовленную обрешетку устанавливаются металлические фартуки, отводящие воду. Размеры фартуков должны быть такими, чтобы перекрывать со всех сторон проход на 20-30 см. Напуск на трубу должен выступать над кровельным покрытием не менее 10 см. Фартук крепится по периметру трубы дюбель-гвоздями, все щели и зазоры тщательно заполняются жаропрочным герметиком. Некоторые мастера советуют устанавливать фартуки верхним концом в заранее пройденную штробу с последующим обмазыванием щели герметиком.
  3. После этого устанавливается кровельное покрытие. Гидроизоляция трубы на крыше из шифера(ондулина) или профнастила начинается с прорезки в кровельном материале отверстия, которое должно по размеру повторять контур противопожарного короба. Монтаж осуществляют над фартуками, стараясь сделать зазоры минимальными. Гидроизоляция трубы на крыше из металлочерепицы аналогична гидроизоляции кровли из профнастила (статья про гидроизоляцию металлической крыши).
  4. Последним шагом будет установка дополнительного фартука поверх кровли. Он может быть как металлическим, так и сделанным из полимерных материалов, специально выпускающихся для таких целей, например гидроизоляционной ленты Вакафлекс. Она имеет липкий слой, с помощью которого надежно приклеивается к трубе и к кровельному покрытию, прикатывается валиком. Стыки располагаются по направлению стока воды.

Пожаробезопасный короб для круглых труб. После установки швы герметизируются герметиком

Различные варианты герметизации труб (гидроизоляция печной трубы на шиферной крыше)

Герметизация битумной мастикой

Критерии выбора средств гидроизоляции дымохода

Раньше мастера-кровельщики для изоляционных операций применяли материалы, неиспользованные после кровельных работ. Сегодня рынок предлагает большой ассортимент материалов и приспособлений, с применением которых можно выполнить самостоятельно качественную и надежную гидроизоляцию.

Требования, которые предъявляются к средствам гидроизоляции трубы:

  1. Высочайшие влагостойкие и антикоррозионные свойства.
  2. Термоустойчивостьпри перепадах температур от -20 до 1000 С.
  3. Низкая теплопроводность, чтобы не перегревать деревянные конструкции кровли.
  4. Не восприимчивость к ультрафиолетовым лучам.
  5. Выносливость, износоустойчивость, высокий срок службы.
  6. Полную совместимость с базовым покрытием. Для крыш, выполненных из металлических материалов, применяют оцинкованные детали, для мягких кровель – битумные.

Не рекомендуется влагозащиту делать с применением обычной силиконовой герметической пасты, битума либо цемента. Средство выбирают с учетом максимальной температуры стен дымоотвода и типа кровли.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

Правила сборки сэндвич части дымохода:

  • Сборка конструкции осуществляется снизу вверх.
  • Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).
  • На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
  • Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.
  • Для закрепления высокой конструкции использую натяжные тросы.

Общие правила монтажа перехода:

  • Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
  • Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.
  • Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).
  • Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Как выбрать дымоход из нержавейки

Выбор дымохода из нержавейки

Качественный дымоход – это естественное следствие правильно сделанного выбора. Поэтому обязательно опирайтесь на ключевые критерии, которые помогут не ошибиться при покупке изделия.

Тип отопительного оборудования и дымоход

Запомните, что дымоход должен подбираться строго в соответствии с отопительной системой дома. Для некоторых достаточно отведения дыма, а другие требуют и параллельного обеспечения подачи кислорода.

Вид отопителя

В среднем температура дыма достигает 500 градусов тепла. Этот фактор во многом зависит от вида отопителя и его технологичности. Чем выше температура дыма, тем толще и надёжнее должна быть труба. В противном случае она будет деформироваться и вполне вероятно, пропускать опасные газы внутрь помещения.

Конструкция, толщина стенки

По конструкции дымоходы делят на:

  • прямоточные;
  • коаксиальные.

Первые удобны и просты в монтаже. Они идеально подходят для печей и твердотопливных котлов. К тому же такие дымоходы не требуют дополнительного обслуживания.

Коаксиальные системы обеспечивают выход наружу продуктов горения и приток кислорода, необходимого для горения. Часто такие дымоходы комплектуются дополнительными элементами.

Оптимальная толщина стенок – 1 см. Если температурная нагрузка будет выше, то стоит позаботиться о более надёжных стенках.

Ассортимент

Если посмотреть на фото дымоходов, сделанных из нержавейки и представленных в продаже, то можно растеряться от разнообразия изделий. Но именно широкий ассортимент позволяет покупателям самостоятельно собрать эффективную системы дымоотведения:

  • прямые трубы – бывают длиной до метра;
  • отводы в 45 и 90 градусов – необходимы при отклонении от вертикали;
  • сборник для конденсата – необходим, чтобы собрать жидкость, образовавшуюся при остывании дыма;
  • соединительные тройники;
  • ревизионный элемент – позволяет определить уровень скопления сажи;
  • проходка – защищает трубы от излишнего нагрева, а следовательно, снижает риск возникновения пожара;
  • колпак/искрогаситель – эти элементы относятся к дополнительным.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
