Как чистить печь?
Первая чистка
По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.
При чистке я обычно придерживаюсь следующей последовательности:
- беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
- убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
- с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
- достаю сам поддон и вытрушиваю отходы.
Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.
Удачной работы!
Проверка герметичности и работоспособности печи
Проверка герметичности и работоспособности печи является важным шагом перед началом эксплуатации. Ниже приведены основные этапы проверки герметичности и работоспособности печи:
Проверка герметичности двери печи
- Визуальный осмотр — проведите визуальный осмотр двери печи и убедитесь, что нет видимых трещин или повреждений.
- Проверка уплотнителя — проверьте состояние уплотнителя двери. Если он поврежден или изношен, замените его.
- Проверка герметичности — закройте дверь печи и убедитесь, что она надежно закрыта и нет зазоров между дверью и корпусом печи. Для проверки герметичности, вы можете использовать тест на дым.
Проверка тяги дымохода
- Проверка дымохода — визуально проверьте дымоход на наличие нагара, сажи или других препятствий.
- Проверка тяги — зажгите небольшой лист бумаги и поднесите его к отверстию дымохода. Дым должен направляться вверх, что говорит о хорошей тяге.
- Проверка воздухозаборника — убедитесь, что воздухозаборник открыт и свободен от препятствий.
Проверка работоспособности печи
- Проверка дыма — после запуска печи, проверьте дым, который должен выходить из дымохода. Дым должен быть беззапаховым и чистым.
- Проверка равномерности нагрева — убедитесь, что нагрев внутри печи равномерный и нет зон, где температура значительно выше или ниже.
- Проверка температуры — используйте термометр, чтобы измерить температуру внутри печи. Температура должна быть в пределах допустимых значений, указанных в инструкции по эксплуатации.
- Проверка герметичности и работоспособности печи не только гарантирует ее безопасность и эффективность, но также позволяет обнаружить и устранить возможные проблемы до начала использования.
Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона
Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:
- трубу диаметром 80-100 мм и длиной 4 м;
- стальной уголок для изготовления подставки и внутренних элементов теплообменника;
- листовую сталь для выполнения днища верхней камеры и заглушки;
Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л
- тормозной диск;
- шланг для подачи топлива;
- хомуты;
- полудюймовый вентиль;
- петли;
- полудюймовую трубу для подачи масла.
Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.
В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.
Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов
Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.
Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.
Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

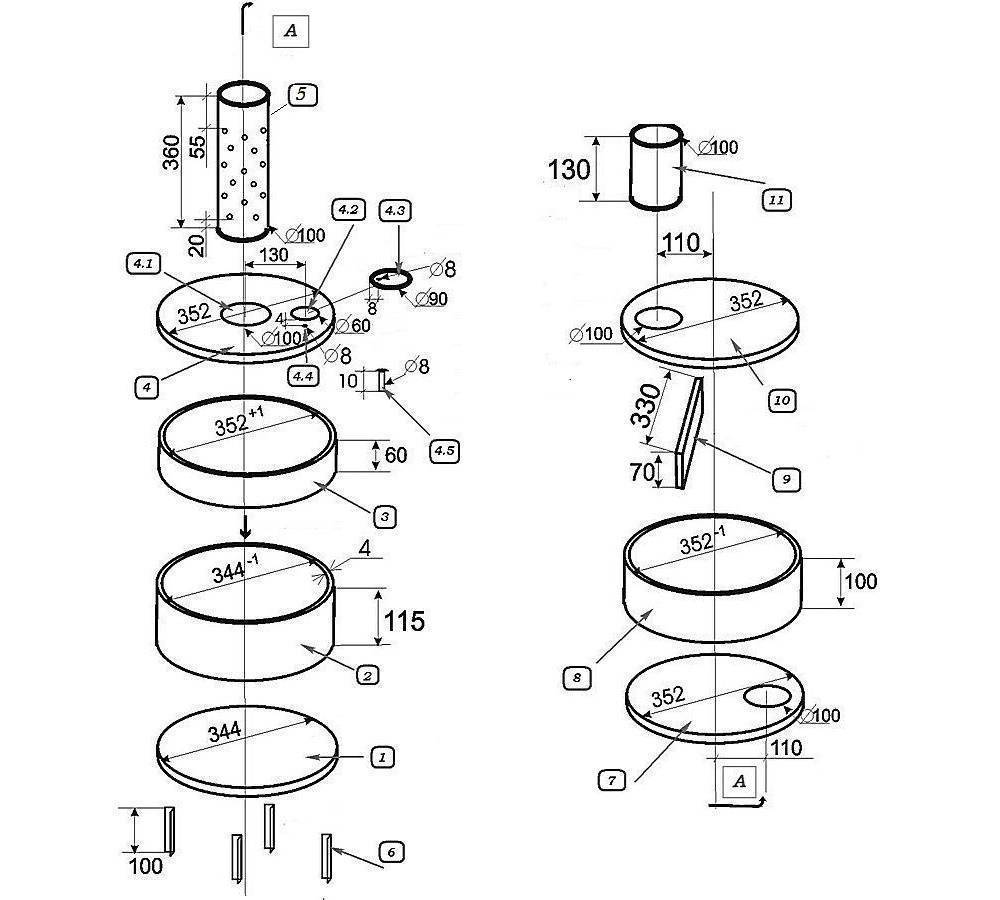

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

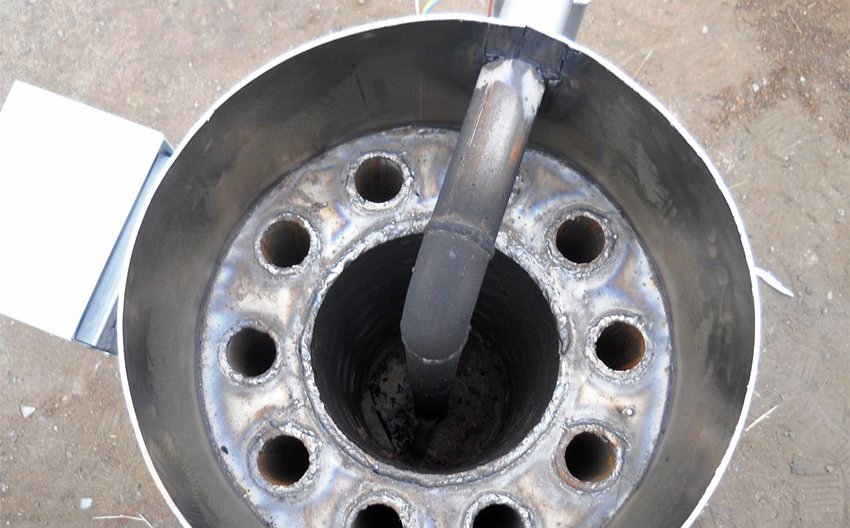

Для изготовления поддона используется чугунный автомобильный тормозной диск
Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон. Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.
Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.
Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.
Монтаж печи, работающей на отработанном масле
Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.
Среди важных аспектов, касающихся конструкции можно выделить следующие:
- внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
- толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
- длина горелки должна быть больше значения ее диаметра;
- оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
- трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
- дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
- допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).
Что потребуется для работы
- чертеж;
- сварочный аппарат и электроды;
- болгарка, отрезные круги для металла, напильник, наждачная бумага;
- стальные уголки или арматура;
- набор сверл и дрель;
- стальные листы толщиной 4 и 6 мм;
- трубы для дымохода и горелки;
- молоток;
- рулетка и уровень.

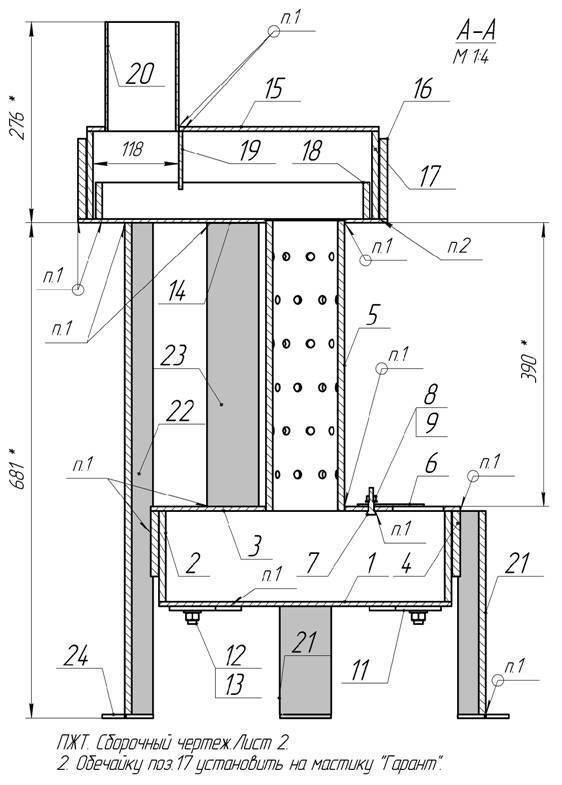

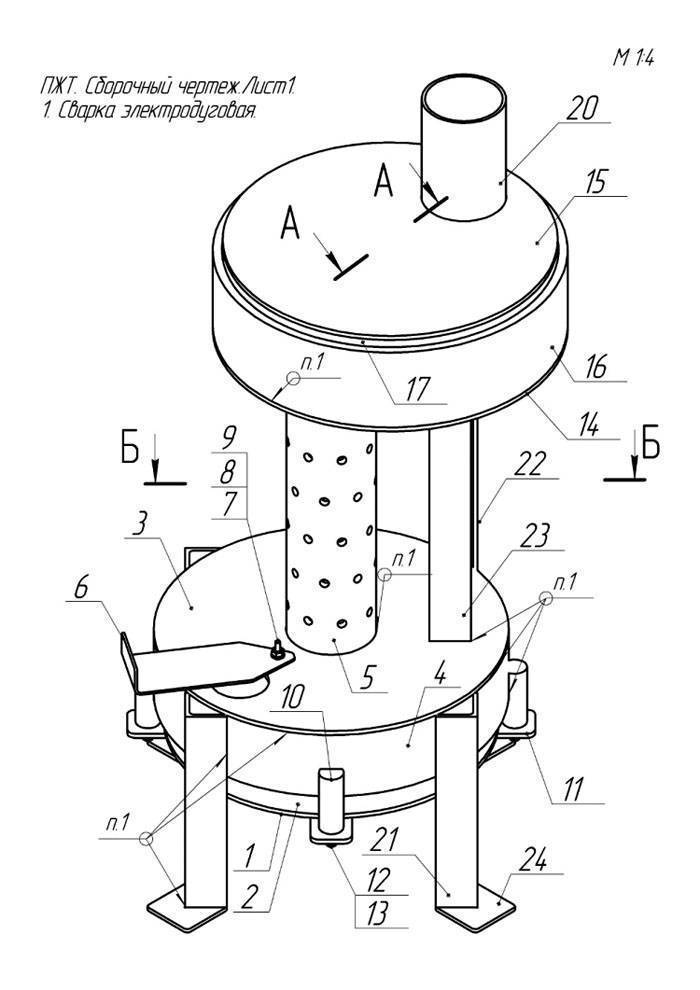

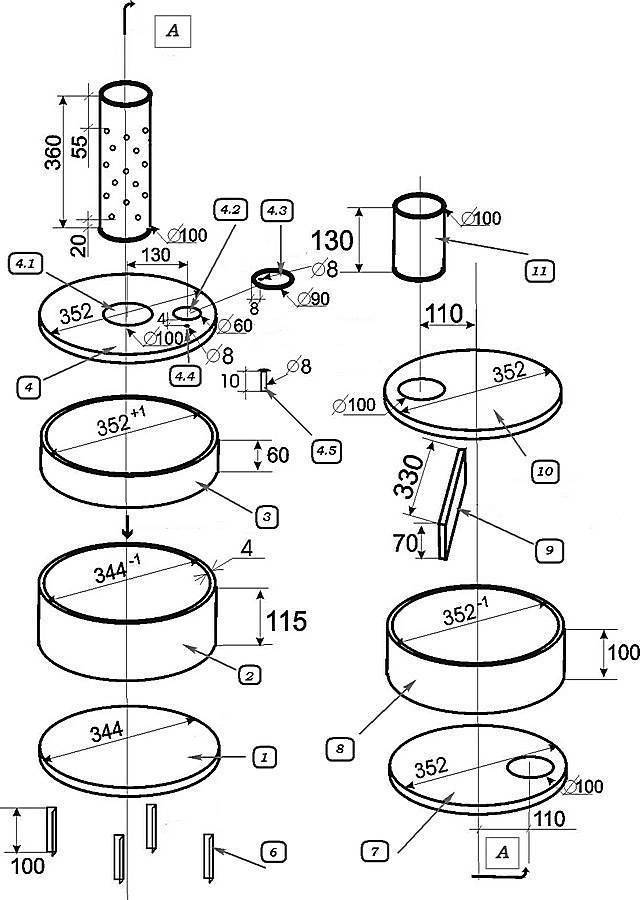

Подготовка и сборка печи (чертеж)
- Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
- Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
- Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
- Производим сборку верхнего резервуара (привариваем стенки к донышку).
- Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
- На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
- Проверяем размеры деталей. Монтируем уплотнительное кольцо.
- Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
- Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.
Создание печи на отработанном масле своими руками — видео урок
Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.
- Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
- Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
- В верхнем баке устанавливаем перегородку.
- Привариваем патрубок, который будем подключать к дымоходу.
Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.
На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.
Эксплуатационные и технические характеристики самодельной печи на отработке
Печь предназначена для нагрева воздуха в пожаробезопасном помещении
В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).Внимание! В печи можно использовать масло и только масло! Недопустимо использовать в качестве топлива легковоспламеняющиеся вещества, такие как бензин, растворители, ацетон и т.п

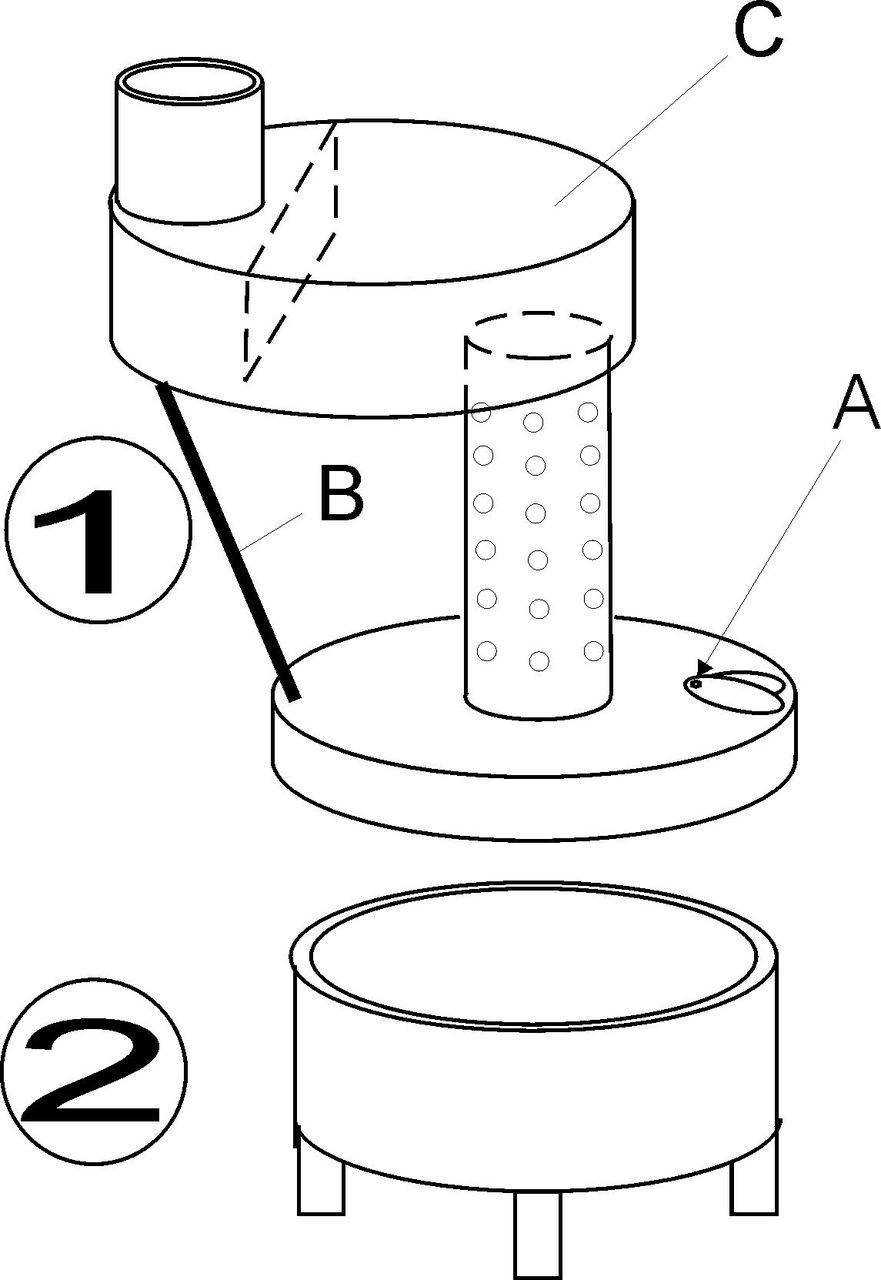

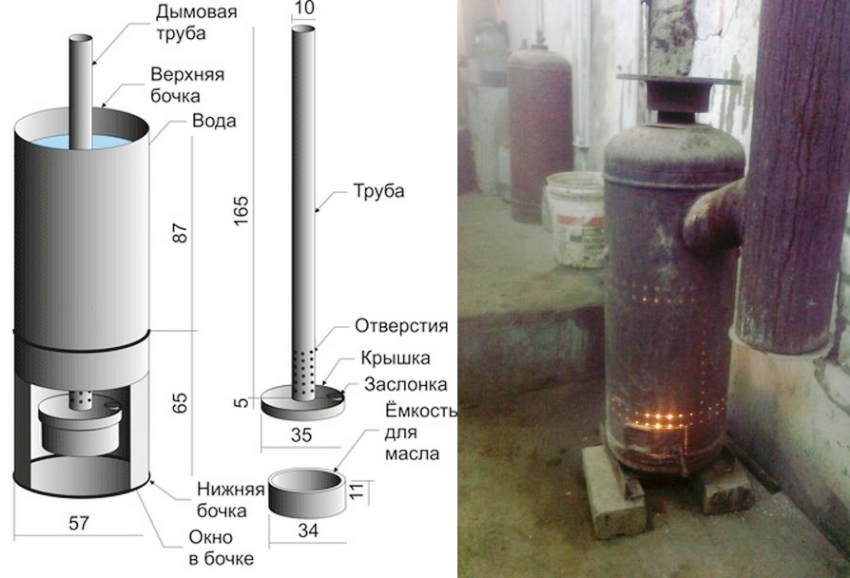

Схема печки на масле
Технические характеристики
— минимальная высота дымохода 4 м; (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.
— диаметр дымохода 102 мм;
— габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм;
— масса печи 28 кг.
При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час; кпд 75%; температура печи — 800-900 градусов, а на выходе из печи — 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки. Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).
Достоинства печи на отработке
1. Самое главное достоинство такой печи на масле — это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают — летом в автомастерской копят масло, а зимой топят им гаражи.
2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.
3. В конструкции печки нет таких усложненных элементов как форсунки и капельницы. Поэтому она проста надежна в изготовлении и эксплуатации. Что привлекает в конструкции данной печки, это наличие подробных
чертежей и, соответственно, возможность сделать печь на отработке своими руками.
Как разжигать печь на отработанном масле
Перед розжигом печи необходимо осмотреть дымоход и печь в целом. Убрать посторонние предметы с печи и из емкости для топлива. Нельзя допускать присутствие воды в этой емкости.
Залить через отверстие небольшое количество масла — 2-3 литра. Для быстрого розжига долить 50-100 грамм жидкости для розжига (керосин, дизтопливо, печное топливо или специальную жидкость). Смочить самодельный бумажный фитиль или ветошь в жидкости для розжига или в масле, поджечь его и опустить в отверстие для топлива на дно емкости для отработанного масла. Немного прикрыть отверстие, оставив щель шириной 1-2 см. Жидкость должна загореться. Регулируя размер щели, разжечь печь до устойчивого горения. Спустя 2-5 минут масло должно закипеть, печь нагревается и входит в рабочий режим.
Здесь скачайте чертеж печи на отработке и подробные инструкции.

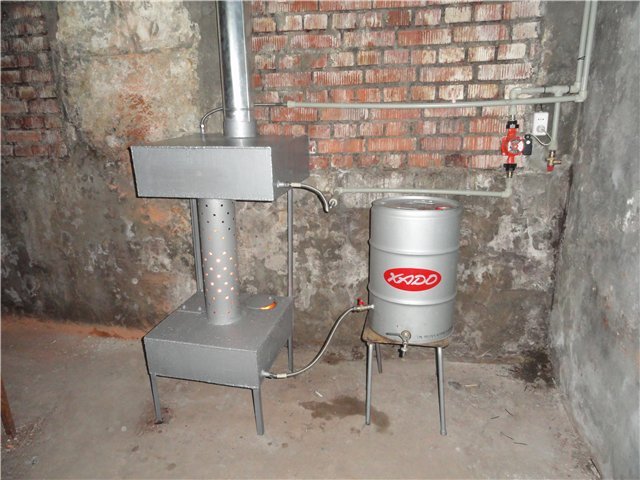

Смотрите как изготовить и как работает печь на отработанном масле на видео.
Первый начальный вариант печки
Доработка печки лабиринтом
Чертежи и сборка на видео (в 2 частях)
Далее еще один вариант печи на отработке.
Чем опасна Печь на отработке?
Печь на отработке (обычно называемая печь для сжигания отходов или мусоропроводная печь) представляет собой специальное устройство, предназначенное для сжигания различных видов отходов. Однако такие печи могут быть связаны с определенными опасностями и проблемами:
Выделение вредных веществ: В процессе сжигания разнообразных отходов могут образовываться вредные вещества, такие как диоксины, фуроаны, тяжелые металлы и другие токсичные соединения. Эти вещества могут попадать в атмосферу и иметь негативное воздействие на окружающую среду и здоровье людей.
Загрязнение воздуха: Сжигание отходов в печах может привести к загрязнению воздуха выбросами и продуктами сгорания. Это может ухудшить качество воздуха в окрестностях печи и повысить уровень вредных веществ в атмосфере.
Риски пожара: Работа с печами на отработке требует строгого контроля и обслуживания, чтобы избежать возгорания и пожара. Неконтролируемый пожар может привести к разрушению печи и распространению огня.
Неэффективное использование ресурсов: Сжигание отходов может быть менее эффективным способом управления отходами, по сравнению с другими методами, такими как переработка, утилизация или компостирование. Это может привести к недостаточному использованию ресурсов и увеличению объемов отходов.
Отсутствие переработки: Сжигание отходов лишает возможности повторного использования и переработки материалов. Это может привести к упущению экологически более устойчивых методов управления отходами.
Из-за указанных опасностей и негативных последствий, многие страны и регионы стремятся ограничить или заменить сжигание отходов более экологически безопасными методами управления отходами, такими как переработка и утилизация.
Вариации печей на отработке
1. Вариантов исполнения таких буржуек множество. Меняться может как их форма (она может быть любой), так и расположение отдельных ее частей.
Конструкция печи может быть любой
2. Более усовершенствованной моделью является печь с расширительным бачком для отработанного масла. Регулировка подачи топлива в ней осуществляется с помощью крана. При таком варианте объем камеры для масла может быть меньшим.

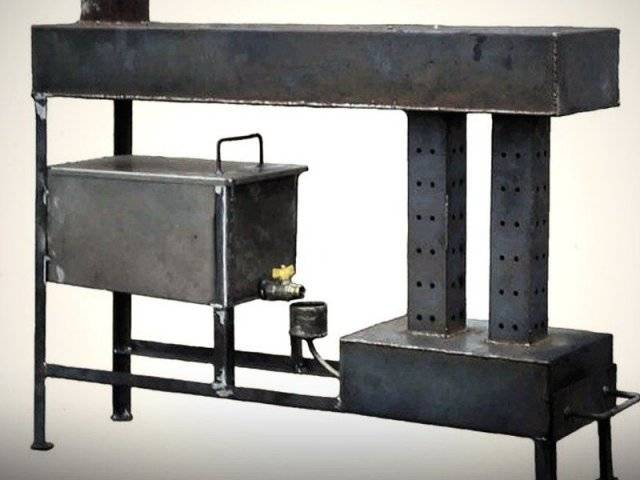

Печь с дополнительным баком для подачи отработки
Еще один вариант буржуйки с баком для доливки масла
3. Для отопления больших помещений можно использовать принудительный поддув с помощью вентилятора. Подобное усовершенствование не только ускорит подачу тепла в помещение, но и предохранит металл от излишнего перегрева и выгорания.
4. С помощью внутреннего обдува верхней камеры возможно повысить КПД печи за счет увеличения скорости и объема сгорания газа. Причем дымить такая конструкция будет гораздо меньше. Для увеличения нагнетания воздуха используют канальный вентилятор, который крепится рядом с печью и подключается к ней с помощью 100-миллиметрового воздуховода с заслонкой для регулировки поступления воздуха. Во избежание обратной тяги после вентилятора монтируется обратный клапан.
5. Для того, чтобы печь работала в автоматическом режиме, в ней можно предусмотреть капельную подачу масла.
Печь с капельной подачей масла
6. Так как подобная конструкция весьма экономична, а ее КПД достаточно высок (до 75%), печь на отработке вполне можно использовать для отопления теплиц или помещений для содержания животных. Для равномерного обогрева помещений можно предусмотреть в ней водяную «рубашку» объемом 100-120 л. Для этого печь или дымовая труба окружается второй стенкой, заполненной водой. При этом в «рубашке» делается два сгона: один сообщается с водопроводом, а второй – с батареями отопления.

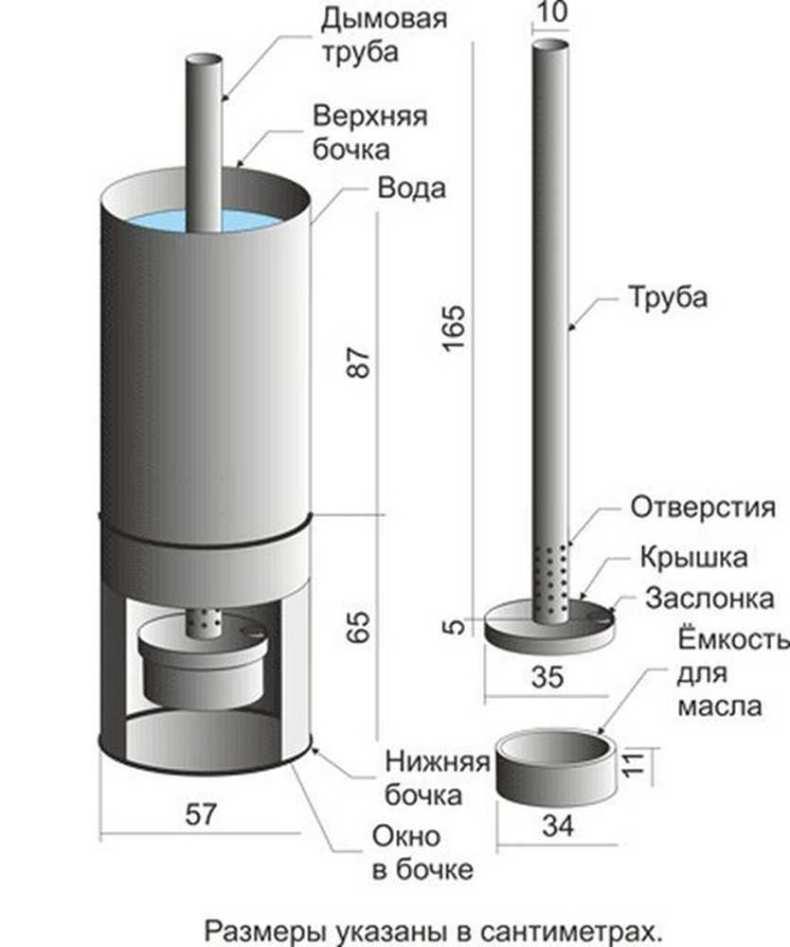

Печь с водяной «рубашкой» на дымоходе
Водяной «рубашкой» в такой буржуйке является труба, огибающая печь
Расход топлива
В качестве топлива могут быть использованы моторные, гидравлические или трансмиссионные масла. Использовать растительные масла, мазут, термальные или диатермические масла (предназначенные для использования в качестве теплоносителя) строго не рекомендуется (за исключением некоторых моделей).
Удельная теплота сгорания 1 литра отработанного масла – 11-11,3 кВт, в зависимости от производителя и качества состава. Это значит, что для получения 11 кВт тепла, необходим 1 литр топлива. Но даже современные котлоагрегаты не совершенны, КПД, котлов на отработке в среднем составляет 85-90%, т.е. около 10-15% полученного тепла не передается теплоносителю.
Итого, рассчитать расход топлива котлом, работающим на отработанном масле довольно просто: Мощность котла, кВт / 10.
Например, беспрерывно работая на полной мощности 30 кВт котел будет расходовать 3 л/час. Многие производители указывают параметры расхода в паспорте оборудования
Важно понимать, что эти показатели даны для беспрерывной работы на полной мощности, что бывает довольно редко. Обычно котлы работают не более 1/3 времени суток, поэтому указанные расчеты можно смело снижать в 2-3 раза
Достоинства и недостатки
Из явных плюсов данной печи стоит выделить низкую стоимость топлива. Отработанное масло не очень дорогое, а если найти человека, который занимается скупкой и продажей, то можно договорившись на скидку получать отработанное масло почти за бесплатно. Таким образом можно бюджетно обустроить отопление в гараже, за счет печи на отработке. Также из плюсов стоит отметить, что при сжигании масла не получается каких-либо вредных соединений. Если выполнить всё правильно, то не надо будет даже чистить печь после долгого использования. Тем самым вы сможете использовать такую систему отопления даже в плохо проветриваемом помещении, однако мы всё равно рекомендуем организовать приток свежего воздуха. Дело в том, что при горении печи на отработке требуется много кислорода,что приводит к «выгоранию» кислорода. Так же из плюсов стоит отметить низкие затраты на саму печь. За счет того что в основном при её сборке используются б/у баллоны или обрезки металла, стоимость будет невелика. А если есть навыки сварки и понимание чертежей, собрать такую печь самостоятельно не составит никакого труда и будет практически бесплатной.
Минусы у такой системы тоже есть и на них стоит уделить пристальное внимание
Как и любой другой открытый тип печи, важно, чтобы место, рядом с которым будет стоять сама печь, было чистым. Нужно убрать все вещи и предметы, которые могут загореться от высоких температур, а также любую продукцию, которая легко воспламеняется
В идеале стоит отодвинуть и то, что может начать плавиться. Поскольку печи такого типа ничем не обшиваются, для того чтобы обеспечивать постоянный приток кислорода для поддержания процесса горения и полного сгорания топлива. Если не обеспечить постоянный приток кислорода, это может вызвать выделение опасных испарений. Еще одна из особенностей эксплуатации заключается в том, что из-за того что материал корпуса печи в процессе работы раскаляется докрасна, необходимо для обеспечения пожарной безопасности использовать только углекислотные огнетушители. В случае применения порошковых есть риск взрыва пены об раскаленный металл. Ещё из-за конструктивных особенностей такие печи легки в создании, но сложны в управлении. Даже после того, как вы полностью закроете перегородку – нужно будет ждать выгорания топлива, пусть и в более спокойном темпе
Нужно убрать все вещи и предметы, которые могут загореться от высоких температур, а также любую продукцию, которая легко воспламеняется. В идеале стоит отодвинуть и то, что может начать плавиться. Поскольку печи такого типа ничем не обшиваются, для того чтобы обеспечивать постоянный приток кислорода для поддержания процесса горения и полного сгорания топлива. Если не обеспечить постоянный приток кислорода, это может вызвать выделение опасных испарений. Еще одна из особенностей эксплуатации заключается в том, что из-за того что материал корпуса печи в процессе работы раскаляется докрасна, необходимо для обеспечения пожарной безопасности использовать только углекислотные огнетушители. В случае применения порошковых есть риск взрыва пены об раскаленный металл. Ещё из-за конструктивных особенностей такие печи легки в создании, но сложны в управлении. Даже после того, как вы полностью закроете перегородку – нужно будет ждать выгорания топлива, пусть и в более спокойном темпе.
Как избежать недостатков?
Недостатки можно нивелировать качественным исполнением самой печи и трепетным отношением к технике безопасности. Самой проблемной и опасной частью таких печей является – бак. Всё дело в том, что неправильная конструкция и не следования чертежам, может привести к тому, что после нагревания он взорвётся. Однако это можно исправить, если использовать горелку из металлической чаши с высоким уровнем плавления, а после сделать капельную систему подачи масла. Таким образом после попадания масла в камеру – оно сразу будет закипать.
У такой системы есть минус, отработка не сгорает полностью, однако это можно исправить, если увеличить доступ к кислороду по средствам дополнительной трубки для смешивания его, из окружающей среды, с пиролизом. В связи с этим настоятельно призываем внимательно ознакомиться с рекомендациями и чертежами исполнения печей на отработке.

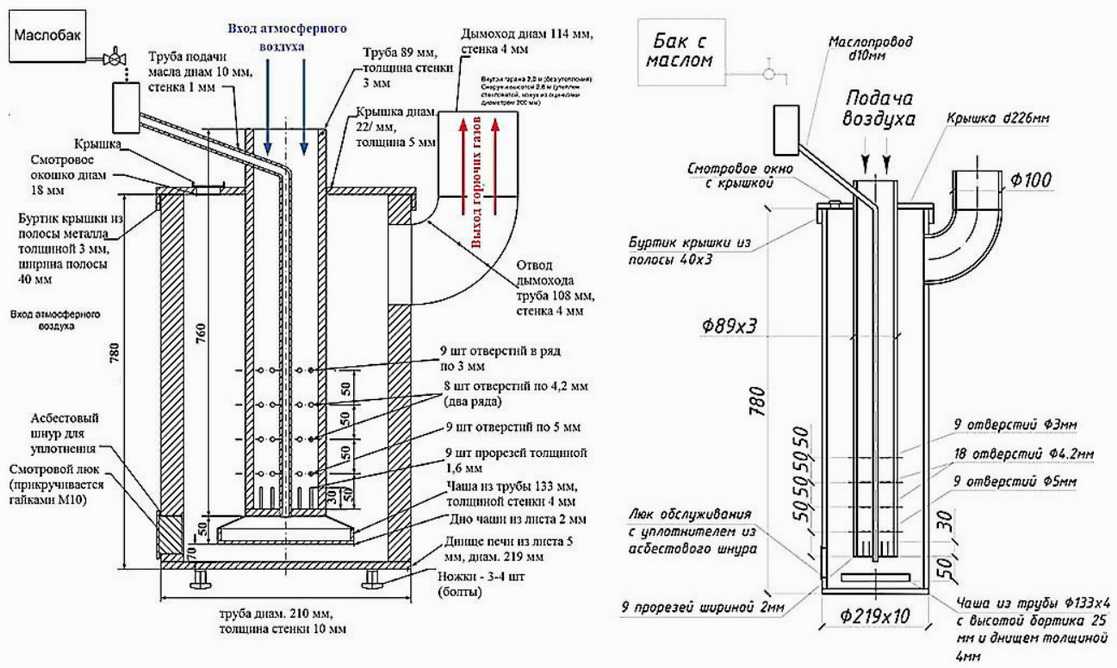

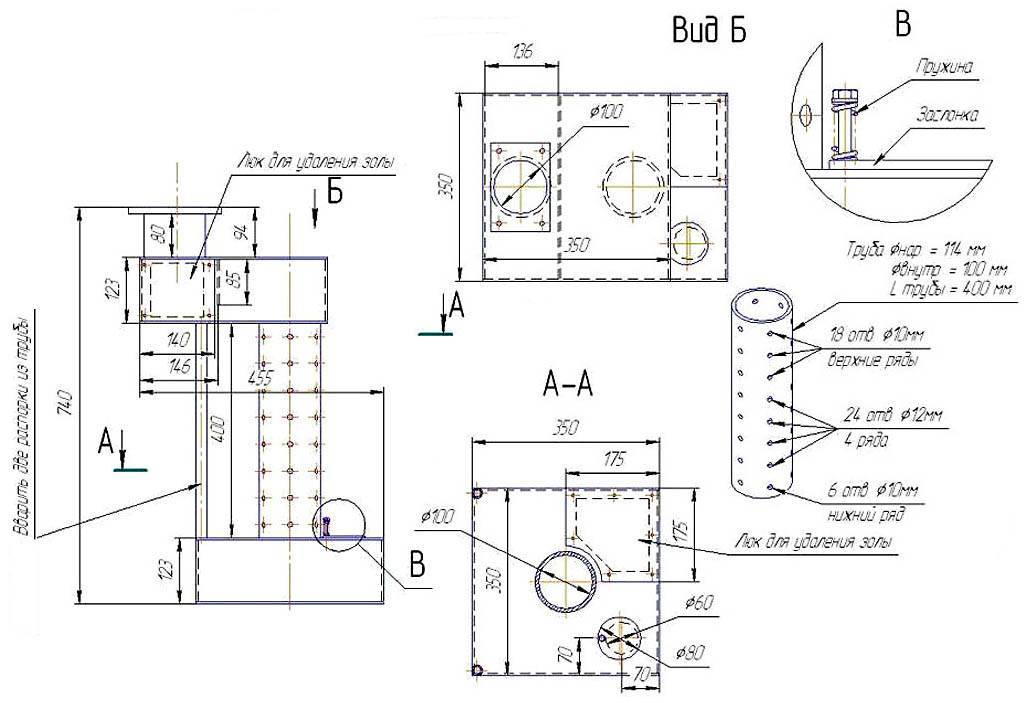

Чертеж капельной печи на отработке
Капельная печь на отработке — это экономически эффективное и экологически чистое решение для получения тепла из отработанного масла или других видов отходов. Процесс создания своей капельной печи требует некоторых знаний и умений. Давайте рассмотрим основные этапы.
Подготовка к проектированию:
Перед началом работы над чертежом необходимо определиться с размерами и характеристиками печи. Это включает в себя определение её мощности, высоты, диаметра и толщины материала для корпуса. Материалы могут варьироваться, но наиболее распространенными являются металлические листы, уголок или труба.
Создание чертежа:
На этом этапе начинается непосредственное создание чертежа. Необходимо начать с основы печи, обозначить где будет находиться топка, куда будет подводиться отработка и где будет выход дымохода.
Выбор оборудования:
Выбор оборудования, которое будет использоваться в процессе эксплуатации печи, крайне важен. Насос для подачи отработки, дымоход и система охлаждения — все это должно быть учтено на этапе проектирования.
| Оборудование | Характеристика | Свойства |
|---|---|---|
| Насос для подачи отработки | Отвечает за подачу отработанного масла в печь | Должен быть достаточно мощным для подачи масла, но при этом обеспечивать его равномерную подачу |
| Дымоход | Обеспечивает отвод продуктов сгорания | Должен быть изготовлен из термостойкого материала, иметь соответствующий диаметр и продуманный маршрут |
| Система охлаждения | Предотвращает перегрев печи | Должна быть спроектирована так, чтобы максимально эффективно отводить избыточное тепло |
| Сенсоры (датчики) | Контролируют различные параметры работы печи (температуру, давление и др.) | Должны быть надежными, точными и реагировать на изменения в режиме реального времени |
| Система аварийной остановки | Предназначена для аварийной остановки печи в случае сбоев | Должна быть легко доступна и надежна в использовании |
| Материал для корпуса | Обеспечивает структурную прочность и термоизоляцию печи | Должен быть долговечным, термостойким и обладать хорошими теплоизоляционными свойствами |
Определение способа подачи отработанного масла:
Насос, гравитационная подача или другой способ подачи отработанного масла должен быть продуман и указан на чертеже.
Установка и подключение системы безопасности:
Система безопасности включает в себя различные сенсоры, например, датчики температуры, а также средства для аварийной остановки печи.
Подробная схема дымохода:
Важным элементом чертежа является схема дымохода. Её необходимо продумать таким образом, чтобы дым полностью уходил из помещения, не создавая опасности для здоровья людей.
Размеры и материалы для изготовления:
На этом этапе определяются и указываются конкретные размеры и типы материалов, которые потребуются для изготовления печи. Это включает в себя толщину стенок, диаметр дымохода, и так далее.
Финальное оформление чертежа:
После того как все детали и элементы печи отражены на чертеже, следует провести его финальное оформление. Это включает в себя проверку всех размеров, исправление возможных ошибок и дополнение чертежа всей необходимой информацией.
Изготовление печки из газового баллона
Сделать печь из листового металла не сложно. Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны. Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.
Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.
- Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
- Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
- Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.
- Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.
Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:
- С баллона нужно срезать верхнюю и нижнюю части.
- Из получившихся половинок изготавливают разборную камеру сгорания для масла.
- К нижней части приваривают металлические ножки.
- В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
- По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
- В этой трубе проделывают ряд отверстий для воздуха.
- Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
- На последнем этапе изготавливают и устанавливают дымоход.
Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.
Немало полезных рекомендаций по изготовлению печки на отработке содержится в видеоматериале:
Нередко в рекомендациях по изготовлению печей на отработке отсутствуют точные размеры. В них нет большой необходимости, поскольку работу конструкции легко отрегулировать.
Это самый простой вариант использования газового баллона для создания такого обогревателя. На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.
Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива
Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:
- Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.
- Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
- Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
- Для удаления сажи верхнюю часть конструкции нужно обстучать.
Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.
На авторемонтных предприятиях недостатка в отработанном масле не бывает, но как быть рядовым автолюбителям? Им рекомендуется обзавестись подходящей емкостью, в которой можно собирать отработку, полученную в летнее время. Зимой это топливо будет использовано. Тем же, кто не имеет автомобиля, но решился обзавестись такой печью, следует поинтересоваться наличием ненужной отработки на СТО. Сотрудники этих предприятий почти всегда готовы поделиться отработанным ресурсом бесплатно или по символической цене.
Видео инструкции
Ответы на часто задаваемые вопросы
Какой расход у печи на отработке?
Расход топлива зависит от качества отработки, мощности и конструкции печи, размера отапливаемого помещения. Самодельная печка минимальной мощности 20 кВт за час сжигает примерно 2 л масла. Если мощность повышена до максимальных параметров 30 кВт, расход отработки увеличивается до 3 л/час. У заводских печей имеется регулировка режимов горения, что позволяет изменять количество сжигаемого масла.
Как работает печка на отработке?
Простейшая печка для гаража работает по принципу старой керосиновой лампы. Горящая отработка выделяет тепло, но вместе с ним идет много дыма и сажи. Работа правильно сконструированной печи построена на основе пиролиза. При нагревании молекулы отработки расщепляются на химические элементы. Происходит их окисление воздействующим кислородом. После охлаждения химические компоненты преобразуются в безопасный для здоровья человека водяной пар и азот.
Какая стоимость печки на отработке? (максимальная, средняя, минимальная цена)
Минимальная цена у обычной печи без водяного контура – около 7900 рублей. Средний ценник характерен для моделей с водяным контуром – от 8900 рублей. Печи из нержавейки с автоматикой мощностью больше 20 Вт считаются самые дорогие. Стоимость начинается от 23700 рублей.
Как топить печку на отработке?
При первом розжиге залейте в топливный бак 2/3 объема отработки, добавьте 20 г бензина. В топке возле отверстия подачи масла разожгите бензин, используя фитиль из ткани или бумаги. После разогрева трубы-инжектора начнется испарение паров топлива с образованием устойчивого столба пламени. Среднее время разогрева – 10 минут.
Какая температура горения отработанного масла?
Оптимальная температура горения отработки без образования дыма и сажи – 180оС.
- Голованов В.И. «Справочник слесаря-монтажника технологического оборудования» 2010 год
- ГОСТР 52079-2003. «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов» М. 2005 год
- Покровский Б.С. «Основы слесарных и сборочных работ» 2015 год
