Принцип работы и устройство пиролизной печи

Изготовление пиролизных печей

Решая, как смастерить пиролизную печь своими руками, необходимо учитывать площадь и тип обслуживаемого пространства. Работы выполняются на основе чертежей, для создания которых необходимо определить размеры и форму корпуса, уточнить тип расположения отсека для закладки твердого топлива и камеры дожигания газов.

Материалы и инструменты

Для изготовления металлической установки пиролизного горения следует собрать следующий набор подсобных материалов и инструментов:

• стальные листы толщиной в 3-4 мм марки Ст20,
• уголки стальные 50 мм – 4 шт,
• труба d50,
• арматурные элементы,
• трубы для дымохода d120,
• кирпичи – 15 шт,
• электросварочный аппарат плюс электроды,
• электродрель, болгарка,
• молоток, строительный уровень, рулетка, маркер.

Для изготовления металлической установки пиролизного горения следует не забыть про болгарку

При выборе материалов для самостоятельного изготовления газогенератора стоить отдать предпочтение качественным и надежным ресурсам, от этого зависит эффективность устройства и безопасность эксплуатации.

Чертежи и расчеты

Чертеж изделия можно сделать самостоятельно, взяв за основу изображение выбранного агрегата. Далее, учитывая особенности устройства, проводят расчет необходимой мощности. Для этого сначала определяют требуемую мощность установки в режиме пламенного горения, далее вычисляют параметры при режиме газогенерации.

Далее рассчитывают объем топливной закладки, который необходим для обеспечения необходимой мощности. Для этого вычисляют массу топлива, учитывая, что ресурс сгорает только на 80%. При этом стоит помнить, что КПД самодельного очага пиролизного действия в среднем равен 50%.

В конце рассчитывают объем топки с учетом того, что коэффициент загрузки не должен превышать стандартное для этой отрасли значение 0,63.

Выбор и подготовка места

Выбирая место установки печной конструкции, следует учитывать, что пространство вокруг любого очага должно соответствовать требованиям пожарной безопасности:

• оформляется площадка-основа в виде платформы с ровной поверхностью из негорючих материалов,
• габариты основания должны быть больше, чем параметры возводимой конструкции,
• между агрегатом и стенами помещения выдерживается расстояние не менее 80 см,
• поверхности стен покрывают жаропрочными облицовочными материалами.

Для обеспечения безопасной эксплуатации поверхность пола не менее 1,2 м перед отопительным агрегатом укрепляется негорючим покрытием.

Изготовление и установка

Работы выполняются в следующем порядке:

1. В начальном этапе делают необходимые заготовки в виде элементов для вертикальных стоек. Далее по ширине установки отмеряют горизонтальные компоненты, после чего детали каркаса сваривают. При изготовлении стенок в передней панели проделывают отверстия для топки и зольника, оснащают их крепежными элементами для установки навесных дверок. Для монтажа колосниковой решетки и поддона с перфорацией, разделяющей топочный отсек от камеры дожига, к внутренней поверхности крепят уголки.
2. В боковую стенку необходимо врезать поддувало с заслонкой. Для этого из короткого отрезка трубы заготавливают поддувало, просверлив отверстие для оси заслонки. Из арматуры делают ось заслонки, к которой приваривают стальной диск, параметры которого соответствуют внутреннему диаметру поддувала.
3. Начиная с днища, сваривают детали корпуса, далее укладывают колосниковую решетку с элементом перегородки. После чего приваривают крышку.
4. В отверстие крышки вваривают отвод с углом поворота 90° для подключения корпуса к дымоходу. К отводу присоединяют боров – горизонтальный участок длиной 1 м. Он нужен для того, чтобы задерживать выход газов из камеры дожигания.

Пример изготовления пиролизной печи своими руками

Шиберную заслонку, которая устанавливается в конце горизонтального участка, выполняют по тому же принципу, что и заслонку поддувала. Но в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, также на диске вырезается сектор в ¼ основы.

Устройство и принцип действия пеллетной горелки

Большинство пеллетных горелок предусматривает наличие следующих модулей:

• Шнекового конвейера, посредством которого осуществляется подача гранулированного топлива в камеру сгорания;
• Приводного электродвигателя;
• Электронным контроллером, отслеживающим параметры сгорания топлива и обеспечивающим внесение своевременных корректив в работу устройства;
• Специального датчика, контролирующего количество кислорода в отработанных газах;
• Гофрированного рукава, позволяющего предотвратить возгорание пеллет в бункере при возникновении обратной тяги;
• Камеры сгорания со встроенной колосниковой решеткой;
• Нагнетающего вентилятора, обеспечивающего подачу воздуха, необходимого для эффективного сжигания пеллет. Количество подаваемого в камеру сгорания воздуха зависит от частоты вращения вентилятора и регулируется автоматикой в зависимости от выбранного температурного режима;
• Электрического ТЭНа, обеспечивающего автоматический розжиг гранул в камере сгорания.

Принцип работы пеллетной горелки

Из внешнего бункера гранулы попадают в загрузочное окно шнекового транспортера, который доставляет пеллеты в камеру сгорания горелки. Интенсивность горения зависит от количества поступающего в камеру сгорания топлива, непосредственно связанного с частотой вращения вала приводного электродвигателя. Необходимая для обеспечения заданного температурного режима частота вращения двигателя регулируется электронным контроллером.

Не менее важным фактором для обеспечения стабильности процесса горения и полного сжигания топлива является наличие в камере сгорания достаточного количества кислорода. В пеллетных модулях подача воздуха в камеру сгорания осуществляется с помощью специального вентилятора, также управляемого электронным контроллером.

Схема регулировки температуры теплоносителя выглядит следующим образом:

1. Из бункера, с помощью шнекового транспортера пеллеты поступают в камеру сгорания. Одновременно с этим, включается вентилятор, обеспечивающий подачу воздуха.
2. По сигналу контроллера происходит воспламенение гранул с помощью электрического ТЭНа;
3. Как только температура теплоносителя достигает заданного значения, термодатчик передает соответствующий сигнал электронному блоку управления, который переводит устройство в ждущий режим;
4. В случае снижения температуры теплоносителя ниже запрограммированного значения, датчик температуры снова подает сигнал на электронный контроллер. Автоматический блок управления включает вентилятор, обеспечивая тем самым дополнительный приток кислорода в камеру сгорания. Избыток кислорода приводит к увеличению интенсивности процесса горения и теплоноситель вновь разогревается до заданной температуры.
5. Если в ждущем режиме произошло затухание гранул, АСУ подает соответствующий сигнал на электрический ТЭН, обеспечивающий автоматический розжиг.

Несмотря на то что принцип работы пеллетной горелки не отличается особой сложностью, стоимость этого агрегата достаточно высока. Для сокращения материальных затрат, связанных с переоборудованием котла на пеллетное топливо, некоторые владельцы твердотопливных отопительных агрегатов изготавливают пеллетную горелку своими руками. Как и любое другое производство, изготовление этого устройства начинается с создания комплекта технической документации, проще говоря, чертежей.

Достоинства и недостатки

У печей такого типа имеется ряд преимуществ. Перечислим основные.

• Высокая экономичность печи за счет более полного и длительного сгорания топлива.
• Экологически безопасная. В выходящих из дымохода продуктах сгорания очень мала доля вредных и грязных веществ. Практически, это небольшая доля CO и остальное — пар. Данные печи называются бездымные именно по этой причине. Как следствие — чистый дымоход и отсутствие сажи. Конечно, все это верно при использовании обычных дров или угля.
• Достаточно быстрый нагрев топлива.
• Более высокий КПД (до 85%), чем у обычных печей.
• Большой интервал тепловой мощности— печь может работать в диапазоне от 5 до 100% мощности.
• Возможность подключения любого контура отопления (с естественной и принудительной циркуляцией, для отопления и для отбора горячей воды для хозяйственных нужд).
• Возможно применение различных видов топлива, как твердого (вплоть до сырых дров, мусора и автомобильных покрышек), так и жидкого (существуют модели для сжигания машинного масла — отработки).
• Минимальный контроль человека — загрузка топливом раз в сутки и редкая выгрузка золы без останова печи.

Несмотря на многочисленные достоинства, у данных печей есть и ряд недостатков.

• Достаточно большие по размерам.
• Необходимо наличие площадки для складирования топлива.
• При сжигании мусора, различных отходов, все-таки присутствуют запахи и примеси при сжигании. Поэтому при планировании сжигания отходов следует продумать систему вентиляции в помещении с печью.
• Для наличия хорошо работающей системы желательна установка вентиляторов в печь (котел) и насосов (в систему отопления), а это влечет за собой зависимость от электросети.
• Скапливание конденсата в выходном канале и дымоходе. Обусловлено это низкой температурой выходящих отходящих газов. Как правило, для сбора конденсата в конструкции предусматривают накопитель. Из-за конденсата выходная труба с дымоходом должны быть большого диаметра или сечения, и утеплены на улице — во избежание застывания конденсата при морозах.

Топливо для печи

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%.

Выделяют следующие виды топлива:

• Дрова. Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба, однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
• Пеллеты. Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
• Каменный уголь. Такое сырье применяется для поддержания тепла в производственных помещениях.
• Евродрова. Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Конструкция и составные части

Перевозимые агрегаты строят из жаропрочной нержавейки. Устройство состоит из сушильного реактора, пиролизного реактора, камеры охлаждения твёрдых пиролизных продуктов и реактора, в котором охлаждается и конденсируется парогазовая смесь углеводородов.

Модули мобильного агрегата установлены на единую раму. В процессе утилизации отходы непрерывно двигаются сквозь реакторы по шнековым транспортёрам. Система подачи отходов работает от мотор-редуктора, движение передаётся зубчатой или цепной передачей. Сама установка перемещается на автоприцепе или грузовом шасси.

Компоненты простейших стационарных установок немного другие, но принцип работы тот же:

• реторта — ёмкость для отходов, устойчивая к нагреву;
• топочная камера — отсек, в котором проходит нагрев ТБО и сам пиролиз;
• теплообменник — устройство для охлаждения и конденсации газа до состояния жидкости.

Продвинутое оборудование оснащено сушильными камерами, измельчителями, датчиками температуры, концентрации веществ в выбросах и т.п.

Разновидности

Булерьян

Это, вероятно, самая известная разновидность пиролизных печей. Булерьян предназначен для работы на дровах. Название изделия происходит от бренда, под которым производились первые печи этого образца.

Конвекционная печь-булерьян.

Ключевых особенности у булерьяна всего две:

1. Вторичная топка находится выше камеры газификации, ближе к дымоходу. Обычно делается наоборот: дожигание летучих продуктов неполного сгорания топлива под первичной топкой поддерживает процесс пиролиза в ней;
2. Топки окружены экраном из труб большого диаметра. После нагрева в трубах возникают конвекционные потоки, быстро и эффективно прогревающие воздух в помещении.

Разводка горячего воздуха от конвекционных труб пиролизной печи-булерьяна.

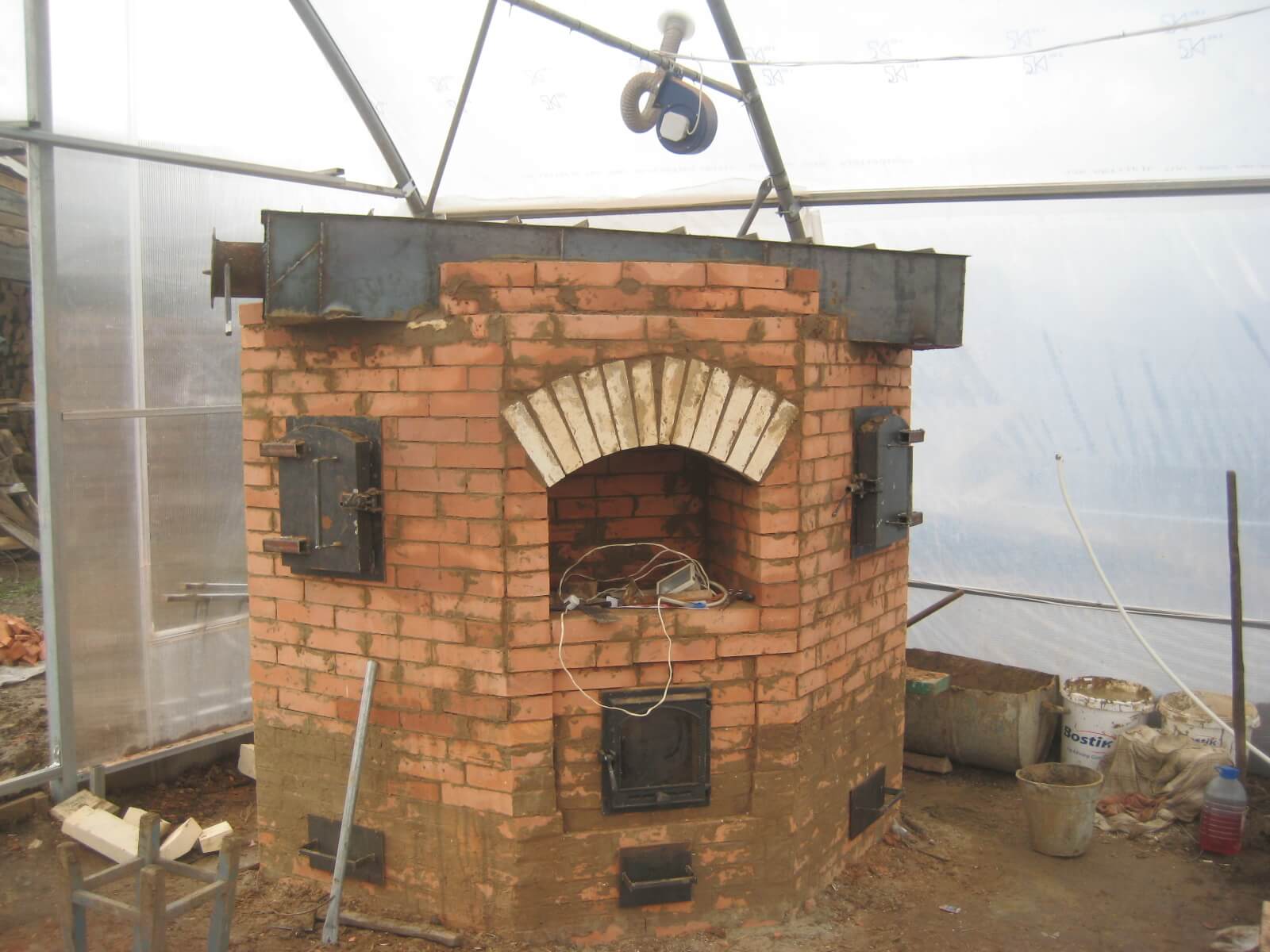

Кирпичная печь

Печь из кирпича может использовать пиролиз ничуть не хуже стальной. Высокая цена материалов и сложность строительства компенсируется высокой теплоемкостью: после прогорания топлива массивная кирпичная конструкция будет отдавать тепло еще несколько часов.

Пиролизная кирпичная печь.

В такой печи формируется два канала для печных газов:

• Канал прямой тяги с естественным движением продуктов сгорания используется при растопке и дозагрузке топлива;
• Пиролизная камера и протяженный основной канал с принудительной тягой задействуются после растопки; тяга в них может управляться автоматикой. Чем длиннее основной дымоход, тем большее количество тепла останется в доме.

Устройство и схема работы кирпичной пиролизной печи.

Котел

Пиролизный котел (его еще называют газогенераторным) принципиально отличается от печи только наличием водяной рубашки вокруг топки или помещенного в нее теплообменника. Автоматика, управляющая дымососным вентилятором, может контролировать как температуру воздуха, так и температуру теплоносителя в контуре.

Устройство газогенераторного котла с принудительной тягой.

Как и любому твердотопливному котлу, газогенераторному требуется обвязка. Она включает:

В открытом контуре с естественной циркуляцией теплоносителя — открытый расширительный бачок, установленный в верхней точке розлива. Розлив прокладывается от бачка к теплообменнику котла с постоянным уклоном, обеспечивающим движение воды самотеком и вытеснение воздушных пробок. После теплообменника котла монтируется короткий вертикальный участок розлива — разгонный коллектор;

Устройство открытой гравитационной отопительной системы.

В закрытой системе с принудительной циркуляцией в состав обвязки входят мембранный расширительный бак, циркуляционный насос и группа безопасности — предохранительный клапан, автоматический воздушник и манометр.

Функция группы безопасности котла — исключить опасный рост давления в контуре при нагреве и сопутствующем ему расширении теплоносителя.

Подключение котла к розливу (первые 1-2 метра от входного и выходного патрубков) выполняется только металлической трубой — стальной, нержавеющей или медной. Пластик и металлопластик здесь не годятся. Дело в том, что при остановке циркуляции в контуре даже после срабатывания термостата теплоноситель будет какое-то время греться тлеющим топливом, что может привести к опасному перегреву труб.

Подключение пиролизного котла на твердом топливе выполнено стальными трубами на сварке.

Печь верхнего (длительного) горения

Устройство печей и котлов длительного горения.

Ее ключевые особенности:

• Большой размер топки (в одном объеме совмещены первичная и вторичная камеры сгорания);
• Подвижный воздуховод для приточного воздуха;
• Тление топлива на верхней поверхности закладки;
• Отсутствие зольника. Небольшое количество образующейся золы уносится через дымоход.

Тяга может быть как принудительной, так и естественной. Как работает такая конструкция?

Вот инструкция по ее растопке:

Изображение	Этап растопки

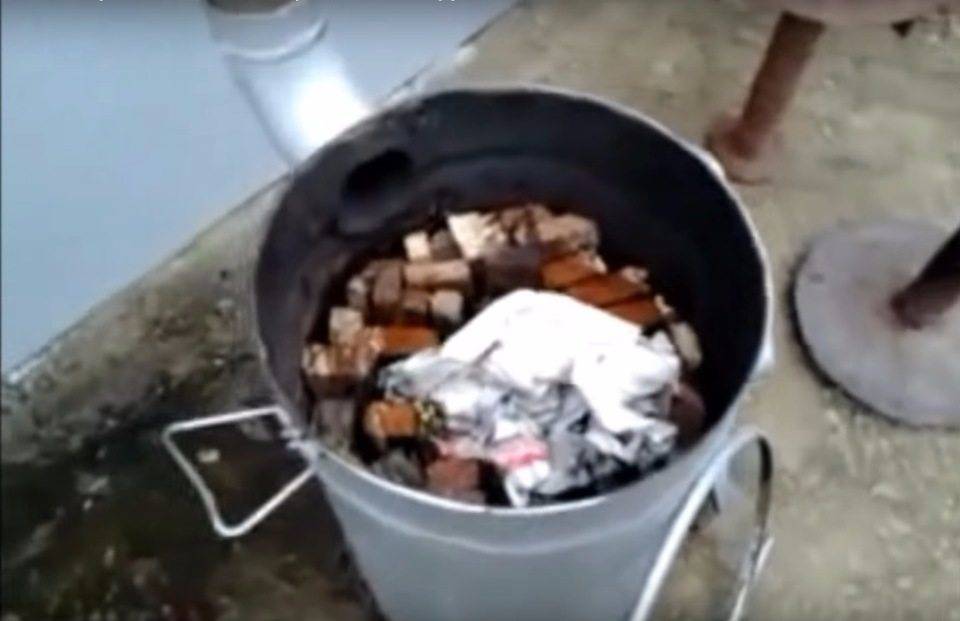

	Загрузка топлива. Это может быть уголь, дрова, ветошь, старый рубероид и любые другие горючие материалы.

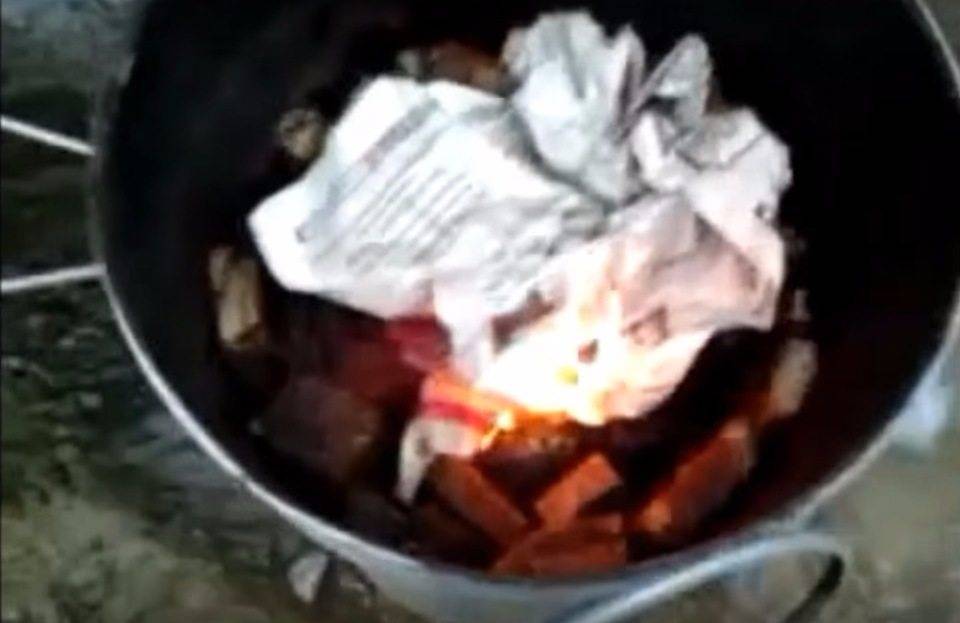

	Горючее поджигается сверху.
	В камеру сгорания опускается подвижный воздуховод, заканчивающийся массивным стальным диском (стаскоблином) с оребрением, которое обеспечивает подачу воздуха ко всей поверхности закладки топлива.

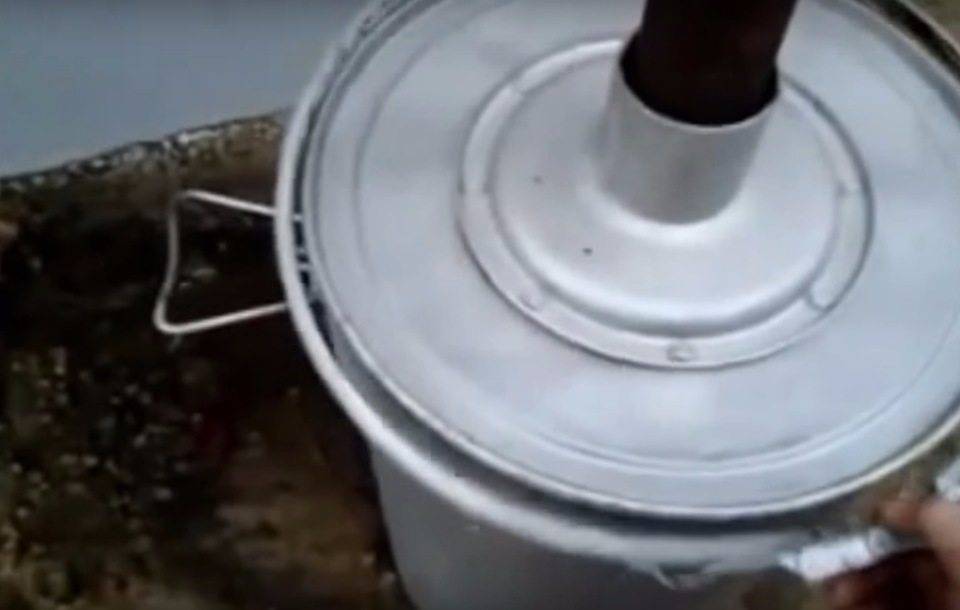

	Топка закрывается герметичной крышкой. Крышка обеспечит приток воздуха в отделение дожигания печных газов только через инжекторы и отвод продуктов сгорания в дымоход.

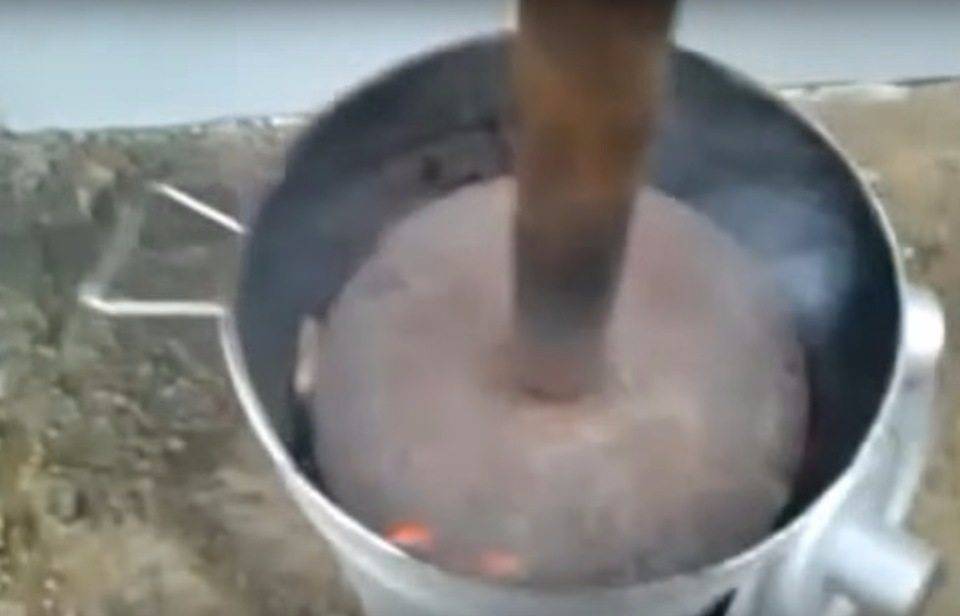

С этого момента ограниченный объем воздуха подается по воздуховоду и распространяется стаскоблином по области тления горючего. По мере прогорания топлива стаскоблин опускается под собственной тяжестью.

Он отделяет камеру тления от камеры дожигания: в верхней части топки к печным газам подмешивается поступающий через инжекторы вторичный воздух.

Советы для самостоятельного изготовления кирпичной печки

Хоть более эффективной и популярной является металлическая печь пиролизного горения, часто устанавливается и кирпичная.

Пиролизная печь из кирпича своими руками, как и металлическая, требует точных расчетов, схемы и чертежа. Используют специального вида кирпич – огнеупорного, который с эстетической точки зрения не хуже обычного.

Еще необходим шамотный кирпич, для изготовления всех внутренних ее перегородок. Часто такие отопительные установки располагают в саунах и жилых домах. Кирпичные пиролизные печи в первого взгляда могут выглядеть как камин и создавать достаточно приятную и уютную атмосферу в доме или бане.

Недостатки

Пиролизная печь имеет и недостатки:

• Требуется место для хранения топлива и поддержания его влажности на необходимом уровне.
• Большие габариты. Требуется относительного много места для размещения.
• Если сжигаются отходы, запах присутствует. Для таких случаев рекомендуется использовать вентиляционную систему.
• Конденсат накапливается в дымоходе, выходном канале. Для него в конструкции обычно предусматривается накопитель, а выходную трубу и дымоход делают большего сечения.

Габаритные пиролизные котлы Учитывая все преимущества и недостатки, пиролизные печи вполне могут составить должную конкуренцию иным источникам тепла.

Потребительские характеристики пиролизных печей

Достоинства таких отопительных устройств неоспоримы:

• Процесс пиролиза обеспечивает длительное горение топлива в автономном режиме. С одной закладки дров можно получать тепло на протяжении 6-12 часов, а, например, уголь может «работать» несколько дней.
• КПД устройства повышается до 80-90%, что намного больше, чем у традиционных твердотопливных печей. Сокращается расход топлива, больше тепла остаётся внутри дома (об этом можно судить по малой температуре дымовых газов – порядка 160 градусов).
• Удаётся автоматизировать некоторые параметры работы теплогенератора.
• После топки остаётся очень мало золы, соответственно приходится намного реже производить её выборку.
• Продукты горения пиролизных генераторов тепла оказывают минимум влияния на экологию.

Принципиальная схема пиролизного теплогенератора с верхним дутьём Есть и ряд недостатков:

• Большинство пиролизных печей являются энергозависимыми, так как принудительная тяга и наддувы предполагают использование электрических вентиляторов.
• Существуют жёсткие требования к качеству топлива, особенно по влажности.
• Пиролизный теплогенератор не может нормально эксплуатироваться на малой мощности, так как при нагрузке, близкой к 50%, газификация топлива становится нестабильной, а на элементах печи может скапливаться дёготь.
• Конструкция этих печей сложнее, а расходы на строительство выше.

Опыт использования пиролизных печей показывает, что это удобные и эффективные источники тепла. Но построить такое отопительное устройство своими руками всё же очень непросто. Мастер должен быть хорошо подготовлен технически (навыки, инструмент), понадобятся точные, грамотно разработанные чертежи.

Правила эксплуатации и обслуживания

Печи длительного горения удобны в использовании, поскольку топливо выгорает почти полностью. Сажа остается в маленьких количествах, соответственно, котел не требует постоянной чистки. Регулярный ремонт пиролизного котла представляет собой просто своевременное устранение различных неисправностей.

При изменении формы дверцы топки следует исправить ее или просто заменить. Если конструкция расходится по шву сварки, то необходимо прекратить эксплуатацию агрегата и срочно устранить неполадки. Использование неисправного пиролизного котла может быть опасно для его владельцев.

Делаем агрегат верхнего горения

Как уже говорилось выше, подобные котлы проще всего изготавливать из пропановых баллонов емкостью 50 литров. Для этого из резервуара нужно выкрутить вентиль и заполнить его водой, а потом отрезать верхнюю часть болгаркой по заводскому шву. Дальше надо сварить такие элементы:

• колосниковую решетку из арматуры, как это сделано на фото;
• трубу с дисковым грузом и распределителями воздушного потока;
• загрузочную и зольную дверцу с ручками;
• согните из листового металла обшивку водяной рубашки.

Сборка теплогенератора производится согласно представленному чертежу. Сначала устанавливаются колосники, потом – труба с грузом и верхняя крышка. После чего приваривается дымоход и устраивается водяная рубашка с наружным утеплением. Больше подробностей показано в следующем видео:

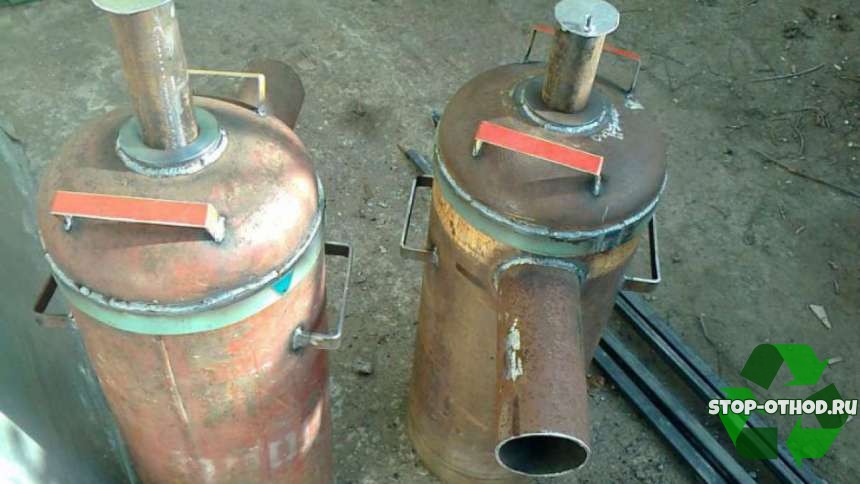

Печь Бубафоня – как работает устройство

Вот такая незамысловатая конструкция «Бубафоня».

Печь Бубафоня настолько проста в исполнении, что сделать ее можно из обычного газового баллона. Несмотря на свою простоту она очень эффективна и к тому же нетребовательна к топливу. Работает такая пиролизная печь на опилках, дровах, угле, пиллетах, древесной коре, в общем, на всем, что горит. Данная конструкция уже не единожды проверена и показала себя с наилучшей стороны. Принцип работы:

• в топку закладывается горючее и подпаливается;
• сверху ставиться прижимной круг, к которому приварена труба;
• в круге есть отверстие, через которое подается воздух;
• топка закрывается сверху крышкой. В крышке есть отверстие для трубы, через которую поступает кислород на горение;
• вытяжной патрубок для дыма врезается в верхней части топки, под самой крышкой;
• по мере сгорания топлива прижимной круг с трубой опускаются.

В эксплуатации могут возникнуть некоторые неудобства. Чтобы заложить дров или другого твердого топлива нужно снимать сначала крышку, а потом вынимать трубу с прижимным кругом. Это можно сделать только тогда, когда температура корпуса снизится так, чтобы к нему можно было дотронуться и не обжечься. Помимо этого, когда вынимаете движущуюся часть конструкции, а она вся в саже, можно и самому испачкаться, и вокруг себя наследить.

Поэтому такие пиролизные печи на дровах для жилых домов не применяются, в основном – это какие-то хозяйственные помещения. Степень дожига топлива столь высока, что практически не остается сажи, и дым из трубы почти не выходит. Пламя в такой печке горит сверху вниз. Чем плотнее будут соединения, тем лучше, так как реакция пиролиза происходит при отсутствии или дефиците кислорода. Если воздух будет поступать изо всех щелей, КПД прибора значительно снизиться.

Подходящие отходы для переработки

Преимущество

пиролизных установок

в том, что они пригодны для безопасной утилизации широкого спектра материалов, включая трудноразлагаемые вещества.

• ТБО: бумага, пластмасса, стекло, кости и т.д;
• отходы деревообработки: щепки и опилки;
• пластик и полимерсодержащие отходы (бутылки, полиэтиленовые пакеты);
• иловые слои, образующиеся в коллекторах и канализациях;
• сланец и торф;
• автомобильные покрышки, резиновые отходы;
• отходы аграрно-промышленного комплекса;
• сельскохозяйственные отходы (шелуха зёрен, скорлупа орехов и т.п.);
• отходы медицинских учреждений
• нефтешламы;
• растительные отходы, включая водоросли.

Мусор автоматически измельчают на куски менее 1 см. После измельчителя материал попадает в сушильную камеру, которая нагревает его до температуры 180 °C. Чтобы установка работала с максимальным КПД, содержание влаги в материале должно быть меньше 15%. Если сушильной камеры нет, эффективность пиролиза снижается.

ТБО, прошедшие сушку, попадают в пиролизный реактор.

Процесс протекает при температуре от 400 до 1500°C в зависимости от типа отходов и температурного режима.

Конденсат и газы поступают в теплообменник и разделяются на горючий газ и жидкое топливо.

Печь Булерьян – принцип работы

Печь Булерьян родом из снежной Канады.

Печи Булерьян были придуманы в Канаде. Климат там такой же суровый, как и в России, поэтому данное приспособление прекрасно подходит для наших широт. Как работает пиролизная печь Булерьян:

• в топке горит топливо (дрова, уголь, тирса, почти всё);
• в верхней, второй камере есть колосники с подачей воздуха. Там догорает выделенный газ;
• в топку вмонтированы трубы, по которым циркулирует воздух;
• в задней части есть дымоотвод.

Дым никак не пересекается с нагреваемым воздухом. Обогрев осуществляется за счет конвекции. На одной загрузке печка может работать до 12 часов, в зависимости от размера топки. Она способна обогреть целый дом. Помимо обычной установки, можно добавить воздуховоды и развести их по другим помещениям. Таким образом, нагрев будет проходить быстрее и не надо открывать все двери, чтобы теплый воздух мог циркулировать по всему дому.

Печи Булерьян можно использовать как в гараже, так и на даче, или даже в небольшом доме, где люди живут постоянно. Так как воздух не контактирует с пламенем, то кислород практически не выгорает, а влажность остается прежней. Такие агрегаты уже не новость и успешно применяются многими довольными пользователями.

Принцип действия пиролизного котла длительного горения

Пиролизные котлы длительного горения обретают немалую популярность, и особенно в тех местностях, где нет доступа к газу

Функционирование оборудования основано на разложении органического топлива (дров) в условиях высокой температуры и нехватки кислорода с последующим сгоранием выделившихся пиролизных газов. Так как процесс можно разделить условно на два этапа, то для его протекания используется топка с двумя отделениями. В камеру загрузки помещают топливо, которое начинает гореть. Процесс горения плавно переходит в термическое разложение из-за ограничения доступа кислорода, необходимого для горения. Высокая температура и низкая концентрация кислорода ведет к образованию продуктов разложения: кокса и пиролизного газа. Последний, поступая во вторую камеру, подвергается горению уже в условиях доступа вторичного воздуха. Он подается чаще принудительно с помощью дутьевого вентилятора или дымососа. Процесс горения идет при температурах выше 1000°С. От продуктов горения происходит передача тепла к жидкости, наполняющей теплообменник. Окончательные газообразные продукты процесса удаляются через дымоход. На сегодняшний день пиролизные котлы длительного горения считаются самым эффективным и экономичным обогревательным оборудованием. Сложное двухкамерное устройство котла объясняет его высокую стоимость. КПД, максимальный среди обогревательных агрегатов, позволяет получить быструю окупаемость котла.

https://youtube.com/watch?v=OxuDAbR_0LI

Классификация по материалу

Различают большое количество видов пиролизных котлов.

По материалу, из которого изготовлен котел, выделяют каменные и металлические.

Каменные печки на сегодняшний день пользуются достаточно малым спросом и устанавливаются крайне редко.

Металлический котел пиролизного горения используется куда чаще, ведь является более эффективным, нежели его предшественник. Такой агрегат также отличается простотой сборки и его, при желании, можно перемещать с одного помещения в другое.

Среди металлических пиролизных котлов выделяют:

• Печь-буржуйка. Пожалуй, пиролизная буржуйка является самой удобной и многофункциональной отопительной системой. Она может быть использована в целях приготовления пищи, для бани и сауны, также часто применяются для обогрева как жилых, так и нежилых домов.
• Печь Булерьян. Один из самых универсальных и часто устанавливаемых видов пиролизных котлов. Обеспечивает обогрев как жилого, так и нежилого помещения.
• Печь Бубафоня. Конструкция такого котла предельно проста и понятна любому непрофессиональному сварщику. В большинстве случаев используется для прогревания нежилого помещения.
• Печь на отработанном масле (отработке). Тоже не используется для прогревания жилых домов, однако активно устанавливается в нежилых помещениях. Очень проста в изготовлении и является достаточно экономичной моделью.

Среди кирпичных конструкций принято только выделять печь Кузнецова, которая может быть установлена как в жилом помещении, так и в бане.

К тому же, на таких печах возможно приготовление пищи. Их главное преимущество в том, что отдача тепла, вырабатываемого в них, более мягкая, и тепло такие печи сохраняют дольше.

Главные минусы в больших габаритах печи и ее не мобильности. Они являются более проблематичными в установке и монтаже. Кирпичные пиролизные печи, чаще всего, выглядят более эстетично, чем металлические.

Выбор конкретного вида

У покупателя есть два пути: проконсультироваться у специалиста или провести самостоятельное исследование

Важно ответить на три вопроса:

1. Цель приобретения агрегата.
2. Место его нахождения.
3. Какое топливо будет использовать владелец для сжигания.

В процессе приобретения установки для собственноручного монтажа принимайте во внимание габариты устройства. Отведите достаточное количество площади. Все зависит от параметров помещения

Если хотите обойтись без дополнительных трат времени, выбирайте металлическую альтернативу, которая отличается мобильностью. Кирпичная конструкция устанавливается на постоянное место для долгосрочного использования, что делает ее идеальной для жилого дома

Все зависит от параметров помещения. Если хотите обойтись без дополнительных трат времени, выбирайте металлическую альтернативу, которая отличается мобильностью. Кирпичная конструкция устанавливается на постоянное место для долгосрочного использования, что делает ее идеальной для жилого дома.

Кирпичный вариант

Многих домашних умельцев интересует вопрос о том, удастся ли создать пиролизную печь с применением огнеупорного кирпича в качестве основного строительного материала. Да, это возможно, однако реализация подобного весьма ответственного решения требует соблюдения определенных правил. Поговорим о них.

Прежде всего, следует отметить, что процесс создания пиролизной печи из кирпича должен начинаться с разработки проекта сооружения

Важно, чтобы он содержал в себе все необходимые расчеты. Если у домашнего мастера отсутствует опыт проведения подобных работ, дело следует доверить специалисту или же воспользоваться уже готовым проектным решением

Корпус будущего нагревательного прибора выполняется с применением керамического кирпича. Для создания перегородок внутри конструкции используется шамотный материал. Разделяющие стенки между топкой и камерой сгорания газа должны быть выполнены из жаропрочной стали достаточной толщины. Не следует забывать об организации эффективных процессов тяги и подачи необходимого для течения реакции потока воздуха.

Одной из важнейших эксплуатационных характеристик является время горения топливного материала. Этот сугубо индивидуальный показатель зависит от конструктивных особенностей каждой конкретной печи. Знание такого значения позволит подкладывать в топку дрова или прессованные топливные брикеты своевременно, не прерывая процесс пиролиза.

После того как пиролизная печь из кирпича начала функционировать, необходимо определить эффективность ее работы. Сделать это абсолютно несложно.

Чтобы установить коэффициент полезного действия нагревательного прибора, необходимо исследовать запах газов, выходящих их дымовой трубы. Если продукты горения не содержат в себе окиси углерода, то можно смело утверждать, что КПД пиролизной печи находится на весьма высоком уровне.

Что такое пиролиз

В основе действия таких печей лежит принцип пиролиза— термического разложения органических веществ (в нашем случае топлива) на твердые остатки и пиролизные газы при недостатке кислорода. После чего полученный пиролизный газ при высокой температуре смешивается с воздухом (кислородом), что способствует почти полному сгоранию топлива и самого газа.

Если на промежуточном этапе отделить твердые остатки, то получится готовое производство угля (кокса) — углевыжигательная печь. Но нам это не нужно, мы рассмотрим данный процесс с точки зрения обогрева помещений.

А основной обогрев получается за счет выделения тепла при сгорании полученного газа, смешанного с воздухом. Далее рассмотрим, как достигается это конструктивно.

Заключение по теме

К сожалению, твердотопливные котлы постепенно уходят из употребления. Многие жители городов и деревень в погоне за удобствами стараются использовать газовые или электрические отопительные агрегаты. Основная причина — автономность эксплуатации. Но с достоинствами этих приборов мы теряем большее. Уют и тепло дома всегда создавала печь, в которой потрескивали дрова. Да и явная экономия налицо, так что стоит еще раз задуматься над выбором. Тем более, выезжая за город в свой небольшой домик, мы стараемся найти в нем успокоение и уединение. А такие мелочи, как потрескивание дров, помогают в этом.

Читайте далее:

Как сделать печь на опилках своими руками

Печь долгого горения — ее достоинства и недостатки

Как сделать печь на отработке своими руками — чертеж и способы сборки

Как своими руками сделать печь длительного горения на опилках

Как сделать печь для гаража на дровах своими руками
