Зачем нужны охранные зоны водопровода и канализации и основные требования к ним

Нормативы для устройства охранной зоны

Прокладывая водопровод, нужно учитывать как расположение уже существующих и планируемых подземных коммуникаций, так и другие объекты: здания, дороги, опоры ЛЭП, ограждения. Для каждого из них есть свои нормативы по удаленности друг от друга.

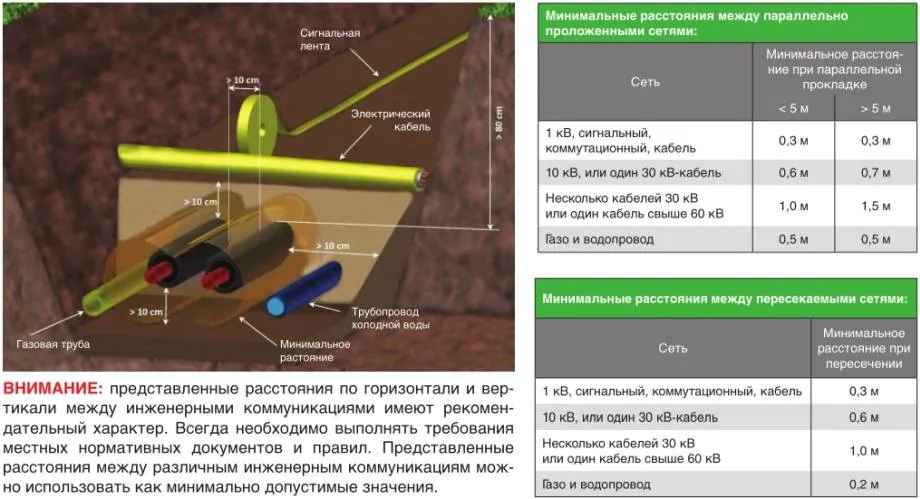

Расстояния между коммуникациями

Когда речь идет о центральной водопроводной магистрали, подающей воду в населенный пункт, охранной зоной для неё являются санитарные полосы определенной ширины в обе стороны от ветки. Они не должны проходить по свалкам, мусорным площадкам, вблизи кладбищ и других источников загрязнения. На этой территории запрещено размещать склады с токсичными или взрывоопасными веществами, производить земляные работы, сбрасывать стоки.

Ширина санитарных полос:

  • для труб диаметром до 100 см – 10 м;
  • для труб диаметром свыше 100 см – 20 м;
  • независимо от диаметра при высоком уровне грунтовых вод – 50 м.

Аналогичные нормативы разработаны и для охранной зоны канализации: сколько метров в каждую сторону должно быть от трубы до границ других объектов. Ширина санитарной полосы для канализационной магистрали составляет 5 м в обе стороны при диаметре трубы до 60 см. Если он больше, это расстояние увеличивают до 10-25 м и даже больше, если присутствуют различные неблагоприятные факторы: сейсмическая опасность, сильное промерзание грунта, его подвижная структура и т.д.

Но нас в первую очередь интересует допустимая дистанция между канализацией и водопроводом. Она зависит от материала канализационных труб:

  • для чугунных труб – 3 м;
  • для пластиковых труб – 1,5 м;
  • для асбоцементных труб – 5 м.

Существуют определенные требования и для прокладки водопровода относительно других коммуникаций, указанные в СНиП. Охранная зона водопровода: сколько метров в каждую сторону до:

  • газопроводов низкого давления – 1 м;
  • газопроводов среднего давления – 1,5 м;
  • газопроводов высокого давления – 2 м;
  • тепловых магистралей – 1,5 м;
  • кабелей связи и силовых электрических кабелей – 0,5 м.

Все эти требования бывает сложно выполнить на ограниченном пространстве земельного надела. Но эта проблема довольно просто решается. Если заключить трубы в дополнительную защитную оболочку из металлических труб, указанные в нормативах расстояния можно уменьшать и даже прокладывать коммуникации в одной траншее.

Если охранные зоны водопровода и канализации пересекаются, то по правилам трубы канализации следует прокладывать глубже водопроводных. Что также трудно осуществить на отдельном участке, так как придется закапывать септик на очень большую глубину. В этом случае также применяется кожух, который надевается на канализационные трубы, проложенные выше водопроводных, в месте их пересечения. Его минимальная длина зависит от типа грунта:

  • 20 м – на проницаемых песчаных грунтах;
  • 10 м – на водоупорных глинистых.

Расстояния до других объектов

Кроме подземных коммуникаций на участке и рядом с ним могут располагаться самые разные объекты, на которые распространяется охранная зона водопровода. Сколько метров должно быть от них до трубы, также указано в таких документах, как СНиП, СП, СанПин.

  • До фундаментов зданий – 5 м.
  • До железных дорог – 4 м.
  • До опор электросетей, оград промышленных объектов – 3 м.
  • До обочин автодорог – 2 м.
  • До стволов деревьев – 1,5 м.

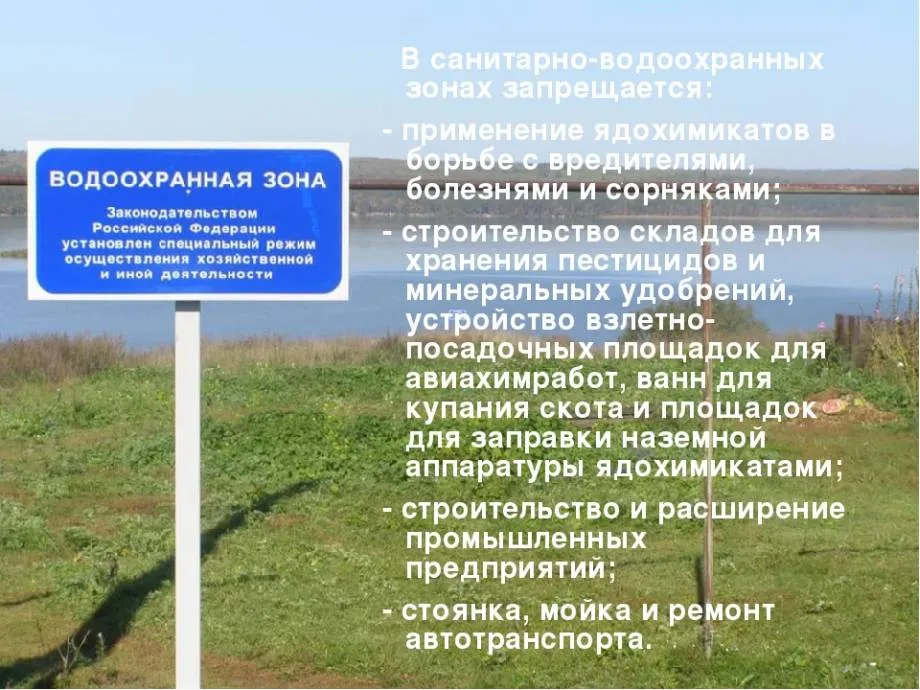

Ещё более серьезные требования предъявляются к охране и санитарной защите источников питьевой воды – рек, озер, скважин. Вокруг них устанавливается 3 охранных зоны. При покупке земельного участка необходимо проверить, не попадает ли он в одну из них, так как в этом случае вы будете ограничены в некоторых действиях при эксплуатации дома и участка.

Из этого видео вы узнаете, что делать, если участок попал в зону санитарной охраны:

Что еще стоит учесть

Важно помнить и о том, что стоит учесть и другие аспекты, чтобы не нарушить существующие нормы. Например, трубы для любого типа канализации должны соответствовать ГОСТу

Также должны соблюдаться и правила прокладки, в том числе при тоннельных работах.

Следует учитывать количество объектов вокруг, до которых критически важно соблюсти дистанцию. Возможно, имеет смысл выбрать другое место для прокладки сети

Например, при скорости в 0,7 м/с подойдут трубы сечением 250 мм, при 1 м/с – около 600 мм, при 1,15 м/с – 1000 и 1200 мм в диам.

В заключение стоит отметить, что при сооружении канализации совсем не сложно соблюдать охранные отступы. Делать это необходимо.

Охранная территория создаст оптимальные условия для самой конструкции, предотвратит санитарные и экологические риски. К тому же ни у кого не возникнет юридически обоснованных претензий к таким коммуникациям.

Полоса отвода для строительства трубопровода

НОРМЫ ОТВОДА ЗЕМЕЛЬ ДЛЯ МАГИСТРАЛЬНЫХ ВОДОВОДОВ И КАНАЛИЗАЦИОННЫХ КОЛЛЕКТОРОВ Дата введения 1974-02-01

РАЗРАБОТАНЫ институтом «Харьковский Водоканалпроект» Госстроя СССР.

ВНЕСЕНЫ институтом «Харьковский Водоканалпроект» Госстроя СССР.

СОГЛАСОВАНЫ с Минсельхозом СССР и Гослесхозом СССР.

УТВЕРЖДЕНЫ Государственным комитетом Совета Министров СССР по делам строительстве 28 декабря 1973 года.

1. Настоящие нормы устанавливают ширину полос земель для магистральных водоводов и канализационных коллекторов, а также размеры земельных участков для размещения колодцев и камер переключения указанных водоводов и канализационных коллекторов.

Примечания: 1. Полосы земель для магистральных подземных водоводов и канализационных коллекторов необходимы для временного краткосрочного пользования на период их строительства, а земельные участки для размещения колодцев и камер переключения — для бессрочного (постоянного) пользования.

2. Ширина полос земель для магистральных надземных и наземных водоводов и канализационных коллекторов определяется проектом, утвержденным в установленном порядке.

3. К магистральным водоводам относятся трубопроводы для подачи воды от водозаборных сооружений до потребителей (населенных пунктов, предприятий и других объектов), к магистральным канализационным коллекторам — трубопроводы для отвода сточных вод от потребителей до мест выпуска этих вод.

2. При выборе, отводе и использовании земель для магистральных водоводов и канализационных коллекторов должны соблюдаться Основы земельного законодательства Союза ССР и союзных республик, Основные положения по восстановлению земель, нарушенных при разработке месторождений полезных ископаемых, проведении геологоразведочных, строительных и иных работ, и другие соответствующие нормативные акты.

3. Ширина полос земель на период строительства магистральных подземных водоводов и канализационных коллекторов должна устанавливаться по таблице.

4. Размеры земельных участков для размещения колодцев и камер переключения магистральных подземных водоводов и канализационных коллекторов должны быть не более: для колодца — 3х3 м, для камеры переключения — 10х10 м.

5. Использование земель над магистральными подземными водоводами и канализационными коллекторами по назначению должно осуществляться землепользователями с соблюдением мер по обеспечению сохранности водоводов и канализационных коллекторов.

Ширина полос земель для магистральных подземных водоводов и канализационных коллекторов, м

или канализационного коллектора, мм

на землях несельскохозяйственного назначения, непригодных для сельского хозяйства землях и землях государственного лесного фонда, где не производится снятие и восстановление плодородного слоя

на землях сельскохозяйственного назначения и других землях, где должно производиться снятие и восстановление плодородного слоя

для одного водовода или коллектора

для двух водоводов или коллекторов (в одной траншее)

для одного водовода или коллектора

для двух водоводов или коллекторов (в одной траншее)

Источник

Факторы определения защитной зоны

Одним из ключевых факторов является дальность распространения загрязнений. Его определяют следующие параметры:

  • Вид источника водоснабжения (подземный или поверхностный).
  • Уровень и потенциал естественной защиты от загрязнений.
  • Характеристики загрязнений – биологические, химические и микробные.
  • Гидрогеологические условия.

При разработке проекта и определения границ конкретной зоны специалисты берут во внимание также и текущий состав воды, и время, требуемое на процесс выживания в ней нежелательных микроорганизмов. Усчитываются и химические процессы в среде, которую обслуживает водопровод. Охранная зона также характеризуется температурными показателями, адсорбцией и физическими процессами

В комплексе эти и другие характеристики позволяют определить оптимальные границы для охранной территории с присвоением ей статуса того или иного пояса

Охранная зона также характеризуется температурными показателями, адсорбцией и физическими процессами. В комплексе эти и другие характеристики позволяют определить оптимальные границы для охранной территории с присвоением ей статуса того или иного пояса.

Градостроительство Охранные зоны наружных инженерных сетей

Состав и расстояния от объектов строительства до инженерных коммуникаций т.е. охранные зоны — определены в СНиП 2.07.01-89*, актуальная действующая редакция этого СНиПа — СП 42.13330.2011. Собственно из этого СНиПа следует:

Охранная зона бытовой канализации

Отличают напорную и самотечную канализацию. Соответственно охранная зона бытовой напорной канализации — 5 метров от трубы до фундамента здания или сооружения.

Если канализация самотечная, то согласно СНиП охранная зона составит — 3 метра.

При этом минимальное расстояние от забора или опор контактной сети до канализации составит 3 и 1,5 метра соответственно.

Охранная зона водопровода

Охранная зона водопровода — 5 метров от фундамента объекта до сети. Охранная зона от фундамента ограждения предприятий, эстакад, опор контактной сети и связи, железных дорог до водопровода — 3 метра.

Кроме того, из СП 42.133330.2011 Таблица 16 (подробнее см.ниже), можно подчерпнуть следующие сведения, касающиеся прокладки водопровода и канализациионных труб:

«2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцентных труб — 5; до водопровода из чугунных труб диаметром до 200мм — 1.5 , диаметром свыше 200мм — 3; до водопровода из пластиковых труб — 1,5.

Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5м.»

Охранная зона тепловых сетей

Минимальная охранная зона тепловых сетей от наружной стенки канала, тоннеля, от оболочки бесканальной прокладки, до фундамента здания — 5 метров.

Охранная зона кабелей и сетей связи

Охранная зона силовых кабелей всех напряжения и кабелей связи от сети до фундамента здания или сооружения — 0,6 м.

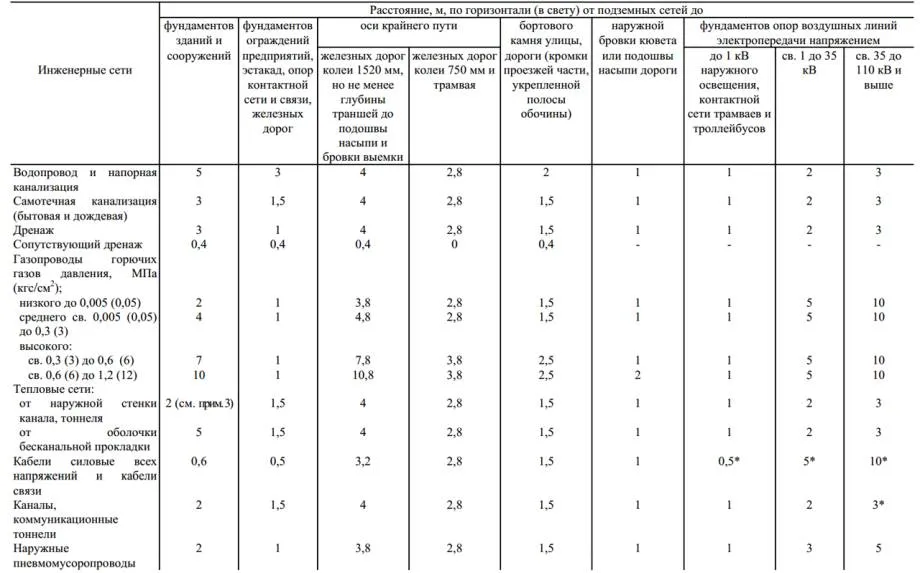

А вот и сама таблица — её первая часть:

Охранная зона ЛЭП

Впрочем, согласно того же пункта, если силовые линии проложены в границах населенных пунктов под тротуаром то:

  • до 1 кВт, допустимая охранная зона от крайних проводов — 0,6 метра до фундамента здания и 1 метр до проезжей части.
  • Для линий свыше 1 и до 20 кВт — охранная зона составит 5 метров.

Согласно тому же приложению, в местах где линии ЛЭП пересекают судоходные реки, охранная зона для них составит 100 метров. Для несудоходных рек охранные зоны не меняются.

В охранных зонах ЛЭП определен особый порядок землепользования. В пределах охранных зон земля не отторгается у владельца, но на её использование накладываются обременения — не строить, не складировать, не блокировать, не долбить сваи, не бурить шурфы, работы с помощью тяжелой техники производить только по согласованию с Сетевой организацией, и т.п. подробнее — см. постановление.

Охранные зоны хоть и определяются согласно приложению, но в конечном итоге устанавливаются владельцем сетей, сведения о них передаются в кадастровую палату. Пункт 7й постановления гласит, что сетевая организация должна за свой счет разместить сведения о наличии, опасности, и размерах охранных зон, в этих самых зонах — т.е. установить соответствующие информационные знаки.

Охранная зона жилых домов и общественных зданий

Так же в СП 42.13330.2011, можно найти таблицу регламентирующую расстояние от жилых домов до гаражей, автомобильных стоянок и станций технического обслуживания и до общественных зданий включая образовательные и дошкольные учреждения.

Охранная зона деревьев и кустарника

На самом деле эту таблицу стоит понимать с точностью до наоборот, так как регламентируется расстояние от зданий до деревьев и кустарника (зеленых насаждений).

Из неё следует, что минимальное расстояние от стены здания до оси ствола дерева составляет 5 метров.

Охранная зона газопровода

Газопроводы различают по устройству (надземные, подземные) по давлению внутри трубы (от нескольких килопаскалей, до 1,5 мегапаскалей) и диаметру трубы. Расстояние от газопровода до здания определено в СП 62.13330.2011 в Приложении Б. Здесь представлены выдежки из этого приложения для определения охранных зон для подземных и надземных газопроводов.

Минимальные расстояния между инженерными коммуникациями

Еще в СП можно найти таблицу регламентирующую минимальные расстояния между инженерными коммуникациями. Расстояния между водопроводом и канализацией, силовыми кабелями и тепловыми сетеми, между ливневой канализацией и бытовой, и т.д.

Назначение охранной зоны водопровода и канализационных сетей

Охранные зоны любых инженерных трасс и коммуникаций обозначаются соответствующими табличками и знаками, но охранная зона водопровода чаще всего таких предупредительных знаков не имеет, и поэтому при ремонте дорожного покрытия или других землеройных работах инженерно-коммуникационные сети повреждаются.

Такие происшествия сопровождаются наказанием в виде административной ответственности и штрафов, хотя за отсутствие тех же знаков о расположении охранной зоны водоснабжения или канализации не предусматривает никакого наказания и не определяет виновных.

А между тем, даже пара метров в каждую сторону от трубопровода может нарушить не только саму трассу, но и экологию в прилегающей местности.

Определение наружной канализации

Термин «охранная зона канализационных сетей» имеет отношение непосредственно к наружным магистралям и означает систему труб, транспортирующих к насосным станциям и очистным сооружениям бытовые и промышленные сточные воды, дождевые и талые потоки грязной воды.

В схему сетей канализации включаются элементы:

    1. Трубы разного диаметра;
    2. Смотровые, поворотные, перепадные и ревизионные колодцы.

Когда проектируется канализация и ее охранная зона, необходимо принимать во внимание следующие факторы:

    1. Суточные объемы сточных вод;
    2. Технические и эксплуатационные параметры сточной или водопроводной сети;
    3. Расстояние от стока до насосной станции и канализационного коллектора;
    4. Технические возможности по подсоединению трассы трубопровода к коллектору;
    5. Свойства почвы на трассе трубопровода, уровень грунтовых вод и рельеф участка;
    6. Климат в регионе и глубина промерзания грунта – через сколько метров грунт замерзает зимой.

Наружная канализация работает в условиях постоянного перепада температур и влажности, давления грунта и воздействия агрессивных сред, поэтому монтаж трубопроводов канализации проводится с применением пластиковых, асбоцементных, бетонных или металлических труб.

Схематично канализация реализуется как раздельный трубопровод (ливневка – сбор дождевой воды — и бытовая канализация прокладываются отдельно), полураздельный (ливневка и бытовая канализация прокладываются отдельно, но доставляются к очистным сооружениям в общем коллекторе), и общесплавной (все элементы трассы объединяются).

Определение охранной зоны

Жесткая охранная зона должна существовать для любой канализации, так как стоки – это источник опасности заражения питьевой воды или почвы на близлежащей территории. Размеры, которые должна иметь охранная санитарная зона, регламентируются СНиП и СанПиН. Нормативы определяют, сколько метров следует отступить в каждую сторону от трассы водопровода или стоков.

Охранная санитарно защитная зона – это запрет на следующие действия:

    1. Запрещено высаживать кустарники и деревья ближе 3 м от коллекторных колодцев;
    2. Не разрешается снимать верхний слой грунта (дерн);
    3. Запрещается организовывать мусорные свалки, заниматься взрывными или свайно-забивными работами;
    4. Запрещается загромождать подходы и подъезды к очистным и канализационным узлам и сооружениям;
    5. Без разрешения нельзя использовать грузоподъемные механизмы и проводить строительство;
    6. Запрещено вынимать и перемещать грунт рядом с водоемами, которые находятся неподалеку от канализационных сетей или водопровода.

Возможные последствия несоблюдения требуемых норм

Чтобы не допустить аварии на трубопроводной трассе, необходимо иметь план работ и схему прокладки трассы. Подземные трубопроводы сопровождаются обустройством колодцев с крышками на поверхности, имеющими обозначение «К». Кроме того, для работ в сзз необходимы соответствующие разрешения местных органов.

Исполнитель должен:

Соблюдать все нормативы и правила при обустройстве водоотвода напорной канализации и других сточных трасс; Не допустить разрушения существующих подземных магистральных трасс канализации и водопровода; предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках Следить за состоянием прилегающей территории

Определение охранной зоны

Жесткая охранная зона должна существовать для любой канализации, так как стоки – это источник опасности заражения питьевой воды или почвы на близлежащей территории. Размеры, которые должна иметь охранная санитарная зона, регламентируются СНиП и СанПиН. Нормативы определяют, сколько метров следует отступить в каждую сторону от трассы водопровода или стоков.

Охранная санитарно защитная зона – это запрет на следующие действия:

  1. Запрещено высаживать кустарники и деревья ближе 3 м от коллекторных колодцев;
  2. Не разрешается снимать верхний слой грунта (дерн);
  3. Запрещается организовывать мусорные свалки, заниматься взрывными или свайно-забивными работами;
  4. Запрещается загромождать подходы и подъезды к очистным и канализационным узлам и сооружениям;
  5. Без разрешения нельзя использовать грузоподъемные механизмы и проводить строительство;
  6. Запрещено вынимать и перемещать грунт рядом с водоемами, которые находятся неподалеку от канализационных сетей или водопровода.

Возможные последствия несоблюдения требуемых норм

Чтобы не допустить аварии на трубопроводной трассе, необходимо иметь план работ и схему прокладки трассы. Подземные трубопроводы сопровождаются обустройством колодцев с крышками на поверхности, имеющими обозначение «К». Кроме того, для работ в сзз необходимы соответствующие разрешения местных органов.

Исполнитель должен:

Соблюдать все нормативы и правила при обустройстве водоотвода напорной канализации и других сточных трасс; Не допустить разрушения существующих подземных магистральных трасс канализации и водопровода; предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках Следить за состоянием прилегающей территории. Общие требования и правила охраны водопроводных магистралей отражены в СНиП 40-03-99, СНиП 2.07.01-89, СНиП 2.05.06-85, СНиП 3.05.04-85

Эти требования могут корректироваться местными органами управления

Общие требования и правила охраны водопроводных магистралей отражены в СНиП 40-03-99, СНиП 2.07.01-89, СНиП 2.05.06-85, СНиП 3.05.04-85. Эти требования могут корректироваться местными органами управления.

В зависимости от длины трассы и диаметра труб охранная зона водопровода и канализационной магистрали устанавливается в таких пределах:

  1. ≤ Ø 0,6 м — ≥ 5 м от наружной поверхности труб;
  2. ≥ Ø 1 м – 10-25 м в обе стороны от трассы.

Дополнительные требования к размерам охранной зоны водоснабжения и канализации:

  1. Соблюдение требований по сейсмологической опасности;
  2. Среднегодовая температура в регионе;
  3. Среднегодовая влажность в регионе;
  4. Свойства грунта.

При несоответствии этих характеристик требованиям СЗЗ и СНиП охранная зона не расширяется и не изменяется.

Взаимное расположение трубопроводов под землей

СНиП регламентирует расстояние между магистралями водопровода и канализации относительно друг друга: водопроводная магистраль должна проходить выше труб канализации, особенно в точках их пересечения. При невозможности выполнения этих требований трубы водопровода необходимо защищать специальным кожухом. Материал кожуха и его длина зависит от грунта: в глинистых и суглинистых грунтах длина кожуха делается ≥ 10 метров, в песчаном грунте — ≥ 20 метров. Пересекаться друг с другом трассы могут только под углом 900.

Шаг между трассой с бытовыми сточными сетями и параллельно проходящими соседними подземными магистралями канализации соблюдается в диапазоне:

  1. 1,5-5 м — до трассы водопровода. Точное расстояние определяется материалом и диаметром труб;
  2. 0,4 м — до ливневой канализации;
  3. 1-5 м — до магистрального газопровода. Расстояние рассчитывается, исходя из параметров давления в газовых трубах;
  4. 0,5 м — до подземных электрических сетей;
  5. 1 м — до подземных или наземных теплотрасс.

Если водопроводные и канализационные трубопроводы проложены горизонтально и параллельно друг другу, то расстояния между ними выдерживаются в следующих диапазонах:

  1. 10 м — при Ø трубопровода 1 метр;
  2. 20 м – если диаметр труб составляет ≥ 1 метра;
  3. 50 м – если трубопровод проходит в переувлажненном грунте.

Не разрешается прокладывать канализационные магистрали в санитарно-защитных зонах трасс водопровода. Все спорные ситуации всегда разрешаются в пользу водоканала.

Регламентирующие документы для водопроводов

Основные требования и нормы изложены в СанПиН 2.1.4.1110-02. Они разработаны при участии ММА им. Сеченова, Минздрава России и Министерства юстиции России.


Строительство водопроводных сетей

Именно в этом документе можно найти определения ЗСО подземного и поверхностного источника, общие требования и отдельные мероприятия по охранной территории. Это правильное определение, сколько метров она составляет, поддержание в оптимальном состоянии, запрет на строительные работы, атрибутику предупредительных обозначений и многое другое.

Основные нормативы для охранных территорий при строительстве водопроводов собраны в следующих нормативных документах:

  1. СП 18.13330.2011 «Генеральные планы». Он предусматривает соблюдение всех необходимых требований при разработке проектов промышленных предприятий, согласно пунктам Федерального Закона № 184 «О техническом урегулировании».
  2. СП 31.13330.2012, представляющий собой редакцию знаменитого СНиП 2.04.02-84 под тем же названием, разработанный Госстроем СССР, на основании многолетнего практического опыта и научных исследований, финансируемых государством.
  3. СП 42.13330.2011, утвержденный Министерством регионального развития России, известный как нормы градостроительства. В нем есть нормы дистанцирования и проектирования источников питьевой воды, а также воды, поставляемой для технических нужд на территории населенных пунктов.
  4. СП 42.13330.2016, утвержденный в 2021 году и вступивший в действие в 2021 г., в котором были учтены все требования нового времени, изменений, произошедших в законодательстве. А также осложнившаяся экологическая обстановка в пунктах значительного скопления домов и людей.


Магистральный трубопровод

Тонкости строительства водопровода

Согласно принятым постановлениям, строительным правилам, переработанным из ранее принятых СНиП, специалисты обязаны учитывать самые вариативные параметры.

Также учитывают основные технические показатели водопровода, его размещение и степень защиты от повреждений. На основании всех этих параметров и устанавливается охранная зона каждого из сегментов сети транспортировки воды потребителю.


Монтаж водопровода на неподвижные опоры

ЗСО стандартно состоит из трех поясов санитарной охраны – строгорежимного, ограничительного и наблюдательного. Охранная зона водопроводных сетей зависит от характера источника, к которому на каждом последующем поясе может прибавляться и 500, и 1000 м. Все зависит от определенных параметров, указанных в приведенной таблице.

Заключение

Сохраняем надежду, что приведенные перечень и нормативные требования регламентирующих строительство документов окажут помощь читателю в создании собственных проектов. В видео в данной статье возможно отыскать дополнительные тематические материалы. Удач!

Источники

  • https://pro-kanalizaciju.ru/naruzhnaya/ohrannaya-zona-kanalizatsii.html
  • https://ProNormy.ru/stroitelstvo/uchastok/okhrannaya-zona-kanalizacii
  • http://KanalizaciyaInfo.ru/naruzhnaya/oxrannaya-zona-kanalizacii-dlya-chego-nuzhny.html
  • https://kanalizaciya-expert.ru/naruzhnaya/stochnye-vody/oxrannaya-zona-kanalizacii-121
  • https://kanalizaciyadoma.ru/sistemi/naruzhnaja/ohrannaya-zona-kanalizacii
  • https://montagtrub.ru/ohrannaya-zona-vodoprovoda-i-kanalizaczii-normy-pravila/
  • https://uchebniksantehnika.ru/vodosnabzhenie/kanalizatsii-i-okhrannaia-zona-vodoprovoda-normativnye.html
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
