Разновидности и особенности электрических кабелей

Как расшифровывать маркировку отечественных производителей

Каждый человек, собираясь приобретать провода, кабеля, сталкивается со сложной задачей выбора. Это происходит потому, что маркировка проводов, указанная на изоляции, выглядит как шифр. Зная, что означают те буквы и цифры, которые указаны на изоляции электротехнических изделий, вы с легкостью пойдете в магазин и купите нужное вам изделие.

Рассмотрим примеры маркировки, с расшифровкой, чтобы вы могли купить для электропроводки изделия, отвечающие техническим условиям. Старая проводка сегодня не справляется с подключением нового бытового оборудования.

Силовые кабеля маркируются следующим образом:

А – эта буква рассказывает о том, из какого металла сделана токопроводящая жила. Если вы видите букву А на первом месте шифра маркировки, значит несущая ток проволока сделана из алюминия. Когда жила из электротехнической меди – на первом месте не будет никакой буквы;

АА – на первых двух позициях информирует покупателя – алюминиевая сердцевина в алюминиевой оболочке;
Б – информирует о наличии брони из 2-х стальных пластин с антикоррозийной защитой;
Бнг – бронированный, не горит;
В – символ может быть указан на первой позиции, он утверждает, что изолирован поливинилхлоридом;
В – символ может оказаться на второй позиции, он информирует в этом случае о наличии в кабеле второго слоя из поливинилхлорида;
Г – символ может быть указан в конце буквенной части шифра, он сообщает о том, что провод оголенный, без дополнительной защиты;
К – буква информирует о том, что броня кабеля выполнена из круглой стальной проволоки

На дачном участке проводку могут погрызть кролики, другие дикие животные, для этого существуют кабеля, покрытые броней;
Шв – наличие опрессованного ПВХ шланга на броне;
Шп – слой из опрессованного шланга на броне, из полиэтилена;
Р – резиновый слой;
НР – резина, не горит;
Пс – самозатухающий полиэтилен, что важно в опасных для возгорания местах;
Пв – полиэтилен вулканизированный;
нг – символы, сообщающие о том, что кабель не горит сам и не поддерживает горения в группе;
LS – Low Smoke – мало выделяет дым;
нг – LS – не горит, не выделяет дыма;
FR – повышенная устойчивость от огня, наличие слюдосодержащей пластины;
FRLS – мало дымит, устойчив от огня;
Ш – иногда встречается такая маркировка, означающая шнур.. Следует отметить, что лишь первая буква А сообщает о металле жилы

Если ее нет в маркировке, значит жила сделана из меди. Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг

Следует отметить, что лишь первая буква А сообщает о металле жилы. Если ее нет в маркировке, значит жила сделана из меди. Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг.

На контрольный кабель маркировка наносится следующим образом:

  • А – символ, размещенный на первой позиции, утверждает, что жила – алюминиевая, когда А пропущена, проволока медная;
  • В – на второй позиции, без А – на первой, указывает, что изоляция ПВХ;
  • В – на третьей позиции, когда нет А – на второй, говорит о дополнительном слое из ПВХ;
  • П – полиэтилен;
  • Пс – полиэтилен само-затухающий;
  • Г – дополнительной защиты нет;
  • Р – резина.

Все символы, кроме А сообщают о слоях защиты. Там, где высокая сырость и температура, например, в бане, защита нужна из резины, само-затухающего полиэтилена.

Маркировка, характерная для монтажа:

  • М – на первой позиции, обозначает монтажный провод;
  • Г – много проволок, если символа нет, одна проволока;
  • В – ПВХ;
  • ПВ-1, ПВ-3 – слой ПВХ, цифрами 1 и 3 обозначена степень гибкости;
  • ПВС – ПВХ, провод для соединения;
  • ШВВП – шнур плоский, два слоя винила;
  • ПУНП – провод универсал плоский;
  • ПУГНП – провода универсал плоские, высокая гибкость. Прокладывают внутри помещений, для бытового оборудования и уличных фонарей.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Группы изделий

Для электропроводки сегодня используют кабеля, обычные провода и бытовые шнуры. Это три главные группы, на которые условно можно разделить электротехнические изделия. В зависимости от предназначения они изготавливаются с разным числом жил и сечением электропроводящей сердцевины, по-разному изолируются. К примеру, если вы решили установить фонтан в дачном пруду, кабель, проложенный под водой, должен быть заизолирован особым образом.

Провод

Одна или немного проволок без изоляции, или с тонкой изолирующей пленкой, называются проводом. Некоторые специалисты их просто называют жилой. Изоляция провода обычно легкая, не металлическая. Это лак, поливинилхлорид. Изолированная лаком жила используется для обмотки трансформаторов, моторов.

Двужильный провод с ПВХ изоляцией прокладывают при монтаже домашней электропроводки в многоквартирных зданиях, на даче, в деревянных строениях, загородных коттеджах.

Провода выпускают в основном с медной и алюминиевой сердцевиной. Хотя встречаются жилы из стали и других дорогих сплавов. Провод с медными сердцевинами дороже алюминиевых, но способен пропускать ток более высоких значений. Это обеспечивает лучшую пожарную безопасность, потому что провод не нагревается. Что надо учитывать, делая проводку электричества в деревянном строении. Медные жилы способны испытывать большее число изгибов, не ломаясь, чем алюминиевые.

Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий на открытом воздухе окисляются. Поэтому соединения следует выполнять через клеммы или хорошо изолировать, лудить, покрывать лаком.

Контакты бывают заизолированными и оголенными. Открытый вид используется на троллейбусных проводах. Изолированный провод делают защищенным и без дополнительной защиты, это – слой пластмассы, резины, к примеру, для прокладки в сыром помещении, таком как баня.

Также провода делятся на силовые, монтажные, установочные. Монтажные – медные, прокладывают в электрических щитах. Монтажные провода соединяют детали в разных приборах. Силовые и установочные используют на открытом воздухе и внутри жилья. Изделия, находящиеся под напряжением 220 вольт, называются проводами питания, они проложены в любом доме от розеток до лампочек и бытовой техники.

Кабель

Это изделие из одножильных или многожильных изолированных проводов, покрытое общей оболочкой из пластмассы, резины, винила. Кабель бывает закрыт броней, для защиты от вандалов, об этом указывается в шифре, нанесенном на изоляцию.

Кабель, в свою очередь, бывает:

  • контрольный;
  • силовой;
  • аналоговый;
  • телефонный;
  • радио.

Силовой кабель передает электроэнергию к распределительным щиткам и осветительным приборам, насосам водоснабжения. Его прокладывают на улице, по воздуху и под землей, а также внутри зданий частных и производственных. Такое изделие бывает с алюминиевой жилой и медной. Сегодня чаще используют медный вариант. Изолирующий слой выполняется из резины, винила, разного полиэтилена.

Контрольный кабель способен передать сигнал информации, для управления разными устройствами. Такой кабель тоже бывает медный или алюминиевый.

Аналоговый кабель используют в различных сетях автоматики, обычно это медный провод с защитной оплеткой. Экран из оплетки защищает информационный сигнал от различных наводок.

Шнуры

Шнурами в быту называют двужильные и многожильные провода, которыми подключают электрические приборы, осветительные лампочки к сети питания в 220 в, частотой 50 Гц. Двужильный провод применяется там, где нет необходимости монтировать специальное заземление. Сегодня шнуры с евро-вилкой включают в сеть холодильники, утюги, фены, микроволновки, стиральные машины, электрочайники, кофеварочные машины. Различные удлинители тоже конструируют из шнуров, способных выдержать большую нагрузку от нескольких бытовых приборов. Их лучше делать из трех медных жил, гибких и способных проводить высокий ток.

Как это работает?

При помощи нашего проекта вам не потребуется прилагать многочасовые усилия, отбирая поставщиков в разрозненной сети. «Кабель. Онлайн» в одну секунду покажет актуальную информацию о наличие и характеристиках кабеля на всех без исключения 910 базах. Перед тем как выбрать кабель, в поисковую строку вносят его марку и далее подбирают товар из рекомендованного перечня видов кабелей.

Как узнать характеристики кабеля и их наличие?

По общему запросу востребованных типов кабелей онлайн-система способна одновременно показать несколько сотен наименований. Для более точного поиска можно воспользоваться дополнительным фильтром поисковых итогов, расположенным в верхней части страницы.

Желто-зеленое заземление

Заземляющий проводник, или земля служит безопасности. Название
происходит от того, что по этому соединению опасный заряд (например,
образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким
образом заземление защищает человека от удара током.

Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все
реже — при ремонте электрики рекомендуют и монтируют сеть с землей.

Чаще всего изоляция заземляющего провода желто-зеленая.
Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное
заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами,
а специальными символами (см. таблицу).

СОВЕТ: Полной гарантии, что в вашем доме провода соединены в
соответствии с цветами, нет — человеческий фактор встречается в любой области.
Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет
индикаторная отвертка. Это очень простой инструмент, который можно приобрести
практически в любом хозяйственном магазине.

В прозрачной ручке такой отвертки имеется неоновая лампочка
или светодиод. На конце ручки контактная пластина, на которой нужно держать палец
во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного
провода фазы под напряжением, то лампочка загорится, если нулевого — нет.

Расшифровываем маркировку

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают

Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.

Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:

  • П – плоский;
  • М – монтажный;
  • Ш или П(У) – установочный;
  • МГ – монтажный кабель с наличием гибких жил;
  • К – контрольный.

Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:

  • В/ВР – оболочка из поливинилхлорида;
  • Р – для изоляции жил используется резина;
  • Н/НР – огнеустойчивая резина или найрит;
  • К – капроновая оболочка;
  • Л – лакированная изоляция;
  • П – полиэтилен;
  • Ф – фальцон;
  • Э – эмаль;
  • Ш – шелк полиамидного типа;
  • О – полиамидно шелковая изоляция заключается в оплетку;
  • Э – экранированная изоляция;
  • Г – изоляционная оболочка с наличием гибких жил;
  • С – стекловолокно;
  • Т – в конструкцию изоляции включен несущий трос.

Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.

Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:

  • А – асфальтированный кабель;
  • Б – кабель с бронирующими лентами;
  • Г – гибкий провод без защиты;
  • К – кабель бронированный с помощью проволоки круглой формы;
  • Т – провод, предназначенный для прокладывания в трубах;
  • О – у кабеля есть дополнительная защита из оплетки.

Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение

Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)

Маркировка кабелей

Маркировка кабеля

Все материалы, из которых изготавливаются кабельные изделия, обозначаются определенной буквой

Местоположение буквы также важно – оно показывает, что сделано из данного материала

Первый символ в маркировке электрокабеля обозначает материал жил. А – алюминий, пропуск – медь. Следующие 3 знака обозначают изоляцию, броню и защиту. Предварительно следует разобраться, что понимают под каждым из этих понятий.

Изоляционный слой применяется для защиты жил от замыкания между собой. Применяются различные диэлектрики – резина, ПВХ и другие.

Защитная внутренняя оболочка – это слой, который укладывается под броню. Также может быть наружным защитным слоем для защиты изоляции и повышения защищенности от негативных воздействий (УФ, температура, жидкость, изломы). Используется не на всех кабелях.

Броня – это стальные ленты или оплетка из проволоки. Повышает механическую прочность изделия. Используется не во всех кабелях, а лишь тогда, когда присутствует высокий риск повреждения или действуют постоянные нагрузки. Применение – подземная, подводная, воздушная проводка.

Маркировка кабеля следующая:

  • 1 знак – из чего сделаны жилы. А — алюминий, пропуск – медь.
  • 2 знак – материал изоляции. В – ПВХ, П – полиэтилен, Р – резина, НР – негорючая резина, Ф – фторопласт, Г – оголенный (без изоляции), Ц – пленочная, К – контрольный кабель (назначение), КГ – гибкий.
  • 3 знак – тип защиты, если она присутствует в кабеле. А – алюминий, С — свинец, П – полиэтиленовый шланг, ПУ – полиэтиленовый усиленный шланг, В – ПВХ, Р – резина.
  • 4 знак – броня, если присутствует.
  • 5 знак – внешний покров, конструкция кабеля. Г – гидроизоляция, при отсутствии буквы Г – защита от механических нагрузок; Э – экранирование; О – изолированные провода, которые соединяются обмоткой; В – если последняя буква, то бумажная изоляция, в ином случае ПВХ.

После букв прописывается цифровое значение. Числа показывают рабочее напряжение кабеля (при отсутствии значения напряжение равняется сетевому 220 В), количество и сечение жил.

Температурный режим и ГОСТ

На кабель может наноситься важная информация об условиях эксплуатации и наименованию ГОСТа, по которому проводник произведен. Температурный режим играет важную роль в прокладке кабелей наружным способом. Он указывается на маркировке электропроводов в случае особого назначения продукции.

ГОСТ и ТУ также не всегда обозначается в маркировке. Это не значит, что изделие выполнено с несоблюдением стандартов.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

  • Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
  • На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

  • Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
  • Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Маркировка проводов при переменном трехфазном токе

Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:

  • серый, фиолетовый, оранжевый или красный провод – фаза;
  • желтые и зеленые полоски – заземление;
  • синий либо сочетание белых и синих полос – нейтраль.

Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов

Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами

Расчетные данные маслонаполненных кабелей и кабелей с пластмассовой изоляцией 110–220 кВ (на 1 км)

Tаблица 3.30

Сечение жилы, мм2МаслонатпненныеС пластмассовой изоляцией
г, Ом110 кВ220 кВr0, Ом110 кВ220 кВ
х0,

Ом

b0, кварх0,

Ом

b0, кварх0,

Ом

b0, кварх0,

Ом

b0, квар
1500,1220,20011800,1603600
1850,0990,19512100,1553650
2400,0770,19012500,1523780
2700,0680,18512700,14738500,0920,1204500,1201100
3000,06110,18613000,1453930
3500,0510,17513300,14040700,0860,1167550,1161900
4000,0460,17013600,1354200
4250,0420,16513700,1324260
5000,0370,16014200,12844500,0600,1108300,1102100
5500,0320,15514500,1244600
6250,0290,15015000,12047700,0480,10010400,1002600
7000,0260,14515500,1164920
8000,0220,14016000,11250300,04012503700

Примечания.

1. Маслонаполненные кабели изготавливаются с медными жилами, кабели с пластмассовой изоляцией – с алюминиевыми жилами.

2. Параметры маслонаполненных кабелей 330 и 500 кВ с сечением медных жил 500 мм2 следующие: rо = 0,032 Ом/км; хо — 0,075 и 0,044 Ом/км; bо — 9000 и 17 000 квар/км для напряжений 330 и 500 кВ соответственно.

Назначение маркировки

Большая часть потребителей, первый раз столкнувшись с маркерами, не понимают, что значат эти цифры и буквы в составе. На рынке представлены разные модели: как отечественные, так и зарубежные, где указывается:

  • Материал изготовления жилы проводов, а также их количество. Часто создаются из алюминия и меди. Проводники многожильные. Встречается необычные разновидности, в которых эти элементы выполнены из стали или композита.
  • Тип изоляции. Это обозначение рассказывает, из чего оформлена изоляционная оболочка всех слоев. Это может быть поливинилхлорид, резина, фторопласт и другие материи.
  • Сечение. Показатель транслирует площадь, которую имеет токоведущая часть, если смотреть через поперечное сечение. От него зависит, какое сопротивление будет оказывать проводник электрическому току. Стандартно находится в пределах от 0,35 до 240 мм.
  • Область использования. Обязательная пометка, которая подскажет, насколько провод будет устойчив к агрессивной окружающей среде.
  • Особенности конструкции. Отметка дополнительных элементов или использованных необычных материалов. Иногда – показатель специфичности технологий для изготовления.
  • Насколько гибкий. Обозначает, насколько хорошо будет гнуться этот экземпляр. Маркируется от 1 до 6, где 1 не показывает гибкости, а 6 максимально изгибается.
  • Электричество в номинале. Отделяет работоспособное напряжение, на которое рассчитывается изоляция.

Обозначение силовых и контрольных проводов

Любой кабель представляет собой сложное изделие, в котором, помимо токопроводящей жилы, имеется фазная изоляция и общая защитная оболочка. Дополнительно могут присутствовать поясная изоляция, экранирующий и армирующий слои, сердечник. Они улучшают эксплуатационные свойства конечной продукции.

Основным элементом, который указывается в маркировке кабеля, является токопроводящая жила. Она представляет собой цельную металлическую проволоку или жгут из тоненьких проводков, по которым протекает электроток. Для изготовления жил чаще всего используется алюминий и медь.

Маркировка проводов в зависимости от материала жилы следующая:

  • алюминиевые изделия имеют в названии букву А;
  • медная жила не предусматривает наличия отдельной буквы в названии.

В буквенно-цифровом индексе содержится множество дополнительной информации. В отраслевых стандартах приведены таблицы расшифровки маркировки кабеля, где указаны все возможные варианты. Ниже приведены только наиболее распространенные обозначения:

  • ОЖ. Добавляется к маркировке жил кабеля, которые представляют собой монолитный провод. Как правило, эти изделия не отличаются большой гибкостью и используются для прокладки линий, которые будут находиться неподвижно.
  • КГ (кабель гибкий). Название проводов, в которых жила сделана из множества тонких проволочек, скрученных между собой. Эти кабели отличаются большей гибкостью, изготавливаются только из меди и используются для прокладки подвижных линий.

Помимо силовых, существуют также контрольные кабели для подключения электрооборудования, которые обозначаются буквой К. Алюминиевые контрольные провода обозначаются АК, индекс медных начинается с буквы К. Контрольные провода имеют несколько изолированных жил и предназначены для подачи питания и передачи контрольного сигнала.

Помимо материала и особенностей жилы, а также назначения проводника, маркировка силовых кабелей позволяет определить материал и тип фазной изоляции. Она представляет собой оболочку из диэлектрика, которая защищает каждый проводник внутри кабеля. В качестве изолятора используют резину, ПВХ, бумагу и другие материалы.

При расшифровке маркировки кабелей и проводов изоляция указывается следующим образом:

  • В силовых кабелях – буква, маркирующая изоляцию, ставится после буквы, которая обозначает материал токопроводящей жилы. То есть, в алюминиевых ставится после буквы А, а в медных – стоит впереди.
  • В гибких кабелях обозначение материала изоляции ставится после аббревиатуры КГ.

Применяются такие буквы:

  • В – поливинилхлорид;
  • П – полиэтилен;
  • ПВ – вулканизированный ПЭ;
  • Пс = ПЭ, который имеет свойство самозатухания;
  • Н – резина, не поддерживающая горение;
  • бумага отдельного обозначения в индексах не имеет.

Еще один обязательный элемент – оболочка. Она защищает сердечник из токопроводящих и сигнальных жил и служит для предотвращения повреждения кабеля из-за воздействия внешних факторов.

Существует такие виды оболочек:

  • А — алюминиевая;
  • С – свинцовая;
  • В – поливинилхлоридная;
  • Резиновая не маркируется отдельно.

Помимо оболочки, кабель может быть бронирован для защиты от механических повреждений. Бронирование могут иметь только стационарные (негибкие) провода. Расшифровка материалов следующая:

  • Б – две стальные ленты с защитным слоем;
  • Бб – бронирующие ленты без прослойки;
  • Бл – бронирование с лавсановой подушкой;
  • Шв – защита в виде шланга из поливинилхлорида;
  • Шп – защита с помощью шланга из полиэтилена, пс – если полиэтилен самозатухающий;
  • БбШв – бронирование из металлических лент с еще одной виниловой оболочкой.

Дополнительные защитные элементы указываются в маркировке в конце буквенно-цифрового индекса. Например, речь может идти о противопожарных свойствах кабельно-проводниковой продукции. Если изоляция не поддерживает горение, это свойство обозначается буквенным сочетанием нг.

Несколько примеров расшифровки обозначений:

  • Маркировка кабеля ВВГ – означает, что провод имеет медную жилу, изоляцию и защитную оболочку из поливинилхлорида;
  • Маркировка кабеля ВВГнг – речь идет о том же кабеле, что и в предыдущем случае, но с негорючими свойствами;
  • АСБл(ож) – силовой кабель с алюминиевой монолитной жилой, помещенный в бумажную изоляцию и свинцовую защитную оболочку, дополнительно бронированный лентами, содержащий лавсан.

Особое обозначение

За буквами расположены цифры. Первая из них говорит о количестве проводников, вторая – о площади каждого, третья – допустимое напряжение, которое выдерживает изоляция. После цифрового кода иногда стоит буква Ш – шнур.

Для закрепления информации приведем простой пример.

Вот декодировка обозначения ВВГ 4*2,5-380.

  • П и А во главе шифра нет, значит, жила медная, кабель круглый;
  • Последующая В говорит о ПВХ-изоляции;
  • Вторая В –  дополнительная защитная ПВХ-оболочка;
  • Г- защитный покрова нет;
  • 4 — четыре жилы;
  • 2,5 —сечение 2,5 мм кв.;
  • 380 — изоляция рассчитана на номинал в 380 В.

Маркировка и предназначение популярных проводов

Маркировка и предназначение популярных кабелей

Для чего необходима

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

  • из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
  • из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
  • также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Как указывается маркировка кабеля

Обратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода

Ниже можно прочесть подробную расшифровку самых распространенных изделий.

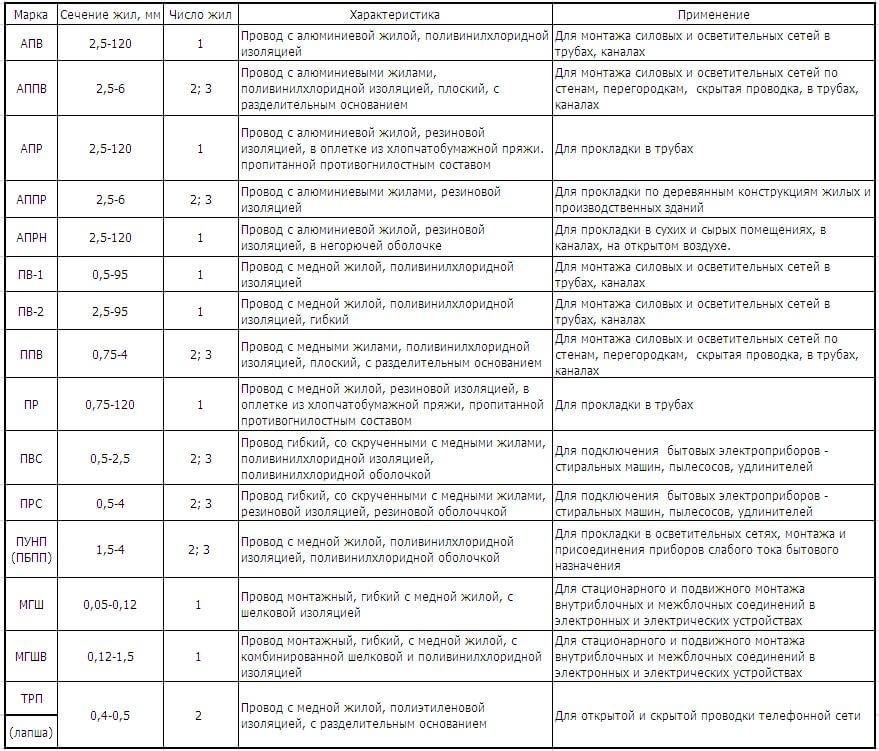

Разновидности проводов

При выборе провода учитываются условия его эксплуатации, мощность подключаемого оборудования.

С одной жилой

Алюминиевый провод обозначают АПВ. Изоляция из ПВХ хорошо переносит воздействие агрессивных веществ, не боится высокой влажности. Радиус изгиба не менее 10 его диаметров провода.

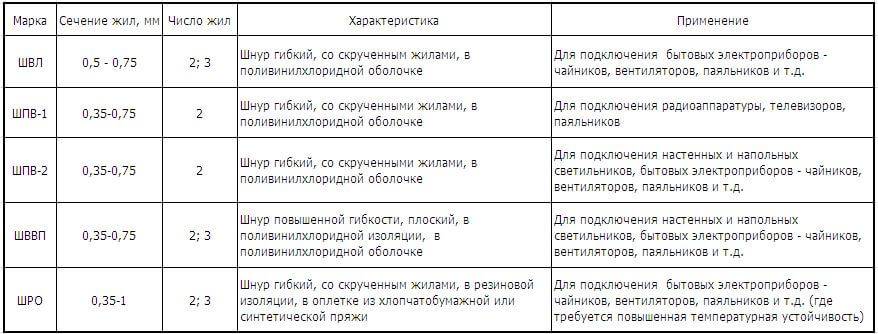

Для изготовления электрошнуров

Бытовые приборы подключают только медными электрошнурами:

  1. Провод ПВС характеризуется высокой гибкостью, выдерживает до 3 тыс. сгибаний. С его помощью подключают электроприборы в сетях до 380 В. Для прокладки каналов внутри стен не подходит, т.к. через несколько лет начинает разрушаться его внешняя изоляция.
  2. ШВВП — отличается повышенной гибкостью. Используется для подключения маломощных устройств, светильников. При создании скрытой проводки не применяется.

Плоские

Провода, у которых жилы находятся в одной плоскости, названы плоскими. Они подразделяются на виды:

  1. ПБПП (ПУНП) — способен передавать напряжение до 250 В, в основном предназначен для проведения освещения.
  2. ПБППг (ПУГНП) — за счет многопроволочных жил обладает более высокой гибкостью (не менее 6 диаметров).
  3. АПУНП — в отличие от ПУНП имеет однопроволочную алюминиевую жилу с сечением 2,5-6 мм², остальные характеристики аналогичные.

С перемычками

Особенность таких изделий — между жилами есть перемычки, их делают из того же материала, что и изоляцию:

  1. ППВ — способен передавать ток до 400 Гц и 400 В. Хорошо переносит высокую влажность, устойчив к действию кислот, щелочей, не горит.
  2. АППВ — от предыдущей марки отличается тем, что он алюминиевый и минимальное его сечение 2,5 мм². Применяют для открытой силовой проводки и освещения.

Провод ПВ1

Круглый тип сечения, изоляция ПВХ, медь, 1 жила. Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.

Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе. Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами. Величина изгиба не менее 10 – кратного диаметра провода. Бухты от 100 метров. Провод АПВ – модификация ПВ1, но жила из алюминия.

Для чего нужна маркировка

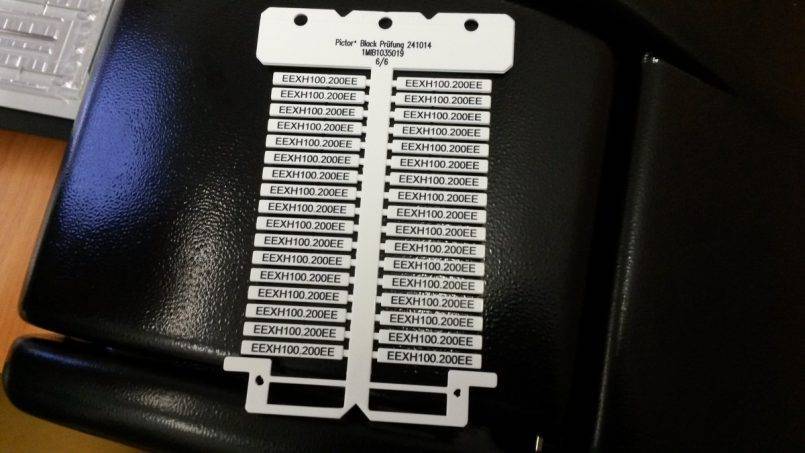

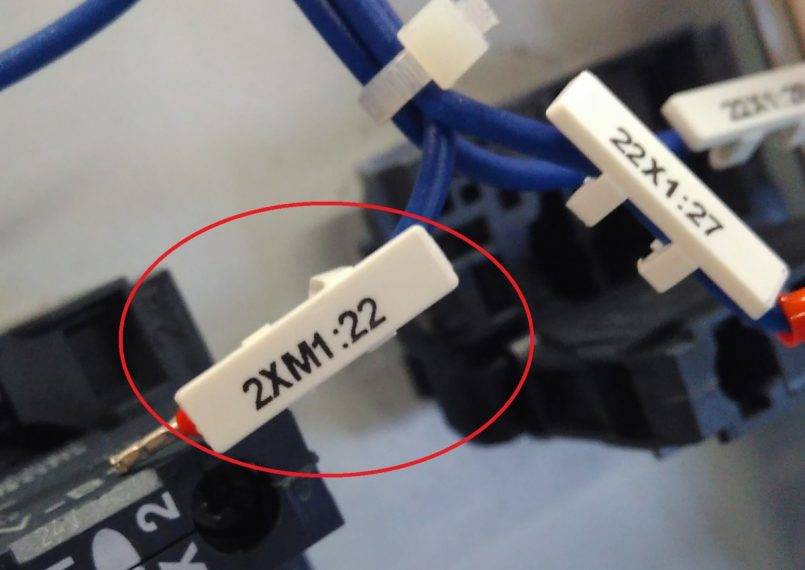

Даже опытный электрик или монтажник на глаз точно не определит диаметр токопроводящей жилы до миллиметра, потому что часто слой изоляционного материала тщательно маскирует все видимые отличия.

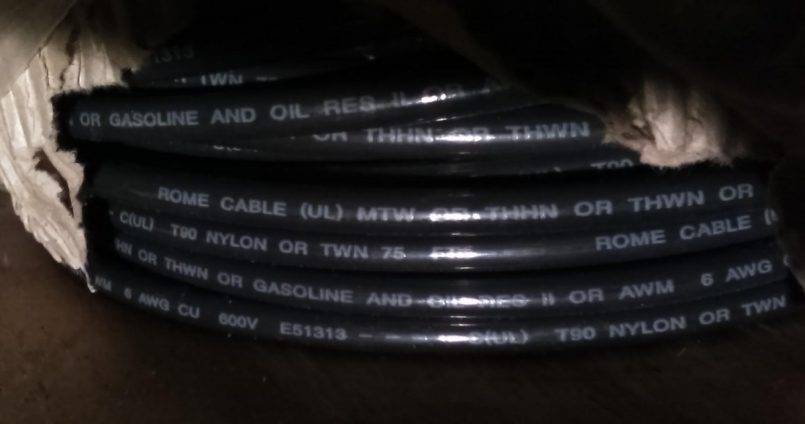

Поэтому производители наносят по всей длине провода маркировку, которая явно показывает:

  • Количество жил;
  • Диаметр сечения жилы;
  • Толщину изоляции;
  • Материал жилы, изоляции, прокладок;
  • Условия транспортировки, хранения, эксплуатации;
  • Номинально выдерживаемую токовую нагрузку.

Наносится маркировка через каждые десять сантиметров контрастным к фону цветом, чтобы максимально упростить и повысить безопасность процесса электротехнического монтажа. Представляет она собой комбинацию от семи до пятнадцати знаков, букв и цифр. Отдельно применяется и цветовое оформление.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
