Устройство и особенности монтажа ограничителей мощности

Ограничитель мощности ОМ 110: инструкция

Данное устройство, применяют для подключения и осуществления контроля мощности в однофазных электрических сетях. Все параметры указываются на упаковке устройства. Реле ограничения, обеспечивает контроль двух видов нагрузок, полной и активной.

Характеристики устройства:

• Напряжение 220 Вольт;
• Рабочие пределы напряжения 130 – 300 Вольт;
• Частота от 47 до 53 Гц;
• Диапазон регулировки от 0 до 20 кВт – кВа;
• Защита IP – 40.

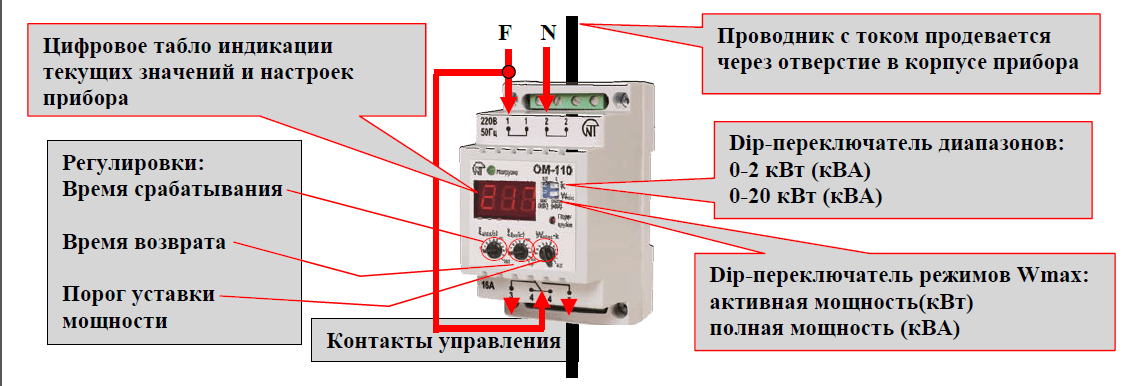

Главным условием правильной работы ограничителя мощности, является проводник с контролируемым током, который продевается через устройство.

Схема подключения и настройка производится следующим образом. Питающие сетевые проводники, подключаются к контактам устройства под номерами 5 и 8. Полярность при этом соблюдать не требуется.

Через полость в корпусе ограничителя, необходимо продеть проводник, по которому проходит контролируемый ток. К контактам по номерами 3 и 4, подключаются выходные проводники.

После подключения, производится настройка устройства. Для того чтобы выбрать, какую нагрузку следует контролировать, следует выставить регулятор Wmax, в определенное положение. Другим регулятором (К), который располагается сверху, производится настройка мощности. Оставшимися регуляторами, устанавливается время работы (Ома), отключения и включения устройства.

Стоит отметить, что о корректности работы ограничителя мощности, говорит зеленый индикатор, который загорается после подачи напряжения. Если нагрузки на данное время нет, то на дисплее высвечивается (0).

Одним из лидеров производящих качественные устройства, является компания Новатек – электро.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Особенности подключения

ОМ-110

Для установки ограничителя мощности ОМ-110 можно отметить следующие особенности:

• Установить ОМ–110 на штатное место (можно под ДИН рейку).
• Подключить сеть 220 В, соблюдая соответствие нулевой и фазной шины.
• Продеть провод нагрузки через специальное отверстие – там находится трансформатор тока, который и является датчиком потребленной электроэнергии.
• Подключить контактор, согласно схемы. Работает ОМ-110 только при наличии контактора, который будет коммутировать напряжение на нагрузку.
• Установить потенциометром мощность отключения.
• Выставить время работы ОМ-110 в режиме перегрузки.
• Задать время возврата ограничителя в исходное положение после срабатывания.

Схема подключения ОМ-110:

Более подробно увидеть процесс монтажа вы можете на видео ниже:

Как подключить однофазный ограничитель

После подключения необходимо проверить правильность работы ограничителя. Подать питание и подключить нагрузку меньшую расчетной. Должен гореть зеленый светодиод. Потом нужно подключить нагрузку, которая выше установленной. Должен загореться светодиод «перегрузка» и по истечении времени, которое устанавливается регулятором «задержка отключения», он должен отключить все потребители. При необходимости время можно откорректировать. После отключения возврат в исходное состояние происходит автоматически. Время возврата также можно изменить регулятором «повторное включение». Установка и настройка работы регулятора окончена.

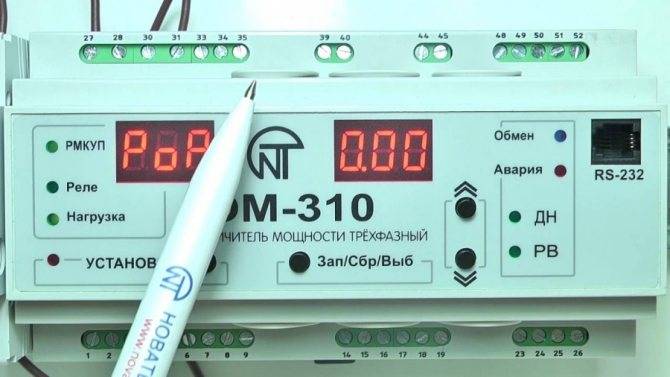

ОМ-310

ОМ-310 используют при напряжении сети 380 В и мощности 3-40 кВт. Установка ограничителя мощности этой серии не отличается от предыдущего. Основное отличие состоит в том, что на него нужно подключить три фазы 380 В и нулевой провод. На лицевой панели два индикатора, позволяющие проводить настройку и контроль работы прибора, а также светодиодные индикаторы. Настройка этого устройства несколько отличается от ОМ-110. Достоинством является возможность подключения к компьютеру и его настройки.

Монтаж состоит в подключении всех трех фаз и нулевого провода к входным клеммам, как показано на схеме ниже:

Наглядная инструкция по монтажу предоставлена на видео:

Подключение ОМ-310

Нагрузка подключается через трансформаторы тока. Устанавливают параметры потребляемой мощности, времени отключения при перегрузке и времени восстановления после отключения. Обязательно использование контактора, который коммутирует нагрузку.

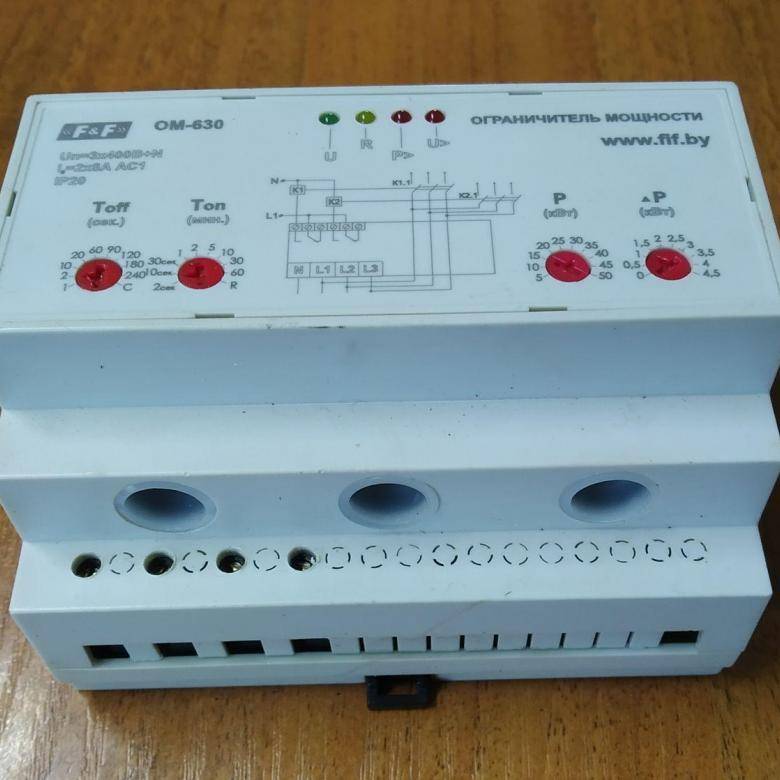

ОМ-630

ОМ-630 – трехфазный ограничитель мощности. Подключение происходит согласно схемы. Работает только с трансформаторами тока и реле нагрузки.

1. Подключить фазные провода и провод нулевой.
2. Присоединить контактор или несколько по потребности
3. Протянуть провода нагрузки через установленные отверстия в корпусе прибора
4. Подключить питание, после чего должен загореться светодиод, а через заданное время индикатор желтого цвета и включиться нагрузка.

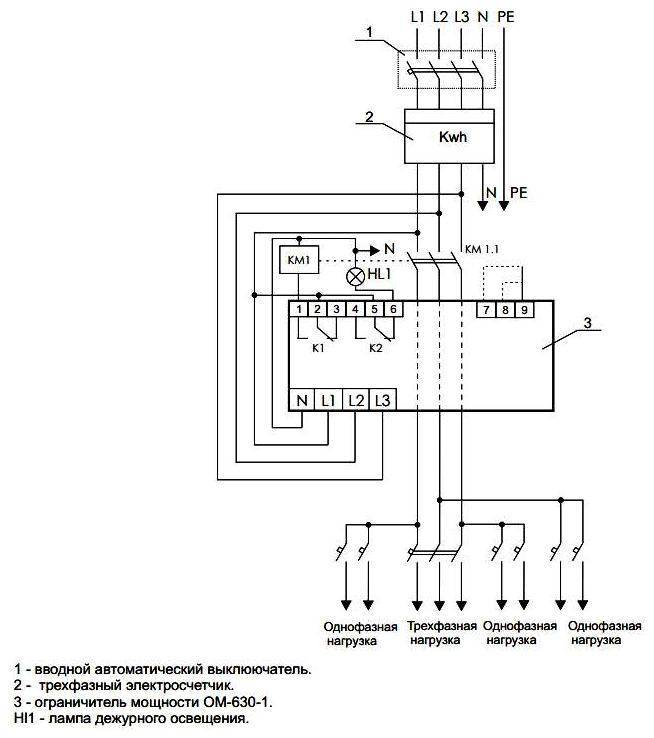

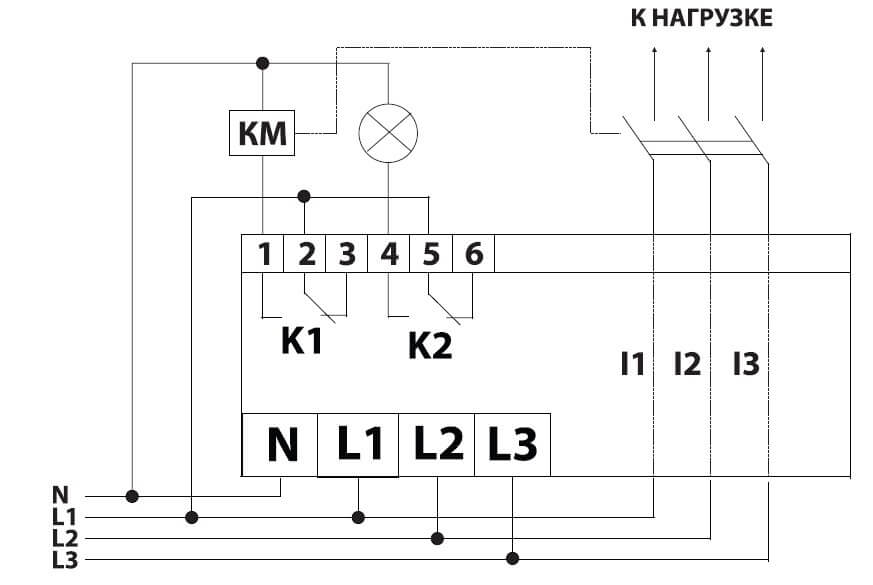

Наглядно предоставлено правильное подключение на фото и схеме ниже:

Установка максимальной мощности, времени отключения и времени восстановления выполняются с помощью переключателей. Все регуляторы расположены на лицевой панели. Кроме указанных выше функций в ОМ-630 введена функция счетчика отключений. При срабатывании ограничителя в течении часа более определенного количества раз, нагрузка отключается на 10 минут. Эта регулировка тоже присутствует на лицевой панели.

На видео ниже наглядно показывается, как подключить и настроить ОМ-630:

Обзор ОМ-630

Данные аппараты, независимо от марки и типа защищают не только поставщика электроэнергии от перерасхода и хищения, но и потребителя от перегрузки домашней электросети и снижения вероятности возникновения пожара от перегрева изношенной электропроводки, в случае несоответствия мощности сети и потребления. Надеемся, вам были полезные наши советы и предоставленные инструкции по подключению ограничителей мощности 110, 310 и 630-й серии.

Будет интересно прочитать:

• Как провести электричество на участок
• Устройства защиты от перенапряжения в сети
• Что такое реле контроля напряжения

Варианты подключения

Рассматривать варианты подключений удобнее всего на примере устройства ОМ-310, для установки которого имеется несколько схем.

Схема № 1

Такая схема предусматривает одну нагрузку с ее выключением при возрастании мощности.

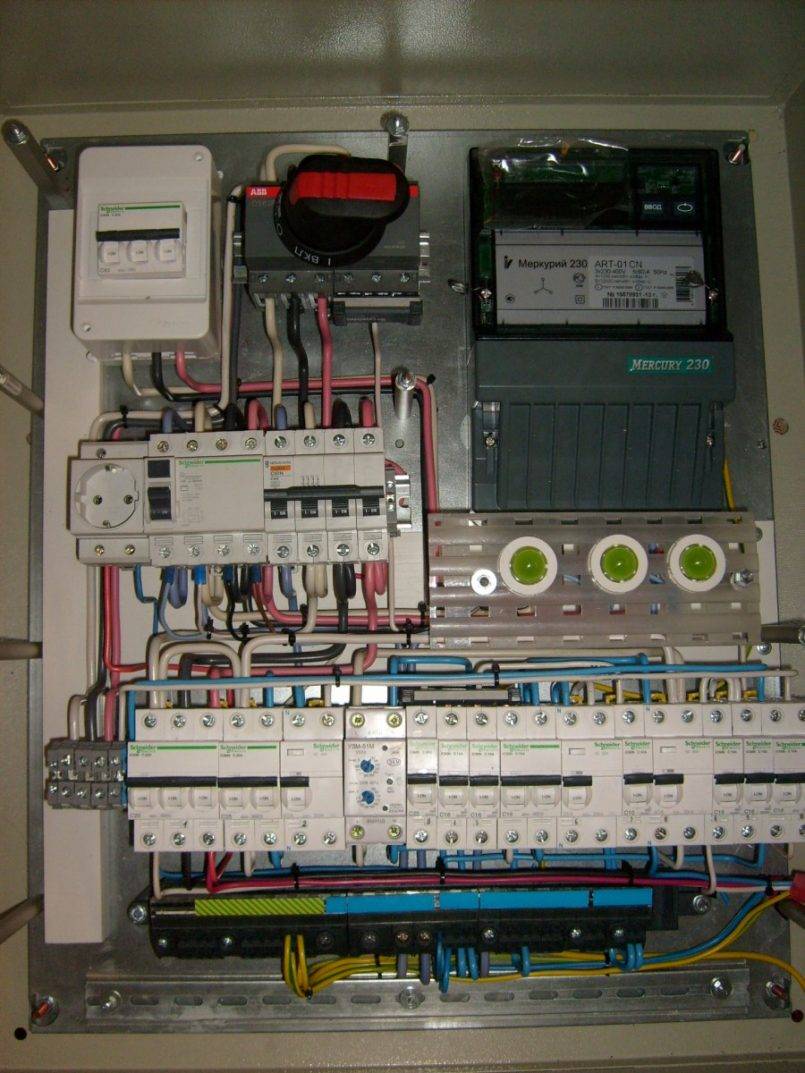

Схема с монтажом автомата с одним полюсом с размещением всех элементов в одном щите

Вводные кабели подаются с ЛЭП прямо в щит. Три кабеля фазы подсоединены к верхним контактам вводного автомата, нуль — к нулевой шине. Приводится пример с мощностью 15 кВт для 3-фазных сетей, потому вводный автомат принят с номиналом 25 А.

Каждый фазный провод с нижних клемм пропускается через отверстия токовых трансформаторов, установленных в ограничителе. Затем они подсоединяются к требуемым контактам в счетчике.

От счетчика фазы подсоединяются к верхним контактам модульного контактора. Ноль от шины подсоединяется к контакту счетчика. Клеммы контактора посредством фазных перемычек должны соединяться с УЗИП, от которого подводится питание к ограничителю.

Схема № 2

Схема подразумевает присутствие двух нагрузок и выключение одной с низким приоритетом при превышении мощностью критической величины.

Подключение ограничителя по второй схеме подразумевает наличие двух разделенных групп нагрузок

Подключение осуществляется по аналогии с первой схемой. Нагрузка №1 при этом принимается как неприоритетная, подлежащая первоочередному отключению. Вторая нагрузка должна быть постоянно включена.

Неприоритетная нагрузка отключается в ситуации, когда потребляемая мощность превышает установленное пороговое значение. Основные потребители при этом будут продолжать свою работу.

Схема № 3

При реализации такой схемы выключаются обе нагрузочных группы. Между ними имеется только одно различие, заключающееся в разнице между устанавливающими приоритет вставками. При возникновении превышения выставленной в настройках мощности, сначала отключается первая нагрузка, если мощность не снизилась до требуемой величины, то выключается и нагрузка №2.

Схема предполагает наличие двух групп нагрузок, при повышении мощности отключаются обе

Первая нагрузка — объекты высокой мощности, такие как:

• духовые шкафы;
• теплые полы;
• нагреватели различных моделей и другие.

После отключения нагрузки №1 вторая нагрузка остается беззащитной перед перепадами напряжения. В схеме имеется реле нагрузки и функциональное реле.

Схема № 4

В четвертой схеме предусмотрено наличие трех нагрузок, две из которых — неприоритетные.

В такой схеме будет осуществляться поочередное отключение групп в по мере с увеличения мощности. Сначала отключается нагрузка №1, после нее — другая. Третья остается всегда включенной и незащищенной ограничителем. В этой схеме также работают по контакту от функционального реле и реле нагрузки.

Обзор производителей

Модель	Производитель	Основные параметры	Примерная стоимость, руб.
ОМ-2	F&F Беларусь	Максимальный ток контактов реле: 16(3)А, АС1 Диапазон огранич. мощности: от 200 до 2000 Вт Задержка отключения: 1,5 сек. Задержка включения: 4-150 сек (регулируемая)	2070
ОМ-14	DIGITOP Украина	Диапазон мощности, 0,1-14 кВт Определяемое напряжение, В 50-400 Срок выключения по верхнему пределу, сек, не свыше 0,02 Срок выключения по нижнему пределу, сек, не свыше 1(120-170В) 0,02( Мах ток контактов реле не более 40А	3020
ОМ-310	НОВАТЕК Россия	Нагрузка мощностью 2,5-30 кВт Количество фаз — 3	6900
PL-11T	EKF Россия	Максимальный ток нагрузки — 8А Однофазный для работы с трансформатором тока X/5А	1570
ОМ-630	F&F Беларусь	Мощность 5 — 50 и более кВт шаг 0,5 кВт возможность установки параметров непосредственно заказчиком	7000

Несмотря на некоторые недостатки, ограничители мощности являются наиболее эффективным средством для предохранения офисных и бытовых электроприборов от перегрузок сети.

Параметры и устройство ограничителя мощности

К главным параметрам ограничителей мощности относятся: число контролируемых фаз сети – одна или три;

Трехфазный ограничитель мощности

Однофазный ограничитель мощности

• максимальный контролируемый устройством ток;
• максимальный ток через контакты устройства;
• диапазоны выдержек времени, настраиваемых пользователем.

Органы управления однофазного ограничителя мощности

Так как ограничители мощности – цифровые устройства, то аналоговые сигналы на их входах преобразуются в цифровые величины (оцифровываются). Для этого предназначены аналогово-цифровые преобразователи (АЦП), переводящие данные о величине токов и напряжений в вид, понятный контроллеру прибора.

АЦП датчиков напряжения расположены внутри прибора, но датчики тока в некоторых моделях могут находиться и вне его. Это снижает тепловую нагрузку на устройство и позволяет избавиться от силовых контактов для подключения мощных потребителей. Датчики тока выполняют бесконтактными (по принципу трансформаторов тока), при этом лишние контактные соединения в контролируемой цепи исключаются. Дополнительное преимущество: напряжение прибор измеряет на входе в дом, а ток – в любой цепи, которую предполагается отключать при превышении мощности в ней.

Схема подключения трехфазного ограничителя мощности с выносными трансформаторами тока

Данные об измеренных токах и напряжениях попадают в контроллер, контролирующих их величины и вычисляющий недостающие: активную и реактивную мощность, токи прямой и обратной последовательностей. В его памяти находятся уставки, заданные пользователем. Работая по определенному алгоритму, он выводит требуемую информацию на дисплей и управляет блоком выходных реле.

Для программирования работы контроллера или установки уставок служит блок кнопок управления или потенциометров. Он расположен на передней панели прибора и совмещен с цифровым индикатором (дисплеем).

Устройство включает в свой состав минимум одно реле с перекидным контактом. Через него происходит либо управление магнитным пускателем, либо подключенной нагрузкой напрямую. Прямое управление возможно, если ток нагрузки не превышает величины, указанной в паспорте устройства (максимальный ток контактной системы).

Схемы подключения однофазных ограничителей мощности

Кроме контактов для управления нагрузкой некоторые ограничители мощности снабжаются дополнительными сигнальными контактами, использующимися в схемах сигнализации и автоматики.

В состав ограничителей мощности, имеющих множество дополнительных функций, включаются интерфейсы для связи с персональным компьютером: RS-232 или RS-485. При наличии соответствующего программного обеспечения можно легко и просто установить все уставки и параметры, не блуждая по меню прибора.

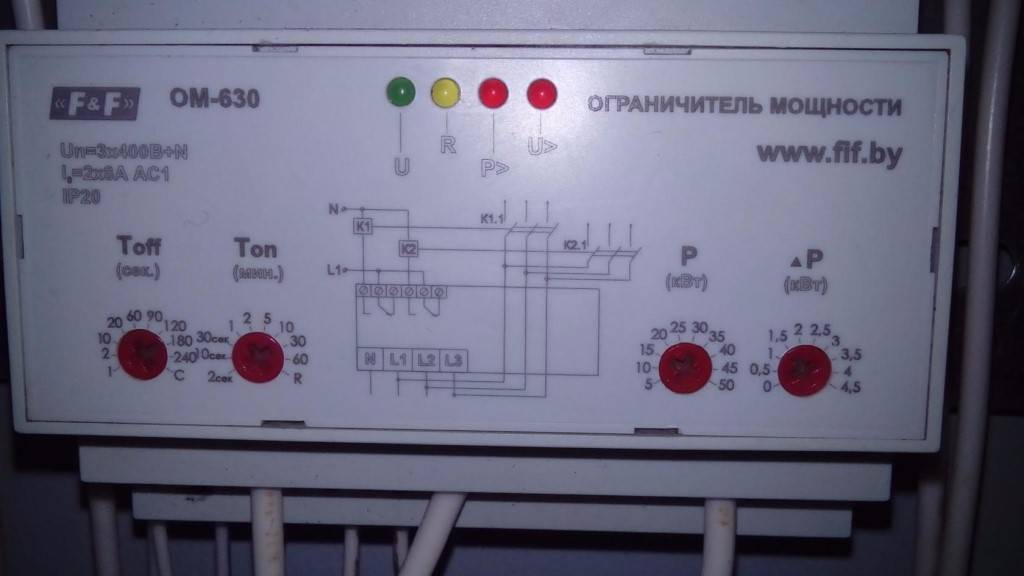

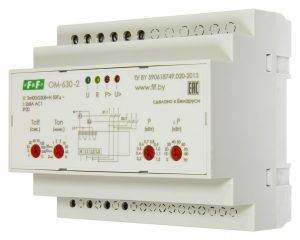

OM-630

Отличительные особенности реле:

Многофункциональный, 5-50 кВт. Функция реле напряжения, контакт 2NO/NC, 2х8А.

НазначениеОграничитель мощности OM-630 трехфазный, многофункциональный, 5-50 кВт, возможно ограничение мощности от 1,5 кВт предназначен для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.

Обзор на канале

Функциональные возможности Наличие двух выходных реле К1 и К2 позволяет реализовать не- сколько режимов работы (оговаривается при заказе): • с одним контактором; • с двумя контакторами для управления приоритетной и непри- оритетной нагрузками; • с автоматическими выключателями с моторным приводом. Встроенный счётчик количества отключений нагрузки при перегрузке по мощности: блокирование включения нагрузки при превышении заданного количества отключений при перегрузке (программируемый параметр). Защита от циклической перегрузки: если нагрузка на питающую сеть не снижается, то после 5-ти отключений подряд нагрузка отключается от сети питания на 10 минут. Функция включена, если не установлен счётчик количества отключений. Сохранение в энергонезависимой памяти и считывание из неё на компьютер информации о причинах отключения нагрузки, а также за- дание индивидуальных уставок с помощью специального ПО и порта.

Защитные функции • Отключение нагрузки (потребителя) при обрыве нулевого провода. • Защита от повышения и понижения напряжения в сети питания. Отключается установкой перемычки между клеммами 7−9; • Защита от перегрузки и короткого замыкания. При превышении током в 6 раз заданного значения (рассчитывается, исходя из разрешённой к потреблению мощности) нагрузка отключается (время отключения зависит от тока): первый раз — на 30 секунд, затем, если перегрузка продолжается, — на 30 минут.

Дополнительные функциональные возможности ОМ для трёхфазных сетей • Выбор варианта определения значения отключаемой мощности: — пофазно (только для ОМ-630-1). Установленная мощность Р делится на З, и при превышении этого значения в любой из фаз нагрузка отключается. Применяется при слабой питающей сети, не допускающей перегрузки по току; — суммарно — с ограничением мощности одной фазы на уровне 0,4Р. Нагрузка отключается при сумме мощностей фаз, превышающей Р, или при превышении значения 0,4Р в одной фазе. Применяется в сетях, допускающих перекос по нагрузке не более 20 %. Включается установкой перемычки между клеммами 8−9; — суммарно. Определяется сумма мощностей отдельных фаз, и при превышении значения Р нагрузка отключается. Применяется при хорошей питающей сети и неравномерном распределении нагрузки по фазам. • Сохранение работоспособности при питании от одной фазы.

Принцип действия ОМ основан на вычислении величины потребляемой мощности и сравнении её с заданным значением. Ограничитель контролирует напряжение и потребляемый ток нагрузки встроенными трансформаторами тока, вычисляет значение потребляемой мощности отдельно в каждой фазе (ОМ-630 и модификации) и обрабатывает эти значения, в соответствии с выбранным алгоритмом работы. Нагрузка подключается к сети питания через соответствующий контактор, катушкой которого управляет исполнительное реле ОМ. При превышении мощности установленного значения ОМ отключает нагрузку на время, установленное потребителем. По истечении этого времени нагрузка автоматически включается. Если потребляемая мощность попрежнему превышает установленный порог, нагрузка снова отключается.

Достоинства и недостатки

Помимо возможности отключения избыточной мощности ограничитель мощности обладает целым рядом дополнительных характеристик. Они уникальны и очень полезны. Он помогает не только следить за не превышением мощности, но и повышать безопасность энергосети, следить за безопасностью эксплуатируемого оборудования.

К достоинствам можно отнести наличие следующих технических характеристик у ограничителей:

Он следит не только за активной частью мощности, которую дают обычные электронагреватели и другие активные потребители. Он отслеживает также и реактивную составляющую потребления, которую дают электродвигатели. Реактивную мощность невозможно отследить другими устройствами.

Рабочие характеристики этого аппарата не зависят от температуры окружающей среды, он работает с одинаковой точностью в широком диапазоне температур. В отличие от него автоматический выключатель может длительное время не срабатывать при пониженных температурах, создавая при этом опасные перенапряжения в сети.

Это устройство обладает цветовой индикацией. В самых простых устройствах один светодиод показывает наличие избыточной нагрузки, в более совершенных устройствах производится индикация текущей потребляемой мощности на цифровом дисплее, которая дает текущую информацию о нагрузке в сети и другие параметры.

При превышении заданного уровня потребления электроэнергии потребитель отключается не мгновенно, а в соответствии с некоторой задержкой, которая выставляется вручную. Это позволяет пропускать короткие пиковые нагрузки и не давать работать сети с большими длительными нагрузками. Например, выставив нужное время можно дать время мощному электрочайнику вскипятить воду, но не допустить более длительных нагрузок.

На нем можно выставлять значение потребления, на которое он будет срабатывать. Для установки новых значений по нагрузке не требуется покупка новых приборов. Благодаря этому можно следить за отсутствием хищений электроэнергии.

Это устройство включает нагрузку самостоятельно по истечении заданного времени. Это время выставляется на устройстве вручную. Выполняется так называемое автоматическое повторное включение. Благодаря этому нет необходимости открывать электрический щит при каждом срабатывании. Это очень удобно не только для потребителей, но и для снабжающих организаций. Они могут ограничивать доступ к электрическому щиту, так как включение электричества осуществляется автоматически по истечении определенного времени.

Ограничитель не выполняет функции по отключению сети. Он измеряет ток, проходящий через силовую линию, и подает управляющие сигналы на пускатели, которые управляют системой. Поэтому нет необходимости создавать дополнительные разрывы в сети.

Ограничители потребления могут выполнять функцию по защите трехфазных электродвигателей при обрывах фазы, могут контролировать не симметрию токов и реагировать на неё. Дополнительной функцией является защита от некачественного напряжения. В этом случае он контролирует питающее напряжение всех трех фаз. Аппарат может выполнять функцию устройства защитного отключения (УЗО). При этом он контролирует токи уходящие из системы в землю.

К недостаткам этого устройства можно в первую очередь можно отнести его дороговизну. Он существенно дороже обыкновенного автомата. Сам ограничитель не может производить отключение и включение нагрузок с большими токами. Вместе с ним необходимо устанавливать магнитные пускатели или контакторы.

Ограничитель подает небольшой ток на управляющие катушки пускателя и он осуществляет включение или выключение силовой линии. Стоимость электромонтажных работ дополнительно увеличивается на стоимость этого оборудования. Кроме того необходимо регулярно следить за исправностью пусковых устройств, так как в них есть движущиеся части.

И наконец, стоит отметить, что эти аппараты требуют дополнительного пространства в электрическом щите. В силу этих причин потребители по собственному желанию редко устанавливают подобное оборудование. Оно в большинстве случаев устанавливается по требованию поставщиков электроэнергии в соответствии с согласованными проектами по подключению.

Основные отличия трехфазных ограничителей

Перед тем как понять основные отличия между данными устройствами, рекомендуется ознакомиться с техническими характеристиками трехфазных ограничителей. Они включают в себя:

• держат максимальную мощность до 350 Вт;
• рабочая частота устройства достигает 75 Гц;
• приборы способны выдержать от 5 кВт до 45 кВт;
• высокий показатель дискретности.

Ограничители способны выдержать чрезмерные погрешности в измерении параметров. Для нормальной работы необходимо правильно настроить оборудование на нужную частоту электрического тока. На фото ограничителя мощности изображены современная модель прибора.

Назначение и описание работы

Автоматический ограничитель входящей мощности – это устройство, которое контролирует данный показатель и при резком превышении или, наоборот, понижении его — отключает питание абонента. ОМ часто используется как в квартирах, так и в частных домах для обеспечения наивысшего уровня защиты.

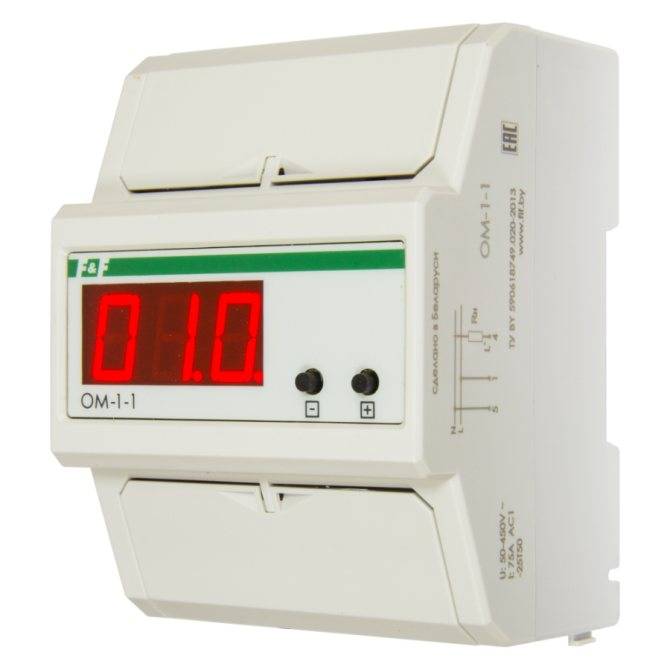

Фото — ОМ

Назначение ограничителя:

1. Контроль входящей электроэнергии. При превышении поступление тока прекращается – это поможет сохранить бытовые приборы от перегрузок;
2. Защита электросети от незаконного подключения. Часто бывает, что к Вашему питающему кабелю подключается еще один абонент, тем самым воруя электрический ток. С этим также может бороться ОМ, т. к. на нем есть четкие установки количества потребителей и нужной мощности;
3. Контроль работы различных механизмов. Его используют для управления мощностью двигателя мотоцикла, автомобиля, станочных механизмов, СВЧ и т. д. Иногда его можно встретить также на скутере, в аварийных схемах.

Работает это электрооборудование довольно просто, сравнивая максимальное допустимую мощность и вольтаж напряжения, поступающие из локальной электросети. Когда прибор обнаруживает некоторые отклонения – он отключает потребителя. Стоит помнить, что включение производится не сразу, а с погрешностью в несколько секунд. Спустя короткий отрывок времени, поступление потребляемой энергии возобновится, следовательно, до этого момента нужно уменьшить нагрузку на сеть в квартире или доме.

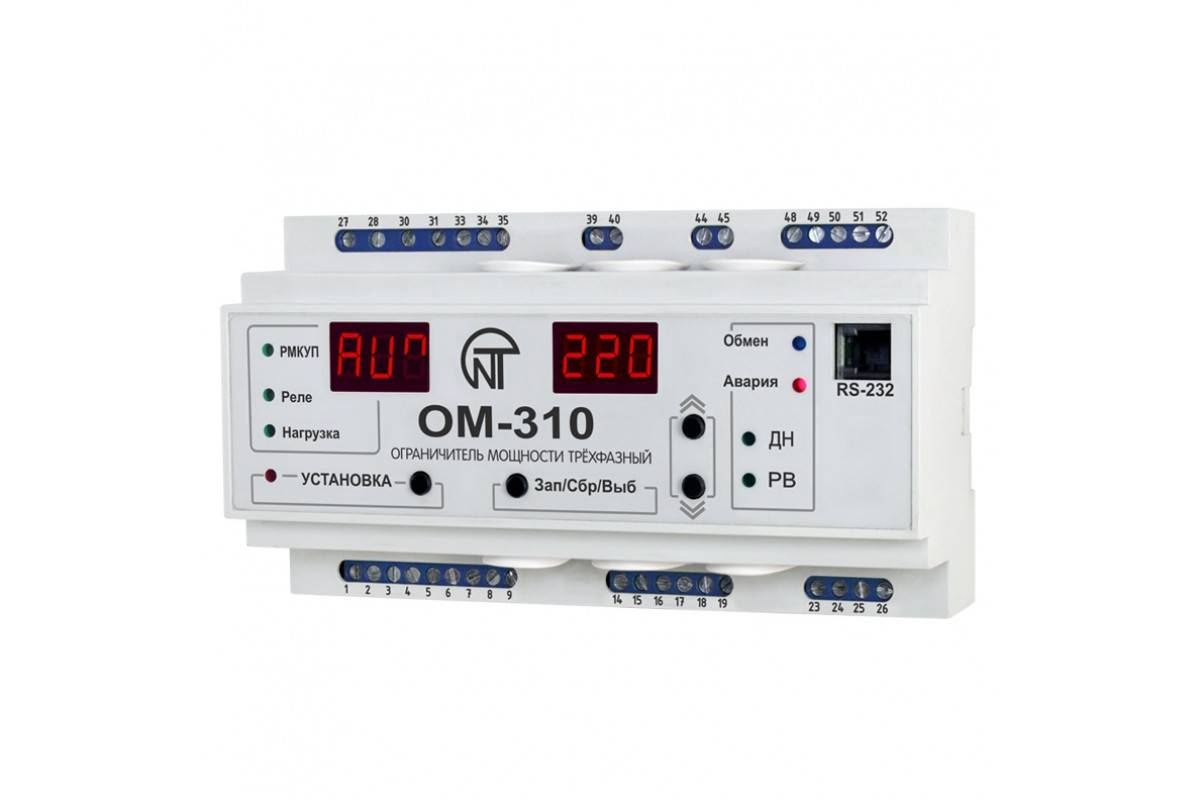

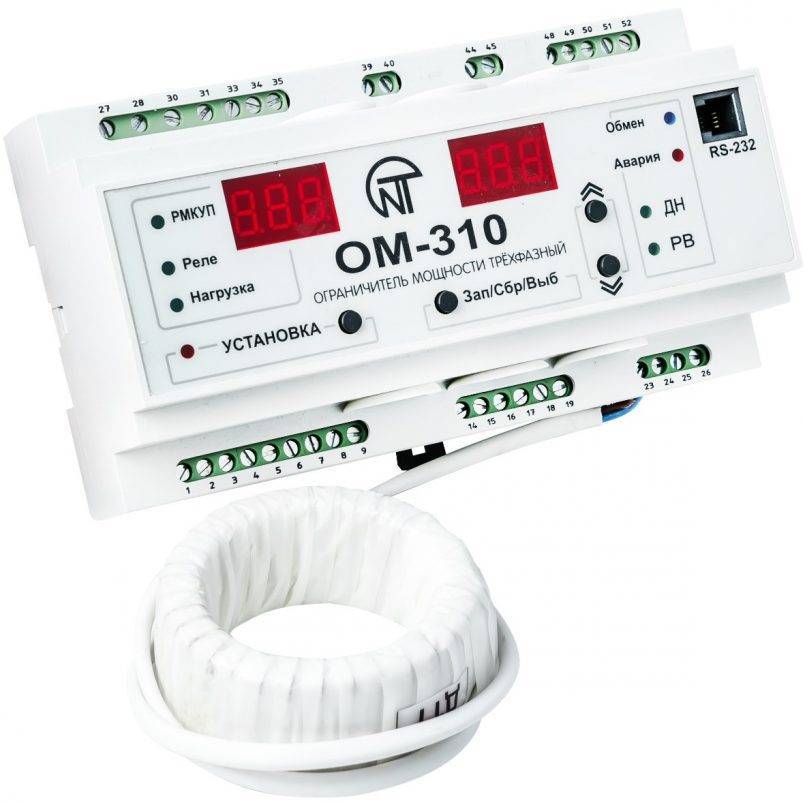

Фото — конструкция ом 310

Рассмотрим технические характеристики прибора — ограничитель мощности ОМ-310:

Назначение
Используется для включения в трехфазную цепь с напряжением 380В и частотой 50 Гц
Максимальная частота
62 Гц
Наибольший и наименьший показатели для работы
От 3 кВт до 40 (до 20 кВА)
Максимальное напряжение
450 В
Контакты для подключения локальной сети
1. Специальный зажим для установки дистанционного контроля;2. Стандартный вход под фазу; 3

Клемма для того чтобы подключить счетчик или трансформатор.
Выходы ограничителя
На реле (автоматический выключатель), который обязательно должен присутствовать в сети
Показатели защиты
Прибор изолирован, согласно IP40 (взрывозащищённый), клеммник – IP20 (сопротивляется проникновению влаги и крупных частиц пыли)
Условное климатическое исполнение
У3.1
Рабочая температура
От – 30 градусов до + 50
Условия хранения
Этот электронный прибор важно хранить в сухом месте, не под прямыми солнечными лучами. Максимальная допустимая температура – 70 градусов тепла и 50 мороза
Установка
Производится в основном на DIN-рейку, возможен монтаж на столбах (если счетчик наружный)
Максимальный вес
0,5 кг

Ограничитель входящей мощности ОМ 630 (ОП-630) и 611 имеет приблизительно те же характеристики, за исключением параметров (у него максимальный показатель 63 кВт).

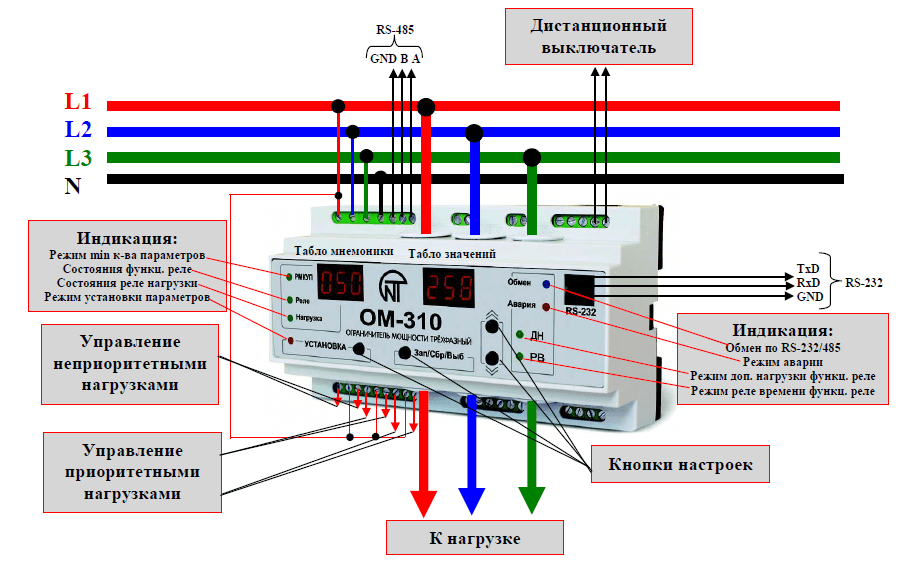

Фото — схема ограничителя
