Соединение провода и наконечника пайкой
Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.
https://youtube.com/watch?v=ppG3lP3UZrQ
Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.
Конструкция клещей
Процесс обжима довольно простой. В то время, когда гильза или ТЭЩ насажены на провод, подтянут матричный узел инструмента — ручки совмещают, и осуществляется контакт. Тем не менее, в процессе монтажа, как правило, не все так удачно. Иногда даже при качественно обжатом соединении, по прошествии времени на открытом пространстве контакты зачастую слабеют.
Виды клещей
По методу использования клещи изготавливаются:
- Двугранные;
- четырехгранные;
- шестигранные.
Конструкционно такие инструменты имеют различия, но принцип работу у них одинаковый Более простой механизм воздействия имеют 2-губочные клещи, внешне похожие на пассатижи, только с матричными типами губок. Они изготавливаются с несъемными или съемными деталями. Используют для монтажа клемм ТЭЩ и гильз.

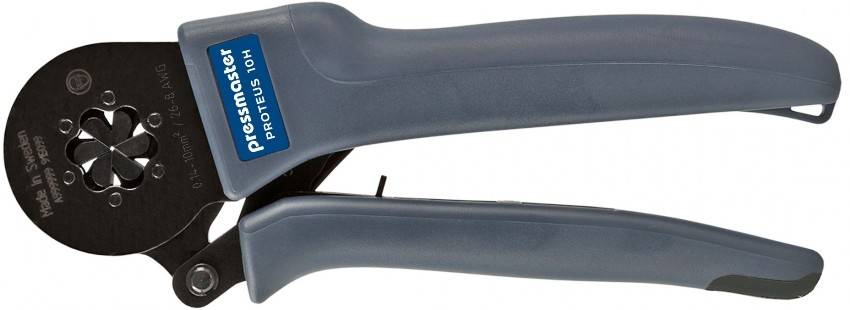

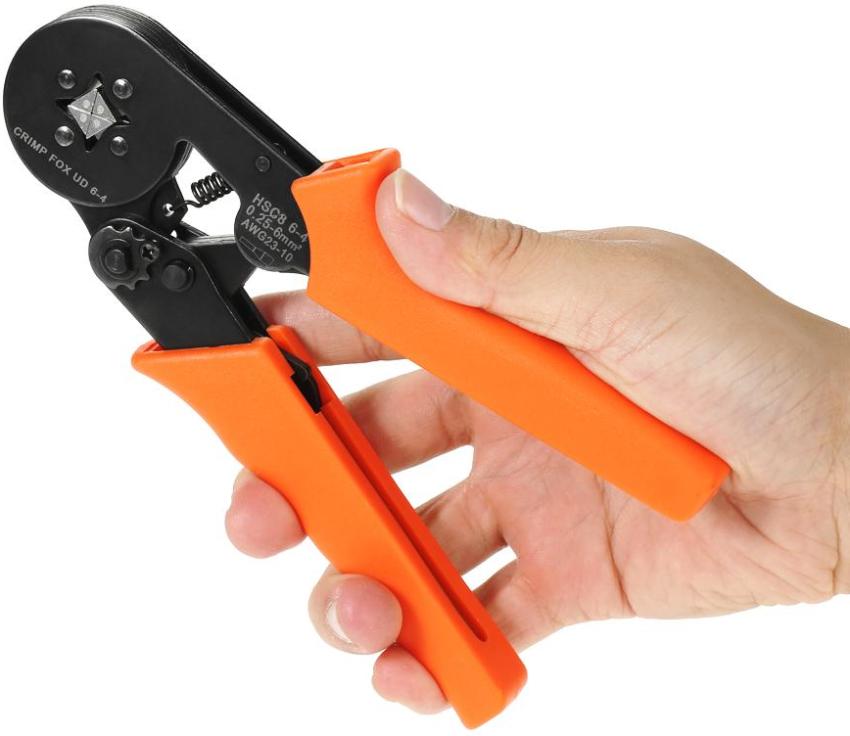

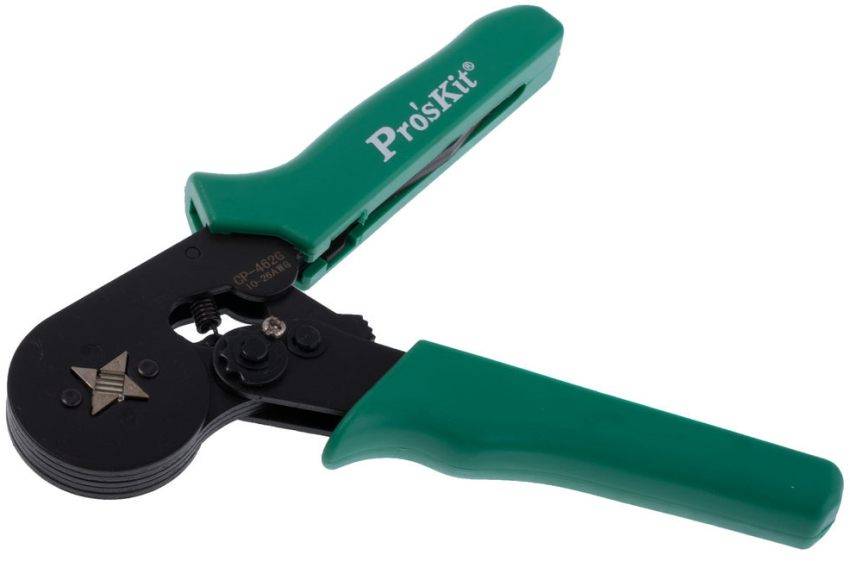

4/6-гранные обжимки оснащены 2/3 губками, позволяющими при сжатии рукоятки выполнять зажим округлой конфигурации. Это приводит к тому, что на уплотняющий компонент действует сила с 4/6 сторон. Сдавленная гильза получает конфигурацию квадрата либо шестигранника, чем создается надежное защитное соединение от влаги.
Кримпер, обжимка, обжимные клещи – все это названия помощника и главного союзника любого профессионального монтажника различных типов сетей. Обжимные пресс-клещи работают по принципу — для конкретного кабельного монтажа необходим собственный инструментарий, то есть для каждого варианта используемых линий: электрическая сеть, интернет, линии связи и автомобиль. Поэтому выбирать инструмент требуется правильно, так как от качества опрессовки кабеля будет зависеть качество соединения в сети, а, следовательно, ее работоспособность. Плохо обжатый или закрепленный провод может функционировать со сбоями, что в последующем приведет к выходу его из эксплуатации.
Как обжимать клеммы плоскогубцами?
Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.
Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.
Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.
Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.
Получилось не так аккуратно, как кримпером, но тоже прочно и надежно. Для сравнения: верхняя клемма фиксировалась кримпером, а нижнюю мы только что обжали плоскогубцами.
На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами
Обращаем внимание на усики клеммы
Для наглядности можно взглянуть, как выглядит правильно обжатая клемма в разрезе.
Залогом любого качественного электрического соединения является площадь соприкосновения проводов – чем она больше, тем надежнее контакт. Разумеется, все это подбирается относительно сечения соединяемых проводов, поэтому здесь главное обойтись без фанатизма. Если первые соединения такого типа представляли собой длинные скрутки, обжатые плоскогубцами, то сейчас это ровные провода, которые клещи обжимные скрепляют между собой внутри специальной опрессовочной втулки. Минус такого способа соединения в необходимости иметь инструмент для обжима и расходники в виде втулок или наконечников, но это полностью компенсируется увеличением скорости работы и улучшением ее качества.
Рабочая зона на кухне
Например, вы знаете, что на столе будет стоять: чайник, микроволновка, гриль и кухонный комбайн.
- Чайник – 2,2 кВ.
- Кухонный комбайн – 1 кВ.
- Гриль – 2,5 кВ.
- Микроволновка – 1,5 кВ.
Важное отступление: обычные бытовые розетки рассчитаны максимум на 16 ампер, при переводе в потребляемую мощность – это не более 3,45 кВ. Для розеток я использую провод максимум 2,5 миллиметра квадратных. Итого, 5 киловатт мощности
Максимум 2 сильно нагруженных розетки на 1 проводе
Итого, 5 киловатт мощности. Максимум 2 сильно нагруженных розетки на 1 проводе
Для розеток я использую провод максимум 2,5 миллиметра квадратных. Итого, 5 киловатт мощности. Максимум 2 сильно нагруженных розетки на 1 проводе.
Поэтому необходимо создать группы: например, 2 розетки будет подключено к 1 кабелю, и туда подключится чайник и кухонный комбайн. Чайник потребляет 2,2 киловатта и комбайн максимум 1 киловатт. Итого 2,2 киловатта, хватает с запасом! Ничего греться не будет.
Затем, гриль потребляет 2,5 кВ., а микроволновка 1,5 кВ., итого получается 4 кВ. Отлично, это ещё 2 розетки и ещё одна отдельная линия, которую мы ведем напрямую с щитка.
На кухне также есть и второстепенные потребители, такие как холодильник, телевизор, блендер и прочее. Для них лучше провести отдельную линию. В сумме нагрузка не превысит 5 кВ.
Клещи для обжима наконечников проводов
Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.
Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.
Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.
Обжимка проводов
- Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
- Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
- Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
- И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.
Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.
При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!
Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.
Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.
Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.
Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.
В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.
Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.
Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.
Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.
Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.
Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.
Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.
Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.
Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.
https://youtube.com/watch?v=uzPVJnmAJZI
Дополнительные рекомендации
При скреплении кабелей нужно следовать таким советам:
- Сварка или пайка обеспечивают неразрывное соединение. Не придется беспокоиться о надежности контакта. Этот вариант хорошо подходит для жил большого сечения.
- Клеммы помогают ускорить работы по укладке проводки. Этот метод может использоваться при подключении розеток или светильников.
- Зажимы СИЗ делают соединение не только прочным, но и безопасным. Элементы не являются дорогими.
- Не стоит сразу помещать скрепленные элементы в распределительную коробку. Необходимо проверить, не греются ли они во время работы.
Правильный выбор метода соединения и соблюдение техники безопасности исключают травмирование человека или порчу имущества.
В чем преимущества и суть метода?
Важным показателем надежности обжима является его распространение среди крупных производителей: почти все компании, собирающие электрические схемы в готовом виде, используют именно этот способ в качестве основного. Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения.
Преимуществ у способа много: для того, чтобы приняться за соединение, нужно иметь при себе лишь клещи (т. н. “кримперы”) и гильзы. Кроме того, обжим довольно прост и не требует высокого уровня мастерства
Если же используются ряд специальных наконечников, то можно осуществить не только соединение, но и герметизацию – это может быть критически важно при работе в условиях перепадов влажности. Помимо клещей, здесь понадобится лишь зажигалка или фен
Сама конструкция при этом получается очень прочной: со временем она не теряет в надежности и будет исправно служить годами.
Кримпер для обжима наконечников: специфика конструкции, применение
Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.
Кабельного соединения всегда начинается со снятия изоляции с концов проводов
Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

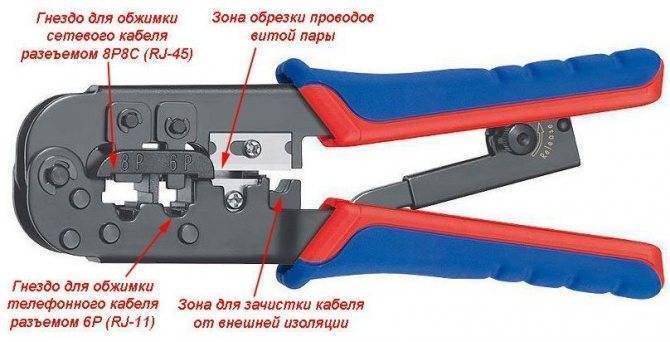

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.
Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

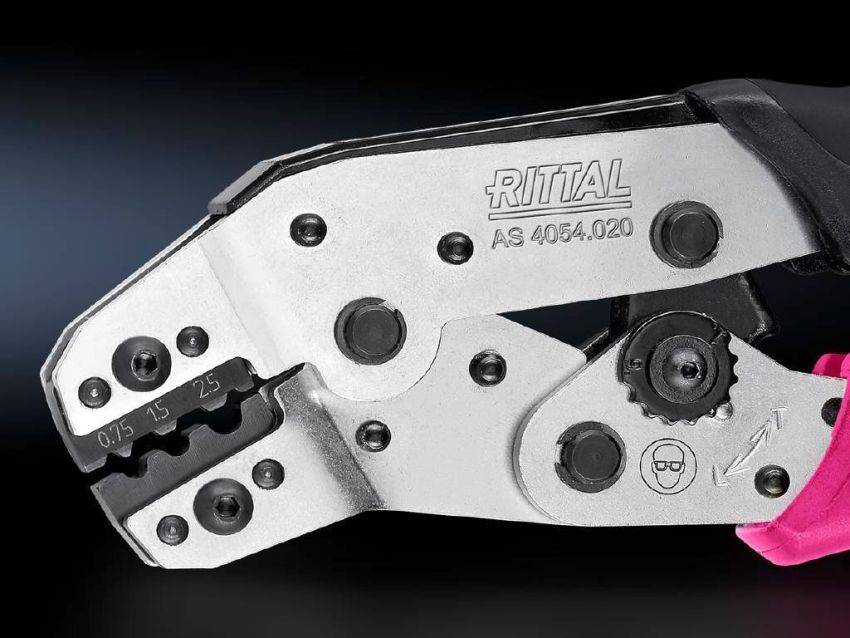

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки
Опрессовочные клещи для обжима наконечников проводов RJ 45
Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.
Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой
Что касается общих требований, то следует обращать внимание на такие показатели:
Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки
Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.
К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.
Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой
Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.
Наконечники для проводов под опрессовку
Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки.
Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.
Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта.
Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.
Качественный контакт в соединении, переходное сопротивление:
Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).
- Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
- с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
- под опрессовку электролитический луженный с разными отверстиями под крепления.
- Маркировка этого вида наконечников следующая:
- без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
- с покрытием, ТМЛ – Х – У.
Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно.
Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.
Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.
С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.
Материалы
Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.
Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.
Сварка — альтернатива обжатию
Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь. Вам это будет интересно Особенности проводов для электропроводки
Вам это будет интересно Особенности проводов для электропроводки
Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.
Альтернативы опрессовке
Клещи для обжима наконечников: профессиональный и бытовой инструмент
Электрика – сфера, требующая безукоризненного выполнения правил, следования точным технологиям, применения специальных инструментов. Особого внимания заслуживают соединения проводов. Любые неточности и полумеры обязательно приведут к повреждениям или разрывам контактов.
Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются многими фирмами — производителями ручных инструментов
Давно ушли в прошлое скрутки. Они категорически запрещены Правилами технической эксплуатации электроустановок потребителей. На сегодняшний день существует специальный инструмент – клещи для обжима проводов. Они состоят из рукояток и сменной матрицы, при выборе которой нужно учитывать цели соединения и сечение кабелей.
По техническим особенностям и способу эксплуатации клещи можно разделить на две категории:
- механические (ручные);
- автоматические (приводятся в действие посредством электроприводов).
Осуществляется деление и внутри категорий. Механические клещи могут быть бытовые и профессиональные. При помощи бытовых выполняется обжим проводов с небольшим сечением: 1-2,5 мм – медный; 2,5 мм – алюминиевый. Возможно применение кабеля сечением 4 мм для питания мощных бытовых электроприборов.
Инструмент для обжима провода сечением 6 мм и более используется мощный, профессиональный. Толстые силовые провода и кабели в промышленных установках обжимаются автоматически.
Клещи для обжима наконечников бывают механическими и автоматическими
Область применения
Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:
- тонкостенных наконечников многожильных проводов;
- толстостенных коннекторов многожильных проводов;
- гильз кабеля большого сечения;
- гильз последовательного соединения проводов;
- разъёмов RJ-45 компьютерных кабелей.
Обжим тонкостенных наконечников многожильных проводов
Тонкостенные коннекторы подразделяются на три вида:
- НШВИ;
- Ножны;
- Кольцевые.
НШВИ
Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.
Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ
НШВИ
НШВИ
Ножны
К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.
Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.
Клеммы-ножны
Кольцевые
Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.
Советуем изучить Магнитный пускатель
Кольцевые тонкостенные наконечники
Обжим толстостенных коннекторов многожильных проводов
Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.
Клещи ПК-16У
Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом
Опрессовка гильз кабелей большого сечения
Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.
Гидравлический пресс
Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.
Последовательное обжатие гильз проводов
Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.
Обжим производят в следующем порядке:
- провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
- жилы заводят во втулку с обеих сторон;
- обжим делают кримпером с обеих сторон гильзы.
Обжим разъёмов RJ-45 компьютерных кабелей
Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.

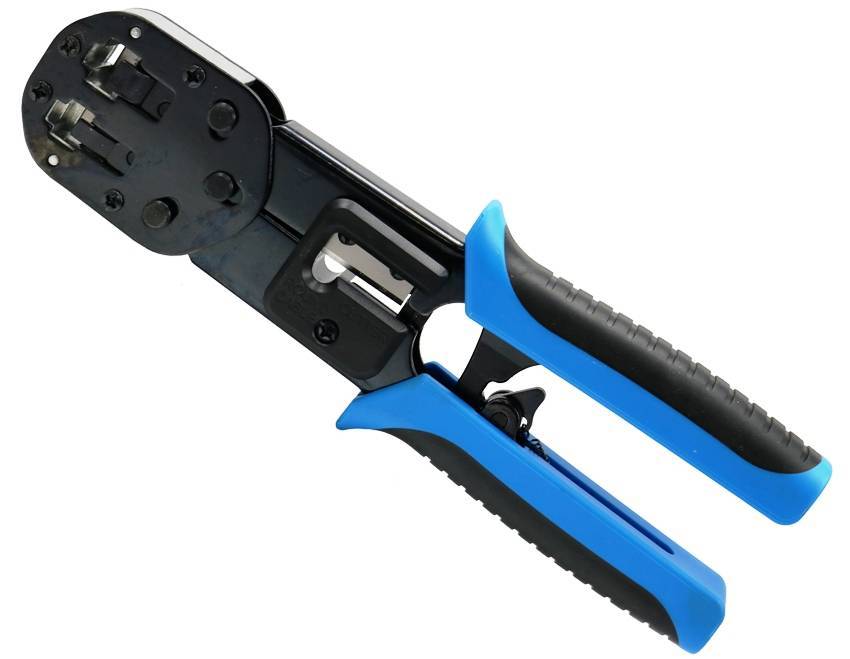

Клещи для обжима сетевых кабелей
Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:
- провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
- витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
- проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
- кримпером охватывают пластиковый разъём;
- в корпус RJ-45 вставляют группу жил до упора;
- сжимая клещами пластик, провода запрессовывают в разъём.
Полимерный наконечник RJ-45

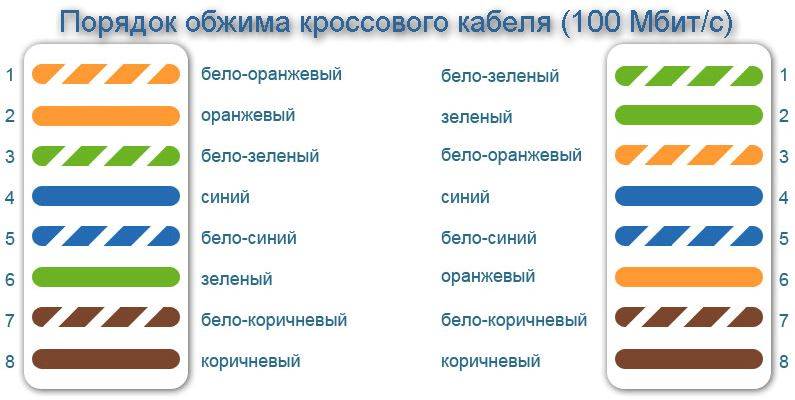

Провода сетевого кабеля группируют слева направо перед входом в разъём:
- бело-оранжевый;
- оранжевый;
- зелёно-белый;
- синий;
- сине-белый;
- зелёный;
- бело-коричневый;
- коричневый.
Бюджетные варианты
СТВ – 02 (КВТ)
Качественный, надежный кримпер, который оснащен трехшарнирным, рычажным механизмом. Корпус этой модели сделан из 3 – х миллиметровой стали. Благодаря наличию удлиненных рукоятей, пользователь может проводить опрессовку соединения при помощи обеих рук. Дополнительно оснащается специальным механизмом храпового типа, который блокирует обратный ход инструмента вплоть до окончания цикла опрессовки.
Для удобства работы этот аппарат оснащается системой, которая отвечает за разблокировку используемого храпового механизма. Это изделие оснащается рельефными двухкомпонентными рукоятками, которые покрыты термопластрезиной. Благодаря этому руки пользователя не соскальзывают во время проведения работ по опрессовке. Эта модель дополнительно оснащена регулятором, который отвечает за функционирование прижимного усилия используемых матриц.
Этим аппаратом можно проводить опрессовку так называемых втулочных наконечников. Тип используемых наконечников – НШВ, а также НШВИ. Оснащается шестипозиционной матрицей. Максимальный диапазон сечения провода, который можно обжать при помощи этого изделия – 6 квадратных миллиметров.
СТВ – 02 (КВТ)
Достоинства:
- Трапециевидный режим;
- Качество сборки, эргономичные ручки:
- Наличие храпового механизма;
- Оснащены антискользящим покрытием.
Недостатки:
Некоторые пользователи указывают на невысокое качество обработки рабочей кромки.
КВТ ПКГ — 50
Недорогая, бюджетная модель гексагональных клещей, которая прекрасно подходит для выполнения разнообразных типов монтажных работ. Эта модель оснащена встроенными матрицами, которые относятся к револьверному типу. Благодаря легкой, простой регулировке под нужный для проведения монтажных работ размер, обеспечивается простота и легкость проведения рабочего процесса при выполнении электромонтажных работ.
Эта модель пресс – клещей подходит для работы с наконечниками, сделанными из меди, диапазон сечения у которых варьируется в пределах от 6 до 50 мм квадратных. Масса изделия равна 1,5 кг. В наличии имеются рукоятки – чехлы. Тип – предназначен для работы с силовыми наконечниками.
КВТ ПКГ — 50
Достоинства:
- Большинство пользователей отмечают, что у этого изделия удобные ручки и хорошее качество изготовления;
- Хорошее качество обжима.
Недостатки:
- Небольшой люфт матриц;
- Не подходят для профессионального использования.

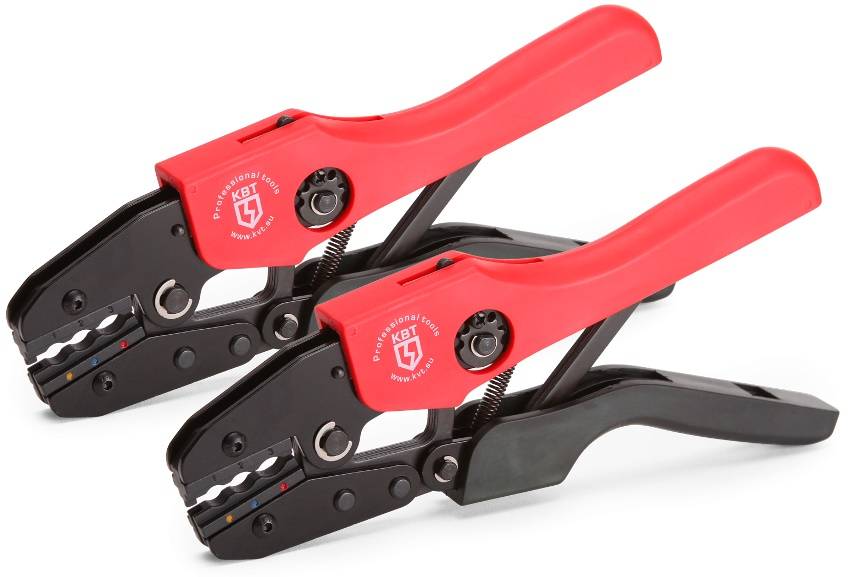

KBT CTN 80102 с набором матриц
Качественная, по мнению покупателей, модель клещей, оснащенная комплектом пронумерованных матриц, которая прекрасно подойдет для обжима наконечников. Благодаря параллельному смыканию матриц обеспечивается хорошее качество опрессовки, а также равномерный обжим соединения. Это устройство обладает усовершенствованным рычажным механизмом. Для опрессовки необходимо прилагать на 30% меньше усилий по сравнению с использованием аналогичных устройств.
Дополнительно оснащается специальным устройством разблокировки храпового механизма. Корпус покрыт тефлоновым покрытием, благодаря чему изделие устойчиво к воздействию коррозии, абразии. Комплектуется качественной, прочной сумкой для хранения и транспортировки изделия.
В набор пресс – клещей с параллельным ходом матриц входят изолированные наконечники (профиль обжима овальный, двухконтурный). Также набор состоит из втулочных (НШВИ, НШВ) и неизолированных наконечников. Корпус устройства выполнен из 3 мм стали.
KBT CTN 80102 с набором матриц
Достоинства:
- Качество материала и сборки;
- Наличие тефлонового покрытия;
- Хороший обжим;
- Подходит для автоклемм;
- Оснащен надежным рычажным механизмом.
Недостатки:
Не обнаружено.
Способы обжима интернет кабеля
Ознакомившись с перечнем инструментов, необходимо разобраться со способами обжима. Есть два основных метода обжимки витой пары, которыми пользуются при проведении интернета.
Прямой
Прямой способ — используется чаще всего при обжимании кабелей
Данный способ применяется если обжатый кабель будет подключаться к персональному компьютеру. В данном случае должна соблюдаться следующая последовательность проводов:
- Оранжевый и белый.
- Оранжевый.
- Зеленый и белый.
- Зеленый.
При использовании такого метода четыре контакта останутся незадействованными. Из-за этого может ограничиваться скорость передачи данных. Если нужно обеспечить высокоскоростное подключение к сети, необходимо задействовать все восемь контактов. При этом цвета должны располагаться в таком порядке:
- Оранжевый с белым.
- Оранжевый.
- Зеленый с белым.
- Синий.
- Синий с белым.
- Зеленый.
- Коричневый с белым.
- Коричневый.
Если не соблюдать порядок расположения контактов, кабель работать не будет.
Кроссовый
Кроссовый метод — применяется не так часто, как прямой
Такой способ обжимания используется для небольших скоростей передачи данных. От предыдущего метода кроссовый отличается размещением проводов. В этом случае цвета располагаются в совершенно другом порядке:
- Зеленый с белым.
- Зеленый.
- Оранжевый с белым.
- Синий.
- Синий с белым.
- Оранжевый.
- Коричневый с белым.
- Коричневый.
Изменять порядок размещения проводов нельзя.
Основные виды обжимных клещей для наконечников
Необходимость применения обжима для проводов может возникнуть в двух ситуациях: в случае подготовки токоведущих частей для закрепления на клеммах различных электроприборов и при соединении проводов и кабелей. В зависимости от цели используется тот или иной обжимной инструмент. На основе особенностей конструкции клещи можно разделить на два основных вида:
- функционирующие по принципу пассатижей;
- диафрагменные.
Первый вариант наиболее распространенный. Клещи обжимают с двух сторон, от пассатижей их отличают специальные выемки на губках, которые и позволяют делать соединения максимально прочными.
Удобство пользования данным видом клещей состоит в том, что не нужно выбирать положение наконечников, можно выполнить действие с любой стороны. Некоторая проблематичность появляется в ситуациях, когда гильза не вмещается в матрицу. В таком случае нужны еще одни клещи.
Полезный совет! Перед выполнением подобных электротехнических работ необходимо убедиться в соответствии размеров инструмента и расходных материалов. Как выход – стоит приобрести универсальную модель клещей с набором матриц, которые закрепляются на специальной кассете.
Обжим конца диафрагменными пресс клещами характеризуется большой плотностью
Диафрагменные прессы для наконечников проводов осуществляют обжим гильз с четырех или шести сторон, причем они сами подстраиваются под толщину кабеля. Обжим конца таким способом характеризуется большой плотностью.
К особому виду стоит отнести кримперы. Хотя многие так называют любые обжимные клещи, в данной статье это понятие будет применяться к инструменту для работы с компьютерными и интернет-соединениями. О специфике данного устройства – далее в материалах статьи.
