Нормативная база
ГОСТ 21.614-88 На территории РФ обозначение группы или одиночных розеток и выключателей на проектных чертежах подчиняется следующим документам:
- ГОСТ 21.614-88. Подраздел «Изображения условные графические электрооборудования и проводок» из раздела о системе проектно-строительной документации;
- ГОСТ 21.210-2014. Электрические приборы, согласно нормативу, могут изображаться в виде стандартных условных обозначений;
- IEC 60027. Стандарт, принятый Международной Электротехнической комиссией, согласно которому проводка в российских зданиях должна соответствовать мировым требованиям.
В регламентирующей документации отмечена специфика создания условных значков электролинии и вспомогательных приборов на рабочей схеме.
Специфика обозначений в российских ГОСТах
ГОСТ 2.721-74 Отечественная нормативная база с указанием, каким правилам и способам подчиняется маркировка частей электросхемы, включает следующие ГОСТы:
- 2.755-87 – раздел об условных значках для контактов и коммутационных соединений определяет способ обозначения теплового реле, контакторов, автовыключателей, рубильников. Графический индекс для УЗО и дифавтоматов отсутствует;
- 2. 721-74 – указано, какой знак применяется для общих деталей и узлов и вторичных электросетей;
- 2. 709-89 – отмечены особенности графической маркировки участков электрической цепи, специального оборудования, технологий соединения кабеля и других элементов.
Условные обозначения однолинейных схем
Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.
Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.
Обозначения элементов на однолинейной схеме
Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.
Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.
Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)
В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.
Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов
Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.
Виды и типы электрических схем
На электрических схемах требуется размещать кодировку элементов. Чертежи бывают трёх типов:
- функциональный;
- принципиальный;
- монтажный.
Функциональный
На плане указывают основные узлы электроустройства. Чертёж представляет определённое количество прямоугольников, между которыми проведены связующие линии. Внутрь каждой фигуры вписывают название функционального блока.
Функциональная схема
Принципиальный
План содержит сеть, связывающую радиоэлементы в единую систему. Это же относится к планировке электрических сетей. На схеме все детали отмечены маркировкой. Принципиальные чертежи создают как однолинейные, так и полные. План однолинейного построения передаёт изображение одних силовых цепей. Элементы контроля управления помещают на другом чертеже. Делают это из-за громоздкости электрических схем.
Важно! Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой. Принципиальный план радиоприёмного устройства
Принципиальный план радиоприёмного устройства
Монтажный
В отличие от вышеуказанных чертежей, монтажная схема, кроме указания элементов, определяет их точное положение в двумерном пространстве. Проводку электрической сети в доме или квартире изображают с точным положением розеток, включателей, светильников и других приборов. Указывают расстояния от элементов до стеновых ограждений. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа.
Монтаж электропроводки и устройств в комнатах жилища
Монтаж
Рассмотрим, как подключить перекрестный двойной выключатель фирмы Legrand. Сначала потребуется разработать план и схему соединения, это позволит сэкономить на кабелях и доборных элементах. Также перед началом монтажных работ проводится штробирование стен.
Фото — MGU3
Пошаговая инструкция, как подключить спаренный и два проходных выключателя для контроля нескольких ламп из трех мест:
- На первом этапе работ подключение производится по стандартной схеме для контроля света проходными моделями. В распределительную коробку от щитка протягивается нулевой провод. Из разветвителя его перекидывают на контакты лампы;
- Следующим из щитка протягивается фазный кабель. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя (в данном случае, это один из проходных);
- Через распределительную коробку производится последовательное соединение контактов. Сначала фаза перекидывается на перекрестный выключатель, который должен располагаться между двумя проходными с учетом минимальных затрат проводов, а после на второй проходной;
- После этого от общего контакта второго проходного выключателя производится соединение с лампой. После окончания протяжки осуществляется монтаж распределительной коробки на стену. Она также как и переключатели может устанавливаться поверх стены или непосредственно в подготовленное отверстие.
При работе такой схемы происходит одновременное перебрасывание импульса на несколько контактных групп. Несмотря на удобство и простоту реализации, такое соединение довольно редко используется современными электриками – считается, что несколько проходных моделей работают более надежно.
Видео: как подключить проходной выключатель вместе с промежуточным
Элементы электрических цепей, приборы
| Номер на рисунке | Описание | Номер на рисунке | Описание |
| 1 | Счетчик учета электроэнергии | 8 | Электролитический конденсатор |
| 2 | Амперметр | 9 | Диод |
| 3 | Вольтметр | 10 | Светодиод |
| 4 | Датчик температуры | 11 | Диодная оптопара |
| 5 | Резистор | 12 | Изображение транзистора npn |
| 6 | Реостат (переменный резистор) | 13 | Плавкий предохранитель |
| 7 | Конденсатор |
УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.
Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.
Изображение автоматического выключателя на полной схеме
Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.
Автоматический выключатель на однолинейной схеме
Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).
УГО трансформаторов
Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме
Графическое обозначение электрических машин (ЭМ)
Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.
А — Трехфазные электродвигатели:
1 — Асинхронный с короткозамкнутым ротором
2 — Асинхронный с короткозамкнутым ротором, двухскоростной
3 — Асинхронный с фазным ротором
4 — Синхронные электродвигатели; генераторы.
В — Коллекторные электродвигатели постоянного тока:
1 — с возбуждением обмотки от постоянного магнита
2 — Электрическая машина с катушкой возбуждения

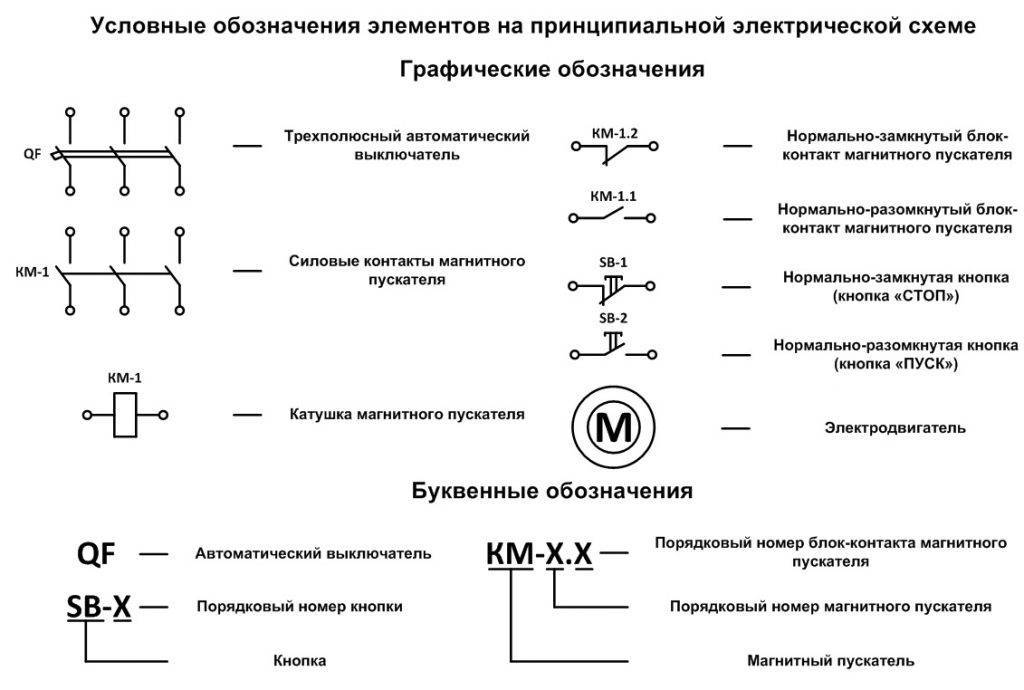

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.
УГО магнитного пускателя на схеме
Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.
Графические обозначения в электрических схемах механических переключателей
Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.
Звонок на электрической схеме по стандартам УГО с обозначенным размером
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
В чем разница между розетками 5 и 6 категории
Розетки категории 5 появились в середине 1990-х годов и поддерживают скорость сети до 100 Мбит/с. Расширенная версия категории 5 стандарта CAT5E поддерживает и гигабитные сетевые приложения.
Затем появились гнезда категории 6 (CAT6), способные поддерживать гигабитные сети и имеющие производительность до 250 МГц, что позволяет создавать сети стандарта 10GBASE-T со скоростью передачи данных до 10 Гбит/с. Постепенно CAT6 вытесняет кабели CAT5E как в офисах, так и в жилых помещениях. Самая новая категория 6A (CAT6A) поддерживает скорости передачи данных до 10 Гбит/с и имеет полосу пропускания до 500 МГц.
Условные знаки для других приборов
Условное обозначение УЗО
Помимо выключателей и розеток электросхема проводки содержит другие узлы. К примеру, автоматический выключатель, УЗО, реле для контроля напряжения обозначаются в виде открытого контакта.
Согласно ГОСТу для маркировки автоматического выключателя применяется определенное количество контактов, соединенных друг с другом и квадрат сбоку. Изображение свидетельствует об одновременном срабатывании и наличии защиты. На вводе квартира оснащается двухполюсным автоматом, однополюсные задействуются для остановки нагрузки.
Дифавтоматы и УЗО не имеют значков, регламентированных ГОСТом, поэтому на чертежах изображается специфика конструкции. Приборы УЗО являются трансформаторами тока с исполнительным контактным реле. У дифференциального автомата аналогичная сборка, но к узлам добавлен автомат, защищающий от коротких замыканий и перегрузки.
Контроллерное реле предназначено для выключения оборудования в случае превышения номинала напряжения. Оно представляет собой плату и контактное реле. Схема наносится на крышку устройства и переносится на план электролинии.
Для аппаратов подсветки и освещения используется несколько графических символов:
- квадрат – люминесцентный источник света 600х600 мм;
- прямоугольник – люминесцентный светильник 600х300 мм;
- квадрат с двумя линиями – светодиодный источник света размером 600х600 мм;
- большой «бантик» с частично закрашенными черными треугольниками – прибор аварийного освещения 600х600 мм;
- узкий «бантик» с частично залитыми черным областями на треугольниках – прибор для аварийной подсветки 600х300;
- кружок, разделенный дугой – устройство с лампочкой высокого давления;
- круг без двух сегментов с 4-мя черточками («дольки») и горизонтальной стрелкой вправо – прожектор;
- круг, разделенный пополам – источник света с контактными лампами люминесцентного типа;
- круг с узкими областями вверху и внизу – светодиодный светильник любой нелинейной формы;
- круг – светильник с галогенкой или лампой накаливания;
- круг, разделенный на 6 сегментов – люстра;
- прямоугольник – линейный люминисцентный светильник;
- прямоугольник с 2-мя черточками – линейный светодиодный светильник;
- черный бантик – аварийный светильник.
Условные обозначения в электрических схемах
Условные обозначения частей электросети не обязательно знать наизусть. При понимании значков и правильно составленном чертеже пользователь всегда расшифрует символы или ознакомиться со сносками.
Стандарты для обозначений
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.
Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку. Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.
Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ
Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.
Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные. Условно Графические обозначения на электрических схемах
Условные обозначения выключателей на схемах
Общее обозначение для всех типов выклюачтелей, встречаемое на схемах, слеюущее:
В ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах» выделены следующие группы для обозначения выключателей:
– Обозначения выключателей для открытой установки, с степенью защиты IP20-IP23;
– Обозначения выключателей для скрытой установки, с степенью защиты IP20-IP23;
– Обозначения выключателей с степенью защиты IP44-IP55(влагостойкие);
– Проходные выключатели, они же выключатели на два положения, с степенью защиты IP20-IP23;
– Проходные выключатели, они же выключатели на два положения, со степенью защиты IP44-IP55(влагостойкие).
Обозначение одноклавишных и двухклавишных выключателей на схемах
На изображении ниже указаны одноклавишные и двухклавишные выключатели наружной (внешние, накладные) и скрытой (встраиваемые, внутренние) установки.
Остальное электрооборудование на строительных чертежах и схемах, так же имеет стандартизированные условные обозначения, указанные в ГОСТе.
Напоследок, выкладываю таблицу с основными условными обозначениями розеток, выключателей и переключателей.
Если же вы не нашли, как обозначается на схемах какое-либо электроустановочное или электротехническое оборудование – это вовсе не значит, что вы плохо искали.
Скорость появления всевозможных новейших типов розеток, выключателей, различных регуляторов, датчиков и т.п. намного выше, чем процесс разработки и стандартизации условных обозначений для них. Поэтому увидев на строительном чертеже незнакомые обозначения, внимательно просмотрите описания или сноски, обычно там указано, что имеется ввиду.
А если вы не знаете как обозначить то или иное электрооборудование и решили сами придумать, обязательно напишите в разделе условных обозначений чертежа пояснение.

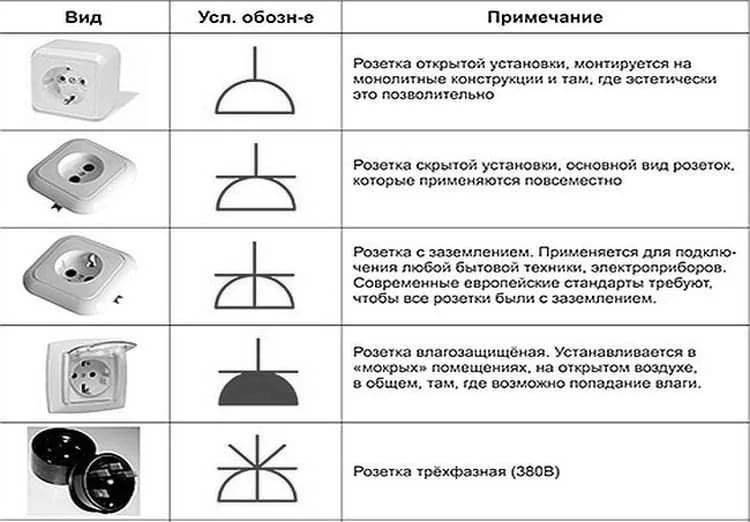

Обозначение розеток на схемах
Общее условное обозначение электрических розеток на строительных чертежах и схемах следующее:
Условные обозначения розеток для наружной/открытой установки:
На изображении ниже вы видите условные обозначения сдвоенных однополюсных розеток с защитным контактом (заземление) и без, одинарной однополюсной розетки с защитными контактами и силовой розетки трехполюсной (3 фазы) с защитным контактом.
Условные обозначения розеток для скрытой/внутренней установки:
На изображении ниже вы видите условные обозначения одиночных однополюсных розеток с защитным контактом (заземление) и без, сдвоеной однополюсной розетки и силовой розетки трехполюсной (3 фазы) с защитным контактом.
Одинарные однополюсные влагозищищенные розетки с защитным контактом и без
Условные обозначения блока розетка + выключатель:
Блок из однополюсной розетки и выключателя одноклавишного.
Условные обозначения выключателей на схемах
Общее обозначение для всех типов выклюачтелей, встречаемое на схемах, слеюущее:
В ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах» выделены следующие группы для обозначения выключателей:
– Обозначения выключателей для открытой установки, с степенью защиты IP20-IP23;
– Обозначения выключателей для скрытой установки, с степенью защиты IP20-IP23;
– Обозначения выключателей с степенью защиты IP44-IP55(влагостойкие);
– Проходные выключатели, они же выключатели на два положения, с степенью защиты IP20-IP23;
– Проходные выключатели, они же выключатели на два положения, со степенью защиты IP44-IP55(влагостойкие).
Обозначение одноклавишных и двухклавишных выключателей на схемах
На изображении ниже указаны одноклавишные и двухклавишные выключатели наружной (внешние, накладные) и скрытой (встраиваемые, внутренние) установки.
Остальное электрооборудование на строительных чертежах и схемах, так же имеет стандартизированные условные обозначения, указанные в ГОСТе.
Напоследок, выкладываю таблицу с основными условными обозначениями розеток, выключателей и переключателей.
Если же вы не нашли, как обозначается на схемах какое-либо электроустановочное или электротехническое оборудование – это вовсе не значит, что вы плохо искали.
Скорость появления всевозможных новейших типов розеток, выключателей, различных регуляторов, датчиков и т.п. намного выше, чем процесс разработки и стандартизации условных обозначений для них. Поэтому увидев на строительном чертеже незнакомые обозначения, внимательно просмотрите описания или сноски, обычно там указано, что имеется ввиду.
А если вы не знаете как обозначить то или иное электрооборудование и решили сами придумать, обязательно напишите в разделе условных обозначений чертежа пояснение.
Условное обозначение розетки на схеме
Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.
Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.
Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.
Совет
Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.
План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.
Руководящие документы
Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».
В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.
Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети
Обозначения элементов открытой установки
Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.
Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.
Розетки для скрытой электропроводки
Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.
Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.
Устройства с повышенной защитой от пыли и влаги
Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.
Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).
Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.
Выключатели
Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).
Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.
Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности
Блоки розеток
Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.
Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.
Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:
Обозначение выключателей
Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме. Во время его включения-отключения электрическая цепь замыкается либо размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.
Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:
Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:
Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.
Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:
Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55. На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:
Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные стороны, как будто в зеркальном отображении. Таким образом обозначается переключатель или, как его по-другому называют, проходной выключатель.
Они также бывают двухклавишными или трёхклавишными:
