Как самостоятельно подключить радиатор отопления с нижней подводкой

Варианты подключения радиаторов

Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.

Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.

Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.

Нижнее или седельное

Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.

Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.

Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.

Боковое

Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:

• Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
• Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.

Диагональное

Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.

Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет.
Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации:
В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.

Виды подключения приборов к системе отопления

При расчёте мощности, производительности батареи важно учесть не только способ её присоединения, но и тип расположения линий, направленных от источника энергии и к нему. По этому признаку различают три схемы разводки

Однотрубная

Наиболее простая в монтаже, представляет собой одну магистраль, последовательно идущую от одного потребителя к следующему. Её применение позволяет существенно экономить на материалах. С другой стороны она не слишком подходит для систем, в которых реализовано диагональное радиаторное подключение. Отдавая значительную часть тепла первым в цепи приборам, вода доходит до последних почти холодной, что приводит к неравномерному обогреву отдельных помещений.

Двухтрубная

Идеальная схема для перекрёстного присоединения потребителей. Её организация требует прокладки двух линий

1. подающей для движения нагретой рабочей среды от котла
2. обратной для сбора остывшей воды

При этом каждый радиатор подсоединяется к обеим магистралям, что нивелирует проблему неодинакового получения тепла. Собрать такую разводку сложнее, чем однотрубную, однако она окупает себя в ходе эксплуатации.

Лучевая

Как и предыдущая схема предполагает наличие двух линий. Отличие в том, что в неё внедряется новый элемент – коллектор. Он состоит из подающей и обратной гребёнок с отводами для каждого прибора отдельно. Лучевая разводка также хорошо раскрывает плюсы, которые гарантирует диагональное подключение радиаторной батареи, но она требует обустройства максимально сложной, разветвлённой схемы расположения труб. Кроме того, их приходится прокладывать скрыто в полу, стенах, иначе интерьер комнаты будет выглядеть не слишком эстетично.

С другой стороны коллекторная система отопления наиболее проста, комфортна, точна для регулировки каждого прибора индивидуально. Её устройство удобно для отключения отдельного потребителя от общей магистрали.

Варианты нижней подводки

Таких всего два, ознакомимся с особенностями каждого из них.

Таблица. Варианты нижней подводки труб.

Наименование, фото	Краткое описание
Односторонняя	Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю.
Разносторонняя	Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше.

Классификация

На данный момент в продажу поступают три вида радиаторов с нижним подключением:

1. Типовые, изготовленные из алюминиевого сплава, или биметаллические – секционные, оснащенные конвекционными пластинами. Такие радиаторы относятся к разряду универсальных . Они оборудованы четырьмя каналами для подключения, следовательно, и способов их присоединения к отопительной сети – тоже четыре. Радиаторы данного вида характеризуются невысокой потерей мощности – всего 15% при самом неблагоприятном варианте. Некоторые модели оснащены термостатическим вкладышем, что дает возможность устанавливать термостатическую головку на каждый радиатор.
2. Панельные: могут иметь гладкую или рифленую поверхность. Схема подключения радиаторов данного вида – напольная или нижняя. В продаже имеются модели с право-или левосторонним расположением соединительной арматуры.
3. Стальные трубчатые: относятся к разряду наиболее эффективных, поскольку имеют самую большую площадь теплоотдачи. Модели высотой до 2,5 метров предназначены для одностороннего подключения, то есть оба патрубка – входной и выходной – расположены рядом.

Стальной радиатор с нижним подключением

По типу подключения к отопительной сети радиаторы делятся на:

• односторонние;
• разносторонние.

В первом случае подвод и отвод располагаются с одной стороны прибора. Верхний служит для подачи теплоносителя, нижний – для его возврата в систему.

Разносторонний способ – когда подвод и отвод осуществляется с противоположных сторон радиатора – является наиболее удачным для индивидуального отопления.

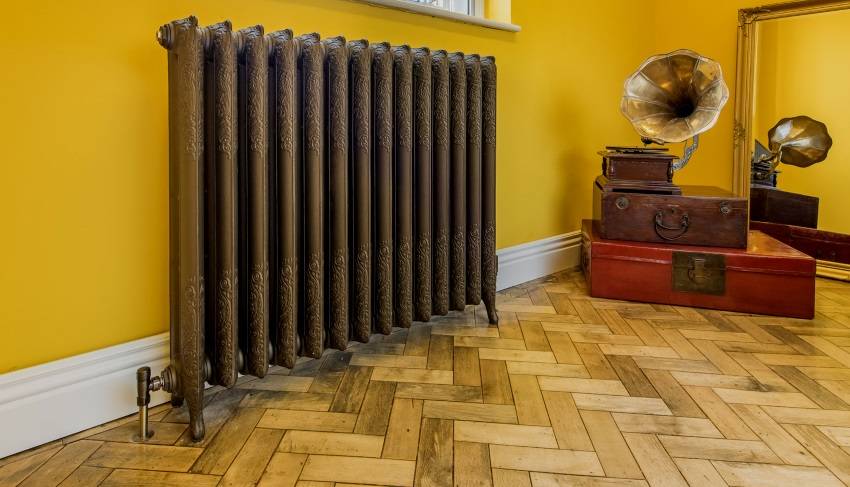

Время когда в квартирах стояли исключительно чугунные радиаторы, прошло. На смену пришли другие материалы. Какой радиатор лучше – медный или алюминиевый: сравнительный обзор и вывод об эффективности.

Руководство по монтажу батарей отопления в квартире своими руками смотрите тут.

Об особенностях монтажа батарей отопления в частном доме вы узнаете из этой статьи.

Разновидности вертикальных радиаторов с нижним подключением

Разновидностей радиаторов, выпускаемых для монтажа на нижней подводке, не так много, речь идет преимущественно:

• о панельных батареях;
• стальных;
• композитных (декоративных).

Стальные отопительные батареи нижнего подсоединения компактны, они наиболее долговечны, в их соединениях меньше образуется ржавого осадка.

Для монтажа панельных радиаторов нужно термостатическое оборудование с узлами подключения. Количество секций влияет на темп обогрева комнаты. Небольшое помещение можно обогревать посредством 5-6 секций, для большой площади их нужно в 2-3 больше. Желательно системы обогрева монтировать у противоположных стен. Это создаст условия для равномерной циркуляции прогретого воздуха.

Теплоноситель должен беспрепятственно попадать в последнюю секцию

Теплоноситель должен беспрепятственно попадать в последнюю секцию, поэтому очень важно все присоединить правильно, каким бы способом ни монтировали батарею. Однако если были проблемы с неполным прогреванием и завоздушиванием старых радиаторов, их нужно устранять во время монтажа, возможно, даже переварить весь контур секций алюминиевых радиаторов в отдельной комнате

Старые чугунные блоки выпускали с 4-м отверстиям, что было удобно делать расчет батарей для всех типов подводки. В современных моделях могут быть 2-3 входа, поэтому они не всегда соответствуют для замены старых батарей

Переваривание труб решит эту проблему, но важно не сделать «холодных» зон. Для этого нужна большая мощность радиаторов и грамотно спланированная схема с равномерным распределением подачи теплоносителя и обратки

Нарастить блоки обогрева большим количеством секций довольно сложно. Поэтому лучше установить сразу радиаторы нужного объема, даже с небольшим запасом, регулируя температуру теплоносителя. Это проще, чем искать дополнительный способ обогрева помещения, особенно с холодными угловыми стенами.

Схемы подачи и отвода однотрубных систем обычно скрыты под полом

Схемы подачи и отвода однотрубных систем обычно скрыты под полом, за плинтусами, в стяжке, под ламинатом в керамзите. Поэтому панели на нижнем контуре смотрятся как размещенные в наиболее удобных местах стен. Это дает больше возможностей для решения дизайнерских задач без ущерба отоплению частного дома, особенно когда нужны радиаторы отопления эстетичного вида.

Устройство радиатора отопления

Гидравлическая конструкция радиаторов несложная – два горизонтальных коллектора, соединенных между собой перемычками. По ним перемещается теплоноситель. Система металлическая, обеспечивает высокую теплоотдачу, либо покрыта специальным кожухом, который максимально контактирует с воздухом.

В схеме радиаторов выделяют:

• верхний и нижний коллекторы;
• вертикальные каналы в секциях;
• теплообменный корпус;
• выходы у коллекторов.

При подключении радиатора к трубным контурам подключается 2 выхода из 4-х, оставшиеся глушатся. От схемы подключения зависит эффективность работы батареи. При планировании установки необходимо понять, какая система уже есть или будет в квартире.

Особенности схем подключения

Можно выделить несколько разновидностей систем подсоединения, которые имеют свои особенности и могут использоваться в конкретных ситуация. Это однотрубная, двухтрубная, боковая, диагональная, нижняя система отопления. Рассмотрим каждую разновидность в отдельности.

Однотрубная система отопления

Теплая вода передается от котла по верхнему уровню и стекает вниз к приборам. Эта система чаще всего используется в многоквартирных домах. Главным недостатком работы такого типа является отсутствие возможности самостоятельно установить подходящую температуру без использования дополнительных элементов.

Кроме того, пока теплоноситель в виде воды, пара или другого вещества достигнет конечной точки, он успевает сильно остыть. Поэтому дальние комнаты или последние этажи могут неравномерно прогреваться.

Двухтрубная система отопления

В данной системе применяется два типа труб: по первой движется горячий теплоноситель, а вторая отводит остывшее вещество обратно к котлу для повторного нагревания. Соединение радиаторов отопления осуществляется параллельно и независимо друг от друга. Такая система лучше всего подходит для частных домов и коттеджей. Главной особенностью является постоянное поддержание одинаковой температуры во всех радиаторах без перепадов.

Боковое присоединение батарей

Это самый распространенный вариант, используемый в любых сооружениях. Боковое подключение батарей для отопления осуществляется таким образом, чтобы горячая труба поступала в верхний патрубок, а трубка с холодной водой уходит к котлу через нижний патрубок. Такой метод обладает максимальным показателем тепловой отдачи, но при перемещении подачи воды мощность может упасть на 8-9%. Боковое подключение труб радиаторов отопления осуществляется по самой простой схеме.

Особенности нижнего подключения

Такой вариант менее распространен, так как используется только при желании скрыть батарею от глаз. Это выглядит красиво, но со стороны эффективности не самый лучший выбор. С такой системой тепловая отдача будет примерно на 10% ниже, что скажется на температуре в помещении. Поэтому ее лучше не использовать для жилых домов, расположенных в зоне сурового климата или на верхних этажах многоквартирного дома.

Диагональная схема подключения

Подключение батарей отопления таким методом используется для длинных радиаторов. Такая схема подключения равномерно прогревает оборудование на всей длине. Труба с горячим теплоносителем подключается к верхнему патрубку, а отводящая к нижнему, но с другого бока. Подключение должно обязательно осуществляться именно таким методом, при обратной схеме тепловая отдача может упасть примерно на 12%.

Крепление приборов: нюансы

Рассмотрим наиболее традиционные варианты крепления обеспечивающего отопления оборудования (радиаторов) с использованием крюков, дюбелей и кронштейнов. Обычно приборы устанавливаются на стенах; чтобы обеспечить фиксацию крюка на вертикальной плоскости, потребуется создать специальное отверстие, вставить сделанный из полимерных материалов дюбель и уже после осуществить вкручивание крепежа. Подобная структура обеспечивает возможность регуляции расстояния от радиатора, обеспечивающего отопление, до поверхности стены — достаточно просто вкрутить либо открутить крюк.

Требующий внимания фактор — понимание распределение нагрузки приборов на крюки. Масса оборудования приходится преимущественно на верхние крепежи, в то время как нижние выполняют функцию фиксации батарей в необходимом положении. Для того, чтобы исключить препятствия к подвешиванию, нижний крепежный элемент лучше расположить на расстоянии примерно в один сантиметров от уровня нижнего выхода отопительного устройства.

В случае с использованием кронштейнов алгоритм будет иным. Прежде, чем приступать к монтажу радиатора, его прокладывают по поверхности стены; отмечаются места, где будут располагаться кронштейны. После радиаторный прибор откладывают в сторону, накладывают кронштейны; отмечаются точки его крепления. В этих местах проделываются отверстия, куда нужно вставить дюбеля. Впоследствии с использованием винтовых элементов происходит фиксация кронштейна. После того, как все крепежные элементы поставлены, прибор монтируется на место.

Установка кронштейнов может осуществляться по-разному. Если в отопительной системе есть циркуляционный насос, радиатор должен располагаться строго горизонтально. В случае с радиаторами, встраиваемыми в системы отопления с естественным давлением рабочего тела (теплоносителя), потребуется сделать уклон в один процент по ходу воды. Если угол будет слишком большим, в процессе эксплуатации вы столкнетесь с застоями.

Какой материал выбрать для подключения батарей?

Полная схема отопительной системы

Сегодня в 90% случаев для подключения радиаторов используют металлопластиковые трубы. Сгоны к приборам прикрепляются сваркой по металлу, а потом монтаж разводки осуществляется методом пайки. В результате получается очень прочное и надежное соединение, которое смотрится весьма эстетично.

Для большей безопасности сразу устанавливается вся необходимая запорная аппаратура

Вместо шаровых кранов специалисты рекомендуют обратить внимание на краны с термостатическими головками. Они позволят в автоматическом режиме осуществлять всю необходимую регулировку

При покупке современных радиаторов не нужно задумываться о выборе комплекта для грамотного подключения. В комплектацию уже входят и кронштейны, и радиаторные футорки, и воздухоотводчик, и краны американки, несколько соединителей, тройники, колена и хомуты. Поэтому выполнить качественное подключение с учетом приведенных рекомендаций будет очень просто.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим

Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин. Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно

Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

• При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.

• Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.

• При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1oC.

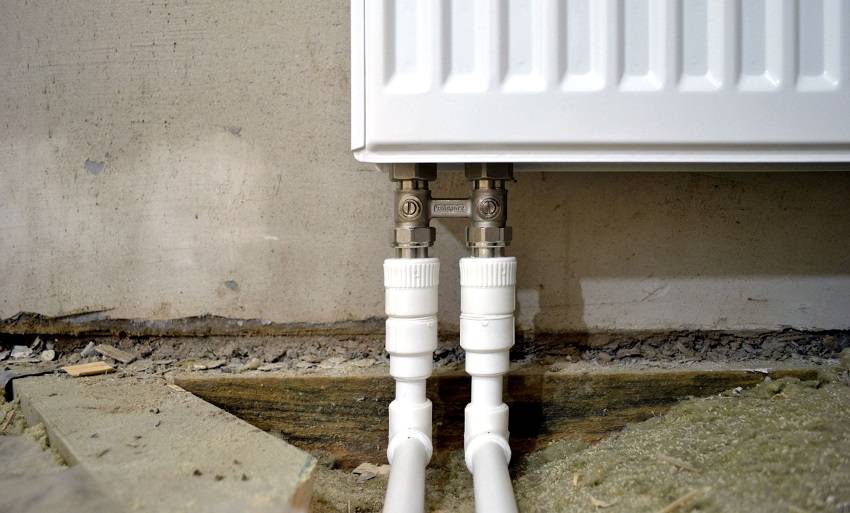

Радиатор с нижним подключением и его особенности

Большинство радиаторов, предлагаемых в продаже, имеют четыре входа – это классическое решение. Это дает возможность варьировать схемы подсоединение к замкнутой системе обогрева по любой схеме. Есть также возможность запустить по однотрубной и двухтрубной ветке монтажа батарей, чтобы не столкнуться со сложностями пересечения самотечной и принудительной схем в частных двухэтажных домах.

В продаже можно найти разные варианты патрубков и клапанов, обеспечивающих удобство установки любой стороной и поддержания функционирования системы отопления.

Важно учитывать, что вертикальная панель радиатора величиной в человеческий рост с нижним подключением дает меньшую теплоотдачу. Поэтому лучше ставить ее в тех местах, где нет окон

Вертикаль и горизонталь обязательно проверяют при помощи уровня и отвеса.

Этот способ также помогает экономить пространство или монтировать батареи в неожиданном месте:

• обогрев воздуха у открывающегося настежь балкона;
• в промежутке между панорамными окнами;
• на одной поверхности колонны прямоугольной формы;
• внутри неполной перегородки между объединенными комнатами (кухня и гостиная или столовая);
• в небольшом пространстве между фальш-окнами, встроенной быттехникой или аквариумами.

Вертикальная панель радиатора с нижним подключением дает меньшую теплоотдачу

Сегодня также предлагаются декоративные радиаторы, оснащенные щитами оригинальной формы, рассчитанные на нижний способ подключения. В случае применения радиаторов иного типа помните, что функционально они имитируют классические батареи с меньшей теплоотдачей.

Функциональные преимущества у вертикальных обогревателей такие же, как у горизонтальных панелей с нижним подключением и специальным клапаном. Например, трехходовый клапан обеспечивает работу однотрубной системы – для подачи и обратки в радиаторах вертикального типа.

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».

Варианты однотрубных стояков отопления в многоэтажном доме.

Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.

Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.

• Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
• В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.

Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки. Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен байпас в системе отопления , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.

Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.

В любой однотрубной системе отопления при установке радиаторов важно точно знать направление потока теплоносителя

Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки

Что важно знать об однотрубной системе отопления частного дома , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала

Достоинства и недостатки

Эта система отопления имеет немало достоинств при использовании в небольших домах:

1. Она немного конструктивно проще и поэтому дешевле двухтрубной.
2. Современные термовентили позволяют регулировать температуру каждого радиатора в отдельности (при параллельном подключении). Это позволяет не наращивать длину радиаторов в каждом последующем помещении, как это делалось раньше.
3. Установка кранов позволяет отключать каждую батарею.
4. Однотрубная система отопления быстрее прогревается, чем двухтрубная.
5. Одна труба выглядит красивее, чем две.

Недостатки:

1. Падение температуры на каждом последующем радиаторе значительное. В большом доме терморегуляторов недостаточно для балансировки системы. Поэтому для равномерного прогрева всех комнат придется увеличивать количество секций батарей – на 10% в каждой следующей комнате.
2. Считается, что однотрубная разводка дешевле, чем двухтрубная. Но это верно для небольших домов и дач. В больших – стоимость радиаторов превышает экономию на трубах.
3. При наращивании длины радиаторов могут возникнуть сложности с их размещением.
4. Однотрубную систему невозможно адаптировать для обогрева двухэтажного дома.

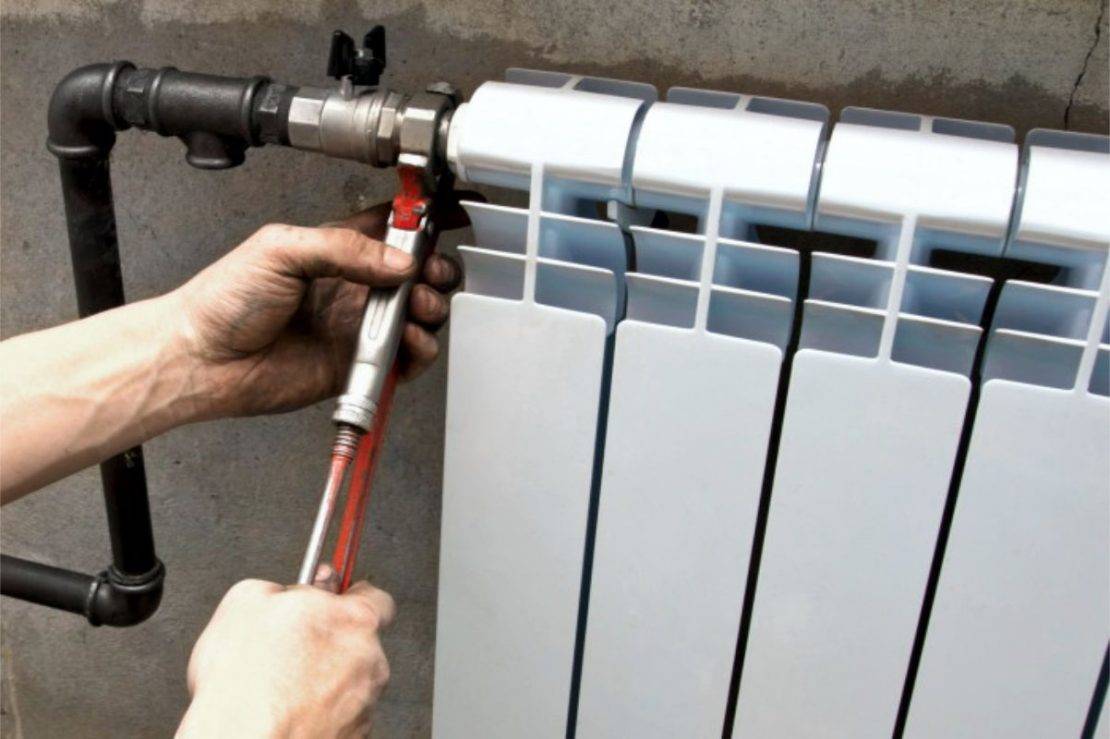

Последовательность установки радиатора

Монтаж радиаторов отопления начинается после выбора приборов и подготовки комплектующих. В зависимости от того, какой металл используется в батарее, немного отличается схема установки.

Если радиатор уже собран, то этапы выполнения работы таковы:

1. Разметка линий и точек для крепления кронштейнов – 2 из них удерживают батарею за верхний коллектор, один центральный – за нижний.

1. Проверка резьбовых соединений, плотности прилегания пробок к торцам коллекторов.
2. Уплотнение резьбового участка – фум-лентой или льняной паклей. Они наматываются по ходу резьбы плотной намоткой, чтобы не проскальзывало при присоединении.
3. Наживка штуцера с гайкой, затягивание соединения специальными ключами-шлицами.
4. Вкручивание заглушки в пробку, затягивание двумя ключами. Аналогичные действия выполняются с краном Маевского. Они же повторяются с противоположного края радиатора.
5. Установка на кронштейны, запаковывание элементов для соединения кранов с отопительным контуром. Стыковка с трубами.

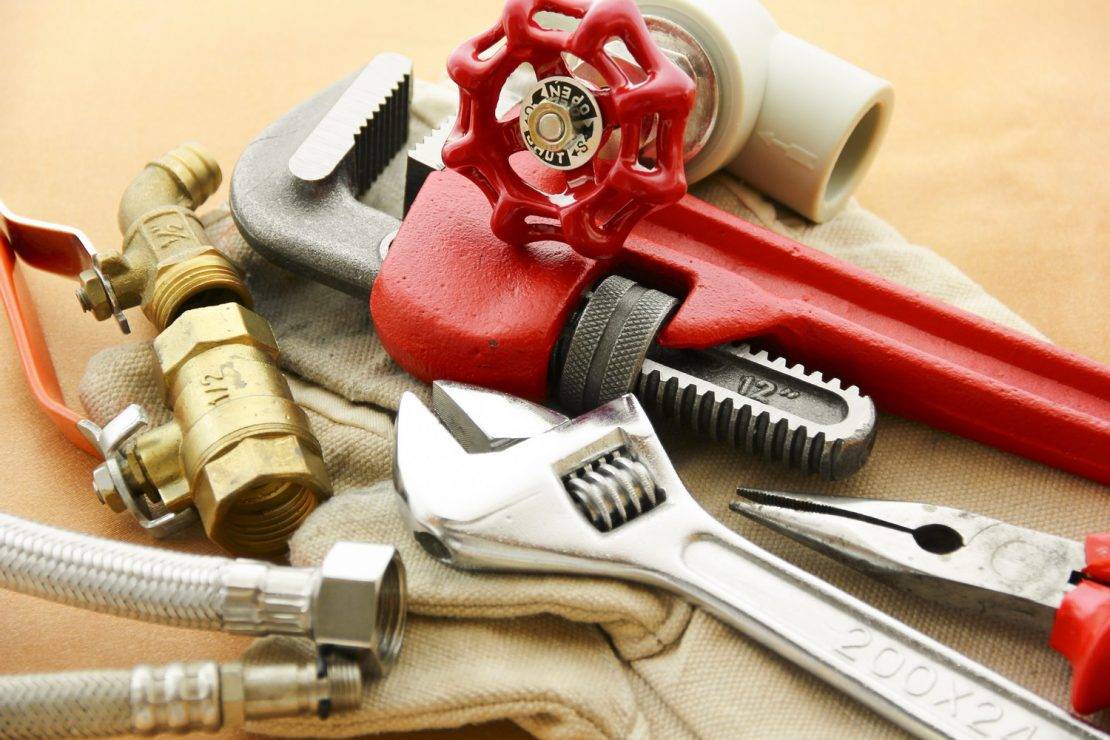

Инструменты и комплектующие

При установке батарей используется ряд инструментов и комплектующих. Самыми важными являются переходники – для перевода левой резьбы в правую и наоборот. Иначе они называются футорки или проходные пробки. Для монтажа понадобится 2 левых и 2 правых переходника. Их внутренний соединительный диаметр выбирается в зависимости от используемой трубы.

Другие комплектующие:

• Заглушки – для закрытия двух входов. Лучше выбирать изделия с внешней резьбой, такой же как у переходника, с надежным кольцевым уплотнением, чтобы не использовать дополнительную подмотку.
• Глухая пробка – может заменить комплект заглушка + переходник, но ее ставят только на один из входов.
• Кран Маевского – ставят на другой коллектор (чаще верхний). Это приспособление для выпуска скопившегося в батарее воздуха. В закрытом состоянии является заглушкой. При двухстороннем нижнем подключении его присоединяют по диагонали от трубы подачи. У крана есть ключ для выпуска воздуха.
• Кронштейны для подвеса радиатора – 3 шт. на каждые 10 секций.
• 2 обычных шаровых крана – лучше выбрать те, которые оснащены соединением с гайкой. Штуцер запаковывается в футорки, кран ставится на трубу подводки, что облегчает состыковку узла.

Вместо шаровых можно приобрести другие краны, если избыточная тепловая мощность центральной системы нуждается в точных регулировках. На трубу подачи необходимо установить термоклапан, дополнить его термостатической головкой. Для балансировки и максимальной теплоотдачи вентиль ставят еще и на выходе. Для обеспечения сохранности настроек приобретается регулировочный винт, закрытый заглушкой.

Из инструментов для присоединения понадобятся рожковые, разводные ключи, пакля, уплотнительная паста. Для навешивания батареи на стену подойдут перфоратор, строительный уровень, рулетка, маркер.

Установка и подключение радиатора к пропиленовой трубе

При подсоединении радиатора к полипропиленовой трубе понадобятся: сварочный аппарат или паяльник, шейвер для снятия армирования, нож для резки труб, ключ с зацепом.

Порядок работ:

1. Установка радиатора.
2. Установка арматуры
3. Нарезка, сварка трубы с полипропиленовыми деталями разводящей системы.
4. Монтаж перемычек, компенсаторов.
5. Соединение трубы и радиатора при помощи сварочного аппарата.

В качестве герметика используется пакля с краской, синтетическая нить. Для дополнительной надежности можно пропитать их олифой.

Установка и подключение радиатора к металлической трубе

При установке батарей и присоединении их к металлической трубе необходимо выполнить такие действия: протереть стыки и трубы наждачной бумагой, обезжирить. Затем вкручиваются переходники, прикрепляются к трубам при помощи трубчатого паяльника, устанавливается кран Маевского и регулятор. Резьбовые соединения проводятся при помощи льна в комплексе с унипаком.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.
