Как осуществить нижнюю обвязку фундамента

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Подготовительные работы

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Обвязка каркасного дома является связующим элементом здания на столбчатом либо свайном фундаменте. Роль нижней обвязки заключается в обеспечении соединения частей конструкции фундамента между собой, а также крепления основания и стен. Верхняя обвязка объединяет в одно целое стены и перегородки здания, а также равномерно распределяет нагрузку от крыши.

От чего зависит выбор

Выбор определенного вида фундамента напрямую зависит от удельного веса строения, и типа почвы на участке.

Так, например:

1. Скалистый грунт

   Скальные и каменистые грунты – это частицы различной фракции, между которыми нет почвенных элементов. Этот вид почвы считается идеальным для обустройства любого вида фундамента, так как отсутствие влаги в составе не позволяет грунту менять свое состояние.

2. Песчаный грунт – состоит из песка крупной фракции, который пропускает через себя влагу, при этом хорошо уплотняется при строительстве. Глубина промерзания песчаного грунта, составляет 1 метр.
3. Глинистый грунт – неустойчивый, склонный к пучению и размоканию. Промерзает до 1,5-2 метров. Стоит отметить, что если не обустроить хорошую дренажную систему и гравийно-песчаную подушку, то любой фундамент разрушается очень быстро.
4. Супеси и суглинки, которые состоят из глины и песка. Достаточно устойчивый грунт, если в его содержании больше песка, чем глины. Он промерзает на 1,5-2 метра и считается неплохой основой для обустройства любых фундаментов.
5. Торфяники – грунты насыщенные водой, неустойчивые с неглубоким залеганием донных вод. Торфяники обычно находятся на осушенных болотах и могут очень легко затянуть фундамент, особенно если он будет тяжелым.

К сведению! На болотистых и торфяных почвах можно принять только свайный или свайно-винтовой тип фундаментов.

Что касается остальных видов почв, то основное внимание обращают на удельную массу конструкции. Но так как мы рассматриваем строительство каркасной бани – ее вес не очень большой, поэтому можно применить любой из типов в зависимости от финансовых возможностей и опыта

Материалы

Перед началом работ, само собой разумеется, необходимо запастись нужными материалами. Конечно, их выбор, в первую очередь, будет зависеть от того, какую смету предполагает строительство, однако нельзя сбрасывать со счетов и проектную документацию, а также тот факт, что не все материалы совместимы друг с другом, да и своими руками не каждый материал можно будет монтировать.

Итак, понадобится следующее:

• пиломатериалы в виде бруса, брёвен или досок;
• плита ОСБ (это аббревиатура ориентированно-стружечной плиты);
• гидроизоляционный слой (лучший вариант гидроизолятора — это самый обыкновенный и дешёвый рубероид);
• крепёжная фурнитура (гвозди с длиной забивного штыря в 150, 50 и 100 миллиметров, а также саморезы с длиной забивного штыря в 50 и 100 миллиметров, с помощью которых легко монтировать своими руками утеплитель, осуществляя его надёжное крепление);
• теплоизоляционный материал (лучший вариант — это минеральная вата и любой утеплитель на основе базальта).

Что нужно учитывать при выборе материалов для обвязочных работ:

• максимальные значения возможной нагрузки;
• сопротивляемость к механическим воздействиям, внутренним и внешним влияниям;
• вес и плотность материалов.

Например, та же замена стойки потребует использования качественного бруса, если речь идёт про свайный фундамент, а вот в столбчатом будет достаточно обычной доски из дерева практически любой породы и сорта.

Крепление, как уже было отмечено выше, должно осуществляться обычными гвоздями и саморезами, без которых сегодня не обходится ни одно строительство.

Типичные ошибки

Если застройщик не знает, как подлить фундамент под старый дом, то самая грубая ошибка, которую он может совершить – это, вообще, не прокладывать ленту вдоль общей стены, пытаясь таким образом сэкономить на материалах.

Звучит ужасно, но именно так большинство несведущих в стройке людей и поступают. Пристраивают пристройку в виде буквы «П», а потом силы морозного пучения и движение неравномерного проседающего грунта делают своё дело.

Здание трещит по шву, не спасает никакая подливка, никакая, даже заложенная в каждый шов арматура, площадь соприкосновения конструкций оказывается слишком ничтожной, а потому шансов что такое сооружение останется невредимым, практически не остаётся. Разрушения тут только вопрос времени.

Что применить для обвязки в зависимости от типа фундамента

Существует три распространенных типа фундамента. У каждого из них свои приоритетные способы монтажа и крепления обвязочных материалов.

При любом способе работ предварительно проводится проверка всех параметров. Только после этого закрепляют конструкцию. Это устраняет возможные недочеты.

Ленточное основание

В этом случае для крепления применяют анкерные болты и дюбели. В брусьях и местах крепления основания просверливают отверстие при помощи победитового сверла. После этого в него вбивают дюбель.

Аналогичная ситуация с креплением бруса на стенах.

При использовании металлической обвязки крепления будут г-образного характера или внахлест. Все стыки свариваются или закрепляются с помощью хомутов.

Для ленточного фундамента предпочтительней металлическая связка, которая придаст прочность основанию.

Свайный фундамент

Для усиления свайного основания применяют различные материалы, но лучшим считают ростверк металлического характера.

Для бруса потребуется создавать п-образные отверстия для закрепления.

Крепеж включает в себя болты, саморезы, а также сварку, которая потребуется для металлической части оголовка и сваи.

Применение металлической арматуры считают более простым способом. Достаточно сделать выпуск арматуры и связать ее.

Свайная основа позволяет применять любые материалы для связки. Выбор зависит от типа сооружения и его массы.

Для массивных объектов предпочтительным вариантом будет обвязка швеллером или двутавровой балкой с жестким креплением в местах стыков.

Общие требования к обвязке

Существует несколько технологических требований, предъявляемых к монтажу нижней обвязке, а именно:

• толщина обвязочного материала должна соответствовать толщине стен постройки;
• доски, используемые для обвязки, должны быть одинаковыми, прочными, надежно соединеными скобами друг с другом. Лучшим материалом является сдвоенная доска;
• хвойные породы деревьев наиболее подходят для изготовления обвязки, так как считаются наиболее прочными, влагоустойчивыми. К тому же они не деформируются и стоят недорого;
• обязательно древесный материал необходимо покрывать антисептическими покрытиями от гниения, а так же обрабатывать противопожарной пропиткой, предварительно просушив пиломатериалы;
• обязательное требование – ровность досок, используемых при изготовлении обвязки.

Варианты армирования прямых углов и мест примыканий

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:

Первый способ

Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.

Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага. Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.

Второй способ

Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.

Третий способ

Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы. Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.

Укладка и крепление нижней обвязки

Каждый вид фундамента (свайно-ростверковый, ленточный, винтовой, монолитный) состоит из нескольких составляющих элементов, которые находятся через промежутки. Обвязка столбчатого фундамента служит для объединения его дробных элементов, делая их цельным элементом. Методы укладки обвязки разнообразные: резьбовой, сварной, с помощью хомутов.

После заливки любого вида фундамента начинаются обвязочные работы:

• Первым и важным этапом является проверка на присутствие неровностей на основании. При их наличии от них нужно избавиться с помощью цементного раствора. Если неровности до 3-х см, то их можно оставить.
• Укладка слоя гидроизоляции производится посредством рубероида и мастики.
• Обвязывание нужно начинать с углов основания. Сначала производится собирание конструкции для первого угла, являющегося началом обвязывания. Строительный треугольник поможет определить правильно ли ведется работа.
• Укладка досок. Размещение стыков по углам делается в двух вариантах: в «лапу» или «в пол». Перед фиксацией главных узлов конструкции, диагональные и угловые стороны выводятся очень ровно. Укрепляются они при помощи гвоздей (не менее 150 мм).
• Перед фиксацией главных узлов конструкции диагональные и угловые стороны выводятся очень ровно. Закрепляются они при помощи гвоздей (не меньше 150 мм). Промежуток от кромки – 2 см и больше.

Перед обвязыванием необходима гидроизоляция фундамента.

Зачем нужна обвязка

Функцию обвязки выполняет верхний элемент основания – ростверк, для обустройства которого можно использовать несколько способов (выбор зависит от того, из чего строится дом). Ростверк нельзя считать обязательным конструктивным элементом свайного фундамента. Несмотря на это, его рекомендуется использовать в каждом случае, что гарантирует надежность и устойчивость сооружения.

Ростверк выполняет следующие функции:

1. Равномерно распределяет нагрузку на сваи. Особенно это касается ситуаций, когда из-за особенностей грунта опоры имеют различную глубину погружения. Подобное положение вещей может стать причиной перекосов и усадки здания. Благодаря ростверку риск подобных ситуаций сводится к минимуму.
2. Создает общую конструкцию из отдельных свай. После этого опоры перестают «жить своей жизнью», образуя надежный каркас для дома. В итоге в 2 раза увеличивается пространственная жесткость конструкции и срок ее службы.
3. Обвязывает фундамент по периметру. Мелкозаглубленный и заглубленный ростверк способствует увеличению площади опоры на землю и создает защиту для подпольной зоны от воздействий со стороны улицы.

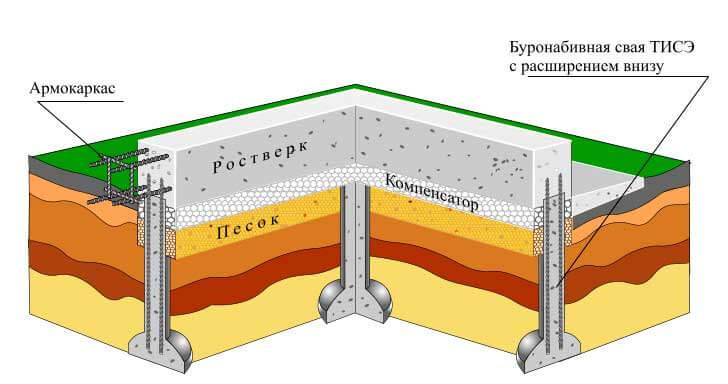

Схема свайного фундамента с мелкозаглубленным ростверкомИсточник pobudova.in.ua

Обвязка фундамента классифицируется по типу используемого материала:

• Деревянная из бруса. Используется при возведении деревянных каркасных домов и построек из бруса. Процедура обустройства отличается дешевизной, и может быть реализована в одиночку, или с одним помощником.
• Дощатая. Таким образом оснащаются небольшие деревянные и каркасные строения. Для сооружения ростверка используется т.н. составная балка из нескольких деревянных досок.
• Металлическая. Ростверк из швеллера в состоянии обеспечить устойчивость для двух- или трехэтажного деревянного дома.
• Железобетонная. Эта конструкция демонстрирует наибольшую надежность и долговечность, и может использоваться в капитальном строительстве. В процессе обустройства бетонный раствор заливают в предварительно собранную опалубку, оснащенную арматурной сеткой.

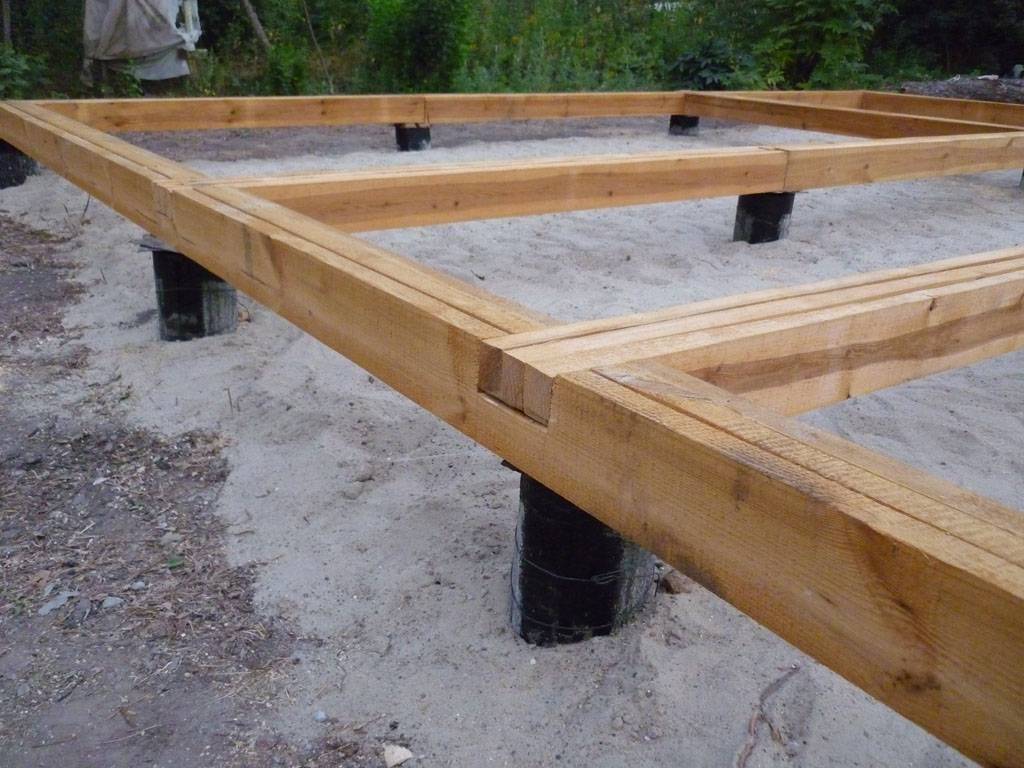

Обвязка свайного фундамента брусом пользуется наибольшей популярностью при возведении загородных домов и коттеджей. Особенно это касается регионов с суровым климатом и вечной мерзлотой.

Деревянная обвязка применяется только для каркасных строений и домов из брусаИсточник postroifundament.ru

Технология крепления бруса к основанию

В наши дни существует несколько методов установки деревянного бруса, но крепление бруса к фундаменту анкерными болтами остается самым распространенным и надежным методом. В этом случае деревянные элементы укладывают на ростверк, который заблаговременно был обложен рубероидными листами. Их нельзя долгое время оставлять открытыми, поскольку рубероид имеет довольно хрупкую структуру, нарушить которую может даже слабое механическое воздействие. Укладка бруса должна происходить строго горизонтально, поэтому следует регулярно проверять его строительным уровнем. В случае возникновения неровностей более одного сантиметра нужно исправить их цементным раствором, все остальные дефекты вполне допустимы. Нижние брусья крепятся друг с другом посредством выборки в углах основания. Предпочтительно использовать выборку в лапу или же в полдерева.

Брус устанавливается на основание будущей постройки посредством гаек и анкерных шпилек, которые следует заранее установить в основании здания. Специалисты рекомендуют устанавливать широкие шайбы для контргаек – таким образом можно значительно увеличить площадь контакта материала с крепежной деталью, благодаря чему прочность всей конструкции увеличивается. Если планируется строительство довольно коротких стен, то можно использовать по три крепежных элемента на один брус. Посредством строительного уровня следует регулярно проверять все диагонали, а также углы основания.

Когда крепление обвязочного бруса к фундаменту завершено, следует заняться установкой основной несущей конструкции.

Важно знать! Работы с влажным материалом недопустимы. Следует дождаться высыхания бруса перед началом работ.. Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность

Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала

Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность. Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала.

После подготовительных работ можно начинать монтаж. Установка бруса на основание здания происходит параллельно с врезанием анкерных болтов в специальные отверстия, которые просверлены в материале. Диаметр данных отверстий должен превышать диаметр крепежных деталей как минимум на два миллиметра. После того, как брус установлен на основание возводящейся постройки, следует начинать установку вертикальных элементов, которые впоследствии станут каркасом.

Для предотвращения возможной деформации материала следует его тщательно просушить. Диагональное укрепление несущей конструкции значительно увеличит ее прочность, а также повысит срок эксплуатации. Для этого используют специальные раскосы.

Строительство дома из дерева – довольно дорогое удовольствие, но с помощью некоторых хитростей можно значительно снизить стоимость. Одной из таких хитростей является повторное использование отработанных материалов. К примеру, материал, который применялся для начальной фиксации несущей конструкции, можно демонтировать и распилить на фрагменты, которые смогут исполнять роль постоянных укосин. Временные распорки легко можно изготовить из деревянных частей опалубки. Если повторное применение деревянных изделий запланировать до начала строительства и внести его в смету, то можно сэкономить значительные денежные средства.

Важно знать! Материал должен храниться в помещении с низкой влажностью, также не стоит допускать даже незначительных загрязнений древесины. Не следует сжигать отходы пиломатериалов, которые были обработаны антисептическими составами, поскольку такой дым оказывает вред здоровью человека.

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

• выбор и установка фундамента;
• подготовка необходимых строительных материалов;
• установка и соединение обвязки.

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке

Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку

Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.

Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.

На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.

Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:

• Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
• Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.

Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.

Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.

На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.

Требования к материалам для нижней обвязки

Все каркасные дома имеют верхнюю и нижнюю обвязки, которые обеспечивают их прочность и крепость всей конструкции. Если они выполняются неправильно и без соблюдений всех технологий, то весь дом получается ненадежным и недолговечным.
Нижняя обвязка каркасного дома — это первый слой из досок, бруса или бревен, укладываемый непосредственно на фундамент и прочно прикрепляемый к нему. Такая обвязка обеспечивает надежную фиксацию постройки к фундаменту и является опорой для пола и стен.

Возведение каркаса дома можно начинать только по завершению укладки нижней обвязки.

Для нижней обвязки каркасного дома своими руками рекомендуется использовать древесину хвойных пород, которая обладает несколькими существенными преимуществами перед лиственными.

К ним относится:

• Высокая прочность
• Длительный срок эксплуатации
• Прямой ствол
• Отличные строительные характеристики
• Низкая влагопроницаемость

Чаще всего в качестве материала для нижней обвязки применяется лиственница, кедр, сосна, ель. Выбор породы дерева зависит от условий конкретного участка местности и осуществляется с учетом ее наличия и наиболее подходящей плотности, прочности и цены материала.

Какой дом Вам нравится больше?
Дом из бруса 15.31%

Кирпичный дом 8.86%

Бревенчатый дом 5.54%

Дом из газобетонных блоков 17.41%

Каркасный дом 37.77%

Дом из пеноблоков 15.12%
Проголосовало: 3625

Наряду с выбором древесины подбирается и форма пиломатериала:

• Брус
• Бревно
• Доска или связка досок

Если решено использовать связку досок, то они должны быть скреплены в шахматном порядке гвоздями (шурупами) разной длины.

Перед выполнением нижней обвязки весь подготовленный материал должен быть обработан:

• Антисептиком, предотвращающим загнивание и грибковые заболевания
• Антипиреном, повышающим огнеупорность и предотвращающим возгорание

Из-за большого наличия древесных смол наиболее востребована обработка антипиреном для сосновых материалов.

В некоторых случаях нижнюю обвязку выполняют из металлического профиля, но для каркасного дома такой вариант нецелесообразен.

Ленточный тип фундамента

Ленточный тип фундамента пользуется огромной популярностью при возведении домов с малым количеством этажей. Такая конструкция привлекательна простотой монтажа и невысокой ценой. Иногда ленточный фундамент укрепляют еще и с помощью свай. В этом случае он будет называться свайно-ленточным.

Ленточный фундамент будет хорош, если планируется подвальное помещение. Если грунт непучинистого типа, то идеальным будет выбрать мелкозаглубленную конструкцию. Если уровень промерзания довольно глубокий, то придется копать внушительную по глубине траншею или же усиливать фундамент посредством свай, которые вкручиваются пониже уровня промерзания.

Процесс строительства начинается с того, что на участке выполняется разметка, которая будет точно соответствовать расположению несущих стен и фасадов. В нужных местах вбиваются колышки, между которыми натягиваются веревки. Для того, чтобы обозначить толщину стен, параллельно стоит натянуть второй ряд прочной веревки.

Когда разметка подготовлена, по ней роются траншеи с глубиной 50-60 см. Если планируется укрепление сваями, то для них на 20 см ниже уровня промерзания грунта бурятся скважины.

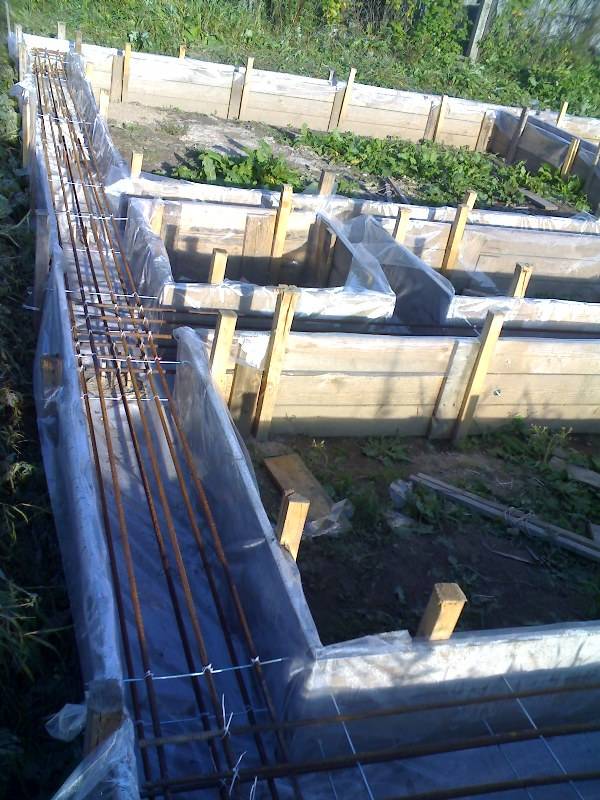

Следующей стадией будет сооружение опалубки. Перед ее монтажом на дно траншеи следует уложить рулонный материал для гидроизоляции. Толщина опалубки, сделанной из обрезных досок, будет 5 см.

Расположение всех досок должно быть строго вертикальным. Над поверхностью земли они должны возвышаться максимум на 30 см.

Следующим шагом будет помещение арматуры 11-16 мм в конструкцию будущего фундамента. Она соединяется вязальной проволокой или же сваркой. Далее пойдет заливка бетоном. Для приготовления раствора используют 1 часть цемента минимум марки М500 и 3 части песка. Раствор можно приготовить в бетономешалке самому, но лучше приобрести готовый. Заливают приготовленную смесь за один раз, а уплотняют ее посредством вибратора. Снимать опалубку и начинать строительные работы можно уже через 5-7 дней.

https://www.youtube.com/watch?v=Bl-CePCp1S4

Ленточный или столбчатый фундаменты – самые популярные варианты для каркасного строения, хотя имеются и другие. Например, свайно-винтовой или же монолитный плитный. Все эти типы фундаментов объединяют предельная простота монтажа, надежность, долговечность и приемлемая стоимость.

Как сделать столбчатый фундамент? Ответ вы узнаете здесь.

А тут статья про фундамент под дом из газобетона.

В этом разделе https://stroika-dom.com/sistemy/uteplenie/ вы найдете много полезных статей об утеплении дома.

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
• Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
• Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

• Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
• Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
• Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.
