Что делать если выбило автомат и он больше не включается

Причины по которым выбивает автомат в электрическом щитке

Наверняка большинству наших читателей знакома ситуация, когда дома отключается электричество, ног при этом у соседей с этим все в порядке. В первую очередь нужно проверить автоматические выключатели, установленные в распределительном щите. Чаще всего именно их отключение становится причиной обесточивания домашней сети. В этой статье мы поговорим о том, почему в квартире или доме выбивает автомат

Причины этого явления могут быть разными, и важно знать их, чтобы не допустить неприятных последствий, связанных с выходом из строя электроприборов или возгоранием проводки

Особенности работы защитного автомата

Чтобы разобраться с причинами срабатывания автоматического выключателя, нужно сначала ответить на вопрос, для чего нужно это устройство и какие функции оно выполняет. Особенности работы АВ таковы:

• Главной задачей аппарата является защита электрической проводки и подключенных к ней бытовых приборов от слишком мощного тока, возникающего по различным причинам.
• Монтаж устройства производится на фазный контур, разрыв которого происходит при отключении пакетника. Если автомат имеет два и более полюсов, то при его срабатывании разомкнется также нулевой контур.

АВ может обесточивать сеть как при выключении вручную, так и при возникновении аварийной ситуации, которая может привести к повреждению элементов цепи.

Выбивает автомат: в чем причины?

Теперь непосредственно переходим к вопросу о том, почему выбивает автомат в щитке. Срабатывание автомата может происходить по следующим причинам:

• Перегрузка в электросети.
• Выход из строя одного из устройств, включенных в цепь.
• Поломка осветительного прибора.
• Неисправность защитного устройства.
• Короткое замыкание.

Любая из перечисленных причин способна привести к тому, что АВ выбьет. Рассмотрим более подробно каждую из них.

Перегрузка

Так называется ситуация, когда величина тока в цепи превосходит номинальную, на которую рассчитан защитный выключатель. Для лучшего понимания приведем пример.

Для работы с розеточными группами в основном используются АВ, номинальный ток которых составляет 16 – 25 А. Этот показатель соответствует суммарной мощности 3,5 – 5,5 кВт. Допустим, что к розеточной группе, для защиты который установлен автоматический выключатель, рассчитанный на 25 А, подключена электроплита, мощность которой составляет 3 кВт, электрочайник на 1,3 кВт, а также СВЧ-печь на 2 кВт.

Если сложить мощность перечисленных бытовых приборов, то мы получим величину нагрузки 6,3 кВт. Учитывая, что максимальная нагрузка, выдерживаемая защитным устройством, равна 5,5 кВт, одновременное включение всех трех аппаратов приведет к тому, что автомат выбьет.

Чтобы избежать этого, не следует относиться легкомысленно к расчету суммарной нагрузки в цепи. Если подключение устройства в розеточную группу приведет к превышению суммарной мощности, его следует подсоединять к другой цепи.

Пример неправильного расчета проводки на видео:

Не пытайтесь решить проблему установкой автомата, рассчитанного на более высокую мощность. Если его номинал превысит тот, который по своему сечению способна выдержать электропроводка, проблемы неизбежны. В этом случае кабель под воздействием слишком большого тока будет греться до тех пор, пока изоляционный слой не расплавится и не вызовет КЗ, а в худшем случае – возгорание. Автомат при этом будет продолжать подавать ток в цепь вплоть до наступления замыкания. Поэтому, если при прокладке линии использован кабель сечением 2,5 мм², номинал АВ для ее защиты не должен превышать 16 А (для алюминиевого проводника) или 25 А (для медного).

Алгоритм выявления неисправностей

Чтобы не допустить развития трагической ситуации, нужно должным образом реагировать на срабатывание защиты и знать алгоритм выявления причины автоматического отключения. Необходимо четко знать причины, почему выбивает автомат в щитке, чтобы реагировать должным образом.

Не вдаваясь на данном этапе в электрические подробности процессов, можно выделить несколько основных причин срабатывания защиты:

• Неисправность в самом автоматическом выключателе;
• Неполадки в системе подключения автомата;
• Моментальная перегрузка в сети (короткое замыкание);
• Перегрузка сети, продолжающаяся длительное время.

Именно в таком порядке необходимо выяснять причины частого выбивания автоматического автомата без явственных признаков короткого замыкания (КЗ) или длительной перегрузки, последовательно убеждаясь в отсутствии факторов, побуждающих реакцию системы защиты.

Простая система защиты в обычном квартирном щитке

Ниже будут описаны возможные неполадки в сети и оборудовании, относящиеся к каждому пункту из списка. Убеждаясь в отсутствии описанных неполадок, можно переходить к изучению следующего пункта.

Выявление неисправного автомата

В случае частого срабатывания автоматического выключателя без видимых причин, нужно начать поиск неисправностей с распределительного щитка и самих устройств защиты. Данная проверка наименее трудоемкая, и часто неполадки бывают выявлены именно на этом этапе.

Неисправность автоматического выключателя можно выявить и без покупки нового устройства и его замены – достаточно иметь в щитке подключенные аналогичные по параметрам защитные автоматы.

Поменять местами одинаковые по мощности автоматы, не изменяя расположение перемычек и проводов

Если какой-то автомат часто выбивает, то для его проверки нужно группу пользователей, которую обслуживает данное устройство, подключить на соседний аналогичный автомат, а освободившиеся провода от линии по соседству подключить на данный автоматический выключатель (поменять местами линии).

При данном переключении автоматически устраняется частая причина выбиваний автоматов – недотянутые контакты могут сильно греться, и тепло от них будет передаваться к биметаллической пластине устройства, вызывая его ложное срабатывание. При затяжке контактных клемм данная причина срабатываний может быть устранена даже без ведома мастера. Этот нюанс также нужно иметь в виду.

Плохой контакт не только является причиной ложного срабатывания, но и может полностью вывести автомат из строя

Из-за искривления корпуса возможен механический дефект в автомате, и его срабатывание от вибрации. При отсоединении проводов и повторном подключении дефективного автоматического выключателя, в нем могут быть сняты механические натяжения в корпусе, что вызовет недоумение мастера из-за самопроизвольного устранения неполадки.

Подтягивание контактов может снять механические напряжения в корпусе автомата

В случае срабатывания другого, исправного автомата на переключенной группе пользователей, следует искать причину в электропроводке. Если на новой линии тот же автомат будет таким же образом часто срабатывать, то он однозначно подлежит замене или ремонту.

Замена неисправного автомата

Причины износа автомата

Несмотря на то, что автоматические выключатели не являются разборными по определению, народные мастера научились их разбирать и ремонтировать. Рассверлив при помощи дрели заклепки, корпус автомата можно разобрать.

Для разборки автомата понадобится дрель

Подгоревшие контакты имеют большее переходное сопротивление, вследствие чего они перегреваются, и тепло переходит к биметаллической пластине, заставляя ее деформироваться и выключать ток.

Разобранный автоматический выключатель

Элементарная чистка подгоревших контактов автоматического выключателя может продлить срок службы автомата, и предотвратить дальнейшие ложные срабатывания. Нужно помнить, что подгорание контактов возникает при включении автомата в то время, когда все электроприборы включены в сеть, то есть, под нагрузкой.

Сам электрик

Далее надо сделать следующее. Подойти к домашнему электрощитку. Для этого может понадобиться выйти на лестничную площадку. Там найти свои защитные автоматы (их ещё называют пробками, пакетниками, или просто автоматами). Проверить, все ли они включены?

В электрощитке выключен автомат. Попробовать включить?

Если какой-либо автомат в щитке выключен, не спешите сразу его включать. Безопасность превыше всего, да и автоматы просто так не выключаются

Надо обратить внимание вот на что:

• отсутствие или потемнение изоляции, к таким местам лучше не приближаться,
• все манипуляции в щитке делать одной рукой, вторая при этом должна быть сбоку и ничего не касаться,
• если причиной отключения стал ваш старенький утюг, его надо вытащить из розетки.

И только после этого включаем автомат.

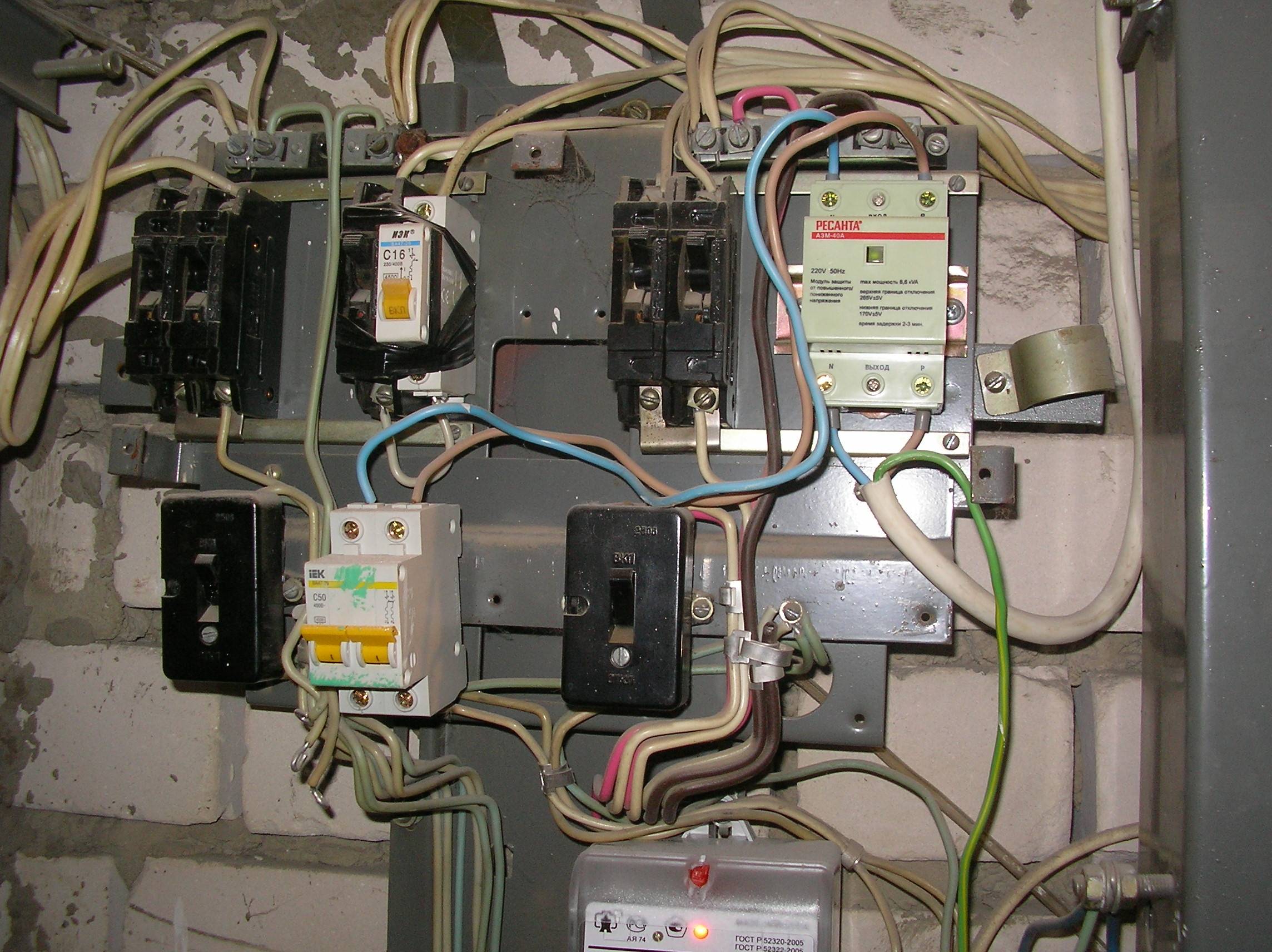

В таких щитках даже мне страшно включать автоматы). Помним – левая рука за спиной! Сердечная мышца не любит электрического тока!

Если все автоматы включены, надо убедиться, что электричества нет и у соседей. Это можно сделать несколькими способами:

позвонить в дверь и спросить,
заглянуть в окна,
обратить внимание на счетчики электроэнергии, в том числе и на свой. На новых счетчиках будет мигать красный индикатор, старый дисковый будет чуть слышно дребезжать.

Если индикатор на счетчике горит или моргает, то на счетчик электричество поступает

Если соседи тоже сидят без света, то “вместе скучать веселее”. И можно переходить к Шагу 5.

Если при включении стиральной машины выбивает автомат

Если при запуске стиралки или в период её функционирования завершилась стирка, погасли индикаторы и во всей квартире выключился свет, скорее всего, вышибло автомат. Если стиральная машина новая и была запущена первый раз, скорее всего, виновата в отключении проводка. Причина может скрываться в применении низкого качества защитных устройств, либо в использовании УЗО неподходящей емкости. Делать ремонт своими руками, либо ставить новые УЗО опасно для жизни. Непрофессиональное вмешательство в работу электрсети в квартирном помещении может спровоцировать:

• Возгорание;
• Перегревание проводки;
• Удар током.

Автоматическое устройство может выбить и в той ситуации, когда помимо стиралки, было включено в розетку много других приборов, и сеть не выдержала такую перенагрузку. Новая машинка может вышибать автомат также и из-за заводского брака. В такой ситуации нужно обратиться в сервис для гарантийного ремонта либо замены некачественной стиралки.

Почему постоянно выбивает автомат

Основные причины срабатывания:

• перегрузка сети;
• поломка включенного в цепь устройства;
• поломка осветительного прибора;
• неисправность выключателя;
• короткое замыкание.

Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую рассчитан выключатель.

Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.

Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.

Срабатывает автомат на счетчике и выключается без лишней нагрузки

Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель. Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик. После проверки этих факторов можно включать автомат.

Когда потребуется замена

Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.

Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.

Также помочь может подтягивание контактов.

Утечки и реактивность

УЗО в продаже есть, в общем, 2-х систем: электромеханические дифференциальные автоматы, или просто дифавтоматы, и электронные; последние нередко и называют УЗО, чтобы отличить их от дифавтоматов. Те и другие реагируют на разность токов в фазном и нулевом проводах, но дифавтомату она для срабатывания нужна в 30 мА, а срабатывает он прим. за 10-30 мс. Электронные УЗО быстрее и чувствительнее.

Если вы только собираетесь ставить УЗО, то важно будет знать, что в сетях электропитания с глухозаземленной нейтралью (в РФ такая) электронные УЗО в принципе не способны стабильно работать: они предназначены для сетей с изолированной нейтралью. Как при покупке или выборе в интернете различить дифавтомат и электронное УЗО, см

видео:

Видео: отличие дифавтомата от УЗО

Примечание: типовая схема снабжения проводки дифавтоматами такова. После главного токового автомата ставят общее УЗО на общий номинальный ток потребления. Его выход разветвляют на 2 УЗО с меньшим током. К одному из них подключают осветительные и розеточные ветви, а к другому – всех «мокрых» потребителей – стиралку, бойлер, ванную, подвал – каждого через свой токовый автомат. Такое решение обеспечивает большую четкость срабатывания электромеханических УЗО, т.к. наиболее вероятные утечки суммируются.

Помимо утечки, любое УЗО может сработать вследствие несовпадения фаз напряжения и тока в цепи, это т. наз. сработка по реактивности. Если, напр., в холодильнике «отвалился» пусковой конденсатор, то сработка дифавтомата весьма вероятна, а электронное УЗО выбьет обязательно. То же произойдет, если микроволновка или другой прибор с ИП бустерного типа работает на пониженном напряжении. Подробнее о причинах срабатывания УЗО можно узнать из следующего ролика:

Видео: причины срабатывания УЗО

Что сделать после замыкания?

Подскажите пожалуйста. Вчера менял люстру в квартире и у меня замкнуло — свет в квартире погас. Я сходил в электрощиток — выключил и включил выключатель на мою квартиру. После этого в квартире остался свет только в прихожей

Розетки все работают. А лампочки — нигде — ни в одной комнате.

квартира не моя — скоро хозяин приедет. что делать-то. не хотелось бы так, чтобы он узнал. кроме вызвать электрика — что можно сделать? если не сложно — дайте совет пожалуйста.

Arkadi4 написал : выключил и включил выключатель на мою квартиру. После этого в квартире остался свет только в прихожей

Что-то как-то совсем непонятно

в щитке есть такой включатель/выключатель на квартиру — который полностью включает и выключает свет. После включения — свет стал гореть только в прихожей, а в других комнатах — света не стало — не включается

Arkadi4 написал : не включается

То есть при попытке включить автомат, он тотчас же выключается?

2Arkadi4 один на всю квартиру? может исчо где автоматы есть.

там в щитке — два автомата — один — общий — а другой по зонам как-то разделенный — два рычажка подняты = может и третий поднять?

поднял — все заработало, спасибо — значит его выбило, по аналогии с пробками )) спасибо огромное.

Arkadi4 написал : поднял — все заработало,

Дабы не плодить темы спрошу здесь: когда замкнуло насос вырубло автомат, виновник был выключен, а сразу включить автомат не получилось с искрой обратно выключался. Через некоторое время включился без проблем. Почему так?

пробой изоляции в подводящем кабеле или в резетке нагар от КЗ насоса, потом место пробоя «выгорело» после нескольких вкл/выкл автомата. Проверять надо.

аматор1 написал : место пробоя «выгорело»

да вот не понятно. когда пришел домой, автомат выключен — значит где-то было КЗ. попробывал включить — сразу вырубило. после выключены все потребители, но включить не удалось. спустя некоторое время автомат заработал.

стал определять место-виновник КЗ. при включении насоса снова вырубило автомат. дабы избежать случайного нажатия другими членами семьи, провода из выключателя вынуты и заизолированы. автомат не включился, а только через некоторое время.

после насос заменен, подключение восстеновлено ии высе работает по сей день без проблем. т-т-т)))

Основные проблемы

Конструкция состоит из небольшого количества деталей. Владельцы автоматических выключателей сталкиваются с тремя основными типами отказов:

• выбивает;
• не вооружен;
• не выключается.

Если машина регулярно выходит из строя, это может указывать на сильную потерю напряжения или при включении мощного бытового прибора одна из цепей отключается от линии питания. Машина также может не включиться по следующим причинам:

• Нити выгорели из машины или просто расплавились.
• Рычаг не активирован, потому что он заблокирован.
• При взведении рычага он сразу опускается, напряжение вообще не появляется или появляется на короткое время.

Все вышеперечисленные неисправности требуют немедленного устранения, иначе увеличивается вероятность возгорания.

Устройство выбивает без видимых причин

Одна из причин отключения автомата – скачки напряжения

Обычно машина может отключаться из-за колебаний напряжения в электросети или в результате неправильной работы термовыключателя. Первую проблему можно устранить только с помощью регулятора напряжения, установленного на входе в машину, но это требует огромных финансовых затрат. Причина срабатывания термовыключателя – продолжительное, но незначительное отклонение номинального значения тока.

Как правило, это свидетельствует не о поломке электрического прибора, а о его неправильном использовании. Например, если машина скрипит, гудит или неприятно пахнет, значит, она перегружена. Также причиной может быть размыкание контактов.

Срабатывание при включении нагрузки

Поврежденная изоляция кабеля

Если машина не ведет себя должным образом при включении определенного домашнего устройства или осветительного прибора, проблема заключается в самом устройстве или в проводе, ведущем к источнику проблемы. Короткое замыкание возникает из-за нарушения целостности изоляционного слоя кабеля.

Для решения проблемы нужно запустить диагностику, заменить основной сетевой кабель на временный. Если это поможет, вам нужно будет полностью проверить проводку вокруг дома и обновить или заменить ее.

Автомат не включается

Если человек пытается поднять рычаг, а он снова автоматически опускается, это может указывать на наличие короткого замыкания или механического износа рабочих узлов агрегата. Убедиться в этом достаточно просто: сбросить фазу питания индикаторной отверткой или омметром. Для решения проблемы восстанавливают слой изоляции или заменяют кабель, но при отсутствии короткого замыкания потребуется полная замена оборудования.

Заклинил рычаг

Возникает проблема, когда рычаг просто невозможно переместить из нижнего положения. Объяснение этому только одно: заклинило механизм привода контактов. Проблема может возникнуть из-за остановки устройства под нагрузкой или брызг, блокирующих подвижный контакт, образовалась сильная дуга. Как правило, для решения проблемы требуется установка новой машины.

При КЗ не отключается автомат

Есть две распространенные причины отсутствия реакции на короткое замыкание:

• Механизм электромагнитного разъединителя заблокирован или вышел из строя.
• Контакты заблокированы из-за перегрева и искрения при размыкании.

Чтобы решить проблему, нужно установить новую машину.

Возможные причины отключения автомата в электрощите

Существует несколько источников нестабильной работы автомата. С некоторыми из них можно справиться самостоятельно, а на некоторые нужно вызвать профессионального электрика.

Высокая нагрузка на проводку

Перегруз сети выступает главным виновником выбивания автомата. Биметаллическая пластина внутри прибора нагревается, размыкая контакт. Это происходит, когда к одной электрической группе одновременно подключено несколько мощных приборов (бойлер, холодильник, стиральная машинка), и их суммарная мощность достигает 17-20 Ампер.

Автомат же рассчитан на пиковую нагрузку 16 Ампер. Результат одновременного задействования группы устройств – срабатывает автоматический выключатель, прекращая подачу электричества, сохраняя целостность электропроводки..

Существует четыре варианта решения проблемы:

установить автомат мощнее, но возникает риск воспламенения оставшейся старой проводки: ведь нагрузка остается прежней и если автомат не сработает, а провода не выдержат большей нагрузки, то они просто могут перегореть;

избегать одновременного включения нескольких мощных приборов;

распределить мощность приборов по разным автоматам, но понадобится прокладка нового кабеля, установка дополнительной розетки;

заменить старый провод на новый большего сечения.

Последний вариант считается самым приемлемым – он гарантирует надежность, минимизирует риск отключения автоматики в будущем. Реализация задуманного невозможна без помощи специалиста.

Выход из строя бытового прибора

Причиной отключения автомата выступают вышедшие из строя используемые электроприборы. Необходимо определить, какая именно техника неисправна. Первое – отключите бытовые приспособления, включенные до момента выбивания автомата.

Потом поочередно подключайте и наблюдайте, на каком устройстве автоматика вновь отключит электричество.

Выбивать автомат при включении холодильника может:

вышедший из строя компрессор;

нарушение функционирования пускового реле;

перегоревший ТЭН испарительного блока системы «No Frost».

При выбивании автомата на счетчике одновременно с пуском электрического котла первопричиной выступают неисправности:

повреждение ТЭНов: теплоноситель контактирует со спиралью, размещенной внутри;

перебит кабель питания;

наблюдается пробой на корпус, возникающий при оголении внутренней проводки котла.

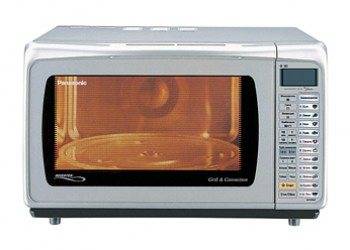

Для микроволновок характерны такие неполадки, влияющие на срабатывание автоматического выключателя:

дефекты работы трансформатора, преобразовывающего ток напряжения с одного вида в другой;

замыкание внутри магнетрона.

Короткое замыкание

Подобная ситуация возникает, когда провод фазы контактирует с нулем. Результат – автомат может выбивать без нагрузки. Часто такое случается после проведения ремонтных или монтажных работ с просверливанием отверстий в стенах, где проложен кабель.

Когда в щитке автомата постоянно выбивает рубильник, что с этим делать, как определить причину неисправности?

Отключение автоматического выключателя может вызываться множеством причин. Это могут быть как неисправности электроприбора, так и короткое замыкание в проводке. Определить причину срабатывания можно самостоятельно.

Автоматический рубильник

Автоматический выключатель – это устройство, предназначенное для защиты электросети от перегрузок и коротких замыканий.

Возникают случаи, когда приходится решать проблему срабатывания. Причины выбивания автомата могут быть разными, и их необходимо знать, чтобы не допустить поломки бытовых приборов или возгорания электропроводки.

Особенности строения распределительного щитка электричества

Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.

В комплектацию электрического щитка входят:

• автоматические выключатели;
• контакторы;
• УЗО.

Могут присутствовать и другие компоненты в зависимости от функциональности щитка.

Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:

• основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
• монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
• выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.

Если возникает аварийный случай, в щите выбивает автомат.

Почему постоянно выбивает автомат

Основные причины срабатывания:

• перегрузка сети;
• поломка включенного в цепь устройства;
• поломка осветительного прибора;
• неисправность выключателя;
• короткое замыкание.

Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую  рассчитан выключатель.

Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.

Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.

Срабатывает автомат на счетчике и выключается без лишней нагрузки

Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель.

Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик.

После проверки этих факторов можно включать автомат.

Когда потребуется замена

Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.

Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.

Также помочь может подтягивание контактов.

Выбило в квартире и не включается, что делать?

Если пропал свет в доме или перестали работать розетки, нужно идти к распределительному щитку и проверять автоматические выключатели. Обычно достаточно просто включить автомат, подняв ручку вверх.

При перегрузке электросети мощными приборами, следует правильно распределить их по другим розеточным группам. Если в доме установлено много дополнительных светильников, для них советуется поставить отдельный автомат.

Нужно проверить качество контакта на всем пути от ввода на автомат до ламп и розеток. Слабые контакты нужно подтянуть.

Советы

Для стабильной работы автоматического выключателя важно регулировать суммарную мощность подключаемых приборов. На мощные устройства можно установить дополнительное устройство отключения

Выключатель нужно выбирать правильно, не превышая номиналы

Также важно следить за температурой помещения, в которой установлен распределительный щит – при перегреве автомат может сработать даже на незначительную нагрузку

Вырубание автомата – часто встречающаяся проблема в домах. Автоматическое отключение может срабатывать как на высокие токи, так и на короткое замыкание. Реже причиной становятся высокие температуры и неисправность самого устройства.
