Маленькая печь для дачи из кирпича своими руками

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него – металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов – ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам “б”.

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

Фундамент под печь и размеры топки

Перед началом работы нужно выбрать место так, чтобы стенки печи удалены от стен помещения не менее чем на 50 см. Также следует подумать о фундаменте: можно сделать обычный фундамент из песка и цемента. Для этого необходимо перемешать цемент и песок в соотношении 1:3. Песок должен быть хорошего качества, а если брать обычный песок, то его необходимо хорошо просеять. Размеры фундамента зависят от размера печи плюс по 10 см на запас с каждой стороны, а вот высота фундамента должна быть около 1 м. Стоит помнить, что такой фундамент долго сохнет.

Под мини-печь можно сделать фундамент из глины и кирпича. Для этого выкапываем яму, глубина которой должна быть не менее 5 рядов кирпичей. Затем засыпаем его глиной на высоту в пару рядов кирпичей и хорошо утрамбовываем. Затем на глину укладываем рубероид, а на него кирпичи, которые необходимо обмазывать глиной. Последний ряд кирпичей должен сровняться с уровнем пола, и его тоже необходимо накрыть рубероидом. Только после этого приступаем к изготовлению самой печи. Этот вариант фундамента предпочтителен тем, что он требует меньше затрат времени и сил, чем предыдущий вариант, а к изготовлению конструкции можно приступать сразу.

Учитывая то, что печь будет меньше, чем обычные, размеры топок для мини-печей будут меньше, но по желанию могут иметь и обычные размеры. Если топка будет маленькая, то подкладывать дрова будет неудобно, поэтому рассмотрим вариант мини-печи из кирпича своими руками с размерами топок для обычной печи.

Выбор оптимального места

К расположению печи для садового домика надо подойти со всей серьёзностью, так как от этого зависит не только эффективная теплоотдача, но и ваша безопасность от возникновения пожара. Конечно в идеале в старые времена, да и сейчас, место где будет стоять печь, планировали до начала строительства дома.

Вот основные требования для определения места под печь:

• Помещение, где вы планируете установить дровяную печь должна быть не меньше 16 кв.м.
• Печь надо устанавливать на надёжный фундамент, а это значит под ней не должно быть половых балок. Дымоход должен выходить в том месте, где нет перекрытий.
• Строительство возле внешней стенки не желательно, ведь драгоценное тепло будет отдаваться улице. Поэтому лучше определить её в центре дома, дымоотвод будет выходить в районе конька, и труба по высоте будет меньше. Для деревянных домов центральное размещение рекомендуется по соображениям пожароопасной безопасности.

Теперь поговорим об особенностях выбора места для печи. Лучший вариант обеспечить хорошую теплоотдачу, это поместить печь так чтобы все стенки могли соприкасаться с воздухом внутри жилища. Комнаты не должны быть большими, тогда без дополнительных источников тепла не обойтись.

Поэтому в идеале её следует разместить в проеме перегородки между комнатами, а топливник выходил бы в районе кухни или прихожей. С одной стороны кухня становится тоже тёплой с возможностью готовить, а с другой избавляет от мусора жилые помещения.

При установке многофункциональной печи в больших помещениях, её следует размещать опять же в центре комнаты. Печь превращается в место сосредоточения уюта, которое дает домашний очаг. Получается что-то похожее на квартиру-студию, со свободной планировкой, где печка становится разделителем пространства.

Возможные сложности и проблемы

Неопытные мастера при возведении печных стен не используют каркас из деревянных брусьев и отвес, что приводит к отклонению стен от вертикали.

Если в процессе строительства обнаружился перекос стен, кладку следует разобрать и переложить.

После окончания работ и естественного просушивания мини-печь начинают протапливать малыми порциями дров.

При этом печные стены покрываются трещинами из-за того, что в отопительном сооружении идут процессы усадки. Чтобы ликвидировать трещины, разводят раствор и замазывают швы.

Неправильная заделка крепежа дверки может привести к ее смещению. Чтобы избежать перекоса дверцы, ее не оставляют открытой до полной заделки креплений в швы. Если смещение обнаружено в процессе строительства, ряды разбирают и крепежные элементы снова заделывают.

Просчёт особенностей шведской печи

Чтобы сделать печь шведку своими руками, нужно скрупулезно продумать проект и подобрать соответствующие размера каждого элемента.

Использовать лишь достоверные порядовки печи шведки с наличием варочной поверхности и духовки. Это будет гарантией надежного строения. Отдельный расчет может понадобиться для определения размеров дымохода. Их рассчитывают от теплоотдачи.

Можно автономно определить площадь сечения трубки. Нужно учитывать величину топкости и каким топливом предстоит топить. Первый показатель вычисляют, учитывая такие параметры трубы: длина, ширина, высота.

Таблица: удельная теплотворность дров (кВт/м3)

В таблице учитывают подробные данные, которые позволят определить правильный расчет для максимальной производительности

Чтобы создать кирпичные печи для дома, нужно составить чертежи с порядовками. В данной таблице рассмотрим подробные данные для просчета, без которых нам не обойтись при построении такой печи.

Здесь учитывается мощность и габариты трубы.

Последовательность строительства

Строительство начинается с обустройства фундамента. Исключение — уличные мини модификации, потому что они обладают минимальным весом. Их устанавливают на бетонную стяжку внутри двора. Другие конструкции требуют прочного основания.

Фундамент не должен связываться с основанием дома или прилегать рядом. Нужно оставить зазор не менее 10 см. Если не придерживаться этого правила, то через год использования печи на ее поверхности будут появляться трещины. Сама конструкция может отклониться в сторону.

Соблюдайте последовательность работ и ваша печь будет греть вас долгие годы

Когда в доме имеется прочное основание в виде цементной стяжки, а вес печи не превышает 700 кг, то обустройство фундамента не требуется. Перед началом строительства нужно уложить листы асбеста или кровельную сталь. Фундамент бывает бутовым или железобетонным.

Фундамент имеет следующую схему:

• укладка глины;
• 100 мм утрамбованной песчаной подушки;
• бутобетон;
• 2 слоя рубероида в качестве гидроизоляции;
• кладка б/у кирпича до уровня пола (обязательное условие — заливка бутобетона);
• укладка войлока, который предварительно вымачивают в глине.

Процесс кладки печи Кузнецова:

Далее начинают кладку согласно порядовке. Обязательное условие — точное соблюдение толщины шва. Ее высота не должна превышать 5 мм. После укладки каждого ряда обязательно контролируют соблюдение соотношения вертикали и горизонтали. Для этого используют строительный уровень или отвес. Раствор на поверхность кирпича наносят при помощи мастерка. После постановки камня разрешается слегка пристукивать его.

Остатки раствора нужно убрать с каждой стороны. Внутреннюю обрабатывают мокрой тряпкой, которая помогает создать более гладкую поверхность. В результате создается минимальное сопротивление дымовому газу. Строительство требует аккуратности, соблюдения строгой последовательности

Важно сделать план и использовать готовый проект отопительных печей из кирпича

Отопительно варочные печи и их устройство:

Пошаговая инструкция по изготовлению мини-печи

Учитывая раскладку мини-печи для дачи, приступаем к работе.

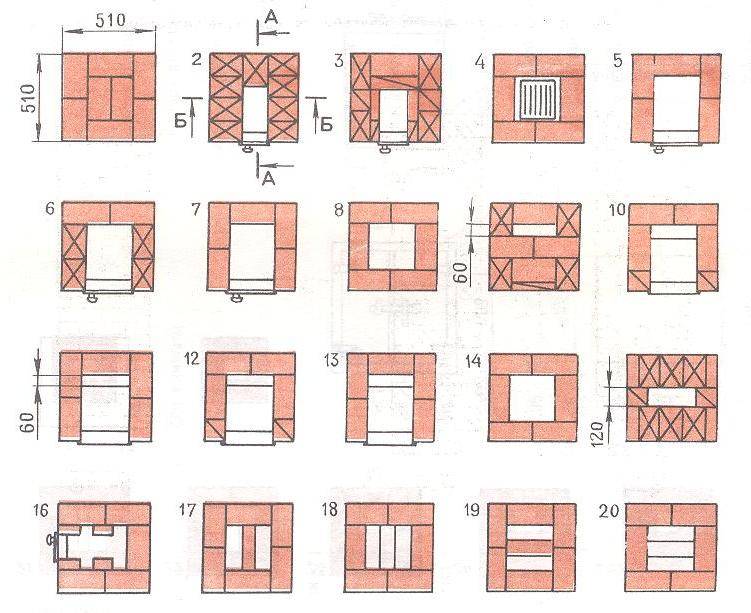

Кладка с 1 по 12 ряды

Выкладывается первый ряд, а во втором необходимо предусмотреть место для дверцы поддувала. Ряды необходимо промазывать раствором. Перед тем, как устанавливать дверку поддувала, ее необходимо обмотать асбестом, а крепиться дверь будет при помощи проволоки.

Далее выкладывается 3-й ряд, в котором используется огнеупорный кирпич и смесь из огнеупорной глины.

Во время кладки 5-го ряда устанавливается колосниковая решетка. Начиная с этого ряда, вплоть до 15-го, кладка должна производиться огнеупорным кирпичом.

В 6-м ряду следует установить дверцу топки, с которой следует проделать те же работы, что и с дверкой для поддувала (обмотать асбестом, закрепить проволокой).

7-й ряд выкладываем согласно раскладке. Каждый слой обязательно промазывается раствором. 8, 9,10, 11 и 12-й ряды выкладываем в соответствии с раскладкой.

Кладка с 13 по 24 ряды

С 13-го ряда начинаем формировать топочную камеру и вертикальные каналы. Здесь главное — внимательно следовать порядовкам, иначе можно нарушить правильность конструкции.

На 15 ряду необходимо выложить слой глиняно-цементного раствора. Он укрепит дно прочистной камеры, после чего можно устанавливать саму дверцу.

Кладка с 25 и до 35 ряда

Далее до 25-го ряда кладку ведем в соответствии с инструкцией.

В 25 ряду следует заделать донную поверхность второй очистной камеры, также прокладывая этот ряд глиняно-песчаным раствором, а затем установить дверцу.

Далее кладем кирпич в соответствии порядовки, формируя при этом канал дымохода.

В 28 и 32 ряду следует установить две задвижки, с помощью которых будет регулироваться тяга.

35-м рядом начинаем поднимать дымоходную трубу, как показано на раскладке.

Если все сделано правильно, после завершения всех работ должна получиться вот такая компактная модель.

Эта модель имеет следующие размеры: 51 см ширина, 89 см глубина и 2,38 м высота. Сделать такую печь по силам даже новичкам. К тому же, если не имеется опыта в печном деле, то делать более сложные модели не рекомендуется, так как можно запутаться в порядовках и нарушить целостность конструкции, что повлияет на качество ее работы и срок службы.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Примерные прототипы рассматриваемого варианта отопительной печи для дачного дома

Ее размеры:

• ширина – 2 кирпича (51 см);
• глубина – 3,5 кирпича (90 см);
• высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

• Красный полнотелый кирпич – 390 шт;
• Глина – 9 ведер;
• Песок – 18 ведер;
• Колосниковая решетка (25х40 см) – 1 шт;
• Топочная дверка (20х30 см) – 1 шт;
• Поддувальная дверка (14х20 см) – 1шт;
• Прочистная дверка (14х20 см) – 1шт;
• Задвижка -1 шт;
• Предтопочный стальной лист (50х70 см) – 1 шт;
• Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

Самодельный шаблон для кладки углов

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

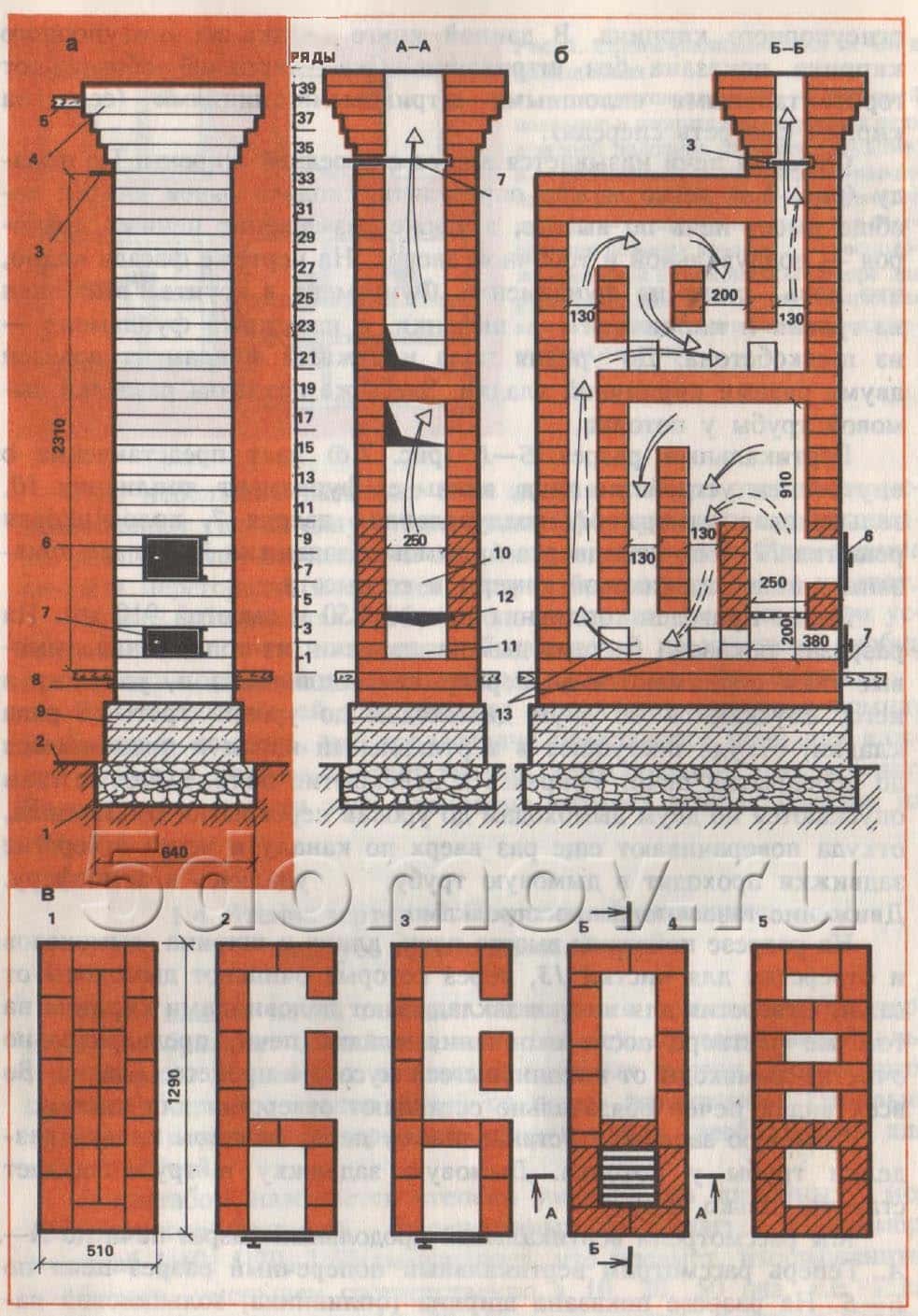

Схема порядовки с 1 по 10 и поперечные разрезы отопительной печи

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Расчет и изготовление фундамента

Даже под русскую печь маленьких размеров нужен прочный фундамент. Простого усиления пола будет недостаточно, надо сооружать конструкцию из небольших железобетонных блоков, камня или заливать армированную бетонную плиту. Она должна быть обособлена от фундамента дома. Для определения глубины опоры нужно провести оценку типа грунта, уровня его промерзания и высоты почвенных вод.

Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем

Например, в Московской области, почва зимой промерзает примерно на 1,4 метра. Значит и фундамент под печь должен быть не меньшей глубины. Ширина и длина должна превышать размеры основания корпуса печи не менее, чем на 15 — 20 см.

Таким образом под малую русскую печь этой модели размеры фундамента будут следующие:

• ширина — 130 см;
• длина — 150 см;
• высота — 160 см.

Соответственно для сооружения монолитной плиты потребуется 3,0 м3 бетона. Его можно купить на заводе с БРУ или изготовить самостоятельно, закупив для этих целей:

• цемента М400 — 0,97 т;
• песка — 1,6 м³;
• щебня — 3,2 м³.

Сами работы ведут в следующей последовательности:

• копают котлован глубиной 1,75 — 1,8 м;
• уплотняют дно и отсыпают слой щебня в 15 см;
• устанавливают опалубку из необрезной доски с прокладкой гидроизоляционного материала по её внутренним поверхностям;
• монтируют армокаркас из двух рядов металлической сетки с размером ячейки 15х15 мм, которые соединяют между собой вертикальными отрезками арматуры;
• заливают бетонную смесь в опалубку с послойным уплотнением методом трамбования или штыкования для удаления воздушных пузырьков;
• выравнивают верхнюю плоскость конструкции.

Опалубку можно демонтировать примерно через неделю, а дальнейшие работы по гидроизоляции проводят по истечение 25 — 28 дней, когда бетон наберёт полную прочность.

Русская печь на улице

Как строительство русской печи вне дома, так и ее эксплуатация имеют особенности. Вызваны они более агрессивными воздействиями атмосферных явлений в процессе горения и при долгих зимних простоях. Оставленная на морозе хотя бы на несколько дней без использования печка неравномерно прогревается лучами солнца. А кладочные швы напитываются атмосферной влагой.

При первом растапливании после перерыва нужно использовать малое количество щепы. Выходящие из трубы газы должны стать прозрачными, на что в среднем требуется полтора-два часа. После этого можно закладывать обычные дрова.

С мангалом

Примитивная конструкция стационарного уличного мангала предполагает открытый с одной стороны кирпичный короб с суживающимся кверху дымоходом. Такой вариант ближе не к русской печи, а к английскому камину.

Чтобы устроить более трудоемкий в изготовлении, но эффективный уличный очаг русского типа, потребуется куда больше кирпича. Схема кладки русской печи на улице своими руками показана на рисунке:

Схема кладки русской печи на улице своими руками

Это устройство выполняет функции обыкновенной подовой конструкции, оборудованной решеткой для готовки на углях.

В беседке под навесом

Для возведения печи в некапитальных деревянных постройках (веранды, беседки, крытые террасы) актуальными становятся требования пожарной безопасности. Вокруг кладки нужно создать негорючий пояс: не меньше 30 см от стенок и 60 см – со стороны дверцы. Для этого подойдет термостойкий материал – листовой асбокартон толщиной свыше 4 мм. Сверху его следует обшить кровельным железом.

Печь для выпечки хлеба

Устройство хлебопекарной печи на дровах может иметь упрощенную конструкцию. Многие требования к традиционному очагу для такой разновидности печки необязательны.

Важнейшие требования:

• достаточный размер топочной камеры, чтобы внутри поместился поддон с формами;
• выраженный сферический свод, чтобы тепловое излучение фокусировалось в центре горнила и поддерживало нужную температуру.

Размещение хлебной печи на улице позволяет не очень тщательно выкладывать отводящие каналы. Ведь угроза отравиться угарным газом на свежем воздухе намного меньше, чем в помещении.

Как построить на улице

Главная особенность проектирования уличной печи – необходимость предусмотреть защиту от атмосферной влаги. Понадобится построить надежный навес. Для него возводят стропильную конструкцию на деревянных или металлических столбах. Можно устроить силовую систему и сваркой из металла. Основное требование: способность навеса удержать как собственную массу в ветреную погоду, так и снеговую нагрузку зимой.

Приготовление раствора

При замесе кладочного раствора используют глину с низким содержанием песка — жирную и песок в пропорции 1(г) :2(п). Глину предварительно на сутки замачивают в воде, затем протирают её через сито для того, чтобы удалить из неё инородные включения. Песок должен быть сухим, его также нужно просеять. Воду в смесь нужно добавлять в таком количестве, чтобы готовый раствор по консистенции соответствовал густой сметане.

Однако приобретённая глина может несколько отличаться по жирности. Поэтому лучше предварительно провести пробный замес небольшой порцией в трёх вариантах и изготовить из этих составов лепёшки. На каком из образцов через три дня будет меньше трещин, тот вариант пропорций компонентов и нужно брать за основу при изготовлении всего объёма кладочной смеси.

Необходимые материалы и инструменты

Для постройки кирпичной печи для дачи потребуются следующие материалы:

1. Керамический кирпич.
2. Шамотный кирпич.
3. Печная смесь для кладки.
4. Металлические детали печи: дверцы, колосник, задвижки, варочная платформа с кольцами.
5. Цемент марки М250.
6. Песок.
7. Рубероид.

Для возведения кирпичной печи для дачи необходимы следующие инструменты:

1. Кирка небольшого размера.
2. Кельма для раствора.
3. Строительный уровень.
4. Отвес.
5. Правило.
6. Большой угольник.
7. Шнур для кладки.
8. Инструмент для затирки швов.
9. Ёмкость для раствора.

Для изготовления дачной печи бубафоня понадобятся следующие материалы:

1. Трубы из толстой стали;
2. Пустой газовый баллон или цельная металлическая бочка. Если под рукой не оказались эти материалы, то корпус печи можно изготовить из листовой стали толщиной не менее 5 мм.
3. Лист стали холодной катки, толщиной не менее 8–10 мм. Из него будет изготовлен поршень транспортирующий воздух и остаточные горючие газы.
4. Петли для дверец в нижней и верхней части конструкции.
5. Асбестовый шнур, используемый в качестве уплотнителя загрузочной и эксплуатационной полости.
6. Обрезные фрагменты металлических уголков, швеллеров или профильных труб.
7. Шестерёнка диаметром 15 см с посадочным отверстием не менее 5 мм.

При создании печи длительного горения не обойтись без следующих инструментов:

1. Автоген.
2. Сварочный аппарат.
3. Болгарка со шлифовальным и отрезным диском.
4. Молоток.
5. Долото.
6. Средняя кувалда.
7. Измерительная рулетка.
8. Строительный уровень.
9. Графитный карандаш.

Материалы для выполнения работы

Вам потребуются:

• доски;
• 20 литров раствора из глины;
• 60 шт. красного кирпича;
• одна поддувальная дверка;
• чугунная плита;
• задвижка, топочная дверка;
• колосниковая решетка;
• 37 шт. кирпича шамотного.

Конструкция достаточно упрощена, так как мини-печь совсем нетяжелая и фундамент не обязателен. Пол обязательно должен быть из прочных и толстых досок, которые хорошо закрепляются.

Такая мини-печь своими руками является альтернативой печки-буржуйки, но она обладает более функциональными способностями и отопительной частью, в которой предусмотрена варочная часть. Также она выполняет функцию камина.

Данную печь можно возвести легко и даже за один день. В самом начале нужно топить печку щепой и бумагой, но не поленьями, поскольку при резком перепаде температуры могут появиться трещины на новом растворе, что, впоследствии, приведет к неправильному движению воздуха или дымлению

Перед тем как запускать печь в работу, очень важно, чтобы она хорошо просохла. Обычно в течение одной недели конструкция хорошо подсыхает

Виды мини-печей

Стальные печи. Этот вид мини-печей стоит не дорого и легок в установке, однако срок службы такой модели будет недолгим.

Чугунные печи. Стоимость таких печей довольно велика, но и прослужить она может очень долго, но только в том случае, если не будет подвергаться резким перепадам температуры.

Кирпичная мини-печь. Этот вид печей наиболее популярен на сегодняшний день и на это есть свои основания:

• Долго держит тепло
• Возможность сделать ее самостоятельно
• Доступное топливо
• Возможность сделать печь с плитой или духовкой
• Высокая надежность

Благодаря доступности материала и простоте в исполнении, даже начинающий печник сможет сделать мини-печь своими руками.

Чаще всего мини-печь для дачи выполняется с плитой для варки или без нее. Именно второй вариант мы и будем рассматривать подробнее.

Характеристики отопительных печей

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Преимущества и виды печного отопления

Вопрос отопления небольшого дачного домика можно решить несколькими способами:

1. Автономная газификация / подведение магистрального газопровода. Основное преимущество – в домике будет достаточно тепло при минимальных затратах труда со стороны владельца. Главный минус этого способа – это очень дорого. К тому же не всегда есть техническая возможность газификации загородного строения;
2. Использование обогревателей, работающих на электричестве. В случае если к дачному домику подведены сети электроснабжения, можно воспользоваться этим вариантом. Главное его преимущество — простота в использовании. В данном случае нужно быть готовым к астрономическим счетам за свет, а также к тому, что в домике все равно будет довольно прохладно;
3. Печное отопление. Можно выбрать кирпичные печи для дачи, которые будут отапливаться дровами. Это самый экономичный вариант, кроме того он считается экологичным. Дачные печи из кирпича обладают хорошей теплоотдачей, эксплуатировать их несложно. Кроме того, печь для дачи из кирпича выложить можно и самостоятельно. Есть у этого метода и некоторые минусы. Например, тот факт, что процесс растапливания печи требует некоторых затрат времени, сделать это несколько сложнее, чем воткнуть вилку обогревателя в розетку и нажать кнопку «Вкл». Однако немного практики вполне решит эту проблему.

Также следует учитывать тот факт, что печка для дачи из кирпича будет занимать часть площади помещения, также потребуется предусмотреть место для хранения дров.

Приняв решение об устройстве печного отопления, следует определить, какая нужна печка для дачи. Наибольшей популярностью пользуются три варианта, которые различаются материалом, из которого изготовлена печь:

Виды	Преимущества	Недостатки	Примечание
Чугунная	·         компактность; ·         сохранение тепла в течение длительного времени	·       хрупкость; ·       подверженность воздействиям резких перепадов температур	Продукты горения выводятся посредством специального рукава
Металлическая	·      компактность; ·      быстрый прогрев помещения	·      быстро теряет тепло; ·      возможно разрушение швов в процессе длительного использования	Должна быть изготовлена из жаростойкой стали
Кирпичная	·      надежная и долговечная; ·      долго сохраняет тепло; ·      может решить вопрос отопления нескольких комнат одновременно	·         большой объем конструкции	При наличии определенных навыков можно устроить печь – камин, которая прекрасно дополнит и украсит любой интерьер. А предусмотрев на печи варочную поверхность можно использовать печь не только для обогрева, но и для приготовления пищи. Если же хочется в морозные дни ощущать тепло и уют, отдыхая в дачном домике, можно задуматься о печи с лежанкой.

Отопительная печь с нижним обогревом размером 1290×510 мм

Отопительная печь имеет размеры, мм: 1290x510x2310 (см. рис. 6).

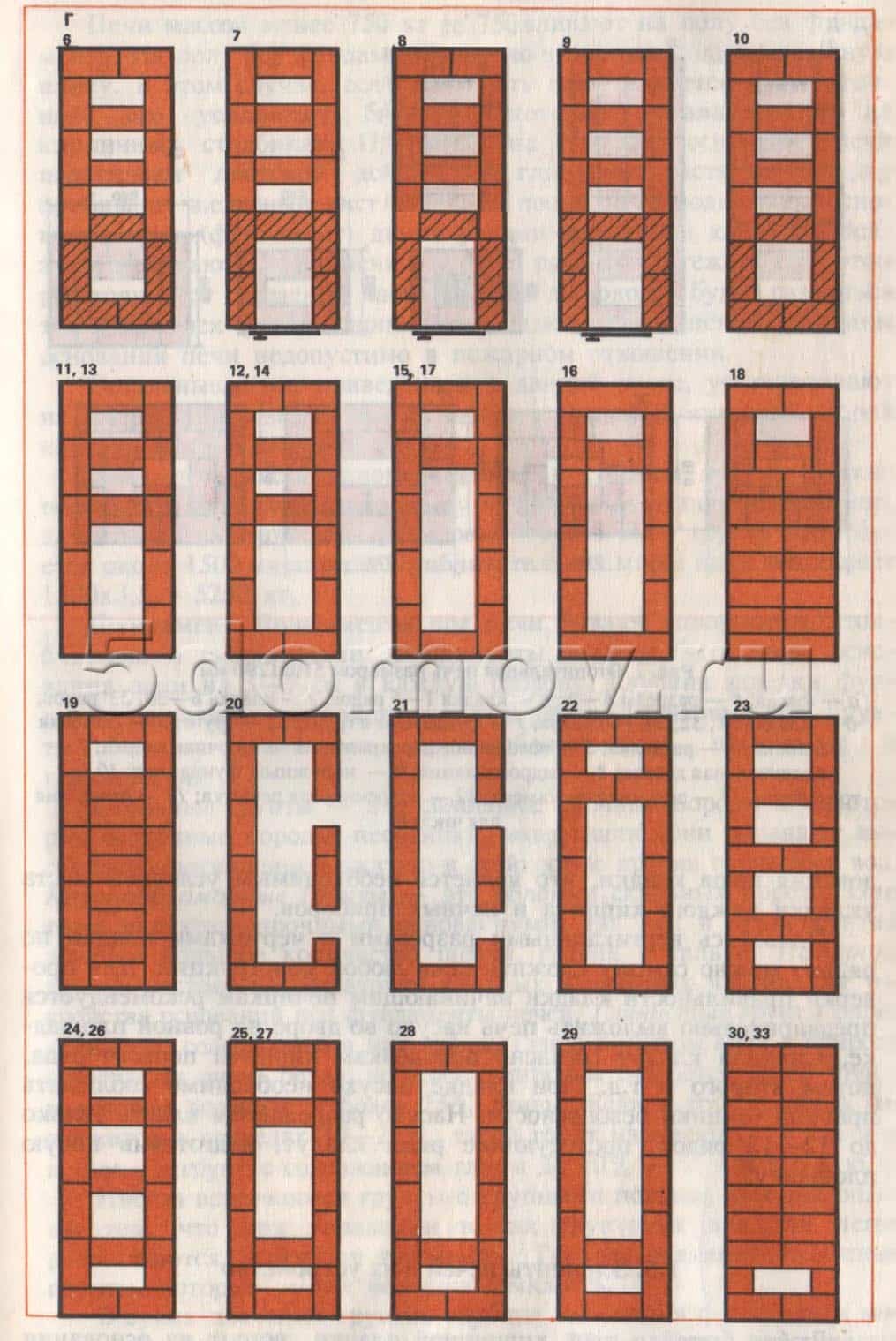

Рис. 6. Отопительная печь размером 510×1290 мм а — фасад; б — разрезы А—А; в — кладка 1 —5 рядов; 1 — фундамент в грунте; 2 — грунт; 3 — дымовая задвижка; 4 — разделка; 5 — потолочное перекрытие; 6 — топочная дверка; 7 — поддувальная дверка; 8 — гидроизоляция; 9 — наружный фундамент; 10 — топливник; 11 — зольниковая камера; 12 — колосниковая решетка; 13 — отверстия для чисткиРис. 6. Продолжение г — кладка 6—30, 33 рядовРис. 6. Продолжение д — кладка 31,32, 34—40 рядов

Расход материалов (без фундамента и трубы) следующий:

• кирпич красный — 400 шт,,
• кирпич огнеупорный — 220 шт.,
• глина красная — 16 ведер,
• глина огнеупорная — 10 ведер,
• песок — 11 ведер,
• дверка топочная — 250×210 мм.,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая 130×250 мм,
• решетка колосниковая — 300×250 мм,
• дверки прочистные размером 130×140 мм — 4 шт.,
• предтопочный лист — 550×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для приготовления раствора и подноски материала потребуется около 6 ч.

Теплоотдача печи при одноразовой топке составляет около 3,8 кВт (3300 ккал/ч), при двухразовой топке — 5,1 кВт 14 400 ккал/ч)^ Печь рассчитана для отопления помещения площадью до 35 м .
Кладку печи с четвертого по восемнадцатый ряд желательно проводить из огнеупорного кирпича.
При правильной эксплуатации КПД этой печи бывает до 80%, а при применении герметических (топочной и поддувальной) дверок достигает 85%.

Кладка печи несложная, ее проводят согласно порядовкам, соблюдая при этом правильность чередования швов.
