Кладка шведской печи для дома своими руками

Рекомендованные размеры

Показатели шведки напрямую увязаны с габаритами элементов обустроенной камерной части.

Профессиональные печники считают оптимальными следующие значения:

  • Плита варочная – 71х41 см. Материал: чугун или сталь с умеренной теплопроводностью. Если не следовать этим рекомендациям при выборе материалов, конфорки начнут регулярно перегреваться, и плита скоро перегорит. Кроме этого, интенсивный теплоотбор нарушит расчётный режим горения.
  • Размеры топливника выбираются в следующих размерных рядах: высота задаётся диапазоном 28-33 см; ширина может составлять 30,5-35,5 см; глубина выбирается из рекомендованных 40,5-50,5 см.
  • Духовка может иметь следующие габаритные размеры: высота – 28,1-30,5 см; ширина – 33-38 см; глубина – от 45,5-50,5 см.
  • Допустимая толщина листа, из которого изготавливаются стенки духовки, колеблется от 4 до 6 мм. Увеличение размера приведёт к увеличению времени прогрева (упадёт КПД). Уменьшения – стенки быстро прогорят.
  • Расстояние «край решётки колосниковой – духовка» должно составлять ¾ кирпича или целый. Если использовать вермикулит для изоляции стенки духовки, направленной в сторону топки, вышеназванный размер разрешено уменьшить.
  • Расстояние от стенки канального конвектора, являющегося основным отопительным элементом печи, до духовки (задняя стенка) составляет четверть кирпича. Выбрано для обеспечения обогрева тыльной стороны духовки раскалёнными газами.

Соотношения геометрических размеров, считающихся классическими для шведки:

  1. Глубина топки должна быть увязана с её шириной, высотой. Если последние имеют минимально возможные размеры, то глубина также должна быть минимальной. Верно и обратное утверждение.
  2. Непропорциональное увеличение глубины может стать причиной недожога топлива. Уменьшение приводит к падению КПД.
  3. Если высота и ширина установлены из средних значений диапазонов, глубина также выбирается по среднему значению.

Подготовка основания

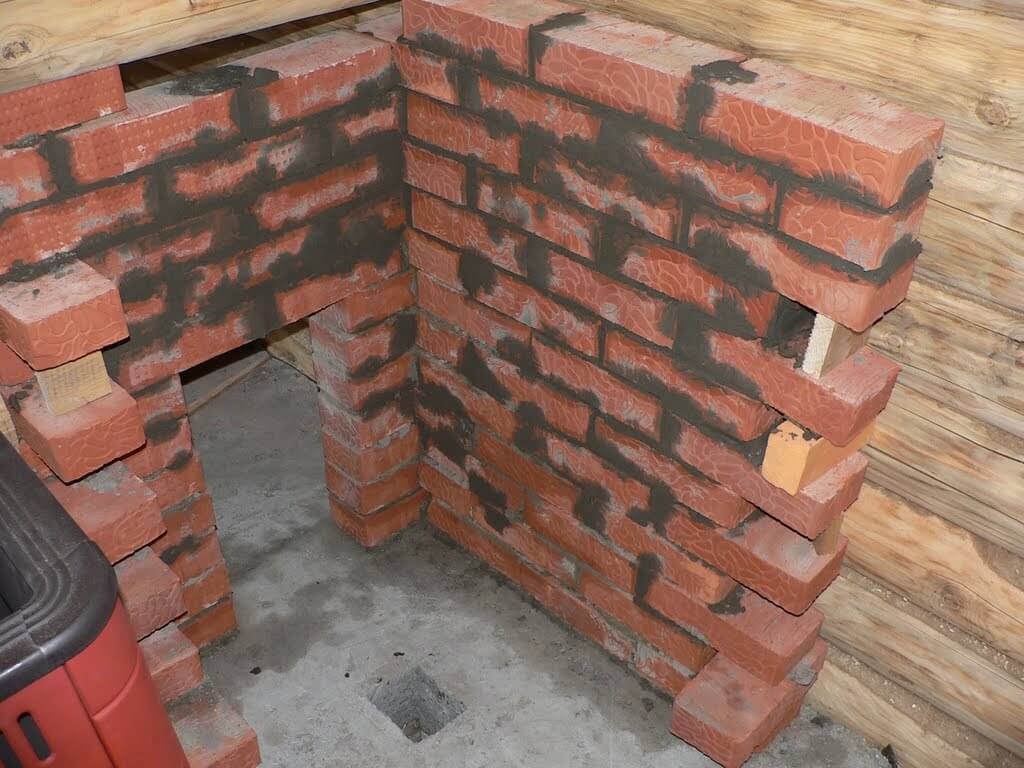

Поскольку конструкция печи является довольно массивной, требуется создать надежный фундамент для ее возведения. Его глубину необходимо определять из региональных особенностей местности в плане состава грунта, наличия влаги и его промерзания. Рекомендуется использовать глубокие котлованы для фундамента – не менее 0,6-0,8 м.

При возведении основания требуется соблюдать следующий алгоритм выполнения работ:

  1. Вырыть котлован.
  2. Тщательно утрамбовать его дно.
  3. Уложить в углубление слой песка в 0,1-0,12 м.
  4. Засыпать щебень на 0,15-0.17 м.
  5. Установить опалубку в той части фундамента, которая будет возвышаться над уровнем грунта.
  6. Обустроить монолитное основание.
  7. По всей толщине создаваемого монолита сделать армирование с помощью сетки из арматуры, придающей жесткости фундаменту и надежности его эксплуатации.
  8. Залить в котлован бетонный раствор. Рекомендуется осуществлять эту процедуру в несколько этапов, позволяя смеси схватиться. При этом в нижних слоях следует применять цементно-гравийный состав, а ближе к верху – песчано-цементный.
  9. Возвышение готового фундамента над уровнем пола должно составлять примерно 0,05-0,1 м.
  10. На основание укладывается рубероид, обеспечивающий необходимую гидроизоляцию.

https://youtube.com/watch?v=1o7dLgkdb7Q

Преимущества и недостатки

Преимущества

По сравнению с голландкой эти печи имеют большие КПД (40% у первой и 60% у шведок), превосходят их в теплоотдаче. При равной материалоёмкости можно получить первую печь с мощностью N=2.9кВт, вторую с N=4.1кВт.

Дымооборот, отводимые газы внутри которого направлены вниз, обеспечивает надлежащий нагрев всего объёма воздуха в доме, начиная от поверхности пола.

Многовариантность исполнения. Возможно поставить версию со встроенным камином или пристроенным лежаком.

Допускается отбор тепла на получение горячей воды, что не скажется негативно на режиме горения.

Пластичность базовой конструкции. Жесткие требования по соблюдению базовых условий кладки распространяются исключительно на высокотемпературные части конструкции. Всё остальное легко адаптируется под реальные особенности жилища, в котором ставится печь.

Канальную часть можно класть из рядового керамического кирпича, укладываемого на цементно-песчаный раствор, так как отводимые дымовые газы имеют достаточно низкие температуры.

Имеется встроенная духовка. Если приоткрыть дверцу, то ощутимый прогрев наступает уже через считанные минуты после начала топки.

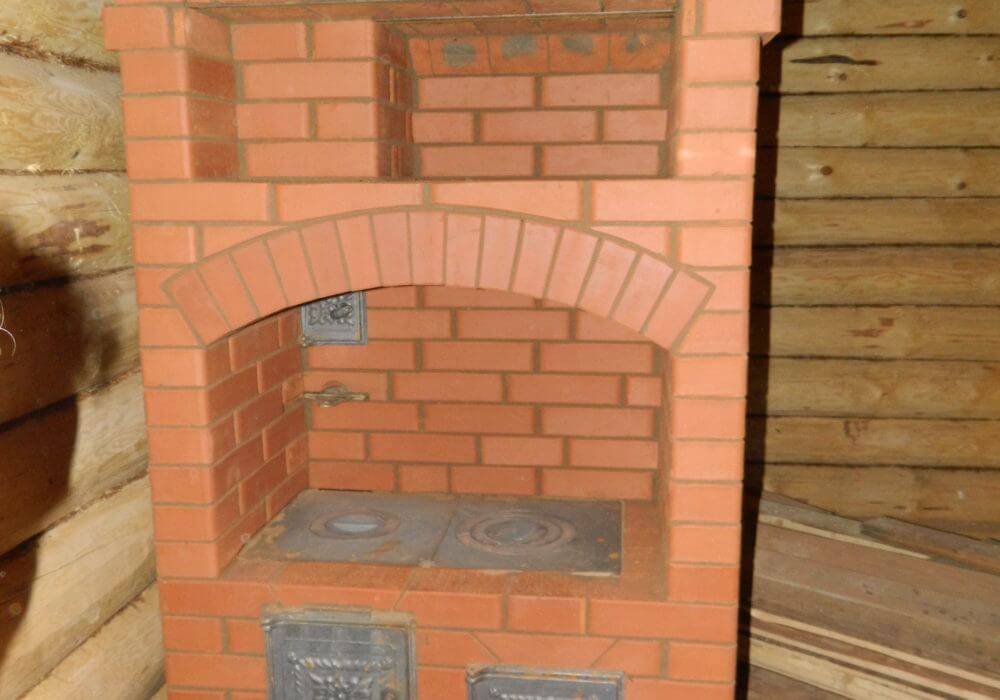

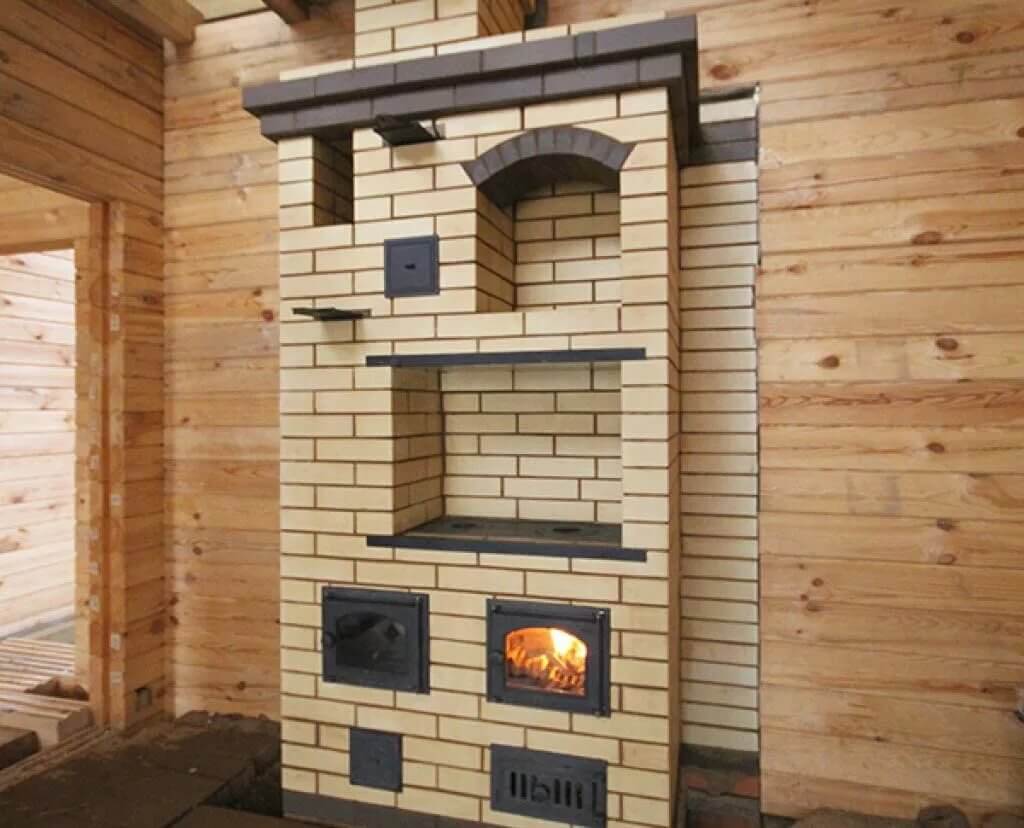

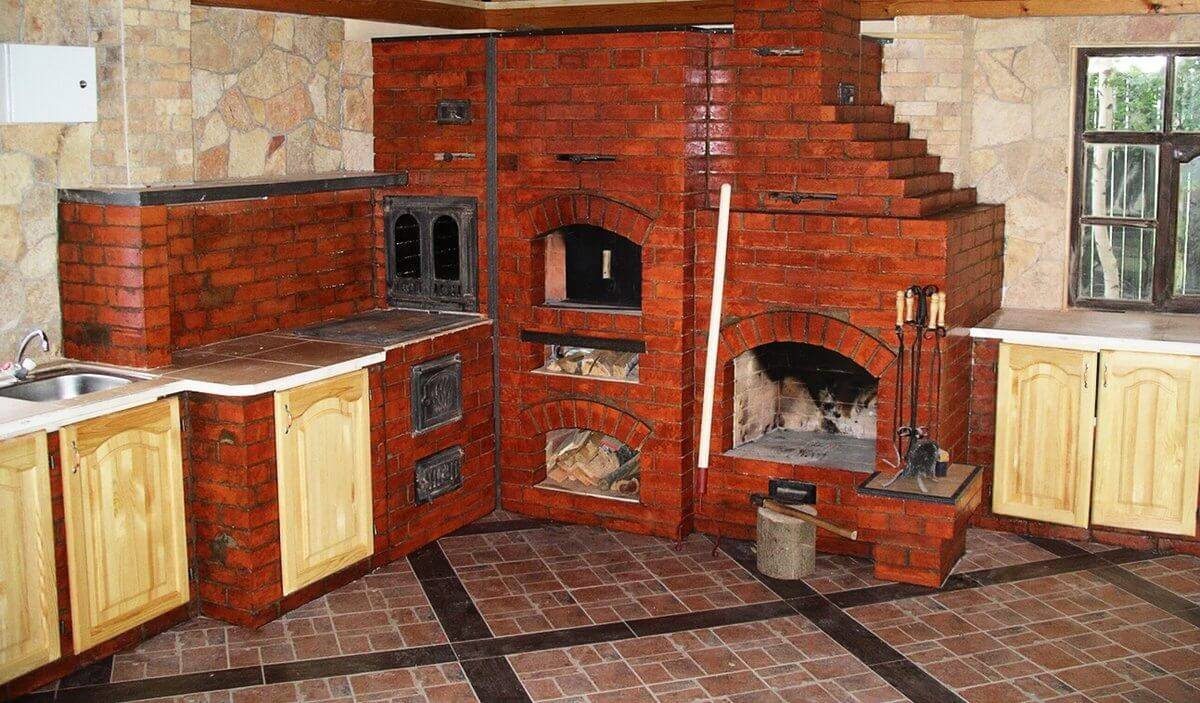

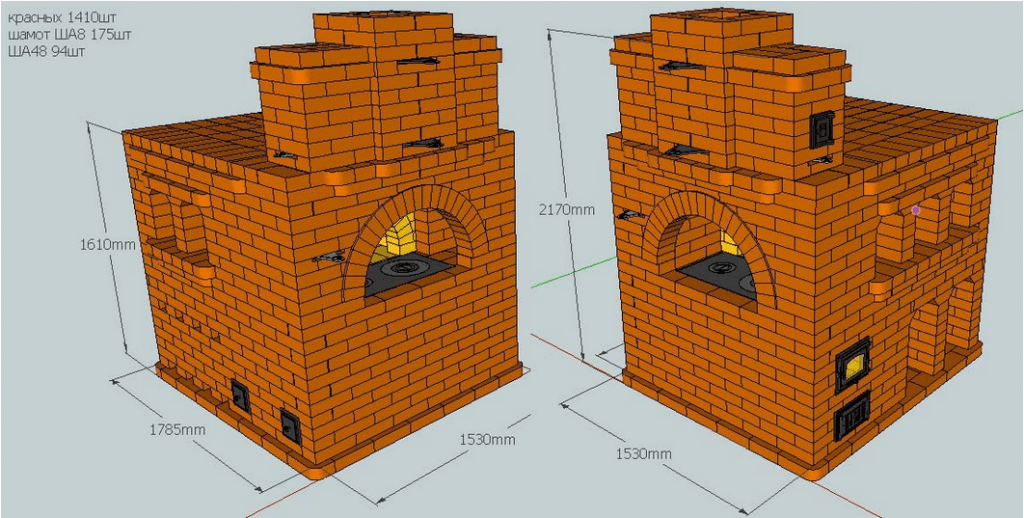

Шведка с духовкой и нишами для сушки одежды

Недостатки

Шведка достаточно тяжёлая, поэтому требует обязательного предварительного возведения отдельного фундамента.

Если после того, как закладка топлива полностью прогорит, несвоевременно закрыть задвижку, печь очень быстро выстудится.

В процессе работы, высокотемпературная часть шведки испытывает значительные тепловые нагрузки. Поэтому для её кладки нужно использовать только наиболее качественные материалы.

Высокие требования предъявляются и к мастерству печника, который должен иметь надлежащий опыт.

Особенности

Печь шведка имеет сложное строение. Ее особенностями являются:

  • размещенная рядом с топкой духовка;
  • немалое количество камер-колпаков;
  • сложная система каналов.

Пространство, в котором находится металлическая духовка, соединено с топкой. Конструкция такова, что между топкой и духовкой есть кирпичная стенка. Однако вверху этой стенки имеется канал для прохождения горячего воздуха. Благодаря такой хитрости духовку нагревает созданный в топке жар, и пламя при этом не имеет контакта с железом. Достаточно открыть дверку духовки, как в помещение хлынет теплый воздух.

Камеры-колпаки сильно повышают теплоотдачу угарных газов. К этим камерам подходит два канала. Оба размещаются внизу. По одному входит дым, по второму выходит. Принцип работы камеры следующий: горячий воздух поднимается вверх и, нагревая верхнюю часть колпака, становится холоднее. Далее он выходит из камеры и попадает в другие. В результате отдача тепла становится максимальной и отопительная печь на даче или в доме сильно нагревается.

Система каналов очень хитрая и, соответственно, сложная. Она позволяет управлять перемещением угарных газов в разные камеры-колпаки. При этом можно делать так, чтобы они не попадали в некоторые камеры. То есть можно управлять режимами работы печи и определять уровень ее нагрева. Большинство моделей «шведки» работают в трех режимах: летнем, осеннем и зимнем. Переключение между тремя режимами происходит благодаря заслонкам. Особенности работы отопительной печи в каждом режиме можно увидеть в разных видео.

Закупка и подготовка материалов

Пред тем как сложить печь своими руками, необходимо подготовить и закупить все необходимые материалы:

  • Для возведения конструкции необходимо закупить порядка 890 кирпичей (около 50 штук рекомендуется взять в запас, на случай если отобранный кирпич будет иметь существенные дефекты, сколы или трещины;
  • Топочная дверь (210 на 250 миллиметров) и дверь для поддувала (140 на 140 миллиметров);
  • Двери прочистные (четыре штуки, каждая размером 140 на 140 сантиметров);
  • Прочистная дверь габаритами 70 на 140 миниметров и чугунная плитка размерами 410 на 710 миллиметров;
  • Колосник с габаритными размерами 175 на 255 миллиметров;
  • Духовой шкаф (460х360х300 мм).

Для возведения и постройки уголка дополнительно потребуется:

  • 540-560 кирпичей и заслонка габаритами 240 на 130 мм;
  • Металлическая сетчатая конструкция.

Какой должна быть

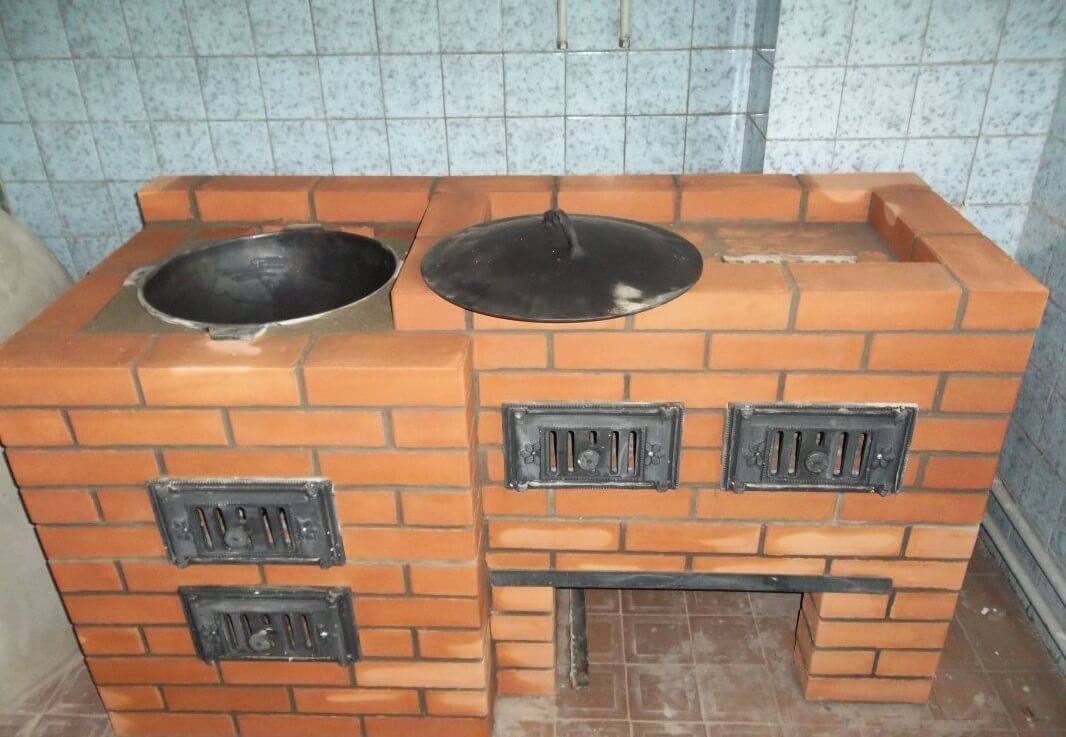

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

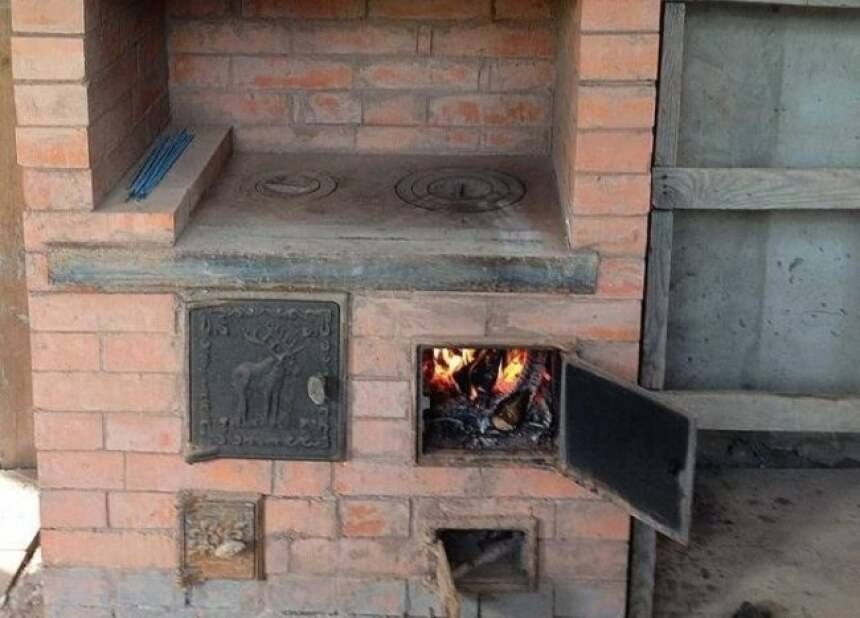

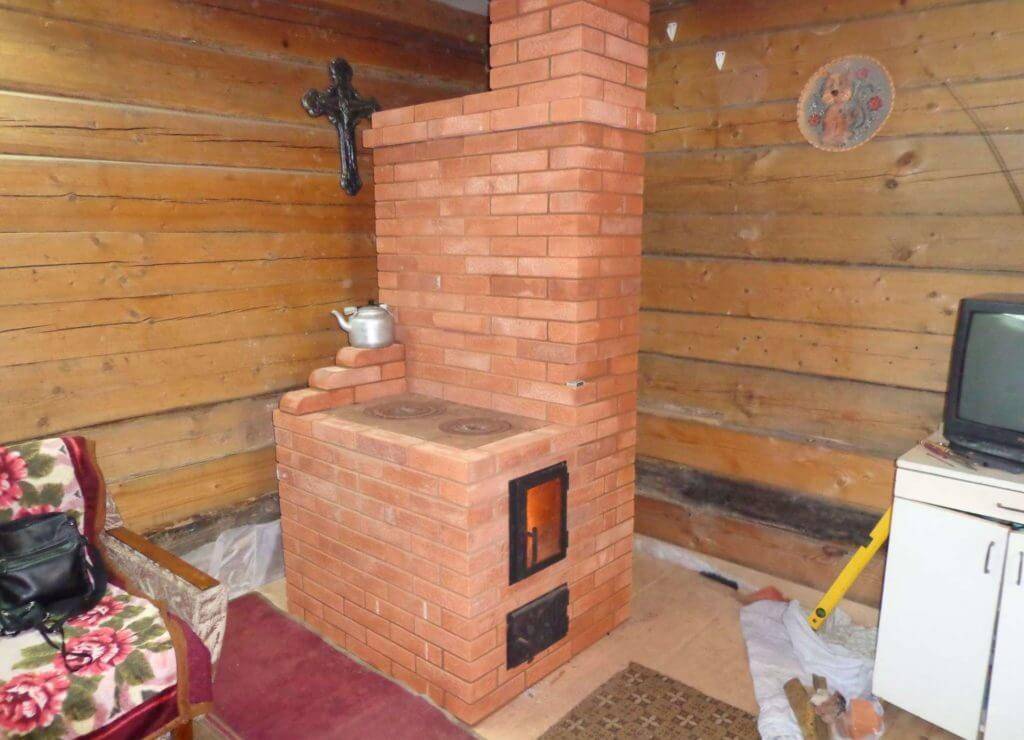

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Инструменты, материалы

Первый этап наших работ – это покупка всего необходимого. А необходимого не так мало, смотрите сами:

  1. Топочная и поддувальная дверцы.
  2. Три дверки для очистки шахт.
  3. Красные кирпичи (порядка 540 штук).
  4. Предтопочный лист.
  5. Духовка.
  6. Лист для того, чтобы перекрывать сушильные камеры.
  7. Колосник.
  8. Сушильная полочка.
  9. Задвижка.
  10. Две полоски из металла (размеры 0.565х5 сантиметра).
  11. Чугунная плита на две конфорки.
  12. Один уголок (размеры 4.7х4 сантиметра), пять уголков (4.9х4 сантиметра).
  13. Вытяжная задвижка.
  14. Кирпичи шамотные, около 30 единиц.

Смотрите так же нашу инструкцию о том как сделать печь голландку

В каком месте установить печку?

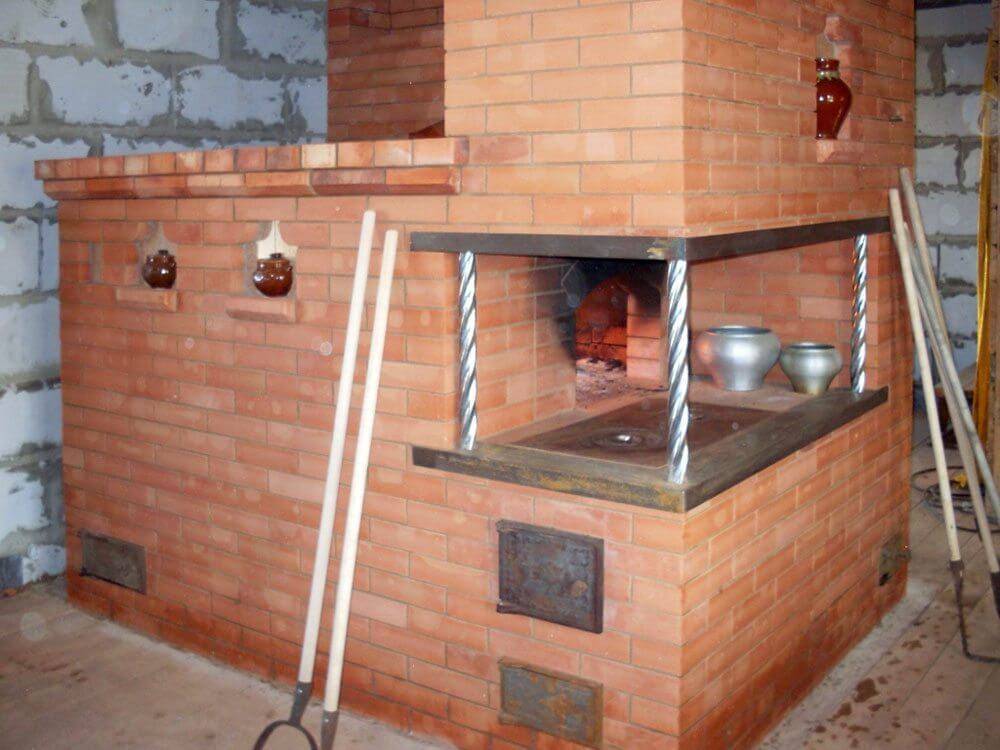

Печь «шведка» с плитой хорошо впишется между двумя смежными комнатами, например, в качестве разделения кухни и гостиной. Часть, где будет находиться плита и духовой шкаф, выходит на кухню, а задняя, на которой можно оборудовать место для отдыха и даже камин, в зал. Таким образом, получится печь «шведка» с лежанкой.

В принципе, печь «шведку» можно установить в любом месте помещения, где требуется отопление, приготовление пищи, а также внесение декоративного элемента. В случаях когда функция приготовления еды не требуется, можно рассматривать вариант печи в качестве декоративного момента и соорудить конструкцию, например, совместно с камином и украсить отделочным материалом, например, природным камнем.

Дверца топки

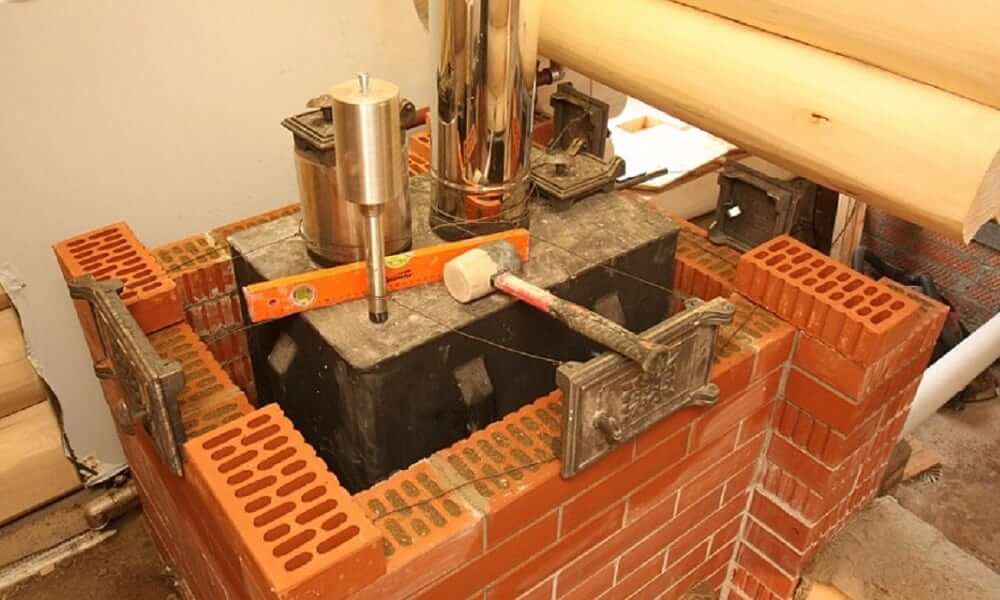

При эксплуатации печи по причине высоких тепловых нагрузок часто страдает топочная дверца. Если берется дверца, выполненная из дешевого материала плохого качества, она быстро расшатывается, а иногда даже выпадает. Желательно, чтобы дверца была литой, с усами, которые замуровываются в кладку. Эти усы можно сделать самостоятельно, достаточно к краям изделия приварить предварительно отожженную стальную проволоку (длина от 50 до 70 мм, диаметр — 3 или 4 мм). Самодельные усы направляют в разные стороны так, чтобы их расположение соответствовало букве V, и расстояние составляло 40-50 мм, после чего замуровывают. Для получения надежной дверцы дополнительно надо применить стальную полоску либо уголок.

Подготовка кирпича

Как говорилось ранее, высокосортный керамический кирпич укладывается на глиняный раствор. При монтаже шведки порядовка должна соблюдаться точно, а перед установкой каждого слоя кирпич необходимо подвергнуть обработке. Для этого необходимо его тщательно промыть и промочить в воде около 15 секунд.

Такой процесс нельзя выполнять ранее, чем за 15 минут до укладки, иначе керамические изделия высохнут, и в дальнейшем будут тянуть влагу из раствора, что повлияет на прочность сцепления кирпичиков между собой.

Рейтинг покупных металлических очагов

Печь камин угловая из кирпича отличается достаточно сложной сборкой и монтажом, наиболее простыми являются уже готовые покупные металлические очаги. В данной таблице вы можете подробней ознакомиться с самыми недорогими и популярными моделями на сегодняшний день:

Описания и характеристики
Бавария угловая Установка такого очага вполне возможна своими руками. Корпус камина выполнен из стали , толщина которой составляет шесть миллиметров. Внутренняя часть установки облицована шамотным кирпичом.

Боковины изготовлены из керамики, а мощность отопительного агрегата составляет 6 киловатт, что позволяет отопить дом, общей площадью до 50 квадратных метров.

В основе модели лежит небольшое огнеупорное панорамное стекло. Сама конструкция укомплектована небольшой варочной поверхностью для приготовления пищи на две конфорки.

Мощность в девять киловатт, позволяет выполнять отапливание дома, метраж которого составляет порядка 170 кубических метров. Боковины модели также облицованы панелями из огнеупорной керамики, что существенно повышает эффективность и теплоотдачу очага.

Инструкция к данной модели указывает на возможность простого использования. Такая топка имеет мощность в 6 киловатт, что позволяет равномерно обогреть пространство общей площадью до 50 квадратов.

Дополнительно, камин покрывается жаропрочной краской, что существенно продлевает срок его эксплуатации и не позволяет образовываться ржавчине и коррозиям.

Теплодар Одна из наиболее мощных топочных камер- 12 киловатт. Такой отопительный агрегат подходит для построек с метражом до 70-80 квадратных метров.

Для оформления дверцы используется огнеупорная стеклокерамика. Основная часть конструкции изготавливается из нержавеющей стали.

Для того чтобы подробней ознакомиться с представленными в таблице моделями, рекомендуем также просмотреть видео в этой статье.

Выбор материала

Выбирать приходится из двух вариантов: кирпич или металл (чугун, сталь). У каждого материала свои особенности; у металлических моделей они приобретают следующий вид:

  • Главный плюс – они наиболее компактны, что может оказаться решающим фактором для скромного по площади дома.
  • Изделие из металла быстро нагревается, практически сразу же начиная нагревать помещение.

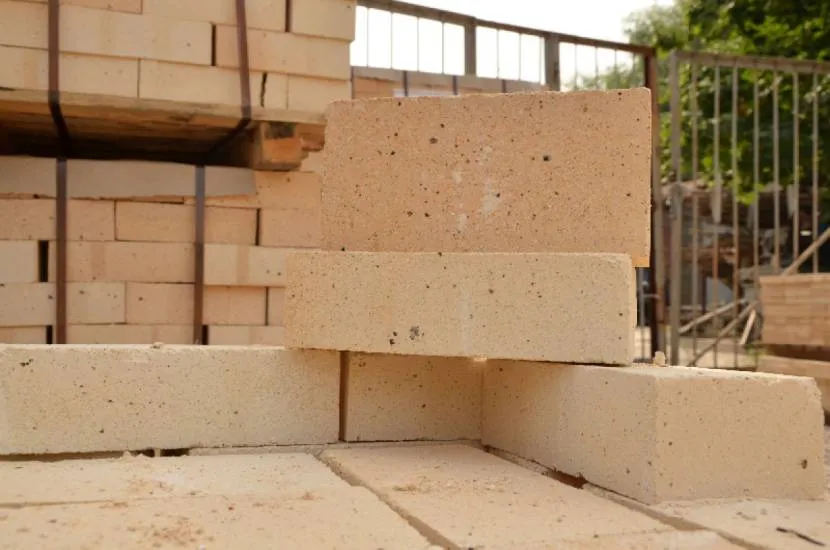

Огнеупорный (шамотный кирпич) Источник stroyfora.ru

  • Металлические модели стоят дешевле кирпичных, и предлагаются производителями в готовом виде. Это лучший вариант, если нужно быстро организовать комфорт в доме, так как установка займет совсем немного времени.
  • Недостаток заключается в малоэффективном обогреве; необходимо запастись дровами и быть готовым к их большому расходу.
  • Другой значимый минус металлических конструкций – при регулярной эксплуатации они сравнительно быстро выходят из строя. Стенки прогорают, увеличивая риск возникновения пожара, а вам приходится решать дилемму: покупать еще одну шведку из металла, или пригласить печника.

У кирпичных конструкций свои особенности:

  • Прогреваются они дольше, зато и остывают медленнее. Это означает, что их нужно реже топить. Кирпичная поверхность не раскаляется, как металлическая; от нее исходит мягкое тепло. Комнаты также прогреваются медленнее, но комфортный микроклимат сохраняется надолго.
  • Печи из кирпича долговечны (при соблюдении технологии печной кладки), но обходятся дороже. Важный фактор выбора – их ремонтопригодность.

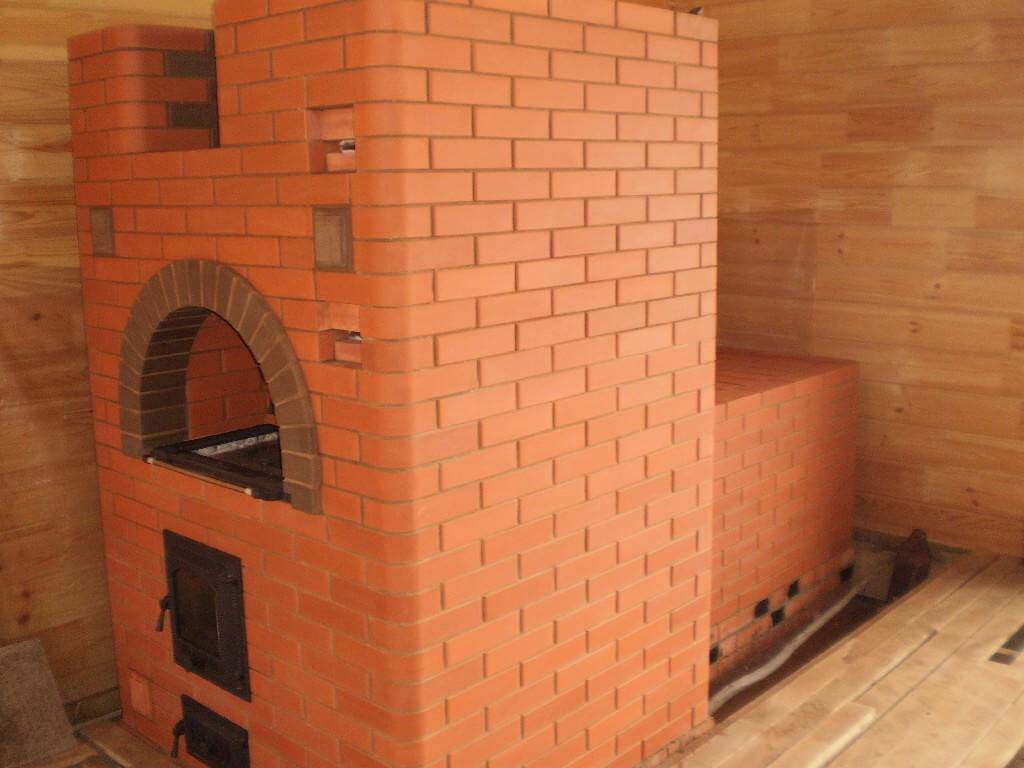

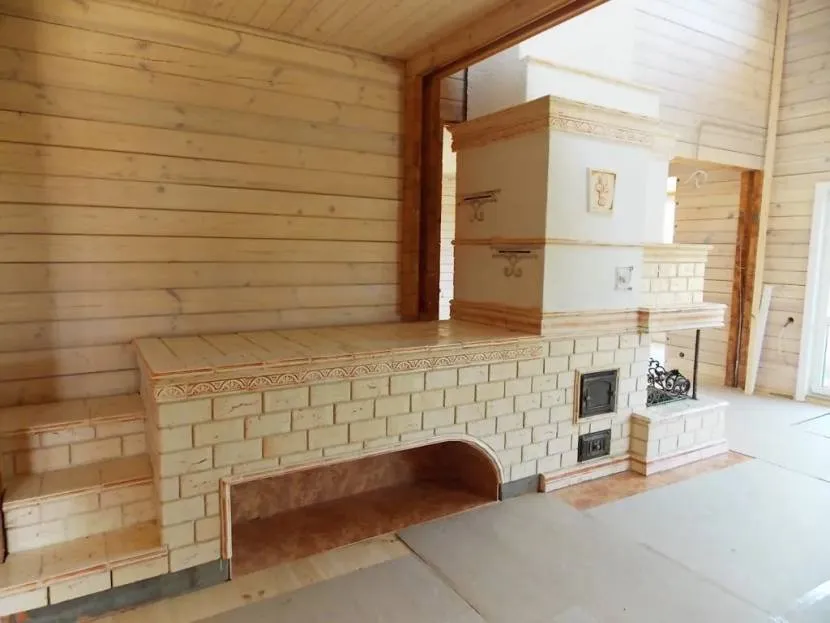

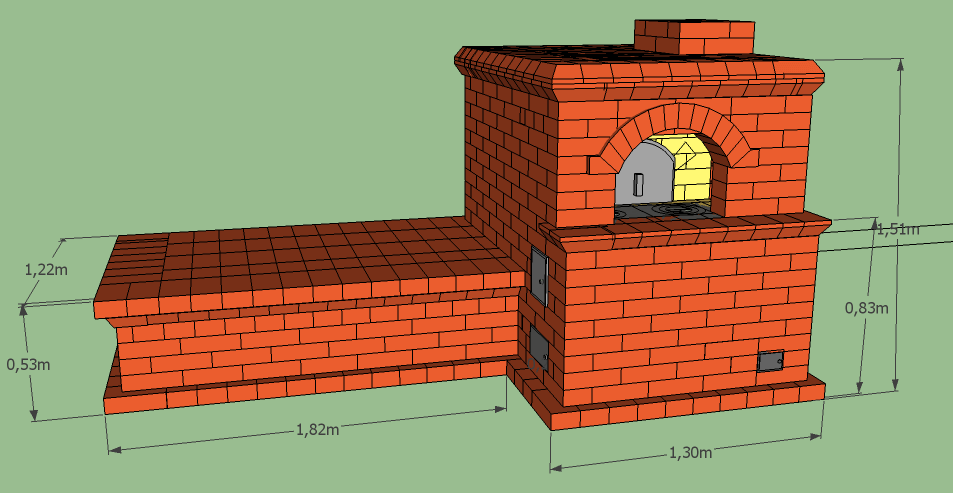

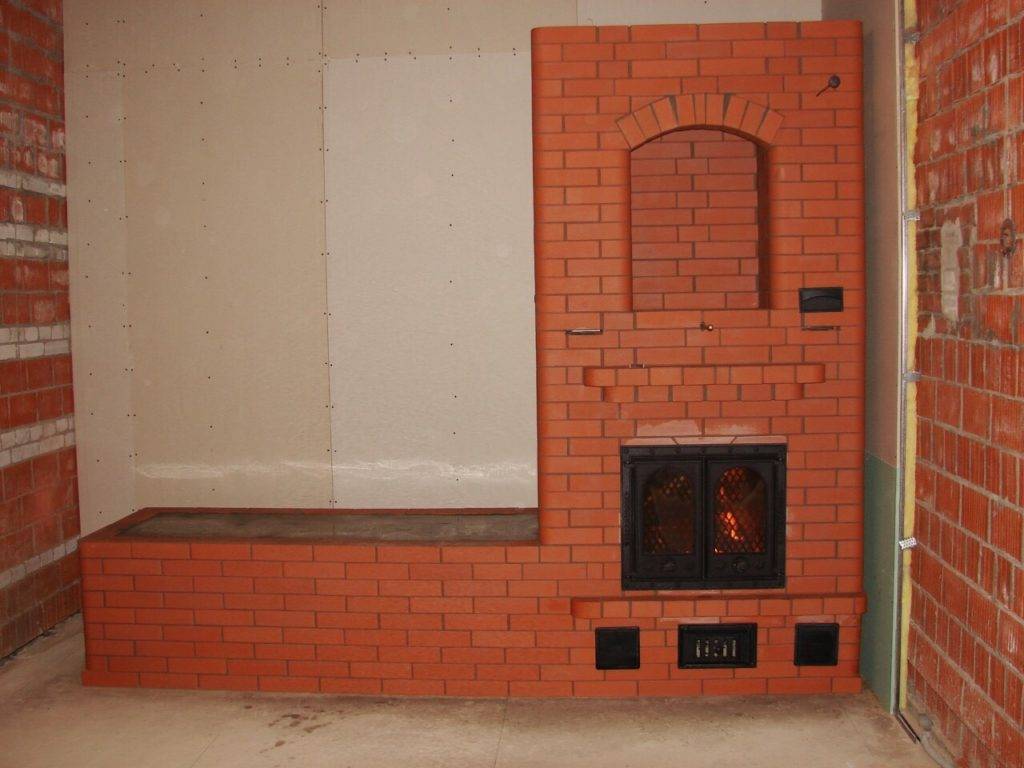

Печь с лежанкой требует много места Источник bestpechi.ru

  • Если вы не имеете опыта в подобной деятельности, потребуется опытный печник. Ошибки кладки обязательно проявятся неприятным способом, например, будет плохая тяга, или дым будет выходить в помещение, а не через дымоход.
  • Конструкция собирается вручную, процесс достаточно неторопливый и потребует времени.

Несмотря на то, что по размеру кирпичные модели превосходят металлические, им отдают предпочтение в коттеджах и дачных домах. Причины очевидны: они более удобны, комфортны и безопасны. Любой проект, независимо от того, хотите вы поставить традиционную печь или продвинутый вариант с камином, можно разнообразить с помощью современных материалов.

Например, вы можете оснастить топку дверцей из особо прочного стекла. Она будет надежно защищать окружающее пространство от вылетающих искр, а вы сможете любоваться открытым огнем по вечерам. Для кирпичной печи-шведки с плитой можно продумать внешний вид, например, побелить или оштукатурить. Если она должна стать акцентом интерьера, оформление можно сделать более изысканным, в виде облицовки плиткой или изразцами.

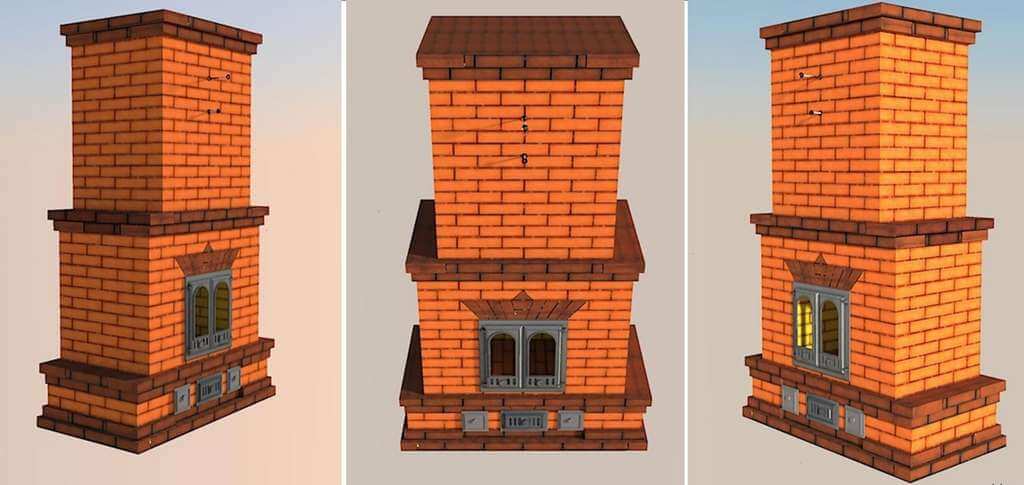

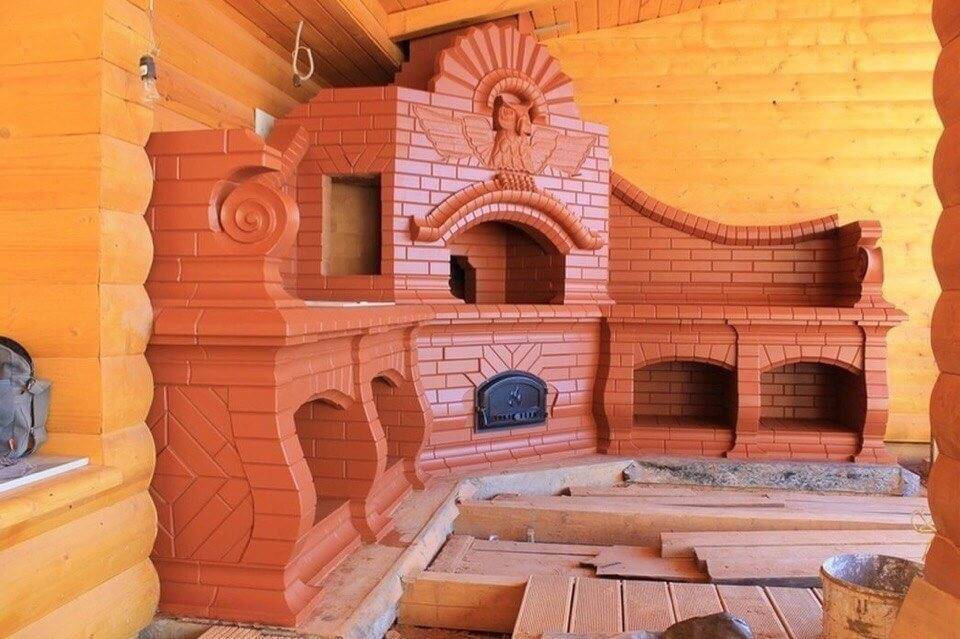

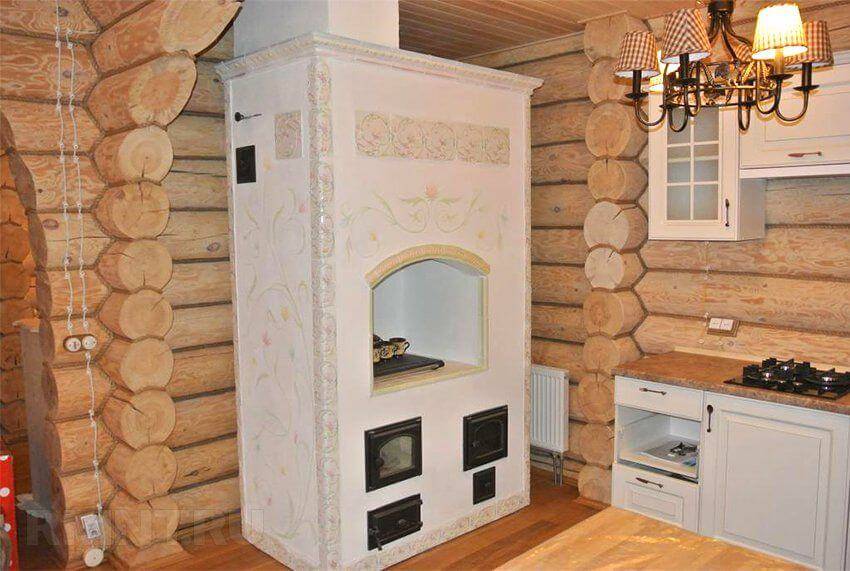

Изысканная отделка изразцами Источник pinimg.com

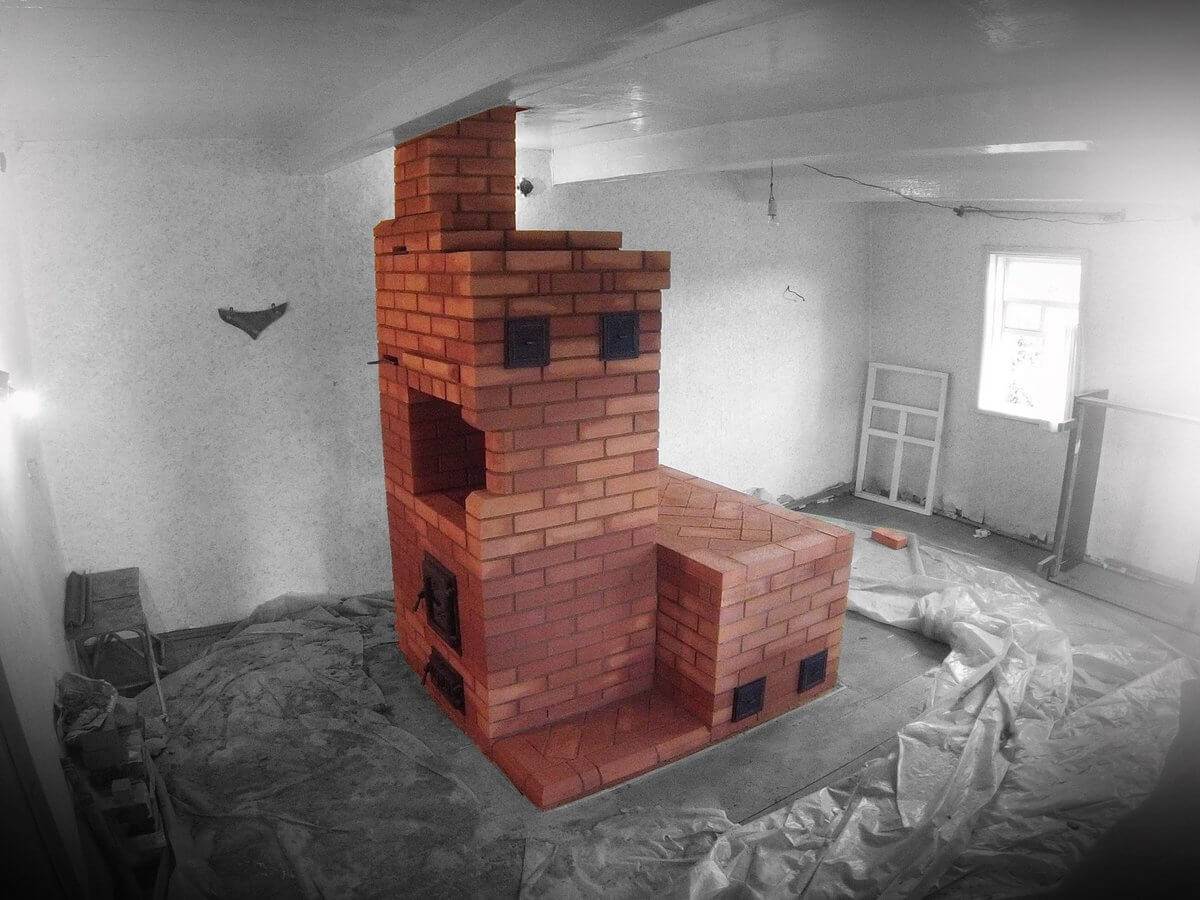

Выкладываем классическую «шведку»

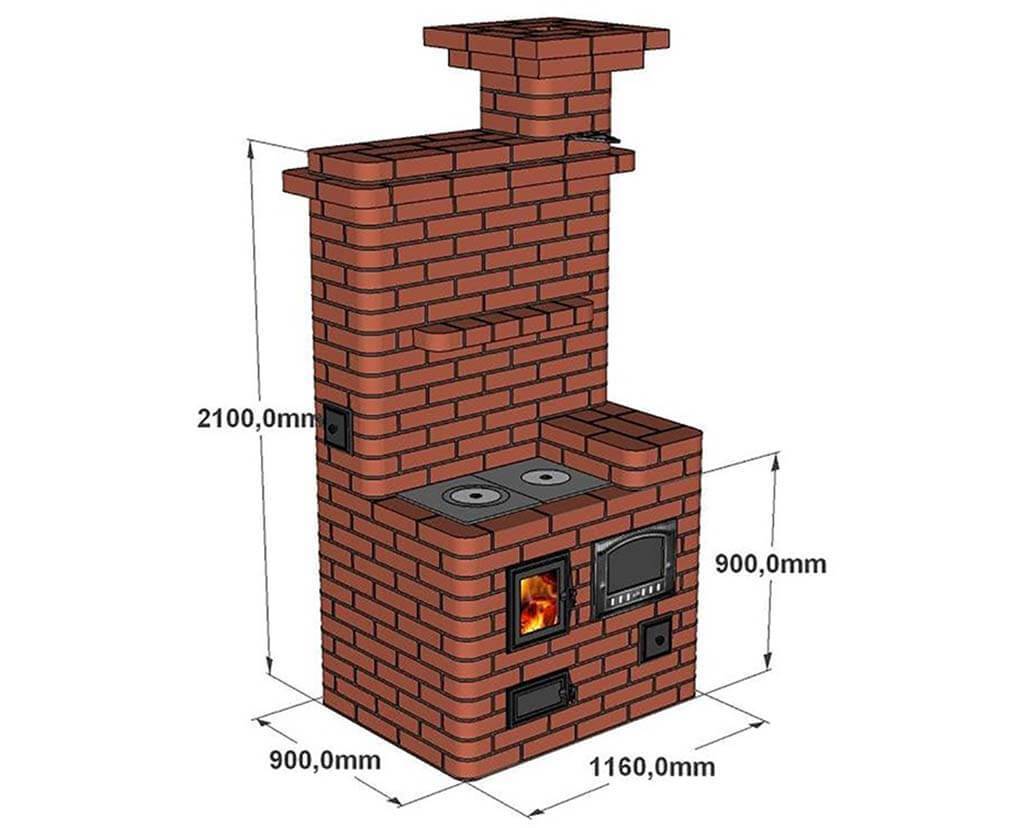

Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.

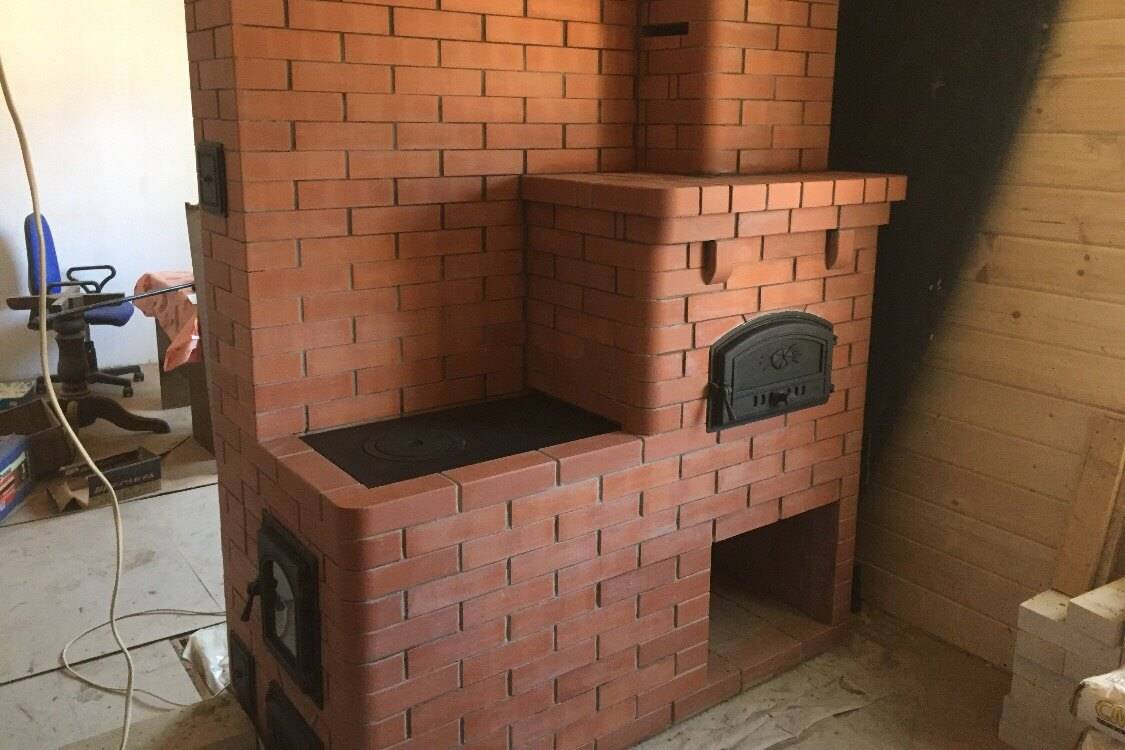

Духовку отопителя можно использовать для выпечки и обогрева кухни

Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:

  • кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
  • кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
  • колосниковая решетка 30 х 20 см;
  • духовка 45 х 25 х 29 см;
  • дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
  • панель варочная 2 конфорки из чугуна 410 х 710 мм;
  • задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
  • уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
  • полоса стальная сечением 50 х 5 мм длиной 2 м;
  • лист металлический толщиной 2 мм – 1 м².


Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.

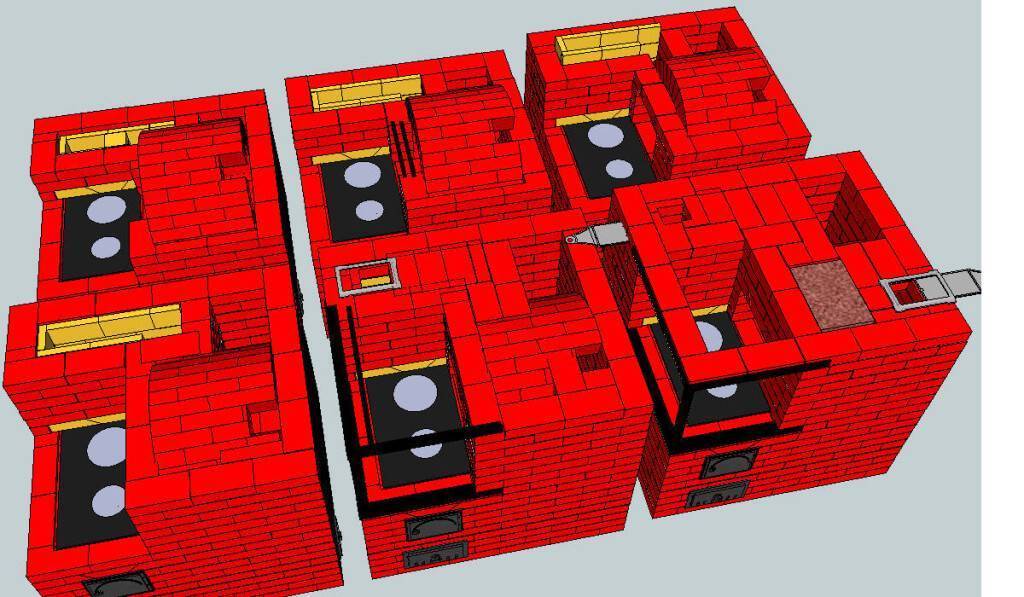

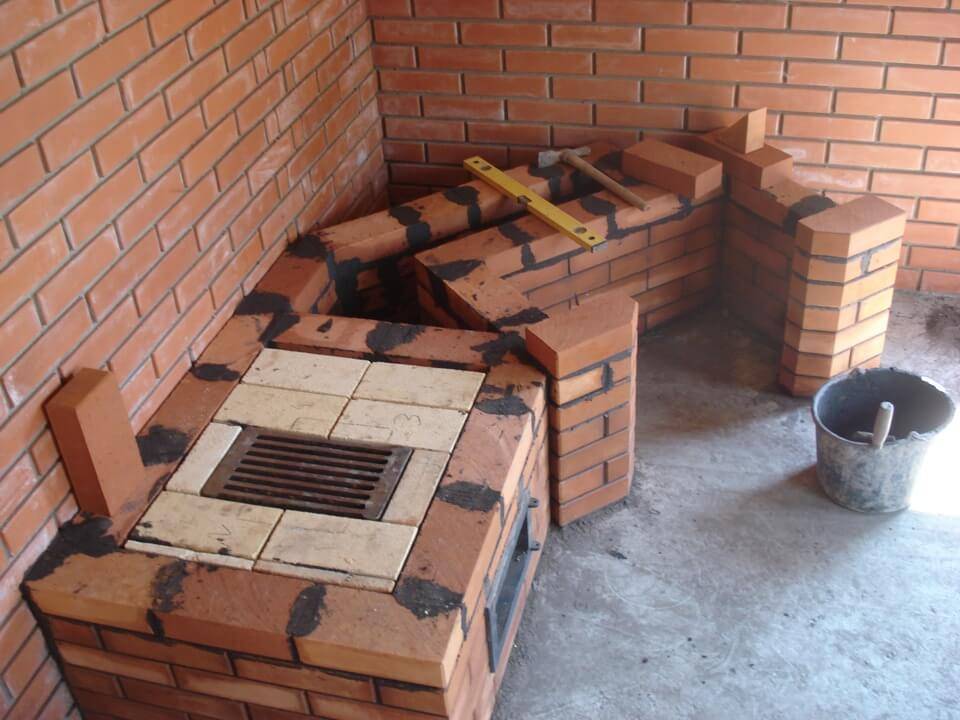

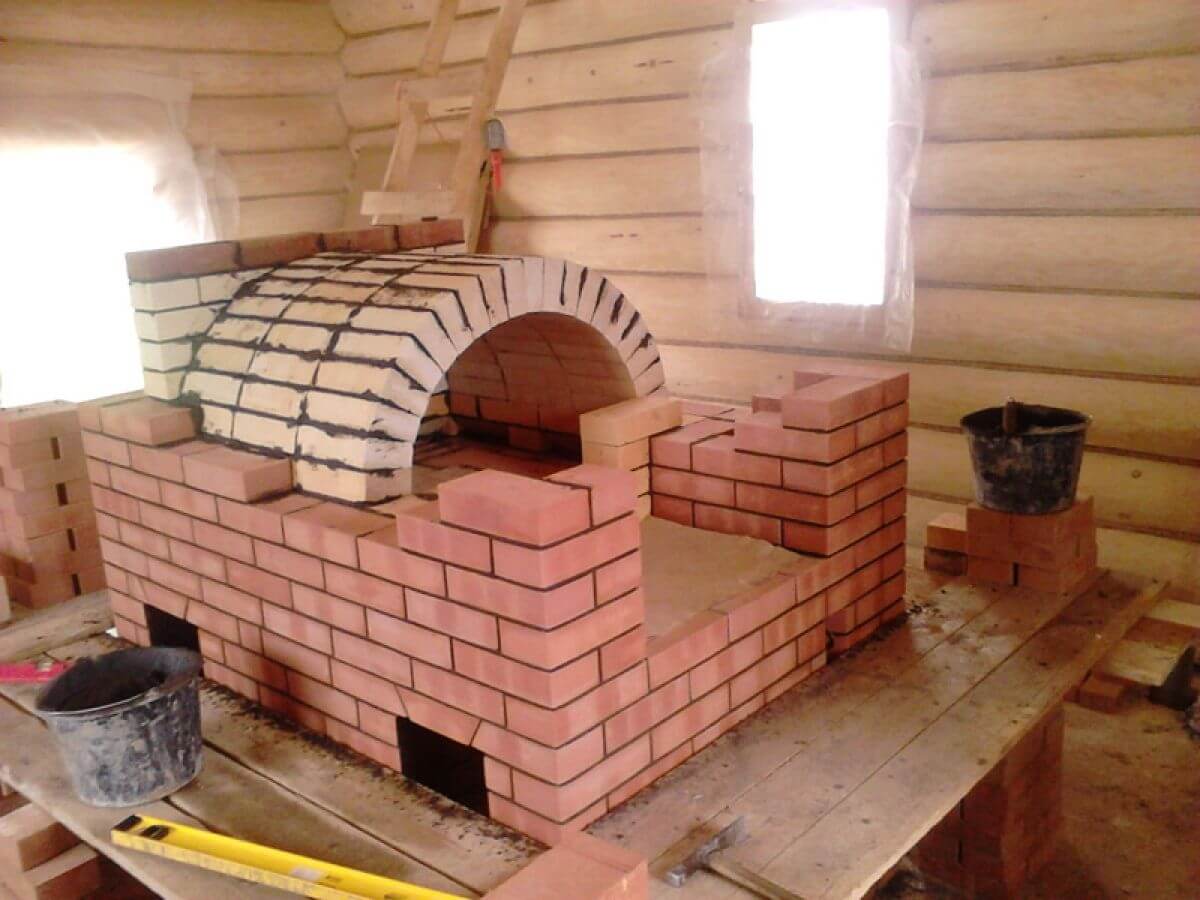

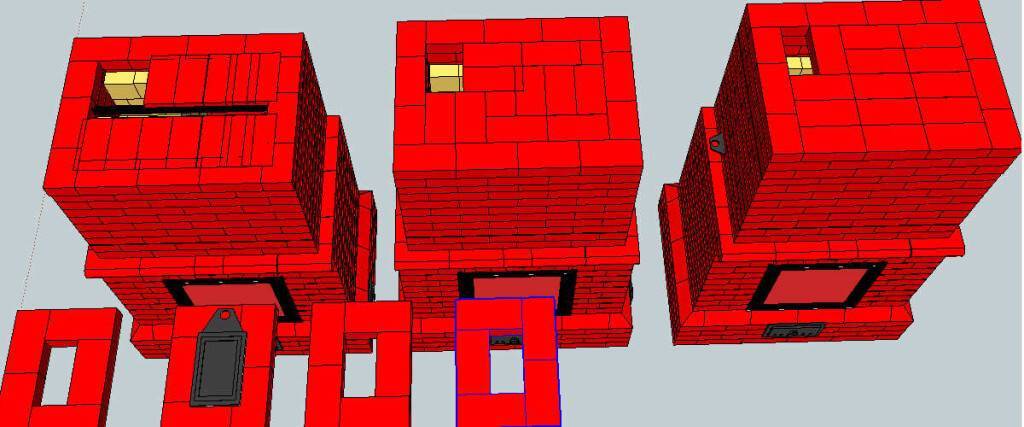

По готовности печка — «шведка» выкладывается согласно представленным порядовкам:

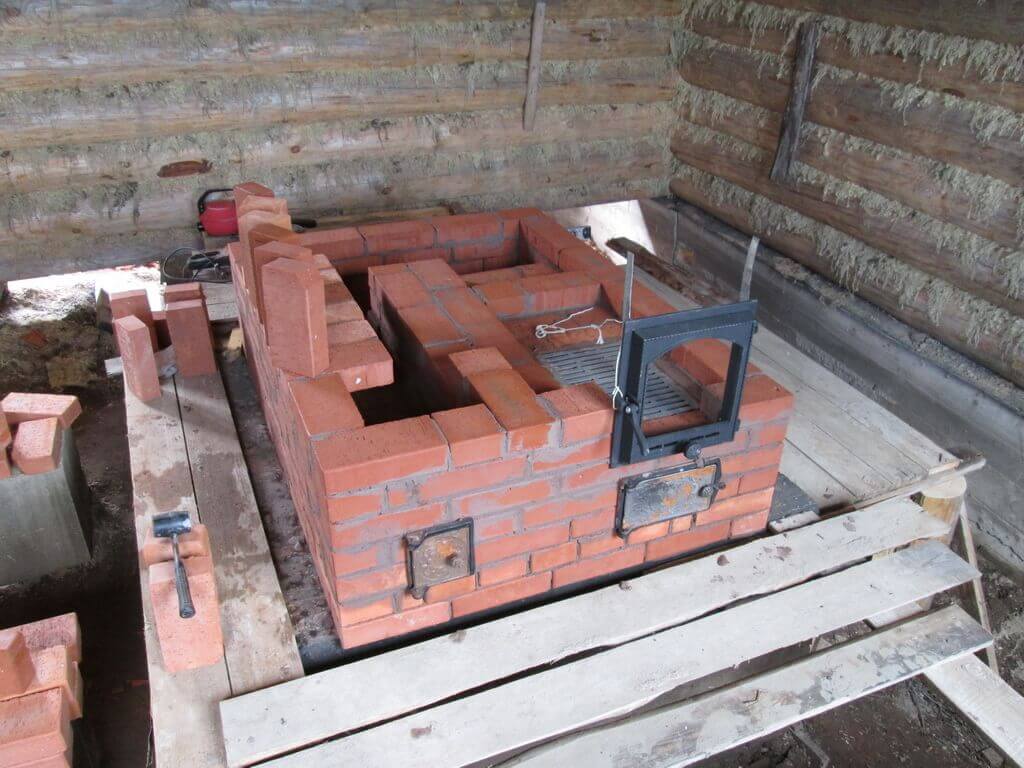

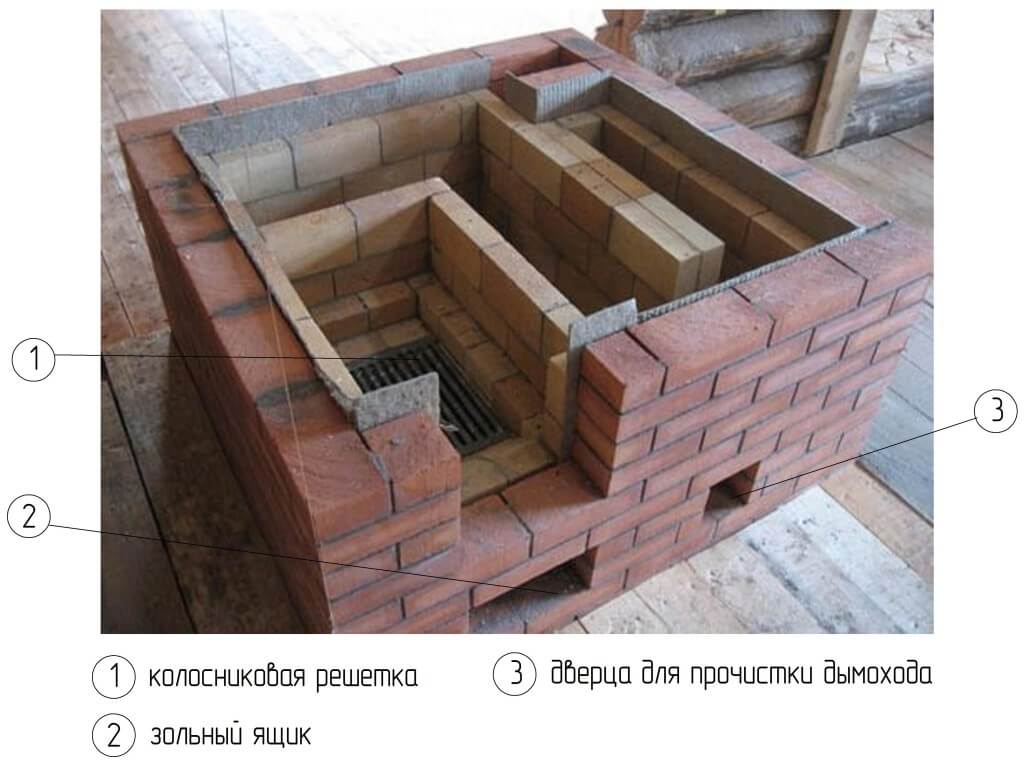

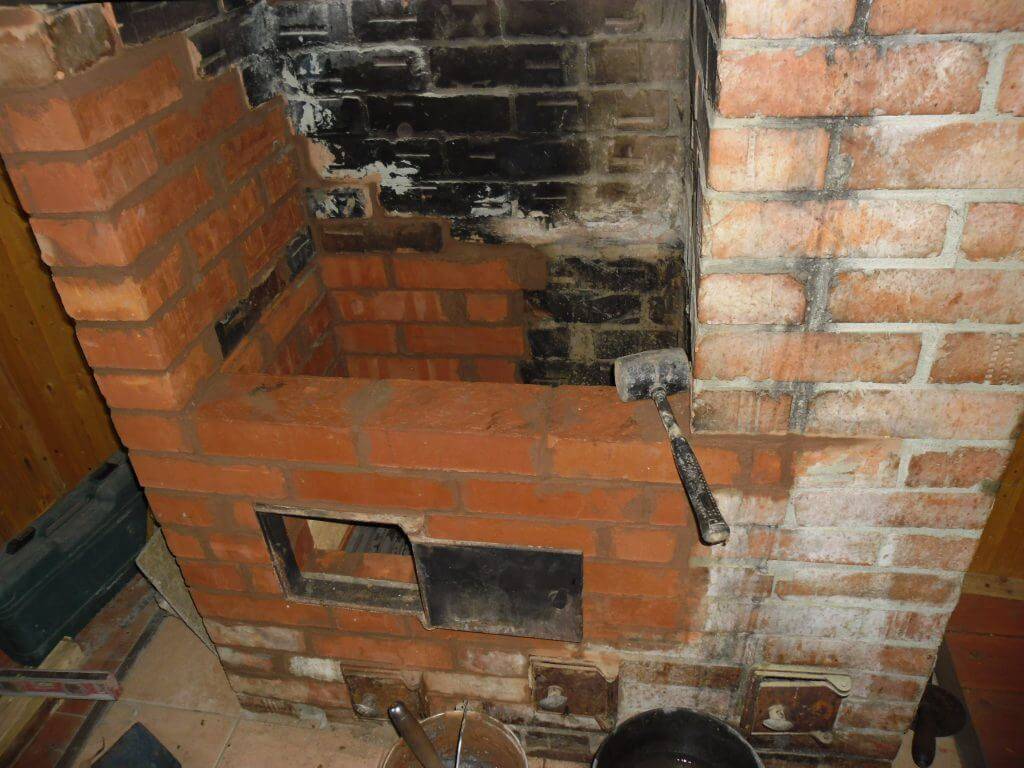

  1. Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
  2. Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
  3. Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.

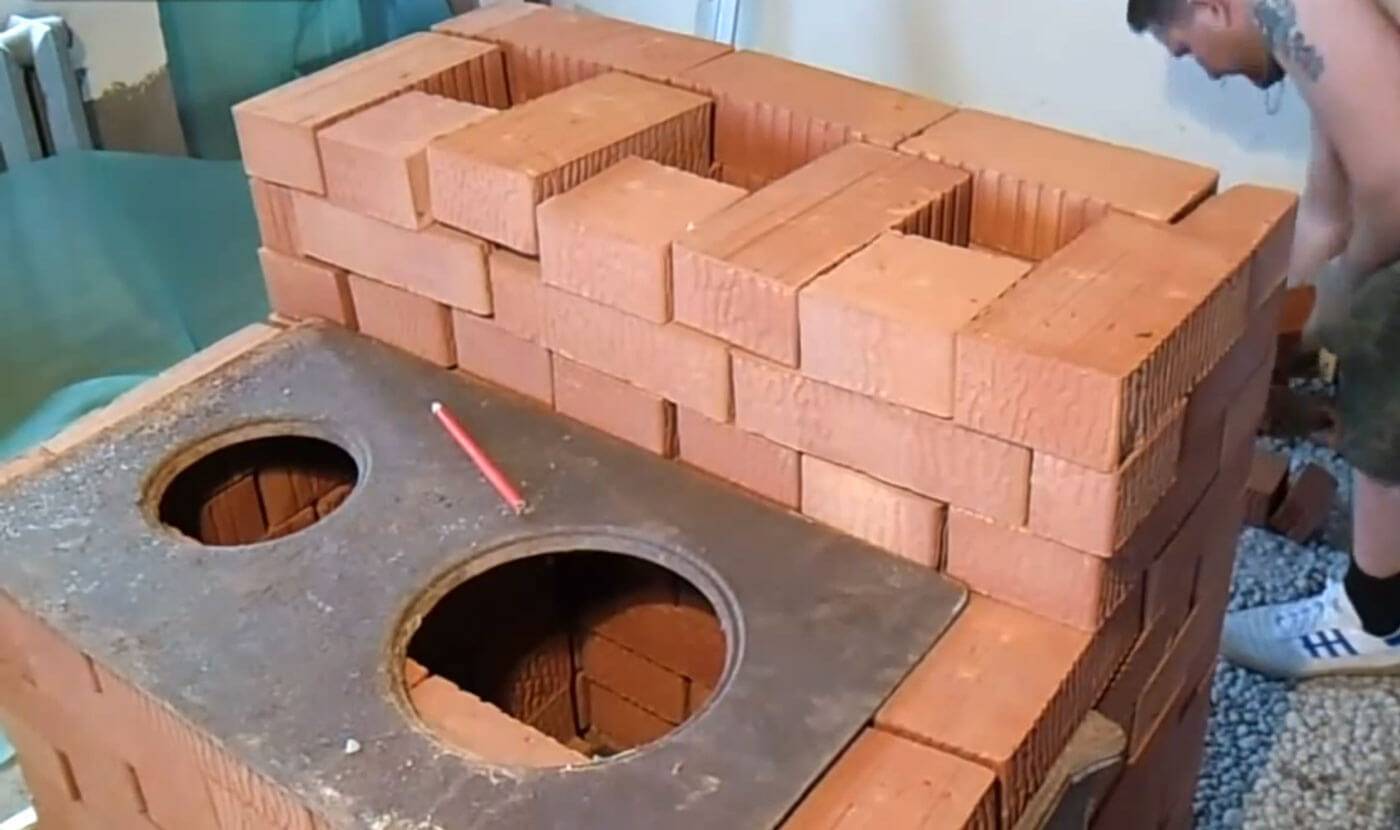

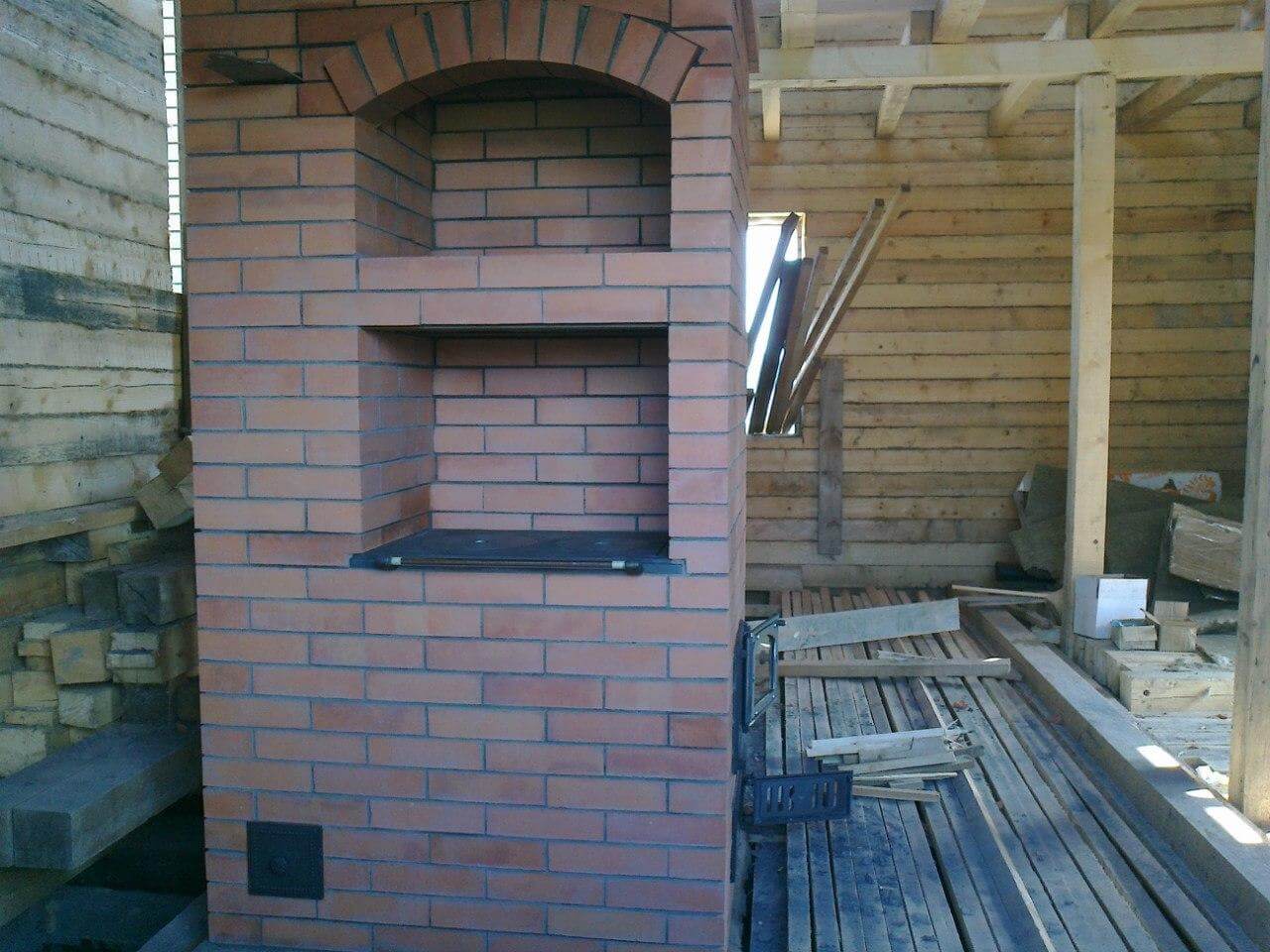

  4. После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
  5. На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
  6. Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.

Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.

Порядок кладки шведской классической печи смотрите на видео:

https://youtube.com/watch?v=U6wB6xI4DsQ

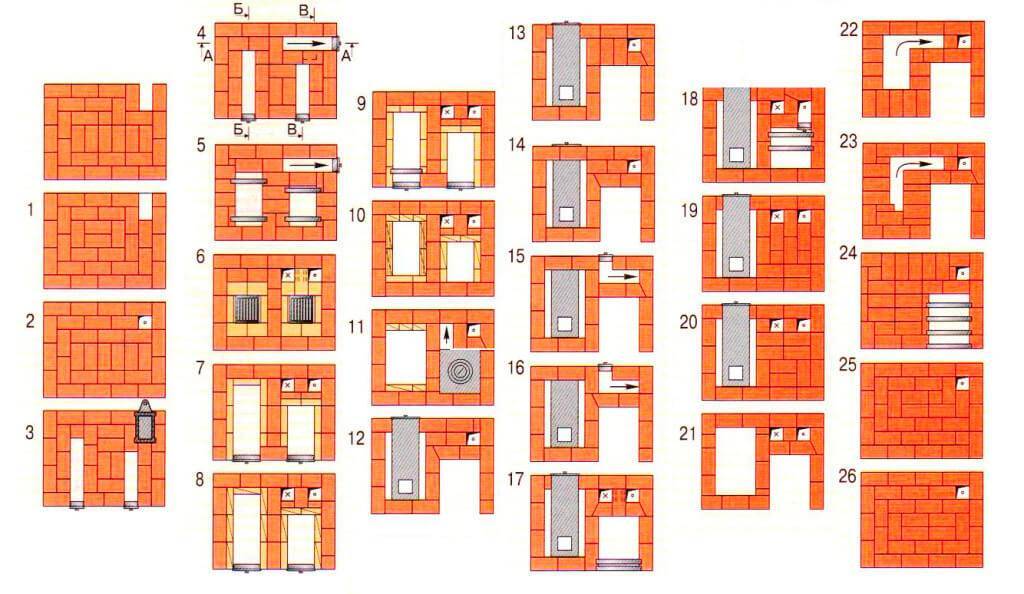

Отопительно-варочная печь «Малютка»

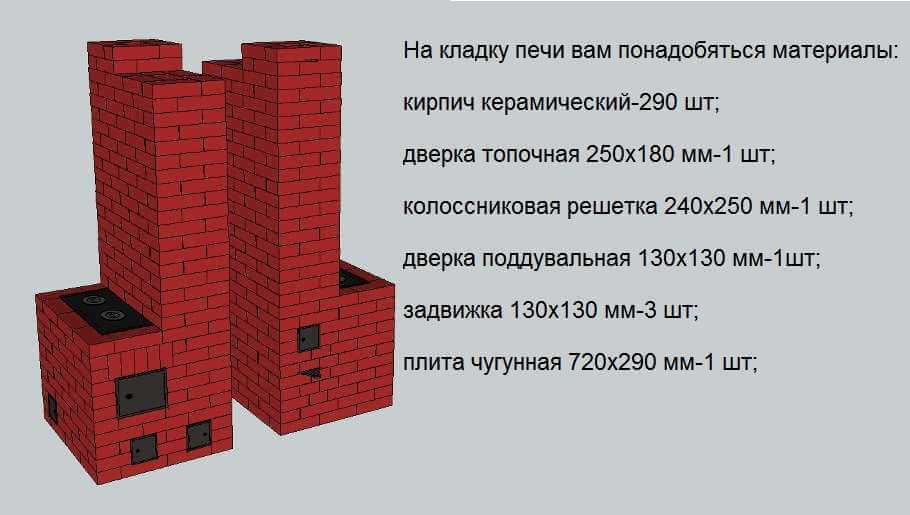

Для садового утепленного домика удобна небольшая компактная экономичная печь «Малютка» высотой не более 2,2 м. При желании печь можно сделать выше, добавив несколько рядов между 18-м и 19-м. В печи устроены варочная и две сушильные камеры. Благодаря небольшим размерам и смешанной (плашмя и на ребро) кладке требуется всего 250 кирпичей (до трубы).

Конструкция печи простая, и при небольших навыках построить ее несложно, однако требуется много фигурной тески кирпича.

Печь кладут на сплошной фундамент, который должен быть на 5—10 см больше ее размеров. В котлован, вырытый до твердого грунта, засыпают кирпичный бой, бутовый камень и заливают цементом в пропорции 1:5 при марке цемента М-400. Фундамент не должен доходить до уровня пола на 1—2 ряда.

Вначале кирпич подбирают в каждом ряду всухую,затем кладут на глинопесчаный раствор. Ряды считаются по правой стороне, со стороны задвижек. Ширина газоходов вдоль стенок не меньше 7,2 см. Нужно учитывать,что летний газоход в задней стенке всегда горячий. Выше его задвижки газоход делают квадратным, для чего стесывают низ 24-го ряда (см. разрез Б—Б).

В каком месте установить печку?

Печь «шведка» с плитой хорошо впишется между двумя смежными комнатами, например, в качестве разделения кухни и гостиной. Часть, где будет находиться плита и духовой шкаф, выходит на кухню, а задняя, на которой можно оборудовать место для отдыха и даже камин, в зал. Таким образом, получится печь «шведка» с лежанкой.

В принципе, печь «шведку» можно установить в любом месте помещения, где требуется отопление, приготовление пищи, а также внесение декоративного элемента. В случаях когда функция приготовления еды не требуется, можно рассматривать вариант печи в качестве декоративного момента и соорудить конструкцию, например, совместно с камином и украсить отделочным материалом, например, природным камнем.

Советы по эксплуатации

Категорически запрещено сразу после кладки пытаться разжечь печь. Необходимо подождать до 15 дней для ее просушки. Раствор должен полностью затвердеть. Если не получается дождаться этого естественным способом, попробуйте воспользоваться вентилятором.

  • После окончания первого этапа просушки печь необходимо постепенно вводить в эксплуатацию и начинать подтапливать малыми порциями дров для прогрева до небольших температур. Делать это рекомендуется непрерывно следующие 2 недели.
  • Помочь оценить состояние просушки может бумага. Сомните несколько листов и положите их в отверстия для прочистки. Если бумага перестала отсыревать — это верный признак окончания просушки. Далее печью можно начинать постепенно пользоваться.
  • Последующие три дня печь топят утром и вечером с наращиванием количества дров для увеличения интенсивности работоспособности этого устройства.
  • Не рекомендуется для “Шведки” использовать дрова из березы или сосны. От них большое количество жара и много сажи. Лучше всего для этих целей подойдет осина.

Отопительно-варочная печь-шведка с духовкой — отличное решение для жилого дома с малой площадью. Если дело касается нерегулярно отапливаемого помещения, здесь подойдет немного другое строение. Выложить конструкцию “Шведки” самостоятельно можно, воспользовавшись инструкцией, приведенной выше.

Видео описание

О проекте шведки с тремя режимами топки в следующем видео:

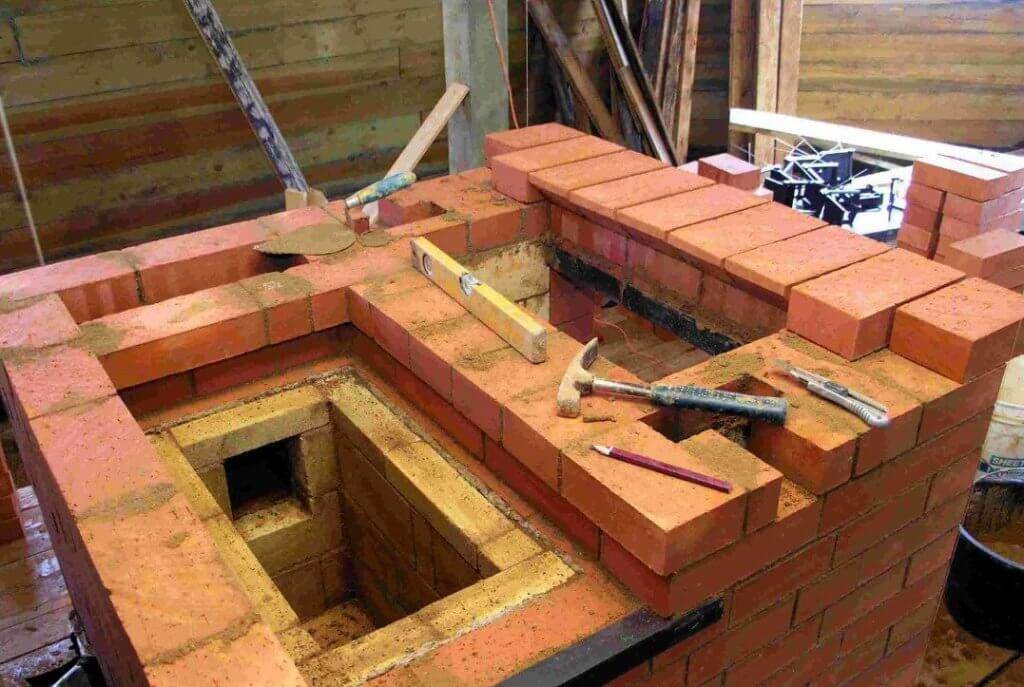

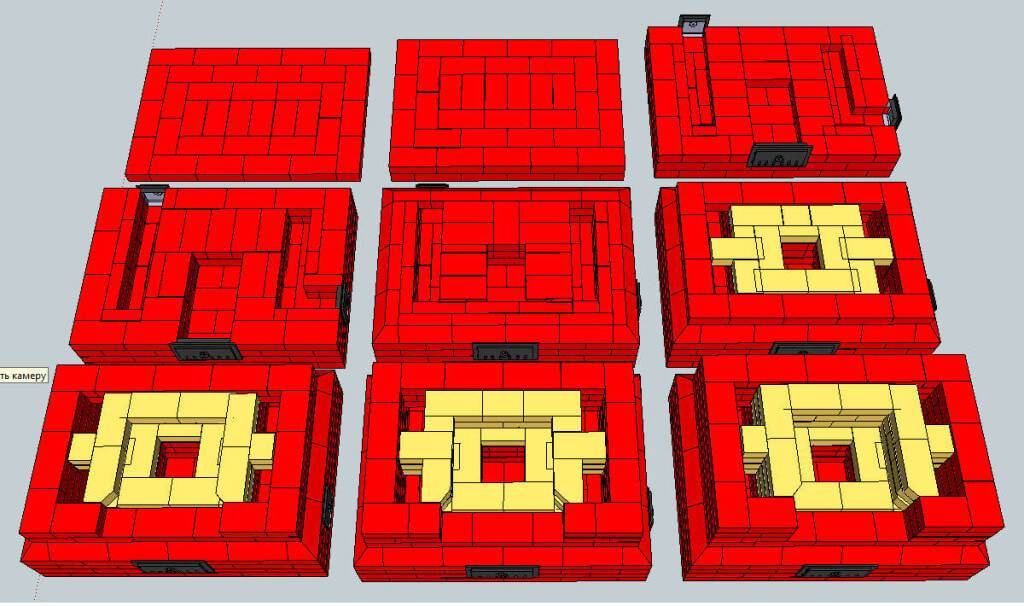

Принцип порядовки

Гидроизоляцию нижнему ряду удобнее всего организовывать при помощи рубероида. В этом случае вы сможете сделать на нем разметку первого ряда (например, мелом или строительным маркером). К разметке стоит подойти ответственно: она задает ровность будущего печного корпуса. До начала работы необходимо знать следующие нюансы:

  • Определить места, где кирпич будет укладываться безрастворным методом.
  • Уметь правильно сделать подрезку кирпича.
  • Знать, как уплотняются места соединения кирпича и металла (заполняются асбестовым шнуром), планировать и уметь изготавливать температурные зазоры.


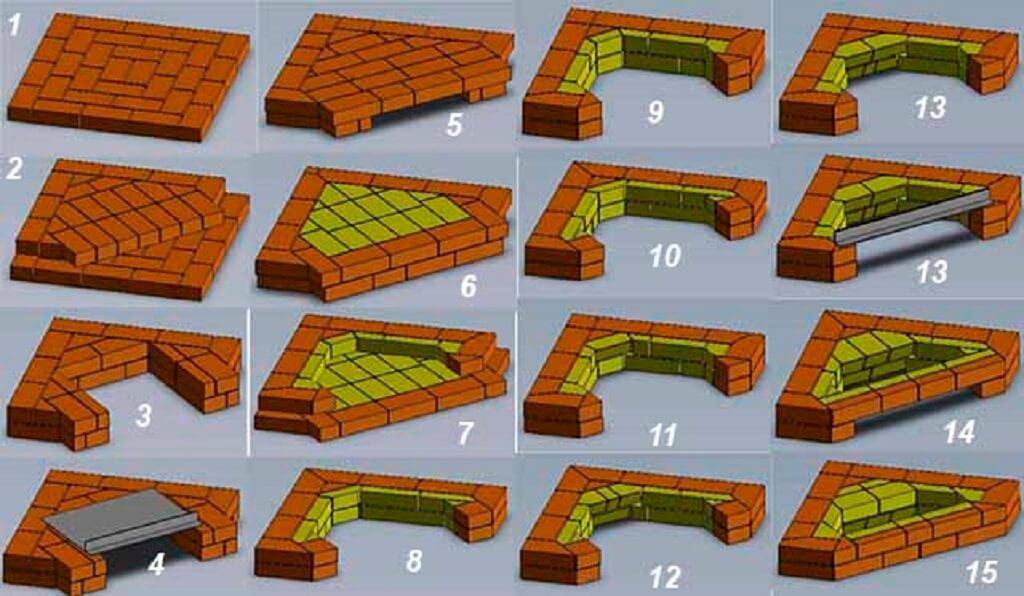

Схема порядовки из 16 рядов Источник terman-s.ru

Полезные советы по кладке печи

  1. Выкладывают печь шведку своими руками из керамического красного кирпича, причем в этом случае подойдет исключительно новый материал, но, ни в коем случае, не побывавший в употреблении;
  2. Чтобы такая печь служила исправно и долго, фундамент под нее должен быть чуть больше, чем габариты самой печи;
  3. Чтобы максимально увеличить адгезию на поверхности кирпичей, каждый из них непосредственно перед укладыванием на протяжении нескольких секунд поласкают в чистой воде, удаляя с нее частицы пыли;
  4. Чтобы используемые в кладке половинки и трех-четверки кирпича были ровными, для их изготовления прибегают к помощи болгарки. Их размеры и количество определяются в соответствии с порядовкой будущей печи шведки;
  5. Металл и кирпич характеризуются различными характеристиками при расширении тепла. Поэтому при их соседней установке непременно должен присутствовать зазор хотя бы в пол сантиметра.

отопительные печи шведки

печи кирпича шведка

печи шведка для дома

печи шведки чертежи

печь из кирпича шведка фото

печь отопительная шведка из кирпича

печь порядовка

печь шведка с плитой

печь шведка

печь шведка порядовка

печь шведка кладка

печь шведка порядовка

Порядовка печки

Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.

  • Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
  • Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
  • Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
  • Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.
  • Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
  • При выкладке 7 ряда ШК обустраивается топка.
  • 8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
  • 9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
  • Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
  • Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
  • Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
  • Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
  • 17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
  • При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
  • 19 ряд — создание вытяжки из ВК и формирование двух СК.
  • 20 и 21 ряд выполняются по одной схеме.
  • При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
  • 23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
  • 24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
  • В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
  • Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
  • 29 ряд возвращает кладку к изначальному размеру.
  • Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
  • Завершающий этап – выкладка последних рядов.

Ключевые аспекты строительства печи шведки

Так же как и для любой другой печи, под шведку необходим отдельно стоящий фундамент, который можно сделать монолитным, засыпным либо кирпичным. Последний вариант используется чаще всего.

Ни в коем случае нельзя связывать ее основу с подошвой дома, во избежание разрыва кладки при усадке.

Классическая шведка строится из шамотных кирпичей с шамотной глиняной связкой. Однако, это финансово весьма затратно, поэтому проект можно удешевить, сконструировав из этих материалов только те части, в которых значительна теплонагрузка — топливник, дымовые каналы, область варочной поверхности, духовой шкаф, а остальное «тело» построить из полнотелого печного, красного кирпича и обычной глины. Фундамент и дымовая труба, выходящая на улицу, выкладываются на цементно-песчаный раствор. В день выкладывают около 5–6 рядов очага.

Так же как и при строительстве печи любой другой конструкции, во время возведения шведки необходимо четко следовать схеме и контролировать уровень кладки. Пользоваться устройством можно только после полного высыхания устройства.

Печь шведка по праву занимает лидирующие позиции в рейтинге популярности. Это компактная, мощная печь при грамотном обустройстве способна заменить полноценное газовое отопление.

Основные преимущества шведки

В конструкции шведской печи больше всего привлекает эффективность сгорания топлива.

Благодаря удачной технической конструкции в топке сгорает уголь, дрова, камыш или мелкая древесина, образуя большую массу тепловой энергии.

В отличие от традиционной русской печи, которой требуется немало времени, прежде чем она начинает отдавать тепло, шведка очень быстро разогревается. Благодаря этому уже через 10-15 минут после закладки и розжига дров помещение наполняется теплом.

Шведка: преимущества

При этом, она не только быстро прогревает помещение, но и сохраняет тепло. Для этого, после угасания дров, необходимо плотно закрыть задвижку. В противном случае, все тепло, которое накопилось в печи, быстро выйдет наружу.

Подобно популярной голландке, шведка очень компактна и занимает не много место в доме, что незаменимо в небольших загородных домах, где расположение большой русской печи просто не имеет смысла.

Кроме того, варочная поверхность для приготовления еды и духовка создает дополнительный комфорт и повышает функциональность печи.

Достоинства шведки:

  • компактные размеры;
  • функциональность (варочная поверхность, духовка, нагрев воды и т.д.);
  • экономичность расхода топлива;
  • возможность прогреть одновременно две комнаты.

Но, говоря о достоинствах шведки, было бы несправедливо не заметить и некоторые ее недостатки.

Конструкция шведской печи очень требовательна к выбору материала. Если для создания русской печи подойдет обычный шамотный кирпич, то здесь необходимо запастись очень качественными материалами, иначе будет сильно снижена эффективность отопительного аппарата.

Кроме того, конструкция такой печи достаточно сложна и требует определенных знаний и очень тонкого скрупулёзного подхода. После монтажа и запуска очень сложно будет устранить свои ошибки.

Нюансы строительства

Пропорции и размеры камер «шведки» тщательно выверены, поэтому вносить изменения в схему кладки могут лишь опытные мастера – печники. При возведении печи нужно учесть следующие моменты:

  1. Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
  2. Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
  3. Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
  4. Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.

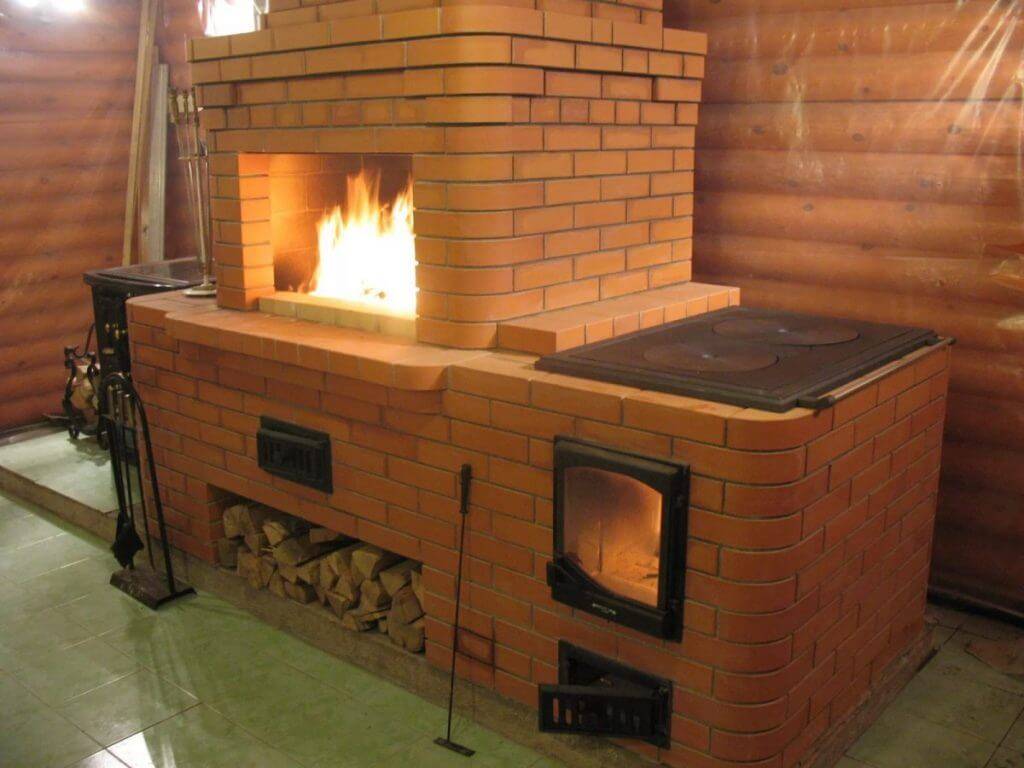

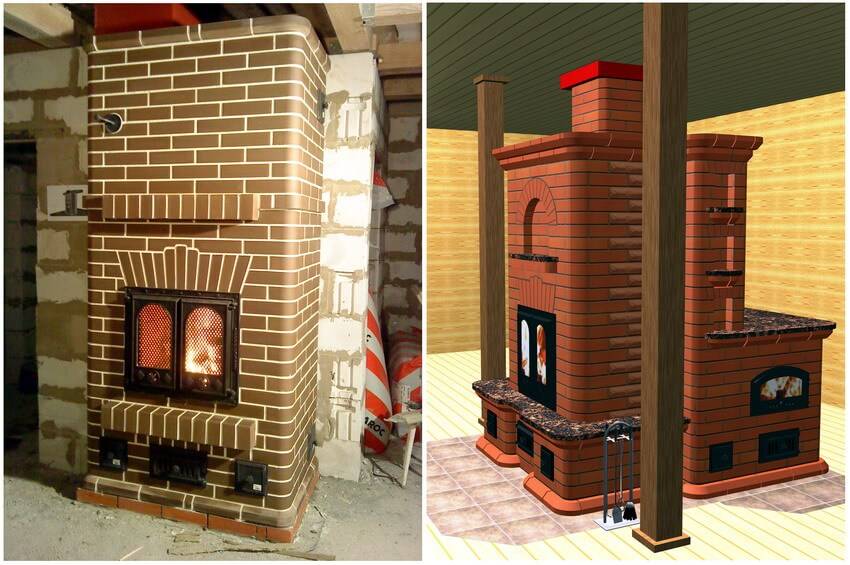

  5. «Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.

Устройство железобетонного основания под печку — схема в разрезе

https://youtube.com/watch?v=SzodQtFQYdY

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
