Устройство ливневки вокруг дома своими силами

Что такое ливневый водоотвод

Виды

Водоотвод  делится на два вида:

• Точечный
• Линейный

Ливневка бывает открытой и закрытой. При монтаже системы обычно применяются оба варианта.

Открытая система водоотведения укладывается под небольшим углом, что обеспечивает самотек. Состоит из лотков, они выпускаются в нескольких вариантах.

• П-образной формы
• Овальные
• Трапецевидные
• Щелевые

Функции

Данные системы решают такие вопросы:

1. Сохраняют фундамент
2. Исключают гибель зеленый насаждений
3. Защищают дорожные покрытия от разрушения
4. Сохраняют уровень влажности почвы
5. Препятствуют повышению уровня грунтовых вод

Назначение

Точечные приемники предназначены для сбора воды с водостоков крыш. Вода поступает в дождеприемник, который подключен к трубной магистрали. Приемник оборудован фильтром, в котором оседает мусор (его систематически очищают). Вода из дождеприемника по трубам поступает в накопители или отводится за территорию участка.

Дождеприемники точечные устанавливаются под водосточными трубами с крыши. Отсутствие кровельной ливневой системы делает монтаж дождеприемников бессмысленным.

Линейный водоотвод отводит воду с дорог, тротуаров, площадок, стоянок, кровельных труб, автодорог и т.д. Линейная система водоотвода – это сеть наземных и подземных каналов, которая отводит излишки влаги в коллекторы или накопители, где используется в иных целях.

Открытые

Изготавливаются изделия строго по ГОСТу, размер соответствует СНиП. Размер зависит от интенсивности потока. Могут быть оснащены решеткой, так и выполнять свою функцию без нее. На тротуарах и в местах большого потока пешеходов обычно монтируют щелевые лотки.

Лотки изготавливают из бетона, бетона с арматурой, пластика, чугуна.

Открытые ливневки простые в монтаже и имеют лояльную цену.

Системы водоотведения закрытого типа

Ливневая система канализации прокладываемая на определенной глубине требует большего внимания. Установка предусматривает определенные условия. Такие системы в своем большинстве монтируются на предприятиях, площадях и т.д.

Каждый проект индивидуален. Размер, уклон, диаметр труб, материал все это зависит от площади места установки и количества отводимых вод.

Ливневая канализация закрытого типа всегда оснащена специальными смотровыми колодцами.

От глубины установки трубопровода зависит, будет он промерзающим или нет. Глубина на уровне метра является промерзающей и по ранней весне такая система функционировать не может. Глубина до 2 метров, гарантирует отсутствие промерзания и рабочее состояние круглый год.

На частном участке непромерзаемый монтаж является нецелесообразным и дорогим.

Смешанный тип монтажа является хорошим компромиссом.  Часть системы закрыта, часть наружная.

Единой утвержденной системы отвода талых и дождевых вод нет. Каждый проект индивидуален. Составляется исходя из особенностей грунта, региона, количества осадков, рельефа и площади участка.

https://youtube.com/watch?v=zvpIN2lTng8

Компоненты

Ливневка вокруг дома состоит из нескольких важных компонентов, а именно:

• Открытые желоба, их еще называют лотки или линейный дренаж – они находятся на поверхности. Располагаются эти элементы с учетом размещения водосборника, к которому устраивается уклон системы. Именно желоба и трубы отвечают за отведение воды с придомовой территории.
• Дождеприемники. Этот элемент собирает осадки с крыши дома и других построек. Удобнее монтировать их под водосточными трубами. Они встречаются различного объема, изготавливаются из пластика или полимербетона. В них есть непременный элемент – секция для сбора мусора, который попадает вместе с водой.
• Придверные поддоны собирают влагу с обуви, одежды, тех, кто входит в дом.
• Смотровые колодцы помогают контролировать процесс отведения ливневых вод. Их монтируют на стыках каналов, в местах пересечения, то есть в тех участках, где самый высокий риск засорения.
• Коллекторный колодец – он отвечает за накопление, хранение и фильтрацию собранных талых и ливневых вод. Его размеры должны быть достаточно большими. При подборе этого параметра следует учитывать площадь крыши, количество осадков.

Среди дополнительных элементов, которые можно использовать:

• Заглушки – они работают по принципу обратного клапана, т.е. не пускают воду в обратную сторону.
• Сифоны – они не дают распространяться неприятным запахам, если ливневые воды сливаются в канализацию.
• Пескоуловители – с их помощью происходит сбор твердых частичек, которые могут попадать в водосбор вместе с водой. Монтируются они только на поверхностные ливневки.

Обратите внимание! Правильная ливневка в частном доме работает так: осадки собираются с крыши в водосточные трубы, после самотеком (для этого нужно создать уклон) отправляются в дождеприемник. С него они также самотеком, переходят в коллектор

Отличие ливневой канализации от дренажа

Сверху-ливневая канализация, снизу-дренажная

Ливневая канализация, построенная по открытой схеме, относится к системам поверхностного дренажа. Особенно в той части, когда транспортировка происходит в открытых канавах с грунтовым руслом. А путают закрытую ливневую канализацию с несовершенным дренажом, когда дренажные трубы укладывают намного выше водоупорных пластов грунта, и они проходят приблизительно на одной глубине с канализационными.

Конечные задачи обеих систем по сути одинаковы:

• защищать подземные части построек и коммуникаций от избыточной влаги;
• снижать нагрузку на гидроизоляцию фундаментов;
• предотвращать у оснований сооружений намокание грунта, и как следствие — потерю его несущих свойств;
• осушать верхние слои грунта.

Конечно, обе системы работают в связке, и даже их конфигурация во многом совпадает, но не на уровне «транспортных» элементов.

Особенности открытых систем поверхностного дренажа и ливневки

Открытые системы поверхностного дренажа частного участка представляют собой сеть каналов из бетонных желобов или канав с грунтовыми, «прозрачными» для воды, стенками. Во время дождя и таяния снега в канавы попадают осадки и с поверхности, и из верхнего слоя грунта (почвы), поэтому их чаще определяют как элемент дренажа, а не ливневой канализации.

Есть следующие виды каналов открытых систем:

• Канавы по территории участка. Обычно заполняют дренирующими материалами (камнями, гравием). Наполнители мешают размыванию и обрушению бортов канав. Дизайнерское название — «сухие ручьи».
• Канавы со «свободным» грунтовым руслом. Обычно используют на сельхозугодьях или за территорией участка (например, вдоль проходящей рядом дороги).
• Желоба открытой ливневой канализации. Имеют водонепроницаемые стенки, и собирают только поверхностные воды. Сам же канал должен быть свободным, чтобы не мешать потоку воды. И если желоб проходит по территории участка, его обычно накрывают решеткой.

Глубинный дренаж и ливневка

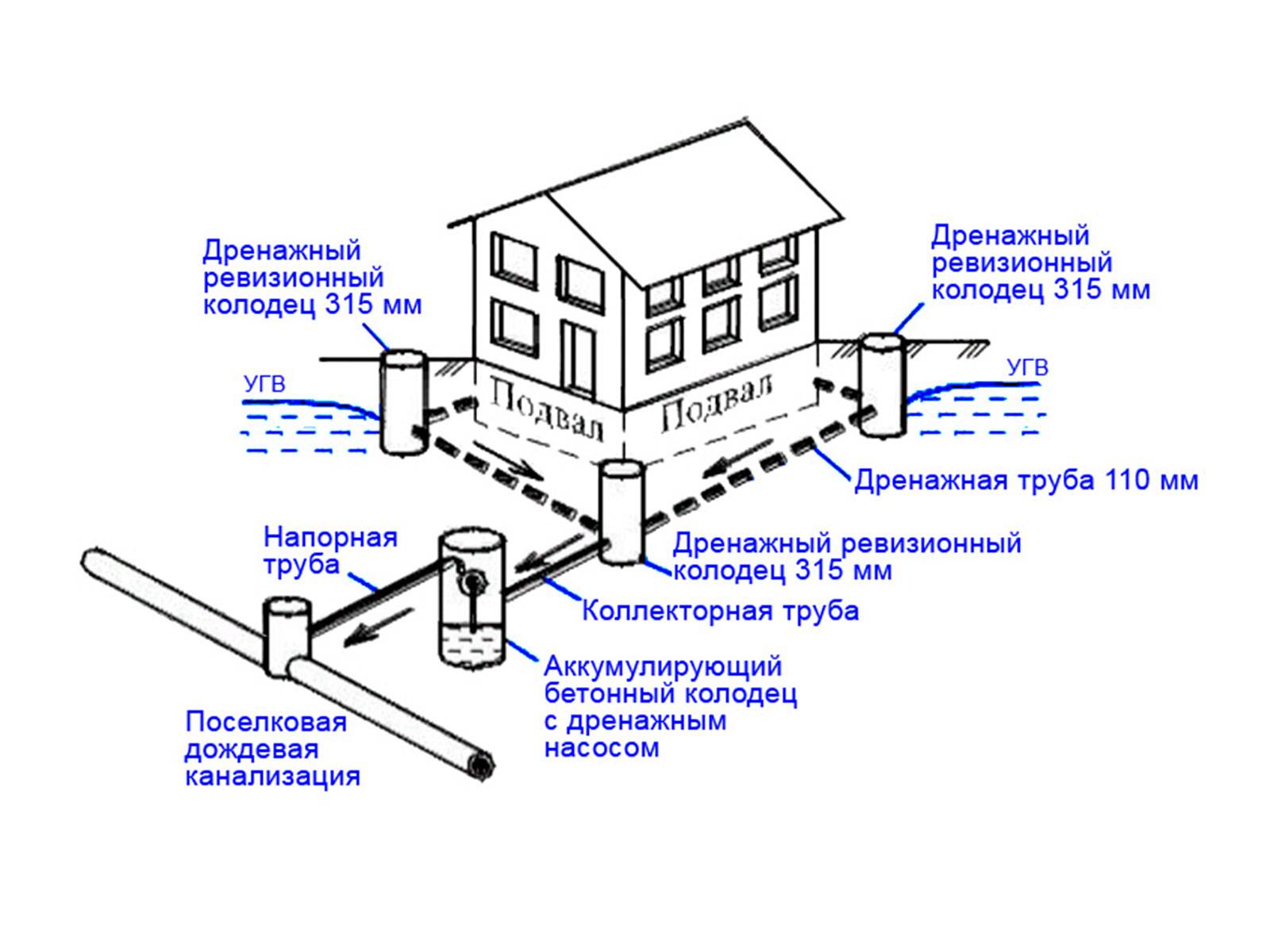

Любая система подземного дренажа (их несколько видов) состоит из перфорированных труб, которые обматывают геотекстилем, «прозрачным» для воды и непроходимым для частиц грунта.

Труба дренажная Д160мм с обмоткой

А трубы подземной части ливневки непроницаемы для воды, и это по сути такие же канализационные трубы, которые используют для внутренних и внешних систем хозяйственно-бытовых и фекальных стоков.

Кроме того, при проектировании глубинного дренажа расчеты в первую очередь основывают на гидрогеологических особенностях участка (хотя и учитывают наличие водостоков и поверхностного водоотвода). А при проектировании ливневки наличие или отсутствие дренажной системы в расчет не принимают.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

1. Открытая.
2. Закрытая.
3. Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

1. Точечная.
2. Линейная.

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Обзор основных составляющих системы

Схема канализации в многоэтажном доме значительно сложнее, чем в личной застройке, наряду с этим любая из частей крайне важна, и каждые недоработки вырастают в громадные неприятности потом

Вследствие этого принципиально важно знать кое-какие факторы, напрямую воздействующие на уровень качества работы всей канализации

Стояк

Канализационный стояк в многоэтажном доме подвергается самым важным нагрузкам, и эта часть системы есть основополагающей.

Размещение остальных частей определяется как раз в соответствии с положением основной магистрали, исходя из этого обзор нужно начать как раз с нее:

Размещение стояков, их диаметр и материал изготовления определяются еще на стадии проектирования. Все работы начинаются как раз с изучения проекта и в соответствии с ним.

Прежде всего проводится разметка будущего положения конструкции, она может размешаться как в стен (тогда пригодится штробление), так и снаружи, в этом случае труба выставляется с определенным отступом от поверхности.

В случае если монтаж осуществляется с отступом от поверхности, то нужно провести крепление хомутов, каковые будут фиксировать конструкцию, для этого в плитах сверлятся отверстия под дюбеля, каковые идут в наборе с креплением

Принципиально важно контролировать вертикальность размещения хомутов, дабы быстро и легко осуществлять нужные регулировки, употребляются шурупы-шпильки.. Потом производится монтаж стояка, работа начинается снизу, наряду с этим по окончании установки каждого элемента его положение контролируется при помощи строительного уровня, положение должно быть строго вертикальным без каких-либо отклонений

Потом производится монтаж стояка, работа начинается снизу, наряду с этим по окончании установки каждого элемента его положение контролируется при помощи строительного уровня, положение должно быть строго вертикальным без каких-либо отклонений.

Необходимо подчеркнуть, что устройство ливневой канализации в многоэтажном доме Сейчас редко реализуется через стояки в связи с тем, что на протяжении осадков жильцов тревожит посторонний шум от стекающей воды. Исходя из этого значительно чаще в современных зданиях делается отдельная водосливная система.

Канализация в квартирах

Эта часть во многом схожа с системой в частных зданиях.

При проектировании и монтаже направляться не забывать пара ответственных правил, каковые обеспечат максимально долгую эксплуатацию без засоров, нужно понимать, как устроена канализация, и какие конкретно показатели наиболее ответственны:

Для бесперебойной работы нужно, дабы все трубы сходились к стояку с уклоном от 3 до 5 градусов, наряду с этим принципиально важно, дабы показатель был однообразным от начала и до конца. Исходя из этого нужно шепетильно выставить положение всех элементов еще до их крепления и фиксации

Неравномерный уклон может служить причиной засора, удалить который будет очень проблематично.

оптимальнее делать систему, при которой труба будет идти от кухни через ванную либо санузел к стояку без поворотов и ответвлений. Чем меньше изгибов в трубе, тем меньше возможность происхождения засоров и отложений на стенках.Инструкция по проведению работ несложна: как возможно меньше поворотов, и максимально равномерные уклоны.
Не следует забывать о необходимости оставления ревизионных узлов для прочистки системы в случае происхождения неприятностей. Стоит не забывать, что по статистике самым проблемным есть участок от кухонной мойки до ванны

Кроме этого принципиально важно покинуть ревизионный люк и в стояке, в противном случае устранить засор канализации без порчи трубы будет нереально.

голоса

Рейтинг статьи

Недостатки и преимущества подключения к центральной сети

Основным минусом такого вида монтажа коммуникаций для здания, расположенного за городом, является длительность процедуры согласования и подготовки документации. Ее длительность одинакова как для частных коттеджей, так и для возведения крупных сооружений.

К плюсам стоит отнести следующие особенности:

• Требуются меньшие затраты на подключение к общей сети, чем на установку индивидуальной станции очистки.
• Экономия на используемых материалах.
• Одновременное решение проблемы отвода дождевых и бытовых вод.

В процессе эксплуатации нет необходимости производить очистку и откачку емкостей для сбора вод, заниматься обслуживанием, такая особенность дает возможность сэкономить на процессе использования трубопровода.

Организация ливневой канализации на придомовой территории

Вопрос:

В дождливую погоду подходы к многоквартирному дому подтапливаются по причине отсутствия ливневой канализации и бордюрного камня на обочине прилегающего внутриквартального проезда.

Жильцы дома попросили управляющую организацию оборудовать на придомовой территории и прилегающих к ней дорогах ливневую канализацию в форме водоотводных лотков, соединенных под землей трубой, либо осуществить бетонирование имеющейся ливневой канавы и увод стока в колодец через трубу под внутриквартальным проездом.

Какие действия предпринять управляющей организации, как избежать возможных штрафов от органов жилищного надзора и муниципального жилищного контроля, учитывая, что:

— Внутриквартальный проезд не входит в земельный участок, принадлежащий собственникам помещений в многоквартирном доме на праве долевой собственности;

— Неизвестны нормативные сроки устранения подтоплений придомовой территории после ливней;

— В бюджете муниципального образования на текущий и следующий финансовый год нет средств на организацию ливневой канализации;

— Придомовая территория стоит на кадастровом учете, ее границы определены до тротуара внутриквартального проезда.

Ответ:

На территориях, расположенных вне пределов земельных участков, принадлежащих на праве долевой собственности собственникам помещений в многоквартирных домах, организация ливневой канализации возложена на органы местного самоуправления.

Земельные участки, принадлежащие на праве долевой собственности собственникам помещений в многоквартирных домах, должны быть оборудованы ливневой канализацией организациями, управляющими данными домами.

Таким образом, требование собственников помещений, обращенное к управляющей организации, об оборудовании ливневой канализации внутриквартального проезда является неправомерным.

В сложившейся ситуации, работы по оборудованию придомовой территории ливневой канализацией относятся к обязательным работам, входящим в состав содержания многоквартирного дома, как объекта, и подлежат выполнению управляющей организацией.

Вместе с тем, поскольку при выдаче разрешения на ввод многоквартирного дома в эксплуатацию было определено, что он соответствует тем решениям по инженерной защите от паводковых и поверхностных вод, которые были указаны в его проектной документации как достаточные, управляющая организация не могла предвидеть, что для защиты от подтопления придомовой территории понадобится проведение дополнительных работ.

Следовательно, стоимость работ по оборудованию придомовой территории ливневой канализацией должна быть компенсирована управляющей организации собственниками помещений.

Выполнение работ по оборудованию придомовой территории ливневой канализацией поможет избежать штрафов органов государственного жилищного надзора и муниципального жилищного контроля.

Также, предложенные собственников помещений способы устройства ливневой канализации (в форме водоотводных лотков, соединенных под землей трубой, либо путем бетонирования имеющейся ливневой канавы) требуют согласования с органами исполнительной власти, уполномоченными в области охраны окружающей среды и санитарно-эпидемиологического надзора, поскольку на территории населенных пунктов в общем случае не допускается устраивать открытые системы водостока.

Согласно п. 4 ч. 1 ст. 14 Федерального закона от 06.10.2003 г. N 131-ФЗ «Об общих принципах организации местного самоуправления», к вопросам местного значения поселения относится, в том числе, организация в границах поселения водоотведения в пределах полномочий, установленных законодательством РФ.

Судебная практика говорит о том, что применительно к водоотведению в границах поселения органом местного самоуправления подлежит устройству, в том числе, система ливневой канализации (Апелляционное определение Псковского областного суда от 25.06.2013 г. по делу N 33-1051).

В соответствии с п. 4 ч.

Этапы монтажа

Наиболее удобная и экономичная технология монтажа ливневой и дренажной канализации в одной траншее состоит из следующих этапов:

1. копка траншеи глубиной 60-70 см, шириной – 40-50 см по периметру фундамента или отмостки дома и до места, где будет установлен коллекторный колодец;
2. копка ямы под колодец глубиной 1,5-2,0 м;
3. монтаж колодца из 2-3 железобетонных колец;
4. укладка на дно траншеи песчаной подушки толщиной 5-10 см;
5. укладка на дно траншеи полотна геотекстиля;
6. засыпка на геотекстиль слоя гравия (фракция 20-40 мм) толщиной 10 см;
7. монтаж под водосточными трубами дождеуловителей;
8. укладка в траншею труб ливневой и дренажной канализации с уклоном 3 см/м.п;
9. соединение при помощи тройников и отрезков труб дождеуловителей с основной водосборной магистралью ливневки;
10. монтаж поворотных ревизионных колодцев с обязательным разрывом входящих в них труб;
11. засыпка труб вторым слоем гравия толщиной 10-15 см;
12. засыпка траншеи несколькими слоями песка без трамбовки.

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

1. На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
2. Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
3. После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
4. Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
5. Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
6. При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
7. Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
8. Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.

Процесс и специфика монтажа ливневки

Правила проведения монтажных работ по устройству ливневок идентичны принципам укладки обычных наружных канализационных трубопроводов. Однако если дом не оборудован водостоками, начать необходимо с их устройства.

Правила монтажа системы отведения ливневых стоков аналогичны правилам укладки обычной канализации

Сооружение кровельной составляющей

• В перекрытиях дома нужно сделать отверстия под дождеприемники. После установки устройств и их крепления на битумную мастику места примыкания надо герметизировать.
• Монтируются сточные трубы и стояки.
• Все элементы нужно прикрепить к конструкциям дома с помощью хомутов.

Схема кровельной части ливневки: 1. желоб; 2. угол желоба внешний; 3. угол желоба внутренний; 4. заглушка желоба; 5. соединитель желоба; 6. крюк; 7. крюк; 8. воронка; 9. воронка водосборная; 10. колено трубы; 11. труба водосточная; 12. труба соединительная; 13. кронштейн трубы (на кирпич); 14. кронштейн трубы (на дерево); 15. колено стока; 16. тройник трубы

Далее устанавливают лотки, если сооружается линейный тип системы, или отводные трубы, если проводится монтаж по точечной схеме.

Устройство подземной части

По намеченному плану, составленному с учетом уклонов и принятой в данном регионе глубины заложения каналов, нужно вырыть траншею. Если предполагается утеплить трубопровод, сформировав вокруг него оболочку из геотекстиля и щебня, или устроить подушку из песка, мощность их следует тоже учесть. Вот как действуем дальше:

• • Дно траншеи перед монтажом хорошенько трамбуют. Встретившиеся при рытье крупные камни удаляют, образовавшиеся после их удаления ямки засыпают грунтом.
  • На дно засыпается песчаная подушка, стандартная толщина ее 20 см.
  • Формируется котлован для установки коллекторного резервуара. В качестве коллектора проще всего использовать готовую пластиковую емкость, но при желании можно сделать коллекторный колодец самостоятельно, залив бетон в устроенную заранее опалубку.

В утрамбованные и оснащенные песчаными подушками канавы укладывают трубы, для соединения их в единую систему используют фитинги.

Соединения проложенных под землей водосточных каналов выполняют с помощью фитингов

• В прямые ветви ливневки, протяженностью более 10 м, рекомендовано включать смотровые колодцы.
• В точках состыковки принимающих атмосферную воду коллекторов и трубопровода нужно установить пескоуловители.
• Все устройства и приспособления соединяются в одну цепь, места соединения составляющих герметизируются.

Перед засыпкой траншеи необходимо провести испытания посредством заливки воды в водоприемники. В результате тестирования не было найдено слабых мест? Засыпаем грунтом уложенную в траншею систему, а желоба, лотки, поддоны оборудуем решетками.

Перед засыпкой траншеи сооруженную систему нужно проверить, выявить и устранить все дефекты и протечки, если они возникнут

Городской коллекторный колодец запрещено разгружать в общую канализационную сеть из-за наличия в стоках химии и нефтепродуктов. Владелец загородного дома свободно может подключить ливневку к являющейся его собственностью канализации, ведь опасных составляющих, требующих тонкой очистки в ней нет.

После очистки в пескоуловителе вода поступает в канализационный коллектор, оттуда может распределяться прямо в грунт, разгружаться в водоемы или в обычную канализационную сеть частного дома

Благоустройство дома и прилегающей территории системой поверхностного водоотвода поможет продлить сроки эксплуатации конструкций, избавит от луж и слякоти собственников, предотвратит гниение корней растений. Несложная ливневка участка своими руками может быть смонтирована самим владельцем, но даже в случае обращения к строителям не помешают сведения о специфике ее организации. Хозяин сам и проследить за нарушениями сможет, и отремонтировать, и прочистить.

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился

Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает

Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

Какую трубу выбрать

Чтобы дренажная система прослужила долго, а поставленную задачу решала эффективно, необходимо выяснить, какой грунт преобладает на участке: песчаный, глинистый, щебеночный, суглинистый (смешанный). Определившись с грунтом, можно выбирать трубы.

Для песчаного грунта нужно сделать дренаж с трубами, оснащенными фильтром из нетканого полотна. Для щебенчатого фильтр не понадобится. Если почва глинистая, можно обойтись без фильтра, но необходимо вокруг трубы просыпать щебень. Трубы, снабженные фильтрами из геоткани, подойдут для суглинка.

При укладке дренажа используют конструкции из различных материалов. Это пластик, асбестоцемент, керамика и гончарные аналоги. Но сейчас предпочтение отдают пластиковым аналогам из разнообразных производных:

• полиэтилен низкого давления (ПНД);
• полипропилен (ПП);
• поливинилхлорид (ПВХ);
• полиэтилен высокой плотности (НДПЕ).

В зависимости от количества грунтовых вод определяют диаметр труб.
